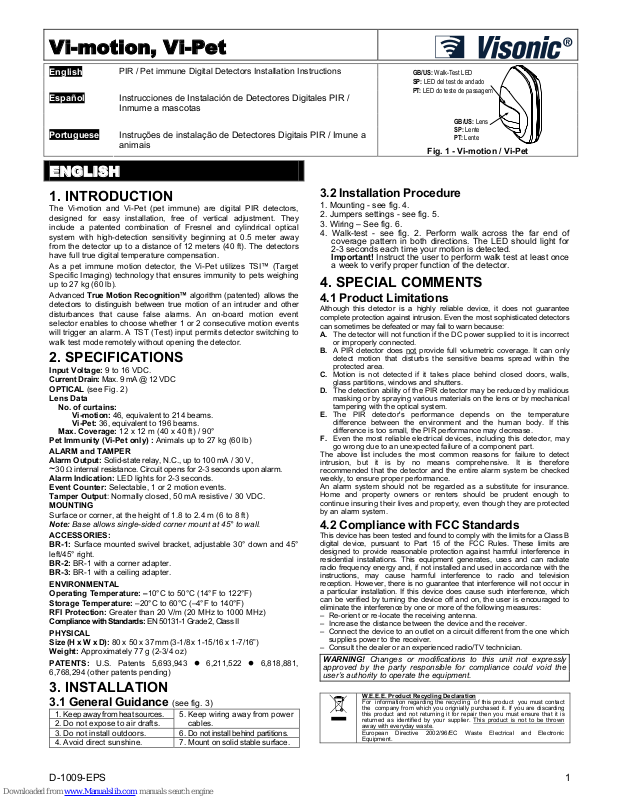

Visonic Vi-motion, Vi-Pet Installation Instructions Manual

D-1009-EPS 1

Vi-motion, Vi-Pet

English

PIR / Pet immune Digital Detectors Installation Instructions

Español

Instrucciones de Instalación de Detectores Digitales PIR /
Inmume a mascotas

Portuguese

Instruções de instalação de Detectores Digitais PIR / Imune a
animais

GB/US: Walk-Test LED
SP: LED del test de andado
PT: LED do teste de passagem

GB/US: Lens
SP: Lente
PT: Lente

Fig. 1 - Vi-motion / Vi-Pet

ENGLISH

1. INTRODUCTION

The Vi-motion and Vi-Pet (pet immune) are digital PIR detectors,
designed for easy installation, free of vertical adjustment. They
include a patented combination of Fresnel and cylindrical optical
system with high-detection sensitivity beginning at 0.5 meter away
from the detector up to a distance of 12 meters (40 ft). The detectors
have full true digital temperature compensation.

As a pet immune motion detector, the Vi-Pet utilizes TSI™ (Target
Specific Imaging) technology that ensures immunity to pets weighing
up to 27 kg (60 lb).

Advanced True Motion Recognition™ algorithm (patented)

allows the

detectors to distinguish between true motion of an intruder and other
disturbances that cause false alarms. An on-board motion event
selector enables to choose whether 1 or 2 consecutive motion events
will trigger an alarm. A TST (Test) input permits detector switching to
walk test mode remotely without opening the detector.

2. SPECIFICATIONS

Input Voltage: 9 to 16 VDC.
Current Drain: Max. 9 mA @ 12 VDC
OPTICAL (see Fig. 2)
Lens Data

No. of curtains:

Vi-motion: 46, equivalent to 214 beams.
Vi-Pet: 36, equivalent to 196 beams.

Max. Coverage: 12 x 12 m (40 x 40 ft) / 90°
Pet Immunity (Vi-Pet only) : Animals up to 27 kg (60 lb)

ALARM and TAMPER
Alarm Output: Solid-state relay, N.C., up to 100 mA / 30 V,

~30 Ω internal resistance. Circuit opens for 2-3 seconds upon alarm.

Alarm Indication: LED lights for 2-3 seconds.
Event Counter: Selectable, 1 or 2 motion events.
Tamper Output: Normally closed, 50 mA resistive / 30 VDC.
MOUNTING

Surface or corner, at the height of 1.8 to 2.4 m (6 to 8 ft)

Note: Base allows single-sided corner mount at 45° to wall.

ACCESSORIES:
BR-1: Surface mounted swivel bracket, adjustable 30° down and 45°

left/45° right.

BR-2: BR-1 with a corner adapter.
BR-3: BR-1 with a ceiling adapter.

ENVIRONMENTAL
Operating Temperature: –10°C to 50°C (14°F to 122°F)
Storage Temperature: –20°C to 60°C (–4°F to 140°F)
RFI Protection: Greater than 20 V/m (20 MHz to 1000 MHz)
Compliance with Standards: EN 50131-1 Grade 2, Class II

PHYSICAL
Size

(H x W x D): 80 x 50 x 37 mm (3-1/8 x 1-15/16 x 1-7/16”)

Weight: Approximately 77 g (2-3/4 oz)
PATENTS: U.S. Patents 5,693,943 z 6,211,522 z 6,818,881,

6,768,294 (other patents pending)

3. INSTALLATION

3.1 General Guidance (see fig. 3)

1. Keep away from heat sources.

2. Do not expose to air drafts.

5. Keep wiring away from power
cables.

3. Do not install outdoors. 6. Do not install behind partitions.

4. Avoid direct sunshine. 7. Mount on solid stable surface.

3.2 Installation Procedure

1. Mounting - see fig. 4.

2. Jumpers settings - see fig. 5.

3. Wiring – See fig. 6.

4. Walk-test - see fig. 2. Perform walk across the far end of
coverage pattern in both directions. The LED should light for
2-3 seconds each time your motion is detected.
Important! Instruct the user to perform walk test at least once
a week to verify proper function of the detector.

4. SPECIAL COMMENTS

4.1 Product Limitations

Although this detector is a highly reliable device, it does not guarantee
complete protection against intrusion. Even the most sophisticated detectors
can sometimes be defeated or may fail to warn because:
A. The detector will not function if the DC power supplied to it is incorrect

or improperly connected.

B. A PIR detector does not provide full volumetric coverage. It can only

detect motion that disturbs the sensitive beams spread within the
protected area.

C. Motion is not detected if it takes place behind closed doors, walls,

glass partitions, windows and shutters.

D. The detection ability of the PIR detector may be reduced by malicious

masking or by spraying various materials on the lens or by mechanical
tampering with the optical system.

E. The PIR detector's performance depends on the temperature

difference between the environment and the human body. If this
difference is too small, the PIR performance may decrease.

F. Even the most reliable electrical devices, including this detector, may

go wrong due to an unexpected failure of a component part.
The above list includes the most common reasons for failure to detect
intrusion, but it is by no means comprehensive. It is therefore
recommended that the detector and the entire alarm system be checked
weekly, to ensure proper performance.
An alarm system should not be regarded as a substitute for insurance.
Home and property owners or renters should be prudent enough to
continue insuring their lives and property, even though they are protected
by an alarm system.

4.2 Compliance with FCC Standards

This device has been tested and found to comply with the limits for a Class B
digital device, pursuant to Part 15 of the FCC Rules. These limits are
designed to provide reasonable protection against harmful interference in
residential installations. This equipment generates, uses and can radiate
radio frequency energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio and television
reception. However, there is no guarantee that interference will not occur in
a particular installation. If this device does cause such interference, which
can be verified by turning the device off and on, the user is encouraged to
eliminate the interference by one or more of the following measures:
– Re-orient or re-locate the receiving antenna.
– Increase the distance between the device and the receiver.
– Connect the device to an outlet on a circuit different from the one which

supplies power to the receiver.

– Consult the dealer or an experienced radio/TV technician.

WARNING! Changes or modifications to this unit not expressly
approved by the party responsible for compliance could void the
user’s authority to operate the equipment.

W.E.E.E. Product Recycling Declaration
For information regarding the recycling of this product you must contact
the company from which you orignially purchased it. If you are discarding
this product and not returning it for repair then you must ensure that it is
returned as identified by your supplier. This product is not to be thrown
away with everyday waste.

European Directive 2002/96/EC Waste Electrical and Electronic
Equipment.

2 D-1009-EPS

ESPAÑOL

1. INTRODUCCION

El Vi-motion y el Vi-Pet (inmune a mascotas) son detectores digitales
PIR, diseñados para una fácil instalación, libres de ajuste vertical.
Incluyen una combinación patentada de sistema óptico de Fresnel y
cilíndrico con sensibilidad de alta detección desde una distancia de

0.5 metros del detector hasta una distancia de 12 metros. Los
detectores tienen una compensación verdadera de temperatura
digital total.

Como detector de movimiento inmune a mascotas, el Vi-Pet utiliza
tecnología TSI™ (Target Specific Imaging) que asegura inmunidad a
mascotas de hasta 27 kg.

El algoritmo avanzado True Motion Recognition™ (patentado)
permite a los detectores distinguir entre el movimiento verdadero de un
intruso y otras perturbaciones que provocan falsas alarmas. Un
selector de eventos de movimiento incorporado permite elegir si 1 ó 2
eventos de movimiento consecutivos desencadenará una alarma.
Una entrada TST (Test) permite al detector cambiar a modo de test
de andado remotamente sin abrir el detector.

2. ESPECIFICACIONES

Alimentación de entrada: De 9 a 16 VCC.
Corriente: Max. 9 mA @ 12 VCC
OPTICA (vea Fig. 2)
Datos de Lente

No. de cortinas:

Vi-motion: 46, equivalente a 214 haces.

Vi-Pet: 36, equivalente a 196 haces.
Max. Cobertura: 12 x 12 m / 90°
Inmunidad a mascotas (sólo Vi-Pet) : Animales hasta 27 kg

ALARMA y TAMPER
Salida de alarma: Relé de estado sólido, N.C., hasta 100 mA / 30 V,

~30 Ω de resistencia interna. El circuito se abre durante 2-3 segundos

en alarma.

Indicación de alarma: El LED luce durante 2-3 segundos.
Contador de eventos: Seleccionable, 1 o 2 eventos de movimiento.
Salida de tamper: Normalmente cerrado, 50 mA resistivo / 30 VCC.
MONTAJE

Superficie o esquina, a una altura de 1.8 a 2.4 m

Nota: La base permite el montaje en esquina en un ángulo de 45° de
la pared

ACCESORIOS:
BR-1: Soporte de giro de montaje en superficie, ajustable 30° para

abajo y 45° izquierda/45° derecha.

BR-2: BR-1 con un adaptador de esquina.
BR-3: BR-1 con un adaptador de techo.

AMBIENTAL
Temperatura de funcionamiento: De –10°C a 50°C
Temperatura de almacenamiento: De –20°C a 60°C
Protección de RF: Mayor de 20 V/m (de 20 MHz a 1000 MHz)
Cumplimiento de normas: EN 50131-1 Grado 2 Clase II

FISICOS
Tamaño

(Al x An x Pr): 80 x 50 x 37 mm

Peso: Aproximadamente 77 g
PATENTES: Patentes U.S. 5,693,943 z 6,211,522 z 6,818,881,

6,768,294 (otras patentes pendientes)

3. INSTALACION

3.1 Consejos generales (vea fig. 3)

1. Sitúelo lejos de fuentes de
calor.

2. No coloque cerca de
corrientes de aire.

5. Mantenga el cableado lejos
de cables de tensión.

3. No instale en exterior. 6. No instale detrás de particiones.

4. Evite la luz solar directa. 7. Monte sobre superficie estable
y sólida.

3.2 Procedimiento de instalación

1. Montaje - vea fig. 4.

2. Configuración de jumpers - vea fig. 5.

3. Cableado – vea fig. 6.

4. Test de andado - vea fig. 2. Camine a lo largo del final del
modelo de cobertura en ambas direcciones. El LED debería
lucir durante 2-3 segundos cada vez que se detecta su
movimiento.
¡Importante! Instruya al usuario a realizar el test de andado al
menos una vez a la semana para verificar el correcto
funcionamiento del detector.

4. COMENTARIOS ESPECIALES

4.1 Limitaciones del producto

Aunque este detector es un dispositivo altamente seguro, no garantiza una
completa protección frente a intrusión. Incluso los detectores más
sofisticados pueden ser derrotados a veces o pueden fallar para advertir de:
A. El detector no funcionará si la alimentación de CC suministrada es

incorrecto o conectado de forma inapropiada.

B. Un detector PIR no proporciona una cobertura volumétrica completa.

Sólo puede detectar movimiento que perturba la extensión de los
haces sensitivos dentro del área protegida.

C. El movimiento no es detectado si tiene lugar detrás de puertas

cerradas, paredes, divisiones de cristal, ventanas y contraventanas.

D. La capacidad de detección del detector PIR puede ser reducido por

enmascaramiento malicioso o mediante el rociado de varios
materiales sobre la lente o mediante sabotaje mecánico del sistema
óptico.

E. El comportamiento del detector PIR depende de la diferencia de

temperatura entre el ambiente y el cuerpo humano. Si esta diferencia
es demasiado pequeña, el comportamiento del PIR puede disminuir.

F. Incluso los dispositivos eléctricos más fiables, incluyendo este

detector, puede equivocarse debido a un fallo inesperado de un

componente.
La lista de arriba incluye las razones más comunes de fallo al detectar
intrusión, pero no es exhaustivo. Se recomienda por tanto que el detector
y el sistema de alarma completo se compruebe semanalmente, para
asegurar su correcto funcionamiento.
Un sistema de alarma no debería ser considerado como un sustituto del
seguro. Los dueños del hogar y de las propiedades o alquilados deberían
ser suficientemente prudentes para continuar asegurando sus vidas y
propiedades, incluso aunque ellos estén protegidos por un sistema de
alarma.

4.2 Cumplimiento de normas FCC

Este dispositivo ha sido probado y cumple los límites para un dispositivo
digital Clase B, conforme a la Parte 15 de las normas FCC . Estos límites
están diseñados para proporcionar protección razonable contra interferencia
dañina en instalaciones residenciales. Este equipo genera, utiliza y puede
irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo a
las instrucciones, puede causar interferencia perjudicial para la recepción de
radio y televisión. Sin embargo, no hay garantía que la interferencia no
pueda producirse en una instalación particular. Si este dispositivo provoca
tal interferencia, lo que se puede comprobar desconectando y conectando el
dispositivo, se anima al usuario a eliminar la interferencia mediante una o
más de las siguientes medidas:
– Reoriente o reubique la antena receptora.
– Aumente la distancia entre el equipo y el receptor.
– Conecte el equipo a una toma de corriente diferente del que alimenta

al receptor.

– Consulte al vendedor o a un técnico experimentado de radio/TV.

¡ADVERTENCIA! Cambios o modificaciones en esta unidad no
aprobados expresamente por la parte responsable por conformidad
podría anular la autoridad del usuario para hacer funcionar el
equipo.

Declaración de Reciclaje de Producto R.A.E.E.

Para información relacionada con el reciclaje de este producto debe
contactar con la compañía a la que compró en origen. Si usted va a
desechar este producto y no lo va a devolver para reparación debe

asegurar que es devuelto como estableció su proveedor. Este producto no

se tira con la basura diaria.
Directiva europea 2002/96/EC de Residuos de Aparatos Eléctricos y

Electrónicos.

D-1009-EPS 3

PORTUGUESE

1. INTRODUÇÃO

O Vi-motion e o Vi-Pet (imune a animais) são detectores digitais PIR,
desenhado para uma fácil instalação, livres de ajustes verticais.
Incluem uma combinação patenteada de sistema óptico de Fresnel e
cilindro com grande sensibilidade de detecção a partir de 0,5 metros
do detector até uma distância de 12 metros. Os detectores têm uma
compensação digital verdadeira total da temperatura.

Como detector de movimento imune a animais, o Vi-Pet utiliza
tecnologia TSI™ (Target Specific Imaging) que assegura imunidade a
animais até 27 kg.

O algoritmo avançado True Motion Recognition™ (patenteado)
permite aos detectores distinguir entre o movimento verdadeiro de um
intruso ou outras perturbações que provocam falsos alarmes. Um
selector incorporado de eventos de movimento permite seleccionar
entre a necessidade de 1 ou 2 eventos de movimentos consecutivos
para desencadear um alarme. Uma entrada TST (teste) permite ao
detector alterar remotamente para o modo de teste de passagem sem
necessidade de abrir o detector.

2. ESPECIFICAÇÕES

Alimentação de entrada: De 9 a 16 VCC.
Corrente: Max. 9 mA @ 12 VCC
ÓPTICA (veja Fig. 2)
Dados da Lente

No. de cortinas:

Vi-motion: 46, equivalente a 214 feixes.

Vi-Pet: 36, equivalente a 196 feixes.
Máx. Cobertura: 12 x 12 m / 90°
Imunidade a animais (só Vi-Pet) : Animais até 27 kg

ALARME e TAMPER
Saída de alarme: Relé de estado sólido, N.C., até 100 mA / 30 V,

~30

Ω de resistência interna. O circuito abre durante 2-3 seg.s quando em
alarme.

Indicação de alarme: O LED acende durante 2-3 segundos.
Contador de eventos: Seleccionável, 1 ou 2 eventos de movimento.
Saída de tamper: Normalmente fechado, 50 mA resistivo / 30 VCC.
MONTAGEM

Superfície ou esquina, a uma altura de 1.8 a 2.4 m

Nota: A base permite a montagem numa esquina a 45° da parede

ACESSÓRIOS:
BR-1: Suporte de rótula de montagem em superfície, ajustável 30°

para baixo e 45° esquerda/direita.

BR-2: BR-1 com um adaptador de esquina.
BR-3: BR-1 com um adaptador de tecto.

AMBIENTE
Temperatura de funcionamento: De –10°C a 50°C
Temperatura de armazenagem: –20°C a 60°C (–4°F a 140°F)
Protecção de RF: Acima de 20 V/m (de 20 MHz a 1000 MHz)
Cumpre com o Standards: EN 50131-1 Grau 2 Classe II

FISÍCOS
Tamanho

(AxLxP): 80 x 50 x 37 mm

Peso: Aproximadamente 77 g
PATENTES: Patentes U.S. 5,693,943 z 6,211,522 z 6,818,881,

6,768,294 (outras patentes pendentes)

3. INSTALAÇÃO

3.1 Conselhos gerais (veja fig. 3)

1. Coloque-o longe de fontes de
calor

2. Não coloque perto de
correntes de ar.

5. Mantenha a cablagem longe
dos cabos de tensão.

3. Não instale no exterior.. 6. Não instale atrás de divisões.

4. Evite a luz solar directa. 7. Monte sobre superficie sólida.

3.2 Procedimento de instalação

1. Montagem - veja fig. 4.

2. Configuração dos jumpers - veja a fig. 5.

3. Cablagem – veja a fig. 6.

4. Teste de passagem - veja a fig. 2. Caminhe no extremo
máxima da cobertura do detector em ambas as direcções. O
LED deverá acender durante 2-3 segundos cada vez que
detecta movimento.
Importante! Instrua o utilizador a realizar o teste de
passagem, para que o efectue uma vez por semana, para
verificar o correcto funcionamento do detector.

4. COMENTÁRIOS ESPECIAIS

4.1 Limitações do produto

Embora este detector seja altamente seguro, não garante uma completa
protecção a intrusões. Inclusive os detectores mais sofisticados podem ser
sabotados e podem mesmo falhar, deve ter atenção a:
A. O detector não funcionará se a alimentação CC for incorrecta ou

ligada de forma imprópria.

B. Um detector PIR não proporciona uma cobertura volumétrica

completa. Só pode detectar movimentos que perturbem a extensão
correspondente a sua área de feixes sensíveis.

C. O movimento não é detectado se for realizado atrás de portas

fechadas, paredes, divisórias de vidro e persianas.

D. A capacidade de detecção do detector PIR pode ser reduzida

mediante o mascarar malicioso, pulverizando diversos materiais
sobre a lente ou através de sabotagem mecânica do sistema óptico.

E. O comportamento do detector PIR depende da diferença de

temperatura entre o ambiente e o corpo humano. Se a diferença for
demasiado pequena, a capacidade do PIR pode diminuir.

F. Os equipamentos eléctricos mais fiáveis, incluindo este detector,

podem falhar devido a uma falha inesperada de um componente.
A lista acima descrita inclui as razões mais comuns das falhas dos
detectores de intrusão, mas não é exaustiva. Recomenda-se portanto
que o detector e o sistema de alarme sejam testados semanalmente,
para assegurar o seu correcto funcionamento.
Um sistema de alarme não deveria ser considerado como um substituto
do seguro. Os proprietários dos locais ou inquilinos deveriam ser
suficientemente prudentes para continuar a assegurar as suas vidas e
propriedades, inclusive aqueles que estão protegidos por um sistema de
alarme.

4.2 Cumprimento das normas FCC

Este dispositivo foi testado e cumpre os limites para um dispositivo digital
Classe B, conforme a Parte 15 das normas FCC. Estes limites estão
desenhados para proporcionar protecção razoável contra interferências
danosas em instalações residências. Este equipamento gera, utiliza e pode
irradiar energia de radiofrequência e caso não seja instalado e utilizado de
acordo com as instruções, pode causar interferências prejudiciais para a
recepção de rádio e televisão. No entanto, não há garantia de que a
interferência possa ser produzida numa instalação em particular. Se este
dispositivo provoca tal interferência, o que se pode testar desligando e
ligando o mesmo, pode propor ao utilizador que utilize uma das seguintes
medidas para eliminar a interferência:
– Reoriente ou recoloque a antena receptora.
– Aumente a distância entre o equipamento e o receptor.
– Ligue o equipamento a tomada de corrente diferente daquela que

alimenta o receptor.

– Consulte o vendedor ou um técnico experiente em rádio/TV.

Aviso! Alterações ou modificações nesta unidade que não sejam
expressamente aprovadas pela parte responsável por
conformidades pode anular a autorização do utilizador de funcionar
com o equipamento.

W.E.E.E. Declaração de Reciclagem de Produtos

Para informações acerca da reciclagem deste produto deve contactar a
empresa onde o adquiriu. Caso esteja a desfazer-se deste produto e não o
volte a requerer após reparação deve ter a certeza de que a retoma é
conforme as indicações do fornecedor. Este produto não é para deitar fora
como o lixo diário.
Directiva Europeia 2002/96/EC Lixo de Equipamentos Eléctricos e

Electrónicos.

4 D-1009-EPS

3 6 12 m0

10 20 30 40 ft

9

0

3 (10ft)

6 (20ft)

9 (30ft)

3 (10ft)

6 (20ft)

9 (30ft)

90°

36912 m0

2.4 m
(8 ft)

10 20 30 40 ft

V

i-motion

GB/US: Top view
SP: Vista superior
PT: Vista superior

GB/US: Side view
SP: Vista lateral
PT: Vista lateral

36912 m0

1.8 m
(6 ft)

10 20 30 40 ft

36 12 m0

10 20 30 40 ft

9

0

3 (10ft)

6 (20ft)

9 (30ft)

3 (10ft)

6 (20ft)

9 (30ft)

90°

V

i-Pet

Fig. 2 - Coverage Pattern Walk-test / Prueba de detección del área de
cobertura / Teste de passagem na área de cobertura

1 2 3

4 5 6

7

Fig. 3 - General Guidelines / Consejos generales /

Conselhos gerais

3

GB: On corner
SP: En esquina
PT: Em esquina

GB: Mounting
SP: Montaje
PT: Montagem

GB: On surface
SP: En superficie
PT: Em superfície

2

GB: Push the catch and remove the board
SP: Empuje la pestaña de fijación y quite la pl aca
PT: Empurre a patilla e retire a placa

1

GB: Release screw & remove cover
SP: Desenganche el tornillo y quite la tapa
PT: Desaperte o parafuso e remova a tampa

Fig. 4 - Mounting / Montaje / Montagem

GB/US: 1 event - fast response
SP: 1 evento - respuesta rápida
PT: 1 evento – resposta rápida

GB/US: 2 events - Highest false alarm protection
SP: 2 ev entos - La mayor protección contra falsas alarmas
PT: 2 eventos – maior protecção contra falsos alarmes

GB/US

Walk test LED remote controlled via TST input:
TST Input grounded (OV) → walk test active.
TST Input “floating” or “+12V” → walk test disabled (LED is OFF)

GB/US: Walk test LED
enabled (LED is ON)
SP: LED de test de andado
habilitado (LED encendido)
PT: LED do teste de passagem
habilitado (LED aceso)

SP

LED de test de andado controlado remotamente por entrada TST:
Entrada TST conectada a negativo (0 V) --> test de andado activo.
Entrada TST “al aire” o conectada a + 12 V --> test de andado desactivado (LED apagado).

PT

LED do teste de passagem controlado remotamente pela entrada TST:
Entrada TST ligada ao negativo (0 V) teste de passagem activo.
Entrada TST “em vazio” ou ligada a (+12 V) Teste de passagem desactivado (LED apagado).

EVENT
COUNT

2

1

EVENT
COUNT

2

1

WALK
TEST

ON

VIA
TST

WALK
TEST

ON

VIA
TST

Fig. 5 - Jumpers Setting / Colocación de los jumper / Colocação dos jumpers

ALARM

TA M P E R

TSTN.C 12VTAMP

GB/US: Remote Test switch (option)
SP: Interrruptor de test remoto (opcional)
PT: Interruptor de teste remoto (opcional)

Vi-motion / Vi-Pet

12 VDC /

12 Vcc

GB/US: Burglar zone
SP: Zona de robo
PT: Zona de roubo

GB/US: 24h

tamper zone
SP: Zona de
tamper 24 horas

PT:

Zona de
tamper 24
horas

GB/US: ALARM CONTROL PANEL
SP:

CENTRAL DE ALARMA

PT:

CENTRAL DE ALARME

Fig. 6 - Wiring / Cableado / Cablagem

VISONIC LTD. (ISRAEL): P.O.B 22020 TEL-AVIV 61220 ISRAEL. PHONE: [phone], FAX: [phone]
VISONIC INC. (U.S.A.): 65 WEST DUDLEY TOWN ROAD, BLOOMFIELD CT. 06002-1376. PHONE: [phone]. FAX: [phone]
VISONIC LTD. (UK): FRASER ROAD, PRIORY BUSINESS PARK, BEDFORD MK44 3WH. PHONE: [phone] FAX: [phone]
VISONIC IBERICA SEGURIDAD, SL: C/ ISLA DE PALMA, 32 - NAVE 7, POLÍGONO INDUSTRIAL NORTE, 28700 SAN SEBASTIÁN DE LOS REYES, (MADRID), ESPAÑA.
TEL [phone], FAX [phone]. www.visonic-iberica.com
VISONIC SICHERHEITSTECHNIK GMBH : ROM AN EYE R STR . 31 , 51467 BERGISCH GLADBACH, TEL.: [phone] FAX: [phone]
INTERNET: www.visonic.com
VISONIC LTD. 2005 Vi-motion, Vi-Pet English, Portuguese. Spanish D-1009-EPS (REV. 0, 06/05)
