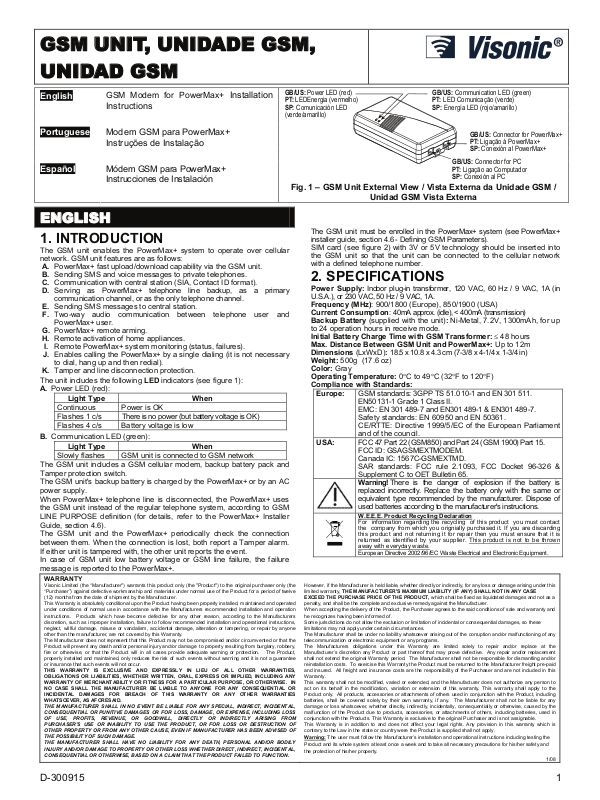

Visonic UNIDADE GSM, UNIDAD GSM, GSM UNIT INSTALLATION

GSM UNIT, UNIDADE GSM,
UNIDAD GSM

English

Portuguese

GSM Modem for PowerMax+ Installation

Instructions

Modem GSM para PowerMax+

GB/US: Power LED (red)
PT: LEDEnergia (vermelho)
SP: Comunicación LED

(verde/amarillo)

Instruções de Instalação

Español

Módem GSM para PowerMax+
Instrucciones de Instalación

ENGLISH

1. INTRODUCTION

The GSM unit enables the PowerMax+ system to operate over cellular
network. GSM unit features are as follows:

A. PowerMax+ fast upload/download capability via the GSM unit.
B. Sending SMS and voice messages to private telephones.
C. Communication with central station (SIA, Contact ID format).
D. Serving as PowerMax+ telephone line backup, as a primary

communication channel, or as the only telephone channel.
E. Sending SMS messages to central station.
F. Two-way audio communication between telephone user and

PowerMax+ user.
G. PowerMax+ remote arming.
H. Remote activation of home appliances.

I. Remote PowerMax+ system monitoring (status, failures).

J. Enables calling the PowerMax+ by a single dialing (it is not necessary

to dial, hang up and then redial).
K. Tamper and line disconnection protection.

The unit includes the following LED indicators (see figure 1):
A. Power LED (red):

Light Type When

Continuous Power is OK
Flashes 1 c/s There is no power (but battery voltage is OK)
Flashes 4 c/s Battery voltage is low

B. Communication LED (green):

Light Type When

Slowly flashes GSM unit is connected to GSM network
The GSM unit includes a GSM cellular modem, backup battery pack and
Tamper protection switch.
The GSM unit's backup battery is charged by the PowerMax+ or by an AC
power supply.
When PowerMax+ telephone line is disconnected, the PowerMax+ uses
the GSM unit instead of the regular telephone system, according to GSM
LINE PURPOSE definition (for details, refer to the PowerMax+ Installer
Guide, section 4.6).
The GSM unit and the PowerMax+ periodically check the connection
between them. When the connection is lost, both report a Tamper alarm.
If either unit is tampered with, the other unit reports the event.
In case of GSM unit low battery voltage or GSM line failure, the failure
message is reported to the PowerMax+.

WARRANTY

Visonic Limited (the “Manufacturer") warrants this product only (the "Product") to the original purchaser only (the
“Purchaser”) against defective workmanship and materials under normal use of the Product for a period of twelve
(12) months from the date of shipment by the Manufacturer.
This Warranty is absolutely conditional upon the Product having been properly installed, maintained and operated
under conditions of normal use in accordance with the Manufacturers recommended installation and operation
instructions. Products which have become defective for any other reason, according to the Manufacturers
discretion, such as improper installation, failure to follow recommended installation and operational instructions,
neglect, willful damage, misuse or vandalism , accidental damage, alteration or tampering, or repair by anyone
other than the manufacturer, are not covered by this Warranty.
The Manufacturer does not represent that this Product may not be compromised and/or circumvented or that the
Product will prevent any death and/or personal injury and/or damage to property resulting from burglary, robbery,
fire or otherwise, or that the Product will in all cases provide adequate warning or protection. The Product,
properly installed and maintained, only reduces the risk of such events without warning and it is not a guarantee
or insurance that such events will not occur.

THIS WARRANTY IS EXCLUSIVE AND EXPRESSLY IN LIEU OF ALL OTHER WARRANTIES,
OBLIGATIONS OR LIABILITIES, WHETHER WRITTEN, ORAL, EXPRESS OR IMPLIED, INCLUDING ANY
WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, OR OTHERWISE. IN
NO CASE SHALL THE MANUFACTURER BE LIABLE TO ANYONE FOR ANY CONSEQUENTIAL OR
INCIDENTAL DAMAGES FOR BREACH OF THIS WARRANTY OR ANY OTHER WARRANTIES
WHATSOEVER, AS AFORESAID.

THE MANUFACTURER SHALL IN NO EVENT BE LIABLE FOR ANY SPECIAL, INDIRECT, INCIDENTAL,
CONSEQUENTIAL OR PUNITIVE DAMAGES OR FOR LOSS, DAMAGE, OR EXPENSE, INCLUDING LOSS
OF USE, PROFITS, REVENUE, OR GOODWILL, DIRECTLY OR INDIRECTLY ARISING FROM
PURCHASER’S USE OR INABILITY TO USE THE PRODUCT, OR FOR LOSS OR DESTRUCTION OF
OTHER PROPERTY OR FROM ANY OTHER CAUSE, EVEN IF MANUFACTURER HAS BEEN ADVISED OF
THE POSSIBILITY OF SUCH DAMAGE.
THE MANUFACTURER SHALL HAVE NO LIABILITY FOR ANY DEATH, PERSONAL AND/OR BODILY
INJURY AND/OR DAMAGE TO PROPERTY OR OTHER LOSS WHETHER DIRECT, INDIRECT, INCIDENTAL,
CONSEQUENTIAL OR OTHERWISE, BASED ON A CLAIM THAT THE PRODUCT FAILED TO FUNCTION.

GB/US: Communication LED (green)
PT: LED Comunicação (verde)
SP: Energía LED (rojo/amarillo)

GB/US: Connector for PowerMax+
PT: Ligação à PowerMax+
SP: Conexión al PowerMax+

GB/US: Connector for PC
PT: Ligação ao Computador
SP: Conexión al PC

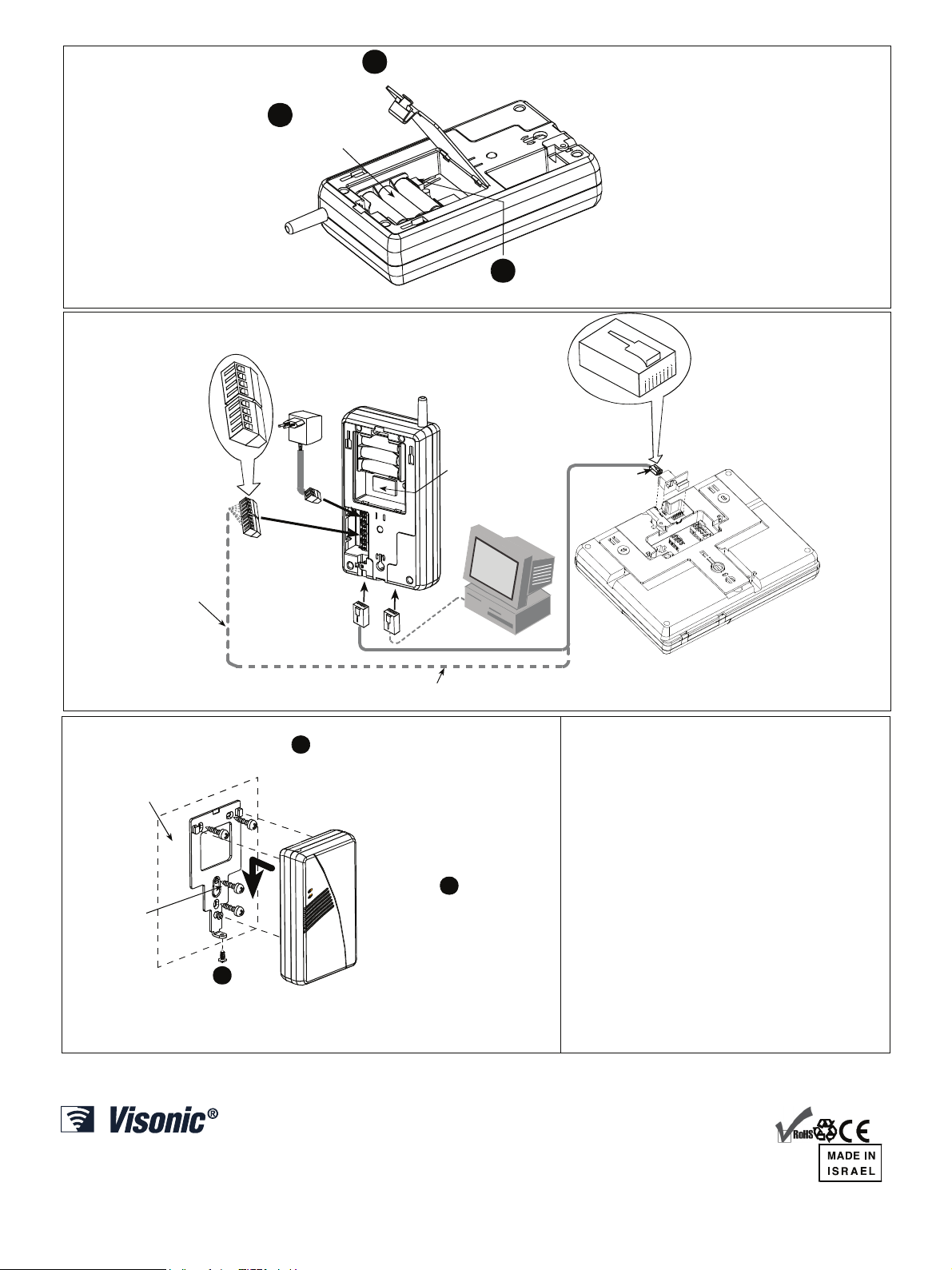

Fig. 1 – GSM Unit External View / Vista Externa da Unidade GSM /

Unidad GSM Vista Externa

The GSM unit must be enrolled in the PowerMax+ system (see PowerMax+
installer guide, section 4.6 - Defining GSM Parameters).
SIM card (see figure 2) with 3V or 5V technology should be inserted into
the GSM unit so that the unit can be connected to the cellular network
with a defined telephone number.

2. SPECIFICATIONS

Power Supply: Indoor plug-in transformer, 120 VAC, 60 Hz / 9 VAC, 1A (in

U.S.A.), or 230 VAC, 50 Hz / 9 VAC, 1A.

Frequency (MHz): 900/1800 (Europe), 850/1900 (USA)
Current Consumption: 40mA approx. (idle), < 400mA (transmission)
Backup Battery (supplied with the unit): Ni-Metal, 7.2V, 1300mAh, for up

to 24 operation hours in receive mode.

Initial Battery Charge Time with GSM Transformer: ≤ 48 hours
Max. Distance Between GSM Unit and PowerMax+: Up to 12m
Dimensions (LxWxD): 18.5 x 10.8 x 4.3 cm (7-3/8 x 4-1/4 x 1-3/4 in)
Weight: 500g (17.6 oz)
Color: Gray
Operating Temperature: 0°C to 49°C (32°F to 120°F)
Compliance with Standards:

Europe: GSM standards: 3GPP TS 51.010-1 and EN 301 511.

USA: FCC 47 Part 22 (GSM850) and Part 24 (GSM 1900) Part 15.

However, if the Manufacturer is held liable, whether directly or indirectly, for any loss or damage arising under this
limited warranty, THE MANUFACTURER'S MAXIMUM LIABILITY (IF ANY) SHALL NOT IN ANY CASE
EXCEED THE PURCHASE PRICE OF THE PRODUCT, which shall be fixed as liquidated damages and not as a
penalty, and shall be the complete and exclusive remedy against the Manufacturer.
When accepting the delivery of the Product, the Purchaser agrees to the said c onditions of sale and warranty and
he recognizes having been informed of.
Some jurisdictions do not allow the exclusion or limitation of incidental or c onsequential damages, so these
limitations may not apply under certain circumstances.
The Manufacturer shall be under no liability whatsoever arising out of the corruption and/or malfunctioning of any
telecommunication or electronic equipment or any programs.
The Manufacturers obligations under this W arranty are limited solely to repair and/or replace at the
Manufacturer’s discretion any Product or part thereof that may prove defective. Any repair and/or replacement
shall not extend the original Warranty period. The Manufacturer shall not be responsible for dismantling and/or
reinstallation costs. To exercise this W arranty the Product must be returned to the Manufacturer freight pre-paid
and insured. All freight and insurance costs are the responsibility of the Purchaser and are not included in this
Warranty.
This warranty shall not be modified, varied or extended, and the Manufacturer does not authorize any person to
act on its behalf in the modification, variation or extension of this warranty. This warranty shall apply to the
Product only. All products, accessories or attachments of others used in conjunction with the Product, including
batteries, shall be covered solely by their own warranty, if any. The Manufacturer shall not be liable for any
damage or loss whatsoever, whether directly, indirectly, incidentally, consequentially or otherwise, caused by the
malfunction of the Product due to products, accessories, or attachments of others, including batteries, used in
conjunction with the Products. This Warranty is exclusive to the original Purchaser and is not assignable.
This Warranty is in addition to and does not affect your legal rights. Any provision in this warranty which is
contrary to the Law in the state or country were the Product is supplied shall not apply.

Warning:

The user must follow the Manufacturer’s installation and operational instructions including testing the

Product and its whole system at least once a week and to take all necessary precautions for his/her s afety and
the protection of his/her property.

EN50131-1 Grade 1 Class II.
EMC: EN 301 489-7 and EN301 489-1 & EN301 489-7.
Safety standards: EN 60950 and EN 50361.
CE/RTTE: Directive 1999/5/EC of the European Parliament
and of the council.

FCC ID: GSAGSMEXTMODEM.
Canada IC: 1567C-GSMEXTMD.
SAR standards: FCC rule 2.1093, FCC Docket 96-326 &
Supplement C to OET Bulletin 65.
Warning! There is the danger of explosion if the battery is
replaced incorrectly. Replace the battery only with the same or
equivalent type recommended by the manufacturer. Dispose of
used batteries according to the manufacturer's instructions.

W.E.E.E. Product Recycling Declaration
For information regarding the recycling of this product you must contact
the company from which you orignially purchased it. If you are discarding
this product and not returning it for repair then you must ensure that it is
returned as identified by your supplier. This product is not to be thrown
away with everyday waste.
European Directive 2002/96/EC Waste Electrical and Electronic Equipment.

1/08

D-300915 1

PORTUGUÊS

Em caso de bateria fraca ou de falha da rede móvel na unidade GSM, a

1. INTRODUÇÃO

A unidade GSM permite ao sistema PowerMax+ funcionar através da rede
móvel GSM. As características da unidade GSM são as seguintes:
A. Rápida capacidade de upload/download da PowerMax+ através da

unidade GSM.

B. Envio de SMS e mensagens de voz aos telefones particulares.
C. Comunicação com a central de alarmes (formato SIA ou Contact ID).
D. Serve como meio exclusivo, principal ou alternativo para comunicar

os eventos e alarmes da PowerMax+.
E. Envio de mensagens SMS à central receptora de alarmes.
F. Comunicação áudio bidireccional entre o utilizador do telefone e o

utilizador da PowerMax+.
G. Permite o armar remoto da PowerMax+.
H. Activação remota dos equipamentos eléctricos e electrodomésticos.
I. Supervisão remota do sistema PowerMax+ (estado, falhas).
J. Permite entrar na PowerMax+ só com uma chamada (não é

necessário ligar, desligar e depois voltar a ligar novamente).
K. Protecção contra sabotagens e interrupção da ligação.

A unidade inclui os seguintes LEDs (veja o quadro 1):

A. LED de Energia (vermelho):

Cadência Quando

Contínua Alimentação presente
Pisca 1 c/seg.
Pisca 4 c/seg. Baterias fracas

B. LED de Comunicação (verde):

Cadência Quando

Piscar
lentamente
Piscar

rapidamente
A unidade GSM inclui um modem GSM, um pack de baterias de backup e um
interruptor de protecção contra sabotagem.
As baterias de backup da unidade GSM são recarregadas pela
PowerMax+ ou por uma fonte de corrente alterna.
Quando se desliga a linha telefónica da PowerMax+, a PowerMax+ utiliza a
unidade GSM em vez da rede fixa, segundo a definição em OPÇÕES GSM do
GSM (para mais detalhes, verifique o parágrafo 4.6 do manual de instalador da
PowerMax+).
A unidade GSM e a PowerMax+ testam periodicamente a ligação entre
ambos. Quando se perde a ligação, ambos informam através de um
alarme de sabotagem. Se qualquer unidade sofre uma sabotagem, a
outra unidade informa do ocorrido.

GARANTIA

A Visonic Limited, doravante o “Fabricante", garante apenas este produto, som ente ao adquirente original, contra
mão-de-obra e materiais defeituosos sob condições normais de uso do produto por um período de 12 (doze)
meses contados da data da expedição do produto pelo Fabricante.
Esta garantia está totalmente condicionada a que o produto tenha sido adequadamente instalado, mantido e
operado em condições normais de uso de acordo com as instruções de instalação e operação recomendadas
pelo Fabricante. Os produtos que apresentem defeitos por qualquer outro m otivo, a critério do Fabricante, tais
como instalação indevida, inobservância das instruções de instalação e operação recomendadas, negligência,
dano, abuso ou vandalismo deliberados, danos acidentais, alterações ou adulterações, ou ainda reparo por
qualquer pessoa exceto o fabricante, não são cobertos por esta garantia.
O Fabricante ressalva a infalibilidade do produto, isto é, que o mesm o não poderá ser prejudicado e/ou burlado,
ou que o produto impedirá morte, lesões ou danos materiais resultantes de arrombamentos, roubo, incêndio ou
outra espécie, ou que o produto proporcionará alerta e proteção adequados em todos os casos. Quando
adequadamente instalado e mantido, o produto apenas reduz o risco de que tais eventos ocorram sem alerta e
não constitui nem garantia ou seguro de que tais eventos não ocorrerão.

A PRESENTE GARANTIA É EXCLUSIVA, SUBSTITUINDO EXPRESSAMENTE TODAS AS DEMAIS
GARANTIAS, OBRIGAÇÕES OU RESPONSABILIDADES, QUER ESCRITAS, VERBAIS, EXPRESSAS OU
IMPLÍCITAS, INCLUSIVE QUALQUER GARANTIA DE COMERCIABILIDADE, ADEQUAÇÃO A UMA
FINALIDADE ESPECÍFICA OU ASSEMELHADAS. EM NENHUMA HIPÓTESE O FABRICANTE
RESPONDERÁ PERANTE QUALQUER PESSOA POR QUAISQUER DANOS EVENTUAIS OU EMERGENTES
DECORRENTES DA VIOLAÇÃO DESTA GARANTIA OU DE QUALQUER DAS OUTRAS GARANTIAS
SUPRAREFERIDAS.

EM NENHUMA HIPÓTESE O FABRICANTE SERÁ RESPONSÁVEL POR QUAISQUER DANOS
CONCRETOS, INDIRETOS, EVENTUAIS, EMERGENTES OU PUNITIVOS, OU POR PERDAS, DANOS OU
DESPESAS, INCLUSIVE PERDA DE USO, LUCROS CESSANTES, QUEBRA DE RECEITA OU PERDA DE
AVIAMENTO, QUE DIRETA OU INDIRETAMENTE RESULTEM DO USO OU INCAPACIDADE DE USAR O
PRODUTO POR PARTE DO ADQUIRENTE, OU AINDA PELA PERDA OU DESTRUIÇÃO DE QUALQUER
OUTRO BEM, NEM TAMPOUCO POR QUALQUER OUTRA CAUSA, AINDA QUE O FABRICANTE TENHA
SIDO AVISADO SOBRE A POSSIBILIDADE DE OCORRÊNCIA DE TAIS DANOS.
O FABRICANTE NÃO TERÁ QUALQUER RESPONSABILIDADE POR QUALQUER MORTE, ACIDENTE
E/OU LESÃO, OU AINDA POR DANOS MATERIAIS OU OUTRO TIPO DE PREJUÍZO, QUER SEJAM
DIRETOS, INDIRETOS, EVENTUAIS, EMERGENTES OU DE OUTRA NATUREZA, COM BASE NA
AFIRMAÇÃO DE NÃO FUNCIONAMENTO DO PRODUTO.

Sem alimentação (mas com a voltagem da bateria
aceitável)

A unidade GSM está a receber sinal da rede
GSM

O modem está em modo de transmissão

mensagem de falha é comunicada à PowerMax+.
A unidade GSM deve ser registrada na PowerMax+ (veja o manual de
instalador da PowerMax+, secção 4.6 – Definir GSM).
O cartão SIM (veja figura 2) com tecnologia 3V ou 5V deve ser colocado
na unidade GSM para que possa comunicar com um número de telefone
definido.

2. ESPECIFICAÇÕES

Alimentação: Transformador para uso no interior: 120 VAC, 60 Hz / 9

VAC, 1A (nos E.U.A.), ou 230 VAC, 50 Hz / 9 VAC, 1A.

Frequência (MHz): 900/1800 (Europa), 850/1900 (nos E.U.A.)
Consumo: 40mA aprox. (repouso), < 400mA (transmissão).
Bateria de backup (fornecida com a unidade): Ni-Metal, 7,2V, 1300mAh,

até 24 horas de operação em modo de recepção.

Tempo inicial de carga da bateria com o transformador do GSM: ≤ 48 horas
Distância Máxima entre a unidade GSM e a PowerMax+: até 12m
Dimensões (LxAxP): 18,5 x 10,8 x 4,3 cm
Peso: 500g (17,6 oz)
Cor: Cinza
Temperatura de operação: 0°C a 49°C
Conformidade com as Normas:

Europa: Normas GSM: 3GPP TS 51.010-1 e EN 301 511.

USA: FCC 47 Parte 22 (GSM850) e Parte 24 (GSM 1900) Parte 15.

Entretanto, no caso do Fabricante vir a responder, quer direta ou indiretamente, por quaisquer per das ou danos
resultantes desta garantia limitada, A RESPONSABILIDADE MÁXIMA DO FABRICANTE (ACASO
EXISTENTE) EM NENHUMA HIPÓTESE EXCEDERÁ O PREÇO DE AQUISIÇÃO DO PRODUTO, o qual passa
a ser estipulado como indenização prefixada e não como multa, sendo este a total e exclusiva reparação em
face do Fabricante.
Ao aceitar a entrega do produto, o adquirente declara ter conhecimento e concorda com as referidas condições
de venda e a garantia.
Alguns países não permitem a exclusão ou limitação de danos eventuais ou emergentes, portanto essas
limitações podem não ter operação sob certas circunstâncias.
Em nenhuma hipótese o Fabricante será responsável por danos decorrentes de corrupção e/ou defeito de
quaisquer equipamentos de telecomunicações ou eletrônicos, nem assim de quaisquer programas.
A obrigação do Fabricante nos termos desta garantia es tá limitada exclusivamente ao reparo e/ou substituição, a
seu critério, de qualquer produto ou parte deste que se apresente defeituoso. Qualquer reparo e/ou substituição
não extender-se-á além do período da garantia original. O Fabricante não será responsável por nenhuma
despesa de desmontagem e/ou reinstalação. Para se usufruir desta garantia, o produto deverá ser devolvido ao
Fabricante com o frete de retorno pré-pago e estando devidamente segurado. Todas as despesas com frete e
seguro correrão à conta do adquirente e não estão incluídas nesta garantia.
Esta garantia não será modificada, alterada ou prorrogada, nem tampouco o Fabricante autoriza qualquer
pessoa a agir em seu nome com respeito à m odificação, alteração ou prorrogação da mesm a. Esta garantia
aplica-se tão-somente ao produto. Todos os produtos, acessórios ou anexos de terceiros usados em conjunto
com o produto, inclusive as pilhas, serão cobertos exclusivamente pelas respectivas garantias, acaso existentes.
O Fabricante não será responsabilizado por nenhum dano ou perda de qualquer espécie, quer direta, indireta,
eventualmente, incidentalmente ou de resto causados pelo m al funcionamento do Produto em razão de
produtos, acessórios ou anexos de terceiros, inclusive as pilhas, utilizados em conj unto com os produtos. Esta
garantia é fornecida exclusivamente ao adquirente original, sendo pois intransf erível.
Esta garantia não prejudica e é cum ulativa com os direitos do adquirente concedidos por lei. Não s e aplicará a
disposição desta garantia que for contrária à lei do estado ou país no qual o produto for vendido.

Aviso :

o usuário deverá seguir as instruções de instalação e operação do Fabricante, inclusive testar o produto
e todo seu sistema pelo menos uma vez por semana, devendo tom ar todas as precauções necessárias para sua
segurança e a proteção de seu patrimônio.

EN 50131-1 Grau 2 Classe II
EMC: EN 301 489-7 e EN301 489-1 & EN301 489-7.
Normas de Segurança: EN 60950 e EN 50361.
CE/RTTE: Directiva 1999/5/EC do Parlamento Europeu e
do Conselho

FCC ID: GSAGSMEXTMODEM.
Canada IC: 1567C-GSMEXTMD.
Normas SAR: Regra FCC 2,1093, FCC Docket 96-326 &
Suplemento C ao Boletim OET 65.
Avis o! Existe perigo de explosão se a bateria for substituída
incorrectamente. Substitua a bateria somente com o mesmo ou
tipo equivalente ao recomendado pelo fabricante.
Desfasa-se das baterias usadas de acordo com as
instruções do fabricante.

REEE - Resíduos de Equipamentos Eléctricos e Electrónicos

Para informações acerca da reciclagem deste produto, deve contactar a
empresa onde o adquiriu. Caso não pretenda a reparação e pretende
desfazer-se deste produto deve assegurar-se que a devolução é conforme
as indicações do fornecedor. Este produto não é para deitar fora como o
lixo doméstico normal.
Directiva 2002/96/CE relativa aos Resíduos de Equipamentos Eléctricos e

Electrónicos.

1/08

ESPAÑOL

I. Supervisión remota del sistema PowerMax+ (estado, faltas).

1. INTRODUCCIÓN

La unidad GSM permite al sistema PowerMax+ funcionar en la red celular.
Las características de la unidad GSM son las siguientes:
A. Rápida capacidad de cargar/descargar el PowerMax+ vía la unidad

del GSM.

B. Enviar SMS y mensajes de voz a los teléfonos privados.
C. Comunicación con la central de alarmas (SIA, formato Contact ID).
D. Sirve como canal de reserva al PowerMax+, o como canal primario,

sin usar la línea telefónica.

E. Envía mensajes SMS a la central de alarmas.
F. Comunicación audio bidireccional entre el usuario del teléfono y el

usuario del PowerMax+.

G. Armado remoto del PowerMax+.
H. Activación remota de los aparatos eléctricos y electrodomésticos.

2 D-300915

J. Permite al PowerMax+ llamar con solo marcar (no es necesario

marcar, colgar y después marcar otra vez).

K. Protección contra interferencia y desconexión de línea.
La unidad incluye los indicadores LED siguientes (véase el cuadro 1):

A. LED de Energía (rojo):

Tipo de Luz Cuando

Continua La energía es aceptable
Parpadea 1 c/s No hay energía (pero el voltaje de la batería es

aceptable)

Parpadea 4 c/s La tension de las baterias esta baja.
