Vielen Dank, dass Sie sich für das Oberarmblutdruckmessgerät visomat® comfort
form (nachfolgend auch als Gerät bezeichnet) entschieden haben.

Dieses Gerät wird Patienten mit labilem Blutdruck zur häuslichen Blutdruckkontrolle
und Therapieunterstützung empfohlen.

visomat® comfort form wendet die oszillometrische Methode zur Messung von Blut­druck und Pulsrate am Oberarm an.

Die Manschette wird entsprechend der Abbildung auf der Manschette zuerst am
Oberarm angelegt und dann mit dem Gerät verbunden. Nach Drücken der Start/
Stop-Taste beginnt das System mit dem automatischen Druckaufbau. In kürzester
Zeit registriert das Gerät die kleinen Oszillationen innerhalb der Manschette, die
durch das Erweitern und Zusammenziehen der Arterien im Arm (Herzschlag) ent­stehen. Der automatische Druckaufbau stoppt in der Regel ca. 40 mmHg über dem
systolischen Wert (Fuzzy logic). Danach beginnt durch Entlüften der eigentliche
Messvorgang. Die Amplitude jeder Druckwelle wird in Millimeter Quecksilber ge­messen, umgewandelt und auf dem LCD als digitaler Wert angezeigt.

Das Gerät bietet neben der Angaben von Systole, Diastole und Puls eine Datum/
Uhrzeit-Funktion sowie zusätzliche Anzeigen zur Feststellung unregelmäßiger Pulse
sowie des Pulsdruckes. Unregelmäßige Pulse können sowohl ein Hinweis auf Herz­rhythmusstörungen aber auch auf Unruhen während der Messung sein. Der Puls­druck gibt Hinweise auf die Dehnbarkeit der Blutgefäße. Ein Wertespeicher speichert
die jeweils letzten 60 Messergebnisse zum Vergleich.

Diese Anleitung soll dem Benutzer helfen, das digitale Blutdruckmessgerät sicher
und efzient anzuwenden. Sie muss mit dem Produkt aufbewahrt und ggf. weiter­gegeben werden.

Das Gerät muss entsprechend den in dieser Anleitung enthaltenen Verfahren ver­wendet werden und darf nicht für andere Zwecke eingesetzt/benutzt werden. Lesen
Sie diese Anleitung sorgfältig durch, bevor Sie das Gerät verwenden.

deutsch

A

SicherheitshinweiseSicherheitshinweise

A

1. Wichtige Patientenhinweise

deutsch

• Das Gerät ist auf die nichtinvasive Messung des systolischen und diastolischen
Blutdrucks am Oberarm sowie die Bestimmung der Pulsrate bei Erwachsenen
ausgerichtet, d.h. ab Alter 15 und höher. Blutdruckmessungen an Kindern be­dürfen besonderer Kenntnisse! Konsultieren Sie Ihren Arzt, wenn Sie den Blut­druck eines Kindes messen möchten. Auf keinen Fall darf das Gerät bei einem
Säugling angewendet werden.

• Die mitgelieferte Standardmanschette ist auf einen Oberarmumfang von 23–
43 cm ausgelegt. Für Armumfänge von 17–25 cm ist optional eine kleinere
Manschette erhältlich, (siehe Seite DE-23 Zubehör).

• Die Messergebnisse von automatisch messenden Blutdruckmessgeräten kön­nen durch Schwangerschaft, Herzrhythmusstörungen oder Arteriosklerose
verfälscht werden. Führen sie eine Blutdruck-Selbstkontrolle in Absprache mit
Ihrem Arzt durch.

• Auf keinen Fall darf die Manschette auf oder über einer kritischen Stelle, z.B.
Wunde, Aneurysma etc. angelegt werden, Verletzungsgefahr! Eine Versorgung
durch einen intravaskularen Zugang (Infusion) könnte unter Umständen unter­brochen werden.

• Stellen Sie sicher, dass der Luftschlauch nicht geknickt wird. Ein geknickter
Luftschlauch kann das Entlüften der Manschette verhindert und damit den
Blutuss im Arm zu lange unterbrechen.

• Das Gerät enthält Kleinteile, die von Kindern verschluckt werden könnten.
Gerät daher nicht unbeaufsichtigt Kindern überlassen. Durch den Luftschlauch
besteht die Gefahr des Strangulierens. Beachten Sie die Hinweise zur Hand­habung der Manschette, um dieses Risiko zu vermeiden.

• Auf der Seite einer Brustamputation bei gleichzeitiger Entfernung der Lymph­knoten der Achselhöhle darf keine Blutdruckmessung erfolgen.

• Selbstmessung bedeutet noch keine Therapie. Verändern Sie auf keinen Fall von
sich aus die vom Arzt verschriebene Dosierung der Arzneimittel.

• Beachten Sie vor Ihren Selbstmessungen das Kapitel „Wichtige Anwendungs­hinweise“ Seite DE-9.

2. Wichtige technische Hinweise

• Eine gleich bleibend gute Stromversorgung Ihres Gerätes ist für störungsfreies
Blutdruckmessen notwendig.

– Verwenden Sie nur langlebige Alkaline-Batterien (LR6).
– Tauschen Sie beim Batteriewechsel immer alle Batterien gleichzeitig aus.
– Sie benötigen 4 x 1,5 Volt Batterien. Wieder auadbare Batterien haben nur

1,2 Volt Spannung und sind deshalb ungeeignet.

– Bei Anwendung mit Netzteil verwenden Sie bitte nur das speziell für Medi-

zinprodukte geprüfte Netzteil Type A1.

– Stellen Sie beim Betrieb mit Netzteil sicher, dass das Gerät jederzeit vom

Stromnetz getrennt werden kann.

– Wird das Gerät längere Zeit nicht benutzt, entfernen Sie bitte die Batterien.

Grundsätzlich kann jede Batterie auslaufen.

• Das Gerät darf nur mit Originalersatzteilen betrieben werden. Bei Schäden
durch fremdes Zubehör erlischt die Garantie!

• Die Anwendung dieses Gerätes in der Nähe von tragbaren Telefonen, Mikro­wellen- oder sonstigen Geräten mit starken elektromagnetischen Feldern kann
zu Fehlfunktionen führen. Halten Sie bei der Benutzung einen Mindestabstand
von 3 m zu solchen Geräten ein.

• Die Anzeige der Pulsfrequenz ist nicht geeignet zur Kontrolle der Frequenz von
Herzschrittmachern. Herzschrittmacher und Blutdruckmessgerät haben in ihrer
Wirkungsweise keinen Einuss aufeinander.

deutsch

DE-4 DE-5

A

Sicherheitshinweise

Bedienung des Gerätes

B

• Öffnen oder verändern Sie auf keinen Fall das Gerät oder die Manschette, dies

deutsch

ist ein Medizinprodukt. (Ausgenommen Batteriewechsel). Wenn das Gerät ge­öffnet war, muss es einer messtechnischen Kontrolle durch eine autorisierte
Institution unterzogen werden.

• Die Manschette darf nur am Arm aufgepumpt werden.

• Bitte halten Sie die vorgesehenen Betriebsbedingungen zur Messung ein. Siehe

Technische Daten Seite DE-21.

• Der Aufpump- und Messvorgang kann durch Drücken der Start/Stop-Taste oder
durch das Entfernen der Manschette abgebrochen werden. Das Gerät beendet
dann das Aufpumpen und entlüftet die Manschette.

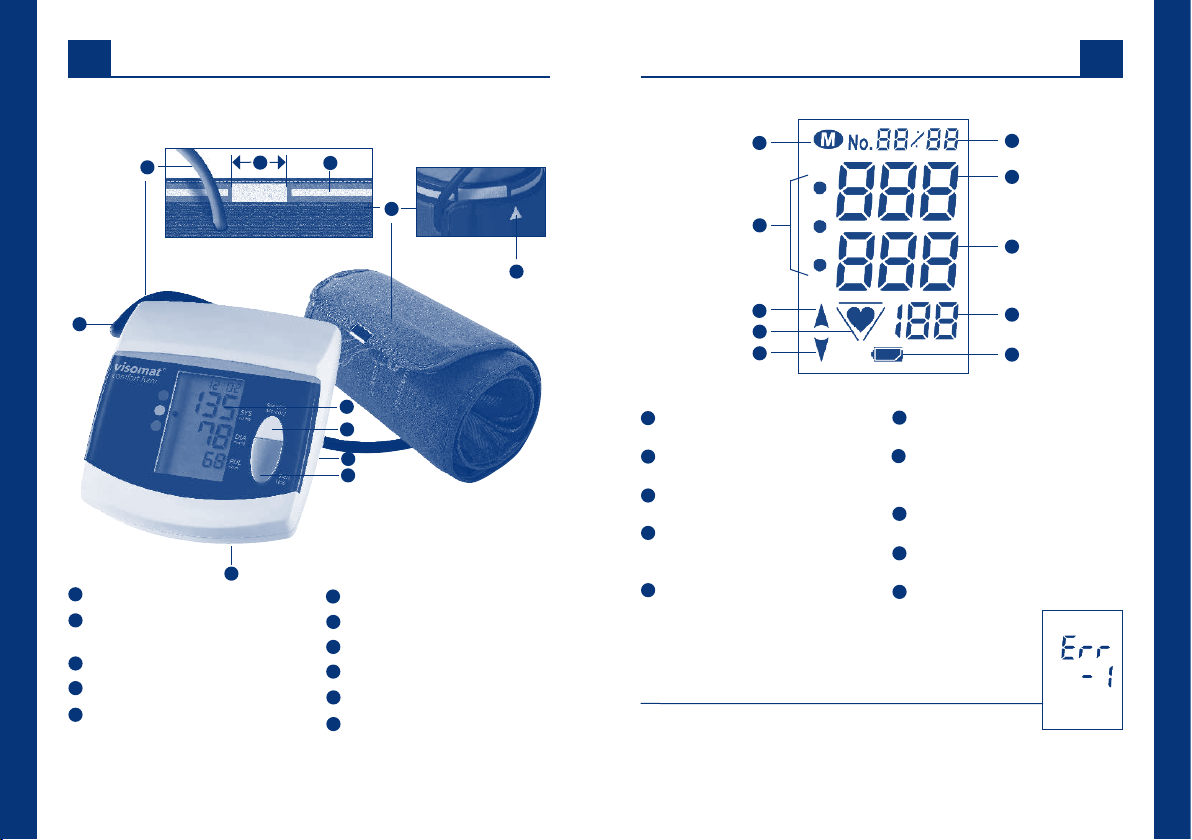

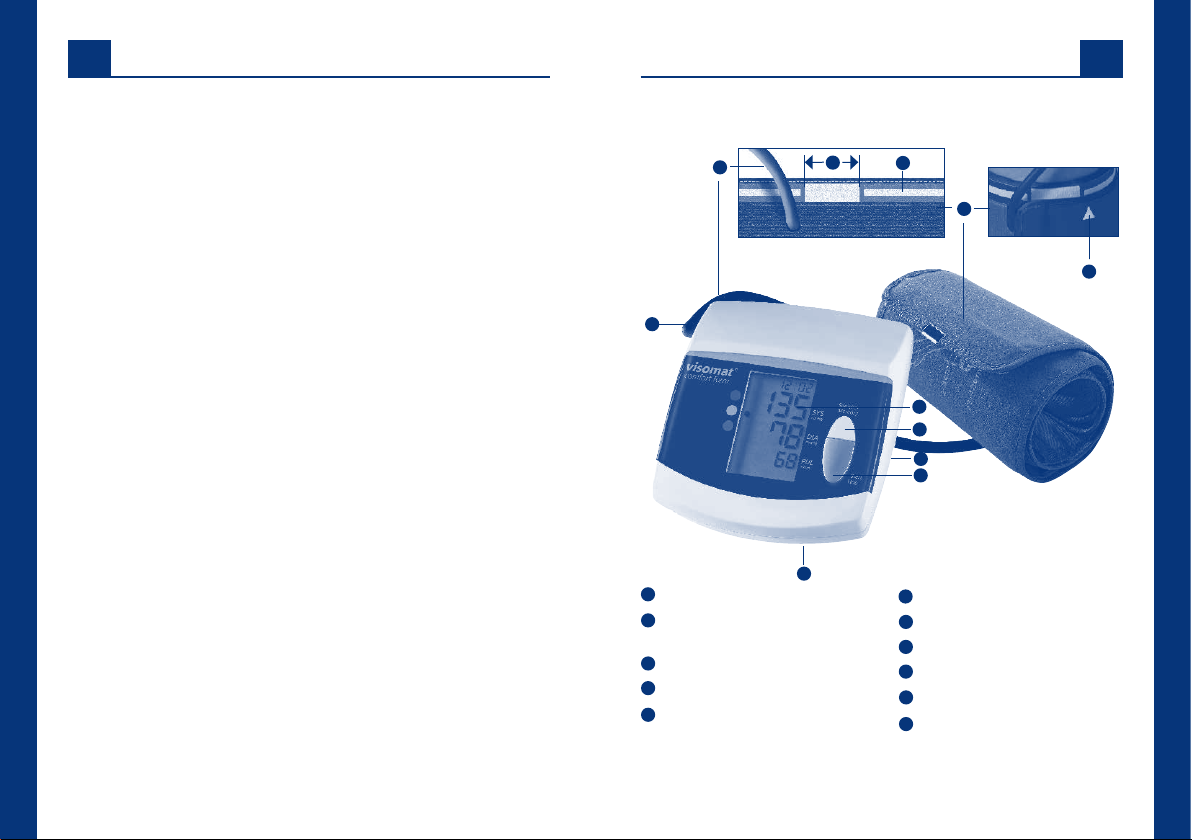

1. Gerätebeschreibung

Manschette

7

6

5

1

Displayanzeige

2

Speicher/Memory-Taste
(Speicher-Abruf-Taste)

3

Anschlussbuchse für Netzteil

4

Start/Stop-Taste

5

Batteriefach (Batteriefachdeckel
abnehmbar)

deutsch

8

9

10

1
2

3

4

6

Luftbuchse/Luftstecker

7

Luftschlauch

8

Arterienmarkierung

9

Weiße Markierung für Armumfang

10

Manschette

11

Messpfeil für den Armumfang

11

DE-6

DE-7

B

Bedienung des GerätesBedienung des Gerätes

B

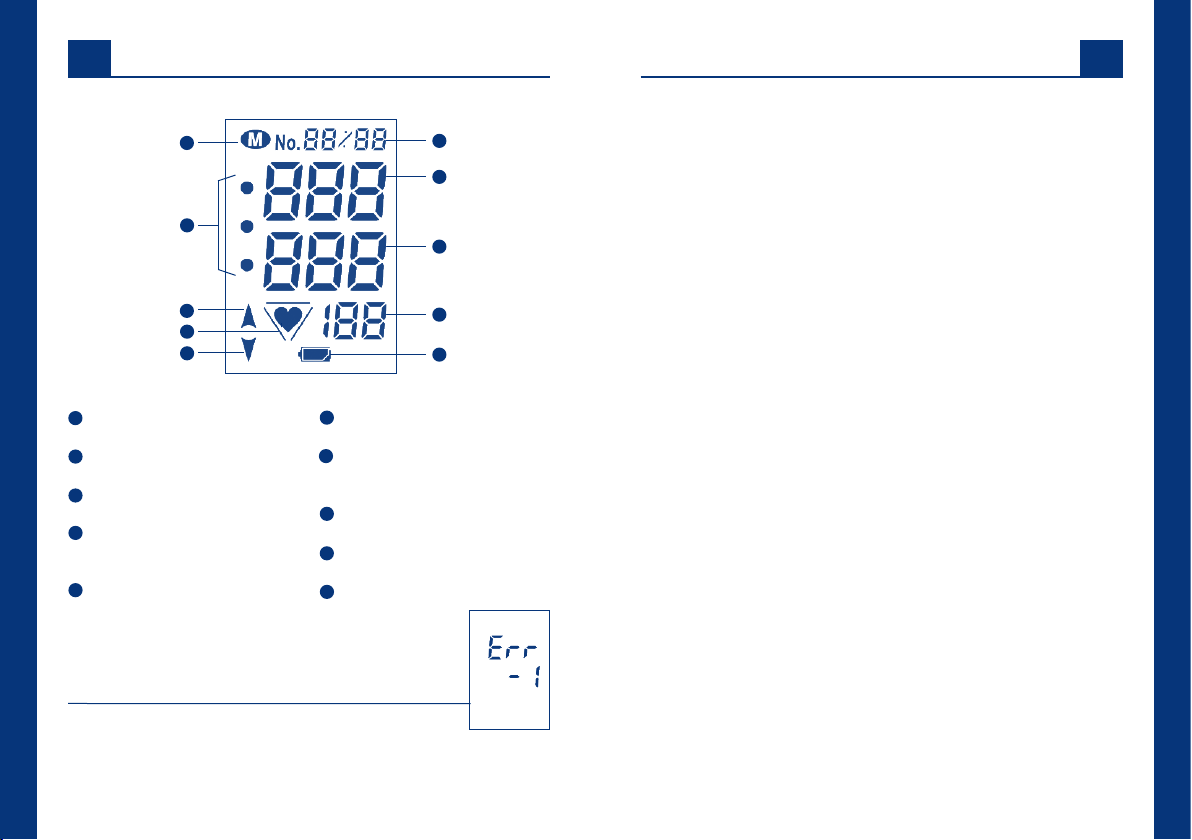

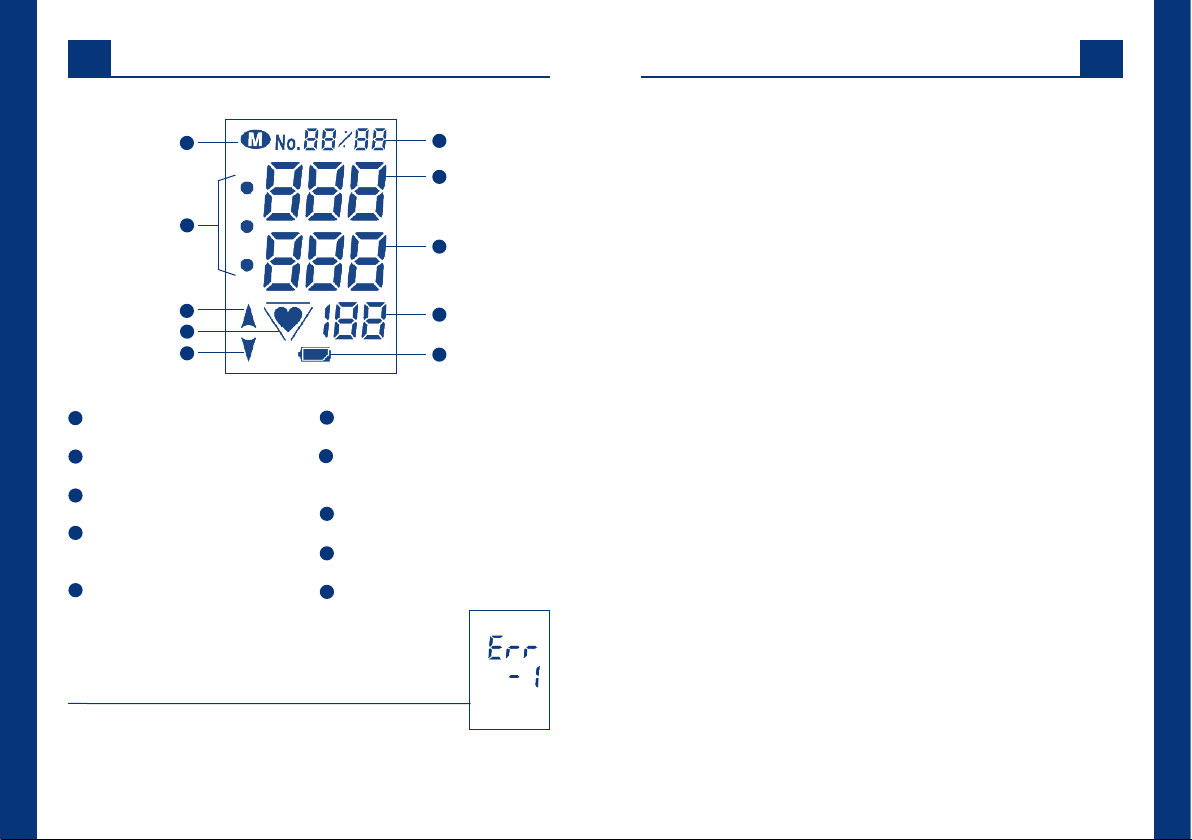

2. Kontrollanzeigen

deutsch

10

9

8
7
6

Speicherplatz oder Datum/Uhrzeit

1

SYS = Systole Pulssignalanzeige bzw. unregelmä-

2

DIA = Diastole

3

PUL 1/min = Puls

4

errechnete Pulsfrequenz pro Minute

Batteriekontrollanzeige

5

Fehler- und Errormeldungen (Seite DE-19) Err-300, -1, -2 …

10

1

2

3

4

5

Manschette wird entlüftet

6

7

ßige Pulswellen

Gerät pumpt

8

WHO Einstufung (Seite DE-14)

9

Speicherkennung

3. Wichtige Anwendungshinweise

• Alkohol-, Nikotin- oder Koffeingenuss mindestens eine Stunde vor dem Messen
einstellen.

• Vor der Messung mindestens 5 Minuten Ruhepause. Je nach Schwere der vo­rangegangenen Anstrengung kann dies sogar bis zu einer Stunde erfordern.

• Oberarm frei machen, auf keinen Fall darf die Kleidung den Blutuss in oder
aus dem Arm behindern, da dies den Blutdruck an der Messstelle beeinträchtigt.

• Die Körperhaltung muss entspannt sein:

– Setzen Sie sich dazu ganz an den Tisch (möglichste Höhe eines Esstisches,

kein Couchtisch!) heran.
– Lehnen Sie Ihren Rücken an der Stuhllehne an.
– Legen Sie Ihren kompletten Unterarm auf, Handinnenäche weist nach oben
– Füße auf den Boden aufstellen, Beine nicht überkreuzen.

• Ruhe während der Messung ist ein absolutes Muss. Störbewegungen, Erschüt­terungen, Sprechen und starke Atmung beeinträchtigen das Messergebnis und
können es verfälschen. Achten Sie auf die Anzeige für unregelmäßige Pulssig­nale, gegebenenfalls Messung unter besseren Bedingungen wiederholen.

• Unübliche Messergebnisse sind gelegentlich mit allen automatisch messenden
Blutdruckmesssystemen möglich. Überprüfen Sie sich selbst: Haben Sie die
oben erwähnten Anwendungshinweise eingehalten? Wiederholen Sie gegebe­nenfalls die Messung nach einer kurzen Erholung des Blutkreislaufs im Arm,
ruhen Sie dazu ca. 3-5 Minuten. Tipp: Bleiben Sie sitzen, Ihr Messgerät schaltet
sich ca. 3 Minuten nach einer Messung selbständig ab. Danach empfehlen wir
die Wiederholungsmessung.

• Blutdruck ist keine feste Größe. Dieser kann sich bei Patienten innerhalb weni­ger Minuten um mehr als 20 mmHg nach oben oder unten verändern.

deutsch

DE-8 DE-9

B

Bedienung des GerätesBedienung des Gerätes

B

• Um Seitendifferenzen auszuschließen und vergleichbare Messergebnisse

deutsch

zu erhalten, ist es wichtig, Blutdruckmessungen immer am gleichen Arm
durchzuführen. Besprechen Sie mit Ihrem Arzt, welche Seite er Ihnen für Ihre
Messungen empehlt.

4. Inbetriebnahme des Gerätes

Legen Sie die beigefügten Batterien in das Gerät ein.

Soll das Gerät mit Netzstrom betrieben werden, muss der Kabelstecker des Netz­teiles (nicht im Lieferumfang enthalten) in die Anschlussbuchse auf der rechten Seite
des Gerätes eingesteckt werden. Die Batterien werden automatisch abgeschaltet.

Bitte verwenden Sie nur das UEBE Netzteil Typ A1. Siehe Original-Ersatzteile und
Zubehör Seite DE-23.

5. Batterien einlegen/wechseln:

• Batteriefach öffnen
Deckel des Batteriefaches auf der Unterseite des Gerätes entfernen.

• Batterie einlegen
Nehmen Sie die alten Batterien aus dem Gerät und legen die neuen Batterien
ein. Achten Sie beim Einlegen auf die richtige Polung (Markierung im Batterie­fach).

• Batteriefach schließen
Schließen Sie das Batteriefach, indem Sie den Batteriedeckel
wieder in das Gerät einklipsen.

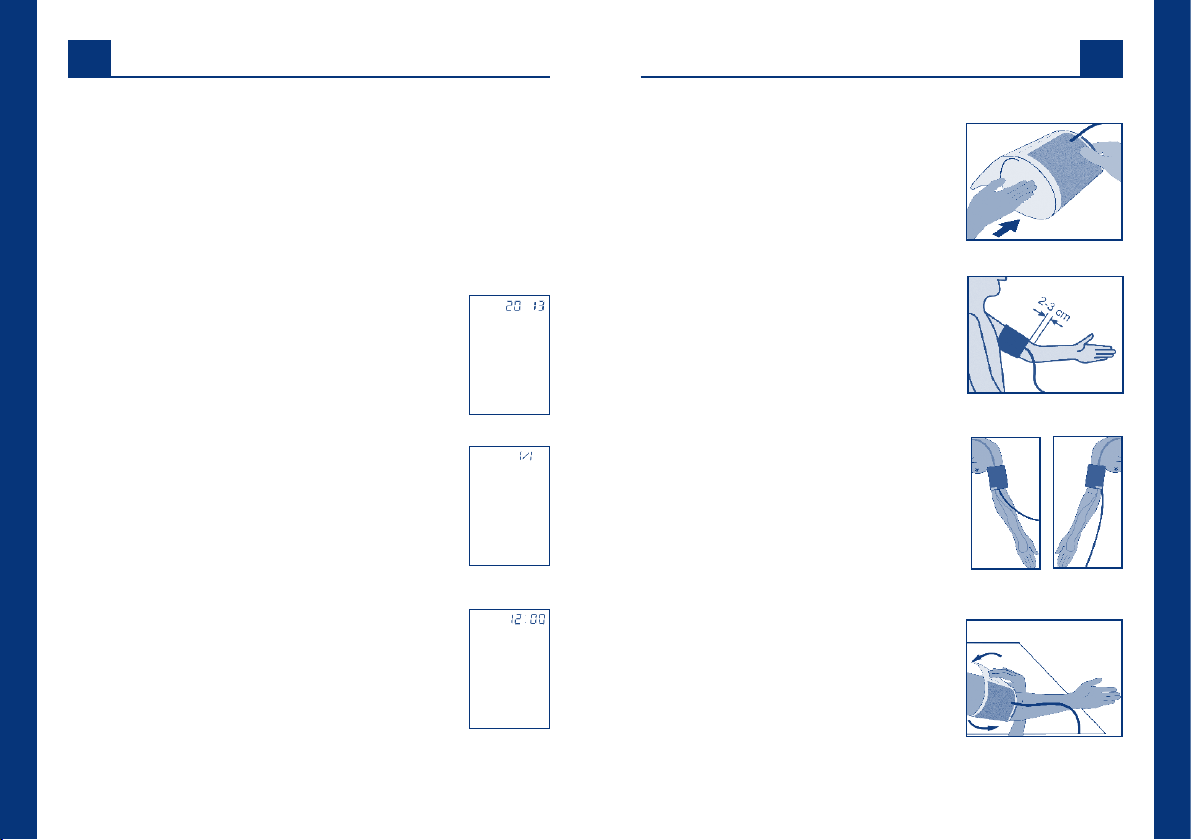

6. Datum/Uhrzeit aktivieren und einstellen

Das Gerät verfügt über eine Datum/Uhrzeit-Funktion, die Sie bei Bedarf zuschalten
können. Im Auslieferungszustand ist diese Funktion deaktiviert.

Aktivieren der Datum/Uhrzeit-Funktion

Zum Aktivieren der Datum/Uhrzeit-Funktion drücken Sie die Start/Stop-Taste und
gleich danach, während die Display-Komplettanzeige sichtbar ist, die Speicher-Taste.
Die Funktion kann auf die gleiche Weise jederzeit wieder deaktiviert werden.

Datum/Uhrzeit einstellen

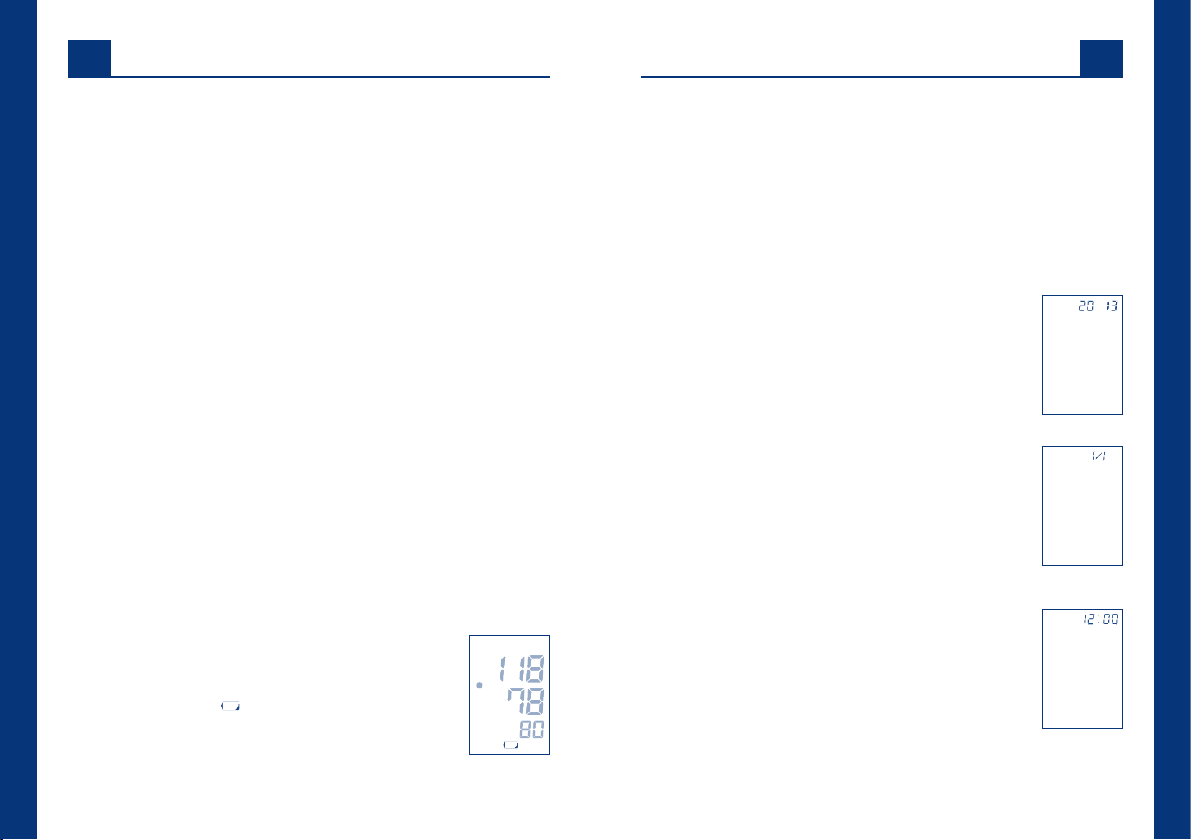

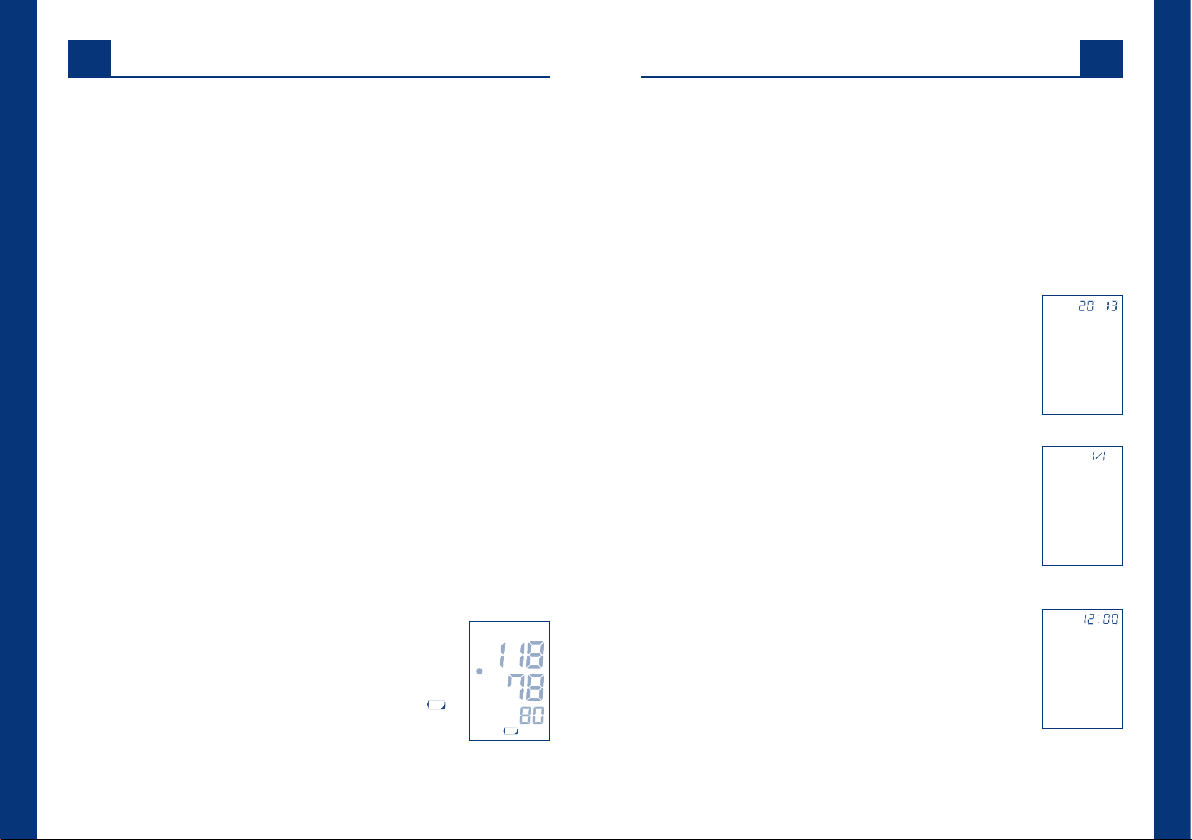

Auf dem Display erscheint zuerst die vierstellige Jahreszahl
(Bild 1). Durch Drücken der Speicher-Taste stellen Sie die
Jahreszahl ein. Mit dem Drücken der Start/Stop Taste bestä­tigen Sie das gewählte Jahr und wechseln zur Einstellung
des Datums.

Stellen Sie mit der Speicher-Taste den Monat ein und be­stätigen Sie diesen mit der Start/Stop-Taste. Verfahren Sie
entsprechend bei der Einstellung des Tages, der Stunden und
der Minuten (Bild 2, Bild 3).

Datum/Uhrzeit ändern

Zum Ändern von Datum und Uhrzeit nehmen Sie eine Batte­rie heraus und warten Sie, bis das Display erloschen ist. Da­nach können Sie Datum und Uhrzeit wieder neu einstellen.

Ausschalten der Datum/Uhrzeit-Funktion

Zum Ausschalten der Datum/Uhrzeit-Funktion drücken Sie
die Start/Stop-Taste und gleich danach die Speicher-Taste.

Bild 1

Bild 2

deutsch

Sobald im Display erstmals das Symbol „leere Batterie „
erscheint, können Sie noch ca. 30 Messungen durchführen. Bitte
wechseln Sie in diesem Zeitraum die Batterien.

Bei aktivierter Datum/Uhrzeit-Funktion wird die Uhrzeit
auch bei abgeschaltetem Gerät im Display angezeigt.

Bild 3

DE-10 DE-11

B

Bedienung des GerätesBedienung des Gerätes

B

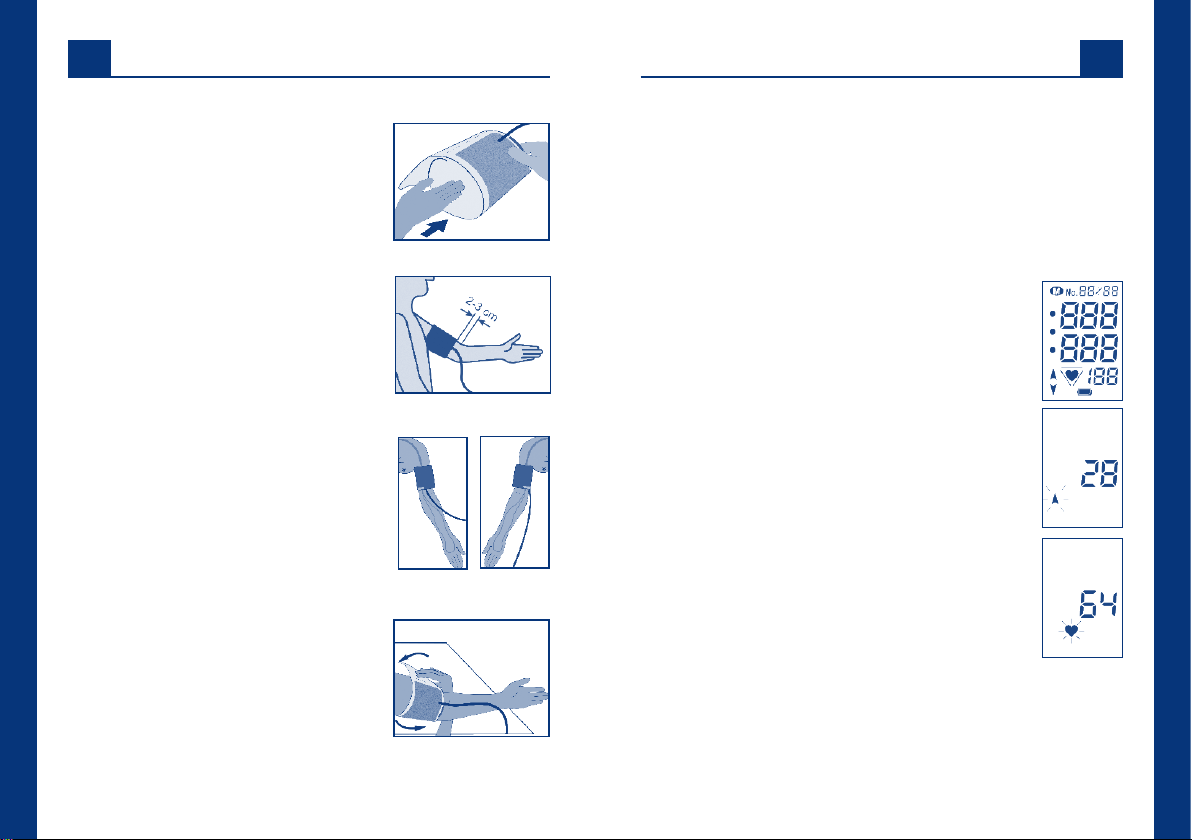

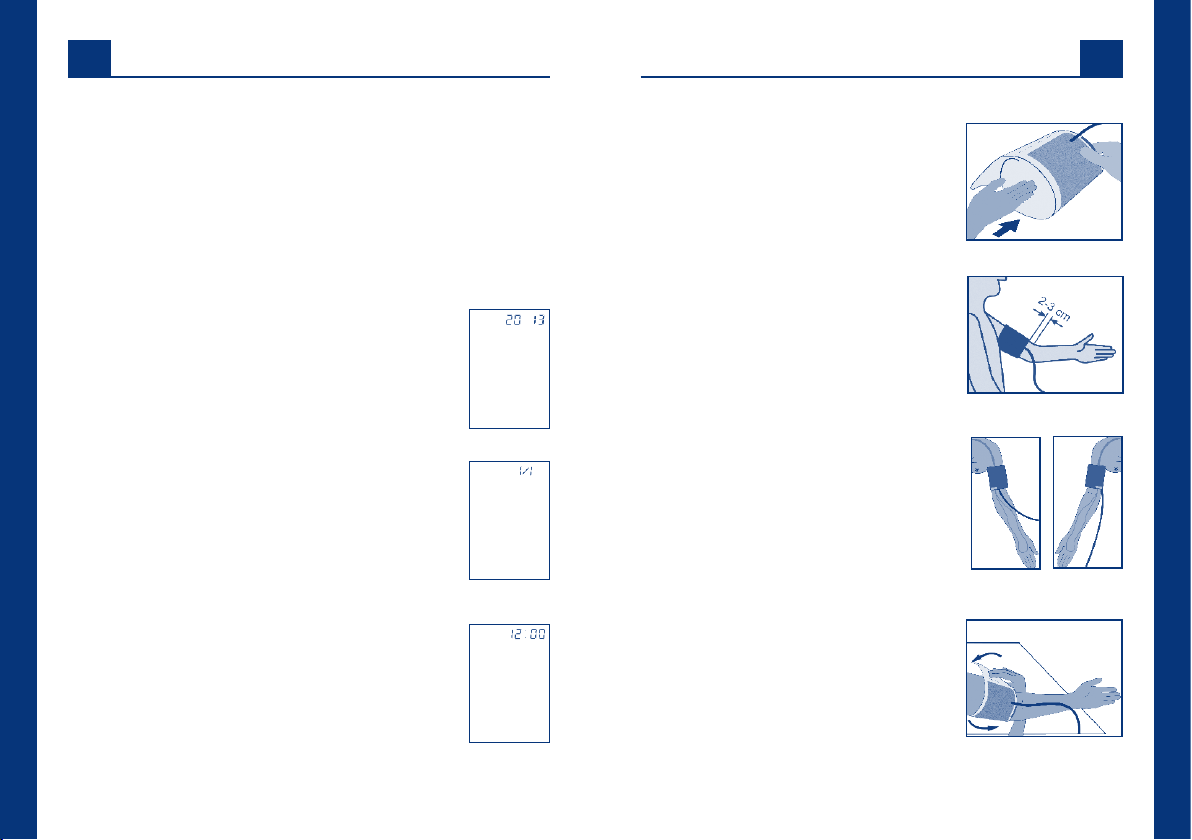

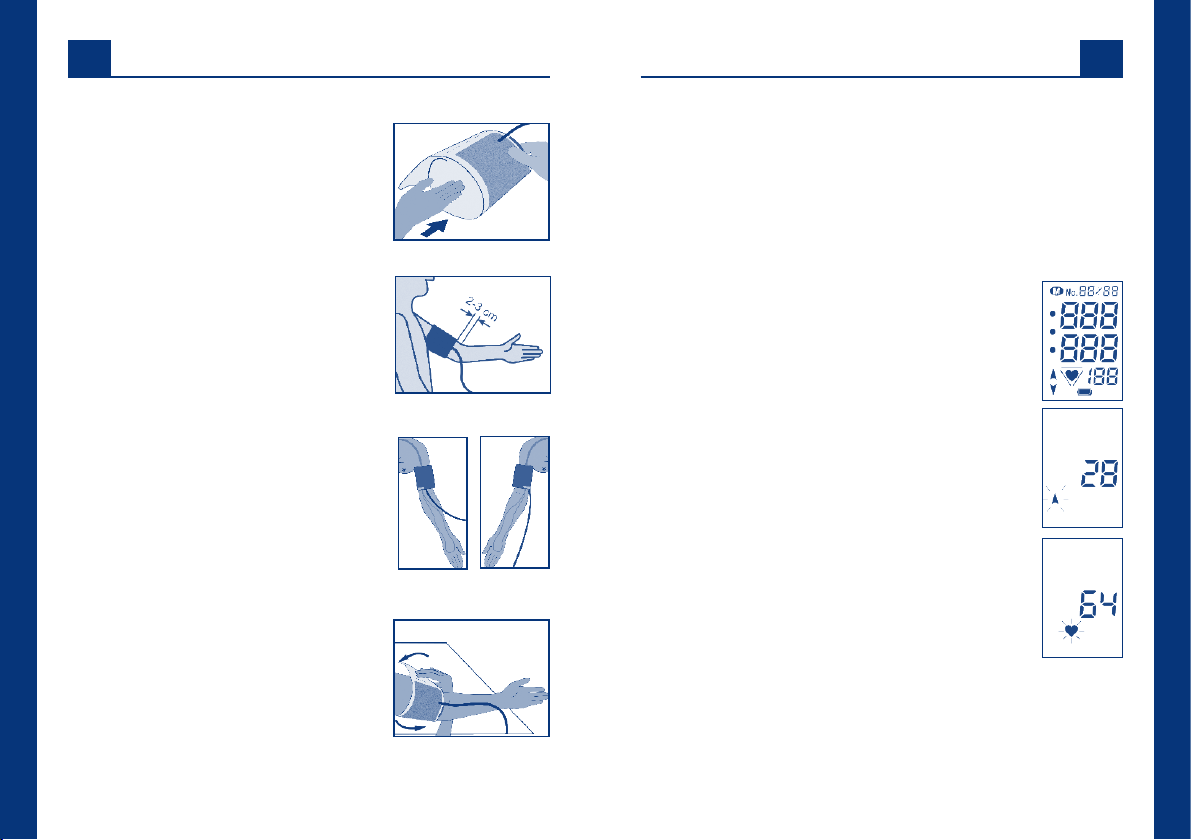

7. Anlegen der Manschette

deutsch

• Oberarm freimachen.

• Schieben Sie die Manschette über den Oberarm,

bis die Unterkante der Manschette 2-3 cm ober­halb der Armbeuge liegt (Bild 1, Bild 2).

• Bei Anwendung am linken Arm läuft der Luft­schlauch in der Mitte der Armbeuge zum Gerät,
damit ist die 4 cm lange Arterienmarkierung auto­matisch mittig über der Pulsstelle platziert (Bild 3).

• Bei Anwendung am rechten Arm muss die Man­schette so weit nach links verdreht werden, bis die
Arterienmarkierung auf der Pulsstelle liegt. Der
Luftschlauch verläuft dann an der Innenseite des
Oberarms (Bild 4).

• Die Manschette soll so fest anliegen, dass noch
2 Finger zwischen Arm und Manschette passen.
Tipp:

– winkeln Sie den Arm leicht an
– der Oberarmmuskel wird leicht angespannt
– dadurch nimmt der Umfang des Armes leicht zu

• Ziehen Sie jetzt das freie Manschettenende straff
und schließen den Klettverschluss (Bild 5).

• Prüfen Sie, ob der Messpfeil auf der Manschette
innerhalb der „Markierung für Armumfang“ am
Manschettenrand liegt.

Bild 3

Bild 1

Bild 2

Bild 4

• Legen Sie den Arm mit der Manschette locker ausgestreckt auf einen Esstisch
und halten Sie ihn während der Messung unbedingt ruhig, sprechen Sie nicht.
Die Handinnenäche weist nach oben.

• Verbinden Sie den Stecker der Manschette mit dem Manschettenanschluss an
der linken Seite des Gerätes. Stellen Sie sicher, dass der Stecker ganz in das
Gerät eingesteckt ist.

8. Blutdruck messen

• Das Gerät durch Drücken auf die Start/Stop-Taste ein­schalten. Folgendes Display wird sichtbar:

• Nachdem das Gerät seinen Abgleich gegen den Um­gebungsluftdruck vorgenommen hat, beginnt der auto­matisch gesteuerte Aufpumpvorgang.

• Die Manschette wird auf den notwendigen Druck auf­gepumpt. Ein „▲” blinkt in der Anzeige.

• Danach beginnt durch Entlüften der eigentliche Mess­vorgang. Das „♥“ Symbol in der Anzeige blinkt, zusätz­lich ertönt ein Piepton für die Pulsfrequenz.

• Das Ende der Messung wird durch einen langen Piep­ton signalisiert, die Manschette wird automatisch ent­lüftet.

deutsch

Bild 5

DE-12 DE-13

B

Bedienung des GerätesBedienung des Gerätes

B

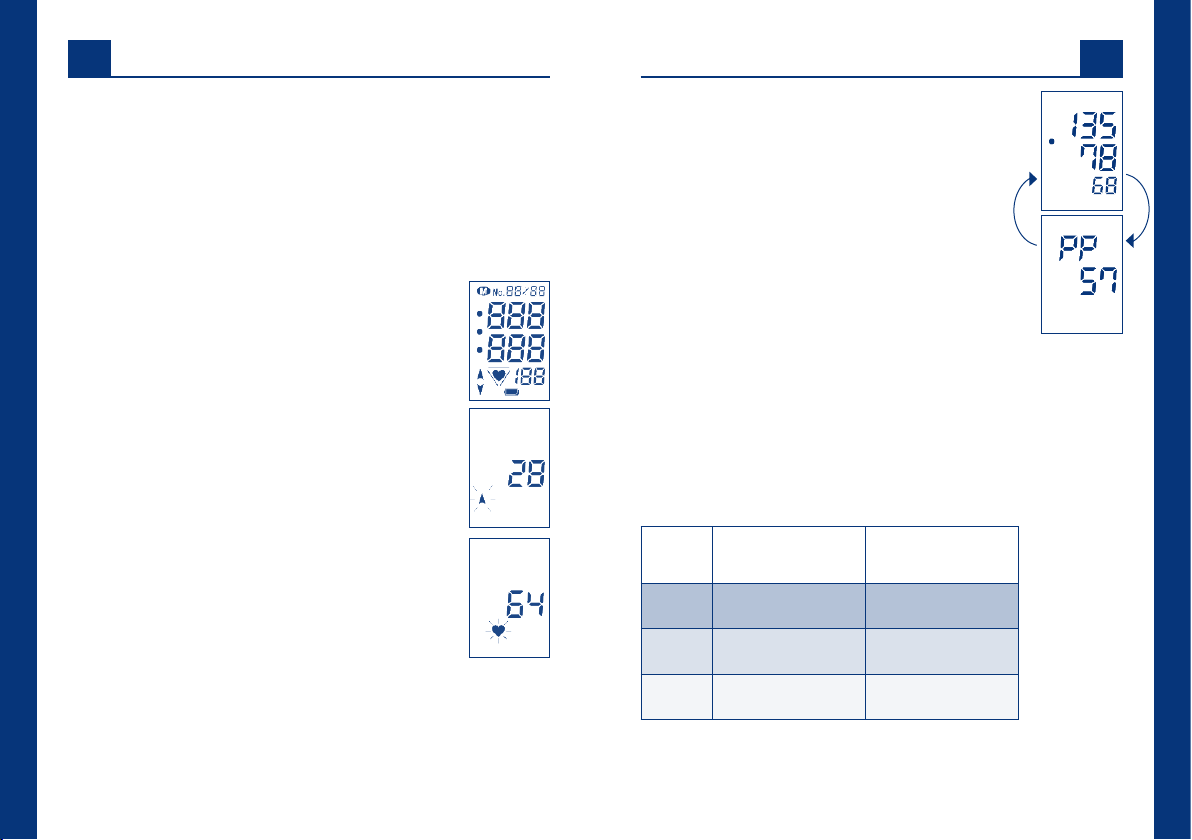

• Die ermittelten Werte von Systole, Diastole und

deutsch

Puls sowie der Pulsdruck (PP = Puls Pressure) wer­den abwechselnd im Display angezeigt.

• Nach ca. 3 Minuten schaltet sich das Gerät auto­matisch aus.

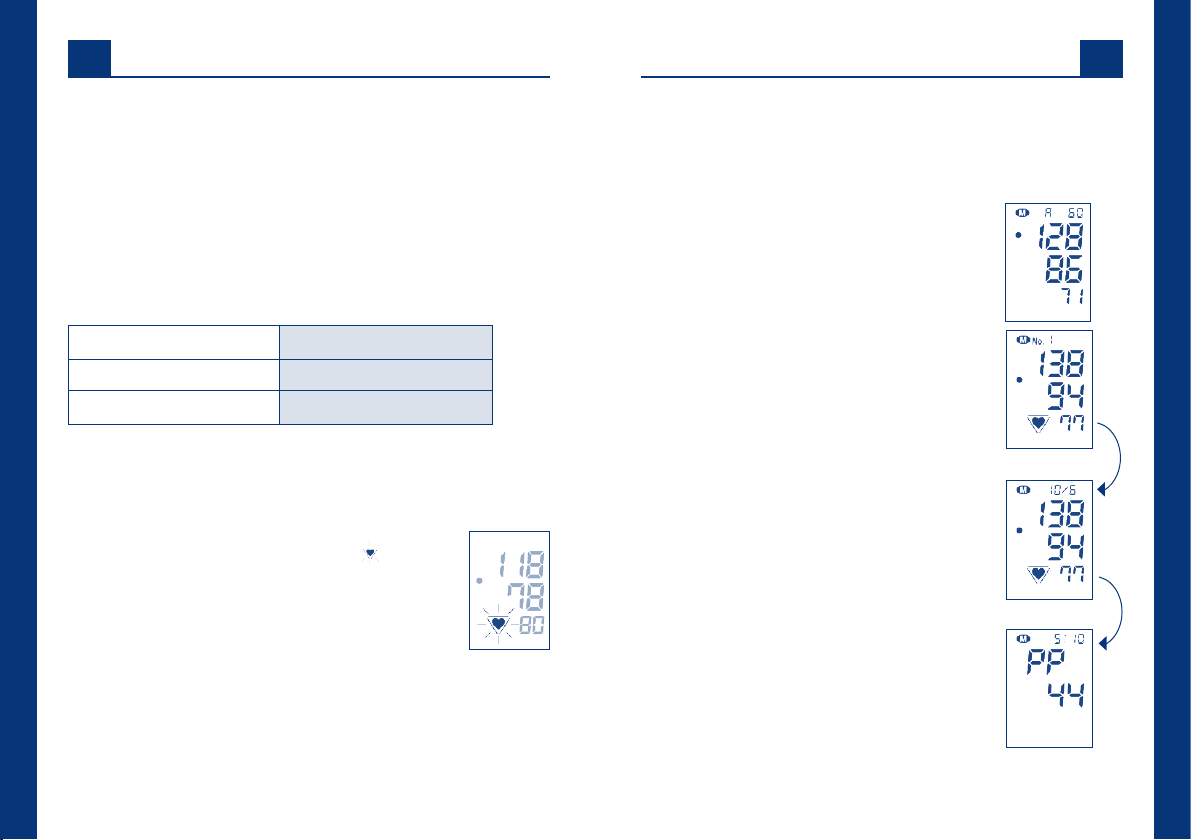

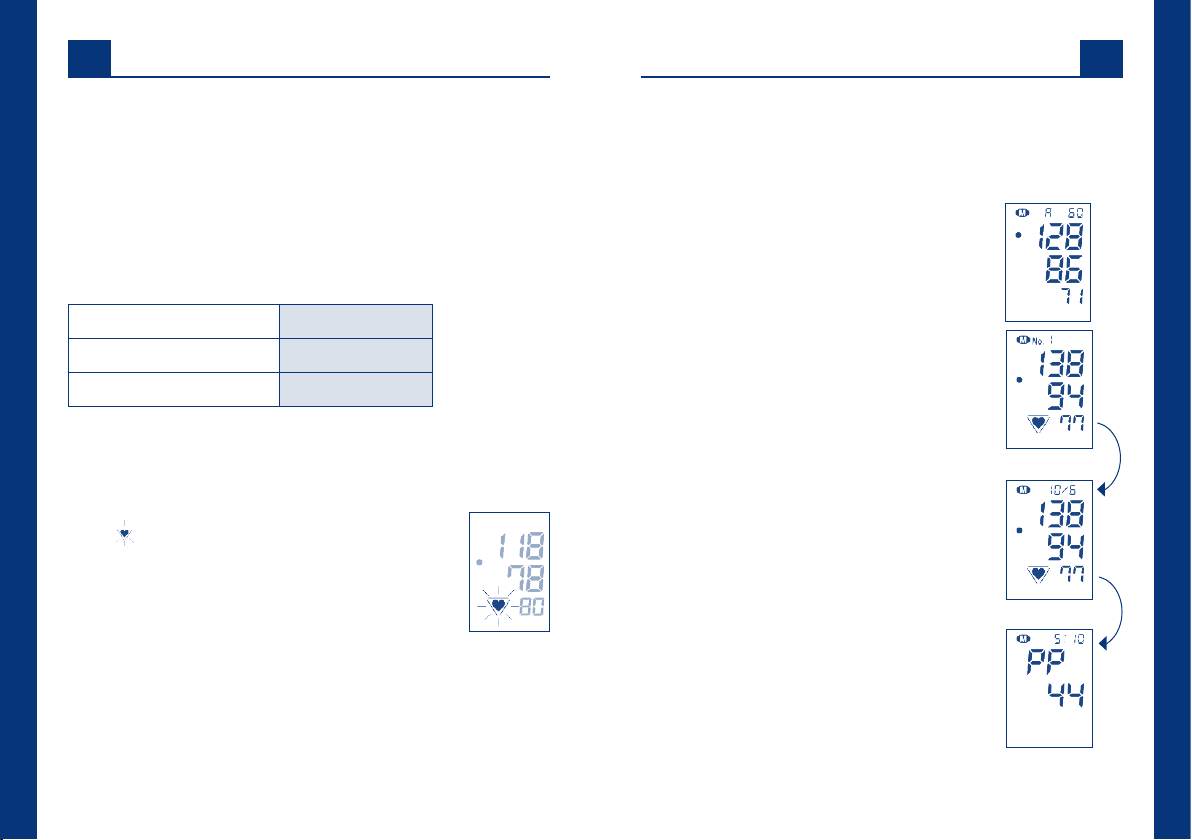

9. WHO Ampelfunktion

Das Gerät stuft die gemessenen Blutdruckwerte nach den Richtlinien der Weltge­sundheitsorganisation (WHO) ein. Anhand der Farbfelder neben dem Display kön­nen Sie die Einstufung bei jeder Messung ablesen:

– Unterer Punkt (grün) bedeutet Normalwert
– Mittlerer Punkt (gelb) bedeutet Grenzwert*
– Oberer Punkt (rot) bedeutet Hochdruck*

WHO 2003

Rot

Gelb

Grün

Die Einstufung nach WHO wird mit den Messwerten abgespeichert und ist zusam­men mit diesen wieder aus dem Speicher abrufbar.

Systolischer Druck

= Oberer Wert

mmHg**

ab 140* ab 90*

120 bis 139

unter 120 unter 80

Diastolischer Druck

= Unterer Wert

mmHg**

80 bis 89

* Es genügt,

wenn bereits
einer der
Werte erhöht
ist.

** Millimeter

Hydrargyrum/
Quecksilber

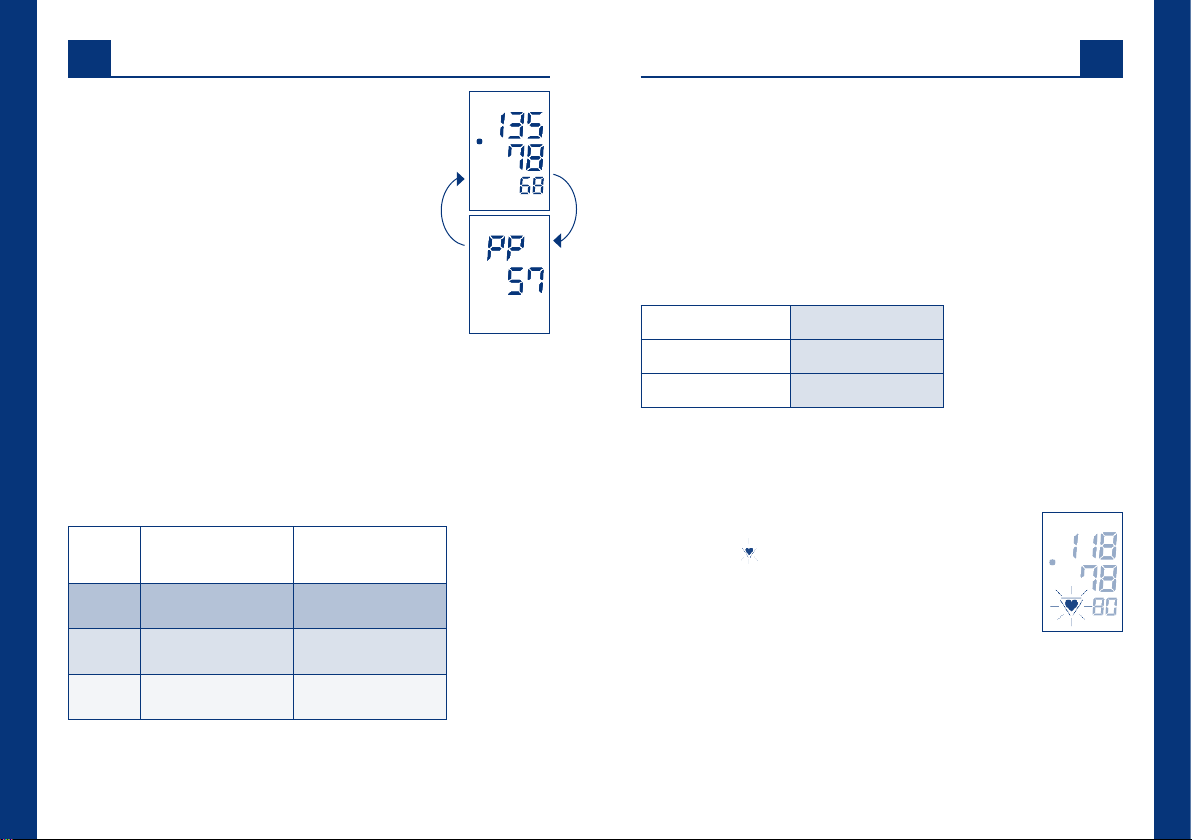

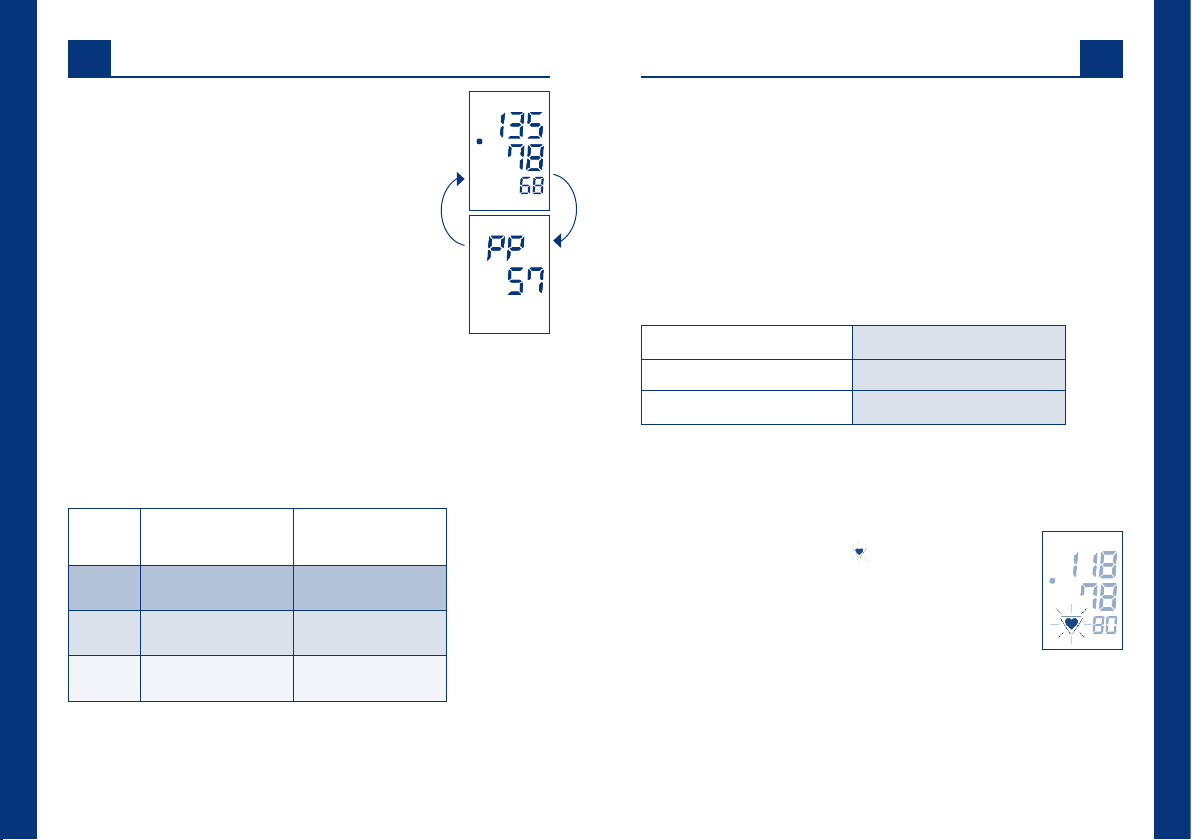

10. Pulsdruck

Der Pulsdruck – nicht zu verwechseln mit dem Pulsschlag – gibt Auskunft über
die Dehnbarkeit der Blutgefäße. Ein steifes Gefäßsystem kann sich negativ auf das
Herz-Kreislaufsystem auswirken. Studien belegen, dass das kardiovaskuläre Risiko
ansteigt, wenn der Pulsdruckwert dauerhaft größer als 65 mmHg liegt.

Das Herz arbeitet in zwei Phasen, der Kontraktionsphase (Auswurfphase, Systole)
und der Erschlaffungsphase (Füllungs- oder Ruhephase, Diastole). Der Druckunter­schied zwischen Systole und Diastole wird als Pulsdruck oder Pulsamplitude be­zeichnet. Je höher der Pulsdruck ist, desto starrer sind die Gefäße.

hoher Pulsdruck

erhöhter Pulsdruck

normaler Pulsdruck

Sollte Ihr Pulsdruck dauerhaft über 55 mmHg liegen, sprechen Sie mit Ihrem Arzt.

über 65 mmHg

55 bis 65 mmHg

unter 55 mmHg

11. Unregelmäßige Pulswellen

Sollte nach einer Messung das Zeichen für unregelmäßi­ge Pulswellen „ “ blinken, hat das Gerät während der
Messung ungleichmäßige Pulse registriert. Dies kann durch
Herzrhythmusstörungen, Bewegungsstörungen, Sprechen
oder auch durch Tiefenatmung ausgelöst werden. Das Sym­bol wird mit der jeweiligen Messung abgespeichert.

Häugeres Erscheinen des Symbols kann durch Herzrhythmusstörungen hervorge­rufen werden und muss mit dem behandelnden Arzt abgeklärt werden! Deshalb
sollten Messergebnisse mit blinkender Pulsanzeige kritisch angesehen und unter
günstigeren Bedingungen wiederholt werden.

DE-14 DE-15

deutsch

B

Bedienung des GerätesBedienung des Gerätes

B

12. Verwendung des Speichers

deutsch

Gemessene Ergebnisse werden automatisch im Speicher abgelegt. Der Speicher
kann bis zu 60 Ergebnisse und den Durchschnittswert speichern. Wenn mehr als 60
Messwerte gespeichert sind, wird der älteste Messwert (No. 60) gelöscht, um den
neuesten Wert (No. 1) aufzuzeichnen.

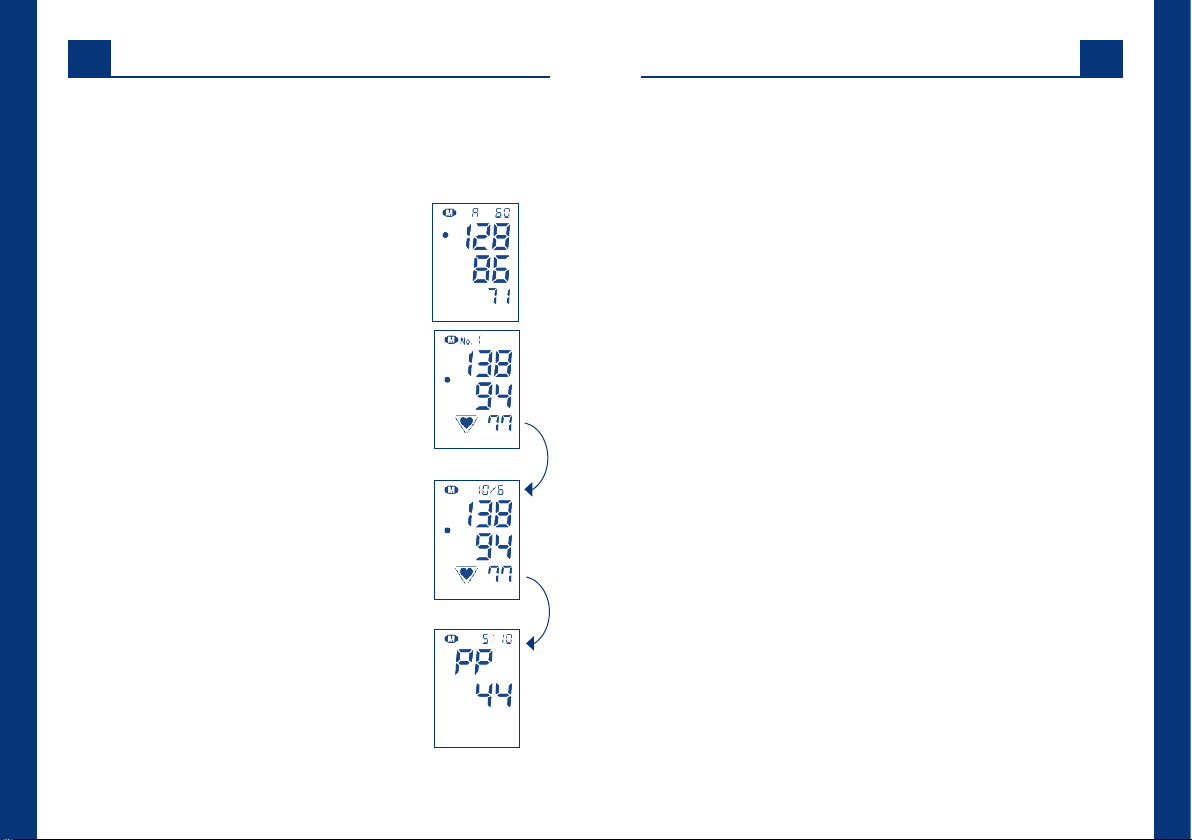

Um Daten abzurufen, drücken Sie die Speicher-Taste. Der
Durchschnittswert der gespeicherten Ergebnisse wird mit
„A“ angezeigt, die Werte Systole, Diastole und Puls sowie
der Pulsdruck (PP) werden abwechselnd im Display sicht­bar.

Durch erneutes Drücken der Speicher-Taste erscheinen
die zuletzt gemessenen Werte (No. 1). Bei aktivierter Da­tum/Uhrzeit-Funktion, werden Systole, Diastole und Puls
abwechselnd mit Speichernummer und Datum angezeigt,
danach der Pulsdruck (PP) mit der Uhrzeit.

Durch wiederholtes Drücken der Speicher-Taste werden die
weiteren Messwerte aufgerufen.

Die gespeicherten Daten sind etwa 30 Sekunden auf dem
Display sichtbar. Danach schaltet sich das Gerät aus.

Um einzelne Messwerte zu löschen, rufen Sie mit der Speicher-Taste durch mehr­maliges Drücken den gewünschten Messwert auf. Drücken Sie die Speicher-Taste
erneut und halten Sie sie gedrückt, bis die Anzeige zuerst blinkt und danach kom­plett erlischt.

Um den gesamten Speicher zu löschen, rufen Sie die jeweilige Durchschnittswertan­zeige (A) auf, drücken Sie die Speicher-Taste erneut und halten Sie sie gedrückt, bis der
Mittelwert zuerst blinkt und danach komplett erlischt.

Wenn kein Wert gespeichert ist, gibt es keine Anzeige.

deutsch

DE-16 DE-17

C

Was Sie über Blutdruck wissen sollten

Technische Informationen

D

1. Der systolische und diastolische Blutdruckwert

deutsch

Herz- und Blutkreislauf haben die wichtige Aufgabe, alle Organe und Gewebe des Kör­pers ausreichend mit Blut zu versorgen und Stoffwechselprodukte abzutransportieren.
Das Herz zieht sich dazu in regelmäßigem Rhythmus etwa 60-80 mal pro Minute zu­sammen und dehnt sich wieder aus. Der Druck des strömenden Blutes, der beim Zusam­menziehen (Kontraktion) des Herzens auf die Arterienwände entsteht, wird als Systole
bezeichnet. Der Druck in der darauf folgenden Erschlaffungsphase, wenn sich das Herz
wieder mit Blut füllt, wird als Diastole bezeichnet. Bei Ihrer täglichen Messung ermitteln
Sie beide Werte.

2. Warum Sie unterschiedliche Werte messen

Unser Blutdruck reagiert wie ein empndliches Messinstrument auf äußere und
innere Einüsse. Schon geringfügige Änderungen können auf ihn einwirken. Das
macht verständlich, dass häug beim Arzt oder Apotheker gemessene Werte höher
sind als jene, die Sie zu Hause in gewohnter Umgebung erhalten. Aber auch Wet­terumschwung, Klimawechsel, körperliche und seelische Belastungen können sich
auswirken.

3. Warum regelmäßig Blutdruck messen?

Auch die Tageszeit hat einen Einuss auf die Höhe des Blutdruckes. Tagsüber sind
die Werte meist höher als während der Ruhephasen in der Nacht. Einmalige und
unregelmäßige Messungen sagen daher kaum etwas über den tatsächlichen Blut­druck aus. Eine zuverlässige Beurteilung ist nur möglich, wenn regelmäßig Einzel­messungen durchgeführt werden. Besprechen Sie die Messwerte mit Ihrem Arzt.

1. Fehler- und Errormeldungen

Aufgetre­tener Fehler

Anzeige Err

- 300

Anzeige
Err - 1

Anzeige
Err - 2

Anzeige
Err - 3

Unge­wöhnliche
Messwerte

Mögliche Ursache Abhilfe

Manschetten-Überdruck. Durch
Bewegen des Arms bzw. des
Körpers wurde die Manschette bis
zum Maximum aufgepumpt.

Evtl. ist der Schlauch geknickt oder
der Luftstecker verstopft.

Messfehler. Messung konnte wegen
Bewegen des Arms bzw. des Kör­pers nicht durchgeführt werden.

Aufpumpfehler, Druck wird zu
schnell oder zu langsam aufgebaut.

Störung wurde erkannt. - Wiederholen Sie die Messung

Ablassrate zu hoch oder zu niedrig. Bei mehrmaligem Auftreten

Herzrhythmusstörungen, Bewe­gungsstörungen, Zittern, Wackeln
(Artefakte), Tiefenatmung etc.

Bewegen bzw. Sprechen während
der Messung, Ruhezeit nicht
eingehalten. Füße evtl. überkreuzt,
Rauchen oder Kaffeegenuss.

deutsch

- Wiederholen Sie die Messung

- Bewegen Sie den Arm nicht

- Sprechen Sie nicht

- Schlauchleitung mit Luftstecker
auf Durchgängigkeit überprüfen

- Wiederholen Sie die Messung

- Bewegen Sie den Arm nicht

- Sprechen Sie nicht

Sitz des Luftsteckers überprüfen,
Messung wiederholen.

- Bewegen Sie den Arm nicht

- Sprechen Sie nicht

Service-Telefon anrufen.

Messung nach 3-5 Minuten Ruhe
wiederholen. Eventuelle Einüsse
(je nach Schwere der Arrhythmien)
auf die Messergebnisse müssen mit
dem Arzt besprochen werden!

Bedingungen prüfen und Messung
wiederholen. Anwendungshinweise
S. DE-9 beachten.

DE-18

DE-19

D

deutsch

Aufgetretener
Fehler

Anzeige 0
0

Messung wurde
unterbrochen und
Manschette erst
entlüftet und wie­der aufgepumpt

Nach Einschalten
erscheint keine
Anzeige

Messung wird
abgebrochen

Messwerte sind
extrem hoch bzw.
niedrig

Mögliche Ursache Abhilfe

Start/Stop-Taste wurde
versehentlich während des
Batteriewechsels gedrückt.

Starke Unruhen von Puls oder
durch Bewegung erkannt,
Gerät verwirft Messung und
startet neu.

Bewegung während der
Messung

Batterien falsch eingelegt? Position Batterien überprüfen.

Batterien leer? Batterien austauschen

Batteriefach verschmutzt? Batteriefach reinigen.

Batterien leer? Batterien austauschen.

Wurde die richtige Mess-Positi­on eingehalten?

Wurde die nötige Ruhe vor der
Messung eingehalten?

Gerät mit der Start/Stop-Taste aus­und wieder einschalten.

Gegebenenfalls Messung abbre­chen, nach 5 Minuten Ruhepause
neu messen.

Gegebenenfalls Messung abbre­chen, nach 5 Minuten Ruhepause
neu messen.

Wiederholen Sie die Messung und
achten Sie auf die korrekte Kör­perhaltung. Bewegen Sie den Arm
nicht und sprechen Sie nicht.

Wiederholen Sie die Messung nach
ca. 3 -5 min Pause.

- Bewegen Sie den Arm nicht

- Sprechen Sie nicht

Technische InformationenTechnische Informationen

2. Kundendienst

Eine Reparatur des Gerätes darf nur durch den Hersteller oder eine ausdrücklich
dazu ermächtigte Stelle erfolgen.

Bitte wenden Sie sich an:
UEBE Medical GmbH
Zum Ottersberg 9
97877 Wertheim, Deutschland
Tel.-Nr.: +49 (0) 9342/924040
Fax-Nr.: +49 (0) 9342/924080
E-mail: [email protected]
Internet: www.uebe.com

3. Technische Daten

Gerätetyp: Digitales Automatikgerät mit Elektropumpe zur

Blutdruckmessung am Oberarm

Gerätemaß: L = 140 mm x B = 130 mm x H = 60 mm

Gewicht: 290 g ohne Batterien

Anzeige: LCD-Anzeige (Flüssigkristallanzeige) für Mess-

werte und Kontrollanzeigen

Speicher: 60 Messwerte (automatische Speicherung) und

Mittelwert (A)

Messverfahren: Oszillometrische Bestimmung von Systole,

Diastole und Puls

D

deutsch

Referenzverfahren der

Auskultatorische Messung

klinischen Prüfung:

Aufpumpdruck: Fuzzy logic gesteuert

DE-20 DE-21

D

Technische InformationenTechnische Informationen

D

Druckanzeigebereich: 0-300 mmHg

deutsch

Messbereich: Systolisch: 50-250 mmHg

Fehlergrenzen: Blutdruckmessung: entspricht EN 1060 Teil 3

Seriennummer: Auf dem Gerät bendet sich eine Seriennummer

Stromversorgung: Batterietyp: 4 x 1,5 V Mignon-Zellen Alkali-Mangan

Manschette: Manschette Type UPW (für Armumfang 23-43 cm)

Betriebsbedingungen: Umgebungstemperatur 10 bis 40 °C

Lager- und Transportbedin­gungen:

Luftablassventil: Elektronisch geregelt
Automatische Abschaltung: ca. 3 Minuten nach Messende

Schutzklasse IP: IP 20: Geschützt gegen feste Fremdkörper mit

Zu erwartende Betriebsle­bensdauer:

Klassikation: Interne Stromversorgung durch Batterie.

Diastolisch: 40-150 mmHg
Pulsmessung: 40-160 Puls/min

Druckmessung: ± 3 mmHg
Pulsmessung: ± 5%

SN welche das Gerät eindeutig identiziert.

(LR 6) oder Lithium (FR 6), Lebensdauer: Mehr als
800 Messungen in 2 Jahren

Optional: stabilisiertes Netzteil Type A1, Ausgang 6
VDC, Minimum 600 mA

Oder optional zusätzlich
Bügelmanschette Type US (für Armumfang 17-25 cm)

Rel. Luftfeuchtigkeit bis 85% nicht kondensierend
Luftdruck 700 bis 1040 hPa

Umgebungstemperatur -5 bis 50 °C
Rel. Luftfeuchtigkeit bis 85% nicht kondensierend
Luftdruck 700 bis 1040 hPa

Durchmesser ab 12,5 mm, kein Schutz gegen Wasser.
5 Jahre

4. Original-Ersatzteile und Zubehör:

Folgende Original-Ersatzteile bzw. Zubehör können Sie über den Fachhandel erhal­ten:

Manschette UPW (für Armumfang 23-43 cm)
Art.Nr. 2403001
PZN 0044977

Bügelmanschette US (für Armumfang 17-25 cm)
Art.Nr. 2403005
PZN 0044960

Netzteil Type A1
Art. Nr. 2401020
PZN 3558547

Technische Änderungen vorbehalten.

Hersteller:
UEBE Medical GmbH

Zum Ottersberg 9
D-97877 Wertheim

DE-22 DE-23

deutsch

D

Symbol Schutzgrad P2757C.ai 20.01.2010 09:22:19

Technische Informationen

Allgemeine Bestimmungen

E

5. Messtechnische Kontrolle

deutsch

(vormals Eichung)

Generell wird eine messtechnische Kontrolle im Abstand von 2 Jahren empfohlen.
Fachliche Benutzer sind in Deutschland allerdings gemäß „Medizinprodukte-Betrei­berverordnung“ dazu angehalten.

Diese kann entweder durch die UEBE Medical GmbH, eine für das Messwesen zu­ständige Behörde oder durch autorisierte Wartungsdienste erfolgen. Bitte beachten
Sie dazu Ihre nationalen Vorgaben.

Zuständige Behörden oder autorisierte Wartungsdienste erhalten auf Anforderung
eine „Prüfanweisung zur messtechnischen Kontrolle“ vom Hersteller.

Achtung: Ohne Erlaubnis des Herstellers dürfen an diesem Gerät keine Verände­rungen, z.B. Öffnen des Gerätes (ausgenommen Batterieaustausch) vorgenommen
werden.

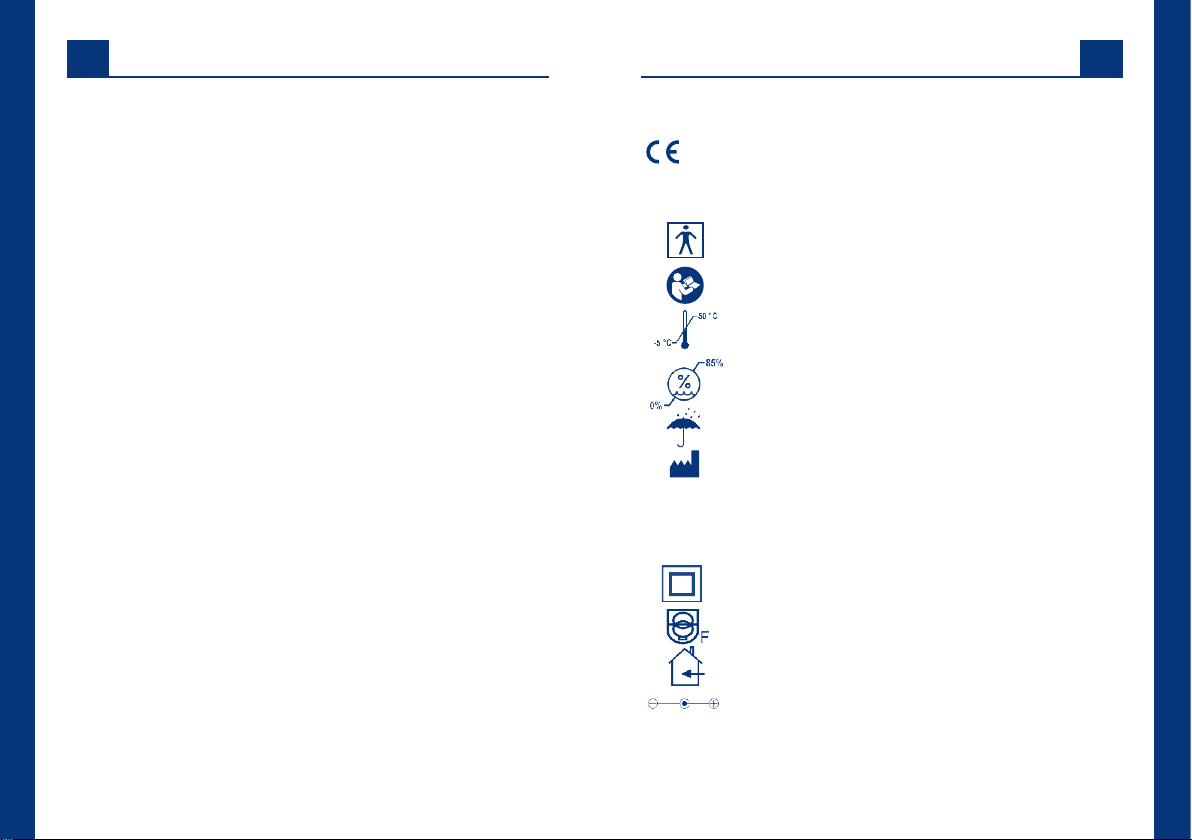

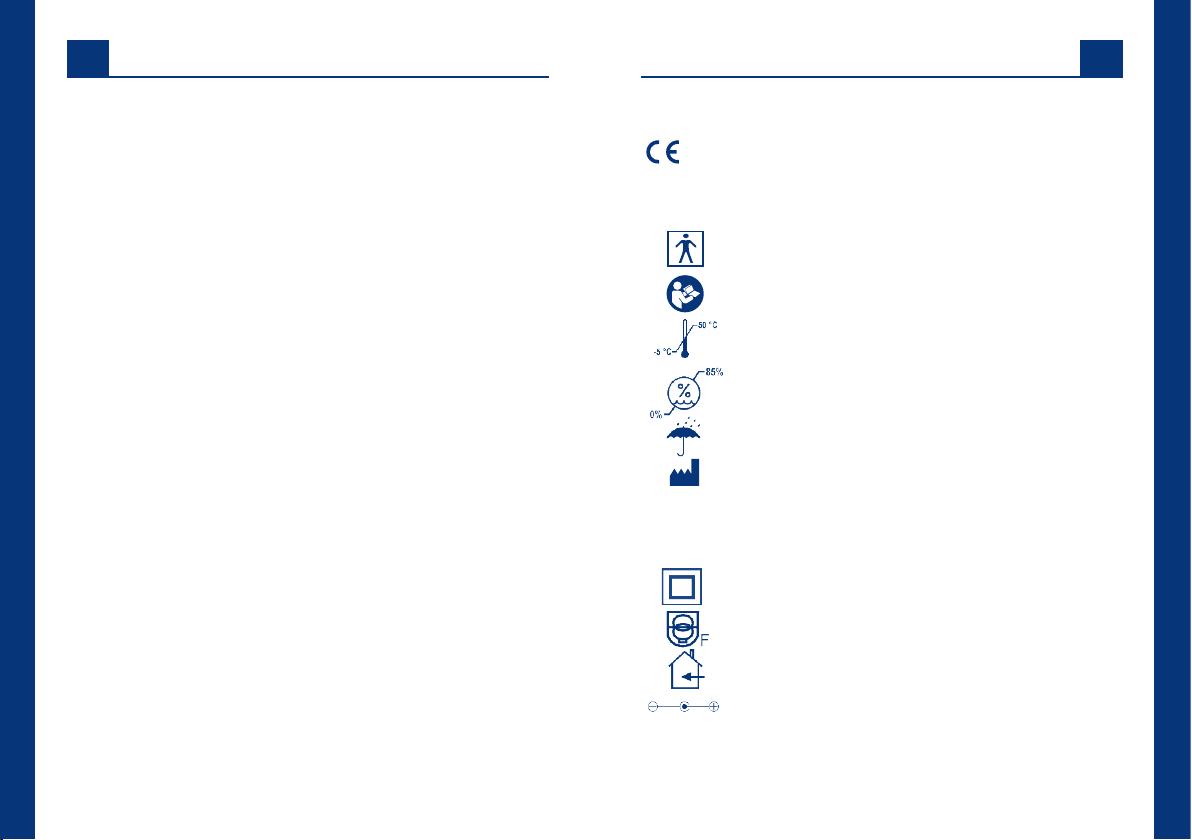

1. Zeichenerklärung

Dieses Produkt hält die Richtlinie 93/42/EWG des Rates vom 5.

0123

September 2007 über Medizinprodukte ein, die am 21. März 2010
in Kraft getreten ist und trägt das Zeichen CE 0123 (TÜV SÜD Pro­duct Service GmbH).

Schutzgrad gegen elektrischen Schlag: TYP BF

Gebrauchsanleitung beachten

Lager- und Transportbedingungen
Umgebungstemperatur -5 bis 50 °C

vor Feuchtigkeit schützen
Rel. Luftfeuchtigkeit bis 85%

Trocken halten

Hersteller

Netzteilangaben:

Bei Verwendung des optional erhältlichen Netzteils:

Schutzklasse II (doppelte Isolierung)

Innenliegende Sicherung

Nur im Haus verwenden

deutsch

DE-24

Polarität innen Plus

DE-25

E

Allgemeine Bestimmungen

Pege des Gerätes

F

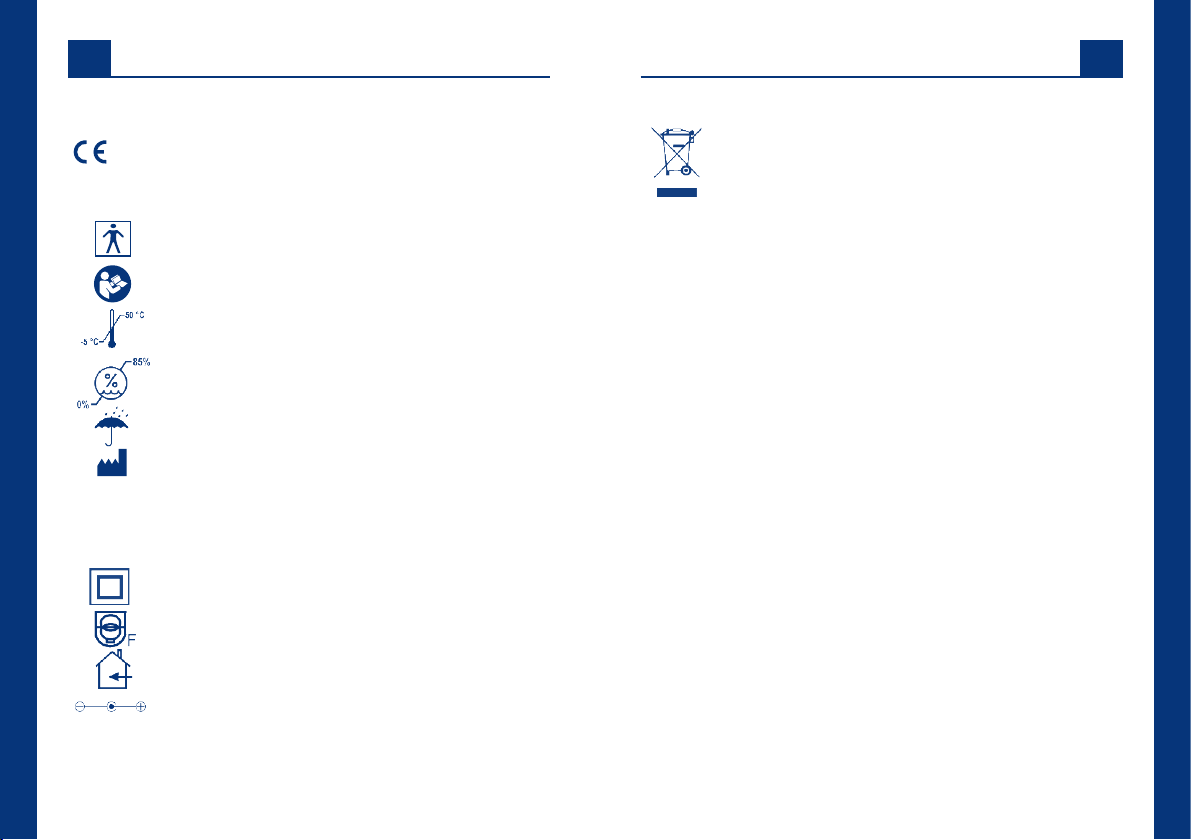

2. Entsorgung

deutsch

Batterien und technische Geräte gehören nicht in den Hausmüll,
sondern müssen bei den entsprechenden Sammel- bzw. Entsor­gungsstellen abgegeben werden.

• Das Gerät enthält empndliche Teile und muss vor starken Temperatur­schwankungen, Luftfeuchtigkeit, Staub und direktem Sonnenlicht geschützt
werden.

• Das Gerät ist nicht stoß- oder schlagfest. Wir empfehlen nach größeren Stürzen
oder Schlägen die Unversehrtheit und Genauigkeit der Displayanzeige über­prüfen zu lassen.

• Das Gerät ist nicht wasserdicht.

• Falls das Gerät bei der Benutzung verschmutzt, verwenden Sie ein weiches,

trockenes Tuch, um das Gerät zu reinigen. Verwenden Sie kein Benzin, Verdün­ner oder andere starke Lösungsmittel.

• Manschette nicht schrubben oder in der Maschine waschen. Falls die Man­schette bei der Benutzung verschmutzt, verwenden Sie zur Reinigung ein syn­thetisches Reinigungsmittel und reiben Sie die Oberäche sanft.

• Wenn das Gerät geöffnet war, muss es einer messtechnischen Kontrolle durch
eine autorisierte Institution unterzogen werden.

• Vergewissern Sie sich, dass keine Flüssigkeit in den Luftschlauch gelangt.
Gründlich trocknen lassen.

deutsch

DE-26

DE-27

G

Garantieleistungen

deutsch

Das Gerät wurde mit aller Sorgfalt hergestellt und geprüft. Für den Fall, dass es
trotzdem bei Auslieferung Mängel aufweisen sollte, geben wir eine Garantie zu den
nachfolgenden Konditionen:

1. Während der Garantiezeit von 3 Jahren ab Kaufdatum beheben wir solche
Mängel nach unserer Wahl und auf unsere Kosten in unserem Werk durch
Reparatur oder Ersatzlieferung eines mangelfreien Gerätes. Die Kosten der
Rücksendung des Gerätes in unser Werk trägt der Einsender. Unfrei zurück ge­sendete Reklamationen werden von UEBE nicht angenommen.

2. Nicht unter die Garantie fallen die normale Abnutzung von Verschleißteilen oder
Schäden, die durch Nichtbeachtung der Gebrauchsanleitung, unsachgemäße
Handhabung (z.B. ungeeignete Stromquellen, Bruch, ausgelaufene Batterien)
und/oder Demontage des Gerätes durch den Käufer entstehen. Ferner werden
durch die Garantie keine Schadenersatzansprüche gegen uns begründet.

3. Garantieansprüche können nur in der Garantiezeit und durch Vorlage des Kauf­beleges geltend gemacht werden. Im Garantiefall ist das Gerät zusammen mit
dem Kaufbeleg und Beschreibung der Reklamation zu senden an

UEBE Medical GmbH
Service-Center
Zum Ottersberg 9
97877 Wertheim
Deutschland

Die Kosten der Rücksendung des Gerätes in unser Werk trägt der Einsender. Un­frei zurück gesendete Reklamationen werden von UEBE nicht angenommen.

4. Die gesetzlichen Mängelansprüche des Käufers gegen den Verkäufer gemäß §
437 BGB werden durch die Garantie nicht eingeschränkt.

Garantie

Bitte beachten Sie: Im Garantiefall bitte unbedingt den Kaufbeleg bei­legen.

DE-28

Table of contents

Safety instructions

A

1.

Important patient instructions

2.

Important technical details

Operating the unit

B

Unit description

1.
Control displays

2.
Important instructions for use

3.
Initial operation of the unit

4.
Inserting/replacing batteries

5.
Activating and setting the date/time

6.
Attaching the cuff

7.
Measuring blood pressure

8.
WHO trafc light function

9.
Pulse pressure

10.
Irregular pulse waves

11.
Using the memory

12.

What you should know about blood pressure

C

Systolic and diastolic blood pressure values

1.
Reasons for measuring different values

2.
Why you should measure blood pressure regularly

3.

Technical information

D

1.

Failure and error messages

2.

Customer service

3.

Technical data

4.

Original spare parts and accessories

5.

Metrological inspection

E

General provisions

1.

Explanation of symbols

2.

Disposal

F

Maintaining the unit

G

Warranty

31
32

34
35
36
37
37
38
39
40
41
42
42
43

45
45
45

46
47
47
50
51

52
53

54
55

english

Introduction

Safety instructions

A

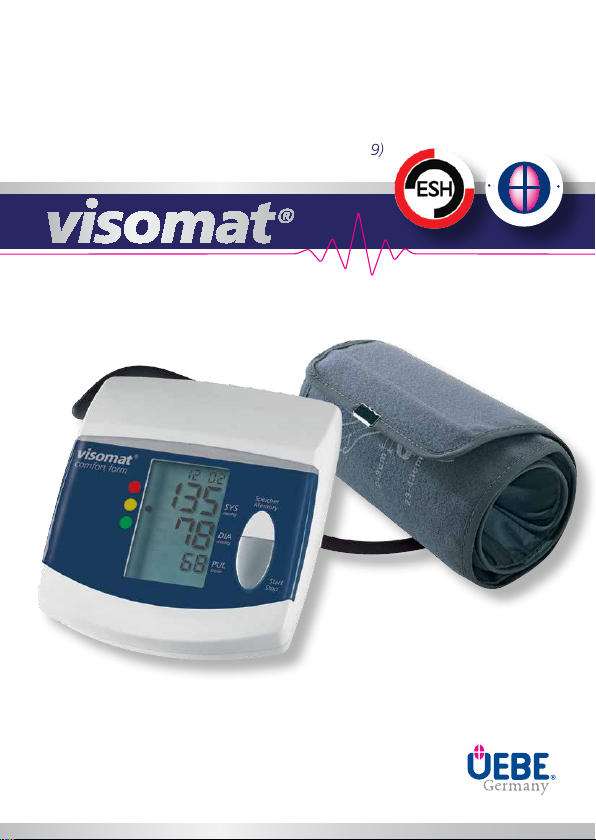

Thank you for choosing the visomat® comfort form upper arm blood pressure

english

monitor (also referred to in the following as the unit).

This unit is recommended to patients with unstable blood pressure for measuring
their blood pressure at home and for therapy support.

visomat® comfort form uses the oscillometric method for measuring blood pressure
and pulse rate on the upper arm.

The cuff is rst placed as shown in the illustration on the cuff on the upper arm
and then connected to the unit. When the Start/Stop button is pressed, the system
starts to build up pressure automatically. Within a very short space of time the unit
records the small oscillations within the cuff which occur owing to expansion and
contraction of the arteries in the arm (heartbeat). The automatic build-up of pressure
usually stops approx. 40 mmHg above the systolic value (fuzzy logic). Then the
actual measurement process starts while the cuff is being deated. The amplitude of
each pressure wave is measured in millimetres of mercury (mmHg), converted and
displayed in the LCD as a digital value.

As well as indicating systole, diastole and pulse, the unit offers a date/time function
and additional displays for determining irregular pulses and pulse pressure. Irregular
pulses may be an indication of an irregular heartbeat but also of restlessness during
the measurement. Pulse pressure provides an indication of the stretchability of the
blood vessels. A memory stores the last 60 measurement results in each case for
comparison.

These instructions are intended to help the user to use the digital blood pressure
monitor safely and efciently and must be kept with the product and forwarded, if
applicable.

The unit must be used in accordance with the procedures contained in these
instructions and must not be used for other purposes. Please read these instructions
carefully before using the unit.

1. Important patient instructions

• The unit is designed for non-invasive measurement of the systolic and diastolic
blood pressure on the upper arm, as well as measurement of the pulse rate of
adults, i.e. 15 years of age and older. Blood pressure measurements on children
require specialist knowledge! Please consult your doctor if you wish to measure
the blood pressure of a child. Do not under any circumstances use the unit on
a baby/infant.

• The standard cuff supplied is designed for an upper arm circumference of 23­43 cm. A smaller cuff (accessory Page EN-50) is optionally available for arm
circumferences of 17-25 cm.

• The measurement results of automatically measuring blood pressure monitors
may be falsied by pregnancy, irregular heartbeats, or arteriosclerosis. Measure
your own blood pressure in cooperation with your doctor.

• Do not under any circumstances place the cuff on or over any critical point, e.g.
wound, aneurysm, etc. Risk of injuries! The supply via an intravascular access
(infusion) could possibly be interrupted.

• Make sure the air hose is not kinked. A kinked air hose can prevent the cuff
from deating and thereby interrupt the blood ow in the arm for too long.

• The unit contains small parts which could be swallowed by children. It should
therefore be kept out of the reach of children at all times. The airhose poses a
risk of strangulation. Please follow instructions regarding the handling of cuff
to avoid such risk.

• If you have had a mastectomy, do not measure blood pressure on the side of
the body where the breast has been removed together with the lymph nodes
from the armpit.

english

EN-30

EN-31

A

Safety instructionsSafety instructions

A

• Measuring your own blood pressure does not constitute treatment. Do not

english

modify of your own accord the dosage of drugs/medication prescribed by your
doctor.

• Please refer to the chapter “Important instructions for use” (Page EN-36)
before conducting any measurements yourself.

2. Important technical details

• A constantly good power supply to the unit is necessary for trouble-free blood
pressure measurements.

– Please use long-life alkaline batteries only (LR6).
– Always replace all batteries simultaneously during battery replacement.
– You will need 4 x 1.5 V batteries. Rechargeable batteries have a voltage of

only 1.2 V and are thus not suitable.

– When using the unit with a mains adapter, please use the type A1 mains

adapter specially tested for medical devices only.

– Make sure when operating the unit with the mains adapter that the unit can

be disconnected from the mains power supply at all times.

– If the unit is not used for an extended period of time, please remove the

batteries. Essentially, all batteries can leak.

• The unit must only be operated with original spare parts. The warranty will be
invalidated if the unit is damaged by non-approved accessories!

• Using the unit in the immediate vicinity of mobile phones, microwave
appliances or other devices with strong electromagnetic elds may result in
impaired functioning. Maintain a minimum distance of 3 m from such devices
when using this unit.

• The display of the pulse frequency is not suitable for checking the frequency of
cardiac pacemakers. Cardiac pacemakers and blood pressure monitors do not
inuence each other regarding their mode of operation.

• Never open or modify the unit or the cuff - this is a medical device. (Exception:
replacing batteries). If the unit has been opened, it must be subjected to a
metrological inspection by an authorised institution.

• The cuff may be inated on the arm only.

• Please comply with the specied operating conditions for measurement. See

Technical data, Page EN-47.

• The ination and measuring procedure can be cancelled by pressing the Start/
Stop button or by removing the cuff. In this case, the unit stops the ination
procedure and deates the cuff.

english

EN-32 EN-33

B

Operating the unitOperating the unit

B

1. Unit description

english

6

1

Display

2

Memory button
(memory recall button)

3

Connecting socket for mains adapter

4

Start/Stop button

5

Battery compartment (removable
battery compartment cover)

2. Control displays

Cuff

7

8

5

9

10

1
2

3

4

6

Air socket/air connector

7

Air hose

8

Artery marking

9

White marking for arm circumference

10

Cuff

11

Measurement arrow for arm
circumference

11

Memory location or date/time

1

SYS = Systole

2

DIA = Diastole

3

PUL 1/min = Pulse calculates pulse

4

frequency per minute

Battery charge display

5

Failure and error messages (Page EN-46) Err-300, -1, -2 …

10

9

8
7
6

Deate cuff

6

Pulse signal display or irregular

7

pulse waves

Inate cuff

8

WHO classication (Page EN-41)

9

Memory identier

10

1

2

3

4

5

english

EN-34 EN-35

B

Operating the unitOperating the unit

B

3. Important instructions for use

english

• Refrain from drinking alcoholic or caffeinated beverages and smoking at least
one hour before measuring.

• Please rest at least 5 minutes before measuring. Depending on the previous
degree of stress/exertion, this can even require up to one hour.

• Expose the upper arm, the clothes must not impair the blood ow in or from the
arm as this inuences the blood pressure at the measurement point.

• Body posture must be relaxed:

– For this purpose, sit at a table (if possible the height of a dining table, not

a coffee table!).
– Rest your back against the backrest of the chair.
– Rest your forearm completely at, with the palm of your hand facing

upwards.
– Place your feet on the oor and do not cross your legs.

• It is absolutely essential to sit still and remain quiet. Irregular movements,
vibrations (shaking), talking and breathing heavily will affect and may even
falsify the measurement. Look out for irregular pulse signals in the display; if
necessary, repeat the measurement under more favourable conditions.

• Unusual measurement results are possible with all automatically measuring
blood pressure measurement systems from time to time. Check yourself:
did you comply with the instructions for use above? If necessary, repeat the
measurement after allowing the blood circulation in the arm to recuperate
briey; rest for about 3-5 minutes for this purpose. Tip: Remain seated, your
monitor will switch off automatically about 3 minutes after a measurement.
Afterwards, we recommend that you repeat the measurement.

• Blood pressure is not a xed value. It may uctuate upwards or downwards by
more than 20 mmHg on patients within a few minutes.

• In order to rule out differences between left and right and to obtain
comparable measurement results, it is important always to take blood
pressure measurements on the same arm. Ask your doctor which arm he/she
recommends you take your measurements on.

4. Initial operation of the unit

Insert the supplied batteries into the unit.

If the unit is to be operated from the mains power supply, the cable plug of the mains
adapter (not included in the scope of delivery) must be inserted into the connection
socket on the right side of the unit. The batteries are switched off automatically.

Please use only the UEBE type A1 mains adapter. See original spare parts and
accessories, Page EN-50.

5. Inserting/replacing batteries:

• Opening the battery compartment
Remove the cover of the battery compartment on the underside of the unit.

• Inserting batteries
Remove the old batteries from the unit and insert the new ones. Please observe
proper polarity (marking in battery compartment).

• Closing the battery compartment
Close the battery compartment by clipping the battery cover
back into the unit.

When the display shows the “Flat battery “ symbol for the
rst time, the unit will still have enough charge for about 30
measurements. Please change the batteries during this period.

english

EN-36 EN-37

B

Operating the unitOperating the unit

B

6. Activating and setting the date/time

english

The unit has a date/time function which you can activate where necessary. This
function is deactivated when the unit is delivered.

Activating the date/time function

To activate the date/time function, press the Start/Stop button and then immediately,
while the full display is visible, the Memory button. This function can be deactivated
again at any time in the same way.

Setting the date/time

The four-digit number representing the year appears in the
display rst (Fig. 1). Press the Memory button to set the year.
Press the Start/Stop button to conrm the selected year and
proceed to setting the date.

Set the month with the Memory button and conrm this
with the Start/Stop button. Set the day, hours and minutes
in the same way (Fig. 2, Fig. 3).

Changing the date/time

To change the date/time function, take out a battery and
wait until the display goes blank. Now you can reactivate
the date/time function and reset the date and time again.

Deactivating the date/time function

To deactivate the date/time function, press the Start/Stop
button and then immediately the Memory button.

When the date/time function is activated, the time is also
shown in the display when the unit is switched off.

Fig. 1

Fig. 2

7. Attaching the cuff

• Expose the upper arm.

• Push the cuff onto the upper arm until the lower

edge of the cuff is 2-3 cm above the crook of the
arm (Fig. 1, Fig. 2).

• When using the unit on the left arm, the air hose
runs to the unit through the middle of the crook
of the arm so that the 4 cm long artery marking
is automatically located centrally above the pulse
position (Fig. 3).

• When using the unit on the right arm, the cuff
must be rotated to the left until the artery marking
is on the pulse position. The air hose then runs
along the inside of the upper arm (Fig. 4).

• The cuff should be tightened to such an extent
that 2 ngers can still be inserted between arm
and cuff. Tip:

– Bend your arm slightly.
– The upper arm muscle is tensioned slightly.
– This slightly increases the circumference of the

arm.

• Now pull the free cuff end tight and close the
Velcro fastener (Fig. 5).

• Check if the measurement arrow on the cuff is
inside the “marking for arm circumference“ at the
edge of the cuff.

Fig. 3

english

Fig. 1

Fig. 2

Fig. 4

Fig. 3

Fig. 5

EN-38 EN-39

B

Operating the unitOperating the unit

B

• Lay your extended and relaxed arm with the cuff on the dining table and do

english

not move it during the measurement; do not talk. The palm of your hand should
be facing upwards.

• Connect the cuff connector to the cuff socket on the left-hand side of the unit.
Make sure the connector is fully inserted into the unit.

8. Measuring blood pressure

• Switch on the unit by pressing the Start/Stop button.

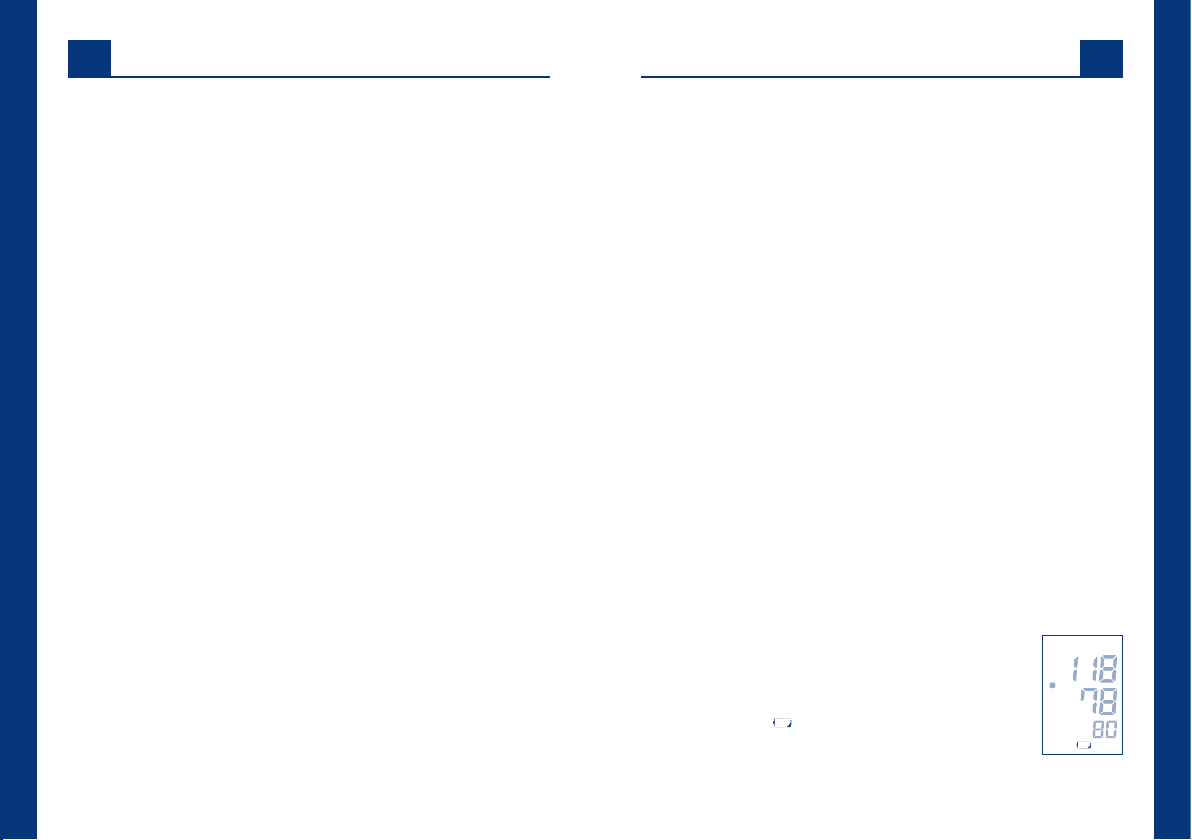

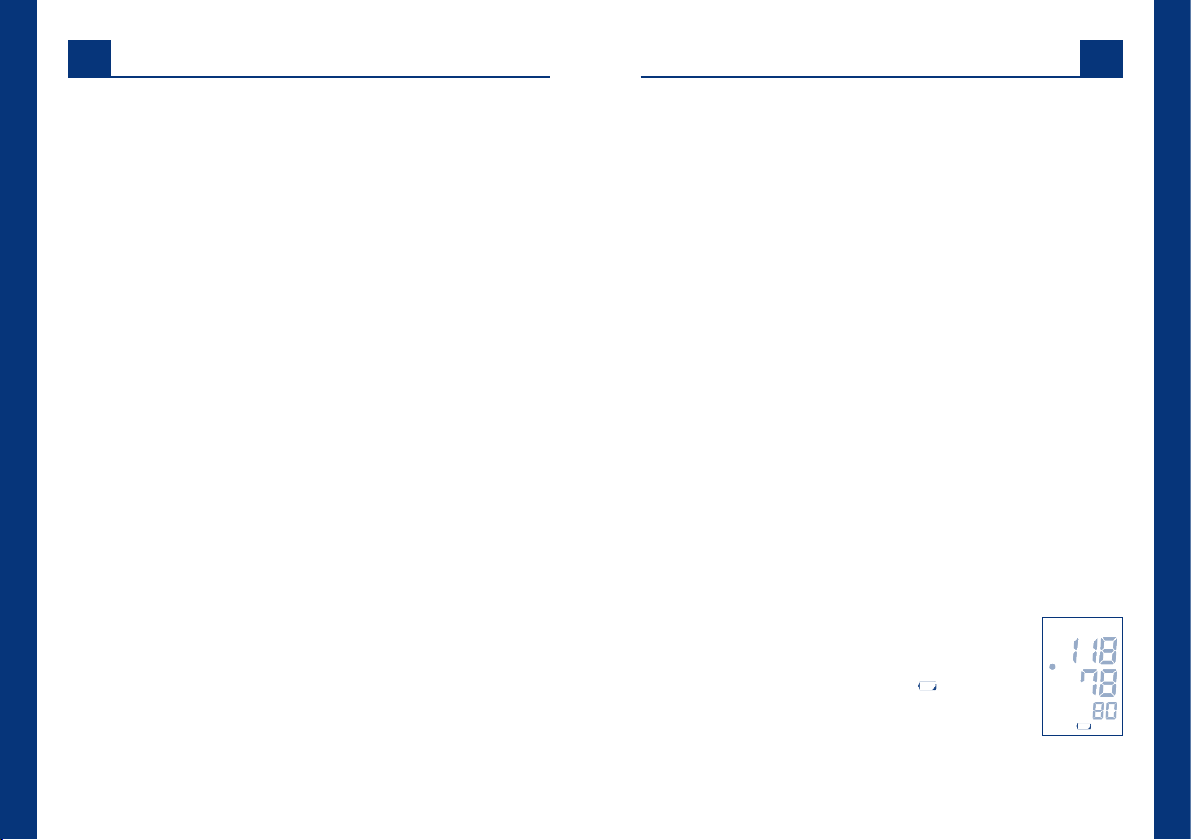

The following display is visible.

• The automatically controlled ination process begins
once the unit has completed its calibration against the
ambient air pressure.

• The cuff is inated to the required pressure. A “▲”
ashes in the display.

• Then the actual measurement process starts while
the cuff is being deated. The “♥” symbol ashes in
the display, and a beep sounds to denote the pulse
frequency.

• A long beep denotes the end of measurement. The cuff
is automatically deated.

• The determined values of systole, diastole and
pulse and the pulse pressure (PP) are shown
alternately in the display.

• The unit switches off automatically after approx.
3 minutes.

9. WHO trafc light function

The unit categorises the blood pressure readings according to the guidelines of
the World Health Organisation (WHO). You can use the coloured elds to read the
categorisation of each reading:

– Lower dot (Green) signies normal value
– Middle dot (Yellow) signies borderline value*
– Upper dot (Red) signies high pressure*

WHO 2003

Red

Yellow

Systolic pressure

= Upper value

mmHg**

from 140* from 90*

120 to 139

Diastolic pressure

= Lower value

mmHg**

80 to 89

* It is sufcient

for one of the
values to be
raised.

** millimetres of

mercury

english

Green

The categorisation according to WHO is stored with the readings and can be called
up again together with the readings from the memory.

below 120 below 80

EN-40 EN-41

B

Operating the unitOperating the unit

B

10. Pulse pressure

english

The pulse pressure – not to be confused with the pulse beat – provides an indication
of the stretchability of the blood vessels. A hard system of vessels can have a
negative effect on the cardiovascular system. Studies show that the cardiovascular
risk increases if the pulse pressure value is consistently greater than 65 mmHg.

The heart works in two phases, the contraction phase (systole) and the relaxation
phase (diastole). The pressure difference between systole and diastole is called the
pulse pressure or pulse amplitude. The higher the pulse pressure, the harder the
vessels.

High pulse pressure

Increased pulse pressure

Normal pulse pressure

If your pulse pressure is permanently above 55 mmHg, consult your doctor.

above 65 mmHg

55 to 65 mmHg

below 55 mmHg

11. Irregular pulse waves

If the “ “ symbol for irregular pulse waves ashes after a
measurement, the unit has recorded irregular pulses during
the measurement. This can be set off by an irregular heartbeat
(arrhythmia), disturbances caused by movement, talking
or even breathing in deeply. The symbol is stored with the
respective measurement.

If the symbol appears more frequently, this may be caused by an irregular heartbeat
and must be discussed with your doctor! Measurement results accompanied by
ashing pulse displays should therefore be viewed as critical and repeated under
more favourable conditions.

12. Using the memory

Measured results are automatically stored in the memory. The memory can store
up to 60 results and the average value. When more than 60 measured values have
been stored, the oldest value (No. 60) is deleted to allow the latest value (No. 1)
to be recorded.

Press the Memory button to call up data. The average value
of the stored results is displayed with “A”, the values for
systole, diastole and pulse and the pulse pressure (PP) are
shown alternately in the display.

When the Memory button is pressed again, the value
measured last (No. 1) appears. When the date/time function
is activated, systole, diastole and pulse are displayed
alternately with memory number and date, followed by the
pulse pressure (PP) and the time.

Press the Memory button repeatedly to call up further
measured values.

The stored data remain visible in the display for around 30
seconds. The unit then switches itself off.

english

EN-42 EN-43

B

Operating the unit

What you should know about blood pressure

C

To delete individual measured values, press the Memory button repeatedly to call

english

up the desired measured value. Press the Memory button again and hold it until the
value rst ashes and then disappears.

To delete the entire memory, call up the average value, press the Memory button again
and hold down until the average value has disappeared.

If no value is stored, there is no display.

1. Systolic and diastolic blood pressure values

The cardiovascular system has the important function of supplying all organs and tissues
in the body with sufcient amounts of blood and of transporting metabolites. For this,
the heart contracts and expands at a regular rate of about 60 to 80 times per minute.
The pressure of the owing blood on the artery walls caused by the heart contracting
is termed systolic. The pressure in the ensuing relaxation phase, when the heart rells
with blood, is termed diastolic. During daily measurement you determine both values.

2. Reasons for measuring different values

Our blood pressure responds to internal and external inuences like a sensitive
measuring instrument. It can be affected by even slight changes. This explains
why often values measured with the doctor or pharmacist are higher than those
measured at home in the environment you are used to. Changes in the weather,
climate changes, or physical or psychological stress can have effects as well.

3. Why you should measure blood pressure regularly

Even the time of day has an inuence on your blood pressure. During the day the
values are generally higher than during the periods of rest at night. One-off and
irregular measurements therefore say little about your actual blood pressure. A
reliable assessment is possible only when measurements are taken regularly. Discuss
the measurement values with your doctor.

english

EN-44

EN-45

D

1. Failure and error messages

english

Failure
encountered

Display Err ­300

Display Err - 1 Measurement error.

Display Err - 2 Ination error, pressure built

Display Err - 3 Deation rate too high or

Unusual
measured
values

Possible cause Corrective action

Excessive cuff pressure. Cuff
inated to maximum due to
movement of the arm or body.

The hose may be kinked or the
air connector blocked.

Measurement could not be
carried out due to movement
of the arm or body.

up too quickly or too slowly.
Fault was recognised. - Repeat measurement

too low.
Irregular heartbeat, disruptive

movements, shaking,
wobbling (objects), breathing
in deeply, etc.

Movement or talking during
measurement, resting time
not observed, feet possibly
crossed, smoking or coffee
cunsumption.

- Repeat measurement

- Do not move arm

- Do not talk

- Check that hose with
air connector is clear
(unobstructed)

- Repeat measurement

- Do not move arm

- Do not talk

Check sitting of air connector,
repeat measurement.

- Do not move arm

- Do not talk
Call the Service hotline if this

occurs repeatedly.
Repeat measurement after 3-5

minutes rest. Possible factors
(depending on the severity of
the arrhythmia) affecting the
measurement results must be
discussed with your doctor!

Check conditions and repeat
measurement. Observe
instructions for use P. EN-36.

Technical informationTechnical information

Failure
encountered

Display 0
0

Measurement
was interrupted
and cuff rst
deated and
then inated

No display after
unit is switched
on

Measurement
interrupted

Measured
values
extremely high
or low

Possible cause Corrective action

Start/Stop button
accidentally pressed while
battery was being changed.

Strong pulse restlessness or
movement detected, unit
rejects measurement

Movement during
measurement

Batteries inserted
incorrectly?

Batteries at? Change batteries.

Battery compartment dirty? Clean battery compartment.

Batteries at? Change batteries.

Was the correct
measurement position
maintained?

Was the necessary
rest observed prior to
measurement?

Switch unit off and then on
again with Start/Stop button.

If necessary, interrupt
measurement, measure again
after a break of 5 minutes.

If necessary, interrupt
measurement, measure again
after a break of 5 minutes.

Check position of batteries.

Repeat measurement,
ensuring correct body posture.
Do not move your arm and do
not speak.

Repeat measurement after a
break of approx. 3-5 mins.

- Do not move arm

- Do not talk

D

english

EN-46 EN-47

D

Technical informationTechnical information

D

2. Customer service

english

The unit may only be repaired by the manufacturer or by an expressly authorised
organisation.

Please contact:
UEBE Medical GmbH
Zum Ottersberg 9
97877 Wertheim, Germany
Phone: [phone]
Fax: [phone]
E-mail: [email protected]
Internet: www.uebe.com

3. Technical data

Unit type: Digital automatic unit with electric pump for

Dimensions: L = 140 mm x B = 130 mm x H = 60 mm

Weight: 290 g not including batteries

Display: LCD display (liquid crystal display) for measured

Memory: 60 measured values (stored automatically) and

Measurement procedure: Oscillometric determination of systole, diastole

Reference procedure of
clinical testing:

Inating pressure: Fuzzy-logic-controlled

measuring blood pressure on upper arm

values and control displays

average value (A)

and pulse

Auscultatory measurement

Pressure display range: 0-300 mmHg

Measurement range: Systolic: 50-250 mmHg

Error limits: Blood pressure measurement: corresponds to EN

Serial number: The unit bears a serial number SN which provides clear

Power supply: Battery type: 4 x 1.5 V round cells alkali manganese (LR

Cuff: Cuff type UPW (for arm circumference 23-43 cm)

Operating conditions: Ambient temperature 10 to 40 °C, rel. air humidity up

Storage and transport
conditions:

Deation valve: Electronically controlled

Automatic switch-off: approx. 3 minutes after end of measurement

Protection class IP: IP 20: Protected against solid foreign particles with a

Expected service life: 5 years

Classication: Internal power supply by battery

Diastolic: 40-150 mmHg
Pulse: 40-160 pulses/min

1060 Part 3 Pressure measurement: ± 3 mmHg, Pulse
measurement: ± 5%

identication.

6) lithium (FR 6)
Durability: over 800 measurements in 2 years

Optional: Stabilised type A1 mains adapter, output 6
VDC, minimum 600 mA

Or optionally also
Cuff type US (for arm circumference 17-25 cm)

to 85% not condensing, air pressure 700 to 1040 hPa

Ambient temperature -5 to 50 °C, rel. air humidity up
to 85% not condensing, air pressure 700 to 1040 hPa

diameter of more than 12.5 mm, no protection against
water.

english

EN-48 EN-49

D

Technical informationTechnical information

D

4. Original spare parts and accessories:

english

The following original spare parts and accessories are available from specialist
dealers:

Cuff UPW (for arm circumference 23-43 cm)
Part no. 2403001
PZN 0044977

Cuff US (for arm circumference 17-25 cm)
Part no. 2403005
PZN 0044960

Mains adapter type A1
Part no. 2401020
PZN 3558547

Subject to technical modications.

Manufacturer:

UEBE Medical GmbH
Zum Ottersberg 9
97877 Wertheim, Germany

5. Metrological inspection

(previously calibration)

Basically, a metrological inspection is recommended at intervals of 2 years. However,
professional users in Germany have to comply with the aforementioned according
to the “Regulation for Operators of Medical Devices”.

This can be implemented either by UEBE Medical GmbH, an authority responsible
for metrology, or authorised maintenance services. For this, please observe your
national provisions.

Upon request, responsible authorities or authorised maintenance services receive a
“Test instruction for metrological inspection” from the manufacturer.

Important: No modications, e.g. opening the unit (except to replace the batteries),
may be made to this unit without the manufacturer‘s prior permission.

english

EN-50 EN-51

E

Symbol Schutzgrad P2757C.ai 20.01.2010 09:22:19

General provisionsGeneral provisions

E

1. Explanation of symbols

english

This product complies with the Council Directive 93/42/EC from

0123

5 September 2007 regarding medical devices, which became
effective on 21 March 2010 and bears the mark CE 0123 (TÜV
SÜD Product Service GmbH).

Degree of protection against electric shock: TYPE BF

Please observe operating instructions

Storage and transportation conditions
Ambient temperature -5 to 50 °C

Protect against moisture/humidity
Rel. air humidity up to 85%

Keep dry

Manufacturer

Mains adapter specifications:

If using the optionally available mains adapter:

Equipment class II (double-insulated)

Internal fuse

For indoor use only

2. Disposal

english

Batteries and technical appliances must not be disposed of with
domestic waste, but should be handed in at the appropriate
collection and disposal points.

Internal polarity positive

EN-52 EN-53

F

Maintaining the unit

Warranty

G

• The unit contains sensitive parts and must be protected against strong

english

variations in temperature, air humidity, dust and direct sunlight.

• The unit is neither impact-resistant nor shock-proof. We recommend that you
have the intactness and accuracy of the display checked after heavier falls or
impacts.

• The unit is not waterproof.

• If the unit becomes dirty during use, use a soft, dry cloth to clean the unit. Do

not use benzene, thinners or other strong solvents.

• Do not scrub or machine-wash the cuff. If the cuff gets dirty during use, use a
synthetic cleaner and softly rub the surface.

• If the unit has been opened, it must be subjected to a metrological inspection
conducted by an authorised organisation.

• Make sure that liquid cannot get into the air hose. Dry thoroughly.

Warranty furnished

The device has been manufactured and tested with great care. However, in the
unlikely event of a defect being detected after delivery, we provide warranty in
accordance with the following terms and conditions:

1. During the warranty period of 3 years from the date of purchase we reserve
the right either to repair any such defect at our expense or to supply a perfect
replacement unit. The cost of returning the unit to our factory shall be borne
by the sender. UEBE shall refuse to accept return deliveries that have not been
paid for by the sender.

2. Excluded from the warranty are parts subject to normal wear and tear as well
as damage caused by non-compliance with the instructions for use, improper
handling (e.g. unsuitable power sources, breakages, leaking batteries) and/or
disassembly of the unit by the purchaser. Furthermore, no claims for damages
against us are substantiated by the warranty.

3. Warranty claims can only be advanced in the warranty period and by presenting
proof of purchase. In the event of a warranty claim, the unit must be sent to
the following address together with the proof of purchase and a description
of the complaint:

UEBE Medical GmbH
Service-Center
Zum Ottersberg 9
97877 Wertheim
Germany

The cost of returning the unit to our factory shall be borne by the sender. UEBE
shall refuse to accept return deliveries that have not been paid for by the sender.

4. In the case of defectiveness of the goods, the contractual rights of the purchaser
to claim against the seller in accordance with § 437 German Civil Code are not
limited by the warranty.

english

EN-54

Please note: In the event of a warranty claim it is essential to attach the
proof of purchase.

EN-55

Sommaire Introduction

Consignes de sécurité

A

français

1.

Remarques importantes pour le patient

2.

Remarques techniques importantes

Utilisation de l’appareil

B

Description de l’appareil

1.
Afchages des symboles

2.
Remarques importantes d’utilisation

3.
Mise en marche de l’appareil

4.
Insérer/changer les piles

5.
Activer et régler la date et l’heure

6.
Pose du brassard

7.
Mesurer la pression artérielle

8.
Signalisation OMS

9.
Tension différentielle

10.
Ondes pulsatoires irrégulières

11.
Utilisation de la mémoire

12.

Ce qu’il faut savoir sur la pression artérielle

C

La valeur systolique et diastolique de la pression artérielle

1.
Pourquoi mesurer deux valeurs différentes ?

2.
Pourquoi mesurer régulièrement la pression artérielle ?

3.

Informations techniques

D

1.

Message d’erreur

2.

Service après vente

3.

Données techniques

4.

Pièces de rechange originales et accessoires

5.

Contrôle métrologique

E

Généralités

1.

Explication des symboles

2.

Mise à rebus

F

Entretien de l’appareil

FR-56 FR-57

G

Garantie

58
59

61
62
63
64
64
65
66
67
68
69
69
70

72
72
72

73
75
75
77
78

79
80

81
82

Nous vous remercions d’avoir choisi le tensiomètre à bras visomat® comfort form
(dénommé appareil dans le présent mode d’emploi).

Cet appareil est conseillé aux patients souffrant de pression artérielle instable
désireux d’autocontrôler leur tension à domicile et sert de soutien thérapeutique.

Le visomat® comfort form utilise la méthode oscillométrique pour mesurer la tension
et le pouls au bras.

Conformément à l’illustration sur le brassard, placer d’abord le brassard autour du
bras avant de le raccorder à l’appareil. Appuyer ensuite sur la touche Start/Stop et
le système démarre automatiquement la compression. Très rapidement, l’appareil
enregistre les petites oscillations dans le brassard qui proviennent de la dilatation
et de la rétraction des artères dans le bras (battement cardiaque). La compression
automatique cesse à env. 40 mmHg au dessus de la valeur de systole (logique
oue), puis le brassard se dégone et la mesure commence. L’amplitude de chaque
oscillation est mesurée en millimètre de mercure, puis convertie et afchée sous
forme de valeur numérique sur l’écran LCD.

En plus de la mesure de la pression systolique, diastolique et du pouls l’appareil
indique la date et l’heure et les valeurs de pouls irrégulières ainsi que la pression
différentielle. Les pulsations irrégulières peuvent révéler des perturbations du rythme
cardiaque mais peuvent aussi signier que vous avez bougé pendant la mesure. La
pression différentielle renseigne sur les propriétés viscoélastiques des artères. Une
mémoire sauvegarde les 60 derniers résultats de mesure pour comparaison.

Cette notice a pour objectif d’ aider l’utilisateur à utiliser le tensiomètre électronique
de manière sûre et efcace. Cette notice a doit toujours être conservée avec le
produit, et transmise avec celui-ci, le cas échéant.

L’appareil doit être utilisé conformément au processus décrit dans le mode d’emploi
et ne doit pas être utilisé à d’autres ns. Veuillez lire attentivement le mode d’emploi
avant d’utiliser l’appareil.

français

A

Consignes de sécuritéConsignes de sécurité

A

1. Remarques importantes pour le patient

français

• L’appareil est conçu pour une mesure non invasive de la pression artérielle
systolique et diastolique et pour la détermination du pouls sur les adultes, c’est­à-dire les personnes à partir de 15 ans. La mesure de la pression artérielle chez
l’enfant demande des connaissances spéciques ! Consultez votre médecin si
vous souhaitez mesurer la pression artérielle d’un enfant. L’appareil ne doit
jamais être utilisé sur un nourrisson.

• Le brassard inclus est conçu pour une circonférence de bras de 23 à 43 cm. Pour
des circonférences de bras de 17-25 cm, un brassard plus petit est disponible.
(accessoires page FR-77)

• Les résultats de mesure des tensiomètres automatiques peuvent être faussés
en cas de grossesse, d’arythmie ou d’artériosclérose. Avant l’automesure de
votre pression artérielle, consultez votre médecin.

• Le brassard ne doit jamais être placé sur un endroit critique, par ex. une plaie,
un anévrisme etc. Risque de blessure! Selon les circonstances, l’alimentation
par voie intraveineuse (perfusion) pourrait être interrompue.

• Assurez-vous que le tuyau d’air n’est pas plié. Un tuyau plié peut empêcher
le dégonage du brassard et interrompre ainsi trop longtemps le ux sanguin
dans le bras.

• L’appareil contient des petites pièces qui pourraient être ingérées par les enfants.
Ne pas laisser l’appareil à la portée des enfants. Risque de strangulation avec
le tuyau d’arrivée d’air. An d’éviter tout risque, respectez les consignes de
manipulation du brassard.

• Dans le cas d’une ablation du sein et des ganglions lymphatiques, ne pas
mesurer la pression artérielle au bras du côté de l’opération.

• L’automesure de la tension ne constitue aucun traitement. Aussi, ne modiez
en aucun cas le dosage des médicaments prescrits par votre médecin.

• Avant l’automesure, lisez le chapitre « remarques importantes d’utilisation »
page FR-63.

2. Remarques techniques importantes

• An d’effectuer les mesures sans problème, l’appareil doit être constamment
alimenté en énergie.

– N’utilisez que des piles alcalines longue durée (LR6).
– Remplacez toutes les piles en même temps.
– 4 piles de 1,5 Volt sont nécessaires. Les piles rechargeables ne possèdent

qu’une tension de 1,2 Volt et sont donc inappropriées.

– En cas d’utilisation avec un bloc d’alimentation, utilisez uniquement le bloc

d’alimentation certié de type A1 spécialement destiné aux appareils médicaux.

– Lorsque vous utilisez l’appareil avec l’adaptateur secteur, assurez-vous que

l’appareil peut être déconnecté à tout moment de la prise secteur.

– Si vous prévoyez de ne pas utiliser l’appareil pendant une longue période,

sortez les piles pour éviter l’oxydation. En principe, toutes les piles s’oxydent.

• L’appareil doit être utilisé uniquement avec des pièces de rechange
authentiques. Les dommages causés par l’utilisation de pièces de fabricants
tiers ne sont pas couverts par la garantie !

• L’utilisation de l’appareil à proximité de téléphones portables ou d’appareils à
microondes ou autres dispositifs présentant de forts champs magnétiques peut
provoquer des erreurs de fonctionnement. Respecter une distance minimum de
3 m par rapport à ces appareils.

• L’afchage de la fréquence du pouls ne convient pas au contrôle de la fréquence
des stimulateurs cardiaques. Les stimulateurs cardiaques et les tensiomètres
n’ont aucune inuence l’un sur l’autre.

français

FR-58 FR-59

A

Consignes de sécurité

Utilisation de l’appareil

B

• N’ouvrez jamais et ne modiez jamais l’appareil ou le brassard ! Il s’agit d’un

français

appareil médical (sauf pour le remplacement des piles). Au cas où l’appareil
aurait été ouvert, un contrôle métrologique doit être effectué par un institut
agréé.

• Le brassard est uniquement destiné à être goné sur le bras.

• Veuillez respecter les conditions d’utilisation prévues pour la mesure. Se

reporter aux détails techniques page FR-75.

• L’ination et la procédure de mesure peuvent être interrompues
en appuyant sur le bouton Marche/Arrêt ou en retirant le brassard. L’appareil
arrête l’ination et le brassard se dégone.

FR-60

1. Description de l’appareil

Brassard

7

6

1

Afchage des messages

2

Touche Memory (rappel des valeurs
sauvegardées)

3

Prise pour câble d’alimentation

4

Touche Start/Stop

5

Boîtier à piles (Couvercle des piles
amovible)

8

5

9

10

1
2

3

4

6

Prise d’air/che d’air

7

Tuyau air

8

Repérage artères

9

Repérage blanc pour circonférence
du bras

10

Brassard

11

Flèche de repère pour la
circonférence du bras

français

11

FR-61

B

Utilisation de l’appareilUtilisation de l’appareil

B

2. Afchages des symboles

français

10

9

8
7
6

Case mémoire ou date/heure

1

SYS = Systole

2

DIA = Diastole

3

PUL 1/min = pouls - Nombre de

4

pulsations par minutes

Indication de contrôle de piles

5

Signal de dysfonctionnement et signal d’erreur (Page FR-73)
Err-300, -1, -2 …

6

7

8

9

10

1

2

3

4

5

Dégonage du brassard

Contrôle du pouls resp. détection
des pulsations irrégulières

L’appareil pompe

Classement OMS (Page FR-68)

Reconnaissance de la mémoire

3. Remarques importantes d’utilisation

• Ne pas absorber d’alcool, de nicotine ou de caféine au moins une heure avant
la mesure.

• Avant la mesure, attendre au moins 5 minutes au calme, an que la tension
descende à son niveau normal. Cette durée peut même varier jusqu’à une
heure selon les efforts réalisés auparavant.

• Prendre la mesure sur le bras nu. Les vêtements ne doivent en aucun cas gêner la
circulation sanguine dans le bras, ce qui fausserait la mesure.

• Détendez-vous :

– Asseyez-vous à une table (pas une table basse).
– Appuyez votre dos contre le dossier de la chaise.
– Laissez entièrement reposer l’avant-bras sur la table, la paume de la main

vers le haut.

– Posez les pieds par terre, ne croisez pas les jambes.

• Il est impératif de ne pas bouger pendant toute la mesure. Évitez les
mouvements, les chocs, de parler ou de respirer fort et tout ce qui pourrait
inuencer le résultat de la mesure. Durant la mesure, observez le signal
indiquant un pouls irrégulier, si nécessaire, répétez la mesure en veillant à de
meilleures conditions.

• Des résultats inhabituels sont parfois possibles avec tous les systèmes
automatiques de mesure de la pression artérielle. Vériez que vous avez
bien respecté les consignes d’utilisation mentionnées ci-dessus. Prendre une
nouvelle mesure une fois la circulation sanguine de votre bras retournée à son
état normal. Pour ce faire, reposez-vous pendant 3 - 5 minutes. conseil: restez
assis ; en effet, votre tensiomètre s’arrête automatiquement 3 minutes après la
mesure. Ensuite, recommencez la mesure.

français

• La valeur de la pression artérielle n’est pas une valeur xe. Chez certains
patients, elle peut varier de plus ou moins 20 mmHg en quelques minutes.

FR-62 FR-63

B

Utilisation de l’appareilUtilisation de l’appareil

B

• An d’éviter d’éventuelles différences dans les résultats de mesure entre le

français

bras droit ou le bras gauche et de garantir des résultats comparables, il est
recommandé de mesurer la pression artérielle toujours sur le même bras.
Demandez à votre médecin quel bras il vous conseille pour la mesure.

4. Mise en marche de l’appareil

Introduire les piles dans le compartiment.

Pour utiliser l’appareil avec le courant de secteur, brancher le bloc d’alimentation
(n’est pas inclus dans la livraison) dans la prise située sur le côté droit de l’appareil.
Les piles sont alors automatiquement désactivées.

N’utiliser que le bloc d’alimentation UEBE type A1. Voir au chapitre pièces de
rechange authentiques et accessoires page FR-77.

5. Insérer/changer les piles :

• Ouvrir le compartiment des piles
Retirez le couvercle du compartiment des piles situé sous l’appareil.

• Insérer les piles
Sortez les piles usagées et introduisez les piles neuves. Respectez les polarités
! (Repérage dans le compartiment à piles)

• Refermer le compartiment des piles
Refermez le compartiment des piles en clipsant à nouveau le
couvercle dans l’appareil.

Dès que le symbole « » apparaît sur l’écran, env. 30 mesures
sont encore possibles. Changer les piles pendant cette période.

6. Activer et paramétrer la date et l’heure

L’appareil dispose d’une fonction date/heure qui peut être activée si nécessaire.
Cette fonction est désactivée à la livraison.

Activer la fonction date/heure

Pour activer la fonction date/heure appuyez sur la touche Start/Stop ; juste après,
pendant que toutes les fonctions s’afchent sur l’écran, appuyez sur la touche
Memory. Procédez de la même manière pour désactiver la fonction.

Paramétrage date/heure

L’écran afche d’abord des quatre chiffres de l’année (g.

1) Paramétrer l’année en appuyant sur la touche Memory.
Valider l’année en appuyant sur la touche Start/Stop et
passer au paramétrage de la date.

Appuyez sur la touche Memory pour sélectionner le mois
et valider avec la touche Start/Stop. Procédez de la même
manière pour paramétrer le jour, l’heure et les minutes (g.
2, g. 3).

Modier la date / l’heure

Pour modier la fonction date/heure, sortez une pile et
attendez que l’écran s’éteigne. Maintenant réactivez la
fonction date/heure et reprogrammez les valeurs.

Eteindre la fonction date / heure

Pour éteindre la fonction date / heure, appuyez sur la touche
Start/Stop et sur la touche Memory immédiatement après.

Lorsque la fonction date/heure est activée, l’heure s’afche
à l’écran même lorsque l’appareil est éteint.

g. 1

g. 2

g. 3

français

FR-64 FR-65

B

Utilisation de l’appareilUtilisation de l’appareil

B

7. Pose du brassard

français

• Dégagez la partie supérieure du bras.

• Enlez le brassard autour du bras jusqu’à ce que

le bord inférieur se trouve 2 à 3 cm au-dessus du
coude (g. 1, g. 2).

• Si le brassard est appliqué autour du bras gauche,
le tuyau à air est posé dans le pli du bras en
direction de l’appareil et le repérage de l’artère
de 4 cm de long se trouve alors automatiquement
au-dessus du pouls (g. 3).

• Si le brassard est appliqué autour du bras droit,
tournez le brassard vers la gauche jusqu’à ce que
le repérage de l’artère soit sur la position du pouls.
Le tuyau se retrouve alors sur le côté intérieur du
bras (g. 4).

• Serrer le brassard de manière à pouvoir encore
introduire deux doigts entre le bras et le brassard.
Conseil :

– Plier légèrement le bras.
– Le muscle du bras est légèrement tendu.
– ce qui augmente légèrement la circonférence

du bras.

• À présent, fermez le brassard grâce au rabat en
serrant le scratch (g. 5).

g. 3

g. 1

g. 2

g. 4

• Poser le bras légèrement tendu sur une table de salle à manger. Ne bougez pas
durant la mesure. Ne parlez pas. La paume de la main est tournée vers le haut.

• Brancher le tuyau du brassard dans la connexion du brassard sur le côté gauche
de l’appareil. Vérier que le tuyau est bien enfoncé dans l’appareil.

8. Mesurer la pression artérielle

• Allumez l’appareil en appuyant sur la touche Start/
Stop. Les symboles suivants apparaissent à l’écran.

• Après avoir effectué une mise au point en fonction
de la pression atmosphérique, le gonage commence
automatiquement.

• Le brassard gone automatiquement jusqu’à la
compression nécessaire. Le symbole «▲» clignote à
l’écran.

• Puis le brassard se dégone et l’appareil commence
la mesure. Le symbole «♥» clignote, des bips sonores
retentissent au rythme du pouls.

• La n de la mesure est annoncée par une longue
tonalité, le brassard se dégone entièrement.

français

• Vériez que la èche sur le brassard se trouve
dans la zone de marquage située sur le bord du
brassard.

g. 5

FR-66 FR-67

B

Utilisation de l’appareilUtilisation de l’appareil

B

• Les valeurs de pression systolique, diastolique

français

et du pouls ainsi que la pression différentielle
(PP=puls pressure) s’afchent en alternance.

• L’appareil s’éteint automatiquement au bout de 3
minutes.

9. Signalisation OMS

L’appareil classe les valeurs de pression mesurées selon les directives de
l’Organisation Mondiale de la Santé (OMS). Les points de couleur à coté de l’écran
vous aide à lire la classication après chaque mesure.

– Point vert signie valeur normale
– Point orange signie valeur limite*
– Point rouge signie valeur élevée*

OMS 2003

Rouge

Orange

Vert

La classication OMS est stockée en mémoire avec les valeurs de pression mesurées;
elle peut donc être rappelée au même titre.

Pression systolique
= valeur supérieure

mmHg**

à partir de 140* à partir de 90*

de 120 à 139

en dessous de 120 en dessous de 80

Pression diastolique

= valeur inférieure

mmHg**

de 80 à 89

* il suft qu’une

** millimètre de

seule de ces
valeur soit
élevée.

mercure

10. Tension différentielle

La tension différentielle - à ne pas confondre avec les pulsations cardiaques­renseigne sur les propriétés viscoélastiques des artères. Un système vasculaire rigide
peut avoir des effets négatifs sur tout le système cardiovasculaire. Des études ont
prouvé que le risque cardiovasculaire augmente si la valeur de tension différentielle
excède 65 mmHg en permanence.

Le cœur travaille en deux phases, la phase de contraction (systole) et la phase de
relâchement (de remplissage ou de repos, diastole). La différence de pression entre
la systole et la diastole est appelée tension différentielle ou pression pulsée. Plus sa
valeur est élevée, plus le système vasculaire est rigide.

Tension différentielle élevée

Tension différentielle trop élevée

Tension différentielle normale

Si votre tension différentielle est constante au dessus de 65 mmHg, consultez votre
médecin.

au-dessus de 65 mmHg

de 55 à 65 mmHg

en dessous de 55 mmHg

11. Ondes pulsatoires irrégulières

Si après une mesure le symbole « » clignote, cela signie
que l’appareil a enregistré des pulsations irrégulières pendant la
mesure. Elles peuvent traduire des troubles du rythme cardiaque,
ou bien vous avez bougé, parlé ou respiré profondément. Le
symbole est enregistré avec la mesure à laquelle il se rapporte.

L’apparition fréquente du symbole peut être causée par des troubles du rythme
cardiaques; consultez votre médecin traitant. Il faut donc vérier les résultats
lorsque ceux-ci sont accompagnés d’un symbole de pouls clignotant et renouveler
la mesure dans des conditions plus favorables.

français

FR-68 FR-69

B

Utilisation de l’appareilUtilisation de l’appareil

B

12. Utilisation de la mémoire

français

Le tensiomètre est doté d’une mémoire qui enregistre automatiquement jusqu’à 60
résultats de mesure ainsi que la valeur moyenne. Lorsque plus de 60 mesures sont
stockées en mémoire, la valeur la plus ancienne (n° 60) est supprimée pour faire
place à la valeur nouvelle (n° 1).

Pour rappeler des données stockées en mémoire, appuyez
sur la touche Memory. La valeur moyenne apparaît à l’écran
précédée d’un «A» les valeurs de systole, diastole et du
pouls ainsi que la tension différentielle (PP) s’afchent en
alternance.

En appuyant de nouveau sur la touche Memory, la dernière
valeur mesurée (n° 1) s’afche. Lorsque la fonction date/
heure est activée, les valeurs de systole, diastole et de pouls
s’afchent en alternance avec le numéro de mémoire et
la date, apparaissent ensuite la tension différentielle et
l’heure.

Pour faire apparaître les valeurs plus anciennes, activer la
touche Memory plusieurs fois.

Les valeurs sont afchées pendant env. 30 secondes. Puis,
l’appareil s’éteint.

Pour effacer des valeurs de mesure individuelles, appuyer plusieurs fois sur la touche
Memory jusqu’à l’apparition de la valeur désirée. Activer une nouvelle fois la touche
Memory et maintenir jusqu’à ce que la valeur s’efface.

Pour effacer la totalité des valeurs stockées, appeler la valeur moyenne, activer une
nouvelle fois la touche Memory et maintenir appuyé jusqu’à ce que la valeur moyenne
disparaisse.

Il n’y a aucun afchage si la mémoire est vide.

français

FR-70 FR-71

C

Ce qu’il faut savoir sur la pression artérielle

Informations techniques

D

1. La valeur systolique et diastolique de la pression artérielle

français

Le coeur et la circulation sanguine ont pour rôle d’irriguer tous les organes et les
tissus et d’éliminer de l’organisme les produits issus du métabolisme. Le coeur se
contracte et se dilate environ 60 à 80 fois par minute à un rythme régulier. La pression
du sang exercée sur les parois artérielles pendant la phase de contraction du coeur
est appelée « systole ». La pression générée pendant la phase de relâchement,
lorsque le coeur se remplit de nouveau de sang, est appelée « diastole ». La mesure
quotidienne de la pression artérielle permet de calculer les pressions systolique et
diastolique.

2. Pourquoi mesurer ces deux valeurs différentes ?

La pression artérielle varie beaucoup en fonction de certains facteurs externes
et internes, un peu comme un instrument de mesure sensible. Les moindres
changements peuvent inuer sur la pression artérielle. Ceci explique pourquoi les
mesures effectuées chez le médecin ou le pharmacien peuvent être plus élevées que
celles effectuées à la maison, dans un environnement familier. Les changements
météorologiques soudains, les changements climatiques, le stress physique et
mental sont également des facteurs qui inuencent la pression artérielle.

3. Pourquoi mesurer régulièrement la pression artérielle ?

La pression artérielle varie au cours de la journée et le moment auquel vous effectuez
la mesure inue donc sur le résultat. La pression artérielle est généralement plus
élevée dans la journée que la nuit, période de repos. Un résultat irrégulier et
exceptionnel ne permet donc pas de tirer des conclusions dénitives sur la pression
artérielle. Pour évaluer la pression artérielle de façon able, il est donc essentiel de
procéder à des mesures régulières. Parlez de vos résultats à votre médecin.

1. Message d’erreur

Afchage
des erreurs

Message
Err-300

Message
Err - 1

Message
Err - 2

Message
Err - 3

Valeurs
inhabituelles

Cause possible Résolution

Brassard surgoné. Vous avez bougé
et le brassard s’est goné au maximum.

Éventuellement, le tuyau est plié ou la
che d’air est bouchée.

Erreur de mesure. Vous avez bougé
et l’appareil n’a pas pu effectuer la
mesure.

Erreur de gonage. La pression
augmente trop vite ou trop lentement.

Constatation d’erreur. Répétez la mesure. Ne bougez

Taux de dégonage trop haut ou
trop bas.

Troubles du rythme cardiaque troubles
dus à un mouvement, tremblements,
oscillations (intentionnelles), respiration
profonde, etc.

Vous avez parlé ou bougé pendant la
mesure. Vous n’avez pas respecté un
temps de repos avant la mesure. Vous
avez éventuellement croisé les jambes,
consommé du tabac ou du café.

français

- Répétez la mesure.

- Ne bougez pas.

- Ne parlez pas.

- Vériez le tuyau et la che.

Répétez la mesure. Ne bougez
pas. Ne parlez pas.

Vérier que le tuyau est bien
enché dans l’appareil, répétez
la mesure.

pas. Ne parlez pas.

Appelez le service en cas de
répétition de l’erreur.

Répétez la mesure après un
repos de 3-5 minutes. Parlez à
votre médecin des inuences
éventuelles (selon le degré
d’arythmie) sur les résultats de
mesure !

Vériez les conditions de la
mesure et renouvelez la mesure.
Voir les conseils d’utilisation
page FR-63.

FR-72

FR-73

D

français

Afchage des
erreurs

Message 0
0

Mesure
interrompue,
brassard dégoné
puis regoné.

Aucun afchage
n’apparait
après la mise en
marche.

La mesure est
interrompue

Les valeurs
afchées sont très
hautes ou très
basses

Causes possibles Résolution

La touche Start/Stop a été
appuyée par inadvertance
pendant le changement des
piles.

L’appareil constate une
instabilité du pouls car
vous avez bougé, l’appareil
interrompt la mesure et
redémarre.

Vous avez bougé pendant la
mesure.

Les piles ne sont pas
positionnées correctement ?

Les piles sont déchargées ? Remplacez les piles.

Le compartiment à piles est
encrassé ?

Les piles sont déchargées ? Remplacez les piles.

La mesure a-t-elle été effectuée
dans la bonne position ?

Avez-vous respecté un temps
de repos avant de procéder à
la mesure ?

Éteindre l’appareil, puis remettre
en marche avec la touche Start/
Stop.

Interrompez la mesure et répéter
après 5 minutes de repos.

Interrompez la mesure et répéter
après 5 minutes de repos.

Vériez le positionnement des
piles.

Nettoyer le compartiment à piles.

Répétez la mesure en veillant à
une position correcte du bras et du
corps. Maintenez le bras immobile
et ne parlez pas.

Répétez la mesure après un temps
de repos de 3-5 minutes.

- Ne bougez pas.

- Ne parlez pas.

Informations techniquesInformations techniques

D

2. Service Après-vente

La réparation de l’appareil doit uniquement être effectuée par le fabricant ou par un
service technique agréé. Veuillez vous adresser à :

UEBE Medical GmbH
Zum Ottersberg 9
97877 Wertheim, Allemagne
N° tél. : [phone]
N° Fax : [phone]
E-mail : [email protected]
Site Internet : www.uebe.com

3. Caractéristiques techniques

Type d’appareil : Appareil numérique automatique avec pompe

Dimensions de l’appareil : L = 140 mm x B = 130 mm x H = 60 mm

Poids : 290 g sans les piles

Afchage : Afchage numérique LCD des valeurs et des

Mémoire : 60 valeurs (stockage automatique) et valeur

Méthode de mesure : Méthode oscillométrique de la systole, la diastole

Méthode de référence
clinique :

Pression de gonage : Fonctionnement par logique oue

électrique pour mesurer la pression artérielle au
bras

symboles de contrôle (cristaux liquides)

moyenne (A)

et du pouls

Mesure auscultatoire

français

FR-74 FR-75

D

Informations techniquesInformations techniques

D

Gamme d’afchage : 0-300 mmHg

français

Plage de mesure : Systolique: 50-250 mmHg

Précision : Mesure de la tension : correspond à la norme EN 1060

Numéro de série : Sur l’appareil se trouve un numéro de série SN . Ce

Alimentation
électrique :

Brassard : Brassard type UPW (circonférence de bras 23-43) ou en

Conditions de
fonctionnement :

Conditions de
transport et de
stockage :

Valve de purge: Contrôle électronique

Coupure automatique: env. 3 minutes après la n de la mesure

Classe de protection
IP :

Durée de vie prévue
de l’appareil :

Classication : Alimentation électrique interne par pile

Diastolique: 40-150 mmHg
Pouls: 40-160 Pulsations/min

Partie 3 Mesure de la pression : ± 3 mmHg, Mesure du
pouls : ± 5%

numéro permet d’identier l’appareil.
Type de piles : 4 x 1,5 V Mignon LR 6, type AA Alcali-

manganèse ou lithium (FR 6). Durée de vie : plus de 800
mesures en 2 ans

En option : bloc d’alimentation, type A1, sortie 6 VDC,
minimum 600 mA

option et supplément brassard type US (pour circonférence
de bras 17-25 cm)

Température ambiante 10 à 40 °C. Humidité relative de
l’air jusqu’à 85%, non condensant.
Pression de l’air de 700 à 1040 hPa.

Température ambiante -5 à 50 °C. Humidité relative de
l’air jusqu’à 85%, non condensant. Pression de l’air de
700 à 1040 hPa.

IP 20 : Protection contre les particules solides d‘un diamètre
de 12,5 mm, pas de protection contre l‘eau.

5 ans

4. Pièces de rechange authentiques et accessoires :

Vous pouvez vous procurer les pièces de rechange et les accessoires authentiques
dans les magasins spécialisés :

Brassard UPW (circonférence de bras 23-43 cm)
Réf. 2403001
PZN 0044977

Brassard US (pour circonférence 17-25 cm)
Art.Nr. 2403005
PZN 0044960

Bloc d’alimentation A1
Réf. 2401020
PZN 3558547

Toutes modications techniques réservées.

Fabricant :
UEBE Medical GmbH
Zum Ottersberg 9
97877 Wertheim, Allemagne

FR-76 FR-77

français

D

Symbol Schutzgrad P2757C.ai 20.01.2010 09:22:19

Informations techniques

Généralités

E

5. Contrôles métrologique

français

(anciennement étalonnage)

En règle générale, il est recommandé d’effectuer un contrôle des organes de
mesure tous les 2 ans. En Allemagne, les utilisateurs professionnels sont tenus à ces
contrôles conformément au décret d‘exploitation des dispositifs médicaux.

Les contrôles peuvent être effectués soit directement par UEBE Medical GmbH, soit
par une autorité compétente ou par un service technique agréé. Tenir compte de la
réglementation nationale en vigueur.

Les autorités compétentes ou les services techniques agréés recevront sur demande
les spécications pour le contrôle technique.

Avertissement : Toute modication de l’appareil par exemple ouverture de
l’appareil (excepté pour le remplacement des piles) est interdite sans l’autorisation
du fabricant.

1. Explication des symboles

Ce produit satisfait à la directive 93/42/CE du conseil du 5

0123

septembre 2007 sur les dispositifs médicaux, qui prend effet le 21
Mars 2010 et porte la mention CE 0123 (TÜV SÜD Product Service
GmbH).

Degré de protection contre les chocs électriques : TYPE BF

Respectez les instructions du mode d’emploi

Conditions de conservation et de transport : température ambiante
de -5 à 50 °C

Protégez de l’humidité. Humidité atmosphérique admissible
jusqu’à 85%

Conservez dans un endroit sec

Fabricant

Spécification du bloc d’alimentation :

En cas d’utilisation du bloc d’alimentation disponible en option :

Classe de protection II (double isolation)

Fusible interne

A n’utiliser qu’en intérieur

français

FR-78

Polarité interne positive

FR-79

E

Généralités

Entretien de l’appareil

F

2. Mise à rebus

français

Les piles et les appareils techniques ne doivent pas être jetés
avec les ordures ménagères, mais doivent être déposés dans des
déchetteries ou des lieux de collecte spécialement prévus à cet
effet.

• L’appareil contient des éléments sensibles et doit être protégé contre les
variations importantes de température, l’humidité, la poussière et une
exposition solaire directe.

• L’appareil n’est pas résistant aux chocs ni aux impacts. Si l’appareil a subi des
chocs importants, nous recommandons de faire vérier le fonctionnement et
la précision de l’afchage.

• L’appareil n’est pas étanche à l’eau.

• Pour nettoyer l’appareil sale, utilisez un chiffon doux et sec. N’utiliser ni

benzine, ni solvant ou autre détergent agressif.

• Ne pas lessiver le brassard ni le laver en machine. Si vous devez nettoyer un
brassard sale, utilisez un agent détergent synthétique et frotter la surface avec
précaution.

• Lorsque l’appareil a été ouvert, il doit subir un contrôle métrologique de
mesure par un service technique agréé.

• Assurez-vous qu’aucun liquide ne pénètre dans le tuyau d’air . Laisser bien
sécher.

français

FR-80

FR-81

G

Garantie du fabricant

français

L’appareil a été fabriqué et contrôlé avec le plus grand soin. Cependant, pour le
cas d’une constatation de vice à la livraison, nous accordons une garantie aux
conditions suivantes:

1. Durant la période de garantie de 3 ans à compter de la date d’achat, nous nous
réservons le droit d’éliminer les vices à notre convenance et à nos frais dans
notre usine en effectuant soit une réparation soit le remplacement de l’appareil
par une unité en parfait état de marche. Les frais de renvoi à l’usine sont à la
charge de l’expéditeur. Les retours de livraison pour réclamation non affranchis
ne seront pas acceptés par UEBE.

2. La garantie ne couvre pas l’usure des pièces d’usure ni les dommages causés
par un non respect du mode d’emploi, par un maniement non conforme. (par
exemple alimentation électrique non appropriée, cassure, piles non étanches)
et/ou par un démontage de l’appareil effectué par l’acheteur. Par ailleurs, la
garantie ne justie aucune réclamation de dommages et intérêts.

3. Les réclamations sous garantie ne sont valables que pendant la période de
garantie et sur présentation du bon d’achat. En cas de réclamation sous
garantie, retourner l’appareil accompagné du bon d’achat ainsi que d’une
description du vice à l’adresse suivante :

UEBE Medical GmbH
Service-Center
Zum Ottersberg 9
97877 Wertheim
Allemagne

Les frais de renvoi à l’usine sont à la charge de l’expéditeur. Les retours de
livraison pour réclamation non affranchis ne seront pas acceptés par UEBE.

4. En cas de réclamation pour vice, les droits contractuels de l’acheteur contre
le vendeur, conformément à l’article 437 du Code Civil allemand, ne sont pas
restreints par la garantie.

Remarque : pour une réclamation sous garantie, n’oubliez pas de joindre
le bon d’achat.

Garantie

FR-82

Indice

Avvertenze di sicurezza

A

1.

Avvertenze importanti per il paziente

2.

Avvertenze tecniche importanti

Uso dell’apparecchio

B

Descrizione dell’apparecchio

1.
Indicatori di controllo

2.
Avvertenze importanti per l’uso

3.
Messa in funzione dell’apparecchio

4.
Inserimento/sostituzione delle batterie

5.
Attivazione e impostazione data/ora

6.
Applicazione del bracciale

7.
Misurazione della pressione arteriosa

8.
Funzione semaforo OMS

9.
Pressione del polso

10.
Frequenza del polso irregolare

11.
Uso della memoria

12.

Cosa è necessario sapere sulla pressione arteriosa

C

Valori della pressione arteriosa sistolica e diastolica

1.
Perché misurare diversi valori

2.
Perché misurare regolarmente la pressione arteriosa

3.

Informazioni tecniche

D

1.

Messaggi d’errore

2.

Assistenza Clienti

3.

Dati tecnici

4.

Ricambi originali e accessori

5.

Controllo metrologico

E

Disposizioni generali

1.

Dichiarazione di conformità

2.

Smaltimento

F

Manutenzione dell’apparecchio

G

Garanzia

85
86

88
89
90
91
91
92
93
94
95
96
96
97

99
99
99

100
102
102
104
105

106
107

108
109

italiano

Introduzione

Avvertenze di sicurezza

A

Grazie per avere scelto lo sgmomanometro da braccio visomat® comfort form (di

italiano

seguito denominato anche l’apparecchio).

Questo apparecchio è consigliato a pazienti con pressione sanguigna instabile, per
l’automonitoraggio e come supporto alla terapia.

visomat® comfort form misura sul braccio la pressione sanguigna e i battiti del polso
utilizzando il metodo oscillometrico.

Applicare dapprima il bracciale sulla parte superiore del braccio come illustrato sul
bracciale, e poi collegarlo all’apparecchio. Premendo il tasto Start/Stop, l’apparecchio
inizia a generare automaticamente pressione. In poco tempo l’apparecchio registra
le piccole oscillazioni all’interno del bracciale causate dall’estensione e dalla
contrazione delle arterie nel braccio (battito cardiaco). La compressione automatica
cessa generalmente a circa 40 mmHg oltre il valore sistolico (Fuzzy logic).
Successivamente, con lo sgonaggio, inizia il processo di misurazione vero e proprio.
L‘ampiezza di ogni onda di pressione è misurata in millimetri di mercurio (mmHg),
convertita e visualizzata come valore digitale sul display LCD.

Oltre alle indicazioni di sistole, diastole e polso l’apparecchio offre un indicatore
supplementare per rilevare le pulsazioni irregolari e la pressione del polso, e ora
anche l’indicazione della data e dell’ora. Tale irregolarità può essere indicativa di
disturbi del ritmo cardiaco, ma può anche essere dovuta ad agitazione durante
la misurazione. La pressione del polso fornisce indicazioni sull’elasticità dei vasi
sanguigni. Una memoria memorizza gli ultimi 60 risultati per consentire il confronto.

Queste istruzioni si preggono di aiutare l’utente a utilizzare lo sgmomanometro
digitale in modo sicuro ed efciente e devono essere conservate ed eventualmente
cedute insieme al prodotto.

L’apparecchio deve essere utilizzato seguendo le procedure descritte nelle presenti
istruzioni e non deve essere utilizzato per scopi diversi. Leggere attentamente le
presenti istruzioni prima di utilizzare l’apparecchio.

1. Avvertenze importanti per il paziente

• Questo apparecchio è stato concepito per la misurazione non invasiva della
pressione arteriosa sistolica e diastolica sulla parte superiore del braccio e
per la determinazione della frequenza del polso negli adulti, vale a dire nei
soggetti dai 15 anni in poi. Le misurazioni della pressione arteriosa nei bambini
richiedono conoscenze particolari! Consultare il medico se si desidera misurare
la pressione arteriosa di un bambino. Non utilizzare in alcun caso l’apparecchio
su un neonato.

• Il bracciale standard in dotazione è adatto a una circonferenza della parte
superiore del braccio di 23–43 cm. Per circonferenze del braccio di 17-25 cm è
disponibile come optional un bracciale più piccolo (IT-104 Accessori).

• I risultati di misurazione degli sgmomanometri automatici possono risultare
alterati in caso di gravidanza, disturbi del ritmo cardiaco o arteriosclerosi.
Eseguire un autocontrollo della pressione arteriosa dietro consulto con il
medico.

• Non applicare mai il bracciale su punti critici come ad es. Ferite, aneurismi, ecc.
Pericolo di lesioni! In alcune circostanze l’alimentazione per via intravascolare
(infusione) potrebbe essere interrotta.

• Assicuratevi che il tubo dell’aria non sia piegato. Un tubo piegato potrebbe
impedire lo sgonamento del bracciale, interrompendo così troppo a lungo il
usso ematico nel braccio.

• L’apparecchio contiene componenti di piccole dimensioni che potrebbero
essere ingerite dai bambini. Tenere pertanto l’apparecchio al di fuori della
loro portata. Il tubo dell’aria comporta un rischio di strangolamento. Al ne di
evitarlo, osservate le avvertenze sull’uso del bracciale.

• Non effettuare mai la misurazione sul lato del corpo in cui è stata eseguita una
mastectomia con asportazione dei linfonodi ascellari.

italiano

IT-84

IT-85

A

Avvertenze di sicurezzaAvvertenze di sicurezza

A

• L’automisurazione non è una terapia. Non modicare in alcun caso il dosaggio

italiano

dei farmaci prescritto dal medico.

• Prima di eseguire le automisurazioni, leggere il capitolo “Avvertenze importanti
per l‘uso“ a pagina IT-90.

2. Avvertenze tecniche importanti

• Per la misurazione ottimale della pressione arteriosa è necessaria una buona
alimentazione elettrica costante.

– Utilizzare esclusivamente batterie alcaline di lunga durata (LR6).
– Sostituire sempre tutte le batterie contemporaneamente.
– Sono necessarie 4 batterie da 1,5 Volt. Le batterie ricaricabili hanno solo 1,2

Volt di tensione e non sono quindi adatte.

– In caso di uso con alimentatore, utilizzare solo l’alimentatore specico per

prodotti medicali modello A1.

– Quando utilizzate l’apparecchio con l’alimentatore, assicuratevi che l’apparecchio

possa essere staccato in qualsiasi momento dalla rete elettrica.

– Se l’apparecchio non viene utilizzato per un periodo prolungato, togliere le

batterie. In linea di principio qualsiasi batteria può scaricarsi.

• L’apparecchio deve essere utilizzato solo con ricambi originali. La garanzia
decade in caso di danni dovuti all’uso di accessori di terzi.

• Il funzionamento dell’apparecchio può essere compromesso dalla vicinanza di
telefoni cordless, forni a microonde o altre apparecchiature che generino forti
campi elettromagnetici. Durante l’utilizzo, tali apparecchiature vanno tenute ad
una distanza di almeno 3 m.

• L’indicazione della frequenza del polso non è adatta per il controllo
della frequenza di pace-maker. I pace-maker e gli sgmomanometri non
interferiscono tra di loro.

• Non aprire o modicare mai l‘apparecchio o il bracciale: questo è un prodotto
medicale (fa eccezione la sostituzione delle batterie). Se l’apparecchio viene
aperto, occorre sottoporlo a controllo metrologico da parte di un organismo
autorizzato.

• Gonare il bracciale solo dopo averlo applicato sul braccio.

• Osservare le condizioni d’uso previste per la misurazione. Vedere i dati tecnici

a pagina IT-102.

• Il gonaggio e la misurazione possono essere interrotti premendo il tasto
Start/Stop oppure rimuovendo il bracciale. L’apparecchio interrompe così il
gonaggio e sgona il bracciale.

italiano

IT-86 IT-87

B

Uso dell’apparecchioUso dell’apparecchio

B

1. Descrizione dell’apparecchio

2. Indicatori di controllo

italiano

Bracciale

7

6

5

1

Display

2

Pulsante Memory
(richiamo della memoria)

3

Attacco alimentatore

4

Pulsante Start/Stop (avvio/stop)

5

Vano portabatterie (sportello del
vano batterie rimovibile)

8

9

10

1
2

3

4

6

Presa per l’aria/connettore dell’aria

7

Tubo essibile dell’aria

8

Marcatura per l’arteria

9

Marcatura bianca per la
circonferenza del braccio

10

Bracciale

11

Indicatore di misurazione per la
circonferenza del braccio

11

Memoria o data/ora

1

SYS = pressione sistolica Indicatore del segnale del polso o

2

DIA = pressione diastolica

3

PUL 1/min = polso

4

calcola le pulsazioni al minuto

Indicazione di controllo batterie

5

Messaggi d’errore (pagina IT-100) Err-300, -1, -2 …

10

9

8
7
6

Il bracciale si sta sgonando

6

7

pulsazioni irregolari

L’apparecchio sta pompando

8

Classicazione OMS (pagina IT-95)

9

Memoria

10

IT-88 IT-89

1

2

3

4

5

italiano

B

Uso dell’apparecchioUso dell’apparecchio

B

3. Avvertenze importanti per l’uso

italiano

• Astenersi dal consumo di alcolici, nicotina o caffeina per almeno un’ora prima
della misurazione.

• Prima di misurare la pressione, restare a riposo per almeno 5 minuti. A seconda
dell’intensità dello sforzo sico precedente, può essere necessaria una pausa
di riposo anche di un’ora.

• Liberare la parte superiore del braccio; il usso ematico da e verso il braccio non
deve mai essere ostacolato dall’abbigliamento, in quanto questo compromette la
pressione arteriosa sul punto di misurazione.

• Assumere una posizione rilassata.

– A questo scopo, appoggiarsi totalmente a un tavolo (non un tavolino basso

da salotto!).
– Appoggiare la schiena allo schienale della sedia.
– Appoggiare sul tavolo tutto l’avambraccio tenendo il palmo della mano

rivolto verso l’alto.
– Appoggiare i piedi a terra, senza accavallare le gambe.

• Durante la misurazione bisogna rimanere fermi e tranquilli. Anche eventuali
movimenti di disturbo, sussulti, la conversazione o un atto respiratorio profondo
possono compromettere il risultato della misurazione. Fare attenzione al
segnale che indica l’irregolarità delle pulsazioni ed eventualmente ripetere la
misurazione in condizioni migliori.

• Tutti gli sgmomanometri automatici possono occasionalmente fornire risultati
di misurazione inusuali se non vengono osservate le avvertenze per l‘uso
sopra riportate. Qualora non siano state osservate, ripetere la misurazione
dopo una breve pausa di ca. 3-5 minuti per ripristinare il circolo ematico nel
braccio. Suggerimento: rimanendo seduti, lo sgmomanometro si spegne
automaticamente ca. 3 minuti dopo una misurazione. Consigliamo di ripetere
la misurazione trascorso questo periodo.

• La pressione arteriosa non è una grandezza ssa e nei pazienti può salire o
scendere di oltre 20 mmHg in pochi minuti.

• Al ne di evitare eventuali differenze fra destra e sinistra e di garantire risultati
equiparabili, si consiglia di misurare la pressione arteriosa sempre sullo stesso
braccio. Chiedete al vostro medico quale braccio vi consiglia di utilizzare per
le misurazioni.

4. Messa in funzione dell’apparecchio

Inserire le batterie in dotazione nell’apparecchio.

Se si desidera utilizzare l’apparecchio con collegamento alla rete elettrica, inserire il
connettore dell’alimentatore (non incluso nella fornitura) nella presa posta sul lato
destro dell’apparecchio. Le batterie saranno scollegate automaticamente.

Utilizzare esclusivamente l’alimentatore UEBE tipo A1. Vedere la sezione “Ricambi
originali e accessori” a pagina IT-104.

5. Inserimento/sostituzione delle batterie:

• Aprire il vano batterie.
Togliere il coperchio del vano sul lato inferiore dell’apparecchio.

• Inserire la batteria.
Togliere le batterie vecchie dall’apparecchio e inserire quelle nuove. Prestare
attenzione alla polarità delle batterie (contrassegno nel vano) durante
l’inserimento.

• Chiudere il vano batterie
Chiudere il vano batterie riposizionando il coperchio
sull’apparecchio.

Dal momento in cui compare per la prima volta il simbolo
“batteria scarica “ sul display, l’apparecchio ha autonomia
ancora per circa 30 misurazioni. Si consiglia nel frattempo di
provvedere a sostituire le batterie.

IT-90 IT-91

italiano

B

Uso dell’apparecchioUso dell’apparecchio

B

6. Attivazione e impostazione data/ora

italiano

L’apparecchio dispone di una funzione data/ora, che può essere attivata
all’occorrenza. Nelle condizioni in cui si trova l’apparecchio alla consegna questa
funzione è disattivata.

Attivazione della funzione data/ora

Per attivare la funzione data/ora premere il pulsante Start/Stop e subito dopo,
mentre compare la visualizzazione completa del display, il tasto Memory. Allo stesso
modo è possibile disattivare la funzione in qualsiasi momento.

Impostazione data/ora

Sul display compare dapprima il numero dell’anno a quattro
cifre (Figura 1). Premendo il tasto Memory è possibile
impostare l’anno. Premendo il pulsante Start/Stop l’anno
selezionato viene confermato e si passa all’impostazione
della data.

Impostare il mese con il tasto Memory e confermarlo con
il pulsante Start/Stop. Procedere allo stesso modo per
l’impostazione del giorno, dell’ora e dei minuti (Figura 2,
Figura 3).

Modica data/ora

Per modicare la funzione data/ora, togliere una batteria
e attendere no a quando non si spegnerà il display. Sarà
quindi possibile reimpostare la data e l’ora.

Disattivazione della funzione data/ora

Per disattivare la funzione data/ora premere il pulsante
Start/Stop e subito dopo il tasto Memory.

Con la funzione data/ora attivata l’ora viene visualizzata sul
display anche ad apparecchio spento.

Figura 1

Figura 2

Figura 3

7. Applicazione del bracciale

• Liberare la parte superiore del braccio.

• Inlare il bracciale sul braccio no a quando il

bordo inferiore del bracciale si trova a 2-3 cm al
di sopra dell‘incavo del braccio (Figura 1, Figura 2).

• Se la misurazione avviene sul braccio sinistro,
il tubo dell’aria deve essere posizionato al
centro dell’incavo del braccio, in direzione
dell’apparecchio, in modo che la marcatura
per l’arteria lunga 4 cm venga a trovarsi
automaticamente in posizione centrale al di sopra
del punto di misurazione del polso (Figura 3).

• Se lo si usa sul braccio destro, il bracciale deve
essere ruotato a sinistra no a far arrivare la
marcatura per l‘arteria sul punto di misurazione
del polso. Il tubo dell‘aria si troverà così sul lato
interno della parte superiore del braccio (Figura 4).

• Stringere il bracciale in modo che sia ancora
possibile inlare 2 dita tra il braccio e il bracciale.
Suggerimento:

– piegare leggermente il braccio.
– il muscolo brachiale si tende leggermente.
– in questo modo, la circonferenza del braccio

aumenta leggermente

• Tirare quindi l’estremità libera del bracciale in
modo che si tenda completamente e chiudere il
velcro (Figura 5).

• Vericare che la freccia indicata sul bracciale
si trovi all‘interno della “marcatura per la
circonferenza del braccio” che si trova sul bordo
del bracciale.

Figura 3

IT-92 IT-93

italiano

Figura 1

Figura 2

Figura 4

Figura 5

B

Uso dell’apparecchioUso dell’apparecchio

B

• Stendere sul tavolo il braccio, senza tenderlo troppo, con il bracciale allacciato

italiano

e tenerlo assolutamente fermo durante la misurazione; non parlare. Il palmo
della mano deve essere rivolto verso l’alto.

• Inserire il connettore del bracciale nella corrispondente presa posta sul lato
sinistro dell’apparecchio. Assicurarsi che il connettore sia inserito no in fondo
nella presa.

8. Misurazione della pressione arteriosa

• Accendere l’apparecchio premendo il tasto Start/Stop.
Sul display compare quanto segue:

• Dopo che l’apparecchio ha eseguito la compensazione
rispetto alla pressione atmosferica ambientale, inizia il
processo di pompaggio automatico.

• Il bracciale viene gonato alla pressione necessaria. Il
simbolo „▲” lampeggia sul display.

• Successivamente, con lo sgonaggio, inizia il processo
di misurazione vero e proprio. Il simbolo „♥” lampeggia
sul display ed entra in funzione un segnale acustico per
la frequenza del polso.

• La ne della misurazione è indicata da un segnale
acustico prolungato. Il bracciale si sgona
automaticamente.

• I valori rilevati di sistole, diastole e polso nonché la
pressione del polso (PP = Puls Pressure) vengono
visualizzati alternativamente sul display.

• Dopo ca. 3 minuti l’apparecchio si spegne
automaticamente.

9. Funzione semaforo OMS

L’apparecchio classica i valori della pressione sanguigna misurati in base alle
direttive dell’Organizzazione Mondiale della Sanità (OMS). Sulla base dei campi
colorati accanto al display è possibile leggere la classicazione per ogni misurazione:

– Il punto inferiore (verde) signica valore normale
– I punti intermedi (giallo) signicano valore limite*
– I punti superiori (rosso) signicano pressione alta*

OMS 2003

Rosso

Giallo

Pressione sistolica
= valore massimo

mmHg**

da 140* da 90*

da 120 no a 139

Pressione diastolica

= valore minimo

mmHg**

da 80 no a 89

* sufciente

se già uno
dei valori è
aumentato.

** millimetri di
mercurio

italiano

Verde

La classicazione secondo l’OMS viene memorizzata con i valori della misurazione e
insieme a questi può essere richiamata dalla memoria.

sotto 120 sotto 80

IT-94 IT-95

B

Uso dell’apparecchioUso dell’apparecchio

B

10. Pressione del polso

italiano

La pressione del polso, da non confondere con il battito del polso, fornisce
informazioni sull’elasticità dei vasi sanguigni. Un sistema vascolare rigido può
inuire negativamente sul sistema cardiocircolatorio. Studi dimostrano che il rischio
cardiovascolare aumenta se il valore della pressione del polso è costantemente
maggiore di 65 mmHg.

Il cuore funziona in due fasi, la fase di contrazione (fase di espulsione, sistole) e la
fase di dilatazione (fase di riempimento o fase di riposo, diastole). La differenza di
pressione tra sistole e diastole viene denominata pressione del polso o ampiezza del
polso. Più elevata è la pressione del polso, più rigidi sono i vasi.

Pressione del polso elevata

Pressione del polso aumentata

Pressione del polso normale

Se la pressione del polso dovesse rimanere a lungo oltre 55 mmHg, si consiglia di
consultare il proprio medico curante.

superiore a 65 mmHg

da 55 a 65 mmHg

inferiore a 55 mmHg

11. Frequenza del polso irregolare

Se, dopo una misurazione, lampeggia il simbolo “ “ del
battito irregolare, signica che l’apparecchio ha registrato
un polso irregolare durante la misurazione. Questa
irregolarità può essere dovuta a disturbi del ritmo cardiaco
oppure al fatto che il paziente si è mosso, ha parlato o ha
respirato profondamente durante la misurazione. Il simbolo
viene memorizzato con la relativa misurazione.

La visualizzazione frequente del simbolo può essere dovuta a disturbi del ritmo
cardiaco e deve essere comunicata al proprio medico curante! Per questo, i risultati
della misurazione accompagnati dal simbolo lampeggiante del battito devono
essere considerati con occhio critico e ripetuti in condizioni più favorevoli.

12. Uso della memoria

I risultati delle misurazioni vengono archiviati automaticamente nella memoria. La
memoria può contenere no a 60 risultati, oltre al valore medio. Quando sono state
memorizzate più di 60 misurazioni, il valore più vecchio (n. 60) viene cancellato per
registrare il valore più recente (n. 1).

Per richiamare i dati, premere il tasto Memory. Il valore
medio dei risultati memorizzati è indicato con una “A”, i
valori sistole, diastole e polso nonché la pressione del polso
(PP) vengono visualizzati alternativamente sul display.

Premendo di nuovo il tasto Memory compaiono gli ultimi
valori misurati (n. 1). Con la funzione data/ora attivata
vengono visualizzati alternativamente sistole, diastole e
polso con i rispettivi numero progressivo e data, e quindi la
pressione del polso (PP) con la rispettiva ora.

Per richiamare gli altri valori misurati, premere
ripetutamente il tasto Memory.

I dati memorizzati restano visibili sul display per circa 30
secondi. Successivamente l’apparecchio si spegne.

IT-96 IT-97

italiano

B

Uso dell’apparecchio

Cosa è necessario sapere sulla pressione arteriosa

C

Per cancellare singoli valori, richiamare il valore desiderato premendo ripetutamente

italiano

il tasto Memory. Quindi premere nuovamente il tasto Memory e tenerlo premuto no
a quando il valore scompare.

Per cancellare tutta la memoria, richiamare il valore medio, premere nuovamente il
tasto Memory e tenerlo premuto n quando il valore medio scompare.

Se non è memorizzato alcun valore non viene visualizzato nulla.

1. Valori della pressione arteriosa sistolica e diastolica

La circolazione del sangue ha l’importante funzione di apportare sangue a sufcienza
a tutti gli organi e tessuti dell’organismo e di rimuovere i prodotti del metabolismo.
A questo scopo, il cuore si contrae e si dilata a un ritmo regolare ca. 60-80 volte al
minuto. La pressione del sangue in circolo che si genera sulle pareti arteriose durante
la contrazione del cuore si chiama sistole. La pressione nella fase di rilasciamento
successiva, quando il cuore si riempie di nuovo di sangue, si chiama diastole. Durante la
misurazione quotidiana della pressione si rilevano entrambi questi valori.

2. Perché diversi valori di misurazione

La nostra pressione arteriosa reagisce a inussi esterni e interni come un sensibile
strumento di misura. Anche le minime variazioni possono inuire sulla pressione.
Questo fa chiaramente capire che spesso i valori misurati dal medico o in farmacia
sono più elevati di quelli che si ottengono a casa nell’ambiente familiare. Tuttavia,
anche i cambiamenti atmosferici e climatici e le sollecitazioni siche e mentali
possono inuire sulla pressione.

3. Perché misurare regolarmente la pressione arteriosa

Anche il momento della giornata inuisce sul valore della pressione arteriosa.
Durante il giorno i valori sono generalmente più elevati di quelli che si misurano di
notte nelle fasi di riposo. Misurazioni uniche e irregolari dicono pertanto poco della
pressione arteriosa effettiva. È possibile effettuare una valutazione afdabile solo
eseguendo regolarmente singole misurazioni. Parlate dei valori di misurazione con
il vostro medico.

italiano

IT-98

IT-99

D

1. Messaggi d’errore

italiano

Errore
indicato

Visualizzazione
Err - 300

Visualizzazione
Err - 1

Visualizzazione
Err - 2

Visualizzazione
Err - 3

Valori anomali Il paziente si è mosso o ha parlato

Possibile causa Rimedio

Sovrapressione del bracciale. Un
movimento del braccio o del corpo ha
causato il pompaggio massimo del
bracciale.

In alternativa, il tubo potrebbe essere
piegato o la presa per l’aria ostruita.

Errore di misurazione. Non è possibile
eseguire la misurazione a causa del
movimento del braccio o del corpo.

Errore di pompaggio, la pressione viene
generata troppo in fretta o troppo
lentamente.

È stata individuata un’anomalia. - Ripetete la misurazione.

La percentuale di sgonaggio
(permeabilità) è troppo alta/bassa.

Disturbi del ritmo cardiaco, disturbi
dovuti a movimento, tremore,
oscillazioni (intenzionali), respiri
profondi ecc.

durante la misurazione, non ha rispettato
il periodo di riposo, ha tenuto i piedi
incrociati, ha fumato o bevuto caffé.

- Ripetete la misurazione.

- Non muovete il braccio.

- Non parlate.

- Vericate che l’aria riesca a
passare liberamente attraverso il
tubo e il connettore dell’aria.

- Ripetete la misurazione.

- Non muovete il braccio.

- Non parlate.

Controllate la posizione del
connettore dell’aria, ripetete la
misurazione.

- Non muovete il braccio.

- Non parlate.
Se l’errore si ripete più volte,

telefonare al servizio assistenza
clienti.

Ripetete la misurazione dopo 3-5
minuti di riposo. Gli eventuali
inussi (a seconda della gravità
delle aritmie) sui risultati della
misurazione devono essere
discussi con il medico!

Controllare le condizioni e
ripetere la misurazione. Seguire
i consigli per l’uso riportati a
pagina IT-90.

Informazioni tecnicheInformazioni tecniche

Errore indicato Possibile causa Rimedio

Visualizzazione 0
0

La misurazione è
stata interrotta
e il bracciale
si sgona e si
rigona

Dopo l’accensione
non compare
nulla sul display

La misurazione è
stata interrotta

I valori
misurati sono
estremamente alti
o bassi

Durante la sostituzione delle
batterie è stato premuto
involontariamente il tasto
Start/Stop.

In caso di forte irregolarità del
polso o in caso di movimenti,
l’apparecchio non considera
la misurazione effettuata e ne
inzia una nuova.

Ci sono stati dei movimenti
durante la misurazione

Batterie inserite in modo non
corretto?

Batterie scariche? Sostituite le batterie.

Vano portabatterie sporco? Pulite il vano portabatterie.

Batterie scariche? Sostituite le batterie.

È stata mantenuta la posizione
corretta per la misurazione?

La misurazione è stata eseguita
con la calma richiesta?

Spegnete e riaccendere
l’apparecchio con il tasto Start/
Stop.

Eventualmente interrompete la
misurazione e ripeterla dopo 5
minuti di pausa.

Eventualmente interrompete la
misurazione e ripeterla dopo 5
minuti di pausa.

Controllate la posizione delle
batterie.

Ripetete la misurazione facendo
attenzione alla corretta posizione
del corpo. Non muovete il braccio
e non parlate.

Ripetete la misurazione dopo circa
3-5 minuti.

- Non muovete il braccio.

- Non parlate.

D

italiano

IT-100 IT-101

D

Informazioni tecnicheInformazioni tecniche

D

2. Assistenza Clienti

italiano

L’apparecchio può essere riparato esclusivamente dal produttore o da un centro
autorizzato. Rivolgersi a:

UEBE Medical GmbH
Zum Ottersberg 9
97877 Wertheim, Germania
Tel.: [phone]
Fax: [phone]
E-mail: [email protected]
Internet: www.uebe.com

3. Dati tecnici

Modello: Apparecchio digitale automatico con pompa elettrica

Dimensioni: Lunghezza = 140 mm x larghezza = 130 mm x altezza

Peso: 290 g senza batterie

Display: Display a cristalli liquidi (LCD) per i valori misurati e le

Memoria: 60 valori misurati (memorizzazione automatica) e

Metodo di misurazione: Determinazione oscillometrica di sistole, diastole e

Metodo di riferimento
della prova clinica:

Pressione di gonaggio: Con controllo Fuzzy logic

per misurare la pressione sanguigna sulla parte
superiore del braccio

= 60 mm

indicazioni di controllo

valore medio (A).

polso

Misurazione auscultatoria

Intervallo di visualizzazione
della pressione:

Intervallo di
misurazione:

Limiti di errore: Misurazione della pressione arteriosa: conforme a EN

Numero di serie: Sur l’appareil se trouve un numéro de série SN . Ce

Alimentazione: Tipo di batterie: 4 x 1,5 V stilo alcaline al manganese (LR6) o

Bracciale: Bracciale tipo UPW (per circonferenza del braccio

Condizioni d’uso: Temperatura ambiente tra i 10 e i 40 °C, umidità

Condizioni di
conservazione e di
trasporto:

Valvola di sato: A regolazione elettronica

Spegnimento automatico: Dopo circa 3 minuti dalla ne della misurazione

Classe di protezione IP: IP 20: protezione contro oggetti solidi con diametro

Durata in servizio attesa: 5 anni

Classicazione: Alimentazione elettrica interna a batteria

0-300 mmHg

Pressione sistolica: 50-250 mmHg
Pressione diastolica: 40-150 mmHg
Pulsazioni: 40-160 pulsazioni al minuto

1060 Parte 3, Misurazione della pressione: ± 3 mmHg,
Misurazione del polso: ± 5%

numéro permet d’identier l’appareil.

al litio (FR 6), durata: oltre 800 misurazioni in 2 anni
Opzionale: alimentatore stabilizzato tipo A1, uscita 6

VDC, minimo 600 mA

compresa tra 23 e 43 cm) oppure su richiesta oppure
optional in più bracciale tipo US (per circonferenza del
braccio compresa tra 17 e 25 cm)

relativa dell’aria max 85% non condensante, Pressione
dell’aria tra i 700 e i 1040 hPa

Temperatura ambiente tra i -5 e i 50 °C, umidità relativa
dell’aria max 85% non condensante, Pressione dell’aria
tra i 700 e i 1040 hPa

superiore a 12,5 mm, nessuna protezione contro l‘acqua.

IT-102 IT-103

italiano

D

Informazioni tecnicheInformazioni tecniche

D

4. Ricambi originali e accessori

italiano

I seguenti ricambi originali e/o accessori sono reperibili presso i rivenditori
specializzati:

Bracciale UPW (per circonferenza del braccio compresa tra 23 e 43 cm)
Articolo n. 2403001
PZN 0044977

Bracciale US (per circonferenza del braccio compresa tra 17 e 25 cm)
Articolo n. 2403005
PZN 0044960

Alimentatore tipo A1
Codice 2401020
PZN 3558547

Con riserva di modiche tecniche.

Produttore:

UEBE Medical GmbH
Zum Ottersberg 9
97877 Wertheim, Germania

5. Controllo metrologico

(ex taratura)

In generale si consiglia un controllo metrologico periodico ogni 2 anni. In Germania
gli esercizi specializzati sono tuttavia tenuti ad eseguirla in conformità alla
“disposizione tedesca per i gestori di prodotti medicali”.

Questo controllo può essere eseguito da UEBE Medical GmbH, da un ente
competente in materia di misurazioni o dal centro di manutenzione autorizzato. A
questo proposito, si prega di attenersi alle disposizioni nazionali.

Su richiesta, le autorità competenti o i centri di manutenzione autorizzati possono
ottenere dal produttore un “certicato di controllo metrologico”.

Attenzione: senza l‘autorizzazione del produttore non è consentito eseguire
modiche sull‘apparecchio, ad esempio aprirlo (tranne la sostituzione delle batterie).

italiano

IT-104 IT-105

E

Symbol Schutzgrad P2757C.ai 20.01.2010 09:22:19

Disposizioni generaliDisposizioni generali

E

1. Dichiarazione di conformità

italiano

Questo prodotto è conforme alla direttiva 93/42/CEE del Consiglio

0123

del 5 settembre 2007 sui prodotti medicali, che è entrato in vigore
il 21 Marzo 2010 e reca il marchio CE 0123 (TÜV SÜD Product
Service GmbH).

Grado di protezione contro scosse elettriche: TIPO BF

Attenersi alle istruzioni per l’uso.

Condizioni di conservazione e di trasporto
Temperatura ambiente da -5 a 50 °C

Proteggere dall’umidità
Umidità atmosferica rel. no all’85%

Conservare in luogo asciutto

Produttore

Dati dell’alimentatore:

In caso di utilizzo dell’alimentatore, disponibile separatamente:

Classe di protezione II (doppio isolamento)

Fusibile all’interno

Utilizzare solo in casa

2. Smaltimento

Batterie e apparecchi tecnici non sono riuti domestici, ma devono
essere consegnati a centri di raccolta e smaltimento specializzati.

italiano

Polarità interna negativa

IT-106 IT-107

F

Manutenzione dell’apparecchio

Garanzia

G

• L’apparecchio contiene parti sensibili e deve essere protetto dalle forti

italiano

variazioni di temperatura, dall’umidità dell’aria, dalla polvere e dall’irradiazione
solare diretta.

• L’apparecchio non è a prova d’urto. Consigliamo di far controllare l’integrità e
la precisione del display dopo urti di una certa entità.

• L’apparecchio non è impermeabile.

• Qualora l’apparecchio dovesse sporcarsi durante l’utilizzo, si raccomanda

di pulirlo esclusivamente con un panno morbido e asciutto. Non utilizzare
benzina, diluenti o altri solventi aggressivi.

• Non stronare né lavare in lavatrice il bracciale. Qualora il bracciale dovesse
sporcarsi durante l’utilizzo, si raccomanda di pulirlo con un detergente sintetico
stronandone delicatamente la supercie.

• Se l’apparecchio viene aperto, è necessario sottoporlo ad un controllo
metrologico da parte di un istituto autorizzato.

• Assicurarsi che non si inltrino liquidi nel tubo dell’aria. Lasciare asciugare
completamente.

Prestazioni in garanzia

L’apparecchio è stato realizzato e controllato con la massima cura. Ciononostante,
qualora si riscontrassero vizi al momento della consegna, viene concessa una
garanzia alle seguenti condizioni:

1. Durante il periodo di garanzia di 3 anni dalla data d’acquisto, elimineremo i
vizi a nostra discrezione e a nostre spese presso il nostro stabilimento tramite
riparazione o fornitura sostitutiva di un apparecchio perfettamente funzionante.
I costi della rispedizione dell’apparecchio al nostro stabilimento sono a carico
del mittente. I reclami che perverranno non affrancati non saranno accettati
da UEBE.

2. La garanzia non copre il normale consumo delle parti soggette a usura e i danni
derivanti dall’inosservanza delle istruzioni per l’uso, da un impiego improprio
(ad esempio fonti di energia elettrica non idonee, rottura, batterie con perdite)
e/o dallo smontaggio dell’apparecchio da parte dell’acquirente. La garanzia
non copre inoltre eventuali rivendicazioni di danni nei nostri confronti.

3. I diritti alla garanzia possono essere fatti valere soltanto nel periodo di validità
della garanzia, presentando lo scontrino di acquisto. In caso di garanzia, inviare
l’apparecchio insieme allo scontrino e alla descrizione del reclamo a:

UEBE Medical GmbH
Service-Center
Zum Ottersberg 9
97877 Wertheim
Germania

I costi della rispedizione dell’apparecchio al nostro stabilimento sono a carico
del mittente. I reclami che perverranno non affrancati non saranno accettati
da UEBE.

italiano

IT-108

4. I diritti dell’acquirente derivanti dai vizi della cosa nei confronti del venditore ai
sensi del § 437 del codice civile tedesco non vengono limitati dalla garanzia.

Nota bene: in caso di garanzia, allegare sempre lo scontrino di acquisto.

IT-109

italiano

italiano

IT-110 IT-111

comfort form

UEBE REF 24035
visomat und UEBE sind international
geschützte Warenzeichen der

UEBE Medical GmbH
Zum Ottersberg 9
97877 Wertheim
Germany
Phone: + 49 (0) 93 42 / 92 40 40
Fax: + 49 (0) 93 42 / 92 40 80
E-Mail: [email protected]
Internet: www.uebe.com

Technische Änderungen vorbehalten.
Nachdruck auch auszugsweise untersagt.
© Copyright 2013 UEBE Medical GmbH

7 24035 001 C

2013-04

0123

www.visomat.de • Besser Messen.
