abgeschirmt
U
shielded
High-End
High-End
Ag

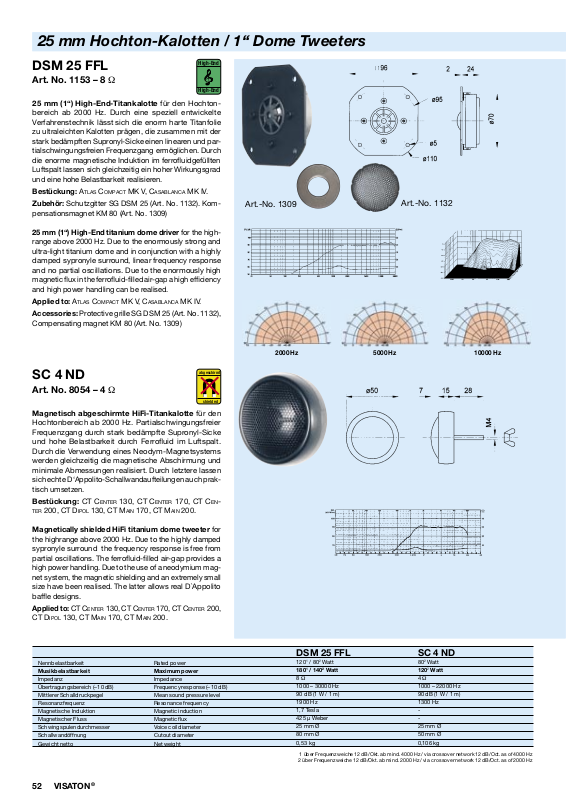

25 mm Hochton-Kalotten / 1“ Dome Tweeters
DSM 25 FFL
Art. No. 1153 – 8 Ω
25 mm (1“) High-End-Titankalotte für den Hochton-
bereich ab 2000 Hz. Durch eine speziell entwickelte
Verfahrenstechnik lässt sich die enorm harte Titanfolie
zu ultraleichten Kalotten prägen, die zusammen mit der
stark bedämpften Supronyl-Sicke einen linearen und partialschwingungsfreien Frequenzgang ermöglichen. Durch
die enorme magnetische Induktion im ferrouidgefüllten
Luftspalt lassen sich gleichzeitig ein hoher Wirkungsgrad
und eine hohe Belastbarkeit realisieren.
Bestückung: ATLAS COMPACT MK V, CASABLANCA MK IV.
Zubehör: Schutzgitter SG DSM 25 (Art. No. 1132). Kom-
pensationsmagnet KM 80 (Art. No. 1309)
Art.-No. 1309
Art.-No. 1132
25 mm (1“) High-End titanium dome driver for the highrange above 2000 Hz. Due to the enormously strong and
ultra-light titanium dome and in conjunction with a highly
damped sypronyle surround, linear frequency response
and no partial oscillations. Due to the enormously high
magnetic ux in the ferrouid-lled air-gap a high efciency
and high power handling can be realised.
Applied to: ATLAS COMPACT MK V, CASABLANCA MK IV.
Accessories: Protective grille SG DSM 25 (Art. No. 1132),
Compensating magnet KM 80 (Art. No. 1309)
SC 4 ND
Art. No. 8054 – 4 Ω
Magnetisch abgeschirmte HiFi-Titankalotte für den
Hochtonbereich ab 2000 Hz. Partialschwingungsfreier
Frequenzgang durch stark bedämpfte Supronyl-Sicke
und hohe Belastbarkeit durch Ferrouid im Luftspalt.
Durch die Verwendung eines Neodym-Magnetsystems
werden gleichzeitig die magnetische Abschirmung und
minimale Abmessungen realisiert. Durch letztere lassen
sich echte D‘Appolito-Schallwandaufteilungen auch praktisch umsetzen.
Bestückung: CT C
TER 200, CT DIPOL 130, CT MAIN 170, CT MAIN 200.
Magnetically shielded HiFi titanium dome tweeter for
the highrange above 2000 Hz. Due to the highly damped
sypronyle surround the frequency response is free from
partial oscillations. The ferrouid-lled air-gap provides a
high power handling. Due to the use of a neodymium magnet system, the magnetic shielding and an
size have been realised. The latter allows
bafe designs.
Applied to: CT C
CT DIPOL 130, CT MAIN 170, CT MAIN 200.
ENTER
ENTER
130, CT C
130, CT C
ENTER
ENTER
170, CT CEN-
extremely small
real D`Appolito
170, CT C
ENTER
200,
Abstrahlcharakteristik
radiation pattern 200 Hz
2000 Hz 5000 Hz 10000 Hz
Amplituden- und Impedanzfrequenzgang
frequency- and impedance response
Abstrahlcharakteristik
radiation pattern 200 Hz
Abstrahlcharakteristik
radiation pattern 500 Hz
Abstrahlcharakteristik
radiation pattern 500 Hz
Ausschwingverhalten
waterfall spectrum
Abstrahlcharakteristik
radiation pattern 1000 Hz
Ausschwingverhalten
waterfall spectrum
Abstrahlcharakteristik
radiation pattern 1000 Hz
Nennbelastbarkeit Rated power
Musikbelastbarkeit Maximum power
Impedanz Impedance
Übertragungsbereich (–10 dB)
Mittlerer Schalldruckpegel
Resonanzfrequenz
Magnetische Induktion
Magnetischer Fluss
Schwingspulendurchmesser
Schallwandöffnung
Gewicht netto
1 über Frequenzweiche 12 dB/Okt. ab mind. 4000 Hz / via crossover network 12 dB/Oct. as of 4000 Hz
2 über Frequenzweiche 12 dB/Okt. ab mind. 2000 Hz / via crossover network 12 dB/Oct. as of 2000 Hz
Resonance frequency
Net weight
Frequency response (–10 dB)
Mean sound pressure level
Magnetic induction
Magnetic ux
Voice coil diameter
Cutout diameter
DSM 25 FFL
1201 / 802 Watt
1801 / 1402 Watt
8 Ω
1000 – 30000 Hz
90 dB
(1 W / 1 m)
1900 Hz
1,7 Tesla
425 µ Weber
25 mm Ø
80 mm Ø
0,53 kg
SC 4 ND
802 Watt
1202 Watt
4 Ω
1000 – 22000 Hz
90 dB
(1 W / 1 m)
1300 Hz
-
25 mm Ø
50 mm Ø
0,106 kg
®
