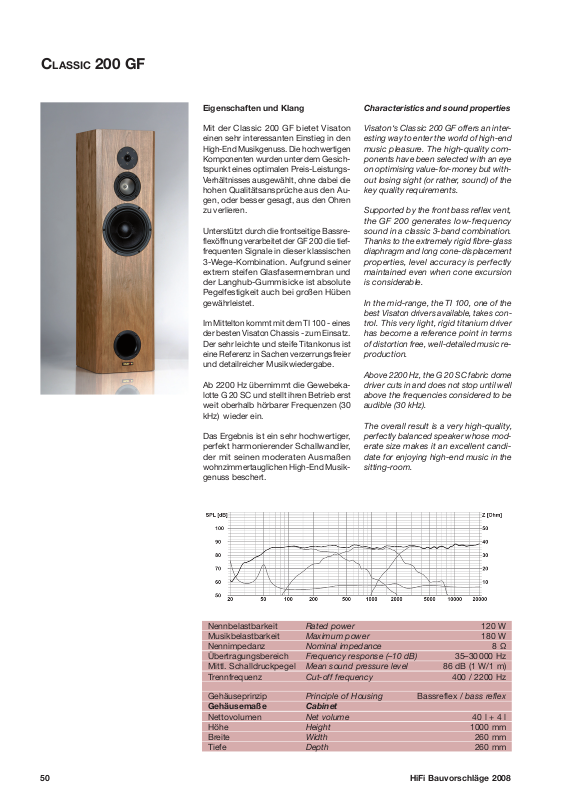

Page 1

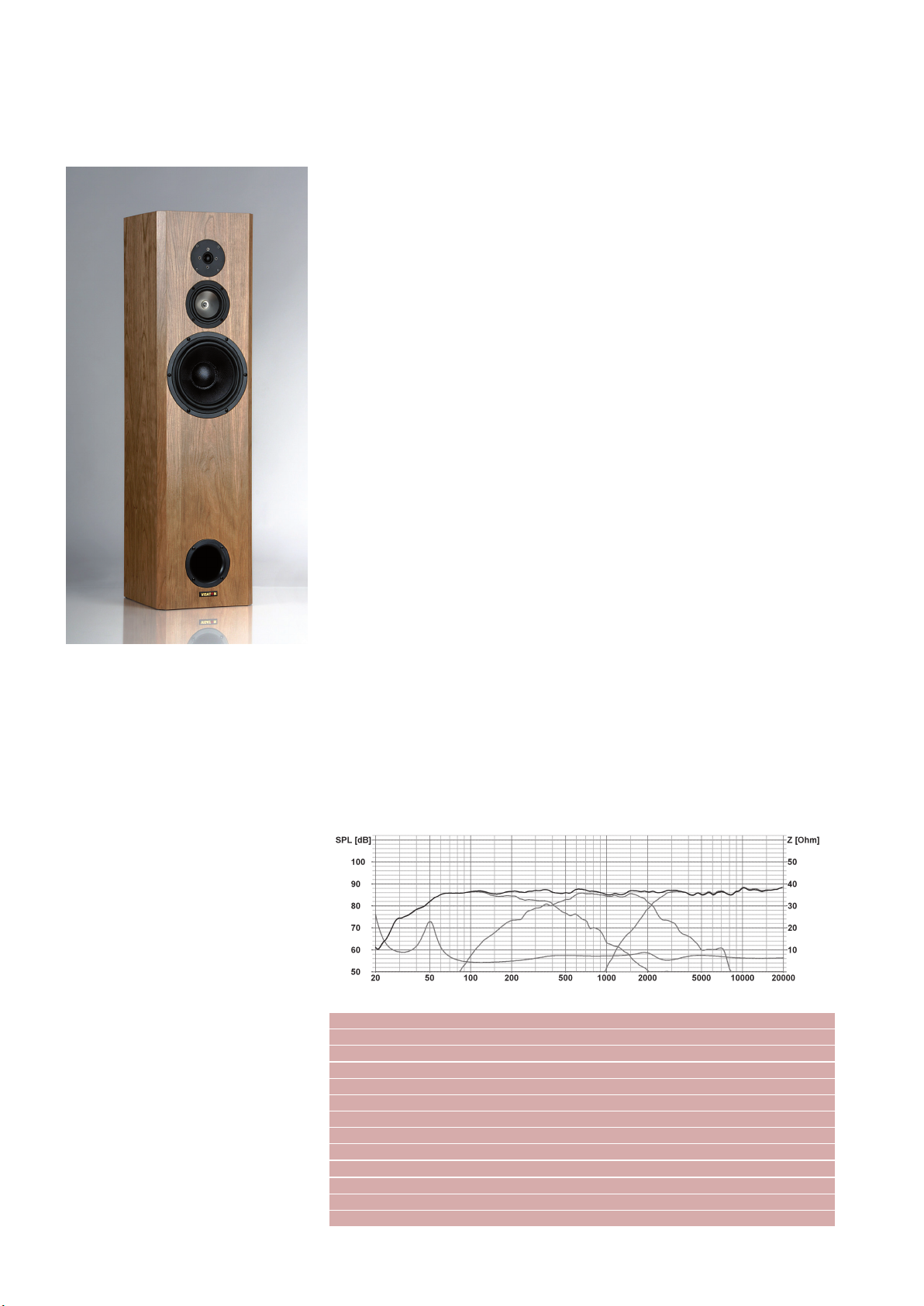

clAssIc 200 GF
Eigenschaften und Klang
Mit der Classic 200 GF bietet Visaton
einen sehr interessanten Einstieg in den
High-End Musikgenuss. Die hochwertigen
Komponenten wurden unter dem Gesichtspunkt eines optimalen Preis-LeistungsVerhältnisses ausgewählt, ohne dabei die
hohen Qualitätsansprüche aus den Augen, oder besser gesagt, aus den Ohren
zu verlieren.
Unterstützt durch die frontseitige Bassreflexöffnung verarbeitet der GF 200 die tieffrequenten Signale in dieser klassischen
3-Wege-Kombination. Aufgrund seiner
extrem steifen Glasfasermembran und
der Langhub-Gummisicke ist absolute
Pegelfestigkeit auch bei großen Hüben
gewährleistet.
Im Mittelton kommt mit dem TI 100 - eines
der besten Visaton Chassis - zum Einsatz.
Der sehr leichte und steife Titankonus ist
eine Referenz in Sachen verzerrungsfreier
und detailreicher Musikwiedergabe.
Ab 2200 Hz übernimmt die Gewebekalotte G 20 SC und stellt ihren Betrieb erst
weit oberhalb hörbarer Frequenzen (30
kHz) wieder ein.
Das Ergebnis ist ein sehr hochwertiger,
perfekt harmonierender Schallwandler,
der mit seinen moderaten Ausmaßen
wohnzimmertauglichen High-End Musikgenuss beschert.
Characteristics and sound properties
Visaton‘s Classic 200 GF offers an interesting way to enter the world of high-end
music pleasure. The high-quality components have been selected with an eye
on optimising value-for-money but without losing sight (or rather, sound) of the
key quality requirements.
Supported by the front bass reflex vent,
the GF 200 generates low-frequency
sound in a classic 3-band combination.
Thanks to the extremely rigid fibre-glass
diaphragm and long cone-displacement
properties, level accuracy is perfectly
maintained even when cone excursion
is considerable.
In the mid-range, the TI 100, one of the
best Visaton drivers available, takes control. This very light, rigid titanium driver
has become a reference point in terms
of distortion free, well-detailed music reproduction.
Above 2200 Hz, the G 20 SC fabric dome
driver cuts in and does not stop until well
above the frequencies considered to be
audible (30 kHz).
The overall result is a very high-quality,
perfectly balanced speaker whose moderate size makes it an excellent candidate for enjoying high-end music in the
sitting-room.
Nennbelastbarkeit Rated power 120 W
Musikbelastbarkeit Maximum power 180 W
Nennimpedanz Nominal impedance 8 Ω
Übertragungsbereich Frequency response (–10 dB) 35–30
Mittl. Schalldruckpegel Mean sound pressure level 86 dB (1 W/1 m)
Trennfrequenz Cut-off frequency 400 / 2200 Hz
Gehäuseprinzip Principle of Housing Bassreflex / bass reflex
Gehäusemaße Cabinet
Nettovolumen Net volume 40 l + 4 l
Höhe Height 1000 mm
Breite Width 260 mm
Tiefe Depth 260 mm
50 HiFi Bauvorschläge 2008
000 Hz
Page 2
clAssIc 200 GF
Bestückungsliste für 1 Box
Der Bausatz enthält alle in dieser Bestückungsliste aufgeführten Bauteile,
je doch kein Gehäuse.
Hochtöner G 20 SC - 8 Ω 1 St.
Mitteltöner TI 100 - 8 Ω 1 St.
Tieftöner GF 200 - 8 Ω 1 St.
Anschlussklemme ST 77 1 St.
Dämpfungs- Polyestermaterial wolle 2 Btl.
Frequenzweiche “
Bassreflexrohr BR 25.50
(volle Länge) 1 St.
Holzschrauben 4 mm x 20 mm 6 St.
Holzschrauben 3,5 x 19 mm 8 St.
Senkkopfschrauben 3,5 x 25 mm 4 St.
Kabel 2 x 2,5 mm² 1,5 m
Kabel 2 x 1,5 mm² 1,5 m
Component parts list for 1 box
The kit includes all the components
listed here but not the cabinet.
Tweeter G 20 SC - 8 Ω 1 pc.
Mid-range TI 100 - 8 Ω 1 pc.
Woofer GF 200 - 8 Ω 1 pc.
Crossover “
Bass reflex tube BR 25.50
(full length) 1 pcs.
Terminal ST 77 1 pc.
Damping Polyester
material wool 2 bags
Wood screws 4 x 20 mm 6 pcs.
Wood screws 3.5 x 19 mm 8 pcs.
Countersunk
screws 3.5 x 25 mm 4 pcs.
Cable 2 x 2.5 mm² 1.5 m
Cable 2 x 1.5 mm² 1.5 m
ClAssIC 200 GF”
clAssIc 200 GF”

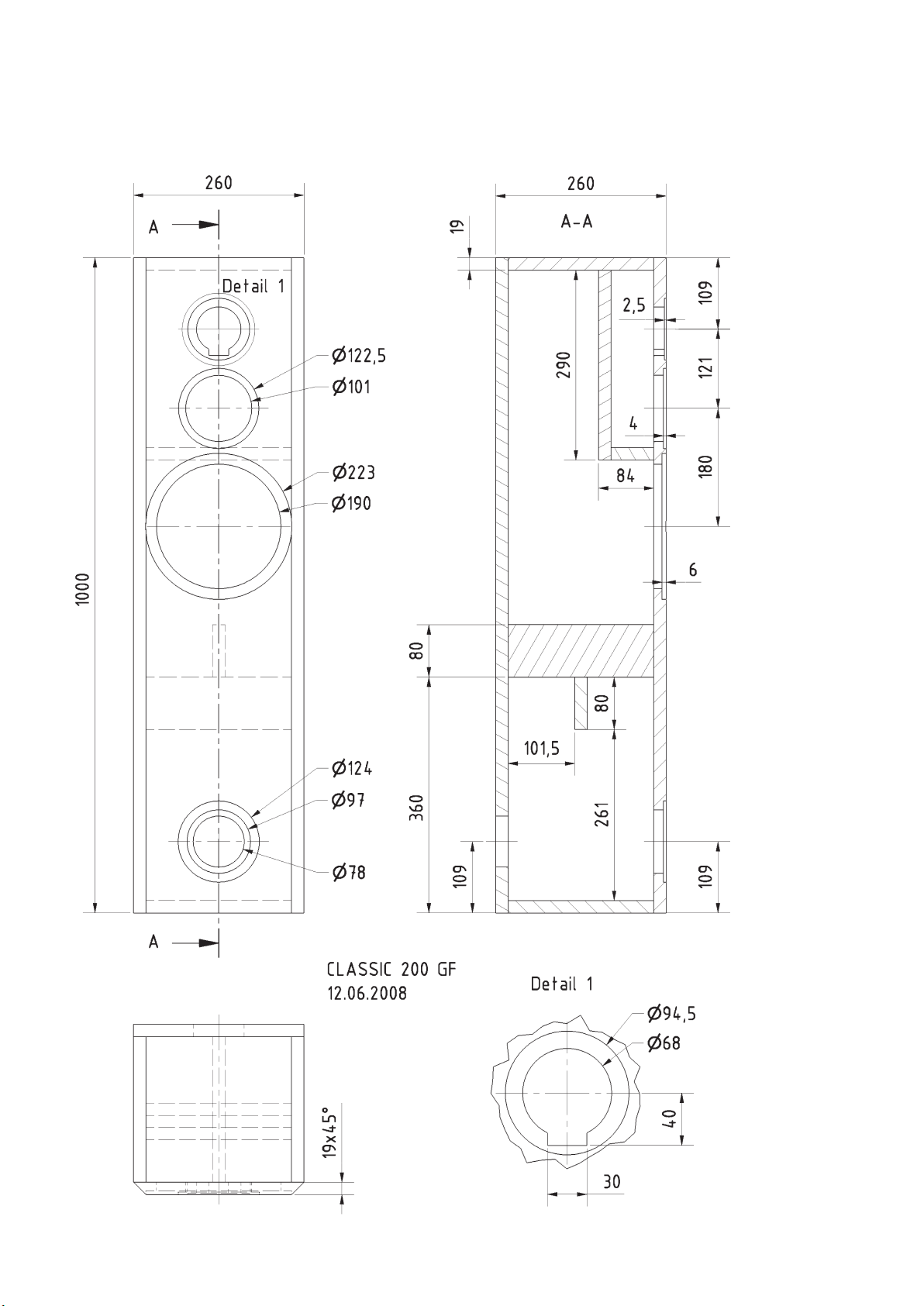

Zuschnittliste für 1 Box
Teile Maße (mm) Anzahl
Material: 19 mm Spanplatte oder MDF
Front 260 x 1000 1
Rückwand 260 x 1000 1
Seiten 222 x 1000 2
Deckel / Boden 222 x 222 2
MT Rückwand 222 x 271 1
MT Boden 222 x 65 1
Versteifung 222 x 80 2
Cabinet parts list for 1 box
Parts Size (mm) Quantity
Material: 19 mm chipboard or MDF
Front, rear panel 260 x 1000 2
Side panels 222 x 1000 2
Top, bottom panel 222 x 222 2
MR rear panel 222 x 290 1
MR bottom 222 x 65 1
Reinforcer 222 x 80 2
Bedämpfung
Zur Bedämpfung wird das Dämpfungsmaterial locker im gesamten Volumen
verteilt. Lediglich der Bereich über der
Öffnung des Bassreexrohres wird ausgespart.
Inner damping
The damping material is loosely pushed
into the cabinet. The space immediately
behind the bass reex tube must remain
free.
Aufbau
Zunächst werden die zugeschnittenen
Gehäuseteile aus 19 mm starken Spanoder MDF-Platten auf Stoß verleimt. Anschließend werden die Öffnungen der
Chassis, des BR-Rohres und des Terminals herausgesägt. Das BR-Rohr kann
aus optischen Gründen auch problemlos
auf die Rückseite verlegt werden. Die
Fase kann an der zusammengebauten
Box oder vor dem Zusammenbau an der
Schallwand angebracht werden.

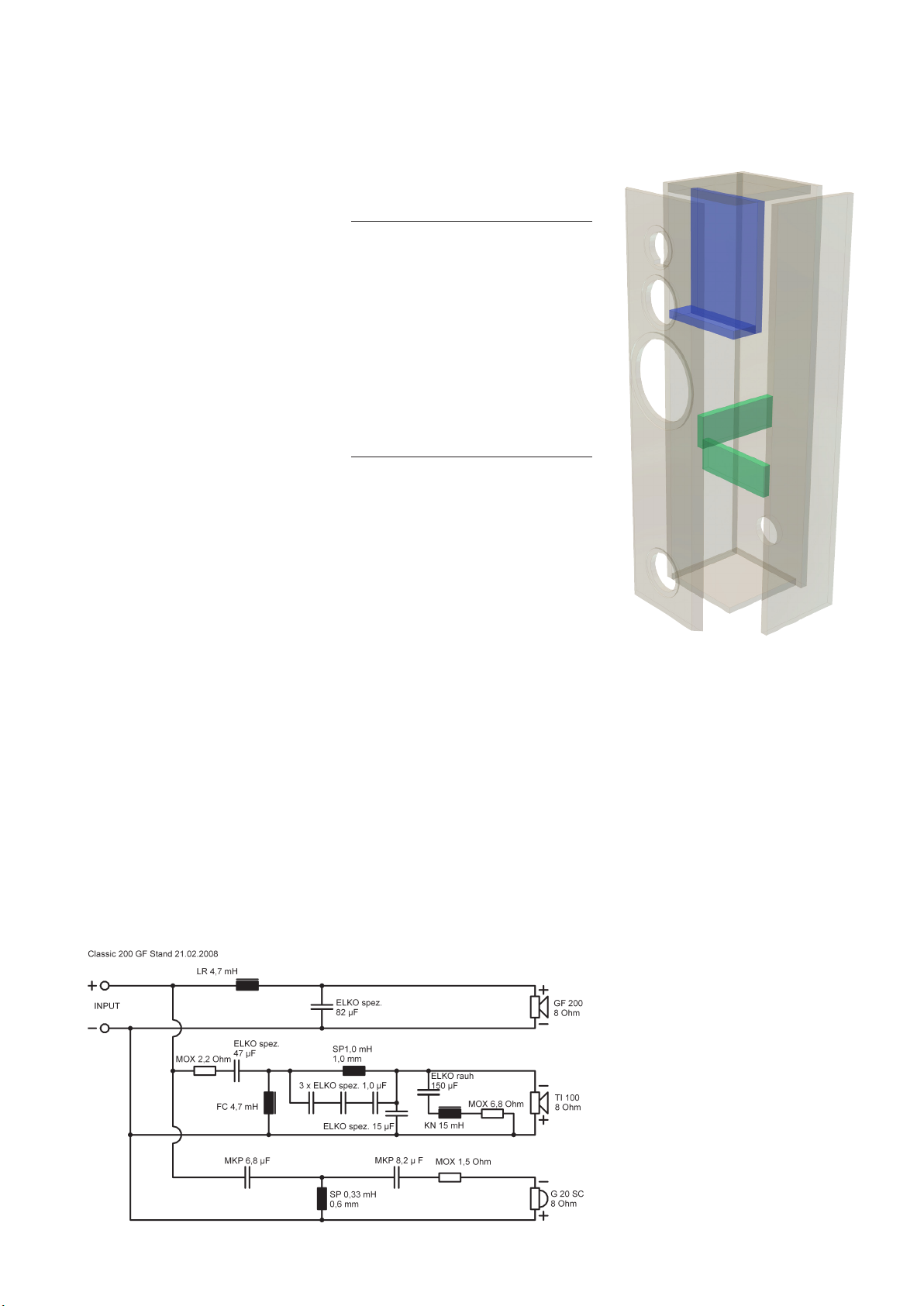

Die Frequenzweiche wird auf der Innenseite der Rückwand gegenüber dem GF
200 festgeschraubt.
Construction
All the cabinet panels are cut from 19 mm
chipboard or medium density breboard,
butt-jointed and glued. After that, the
openings for the driver and terminals are
cut out and any necessary recesses cut.
The chamfer on the outer bafe can be
made either before the cabinet is glued
together or afterwards.
The crossover has to be mounted on the
inner side of the rear panel across from
the woofer.
HiFi Bauvorschläge 2008 51
Page 3
clAssIc 200 GF
52 HiFi Bauvorschläge 2008
