Page 1
Art. No. 3020
BG 20 8 OHM
18000
92 dB
µ
Seite
1
von
2
BG 20 8 OHM
16.05.2006
http://www.visaton.de/deutsch/artikel/art_135_1_3.html

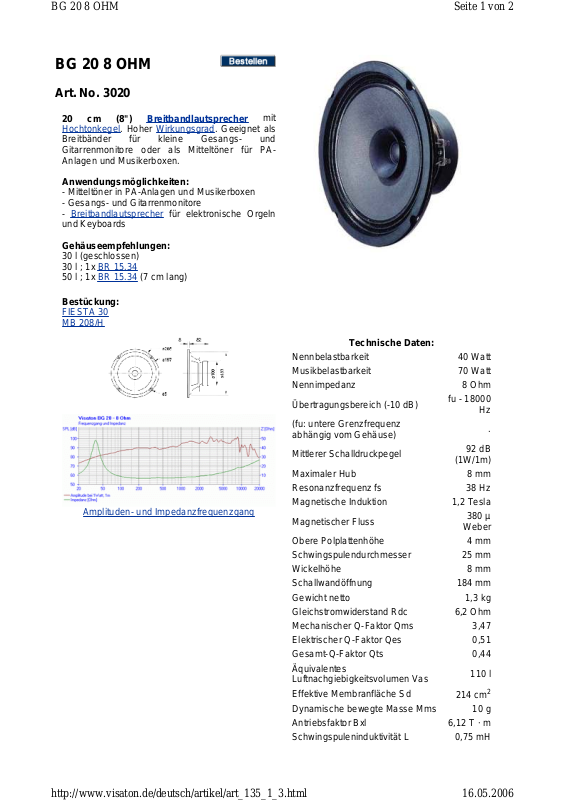

20 cm (8") Breitbandlautsprecher
Hochtonkegel. Hoher Wirkungsgrad. Geeignet als
Breitbänder für kleine Gesangs- und
Gitarrenmonitore oder als Mitteltöner für PAAnlagen und Musikerboxen.
Anwendungsmöglichkeiten:
- Mitteltöner in PA-Anlagen und Musikerboxen
- Gesangs- und Gitarrenmonitore
- Breitbandlautsprecher für elektronische Orgeln
und Keyboards
Gehäuseempfehlungen:
30 l (geschlossen)
30 l ; 1x BR 15.34
50 l ; 1x BR 15.34 (7 cm lang)
Bestückung:
FIESTA 30
MB 208/H
mit
Technische Daten:
Nennbelastbarkeit 40 Watt
Musikbelastbarkeit 70 Watt
Nennimpedanz 8 Ohm
Übertragungsbereich (-10 dB)
(fu: untere Grenzfrequenz
abhängig vom Gehäuse)
fu -
Hz
.
Amplituden- und Impedanzfrequenzgang
Mittlerer Schalldruckpegel
Maximaler Hub 8 mm
Resonanzfrequenz fs 38 Hz
Magnetische Induktion 1,2 Tesla
Magnetischer Fluss
Obere Polplattenhöhe 4 mm
Schwingspulendurchmesser 25 mm
Wickelhöhe 8 mm
Schallwandöffnung 184 mm
Gewicht netto 1,3 kg
Gleichstromwiderstand Rdc 6,2 Ohm
Mechanischer Q-Faktor Qms 3,47
Elektrischer Q-Faktor Qes 0,51
Gesamt-Q-Faktor Qts 0,44
Äquivalentes
Luftnachgiebigkeitsvolumen Vas
Effektive Membranfläche Sd
Dynamische bewegte Masse Mms 10 g
Antriebsfaktor Bxl 6,12 T · m
Schwingspuleninduktivität L 0,75 mH
(1W/1m)
380
Weber
110 l
214 cm
2
Page 2
Verwandte Produkte
Seite
2
von
2
BG 20 8 OHM
16.05.2006
http://www.visaton.de/deutsch/artikel/art_135_1_3.html
B 200 6 OHM
Abstrahlcharakteristik 1000 Hz
Abstrahlcharakteristik 2000 Hz
Abstrahlcharakteristik 5000 Hz
