VISATON
®
17
Nennbelastbarkeit Rated power
Musikbelastbarkeit Maximum power
Impedanz Impedance
Übertragungsbereich (–10 dB)
Frequency response (–10 dB)
Mittlerer Schalldruckpegel
Mean sound pressure level
Maximaler Hub
Maximum cone displacement
Resonanzfrequenz
Resonance frequency
Magnetische Induktion
Magnetic induction
Magnetischer Fluss
Magnetic ux
Obere Polplattenhöhe
Height of front pole-plate
Schwingspulendurchmesser
Voice coil diameter
Wickelhöhe Height of winding
Schallwandöffnung
Cutout diameter
Gewicht netto
Net weight
Weitere Daten Seiten 96 – 98 / for further data see pages 96 – 98 fu: Untere Grenzfrequenz abhängig vom Gehäuse; Lower cut-off frequency depending on cabinet

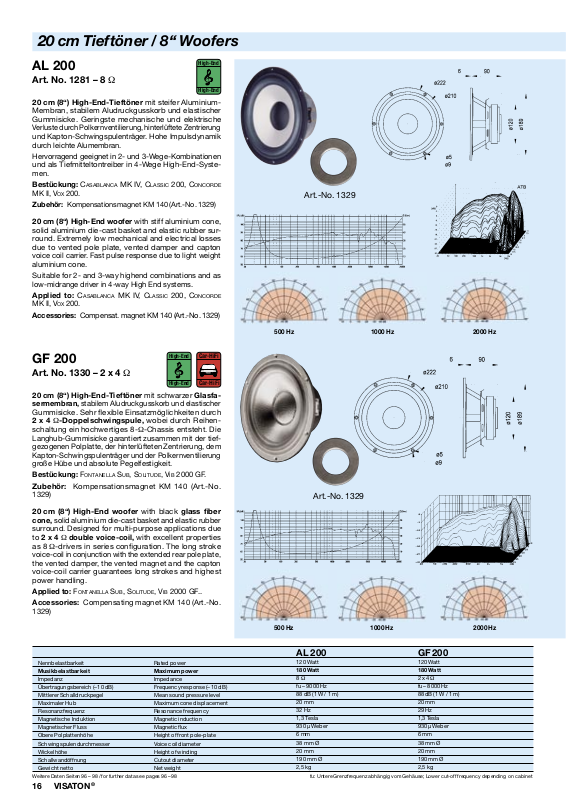

20 cm Tieftöner / 8“ Woofers
High-End
High-End
High-End
High-End
Car-HiFi
VISATON
Car-HiFi
AL 200
Art. No. 1281 – 8 Ω
20 cm (8“) High-End-Tieftöner mit steifer Aluminium-
Membran, stabilem Aludruckgusskorb und elastischer
Gummisicke. Geringste mechanische und elektrische
Verluste durch Polkernventilierung, hinterlüftete Zentrierung
und Kapton-Schwingspulenträger. Hohe Impulsdynamik
durch leichte Alumembran.
Hervorragend geeignet in 2- und 3-Wege-Kombinationen
und als Tiefmitteltontreiber in 4-Wege High-End-Systemen.
Bestückung: C
MK II, VOX 200.
Zubehör: Kompensationsmagnet KM 140 (Art.-No. 1329)
20 cm (8“) High-End woofer with stiff aluminium cone,
solid aluminium die-cast basket and elastic rubber surround. Extremely low mechanical and electrical losses
due to vented pole plate, vented damper and capton
voice coil carrier. Fast pulse response due to light weight
aluminium cone.
Suitable for 2- and 3-way highend combinations and as
low-midrange driver in 4-way High End systems.
Applied to: C
MK II, VOX 200.
Accessories: Compensat. magnet KM 140 (Art.-No. 1329)
ASABLANCA
ASABLANCA
MK IV, C
MK IV, C
LASSIC
LASSIC
200, C
200, C
ONCORDE
ONCORDE
Art.-No. 1329
500 Hz 1000 Hz 2000 Hz
GF 200
Art. No. 1330 – 2 x 4 Ω
20 cm (8“) High-End-Tieftöner mit schwarzer Glasfasermembran, stabilem Aludruckgusskorb und elastischer
Gummisicke. Sehr exible Einsatzmöglichkeiten durch
2 x 4 Ω-Doppelschwingspule, wobei durch Reihenschaltung ein hochwertiges 8-Ω-Chassis entsteht. Die
Langhub-Gummisicke garantiert zusammen mit der tiefgezogenen Polplatte, der hinterlüfteten Zentrierung, dem
Kapton-Schwingspulenträger und der Polkernventilierung
große Hübe und absolute Pegelfestigkeit.
Bestückung: FONTANELLA SUB, SOLITUDE, VIB 2000 GF.
Zubehör: Kompensationsmagnet KM 140 (Art.-No.
1329)
20 cm (8“) High-End woofer with black glass ber
cone, solid aluminium die-cast basket and elastic rubber
surround. Designed for multi-purpose applications due
to 2 x 4 Ω double voice-coil, with excellent properties
as 8 Ω-drivers in series conguration. The long stroke
voice-coil in conjunction with the extended rear pole plate,
the vented damper, the vented magnet and the capton
voice-coil carrier guarantees long strokes and highest
power handling.
Applied to: FONTANELLA SUB, SOLITUDE, VIB 2000 GF..
Accessories: Compensating magnet KM 140 (Art.-No.
1329)
Art.-No. 1329
500 Hz 1000 Hz 2000 Hz
Nennbelastbarkeit Rated power
Musikbelastbarkeit Maximum power
Impedanz Impedance
Übertragungsbereich (–10 dB)
Mittlerer Schalldruckpegel
Maximaler Hub
Resonanzfrequenz
Magnetische Induktion
Magnetischer Fluss
Obere Polplattenhöhe
Schwingspulendurchmesser
Wickelhöhe Height of winding
Schallwandöffnung
Gewicht netto
Weitere Daten Seiten 96 – 98 / for further data see pages 96 – 98 fu: Untere Grenzfrequenz abhängig vom Gehäuse; Lower cut-off frequency depending on cabinet
Maximum cone displacement
Resonance frequency
Net weight
16 VISATON
Frequency response (–10 dB)
Mean sound pressure level
Magnetic induction
Magnetic ux
Height of front pole-plate
Voice coil diameter
Cutout diameter
®
AL 200
120 Watt
180 Watt
8 Ω
fu – 9000 Hz
88 dB (1 W / 1 m)
20 mm
32 Hz
1,3 Tesla
930 µ Weber
6 mm
38 mm Ø
20 mm
190 mm Ø
2,5 kg
GF 200
120 Watt
180 Watt
2 x 4 Ω
fu – 8000 Hz
88 dB (1 W / 1 m)
20 mm
29 Hz
1,3 Tesla
930 µ Weber
6 mm
38 mm Ø
20 mm
190 mm Ø
2,5 kg
