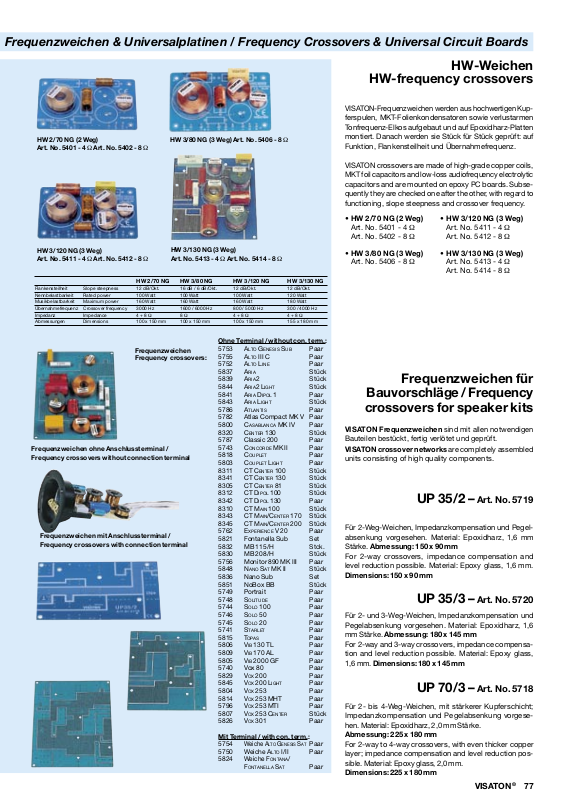

Frequenzweichen & Universalplatinen / Frequency Crossovers & Universal Circuit Boards
HW-Weichen
HW-frequency crossovers
VISATON-Frequenzweichen werden aus hochwertigen Kupferspulen, MKT-Folienkondensatoren sowie verlustarmen
Tonfrequenz-Elkos aufgebaut und auf Epoxidharz-Platten

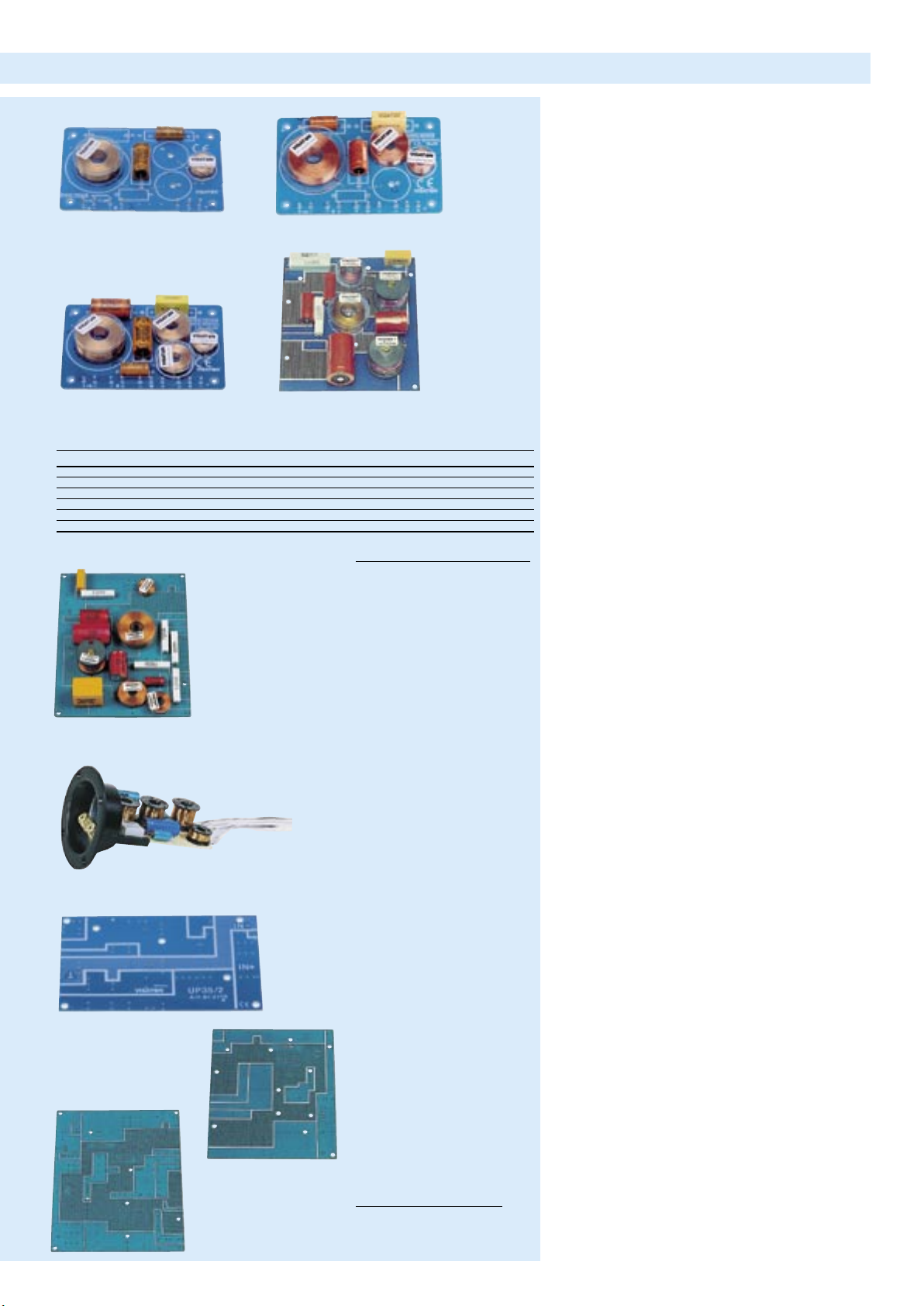

HW 2/70 NG (2 Weg)
Art. No. 5401 - 4 Ω Art. No. 5402 - 8 Ω
HW 3/120 NG (3 Weg)
Art. No. 5411 - 4 Ω Art. No. 5412 - 8 Ω
HW 2/70 NG HW 3/80 NG HW 3/120 NG HW 3/130 NG
Flankensteilheit Slope steepness 12 dB/Okt. 16 dB / 6 dB/Okt. 12 dB/Okt. 12 dB/Okt.
Nennbelastbarkeit Rated power 100 Watt 100 Watt 100 Watt 120 Watt
Musikbelastbarkeit Maximum power 160 Watt 160 Watt 160 Watt 180 Watt
Übernahmefrequenz
Impedanz Impedance 4 + 8 Ω 8 Ω 4 + 8 Ω 4 + 8 Ω
Abmessungen Dimensions 100 x 150 mm 100 x 150 mm 100 x 150 mm 155 x 180 mm
Crossover frequency 3000 Hz 1600 / 6000 Hz 800 / 5000 Hz 300 / 4000 Hz
HW 3/80 NG (3 Weg) Art. No. 5406 - 8 Ω
HW 3/130 NG (3 Weg)
Art. No. 5413 - 4 Ω Art. No. 5414 - 8 Ω
montiert. Danach werden sie Stück für Stück geprüft: auf
Funktion, Flankensteilheit und Übernahmefrequenz.
VISATON crossovers are made of high-grade copper coils,
MKT foil capacitors and low-loss audiofrequency electrolytic
capacitors and are mounted on epoxy PC boards. Subsequently they are checked one after the other, with regard to
functioning, slope steepness and crossover frequency.
• HW 2/70 NG (2 Weg)
Art. No. 5401 - 4 Ω
Art. No. 5402 - 8 Ω
• HW 3/80 NG (3 Weg)
Art. No. 5406 - 8 Ω
• HW 3/120 NG (3 Weg)
Art. No. 5411 - 4 Ω
Art. No. 5412 - 8 Ω
• HW 3/130 NG (3 Weg)
Art. No. 5413 - 4 Ω
Art. No. 5414 - 8 Ω
Frequenzweichen
Frequency crossovers:
Frequenzweichen ohne Anschlussterminal /
Frequency crossovers without connection terminal
Frequenzweichen mit Anschlussterminal /
Frequency crossovers with connection terminal
Ohne Terminal / without con. term.:
5753 ALTO GENESIS SUB Paar
5755 ALTO III C Paar
5752 ALTO LINE Paar
5837 ARIA Stück
5839 ARIA2 Stück
5844 ARIA2 LIGHT Stück
5841 ARIA DIPOL 1 Paar
5843 ARIA LIGHT Stück
5786 ATLANTIS Paar
5782 Atlas Compact MK V Paar
5800 CASABLANCA MK IV Paar
8320 CENTER 130 Stück
5787 Classic 200 Paar
5743 CONCORDE MK II Paar
5818 COUPLET Paar
5803 COUPLET LIGHT Paar
8311 CT CENTER 100 Stück
8341 CT CENTER 130 Stück
8305 CT CENTER 81 Stück
8312 CT DIPOL 100 Stück
8342 CT DIPOL 130 Paar
8310 CT MAIN 100 Stück
8343 CT MAIN/CENTER 170 Stück
8345 CT MAIN/CENTER 200 Stück
5762 EXPERIENCE V 20 Paar
5821 Fontanella Sub Set
5832 MB 115/H Stck.
5830 MB 208/H Stück
5756 Monitor 890 MK III Paar
5848 NANO SAT MK II Stück
5836 Nano Sub Set
5851 NoBox BB Stück
5749 Portrait Paar
5748 SOLITUDE Paar
5744 SOLO 100 Paar
5746 SOLO 50 Paar
5745 SOLO 20 Paar
5741 STARLET Paar
5815 TOPAS Paar
5806 VIB 130 TL Paar
5809 VIB 170 AL Paar
5805 VIB 2000 GF Paar
5740 Vox 80 Paar
5829 VOX 200 Paar
5845 VOX 200 LIGHT Paar
5804 VOX 253 Paar
5814 VOX 253 MHT Paar
5796 VOX 253 MTI Paar
5807 VOX 253 CENTER Stück
5826 VOX 301 Paar
Mit Terminal / with con. term.
5754
Weiche A
5750 Weiche ALTO I/II Paar
5824
F
LTO GENESIS SAT
Weiche F
ONTANA
ONTANELLA SAT
:
Paar
/
Paar
Frequenzweichen für
Bauvorschläge / Frequency
crossovers for speaker kits
VISATON Frequenzweichen sind mit allen notwendigen
Bauteilen bestückt, fertig verlötet und geprüft.
VISATON crossover networks are completely assembled
units consisting of high quality components.
UP 35/2 – Art. No. 5719
Für 2-Weg-Weichen, Impedanzkompensation und Pegelabsenkung vorgesehen. Material: Epoxidharz, 1,6 mm
Stärke. Abmessung: 150 x 90 mm
For 2-way crossovers, impedance compensation and
level reduction possible. Material: Epoxy glass, 1,6 mm.
Dimensions: 150 x 90 mm
UP 35/3 – Art. No. 5720
Für 2- und 3-Weg-Weichen, Impedanzkompensation und
Pegelabsenkung vorgesehen. Material: Epoxidharz, 1,6
mm Stärke. Abmessung: 180 x 145 mm
For 2-way and 3-way crossovers, impedance compensation and level reduction possible. Material: Epoxy glass,
1,6 mm. Dimensions: 180 x 145 mm
UP 70/3 – Art. No. 5718
Für 2- bis 4-Weg-Weichen, mit stärkerer Kupferschicht;
Impedanzkompensation und Pegelabsenkung vorgesehen. Material: Epoxidharz, 2,0 mm Stärke.
Abmessung: 225 x 180 mm
For 2-way to 4-way crossovers, with even thicker copper
layer; impedance compensation and level reduction possible. Material: Epoxy glass, 2,0 mm.
Dimensions: 225 x 180 mm
VISATON
®
77
