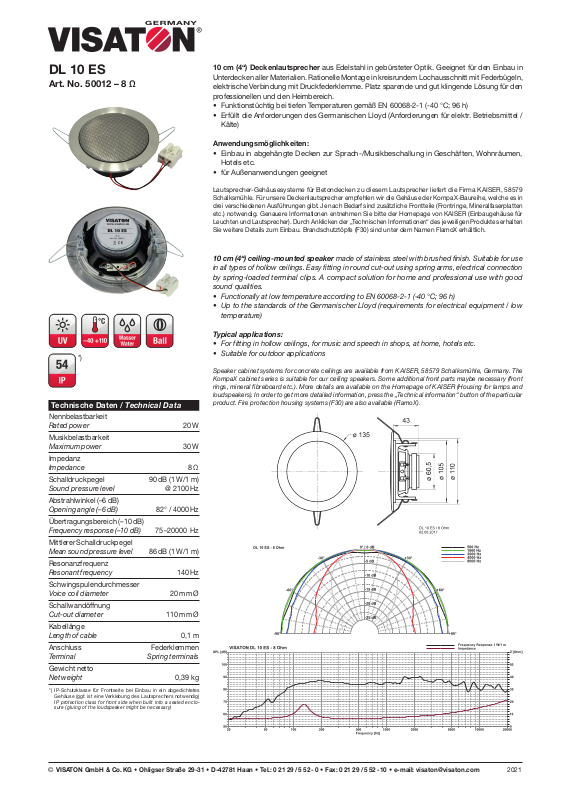

DL 10 ES
Art. No. 50012 – 8 Ω
*)
Technische Daten / Technical Data
Nennbelastbarkeit
Rated power 20 W
Musikbelastbarkeit
Maximum power 30 W
Impedanz
Impedance 8 Ω
Schalldruckpegel 90 dB (1 W/1 m)
Sound pressure level @ 2100 Hz
Abstrahlwinkel (–6 dB)
Opening angle (–6 dB) 82° / 4000 Hz
Übertragungsbereich (–10 dB)
Frequency response (–10 dB) 75–20000 Hz
Mittlerer Schalldruckpegel
Mean sound pressure level 86 dB (1 W/1 m)
Resonanzfrequenz
Resonant frequency 140 Hz
Schwingspulendurchmesser
Voice coil diameter 20 mm Ø
Schallwandöffnung
Cut-out diameter 110 mm Ø
Kabellänge
Length of cable 0,1 m
Anschluss Federklemmen
Terminal Spring terminals
Gewicht netto
Net weight 0,39 kg
*) IP-Schutzklasse für Frontseite bei Einbau in ein abgedichtetes
Gehäuse (ggf. ist eine Verklebung des Lautsprechers notwendig)
IP protection class for front side when built into a sealed enclo
sure (gluing of the loudspeaker might be necessary)
-
10 cm (4“) Deckenlautsprecher aus Edelstahl in gebürsteter Optik. Geeignet für den Einbau in
Unterdecken aller Materialien. Rationelle Montage in kreisrundem Lochausschnitt mit Federbügeln,
elektrische Verbindung mit Druckfederklemme. Platz sparende und gut klingende Lösung für den
professionellen und den Heimbereich.
• Funktionstüchtig bei tiefen Temperaturen gemäß EN 60068-2-1 (-40 °C; 96 h)
• Erfüllt die Anforderungen des Germanischen Lloyd (Anforderungen für elektr. Betriebsmittel /
Kälte)
Anwendungsmöglichkeiten:
• Einbau in abgehängte Decken zur Sprach-/Musikbeschallung in Geschäften, Wohnräumen,
Hotels etc.
• für Außenanwendungen geeignet
Lautsprecher-Gehäusesysteme für Betondecken zu diesem Lautsprecher liefert die Firma KAISER, 58579
Schalksmühle. Für unsere Deckenlautsprecher empfehlen wir die Gehäuse der KompaX-Baureihe, welche es in
drei verschiedenen Ausführungen gibt. Je nach Bedarf sind zusätzliche Frontteile (Frontringe, Mineralfaserplatten
etc.) notwendig. Genauere Informationen entnehmen Sie bitte der Homepage von KAISER (Einbaugehäuse für
Leuchten und Lautsprecher). Durch Anklicken der „Technischen Informationen“ des jeweiligen Produktes erhalten
Sie weitere Details zum Einbau. Brandschutztöpfe (F30) sind unter dem Namen FlamoX erhältlich.
10 cm (4“) ceiling-mounted speaker made of stainless steel with brushed finish. Suitable for use
in all types of hollow ceilings. Easy fitting in round cut-out using spring arms, electrical connection
by spring-loaded terminal clips. A compact solution for home and professional use with good
sound qualities.
• Functionally at low temperature according to EN 60068-2-1 (-40 °C; 96 h)
• Up to the standards of the Germanischer Lloyd (requirements for electrical equipment / low
temperature)
Typical applications:
• For fitting in hollow ceilings, for music and speech in shops, at home, hotels etc.
• Suitable for outdoor applications
Speaker cabinet systems for concrete ceilings are available from KAISER, 58579 Schalksmühle, Germany. The
KompaX cabinet series is suitable for our ceiling speakers. Some additional front parts maybe necessary (front
rings, mineral fibreboard etc.). More details are available on the Homepage of KAISER (Housing for lamps and
loudspeakers). In order to get more detailed information, press the „Technical information“ button of the particular
product. Fire protection housing systems (F30) are also available (FlamoX).
©
VISATON GmbH & Co.KG • Ohligser Straße 29-31 • D-42781 Haan • Tel.: 0 21 29/552-0 • Fax: 021 29/552 -10 • e-mail: [email protected]
