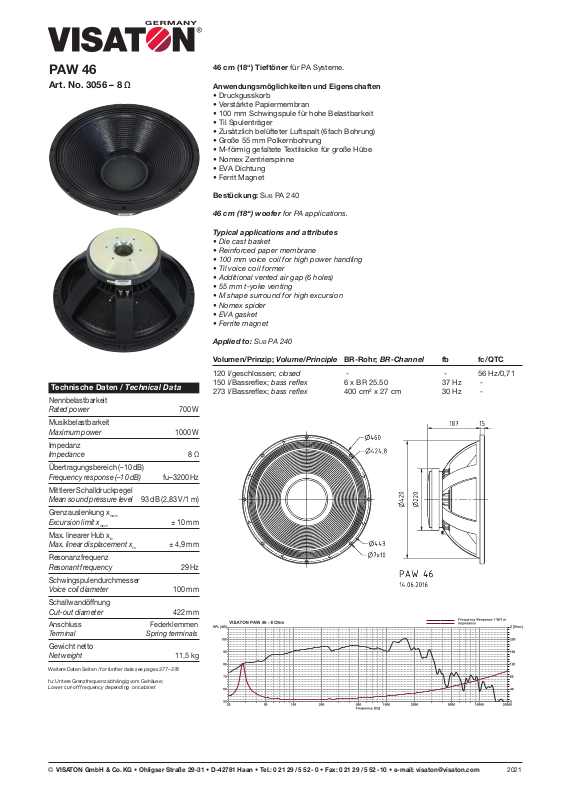

PAW 46
Art. No. 3056 – 8 Ω
46 cm (18“) Tieftöner für PA Systeme.
Anwendungsmöglichkeiten und Eigenschaften
• Druckgusskorb
• Verstärkte Papiermembran
• 100 mm Schwingspule für hohe Belastbarkeit
• Til Spulenträger
• Zusätzlich belüfteter Luftspalt (6fach Bohrung)
• Große 55 mm Polkernbohrung
• M-förmig gefaltete Textilsicke für große Hübe
• Nomex Zentrierspinne
• EVA Dichtung
• Ferrit Magnet
Bestückung:
46 cm (18“) woofer for PA applications.
Typical applications and attributes
• Die cast basket
• Reinforced paper membrane
• 100 mm voice coil for high power handling
• Til voice coil former
• Additional vented air gap (6 holes)
• 55 mm t-yoke venting
• M shape surround for high excursion
• Nomex spider
• EVA gasket
• Ferrite magnet
Applied to: Sub PA 240
Volumen/Prinzip; Volume/Principle BR-Rohr; BR-Channel fb fc/QTC
120 l/geschlossen; closed - - 56 Hz/0,71
Technische Daten / Technical Data
150 l/Bassreflex; bass reflex 6 x BR 25.50 37 Hz 273 l/Bassreflex; bass reflex 400 cm² x 27 cm 30 Hz -
Nennbelastbarkeit
Rated power 700 W
Musikbelastbarkeit
Maximum power 1000 W
Impedanz
Impedance 8 Ω
Übertragungsbereich (–10 dB)
Frequency response (–10 dB) fu–3200 Hz
Mittlerer Schalldruckpegel
Mean sound pressure level 93 dB (2,83 V/1 m)
Grenzauslenkung x
Excursion limit x
Max. linearer Hub x
Max. linear displacement x
mech
± 10 mm
mech
lin
± 4,9 mm
lin
Resonanzfrequenz
Resonant frequency 29 Hz
Schwingspulendurchmesser
Voice coil diameter 100 mm
Schallwandöffnung
Cut-out diameter 422 mm
Anschluss Federklemmen
Terminal Spring terminals
Gewicht netto
Net weight 11,5 kg
Weitere Daten Seiten / for further data see pages 377–378
fu: Untere Grenzfrequenz abhängig vom Gehäuse;
Lower cut-off frequency depending on cabinet
Sub PA 240
©
