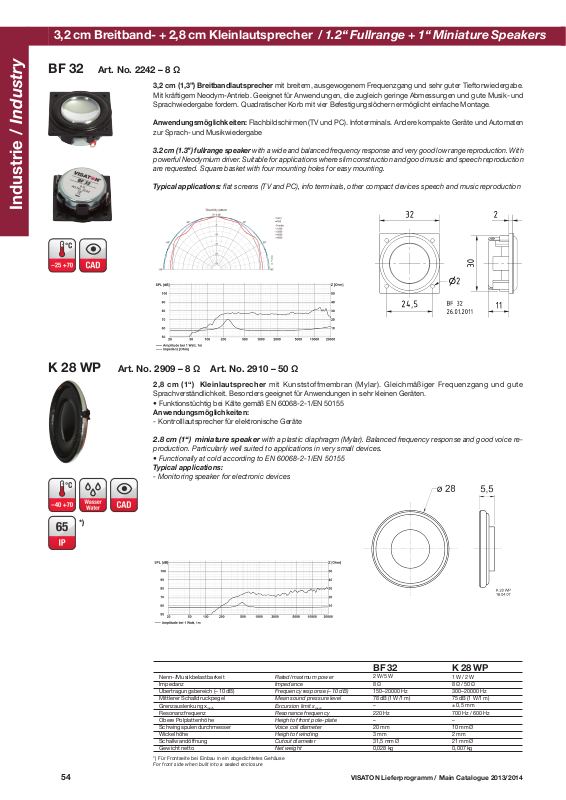

BF 32 Art. No. 2242 – 8 Ω
Industrie / Industry
3,2 cm (1,3”) Breitbandlautsprecher mit breitem, ausgewogenem Frequenzgang und sehr guter Tieftonwiedergabe
Mit kräftigem Neodym-Antrieb Geeignet für Anwendungen, die zugleich geringe Abmessungen und gute Musik- und
Sprachwiedergabe fordern Quadratischer Korb mit vier Befestigungslöchern ermöglicht einfache Montage
Anwendungsmöglichkeiten: Flachbildschirmen (TV und PC) Infoterminals Andere kompakte Geräte und Automaten
zur Sprach- und Musikwiedergabe
3.2 cm (1.3”) fullrange speaker with a wide and balanced frequency response and very good low range reproduction. With
powerful Neodymium driver. Suitable for applications where slim construction and good music and speech reproduction
are requested. Square basket with four mounting holes for easy mounting.
Typical applications: flat screens (TV and PC), info terminals, other compact devices speech and music reproduction
K 28 WP Art. No. 2909 – 8 Ω Art. No. 2910 – 50 Ω
2,8 cm (1“) Kleinlautsprecher mit Kunststoffmembran (Mylar) Gleichmäßiger Frequenzgang und gute
Sprachverständlichkeit Besonders geeignet für Anwendungen in sehr kleinen Geräten
•
Funktionstüchtig bei Kälte gemäß EN 60068-2-1/EN 50155
Anwendungsmöglichkeiten:
- Kontrolllautsprecher für elektronische Geräte
2.8 cm (1“) miniature speaker
production. Particularly well suited to applications in very small devices.
•
Functionally at cold according to EN 60068-2-1/EN 50155
Typical applications:
- Monitoring speaker for electronic devices
*)
with a plastic diaphragm (Mylar). Balanced frequency response and good voice re-
Nenn-/Musikbelastbarkeit Rated/maximum power
Impedanz Impedance
Übertragungsbereich (–10 dB) Frequency response (–10 dB)
Mittlerer Schalldruckpegel Mean sound pressure level
Grenzauslenkung x
Resonanzfrequenz Resonance frequency
Obere Polplattenhöhe Height of front pole-plate
Schwingspulendurchmesser Voice coil diameter
Wickelhöhe Height of winding
Schallwandöffnung Cutout diameter
Gewicht netto Net weight
*) Für Frontseite bei Einbau in ein abgedichtetes Gehäuse
For front side when b uilt into a sealed enclos ure
Excursion limit x
mech
mech
BF 32
2 W/5 W
8 Ω
150–20000 Hz
78 dB (1 W/1 m)
–
220 Hz
–
20 mm
3 mm
31,5 mm Ø
0,028 kg
K 28 WP
1 W / 2 W
8 Ω / 50 Ω
300–20000 Hz
75 dB (1 W/1 m)
± 0,5 mm
700 Hz / 600 Hz
–
10 mm Ø
2 mm
21 mm Ø
0,007 kg
54 VISATON Lieferprogramm / Main Catalogue 2013/2014
