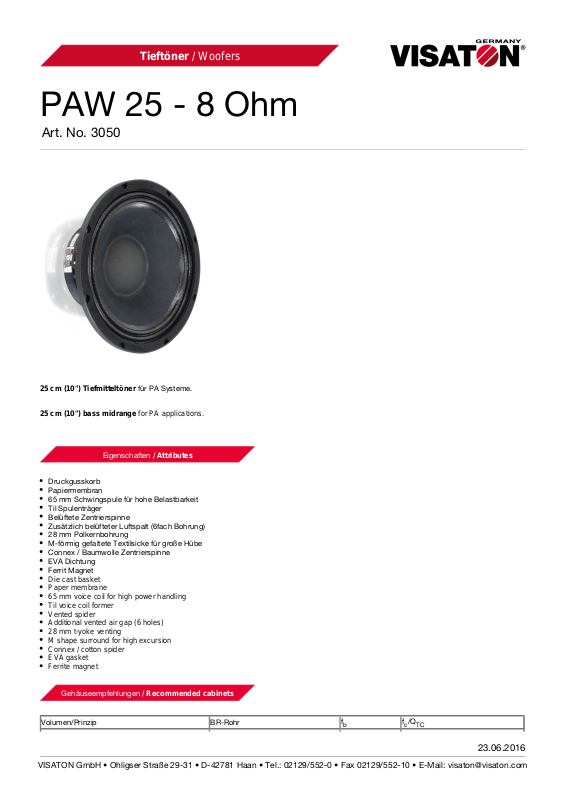

Visaton PAW 25 User guide

Tieftöner / Woofers

Volumen/Prinzip BR-Rohr

f

b

f /Q

c TC

Gehäuseempfehlungen / Recommended cabinets

Ferrite magnet

EVA gasket

Connex / cotton spider

M shape surround for high excursion

28 mm t-yoke venting

Additional vented air gap (6 holes)

Vented spider

Til voice coil former

65 mm voice coil for high power handling

Paper membrane

Die cast basket

Ferrit Magnet

EVA Dichtung

Connex / Baumwolle Zentrierspinne

M-förmig gefaltete Textilsicke für große Hübe

28 mm Polkernbohrung

Zusätzlich belüfteter Luftspalt (6fach Bohrung)

Belüftete Zentrierspinne

Til Spulenträger

65 mm Schwingspule für hohe Belastbarkeit

Papiermembran

Druckgusskorb

Eigenschaften / Attributes

PAW 25 - 8 Ohm

Art. No. 3050

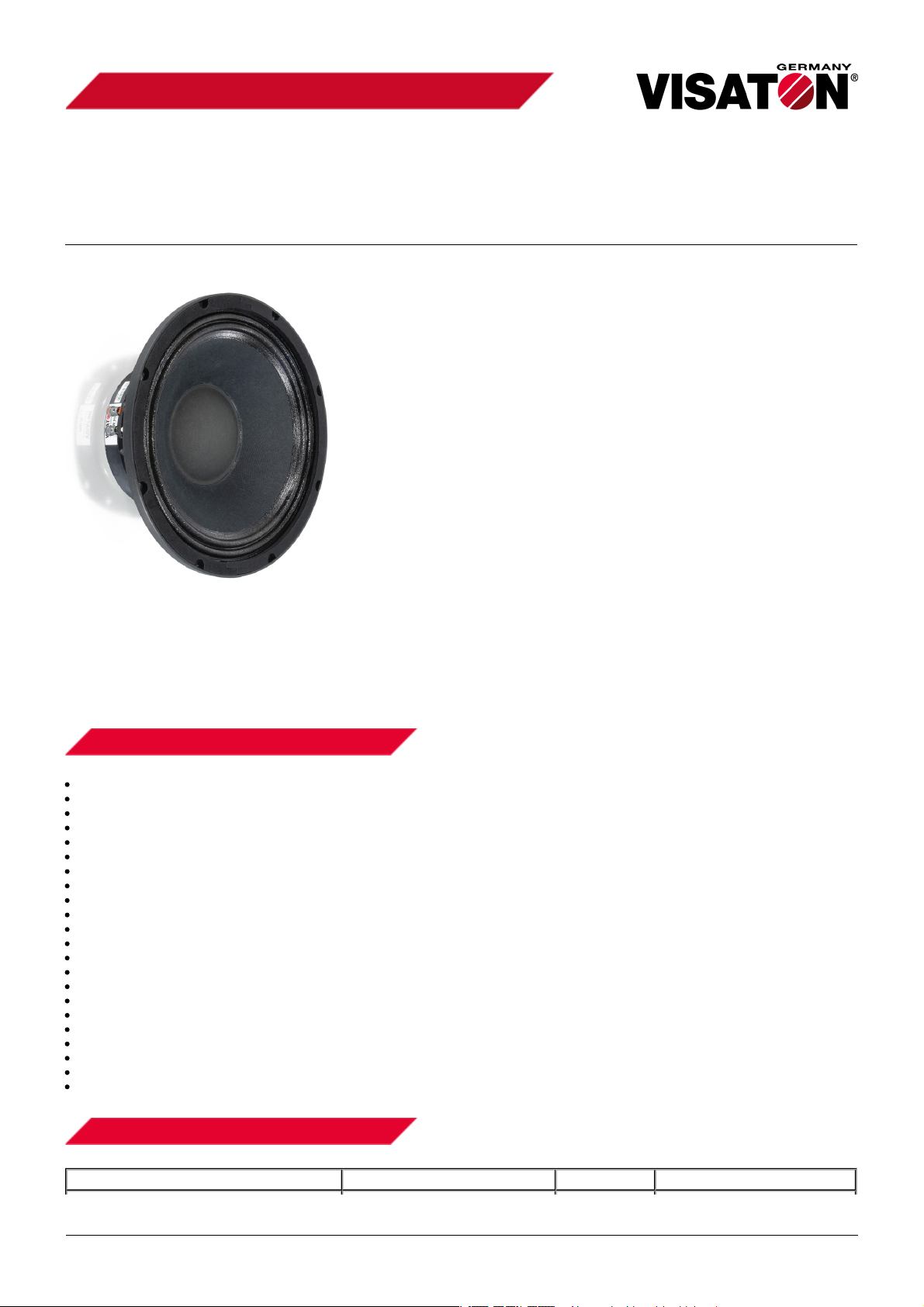

25 cm (10") Tiefmitteltöner für PA Systeme.

25 cm (10") bass midrange for PA applications.

23.06.2016

VISATON GmbH • Ohligser Straße 29-31 • D-42781 Haan • Tel.: [phone] • Fax [phone] • E-Mail: [email protected]

Tieftöner / Woofers

Membrannachgiebigkeit Cm

Cm

0,24 mm/N

Nennbelastbarkeit

Rated power

300 W

Musikbelastbarkeit

Maximum power

450 W

Nennimpedanz Z

Nominal impedance Z

8 Ohm

Übertragungsbereich

Frequency response

fu–4200Hz

(fu: untere Grenzfrequenz abhängig
vom Gehäuse)

(fu: Lower cut-off frequency depending
on cabinet)

.

Mittlerer Schalldruckpegel

Mean sound pressure level

92 dB

(2,83V/1m)

Maximaler linearer Hub

Maximum linear displacement

+/−3,5 mm

Grenzauslenkung

Excursion limit

+/−8 mm

Resonanzfrequenz fs

Resonance frequency fs

52 Hz

Obere Polplattenhöhe

Height of front pole-plate

8 mm

Schwingspulendurchmesser

Voice coil diameter

65 mm

Wickelhöhe

Height of winding

15 mm

Schallwandöffnung

Cutout diameter

230 mm

Gewicht netto

Net weight

3,61 kg

Gleichstromwiderstand Rdc

D.C. resistance Rdc

6,5 Ohm

Mechanischer Q-Faktor Qms

Mechanical Q factor Qms

9,59

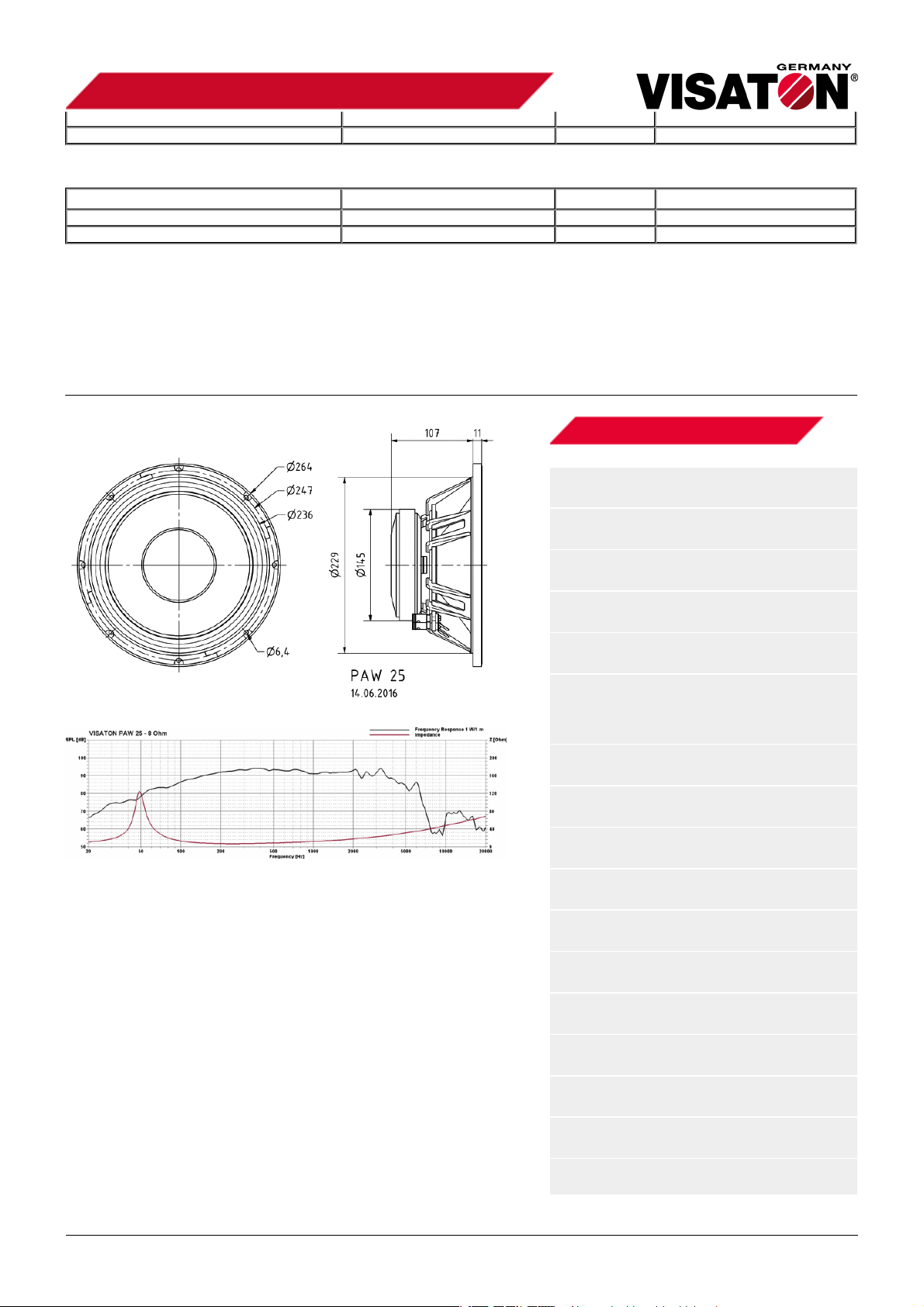

Technische Daten / Technical data

Volume/Principle BR-Channel

f

b

f /Q

c TC

12 l/closed - - 110 Hz/0,71
26 l/bass reflex

2 x BR 15.34

57 Hz -

12 l/geschlossen - - 110 Hz/0,71
26 l/Bassreflex 2 x BR 15.34 57 Hz -



PAW 25 - 8 Ohm

Art. No. 3050

VISATON GmbH • Ohligser Straße 29-31 • D-42781 Haan • Tel.: [phone] • Fax [phone] • E-Mail: [email protected]

23.06.2016

Tieftöner / Woofers

Elektrischer Q-Faktor Qes

Electrical Q factor Qes

0,34

Gesamt-Q-Faktor Qts

Total Q factor Qts

0,33

Äquivalentes
Luftnachgiebigkeitsvolumen Vas

Equivalent volume Vas

44 l

Effektive Membranfläche Sd

Effective piston area Sd

353 cm²

Dynamische bewegte Masse Mms

Dynamically moved mass Mms

37,6 g

Antriebsfaktor Bxl

Force factor Bxl

15,6 Tm

Schwingspuleninduktivität L

Inductance of the voice coil L

0,9 mH

23.06.2016
