SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 30 11 64 www.conrad.si

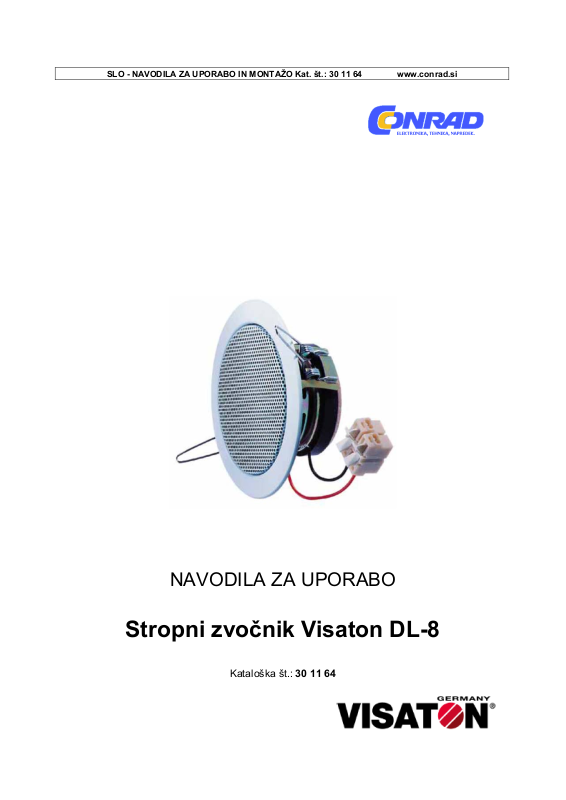

NAVODILA ZA UPORABO

Stropni zvočnik Visaton DL-8

Kataloška št.: 30 11 64

Kazalo

Opis ......................................................................................................................................... 2

Možnosti uporabe ................................................................................................................... 2

Značilnosti ............................................................................................................................... 2

Tehnični podatki ...................................................................................................................... 2

Mere ........................................................................................................................................ 3

Grafični prikazi ........................................................................................................................ 4

Garancijski list ......................................................................................................................... 5

Opis

8 cm (3,3“) stropni zvočnik z belo lakiranim kovinskim pokrovom (RAL 9010). Primeren za
vgradnjo v stropove iz raznovrstnih materialov. Racionalna montaža v okroglo izrezano
odprtino z vzmetnimi držali, električna povezava s pomočjo sponke s tlačno vzmetjo.
Prostorsko varčna rešitev z dobrim zvokom za profesionalno in domačo rabo.

Zvočnik DL 8 je po povpraševanju na voljo tudi lakiran z drugimi RAL-barvami.

Sisteme zvočniških ohišij za betonske strope za ta zvočnik dobavlja podjetje KAISER, 58579
Schalksmühle, Nemčija. Za naše stropne zvočnike priporočamo ohišja serije KompaX, ki so
na voljo v treh različnih izvedbah. Po potrebi lahko uporabite dodatne sprednje dele (sprednji
obroči, plošče iz mineralnih vlaken itd.). Natančnejše informacije najdete na spletni strani
KAISER (vgradna ohišja za svetilke in zvočnike). S klikom na "Tehnične informacije" pri
posameznem izdelku dostopate do nadaljnjih podrobnosti glede vgradnje. Protipožarna
ohišja (F30) so na voljo pod imenom FlamoX.

Možnosti uporabe

•.Vgradnja v spuščene stropove za predvajanje govora in glasbe v trgovinah, bivalnih

..prostorih, hotelih itd.

Značilnosti

• Membrana z impregnacijo proti vlagi

• Odporen na UV-žarke

• Kovinska izvedba, varna pred korozijo

• Pravilno deluje pri nizkih temperaturah v skladu z ES 60068-2-1 (-40 °C; 96 h)

•.Izpolnjuje zahteve organizacije za tehnični nadzor Germanischer Lloyd (zahteve glede

..električnih obratnih sredstev/mraza)

• Odporen na udarce

Tehnični podatki

Nazivna obremenljivost: ................................................................................................... 10 W

Glasbena obremenljivost: ................................................................................................. 30 W

Nazivna impedanca Z: ........................................................................................................ 8 Ω

Nivo zvočnega tlaka: .................................................................. 90 dB (1 W/1 m) pri 6.100 Hz

Frekvenčni razpon: ............................................................................................. 90–18.000 Hz

Srednji nivo zvočnega tlaka: ........................................................................... 84 dB (1 W/1 m)

2

Kot predvajanja (-6 dB): ..................................................................................... 112°/4.000 Hz

Resonančna frekvenca fs: ............................................................................................. 190 Hz

Magnetna indukcija: .......................................................................................................... 0,7 T

Magnetni pretok: ......................................................................................................... 130 μWb

Višina zgornje polne plošče: ............................................................................................ 3 mm

Premer glasovne tuljave: ............................................................................................... 20 mm

Višina navitja: ................................................................................................................... 4 mm

Odprtina zvočne stene: .................................................................................................. 93 mm

Neto teža: ...................................................................................................................... 0,33 kg

DC-upornost Rdc: ............................................................................................................ 6,7 Ω

Mehanski kakovostni faktor Qms: ...................................................................................... 2,72

Električni kakovostni faktor Qes: ........................................................................................ 1,43

Skupni kakovostni faktor Qts: ............................................................................................ 0,94

Efektivna površina membrane Sd: ................................................................................. 31 cm²

Induktivnost glasovne tuljave L: .................................................................................. 0,48 mH

Dolžina priključnega kabla: .............................................................................................. 0,1 m

Vrsta zaščite: ................................................................................................................. IP54 *)

Temperaturno območje: ...................................................................................... −40 ... 110 °C

Barva: ........................................................................................................................ RAL 9010

*) Vrsta zaščite IP za sprednjo stran pri vgradnji v zatesnjeno ohišje.

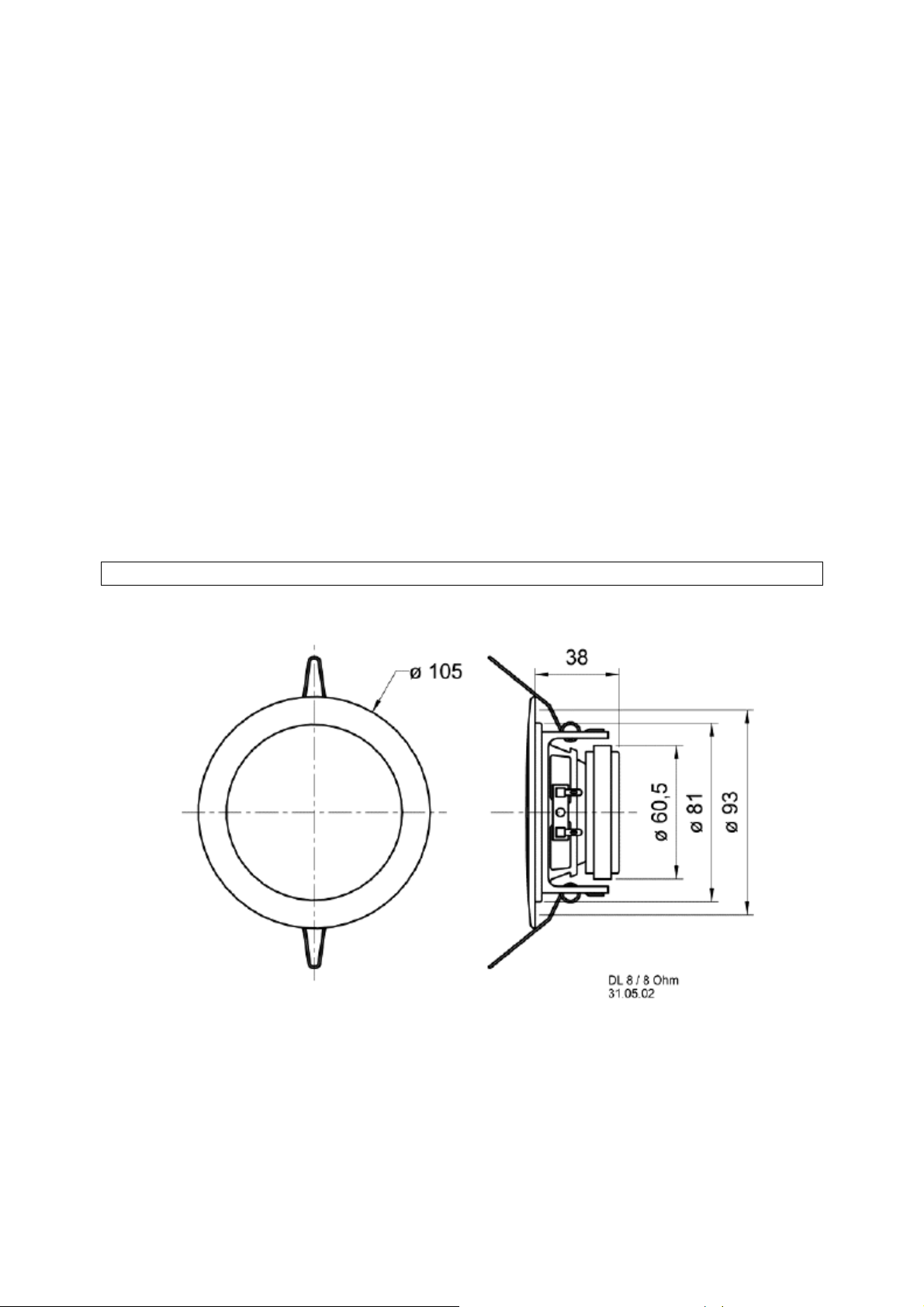

Mere

3

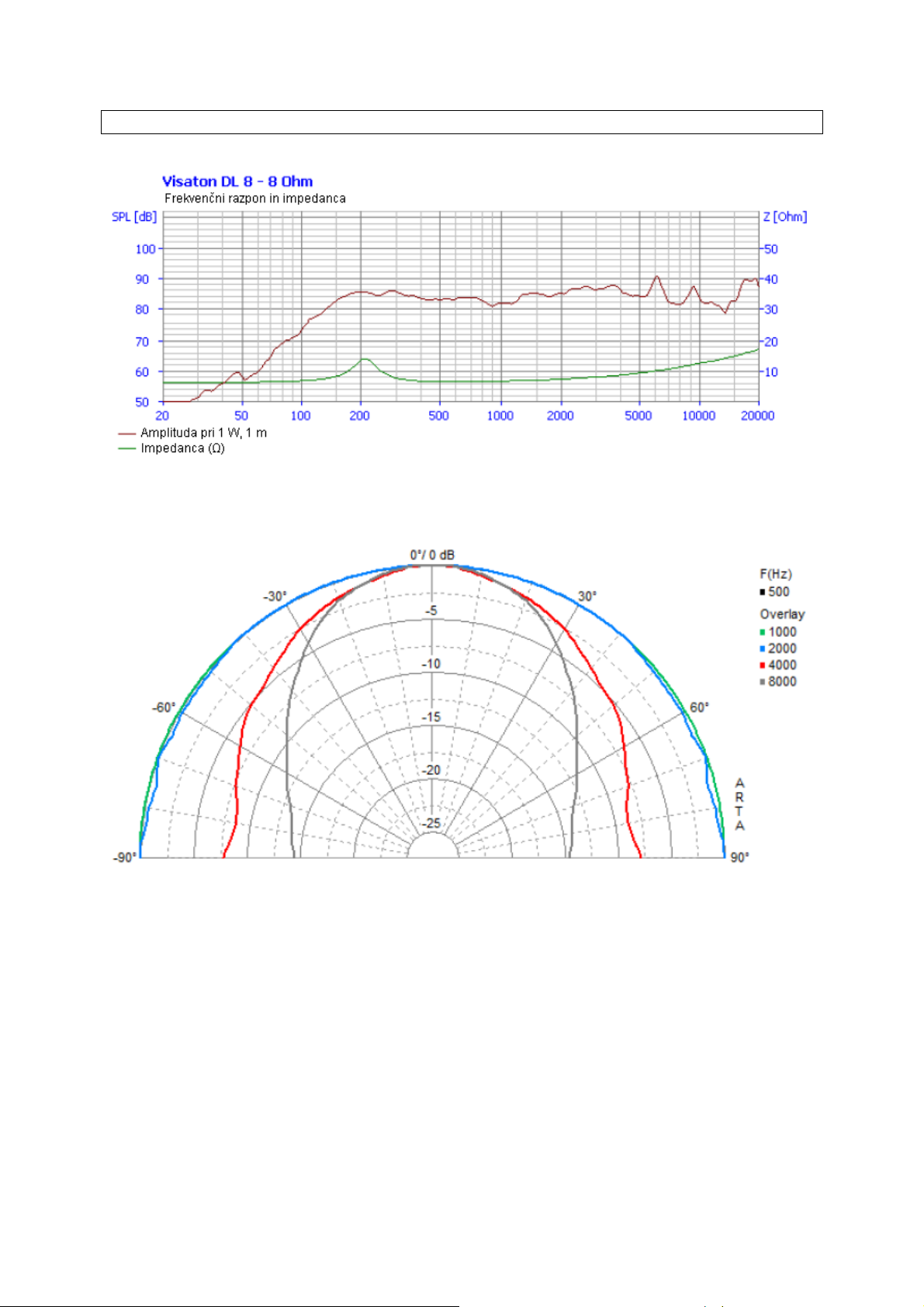

Grafični prikazi

Smerna karakteristika

VISATON GmbH • Ohligser Straße 29-31 • D-42781 Haan, Nemčija • Telefon: [phone] •

Faks: 02129/552-10 • E-pošta: [email protected]

4

GARANCIJSKI LIST

Izdelek: Stropni zvočnik Visaton DL-8
Kat. št.: 30 11 64

Garancijska izjava:

Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne
teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike Slovenije.
Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili
popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi
neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z izdelkom in
mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje pravic
potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po
preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, Klaus­Conrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66,
1290 Grosuplje, skupaj z izpolnjenim garancijskim listom.

Prodajalec: ___________________________________________________________

Datum izročitve blaga in žig prodajalca:

________________

Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim, pravilno
izpolnjenim garancijskim listom.

Conrad Electronic d.o.o. k.d.
Ljubljanska c. 66, 1290 Grosuplje
Fax: [phone], Tel: 01/78 11
248

www.conrad.si

, [email protected]

5
