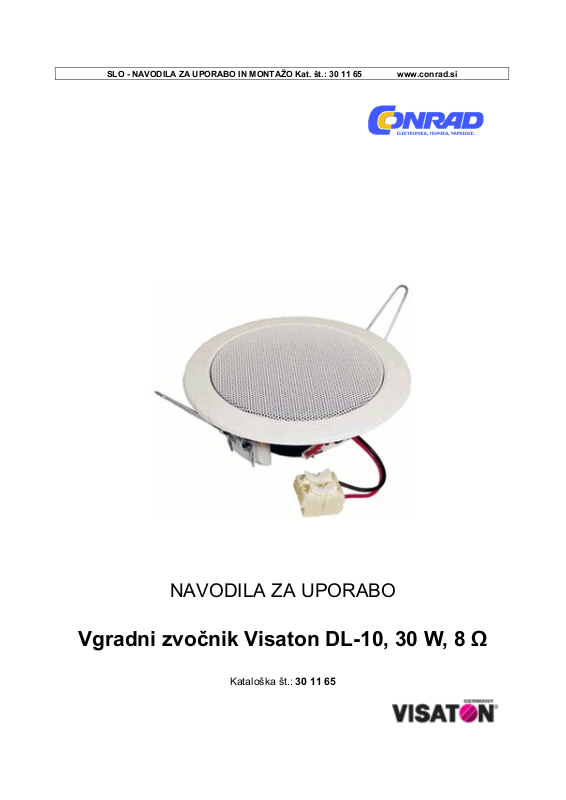

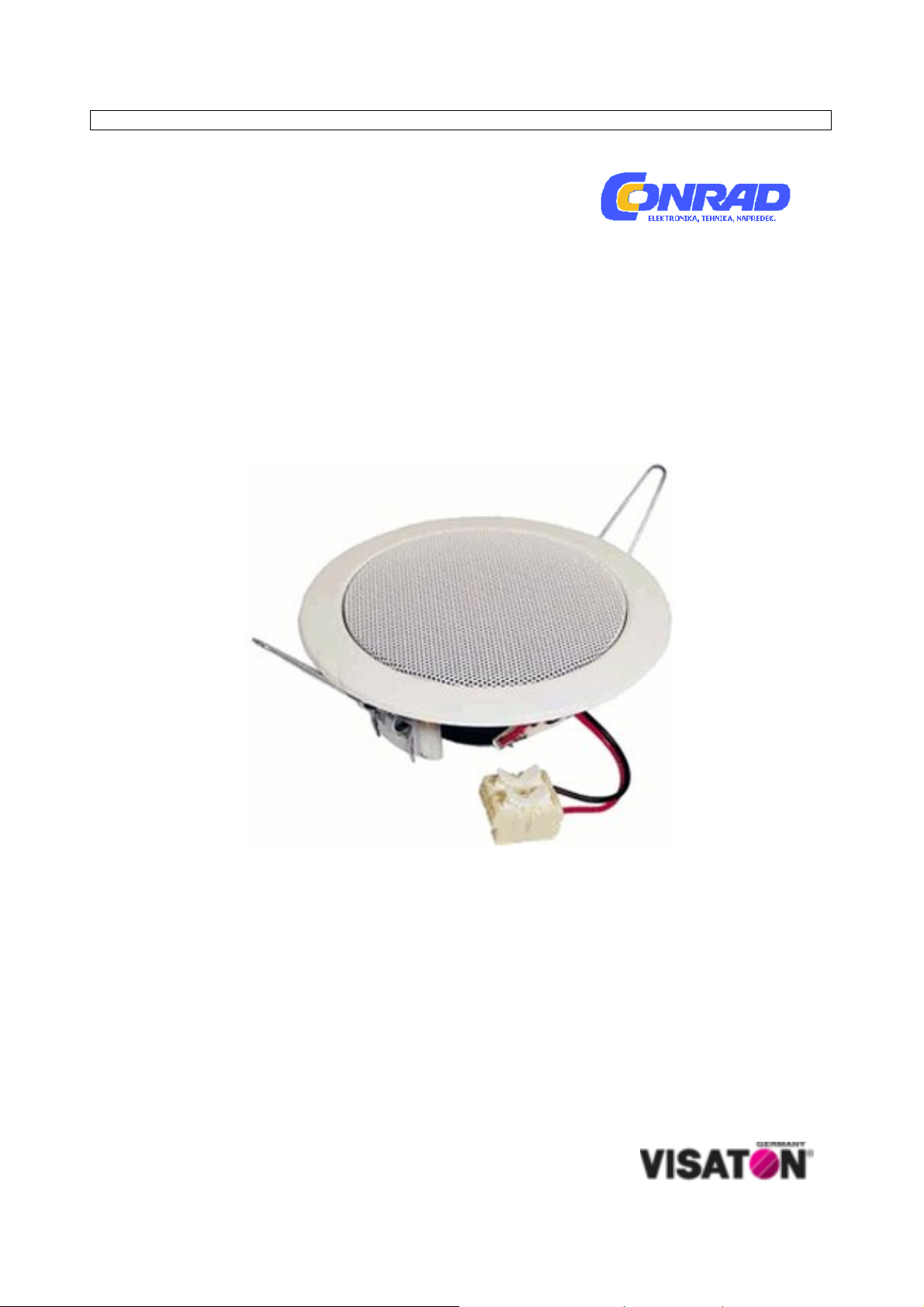

Vgradni zvonik Visaton DL-10, 30 W, 8
Kataloška št.: 30 11 65
Page 2
Kazalo
Opis ......................................................................................................................................... 2
Tehnični podatki ...................................................................................................................... 2
Mere ........................................................................................................................................ 3
Grafični prikazi ........................................................................................................................ 3
Garancijski list ......................................................................................................................... 5
Opis
10 cm (4“) stropni zvočnik z belo lakiranim kovinskim pokrovom (RAL 9010). Primeren za
vgradnjo v stropove iz raznovrstnih materialov. Racionalna montaža v okroglo izrezano
odprtino z vzmetnimi držali. Priključitev na 100 V omrežje (različica s transformatorjem) ter
morebitna potrebna prilagoditev nivoja potekata s pomočjo sponke s tlačno vzmetjo, ki je
enostavna za uporabo. Prostorsko varčna rešitev z dobrim zvokom za profesionalno in
domačo rabo.
Po povpraševanju je na voljo tudi lakiran z drugimi RAL-barvami.
• Pravilno deluje pri nizkih temperaturah v skladu z ES 60068-2-1 (-40 °C; 96 h)
•.Izpolnjuje zahteve organizacije za tehnični nadzor Germanischer Lloyd (zahteve glede
..električnih obratnih sredstev/mraza)
• Odporen na udarce
Sisteme zvočniških ohišij za betonske strope za ta zvočnik dobavlja podjetje KAISER, 58579
Schalksmühle, Nemčija. Za model DL 10 so primerna ohišja KompaX2 s št. izd. 1292-35 in
1292-00 ter ohišja KompaX3 s št. izd. 1294-15 in 1294-00 v kombinaciji s sprednjim obročem
s št. izd. 1293-16. Protipožarna ohišja (F30) so na voljo pod imenom FlamoX.
Tehnini podatki
8 razliica brez transformatorja
Nazivna/glasbena obremenljivost: .......................................................................... 20 W/30 W
Impedanca: ......................................................................................................................... 8 Ω
Nivo zvočnega tlaka: .................................................................. 90 dB (1 W/1 m) pri 2.100 Hz
Kot predvajanja (-6 dB): ....................................................................................... 82°/4.000 Hz
Območje prenosa (-10 dB): ................................................................................. 75-20.000 Hz
Srednji nivo zvočnega tlaka: ........................................................................... 86 dB (1 W/1 m)
Maks. nivo zvočnega tlaka: ..................................................................................................... –
Resonančna frekvenca: ................................................................................................. 140 Hz
Premer glasovne tuljave: ............................................................................................ Ø 20 mm
Odprtina zvočne stene: ............................................................................................ Ø 110 mm
Dolžina kabla: .................................................................................................................. 0,1 m
Neto teža: ........................................................................................................................ 0,4 kg
Temperaturno območje: .............................................................................. -40 °C do +110 °C
Vodotesen: ............................................................................................................................ da
Vrsta zaščite: .................................................................................................................... IP54*
* Za sprednjo stran pri vgradnji v zatesnjeno ohišje.
2
Page 3

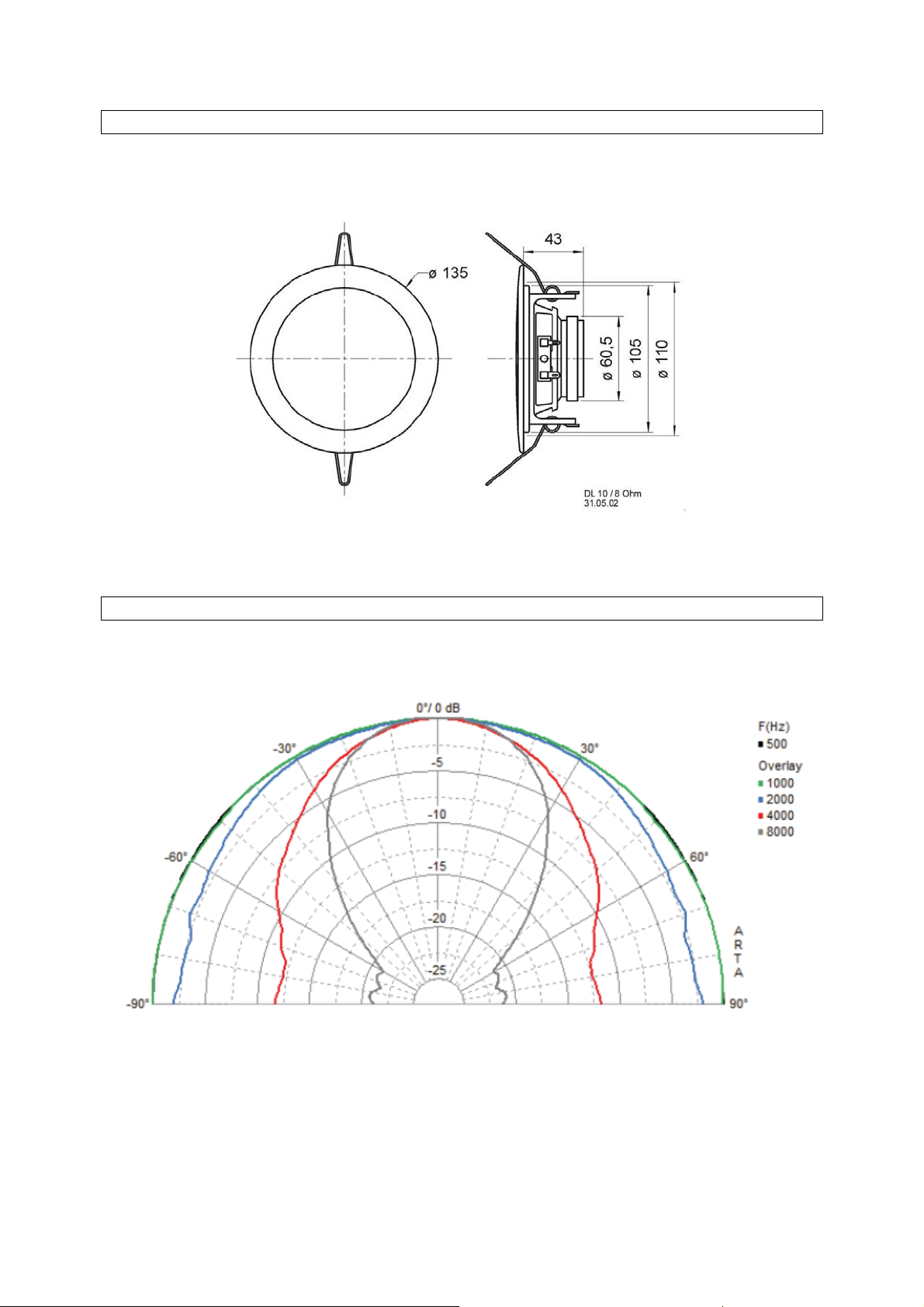

Mere
Grafini prikazi
Smerna karakteristika
3
Page 4

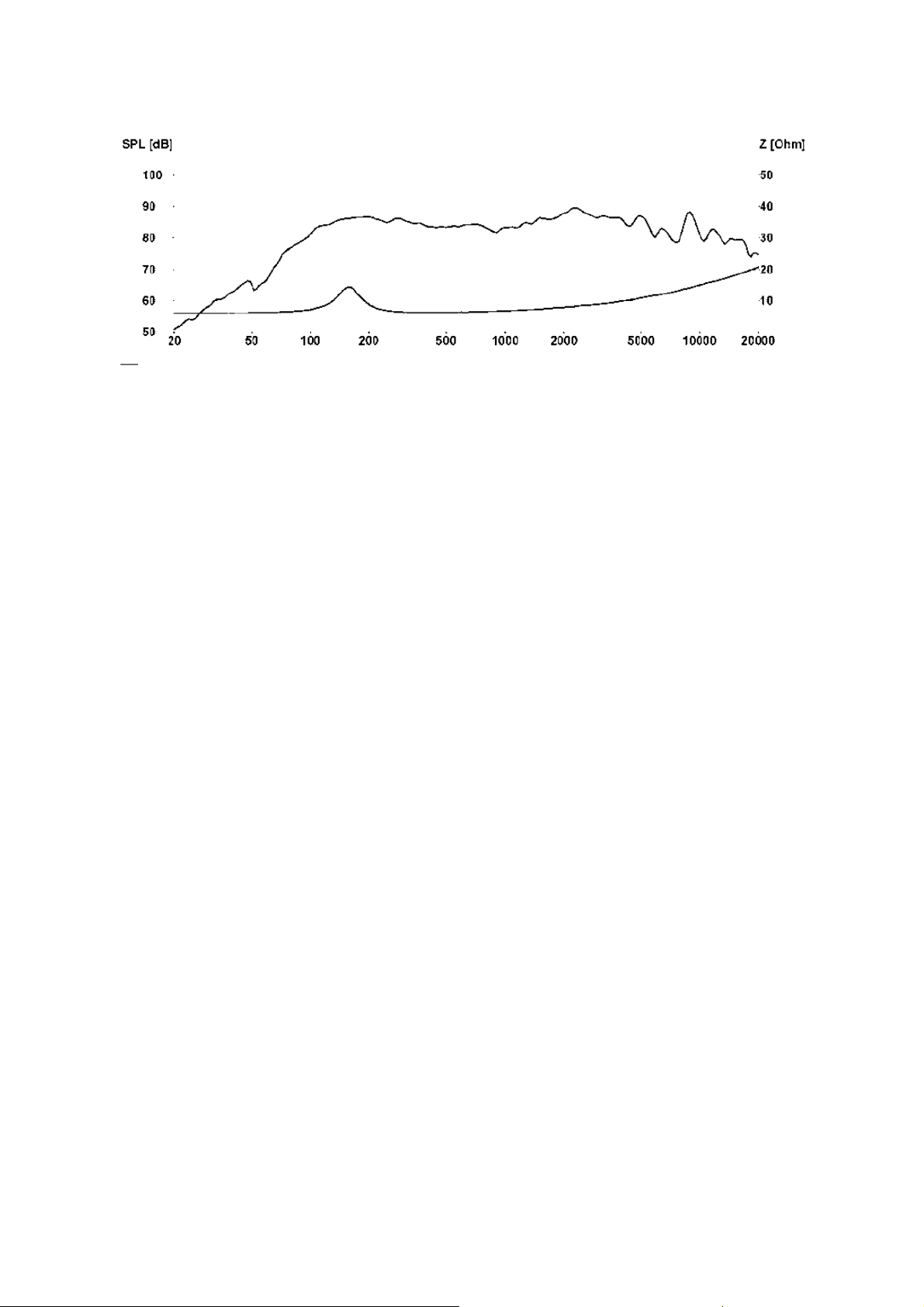

Amplituda pri 1 W, 1 m
