Page 1

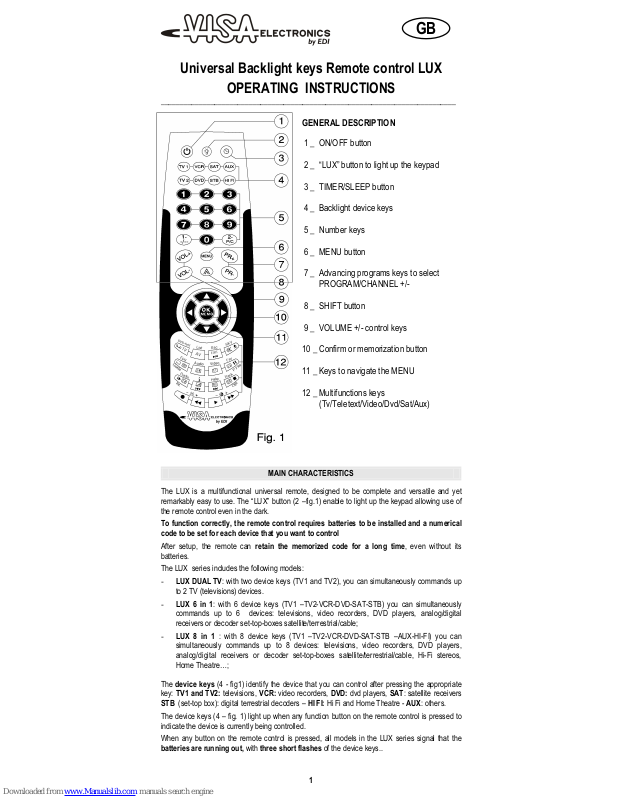

Universal Backlight keys Remote control LUX

OPERATING INSTRUCTIONS

_____________________________________________________________________________

MAIN CHARACTERISTICS

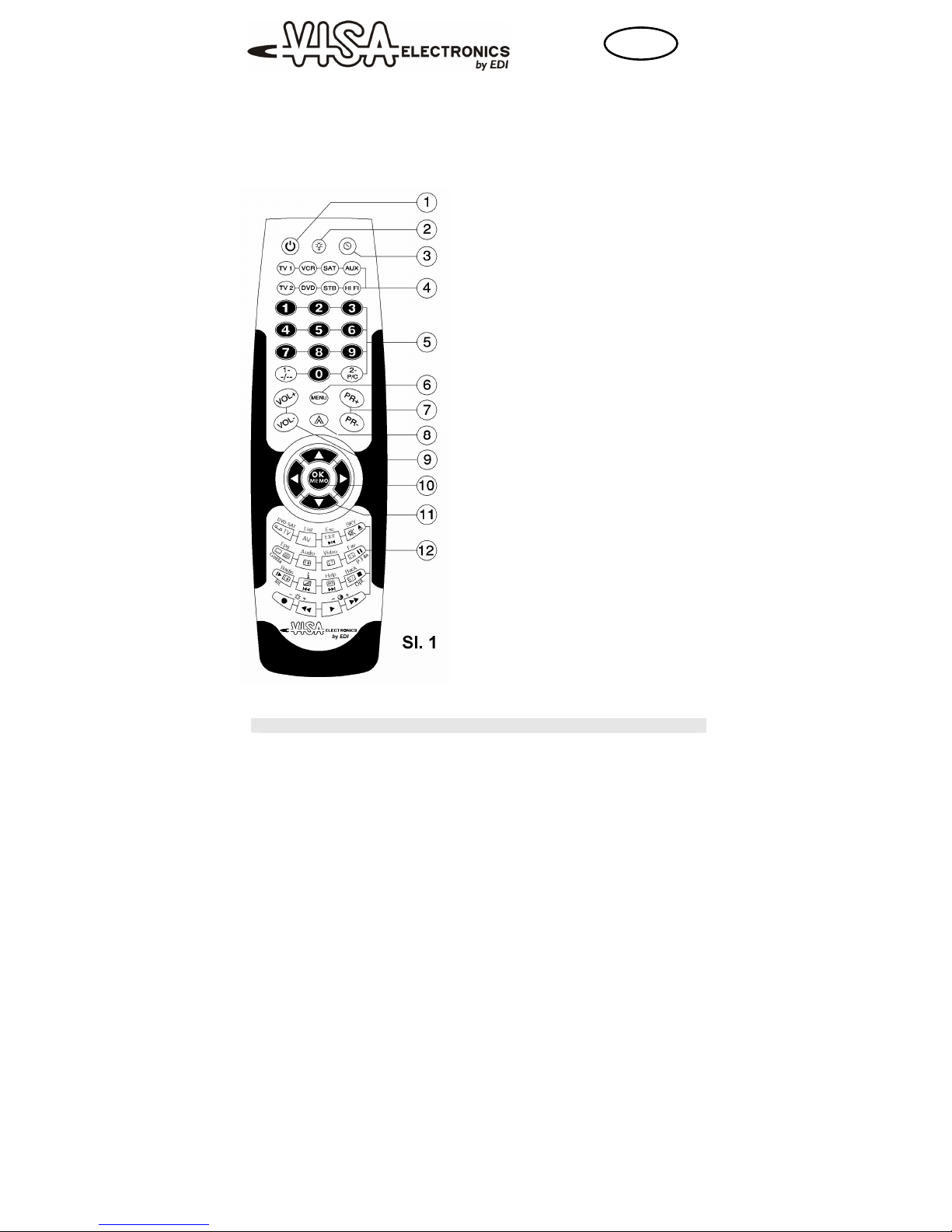

GENERAL DESCRIPTION

1 _ ON/OFF button

2 _ “LUX” button to light up the keypad

3 _ TIMER/SLEEP button

4 _ Backlight device keys

5 _ Number keys

6 _ MENU button

7 _ Advancing programs keys to select PROGRAM/CHANNEL +/-

8 _ SHIFT button

9 _ VOLUME +/- control keys

10 _ Confirm or memorization button

11 _ Keys to navigate the MENU

12 _ Multifunctions keys (Tv/Teletext/Video/Dvd/Sat/Aux)

The LUX is a multifunctional universal remote, designed to be complete and versatile and yet remarkably easy to use. The “LUX” button (2 –fig.1) enable to light up the keypad allowing use of the remote control even in the dark.

To function correctly, the remote control requires batteries to be installed and a numerical code to be set for each device that you want to control

After setup, the remote can retain the memorized code for a long time, even without its batteries.

The LUX series includes the following models:

- LUX DUAL TV: with two device keys (TV1 and TV2), you can simultaneously commands up to 2 TV (televisions) devices.

- LUX 6 in 1: with 6 device keys (TV1 –TV2-VCR-DVD-SAT-STB) you can simultaneously commands up to 6 devices: televisions, video recorders, DVD players, analog/digital receivers or decoder set-top-boxes satellite/terrestrial/cable;

- LUX 8 in 1 : with 8 device keys (TV1 –TV2-VCR-DVD-SAT-STB –AUX-HI-FI) you can simultaneously commands up to 8 devices: televisions, video recorders, DVD players, analog/digital receivers or decoder set-top-boxes satellite/terrestrial/cable, Hi-Fi stereos, Home Theatre…;

The device keys (4 - fig1) identify the device that you can control after pressing the appropriate key: TV1 and TV2: televisions, VCR: video recorders, DVD: dvd players, SAT: satellite receivers STB (set-top box): digital terrestrial decoders – HI FI: Hi Fi and Home Theatre - AUX: others.

The device keys (4 – fig. 1) light up when any function button on the remote control is pressed to indicate the device is currently being controlled.

When any button on the remote control is pressed, all models in the LUX series signal that the batteries are running out, with three short flashes of the device keys..

Page 2

1. BATTERY INSTALLATION

The LUX works with 2 1.5 AM3 – AALR6 type batteries; open the cover of the battery compartment on the back of the remote and install the batteries in the space provided, being careful to match the +/- (see fig.2); then close the compartment; The device keys will signal the correct installation of the batteries with three slow flashes. Otherwise check that they are installed the right way around and make sure that they are new.

2. HOW TO SET UP YOUR REMOTE CONTROL

Choose a device key for each device you want to command and where you will enter all the functions of the original remote control.

Look up the list of codes (in the booklet provided, according to brand) that apply to the the devices you want to use for your brand. (fig.3)

 If the number of individual codes for your

brand is very high, we suggest that you speed up the process by following the procedure described in chapter 3A.

 If you don’t know the brand, or if the brand of

your device is not included in the list, skip to the procedure in chapter 3B.

Try to enter the individual codes one after the other, through the herewith procedure for directly learning code, until the most suitable code is identified by checking the remote control is functioning correctly. Each code is made up of 4 digits. To make it easier to find the code in the “code booklet”, the first digit of the code has been assigned to the various devices as follows: if the first digit is “1” the programming code is for a “TV”, if it is “2” then it is for a VCR/DVD, if it is a “3” it refers to AUX or HI-FI, and lastly if it is “4” is it for a STB.

PROCEDURE FOR DIRECTLY LEARNING A CODE

Example: Let us learn save the code 1011 for a Philips TV device

Switch on your device (e.g. your TV) Press the device key on your remote control for the type of device you want to control (in this case “TV1” or “TV2”) for

approximately 10 seconds. Release when the device keys light up: the device keys start flashing

In the following 10 seconds enter the 4 digits of the code you have identified (e.g.: for the code “1011”, press the buttons in the following order: 1 - 0 - 1 - 1).

The device key chosen emits 2 short flashes = OK

The LUX is ready to control the device you have programmed it for.

Note A prolonged flash emitted by the device keys at the end of the procedure signals

an error. Check to make sure you selected the right code from the “code booklet” and then repeat the procedure.

Try out the functions of the remote and check that your device responds to the commands. If some of the functions do not correspond to your device, select other codes from the code booklet until you find the most complete one.

If you know the exact brand/model of your device the correct code you have to programmed it can be found on our website (www.visaelectronics.com or downloading the catalogue

) in the search area “find your remote control”

☺ Write down the appropriate code learned for future reference

 You must repeat the operation for each available device key, and thus for each device to be commanded.

3. ALTERNATE METHODS FOR SETTING CODES

The following methods should be used if the procedure in chapter 2 has not been successful.

- Turn on the device that you want to command. If it is a VCR, DVD player or a stereo insert a cassette, CD, or DVD.

Page 3

A – Search by Brand you know the brand of your device and have found the corresponding code in the booklet

Look up the code that corresponds to the brand of your device in the attached code booklet

(e.g. PHILIPS Code = 0038 - see fig.3) which is always comprised of 4 digits (the first is always 0).

Switch on your device. Press the device key on your remote control for the type of device you want to control (e.g. the TV1/2 buttons for televisions – VCR/DVD for

video recorders/DVD players, etc.) for approximately 10 seconds. Release when the device keys light up: the device keys start flashing

Enter, in order, the 4 digit code for the BRAND of your device (e.g. for the PHILIPS code “0038”, press the buttons in the following order: 0 - 0 - 3 - 8).

The device key chosen emits 2 short flashes and the device keys start flashing quickly again = OK. (See Note1)

Point LUX at the device and press “

down)

Always pointing LUX at the device, release “

down

Release “

“play) (See note 2)

While the device keys start flashing try out the functions of the remote and check

that your device responds to the commands

” when the device switches off or turns on a function (for example

” followed by “ ” (keeping both pressed

” only while keeping “ ” pressed

a) If the device responds correctly to the commands press the device key you want to use to control the device

The code has been learned and LUX is ready b) If the device does NOT respond correctly: Start over from step 3

Note 1 A prolonged flash emitted by the device keys at the end of the procedure signals an error.

Check to make sure you selected the right code from the “code booklet” and then repeat the procedure. Note 2 The automatic search by brand could last several minutes; in order for it to be successful it is important to keep LUX pointed at the device. If you accidentally release the “ the device is turned off, or before a function turns on (for example “play” ) you can continue the complete the automatic search process by starting over from step 3 within 15 seconds otherwise you must start over from the beginning

” button (Off) before

B – Complete Search you do not know the brand of your device and have not found the code in the booklet

Switch on your device. Press the device key on your remote control for the type of device you want to control (e.g. the TV1/2 buttons for televisions – VCR/DVD for

video recorders/DVD players, etc…) for approximately 10 seconds. Release when the device keys light up: the device keys start flashing

Point LUX at the device and press “

down)

Always pointing LUX at the device, release “

down

Release “

“play”) (See Note)

While the device keys start flashing, try out the functions of the remote and check

that your device responds to the commands.

a) If the device responds correctly to the commands Press the device key you want to use to control the device

The code is learned and LUX is ready b) If the device does NOT respond correctly: start over from step 2

Note The complete automatic search could last several minutes (even 15-20 minutes); in order for it to be successful it is important to keep LUX pointed at the device. If you accidentally release the

” button (Off) before the device is turned off, or before a function turns on (for example “play” )

“ you can continue the search process by starting over from step 2 within 15 seconds otherwise you must start over from the beginning

 Important: During the whole procedure, do not let more than 15 seconds elapse between pressing buttons. If you have made a mistake while entering the code or you have interrupted the procedure, wait 15 seconds and start over from the beginning when the device keys have stopped flashing.

 When the search comes to the end the device key have no longer signals transmission. If the device has not turned itself off, contact customer service

” followed by “ ” (keeping both pressed

“only while keeping “ ” pressed

” when the device switches off or turns on a function (for example

Page 4

4. HOW TO READ BACK A MEMORIZED CODE

If you have followed the procedure in chapter 3, once the search is over and the code is set, it is useful to know it and to write it down for future reference.

Press the device key (e.g. “TV”) for the code belonging to the device that you want

to read and keep it pressed for approximately 10 seconds. Release when the device keys light up: the device keys start flashing.

Press the device key again (e.g. “TV”) for the code belonging to the device that you

want to read and observe well the next following flashes.

Look at the device key for the code you want to read

The LED shows the saved 4-digit code with 4 series of brief flashes (1/2 second pauses) (e.g. for the code “1014”: 1 flash … 10 flashes … 1 flash … 4 flashes).

5. USING AND PERSONALIZATION OF THE LUX

The LUX adopts the symbols commonly used by the remote controls of the most popular devices, thus permitting intuitive and easier use. On the keypad appears all the most frequently commands but it can be possible use all the commands of the original remote control, even the less frequently used (secondary functions)

5.1 Secondary functions

Consult the SECONDARY FUNCTIONS of the code booklet (fig.4)

Identify in the first column from the left the memorized code . Then look, on the same line, for the symbol of the desired function and note the code that is assigned to it underneath.

Press the device key (e.g. “TV1”) for the code belonging to the device that you are

using.

Press “

Note A prolonged flash emitted by the device keys at the end of the procedure signals an error.

Check to make sure you selected the right code from the “code booklet” and then repeat the procedure

”, keep it pressed while entering the function code: the device keys flash

(See note ).

Point the remote at the device and release "

The desired command is transmitted

5.2 Memorization of the secondary functions

It is possible to personalize the LUX by memorizing the secondary functions you want to have directly available on the keypad, using the 8 programmable keys (fig. 5).

Consult the SECONDARY FUNCTIONS section of the code booklet (fig.4) and identify in the first column from the left the memorized code (fig.4) Then look, on the same line, for the symbol of the desired function and note the code function that is assigned to it underneath.

Press the device key (e.g. “TV1”), on which you memorized the code you are using

and keep it pressed for approximately 10 seconds. Release when the device keys light up: the device keys start flashing

Within 15 seconds, press “

desired (keep “

Release “ want the desired function to be saved:

the device key (chosen at point 1), emits 2 short flashes = OK

To use the learned command keep the “

appropriate programmable key and release both.

Note A prolonged flash emitted by the device keys at the end of the procedure signals an error.

Check to make sure you selected the right code from the “code booklet” and then repeat the procedure

” pressed down): the device keys flash (See note )

”, keep it pressed while entering the function code

” and press one of the 8 programmable keys (see fig. 5) on which you

” pressed followed by the

Page 5

5.3 Automatic programs advance

It’s possible to make an automatic scanning of the programs for advancing them progressively

Keep it pressed for 5 seconds the button “P+” and then release it:

on your device it will start the automatic programs advance.

2 Press any button if you want to stop it.

3 To start again the scanning, repeat the procedure from point 1.

6. EXTRA FUNCTIONS

These functions are only available in the LUX 6 in 1 and LUX 8 in 1 models

6.1. MACRO Functions (command sequence )

It’s possible to program and to memorize a sequence of commands and then use it by pressing only one button

Examples

- You want to switch off all the devices turned on at the same time, TV, VCR, satellite receiver.

- You want to switch on the TV and go directly to your favourite channel on your satellite receiver.

Up to 4 macro functions can be saved. Each macro can be made up of up to 10 sequential commands.

Press a device key (e.g. “TV1”) and keep it pressed for approximately 10

seconds. Release when the device keys light up: the device keys start flashing.

Within 15 seconds, press “

(fig.6a). Release both keys: the device keys continue to flash.

”, and, keeping it pressed, press the white button

Enter the sequence of commands that you would like to use.

Example: you want to turn off your TV, DVD, and satellite receiver at the same

time. Press: “TV” + “

” + “DVD” + “ ”+ STB” + “ ”

Lastly, to save the Macro:

”and, keeping it pressed, press one of the 4 coloured buttons (fig. 6b) on

press “

which you want to save the macro The device key (chosen at point 1), emits 2 short flashes = OK

To use the the sequence of commands saved, point LUX at the device, press

the “ ”button and, keeping it pressed, press the coloured button (fig. 6b) on which you have saved the macro and release both.

The macro carries out the procedure exactly as it has been entered. Study carefully the sequence of commands to be entered . You can substitute a MACRO by saving a new one on the same key.

6.2. Personal Settings to adjust volumes

The LUX remote control allows you to choose the device on which you want to adjust the audio volume (Volume+/Volume-).

For example, if you are using your Digital Decoder or watching a film on DVD or videocassette, you may decide to change the volume from the television (or from the stereo amplifier – Home Theatre) without first pressing the TV1/2 device key (or AUX).

Press the device key for the device for which you want to set volume adjustment

(e.g. “DVD”).

2 Press the Vol+ and Vol- buttons at the same time, and keep them pressed down.

The device key starts flashing moving towards the left from one device key to the

other.

Release both the Vol+ and Vol- buttons when the device key for the device on which you want to adjust the volume. (e.g. if you release when the HI –FI key flash,

the stereo volume will be adjusted by the HI-FI saved, directly pressing the Vol+/Vol- buttons, while the remote control continues to function with the DVD player).

The device key for the device you are controlling will light up when you press the Vol+ or Volbuttons when adjusting the volume.

If your device (VCR/DVD/STB/STEREO) has an autonomous output setting for the audio signal, we advise you to set it to maximum before setting the system described in this paragraph.

Page 6

7. TROUBLESHOOTING (WHAT TO DO IF…)

If the remote is not functioning correctly, try the following:

7.1 If you have followed the procedures correctly, without success: first check the order of the buttons to be pressed and do not allow the 15 second time limit to elapse after pressing a button.

7.2 If after setup, you notice that your device does not respond properly for some to some functions from the LUX, the code memorized is probably not the correct one: try repeating the search procedure.

7.3 If when you press a key the 8 LED device keys emits three brief flashes: signal that the batteries are running out; you must change the batteries

7.4 When you press any button and the device key fails to flash: no function is available for that button or the batteries could be completely dead or else incorrectly inserted in their compartment: check that they are inserted the right way around and replace them if necessary.

7.5 For additional information or to resolve any problem, find further contact information on our website at www.visaelectronics.com

GB - 771.759

E D I s.r.l.

Via Grottazzolina, 6 – 00138 Rome - Italy

tel. + 39.06.97614023 - fax + 39.06.45437228

www.visaelectronics.com

E mail: [email protected]

Page 7

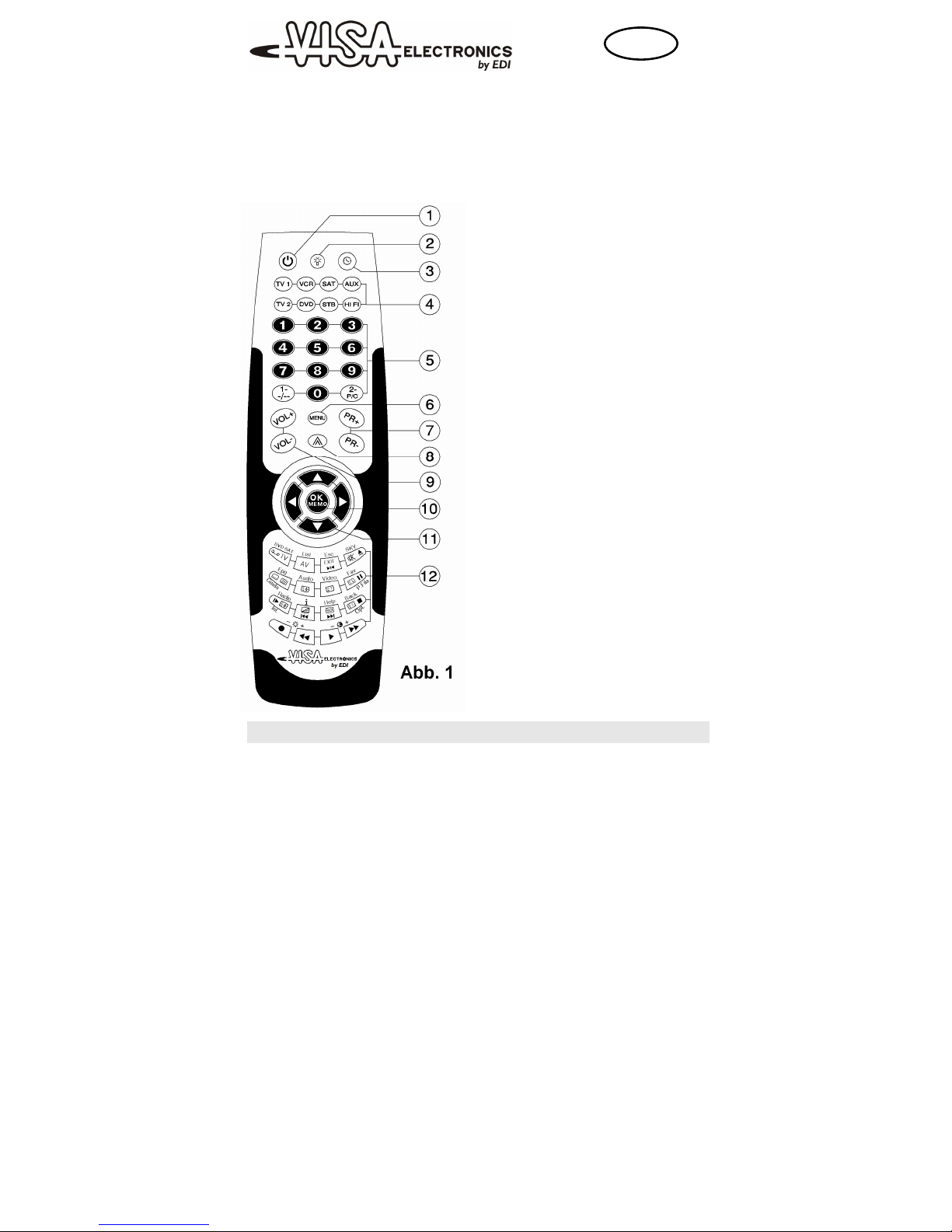

Universal Fernbedienung LUX

mit beleuchteter Tastatur

GEBRAUCHSANLEITUNG

______________________________________________________________________________

WICHTIGE EIGENSCHAFTEN

ALLGEMEINE BESCHREIBUNG

1 _ Taste ON/OFF (an/aus)

2 _ Taste “LUX” zur Beleuchtung der Tastatur

3 _ Taste TIMER/SLEEP

4 _ Leuchttasten zur Auswahl des zu bedienenden Geräts

5 _ Zahlen-Tastatur

6 _ Taste MENU

7 _ Tasten PROGRAMMA/CANALE +/-

8 _ Taste SHIFT

9 _ Kontrolltasten VOLUME +/-

10 _ Taste zur Bestätigung oder Speicherung

11 _ Tasten zum Surfen im MENU

12 _ Multifunktionstasten (TV/Teletext/Video/DVD/Sat/Aux)

LUX ist eine multifunktionelle Universal Fernbedienung und wurde mit dem Ziel entwickelt, komplett und vielseitig, dabei aber einfach in der Bedienung zu sein. Die Taste “LUX” (2 - Abb.1)

erlaubt die Beleuchtung der gesamten Tastatur und dadurch eine bequeme Handhabung auch im Dunkeln.

Die Fernbedienung muss zum korrekten Funktionieren mit Batterien ausgestattet werden und für jedes Gerät, das Sie bedienen wollen, müssen Sie einen Zahlencode eingeben.

Nach der Inbetriebnahme bleibt der Code langfristig gespeichert, auch ohne Batterien. Zur Serie LUX zählen folgende Modelle:

- LUX Dual TV : mit 2 Auswahltasten (TV1 und TV2), zur gleichzeitigen Bedienung von 2 TV- Geräten.

- LUX 6 in 1 : mit 6 Auswahltasten (TV1 – TV2 – VCR – DVD – SAT – STB), zur gleichzeitigen Bedienung von bis zu 6 Geräten wie TV, Video, DVD, analoge oder digitale Empfänger/Decoder für Terrestrik/Satellit/Kabel;

- LUX 8 in 1 : mit 8 Auswahltasten (TV1 – TV2 – VCR – DVD – SAT – STB – AUX – HI FI), zur gleichzeitigen Bedienung von bis zu 8 Geräten wie TV, Video, DVD, analoge oder digitale Empfänger/Decoder für Terrestrik/Satellit/Kabel, Hi-Fi-Anlagen, Home Theatre u.a.;

Mit den Auswahltasten (4 - Abb.1) wählen Sie das Gerät, das Sie jeweils bedienen wollen TV1 – TV2: Fernseher - VCR: Videorekorder – DVD: DVD-Geräte - SAT: Empfänger für

Satellit/Kabel - STB (Set-Top-Box): Decoder digital/Terrestrik - HI FI: Hi Fi / Home Theatre - AUX: andere Geräte. Wenn Sie eine beliebige Taste zur Ausführung einer Funktion drücken, blinken die Auswahltasten und zeigen an, welches Gerät Sie im Moment gerade bedienen. Alle Modelle der Serie Lux zeigen an, dass die Batterien auslaufen, indem die Auswahltasten dreimal kurz aufblinken, wenn eine beliebige Taste gedrückt wird.

Page 8

1. EINLEGEN DER BATTERIEN

Lux funktioniert mit zwei 1.5V Batterien vom Typ AM3 - AA - LR6 (Mignon); öffnen Sie den Deckel des Batteriefaches an der Hinterseite der Fernbedienung und legen Sie die Batterien ein; achten Sie dabei auf die richtige Zuordnung der Pole (vgl. Abb.2); schließen Sie dann das Batteriefach wieder. Die Auswahltasten bestätigen mit 3 langsamen Blinkzeichen, dass die Batterien korrekt eingelegt wurden. Andernfalls kontrollieren Sie noch einmal die richtige Zuordnung der Pole und versichern Sie sich, dass die Batterien neu sind.

2. FUNKTIONSWEISE DER FERNBEDIENUNG

Wählen Sie für jedes Gerät, das Sie bedienen wollen, die Auswahltaste, der Sie alle Funktionen der Originalfernbedienung zuordnen wollen.

Suchen Sie im beiliegenden Code-Heft in der Sektion CODICI - MARCHE die Liste der Codes, die den Geräten der gewünschten Marke entsprechen. (vgl. Abb.3)

 Wenn es für Ihre Marke eine große Anzahl

verschiedener Codes geben sollte, raten wir Ihnen zur schnelleren Abwicklung beim Speichern des Codes, die Anweisungen im Kapitel 3A zu befolgen.

 Sollte die Marke Ihres Geräts unbekannt sein

oder nicht in dem Code-Heft aufscheinen, gehen Sie nach Kapitel 3B vor.

Versuchen Sie nun, einen Code nach dem anderen einzuspeichern und folgen Sie dabei den Anweisungen in der folgenden Beschreibung, bis Sie den geeigneten Code gefunden und das korrekte Funktionieren Ihrer Fernbedienung kontrolliert haben. Jeder Code besteht aus 4 Ziffern (ist die erste Ziffer eine 1 bezieht sich der Programmierungscode auf ein TV-Gerät, ist es eine 2 auf ein VCR oder DVD-Gerät, ist es eine 3 auf ein AUX oder HIFI-Gerät, ist es eine 4 auf ein SAT oder STB-Gerät).

DIREKTES EINSPEICHERN DES CODES

Beispiel: wir speichern den Code 1011, der einem TV-Gerät der Marke Phillips entspricht.

Schalten Sie Ihr Gerät ein (z.B. TV). Drücken Sie auf Ihrer Fernbedienung die Auswahltaste, die dem jeweiligen Gerätetyp entspricht, den Sie bedienen wollen

(im vorliegenden Fall “TV1 oder TV2”), und halten Sie sie ca. 10 Sekunden lang gedrückt. Lassen Sie los, wenn die Auswahltasten aufleuchten: Die Auswahltasten beginnen zu blinken.

In den folgenden 10 Sekunden geben Sie die 4 Code-Ziffern ein

(z.B.: für den Code "1011", drücken Sie hintereinander: 1 - 0 - 1 - 1):

Die gewählte Auswahltaste blinkt zwei Mal kurz auf = OK. Sie können nun mit LUX das Gerät bedienen, das programmiert wurde

NB: Ein langes Blinksignal der Auswahltasten am Ende des Programmiervorganges zeigt einen Fehler an. Kontrollieren Sie den Code im Heft und wiederholen Sie den Vorgang.

Testen Sie die Funktionen der Fernbedienung und kontrollieren Sie, wie Ihr Gerät auf die Kommandos reagiert. Nachdem Sie alle im Code-Heft angegebenen Codes durchprobiert haben, wählen Sie den komplettesten und speichern Sie ihn.

Wenn Sie Marke und Modell Ihres Geräts genau kennen, können Sie den richtigen Programmiercode auch auf der Internetsite www.visaelectronics.com

in der Sektion “Cerca

il tuo telecomando“ finden oder Sie können den elektronischen Katalog herunterladen.

☺ Es ist ratsam, den gespeicherten Code für zukünftigen Gebrauch zu notieren. ☺ Für jede zur Verfügung stehende Auswahltaste, d.h. für jedes zu bedienende Gerät,

muss der eben beschriebene Vorgang wiederholt werden.

3. ALTERNATIVES VORGEHEN BEI DER CODESUCHE UND -EINGABE

Folgende Verfahren sind anzuwenden, wenn der in Kapitel 2 beschriebene Speichervorgang keinen Erfolg gebracht hat.

- Schalten Sie das Gerät ein, das Sie bedienen wollen. Wenn es ein Videorekorder, DVD- Player oder eine HiFi-Anlage ist, legen Sie eine Kassette, CD oder DVD ein.

Page 9

A – SUCHE NACH DER MARKE

Sie kennen die Marke Ihres Geräts und haben den Code im Heft gefunden

Suchen Sie im beiliegenden Code-Heft den Code, der der Marke Ihres Geräts entspricht

(z.B. PHILIPS Code = 0038 - vgl. Abb. 3) Er besteht immer aus 4 Ziffern (die erste ist immer 0).

Schalten Sie Ihr Gerät ein. Drücken Sie auf Ihrer Fernbedienung die Auswahltaste, die dem Gerät entspricht, das Sie bedienen wollen (z.B. TV1/2 für Fernsehgeräte –

VCR/DVD für Videorekorder / DVD Player, usw...) und halten Sie die Taste ca. 10

Sekunden lang gedrückt. Lassen Sie los, wenn alle Auswahltasten aufleuchten: Die Auswahltasten beginnen zu blinken.

Geben Sie nacheinander die 4 Ziffern des Codes der Marke Ihres Geräts ein (z.B.: für den Code PHILIPS "0038", drücken Sie nacheinander die Tasten: 0 - 0 - 3 - 8):

Die gewählte Auswahltaste blinkt zwei Mal kurz auf und sofort danach blinken alle Auswahltasten wieder in kurzen Abständen (vgl. Anm. 1).

Richten Sie LUX auf Ihr Gerät und drücken Sie zuerst “

beide gedrückt).

Lassen Sie nur “

Fernbedienung weiter auf Ihr Gerät richten.

Lassen Sie “

einstellt (z.B. “play”) (vgl. Anm. 2).

Während alle Auswahltasten blinken, testen Sie die Funktionen der Fernbedienung

und kontrollieren Sie, wie Ihr Gerät auf die Kommandos reagiert.

” los und halten Sie “ ” gedrückt, während Sie die

” los, wenn sich das Gerät ausschaltet oder sich eine Funktion

” , dann “ ” (halten Sie

a) Wenn das Gerät korrekt auf die Kommandos reagiert, drücken Sie die Auswahltaste, mit der Sie das Gerät bedienen wollen.

Der Code ist gespeichert und LUX voll funktionsfähig.

b) Wenn das Gerät NICHT korrekt reagiert, wiederholen Sie den Vorgang ab Punkt 3.

Anm. 1: Ein langes Blinksignal der Auswahltasten am Ende des Programmiervorganges zeigt einen Fehler an. Kontrollieren Sie den Code im Heft und wiederholen Sie den Vorgang..

Anm. 2: Die automatische nach Marken geordnete Suche kann einige Minuten in Anspruch nehmen; damit die Suche erfolgreich beendet werden kann, müssen Sie LUX immer auf Ihr Gerät richten. Sollten Sie die Taste “ ausgeschaltet oder sich eine Funktion eingestellt hat (z.B. “play”), können Sie die Suche innerhalb von 15 Sekunden bei Punkt 3 wieder aufnehmen; andernfalls müssen Sie den Vorgang von Anfang an wiederholen.

” losgelassen haben, bevor sich das Gerät

B – GESAMTSUCHE Sie kennen die Marke Ihres Geräts nicht oder haben den Code im Heft nicht gefunden

Schalten Sie Ihr Gerät ein. Drücken Sie auf Ihrer Fernbedienung die Auswahltaste, die dem Gerät entspricht, das Sie bedienen wollen (z.B. TV1/2 für Fernsehgeräte –

VCR/DVD für Videorekorder / DVD Player, usw...) und halten Sie die Taste ca. 10

Sekunden lang gedrückt. Lassen Sie los, wenn alle Auswahltasten aufleuchten:

Die Auswahltasten beginnen zu blinken..

Richten Sie LUX auf Ihr Gerät und drücken Sie zuerst “

beide Tasten gedrückt).

Lassen Sie nur “

Fernbedienung weiter auf Ihr Gerät richten.

Lassen Sie “

einstellt (z.B. “play”) (vgl. Anm. 2).

Während alle Auswahltasten blinken, testen Sie die Funktionen der Fernbedienung

und kontrollieren Sie, wie Ihr Gerät auf die Kommandos reagiert.

” los und halten Sie “ ” gedrückt, während Sie die

” los, wenn sich das Gerät ausschaltet oder sich eine Funktion

” , dann “ ” (halten Sie

a) Wenn das Gerät korrekt auf die Kommandos reagiert, drücken Sie die Auswahltaste, mit der Sie das Gerät bedienen wollen.

Der Code ist gespeichert und LUX voll funktionsfähig. b) Wenn das Gerät NICHT korrekt reagiert, wiederholen Sie den Vorgang ab Pu.2.

Anm. Die automatische Gesamtsuche kann einige Minuten (auch 15 bis 20 Minuten) in

Anspruch nehmen; damit die Suche erfolgreich beendet werden kann, müssen Sie LUX immer auf Ihr Gerät richten. Sollten Sie die Taste “ Gerät ausgeschaltet oder sich eine Funktion eingestellt hat (z.B. “play”), können Sie die Suche innerhalb von 15 Sekunden bei Punkt 2 wieder aufnehmen; andernfalls müssen Sie den Vorgang von Anfang an wiederholen .

” losgelassen haben, bevor sich das

 Wichtig: Während des gesamten Vorgangs lassen Sie nicht mehr als 15 Sekunden zwischen dem Drücken der einzelnen Tasten verstreichen. Sollten Sie einen falschen Code eingegeben oder den Vorgang unterbrochen haben, warten Sie 15 Sekunden und beginnen Sie erst dann noch einmal von vorne, wenn die Auswahltasten nicht mehr blinken.

 Wenn die Suche abgeschlossen ist, zeigen die Auswahltasten keine Übertragung mehr an. Sollte das Gerät sich nicht ausgeschaltet (oder keine Funktion eingestellt) haben, kontaktieren Sie unseren Kundendienst.

Page 10

4. EINEN BEREITS GESPEICHERTEN CODE AUFRUFEN

Wenn Sie den Vorgang nach Kapitel 3 durchgeführt haben, sollten Sie den gespeicherten Code kennen und für zukünftigen Gebrauch notieren.

Drücken Sie die Auswahltaste, deren Code Sie wissen wollen (z.B. “TV1”) und halten Sie sie ca. 10 Sekunden lang gedrückt. Lassen Sie los, wenn alle

Auswahltasten aufleuchten: Die Auswahltasten beginnen zu blinken .

Drücken Sie neuerlich die Auswahltaste, deren Code Sie wissen wollen, und

beobachten Sie genau die Abfolge der Blinksignale.

4 Serien von kurzen Blinksignalen (Pause von ½ Sekunde) zeigen den 4-stelligen

gespeicherten Code an: z.B. können Sie für den Code "1014" beobachten: 1 Blinksignal ... 10 Blinksignale … 1 Blinksignal … 4 Blinksignale..

5. BEDIENUNG UND INDIVIDUELLE EINSTELLUNG VON LUX

LUX verwendet die bei den Fernbedienungen der bekanntesten Geräte üblichen Symbole, was

einen intuitiven und problemlosen Zugang erlaubt. Die Tastatur hat alle oft verwendeten Kommandos, es können jedoch alle Funktionen Ihrer Originalfernbedienung eingestellt werden, auch die seltener gebrauchten (Sekundärfunktionen).

Sekundärfunktionen

5.1

Konsultieren Sie die Sektion SEKUNDÄRFUNKTIONEN im Code-Heft (vgl. Abb. 4).

Identifizieren Sie in der ersten Spalte links den gespeicherten Code. Suchen Sie dann in derselben Zeile das Symbol des gewünschten Kommandos und notieren Sie sich den darunter stehenden Funktionscode.

Drücken Sie die Auswahltaste auf der Sie den Code des Geräts gespeichert

haben, das Sie gerade bedienen.

Drücken Sie die Taste "

gewünschten Funktionscode ein: Die Auswahltasten blinken (vgl. Anm.).

Richten Sie die Fernbedienung auf das Gerät und lassen Sie “

Das gewünschte Kommando wird übertragen.

Anm.: Ein langes Blinksignal der Auswahltasten am Ende des Programmiervorganges zeigt

einen Fehler an. Kontrollieren Sie den richtigen Funktionscode und wiederholen Sie den Vorgang.

" , halten Sie sie gedrückt und geben Sie den

” los:

5.2 Speichern der Sekundärfunktionen

Sie können LUX auch individuell einstellen, indem Sie mit den 8 programmierbaren Tasten (Abb. 5) die Sekundärfunktionen einstellen, die Sie direkt auf der Tastatur zur Verfügung haben wollen Konsultieren Sie die Sektion SEKUNDÄRFUNKTIONEN im CodeHeft (vgl. Abb. 4) Identifizieren Sie in der ersten Spalte links den gespeicherten Code (vgl. Kap. 4). Suchen Sie dann in derselben Zeile das Symbol des gewünschten Kommandos und notieren Sie sich den darunter stehenden Funktionscode.

Drücken Sie die Auswahltaste, auf der Sie den Code des Geräts gespeichert haben, das Sie gerade bedienen (z.B. “TV1”). Halten Sie sie ca. 10 Sekunden

lang gedrückt. Lassen Sie los, wenn die Auswahltasten aufleuchten:

Die Auswahltasten beginnen zu blinken.

Drücken Sie innerhalb von 15 Sekunden " während Sie den gewünschten Funktionscode eingeben: Die Auswahltasten

" und halten Sie die Taste gedrückt,

blinken (vgl. Anm.).

Lassen Sie " Abb.5), auf der Sie die gewünschte Funktion speichern wollen:

" los und drücken Sie eine der 8 programmierbaren Tasten (vgl.

Die unter Punkt 1 gewählte Auswahltaste blinkt zwei Mal kurz auf = OK.

Zur Übertragung des gespeicherten Kommandos halten Sie die Taste “ gedrückt, dann drücken Sie die programmierbare Taste, dann lassen Sie

”

beide los.

Anm.: Ein langes Blinksignal der Auswahltasten am Ende des Programmiervorganges zeigt einen Fehler an. Kontrollieren Sie den richtigen Funktionscode und wiederholen Sie den Vorgang.

Page 11

5.3 Automatische Abtastung der Programme

Es ist möglich, eine automatische Abtastung der Programme in Sequenz durchzuführen.

Halten Sie ca. 5 Sekunden lang diel Taste “P +” gedrückt und lassen Sie diese

dann los. Auf Ihrem Gerät werden die Programme in Sequenz abgetastet.

2 Drücken Sie irgendeine Taste, um die Programmfolge zu unterbrechen.

Wenn Sie die Abtastung wieder aufnehmen wollen, beginnen Sie wieder bei

Punkt 1 usw..

6. ZUSÄTZLICHE FUNKTIONEN

Diese Funktionen sind nur für die Modelle LUX 6 in 1 und LUX 8 in 1 verfügbar

6.1. MAKRO Funktionen (Abfolge der Kommandos)

Es besteht die Möglichkeit, eine Abfolge von Kommandos zu programmieren und zu speichern, die dann mit einer einzigen Taste abgerufen werden können.

Beispiele:

- Sie wollen die eingeschalteten Geräte TV, VCR,

Satellitenempfänger gleichzeitig abschalten.

- Sie wollen das TV-Gerät einschalten und sofort zu Ihrem

bevorzugten Satellitenprogramm gelangen. Sie können bis zu max. 4 Makrofunktionen speichern. Jede Makro kann bis zu 10 aufeinander

folgende Kommandos enthalten.

Drücken Sie eine Auswahltaste (z.B. ”TV1”) und halten Sie diese ca. 10

Sekunden lang gedrückt. Lassen Sie los, wenn die Auswahltasten aufleuchten:

Die Auswahltasten beginnen zu blinken.

Innerhalb von 15 Sekunden drücken Sie "

Sie die weiße Taste Auswahltasten blinken weiter.

Drücken Sie nacheinander die Tasten der Kommandos, die Sie ausführen wollen.

Beispiel: wenn Sie gleichzeitig TV, DVD und Satellitenempfänger ausschalten wollen, drücken Sie: “TV” + “

Zur Speicherung der Makro: drücken Sie "

Tasten (Abb. 6 b) auf der Sie die Makro speichern wollen. Die bei Schritt 1 gewählte Auswahltaste blinkt zwei Mal kurz auf =OK.

Um die Abfolge der gespeicherten Kommandos auszuführen, richten Sie LUX auf das Gerät, drücken Sie die Taste “

drücken Sie die farbige Taste (Abb. 6 b), auf der Sie die Makro gespeichert haben und lassen Sie dann beide los.

Die Makro führt die eingegebene Abfolge genau aus. Überlegen Sie die Abfolge der Kommandos gut. Eine Makro kann durch eine neue, auf derselben Taste gespeicherte ersetzt werden.

6.2. Individuelle Einstellung zur Regulierung der Lautstärke

Die Fernbedienung LUX erlaubt die Wahl, auf welchem Gerät die Lautstärke reguliert werden soll (Vol+/Vol-). Wenn Sie z. Bsp. Ihren Digital Decoder benutzen oder einen Film auf DVD ansehen, können Sie entscheiden, die Lautstärke vom TV-Gerät aus (oder vom Hi Fi – Verstärker aus) zu regulieren, ohne vorher die Taste TV1/2 (oder HI FI) drücken zu müssen.

Die Auswahltaste für das Gerät drücken, für das Sie die Lautstärkenregulierung

bedienen wollen (z.B. “DVD”).

2 Drücken Sie gleichzeitig die beiden Tasten Vol+ e Vol- und halten Sie sie gedrückt.

3 Die Auswahltasten beginnen eine nach der anderen zu blinken.

Lassen Sie die beiden Tasten Vol+ und Vol- los, wenn die Leuchtanzeige sich auf der Auswahltaste befindet, die dem Gerät entspricht, mit dem Sie die Lautstärke

regulieren wollen. Z. Bsp. wenn Sie beim Aufleuchten von HI FI loslassen, wird die Lautstärke des Hi Fi Verstärkers direkt über die Tasten Vol+/Vol- reguliert, während Sie weiterhin die Fernbedienung für DVD benutzen.

(Abb. 6 a). Lassen Sie dann beide Tasten los: Die

” + “DVD” + “ ” + “STB” + “ ”.

" und dann, ohne loszulassen, drücken Sie eine der 4 farbigen

" und dann, ohne loszulassen, drücken

” , dann, ohne loszulassen,

Wenn Sie die Tasten Vol+ oder Vol- drücken, leuchtet die Auswahltaste auf, die dem Gerät entspricht, über das im Moment die Regulierung der Lautstärke läuft.

Wenn Ihr Gerät (VCR/DVD/STB/HIFI) eine autonome Output-Regulierung des Audio-Signals besitzt, raten wir Ihnen, diese Regulierung auf das Maximum einzustellen, bevor Sie die in diesem Kapitel beschriebene Einstellung programmieren.

Page 12

7. BEI PROBLEMEN…

Sollte die Fernbedienung nicht korrekt funktionieren, führen Sie folgende Kontrollschritte durch.

7.1 Sie haben die Anweisungen korrekt ausgeführt, aber dennoch kein Ergebnis erzielt:

kontrollieren Sie zuerst die Abfolge, in der die Tasten zu drücken sind, und lassen Sie nicht mehr als 15 Sekunden zwischen dem Drücken der einzelnen Tasten verstreichen.

7.2 Sollten Sie bemerken, dass am Ende des Speichervorganges Ihr Gerät auf verschiedene

Kommandos der LUX Fernbedienung ungewöhnlich reagiert, ist wahrscheinlich ein falscher Code gespeichert worden: wiederholen Sie noch einmal den Suchvorgang.

7.3 Beim Drücken einer beliebigen Taste blinken die 8 Auswahltasten dreimal kurz auf: das

bedeutet, die Batterien sind leer und müssen ausgewechselt werden.

7.4 Beim Drücken einer beliebigen Taste blinkt keine der Auswahltasten: entweder ist auf der

Taste keine Funktion vorgesehen oder die Batterien sind komplett leer oder nicht richtig eingelegt: kontrollieren Sie die Lage der Pole und wechseln Sie evtl. leere Batterien aus.

7.5 Für weitere Informationen oder bei Problemen jeder Art besuchen Sie unsere Internetsite www.visaelectronics.com

D - 771.756

Via Grottazzolina, 6 – 00138 Rome - Italy

E D I s.r.l.

tel. + 39.06.97614023 - fax + 39.06.45437228

www.visaelectronics.com

E mail: [email protected]

Page 13

Télécommande universelle rétro-éclairée LUX

MODE D’EMPLOI

______________________________________________________________________________

CARACTERISTIQUES PRINCIPALES

DESCRIPTION GENERALE

1 _ Touche ON/OFF(allumé/éteint)

2 _ Touche LUX pour éclairer le boîtier

3 _ Touche TIMER/SLEEP

4 _ Touches lumineuses de sélection de l’appareil à commander

5 _ Pavé numérique

6 _ Touche MENU

7 _ Touche d’ avancement PROGRAMME/CHAINE +/-

8 _ Touche SHIFT

9 _ Touches de contrôle du VOLUME +/-

10 _ Touche de confirmation ou de mémorisation

11 _ Touches pour la navigation dans les MENU

12 _ Touches multifonctions (Tv/Teletext/Video/Dvd/Sat/Aux)

LUX est une télécommande universelle multifonctions conçue pour être complète et polyvalente tout en maintenant une simplicité d’utilisation exceptionnelle. La touche “LUX” (2-fig.1) permet d’éclairer le clavier apportant un confort d’utilisation inégalé dans le noir.

Pour pouvoir fonctionner correctement, la télécommande doit être pourvue de ses piles et d’un code numérique pour chaque appareil que vous voulez commander.

Après sa mise en fonction, la télécommande garde le code en mémoire, même privée de piles.

Les modèles suivants font partie de la série LUX:

LUX DUAL TV: avec 2 touches de sélection (TV1 et TV2), peut télécommander simultanément 2 appareils TV différents

LUX 6 in 1: avec 6 touches de sélection (TV1, TV2, VCR, DVD, SAT, STB), peut télécommander simultanément jusqu’à 6 appareils différents dont téléviseur, magnétoscope, lecteur DVD, settop/Box terminal analogique/numérique, satellite/terrestre/câble

LUX 8 in 1: avec 8 touches de sélection (TV1, TV2, VCR, DVD, SAT, STB, AUX, HI-FI), peut télécommander simultanément jusqu’à 8 appareils différents dont téléviseur, magnétoscope, lecteur DVD, set-top/Box terminal analogique/numérique, satellite/terrestre/câble, installation HIFI, Home Cinéma et autres

Les touches de sélection (4 - Fig. 1) identifient l’appareil que vous pouvez commander après avoir appuyé sur la touche relative: TV1 – TV2 : téléviseurs - VCR: magnétoscope - DVD: lecteur DVD - STB: set-top-box, satellite/terrestre/câble – HI-FI: installation HI-FI / Home Cinéma - AUX: autres

Les touches de sélection s’allument lorsque vous appuyez sur n’importe quelle touche de la télécommande transmettant une fonction, ce qui indique quel appareil vous êtes en train de télécommander en ce moment. Tous les modèles de la série LUX indiquent que les piles sont presque vides par trois brefs clignotements des Touches lumineuses de Sélection

Page 14

1. MISE EN PLACE DES PILES

LUX fonctionne avec 2 piles de 1.5V type AM3 – AA- LR6 ; ouvrez la trappe de l’emplacement des piles située à l’arrière de la télécommande et insérez les piles aux places prévues en respectant scrupuleusement la polarité (voir Fig.2) puis refermez la. Les touches de sélection annoncent par 3 clignotements lents la bonne insertion des piles. Dans le cas contraire, vérifiez la polarité et assurez vous que les piles sont neuves.

2. COMMENT FAIRE FONCTIONNER VOTRE TELECOMMANDE

Etablissez pour chaque appareil que vous souhaitez commander la Touche de Sélection sur laquelle faire passer toutes les fonctions de la télécommande originale.

Vous trouverez dans le livret de codes joint dans le chapitre CODES-MARQUE (par ordre alphabétique des marques) quels sont les codes respectifs des appareils de la marque désirée (fig.3)

 Si la quantité de numéros de codes individuels

de votre marque est importante, nous vous suggérons d'accélérer l'insertion des codes en suivant la procédure du chapitre 3 A).

 Si vous ne connaissez pas la marque de votre

appareil ou bien si elle ne figure pas parmi les marques énumérées, passez à la procédure du chapitre 3 B)

Avec la procédure directe sous mentionnée, essayez de mémoriser les codes indiqués l’un après l’autre, jusqu’à établir le code le plus adapté en vérifiant que la télécommande fonctionne bien. Chaque code est toujours formé de 4 chiffres; pour faciliter encore plus la recherche du code sur le «livret des codes», le premier chiffre du code en question a été établi en fonction des appareils de la façon suivante: si le premier chiffre est un «1», le code de programmation correspond à un appareil télé, s’il s’agit d’un «2» c’est un VCR/DVD, «3» pour AUX ou HI-FI et «4» pour SAT ou STB.

PROCEDURE DE MEMORISATION DIRECTE DU CODE

Exemple: mémorisons le code 1011 qui correspond à un appareil TV Philips (suivez la procédure

suivante pour chaque code):

Allumez l’appareil (ex: votre télé). Sur la télécommande, appuyez sur la Touche de Sélection correspondant au type d’appareil que vous souhaitez commander (dans

ce cas «TV1 ou TV2») pendant environ 10 secondes. Relâchez lorsque les touches de sélection s’allument. les touches de sélection commencent à clignoter.

Composez sous 10 secondes les 4 chiffres du code relevé (ex: pour le code «1011», appuyez en séquence sur les touches: 1 - 0 - 1 – 1).

La Touche de Sélection choisie émet deux clignotement brefs = OK.

LUX est prête à commander l’appareil programmé

Note Si à la fin de la procédure les indicateurs lumineux émettent un clignotement

prolongé, cela veut dire qu’une erreur s’est produite. Contrôlez alors que vous avez bien relevé le bon code dans le «livret des codes» puis répétez la procédure

Testez les fonctions de la télécommande et vérifiez la réponse de votre appareil aux différentes commandes. Si certaines des fonctions ne correspondent pas à votre appareil, essayez d’entrer les autres codes relevés sur le livret de codes jusqu’à trouver celui le plus complet.

Si vous connaissez la marque et le modèle de votre appareil ou de votre télécommande originale le code correct à mémoriser peut être identifié sur notre site web (www.visaelectronics.com

) dans le secteur « recherche ta télécommande » ou en

téléchargeant notre catalogue électronique

Il est toujours conseillé de noter le code mémorisé pour d’éventuelles utilisations futures

Pour chaque Touche de Sélection disponible et donc pour chaque appareil à commander, il faut répéter l’opération précédemment indiquée.

3. PROCEDURES ALTERNATIVES POUR L’INSERTION DES CODES

Les procédures suivantes sont à adopter si la procédure du chapitre 2 n’a pas été concluante.

- Allumez l’appareil que vous souhaitez commander. S’il s’agit d’un magnétoscope, lecteur DVD ou d’une installation Hi-Fi, insérez-y une cassette, un CD ou un DVD

Page 15

A – RECHERCHE PAR MARQUE: vous connaissez la marque de votre appareil et vous

avez trouvé le code sur le livret

Cherchez sur le livret des codes joint le code correspondant à la marque de votre appareil (ex: Code PHILIPS = 0038) (Fig.3) toujours composé de 4 chiffres (le premier chiffre est toujours le 0).

Allumez votre appareil. Sur la télécommande, appuyez sur la Touche de Sélection correspondant au type d’appareil que vous souhaitez commander (ex: la touche «TV1/2» pour les téléviseurs, «VCR/DVD» pour les magnétoscopes ou lecteurs de

DVD, etc…) et gardez-la enfoncée pendant environ 10 secondes. Relâchez lorsque les 4 touches de sélection (ou la DEL) s’allument. Les touches de sélection commencent à clignoter.

Entrez la séquence de 4 chiffres du code de la MARQUE de votre appareil (ex: pour le code PHILIPS «0038», appuyez en séquence sur les touches: 0 - 0 - 3 - 8).

La Touche de Sélection choisie émet 2 brefs clignotements et tout de suite après les Touches de sélection recommencent à clignoter rapidement = OK. (voir Note 1)

Orientez la télécommande LUX vers l’appareil et appuyez sur “

relâcher cette touche, appuyez aussi sur “

” (gardez les deux touches

” et puis, sans

enfoncées).

Orientant toujours la télécommande LUX vers l’appareil relâchez uniquement “

et gardez enfoncée la touche “

Relâchez “

« Play » (note 2)

Lorsque tous les touches de sélection clignotent testez les fonctions de la

télécommande et vérifiez la réponse de votre appareil aux différentes commandes.

” quand l’appareil s’éteint ou qu’une des ses fonctions s’activent (ex

”

a) Si l’appareil répond correctement aux commandes: appuyez sur la Touche de

Sélection que vous voulez utiliser pour commander l’appareil

Le code est mémorisé et la LUX est prête

b) Si l’appareil n’y répond PAS correctement répétez la procédure à partir du point 3

Note 1 Si à la fin de l a procédure les touches de sélection émettent un clignotement prolongé, cela veut dire qu’une erreur s’est produite. Contrôlez alors que vous avez bien relevé le bon code dans le «livret des codes» puis r épétez la procédure Note 2 La recherche automatique par marque pourrait durer quelques minutes et, afin qu’elle soit efficace, il est important que la LUX reste bien orientée vers l’appareil. Si vous avez accidentellement arrêté d’appuyer sur la touche “ qu’une de ses fonctions ne se soit activée (ex: «play»), il est malgré tout possible de continuer la recherche automatique en reprenant sous 15 secondes la procédure à partir du point32) ou sinon il faudra tout recommencer depuis le début

” (Off) avant que l’appareil ne se soit éteint ou

B – RECHERCHE TOTALE: vous ne connaissez pas la marque de votre appareil ou vous

n’avez pas trouvé son code sur le livret

Allumez votre appareil. Appuyez sur la Touche de Sélection correspondant au type d’appareil que vous souhaitez commander (ex: la touche «TV 1/2» pour les

téléviseurs, «VCR/DVD» pour les magnétoscopes ou lecteurs de DVD, etc…) et gardez-la enfoncée pendant environ 10 secondes. Relâchez lorsque les touches de sélection s’allument : les touches de sélection commencent à clignoter.

Orientez la LUX vers l’appareil et appuyez sur “

touches enfoncées).

Orientant toujours la télécommande LUX vers l’appareil relâchez uniquement “

et gardez enfoncée la touche “

Relâchez “

play) (voir Note ).

Lorsque tous les touches de sélection clignotent testez les fonctions de la

télécommande et vérifiez la réponse de votre appareil aux différentes commandes.

” lorsque l’appareil s’éteint ou qu’une de ses fonctions s’active (ex:

” .

” puis sur “ ” (gardez les deux

a) Si l’appareil répond correctement aux commandes: appuyez sur la Touche de Sélection avec laquelle vous voulez effectivement commander l’appareil.

Le code est mémorisé et la LUX est prête b) Si l’appareil n’y répond PAS correctement répétez la procédure à partir du point

Note La recherche automatique totale pourrait durer quelques minutes (v oire 15-20 minutes) et, afin qu’elle soit efficace, il est important que la LUX reste bien orientée vers l’appareil. Si vous avez accidentellement arrêté d’appuyer sur la touche “ qu’une de ses fonctions ne se soit activée (ex: «play»), il est malgré tout possible de continuer la recherche automatique en reprenant sous 15 secondes la procédure à partir du point 2) ou sinon il faudra tout recommencer depuis le début.

” (Off) avant que l’appareil ne se soit éteint ou

”

Page 16

 Important: Pendant toute la procédure, ne laissez jamais s’écouler plus de 15

secondes à compter du dernier moment où vous avez appuyé sur une touche. Si vous vous êtes trompé en tapant le code ou que vous avez interrompu la procédure, attendez 15 secondes puis reprenez depuis le début dès que les touches de sélection ont arrêté d’émettre des clignotements.

 Si la LUX arrive au terme de la recherche mais que les touches de sélection ne signale

plus de transmissions en cours, que l'appareil ne s'est pas éteint et qu’aucune fonction ne s’est activée, merci de bien vouloir contacter notre service clients

.4. COMMENT CONNAITRE UN CODE DEJA MEMORISE

Si vous avez suivi la procédure du chapitre 3., une fois la recherche terminée et le code mémorisé, il est utile de le connaître et de le noter pour d’éventuelles utilisations futures (ex: accès

aux fonctions d’utilisation moins fréquentes).

Appuyez sur la Touche de Sélection (ex: «TV1») dont vous voulez connaître le code et gardez-la enfoncée pendant environ 10 secondes. Relâchez lorsque les

touches de sélection s’allument: Les touches de sélection commencent à clignoter

Appuyez à nouveau sur la Touche de Sélection (ex: «TV1») dont vous voulez

connaître le code et observez bien la série des clignotements suivants

4 séries de brefs clignotements (pauses d’1/2 seconde) indiquent le code

mémorisé composé de 4 chiffres (ex: pour le code «1014»: 1 clignotement … 10 clignotements … 1 clignotement … 4 clignotements).

5. UTILISATION DE ET PERSONALISATION DE LA LUX

LUX adopte les symboles communément utilisés par les télécommandes des appareils les plus courants, ce qui permet une utilisation intuitive et facilitée. Sur le clavier sont disponible les commandes d’utilisation les plus fréquentes mais il est possible d’ activer toutes les fonctions de la télécommande originale même celle d’utilisation moins fréquente (fonctions secondaires)

5.1 Fonctions secondaires Dans le cas où vous souhaiteriez accéder à l’une des fonctions moins fréquemment utilisées (fonctions secondaires) n'étant pas directement proposées par LUX:

Consultez le tableau p1 du livret des codes (fig.4) et cherchez dans la première colonne à gauche le code mémorisé . Cherchez alors sur la même ligne le symbole de la fonction et notez le code de la fonction au-dessous - lui étant attribué.

Appuyez sur la touche de sélection dont vous avez mémorisé votre appareil (ex

« TV1 »

Appuyez sur "

désirée :

" et, en gardant cette touche enfoncée, entrez le Code Fonction

Les Touches de Sélection clignotent (voire Note)

Orientez la télécommande vers l’appareil et relâchez “

La commande désirée est transmise

Note: Si à la fin de la procédure les touches de sélection émettent un clignotement prolongé, cela veut dire qu’une erreur s’est produite. Contrôlez alors que vous avez bien relevé le bon code dans le «livret des codes» puis répétez la procédure

” (Shift)

5.2 Mémorisation des fonctions secondaires

Il est possible de personnaliser votre LUX en mémorisant sur les 8 touches programmables (fig. 5) les fonctions secondaires que l’on veut avoir directement à disposition sur le clavier

Consultez le chapitre FONCTIONS SECONDAIRES du livret des codes (fig.4) et cherchez dans la première colonne à gauche le code de l’appareil que vous avez mémorisé (voir chap. 4) . Cherchez alors sur la même ligne le symbole de la fonction et notez le code de la fonction au-dessous qui lui est attribué.

Page 17

Appuyez sur la Touche de Sélection dont vous avez mémorisé le code (ex:

«TV1») et gardez-la enfoncée pendant environ 10 secondes. Relâchez lorsque les

touches de sélection s’allument :

Les touches de sélection commencent à clignoter

Sous 15 secondes, appuyez sur "

le Code Fonction : Les Touches de Sélection clignotent (voire Note)

Relâchez "

vous voulez mémoriser la fonction souhaitée.

" et appuyez sur une des 8 touches programmables (voir fig.5) où

" et, en gardant cette touche enfoncée, entrez

La Touche de Sélection (choisie au point 1) émet deux clignotement s brefs = OK.

Pour transmettre la commande mémorisée, appuyez sur la touche “

relâcher) et sur la touche programmable correspondante puis relâchez-les

” (sans

toutes deux.

Note: Si à la fin de la procédure les touches de sélection émettent un clignotement

prolongé, cela veut dire qu’une erreur s’est produite. Contrôlez alors que vous avez bien relevé le bon code dans le «livret des codes» puis répétez la procédure.

5.3 Défilement automatique des programmes

Il est possible de laisser la télécommande LUX “zapper” automatiquement en faisant défiler progressivement les chaînes.

Maintenir appuyé 5 secondes environ la touche P+ puis relâchez.

Le défilement automatique des chaînes commence sur votre appareil

Si vous désirez visualiser un programme qui est en cours de défilement appuyez

sur n’importe quelle touche.

Si vous désirez reprendre le “zapping” automatique répéter l’opération décrite au

point 1

6. FONCTIONS SUPPLEMENTAIRES

Ces fonctions ne sont proposées que pour les modèles LUX 6 in 1 et LUX 8 in 1

6.1. Fonctions MACRO (séquence de commandes)

Il est possible de programmer une séquence de commandes et puis la télécommander en appuyant seulement une touche ( en appuyant sur “

” et l’une

des 4 touches «Fonctions Macro» ).

Exemples

- Vous souhaitez éteindre simultanément les appareils allumés suivants: TV, VCR, Récepteur satellite.

- Vous voulez allumer votre télé et y voir directement votre chaîne préférée reçue par satellite.

Vous pouvez mémoriser jusqu’à un maximum de 4 fonctions macro. Chaque macro peut regrouper jusqu’à 10 commandes séquentielles.

Appuyez sur une Touche de Sélection (ex: «TV1») et gardez-la enfoncée pendant environ 10 secondes. Relâchez lorsque les touches de sélection s’allument.

Les touches de sélection commencent à clignoter

Sous 15 secondes, appuyez sur "

appuyez sur la touche blanche stop "

" et, en gardant cette touche enfoncée,

" (fig. 6a). Relâchez les deux touches.

Les touches de sélection continuent à clignoter

Appuyez en séquence sur les touches des commandes que vous voulez suivre. Exemple: vous souhaitez simultanément éteindre votre télé, votre lecteur de DVD

et votre récepteur satellite. Appuyez sur: “TV” + “

” + “DVD” + “ ” + “STB” + “ ”

Une fois ceci effectué, pour mémoriser la macro: appuyez sur "

(mise à part la touche stop

" puis, sans relâcher, sur l’une des 4 touches de couleur (fig. 6b)

), celle sur laquelle vous voulez mémoriser la macro. La Touche de Sélection (choisie au point 1) émet deux clignotement brefs = OK.

Pour transmettre la commande mémorisée, orientant la LUX vers l’appareil,

appuyez sur la touche “ ” (sans relâcher) et sur la touche de couleur (fig. 6b) sur laquelle vous avez mémorisé la macro puis relâchez-les toutes deux.

La macro exécute exactement la séquence entrée. Etudiez donc bien la séquence des commandes à effectuer. Vous pouvez remplacer une MACRO en en enregistrant une nouvelle sur la même touche.

Page 18

6.2. Configuration personnalisée pour le réglage du volume

La télécommande LUX permet de choisir sur quel appareil effectuer le réglage du volume audio (Volume+/Volume-).

Par exemple, si vous êtes en train d’utiliser votre Décodeur Digital ou que vous regardez un film en DVD ou en cassette, vous pouvez décider de régler le volume de la Télévision (ou encore de l’amplificateur Hi Fi ) sans avoir besoin d’appuyer auparavant sur la touche de sélection TV 1/2 (ou bien HI-FI).

Appuyez sur la Touche de Sélection correspondant à l’appareil dont vous

souhaitez configurer le réglage du volume (ex: «DVD»).

Appuyez simultanément sur les deux touches Vol+ et Vol- et gardez-les

enfoncées.

L’indicateur lumineux de la touche de sélection commence à se déplacer vers la

gauche d’une Touche de Sélection à l’autre.

Arrêtez d’appuyer sur les touches Vol+ et Vol- lorsque l’indicateur lumineux est au niveau de la Touche de Sélection correspondant à l'appareil que vous souhaitez

utiliser pour régler le Volume (ex: si vous relâchez sur HI-FI) le volume i serra directement réglable parmi l’appareil HI-FI avec les touches Vol+/Vol- tout en continuant à utiliser la télécommande pour le lecteur DVD).

En appuyant sur les touches Vol+ ou Vol-, vous faites aussi s’allumer la Touche de Sélection correspondant à l’appareil qui est en train de commander à ce moment le réglage du Volume.

Si votre appareil (VCR/DVD/STB/HIFI) dispose d’un réglage autonome de l’output du signal vidéo, nous vous conseillons de régler ce dernier au maximum avant de configurer le dispositif décrit dans ce paragraphe.

7. QUE FAIRE SI…

Si un disfonctionnement de la télécommande devait apparaître, veuillez effectuez les vérifications suivantes:

7.1 Si vous avez bien respecté les procédures, mais en vain: vérifiez en premier lieu la séquence des touches sur lesquelles appuyer et ne laissez jamais s’écouler plus de 15 secondes à compter du dernier moment où vous avez appuyé sur une touche.

7.2 Si au terme de la programmation vous vous rendez compte que, pour certaines commandes de LUX, votre appareil répond de façon anormale, il est probable que le code mémorisé ne soit pas le bon: essayez de répéter la procédure de recherche.

7.3 En appuyant sur les touches, les touches de sélection émet trois brefs clignotements: indication de déchargement des piles, il faut changer les batteries.

7.4 En appuyant sur une touche, les touches de sélection ne clignote pas du tout: aucune fonction n’est prévue pour cette touche ou bien les batteries peuvent être complètement vidées ou encore mal mises en places dans leur emplacement: vérifiez les polarités et éventuellement changez ces piles.

7.5 Pour en savoir plus ou pour chercher une solution à tout problème, veuillez consulter notre site Internet www.visaelectronics.com

F - 771755

Via degli Olmetti, 43 – 00060 Formello (Rome) Italy

tel. + 39.06.901021 - fax + 39.06.9075116

www.visaelectronics.com

E D I s.r.l.

E mail: [email protected]

Page 19

Τηλεχειριστήριο Γενικής Χρήσης

με Φωτισμό Οθόνης LUX

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ

______________________________________________________________________________

ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ

1 _ Κουμπί ON/OFF

(ενεργοποιημένο/απενεργοποιημένο)

2 _ Κουμπί “LUX” για το φωτισμό του πληκτρολογίου

3 _ Κουμπί TIMER/SLEEP

4_ Φωτεινά κουμπιά επιλογής της συσκευής για το χειρισμό

5 _ Αριθμητικό πληκτρολόγιο

6 _ Κουμπί ΜΕΝΟΥ

7 _ Κουμπιά για το επόμενο ΠΡΟΓΡΑΜΜΑ/ΚΑΝΑΛΙ +/-

8 _ Κουμπί SHIFT

9 _ Κουμπιά ελέγχου ΕΝΤΑΣΗΣ +/-

10 _ Κουμπί επιβεβαίωσης ή αποθήκευσης

11_ Κουμπιά για την πλοήγηση στα ΜΕΝΟΥ

12 _ Κουμπιά πολλών λειτουργιών

(Tv/Teletext/Video/Dvd/Sat/Aux)

ΒΑΣΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Το LUX είναι ένα τηλεχειριστήριο γενικής χρήσης πολλών λειτουργιών, που σχεδιάστηκε για να είναι πλήρες και πολύπλευρο και ταυτόχρονα για να διατηρεί τη μεγάλη απλότητα στη χρήση. Το

κουμπί “LUX” (2 - εικ.1) φωτίζει όλο το πληκτρολόγιο και κάνει άνετη τη χρήση του ακόμα και στο σκοτάδι.

Το τηλεχειριστήριο, για να λειτουργεί σωστά, χρειάζεται μπαταρίες και έναν αριθμητικό κωδικό για κάθε συσκευή που θέλετε να ελέγχετε.

Μετά τη θέση σε λειτουργία, το τηλεχειριστήριο διατηρεί πάντα τον αποθηκευμένο κωδικό, ακόμα και αν δεν υπάρχουν μπαταρίες.

Στη σειρά LUX ανήκουν τα μοντέλα:

- LUX Dual TV : με 2 κουμπιά επιλογής (TV1 και TV2), μπορεί να χειρίζεται ταυτόχρονα 2

τηλεοράσεις.

- LUX 6 σε 1 : με 6 κουμπιά επιλογής (TV1 – TV2 – VCR – DVD – SAT – STB), μπορεί να

χειρίζεται ταυτόχρονα έως και 6 συσκευές όπως τηλεοράσεις, βίντεο, DVD, αναλογικούς ή ψηφιακούς δέκτες/αποκωδικοποιητές επίγειους/δορυφορικούς/μέσω καλωδίου,

- LUX 8 σε 1 : με 8 κουμπιά επιλογής (TV1 – TV2 – VCR – DVD – SAT – STB – AUX – HI FI),

μπορεί να χειρίζεται ταυτόχρονα έως και 8 συσκευές όπως τηλεοράσεις, βίντεο, DVD, αναλογικούς ή ψηφιακούς δέκτες/αποκωδικοποιητές επίγειους/δορυφορικούς/μέσω καλωδίου, εγκατάσταση Hi-Fi, Home Theatre και άλλα,

Με τα Κουμπιά Επιλογής (4 - εικ.1) επιλέγετε τη συσκευή που θέλετε να χειριστείτε TV1 – TV2: τηλεοράσεις - VCR: βίντεο – DVD: DVD - SAT: δέκτες δορυφορικοί/μέσω καλωδίου STB (Set-Top-Box): ψηφιακοί/επίγειοι αποκωδικοποιητές - HI FI: συσκευές Hi Fi / Home Theatre

- AUX: άλλες συσκευές. Όταν πιεστεί ένα οποιοδήποτε κουμπί για την εκτέλεση μίας λειτουργίας, τα Πλήκτρα Επιλογής αναβοσβήνουν, υποδεικνύοντας τη συσκευή που χρησιμοποιείτε τη στιγμή εκείνη. Όλα τα μοντέλα της σειράς Lux παρέχουν ειδοποίηση λίγο πριν από την πλήρη αποφόρτιση των μπαταριών. Τα Κουμπιά Επιλογής αναβοσβήνουν σύντομα τρεις φορές όταν πατήσετε ένα

οποιοδήποτε κουμπί.

Page 20

1. ΤΟΠΟΘΕΤΗΣΗ ΤΩΝ ΜΠΑΤΑΡΙΩΝ

Το LUX λειτουργεί με 2 μπαταρίες των 1.5V τύπου AM3 - AA - LR6 (stilo). Ανοίξτε το καπάκι της θήκης των μπαταριών στην πίσω πλευρά του τηλεχειριστηρίου και εισάγετε τις μπαταρίες στην προβλεπόμενη θέση, προσέχοντας να τοποθετήσετε σωστά τους πόλους (βλέπε εικ. 2). Στη συνέχεια ξανακλείστε τη θήκη των μπαταριών. Τα Κουμπιά Επιλογής αναβοσβήνουν αργά 3 φορές, υποδεικνύοντας τη σωστή τοποθέτηση των μπαταριών. Διαφορετικά ελέγξτε τους πόλους και βεβαιωθείτε ότι οι μπαταρίες είναι καινούριες.

2. ΠΩΣ ΘΑ ΛΕΙΤΟΥΡΓΗΣΕΙ ΤΟ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ ΣΑΣ

Για κάθε συσκευή που θέλετε να χειριστείτε επιλέξτε το Κουμπί Επιλογής στο οποίο θα αντιστοιχίσετε όλες τις λειτουργίες του αρχικού τηλεχειριστηρίου.

Εντοπίστε στο "βιβλιαράκι κωδικών" που επισυνάπτεται, στην παράγραφο ΚΩΔΙΚΟΙ - ΜΑΡΚΕΣ, τον κατάλογο των κωδικών των συσκευών της επιθυμητής μάρκας (βλέπε εικ. 3).

 Αν ο αριθμός των κωδικών που εντοπίσατε είναι

μεγάλος, σας προτείνουμε να ακολουθήσετε την ταχεία διαδικασία εισαγωγής του κωδικού που αναφέρεται στο κεφάλαιο Α).

 Αν δεν γνωρίζετε τη μάρκα ή αν η μάρκα της

συσκευής σας δεν εμφανίζεται στον κατάλογο, προχωρήστε στη διαδικασία που αναφέρεται στο κεφάλαιο 3Β).

Προσπαθήστε να αποθηκεύσετε τους κωδικούς τον ένα μετά τον άλλο, ακολουθώντας την παρακάτω διαδικασία, έως ότου να εντοπίσετε το σωστό κωδικό ελέγχοντας αν το τηλεχειριστήριο λειτουργεί σωστά. Κάθε κωδικός αποτελείται πάντα από 4 ψηφία. (αν το πρώτο ψηφίο είναι «1», ο κωδικός προγραμματισμού αφορά μια συσκευή “TV”, αν είναι «2», ο κωδικός αφορά ένα VCR ή DVD, αν είναι «3» ένα AUX ή HI FI, αν είναι «4» ένα SAT ή STB).

ΔΙΑΔΙΚΑΣΙΑ ΑΜΕΣΗΣ ΑΠΟΘΗΚΕΥΣΗΣ ΤΟΥ ΚΩΔΙΚΟΥ

Παράδειγμα: αποθηκεύστε τον κωδικό 1011 που αντιστοιχεί σε μία συσκευή TV Philips

Ενεργοποιήστε τη συσκευή σας (π.χ. TV). Πατήστε στο τηλεχειριστήριο το κουμπί επιλογής που αντιστοιχεί στον τύπο της συσκευής που θέλετε να χειριστείτε (στην περίπτωση αυτή “TV1 ή TV2”) για περίπου 10 δευτερόλεπτα. Αφήστε όταν τα Κουμπιά Επιλογής φωτιστούν:

Τα Κουμπιά Επιλογής αρχίζουν να αναβοσβήνουν.

Πληκτρολογήστε μέσα στα επόμενα 10 δευτερόλεπτα τους 4 αριθμούς του κωδικού που εντοπίσατε

(πχ.: για τον κωδικό «1011» πατήστε στη σειρά τους αριθμούς: 1 - 0 - 1 - 1): Το Κουμπί Επιλογής που επιλέχθηκε αναβοσβήνει σύντομα 2 φορές = OK.

Το LUX είναι έτοιμο για να χειριστεί τη συσκευή που προγραμματίσατε

Σημείωση: Αν στο τέλος της διαδικασίας τα κουμπιά επιλογής αναβοσβήνουν για παρατεταμένο διάστημα, αυτό σημαίνει ότι υπάρχει κάποιο σφάλμα. Θα πρέπει να ελέγξετε αν πληκτρολογήσατε το σωστό κωδικό από το «βιβλιαράκι κωδικών» και να επαναλάβετε τη

διαδικασία.

Δοκιμάστε τις λειτουργίες του τηλεχειριστηρίου και βεβαιωθείτε ότι η συσκευή σας ανταποκρίνεται στις εντολές. Αν ορισμένες λειτουργίες δεν αντιστοιχούν στη συσκευή σας, δοκιμάστε τους υπόλοιπους κωδικούς από το “βιβλιαράκι κωδικών” έως ότου εντοπίσετε τον καταλληλότερο.

Αν γνωρίζετε ακριβώς τη μάρκα και το μοντέλο της συσκευής σας ο σωστός κωδικός μπορεί να εντοπιστεί και στο διαδίκτυο (

www.visaelectronics.com), στην παράγραφο που

αναφέρεται στα τηλεχειριστήρια ή κατεβάζοντας τον ηλεκτρονικό κατάλογο.

☺ Σας προτείνουμε να σημειώνετε πάντα τον αποθηκευμένο κωδικό για πιθανή μελλοντική

χρήση

 Για κάθε διαθέσιμο Κουμπί Επιλογής και επομένως για κάθε συσκευή που θα χειριστείτε, θα πρέπει να επαναλάβετε την παραπάνω διαδικασία.

3. ΕΝΑΛΛΑΚΤΙΚΕΣ ΔΙΑΔΙΚΑΣΙΕΣ ΓΙΑ ΤΗΝ ΑΝΑΖΗΤΗΣΗ / ΕΙΣΑΓΩΓΗ ΤΩΝ ΚΩΔΙΚΩΝ

Ακολουθήστε τις παρακάτω διαδικασίες αν η διαδικασία άμεσης αποθήκευσης που περιγράφεται στο κεφάλαιο 2. δεν είχε θετικό αποτέλεσμα.

- Ενεργοποιήστε τη συσκευή που θέλετε να χειριστείτε. Αν είναι ένα βίντεο, DVD ή

εγκατάσταση Hi-Fi εισάγετε μία κασέτα, CD ή DVD.

Page 21

Α – ΑΝΑΖΗΤΗΣΗ ΑΝΑ ΜΑΡΚΑ: αν γνωρίζετε τη μάρκα της συσκευής σας και εντοπίσατε τον αντίστοιχο κωδικό στο βιβλιαράκι

Αναζητήστε στο “βιβλιαράκι κωδικών” τον κωδικό που αντιστοιχεί στη μάρκα της συσκευής σας (π.χ Κωδικός PHILIPS = 0038 - βλ. εικ.3), ο οποίος αποτελείται πάντα από 4 ψηφία (το πρώτο ψηφίο είναι πάντα ο αριθμός 0).

Ενεργοποιήστε τη συσκευή σας. Πατήστε στο τηλεχειριστήριο το Κουμπί Επιλογής που αντιστοιχεί στον τύπο της συσκευής που θέλετε να χειριστείτε (π.χ TV1/2 για τηλεοράσεις – VCR/DVD για βίντεο /DVD, κλπ.) και κρατήστε το πατημένο για περίπου 10 δευτερόλεπτα. Αφήστε όταν όλα τα Κουμπιά Επιλογής φωτιστούν:

Τα Κουμπιά Επιλογής αρχίζουν να αναβοσβήνουν.

Πληκτρολογήστε στη σειρά τους 4 αριθμούς του κωδικού της ΜΑΡΚΑΣ της συσκευής σας (π.χ.: για τον κωδικό "0038" της PHILIPS πατήστε στη σειρά τους αριθμούς: 0 - 0 - 3 - 8): Το Κουμπί Επιλογής που επιλέξατε αναβοσβήνει

σύντομα 2 φορές και αμέσως μετά όλα τα Κουμπιά Επιλογής αρχίζουν να

αναβοσβήνουν γρήγορα (βλέπε σημείωση 1).

Στρέψτε το LUX προς τη συσκευή και πατήστε πρώτα το κουμπί “

” και στη

συνέχεια το κουμπί “

” (κρατήστε πατημένα και τα δυο κουμπιά).

Αφήστε μόνο το κουμπί “

”, ενώ συνεχίζετε να κρατάτε πατημένο το κουμπί “ ”

έχοντας στραμμένο το τηλεχειριστήριο προς τη συσκευή.

Αφήστε το κουμπί “

” όταν η συσκευή σβήσει ή όταν ενεργοποιηθεί κάποια

λειτουργία (π.χ “play”) (αναπαραγωγή) (βλέπε σημείωση 2.)

Ενώ όλα τα Κουμπιά Επιλογής αναβοσβήνουν δοκιμάστε τις λειτουργίες του

τηλεχειριστηρίου και βεβαιωθείτε ότι η συσκευή σας ανταποκρίνεται στις εντολές.

α) Αν η συσκευή ανταποκρίνεται σωστά στις εντολές πιέστε το Κουμπί Επιλογής με το οποίο θέλετε να χειριστείτε τη συσκευή.

Ο κωδικός αποθηκεύεται και το LUX είναι έτοιμο για λειτουργία.

β) Αν η συσκευή ΔΕΝ ανταποκρίνεται σωστά επαναλάβετε τη διαδικασία από το βήμα 3.

Σημείωση 1 Αν στο τέλος της διαδικασίας τα κουμπιά επιλογής αναβοσβήνουν για παρατεταμένο διάστημα, αυτό σημαίνει ότι υπάρχει κάποιο σφάλμα. Θα πρέπει να ελέγξετε αν πληκτρολογήσατε το σωστό κωδικό από το «βιβλιαράκι κωδικών» και να επαναλάβετε τη διαδικασία.

Σημείωση 2 Η αυτόματη αναζήτηση ανά μάρκα μπορεί να διαρκέσει μερικά λεπτά. Για να έχετε σωστά αποτελέσματα, το LUX πρέπει να είναι στραμμένο προς τη συσκευή. Αν αφήσατε κατά λάθος το κουμπί “ ” πριν σβήσει η συσκευή ή πριν ενεργοποιηθεί κάποια λειτουργία (π.χ. “play”), μπορείτε να συνεχίσετε την αναζήτηση ξεκινώντας τη διαδικασία εντός 15 δευτερόλεπτων από το βήμα 3) διαφορετικά θα πρέπει να επαναλάβετε τη διαδικασία από την αρχή.

Β – ΣΥΝΟΛΙΚΗ ΑΝΑΖΗΤΗΣΗ: αν δεν γνωρίζετε τη μάρκα της συσκευής σας ή δεν έχετε εντοπίσει τον κωδικό στο βιβλιαράκι

Ενεργοποιήστε τη συσκευή σας. Πατήστε το Κουμπί Επιλογής που αντιστοιχεί στον τύπο της συσκευής που θέλετε να χειριστείτε (π.χ TV1/2 για τηλεοράσεις – VCR/DVD για βίντεο /DVD, κλπ.) και κρατήστε το πατημένο για περίπου 10 δευτερόλεπτα. Αφήστε όταν όλα τα Κουμπιά Επιλογής φωτιστούν:

Τα Κουμπιά Επιλογής αρχίζουν να αναβοσβήνουν.

Στρέψτε το LUX προς τη συσκευή και πατήστε πρώτα το κουμπί “

” και στη

συνέχεια το κουμπί “

” (κρατήστε πατημένα και τα δυο κουμπιά).

Αφήστε μόνο το κουμπί “

”, ενώ συνεχίζετε να κρατάτε πατημένο το κουμπί “ ”

έχοντας στραμμένο το τηλεχειριστήριο προς τη συσκευή.

Αφήστε το κουμπί “

” όταν η συσκευή σβήσει ή όταν ενεργοποιηθεί κάποια

λειτουργία (π.χ “play”) (αναπαραγωγή) (βλέπε σημείωση).

Ενώ όλα τα Κουμπιά Επιλογής αναβοσβήνουν δοκιμάστε τις λειτουργίες του τηλεχειριστηρίου και βεβαιωθείτε ότι η συσκευή σας ανταποκρίνεται στις εντολές.

Ο κωδικός αποθηκεύεται και το LUX είναι έτοιμο για λειτουργία.

β) Αν η συσκευή ΔΕΝ ανταποκρίνεται σωστά επαναλάβετε τη διαδικασία από το βήμα 2.

Σημείωση Η αυτόματη συνολική αναζήτηση μπορεί να διαρκέσει μερικά λεπτά (ακόμη και 15-20 λεπτά). Για να έχετε σωστά αποτελέσματα, το LUX πρέπει να είναι στραμμένο προς τη

συσκευή. Αν αφήσατε κατά λάθος το κουμπί “ ” πριν σβήσει η συσκευή ή πριν ενεργοποιηθεί κάποια λειτουργία (π.χ. “play”), μπορείτε να συνεχίσετε την αναζήτηση ξεκινώντας τη διαδικασία εντός 15 δευτερόλεπτων από το βήμα 2) διαφορετικά θα πρέπει

να επαναλάβετε τη διαδικασία από την αρχή.

Page 22

 Προσοχή: Κατά τη διάρκεια ολόκληρης της διαδικασίας δεν πρέπει να περάσουν πάνω από

15 δευτερόλεπτα από τη στιγμή που πατήσατε το τελευταίο κουμπί. Αν έχετε κάνει λάθος στη

πληκτρολόγηση του κωδικού ή έχετε διακόψει τη διαδικασία, περιμένετε 15 δευτερόλεπτα και ξεκινήστε τη διαδικασία από την αρχή όταν τα κουμπιά επιλογής σταματήσουν να αναβοσβήνουν.

 Όταν τελειώσει η αναζήτηση τα Κουμπιά Επιλογής δεν υποδεικνύουν ότι βρίσκεται σε

εξέλιξη η μετάδοση κάποιας εντολής. Αν η συσκευή δεν έχει σβήσει (ή δεν έχει ενεργοποιηθεί κάποια λειτουργία), επικοινωνήστε με την υπηρεσία τεχνικής υποστήριξης.

4. ΠΩΣ ΝΑ ΑΝΑΓΝΩΡΙΖΕΤΕ ΕΝΑΝ ΗΔΗ ΑΠΟΘΗΚΕΥΜΕΝΟ ΚΩΔΙΚΟ

Αν ακολουθήσατε μία διαδικασία από το κεφάλαιο 3, στο τέλος της αναζήτησης είναι χρήσιμο να γνωρίζετε τον αποθηκευμένο κωδικό και να τον σημειώσετε για πιθανή μελλοντική χρήση.

Πατήστε το Κουμπί Επιλογής (π.χ. “TV1”), τον κωδικό του οποίου θέλετε να μάθετε, και κρατήστε το πατημένο για περίπου 10 δευτερόλεπτα. Αφήστε όταν όλα τα Κουμπιά Επιλογής φωτιστούν:

Τα κουμπιά επιλογής αρχίζουν να αναβοσβήνουν.

Πατήστε ξανά το Κουμπί Επιλογής τον κωδικό του οποίου θέλετε να μάθετε και

στη συνέχεια παρατηρήστε προσεκτικά πόσες φορές θα αναβοσβήσει.

Αναβοσβήνει σύντομα 4 φορές (παύσεις ½ δευτερολέπτου) και υποδεικνύει ότι ο κωδικός αποθηκεύτηκε και αποτελείται από 4 ψηφία. Για παράδειγμα για τον κωδικό "1014" θα παρατηρήσετε:

αναβοσβήνει 1 φορά… 10 φορές … 1 φορά … 4 φορές..

5. ΧΡΗΣΗ ΚΑΙ ΕΞΑΤΟΜΙΚΕΥΣΗ ΤΟΥ LUX

Το LUX ακολουθεί τα σύμβολα που συνήθως χρησιμοποιούν τα τηλεχειριστήρια των πιο διαδεδομένων συσκευών, επιτρέποντας παράλληλα την κατανοητή και εύκολη χρήση. Στο πληκτρολόγιο διατίθενται οι συνηθέστερες χρήσεις αλλά είναι δυνατόν να ενεργοποιηθούν όλες οι λειτουργίες του αρχικού σας τηλεχειριστηρίου, ακόμα και εκείνες που χρησιμοποιούνται λιγότερο (δευτερεύουσες λειτουργίες).

5.1 Δευτερεύουσες λειτουργίες

Συμβουλευτείτε την παράγραφο ΔΕΥΤΕΡΕΥΟΥΣΕΣ ΛΕΙΤΟΥΡΓΙΕΣ στο “βιβλιαράκι κωδικών” (βλέπε εικ. 4).

Εντοπίστε στην πρώτη στήλη αριστερά τον κωδικό της συσκευής σας που αποθηκεύσατε. Στη συνέχεια εντοπίστε στην ίδια σειρά το σύμβολο της επιθυμητής εντολής και σημειώστε τον Κωδικό Λειτουργίας που αναφέρεται στην εντολή.

Πιέστε το Κουμπί Επιλογής επάνω στο οποίο αποθηκεύσατε τον κωδικό της συσκευής που χρησιμοποιείτε.

Πατήστε το κουμπί "

" και, κρατώντας το πατημένο, πληκτρολογήστε τον

επιθυμητό Κωδικό Λειτουργίας:

Τα Κουμπιά Επιλογής αναβοσβήνουν (βλέπε σημείωση).

Στρέψτε το τηλεχειριστήριο προς συσκευή και αφήστε το “ τη

”:

Η επιθυμητή εντολή μεταδίδεται.

Σημείωση: Αν στο τέλος της διαδικασίας τα Κουμπιά Επιλογής αναβοσβήνουν για παρατεταμένο διάστημα, αυτό σημαίνει ότι υπάρχει κάποιο σφάλμα. Θα πρέπει να ελέγξετε αν πληκτρολογήσατε το σωστό Κωδικό Λειτουργίας και να επαναλάβετε τη διαδικασία.

5.2 Αποθήκευση των Δευτερευουσών Λειτουργιών

Είναι δυνατόν να εξατομικεύσετε το LUX σύμφωνα με τις ανάγκες σας αποθηκεύοντας στα 8 Προγραμματιζόμενα Κουμπιά (εικ. 5) τις δευτερεύουσες λειτουργίες που επιθυμείτε να διατίθενται απευθείας στο πληκτρολόγιο.

Συμβουλευτείτε την παράγραφο ΔΕΥΤΕΡΕΥΟΥΣΕΣ ΛΕΙΤΟΥΡΓΙΕΣ από το "βιβλιαράκι κωδικών" (βλέπε εικ. 4) και εντοπίστε στην πρώτη στήλη αριστερά τον κωδικό της συσκευής που αποθηκεύσατε (βλέπε κεφ. 4). Στη συνέχεια εντοπίστε στην ίδια σειρά το σύμβολο της επιθυμητής εντολής και σημειώστε τον Κωδικό Λειτουργίας που αναφέρεται στην εντολή.

Page 23

Πατήστε το Κουμπί Επιλογής (π.χ. “TV1”), στο οποίο αποθηκεύσατε τον κωδικό που χρησιμοποιείτε, και κρατήστε το πατημένο για περίπου 10 δευτερόλεπτα.

Αφήστε όταν τα Κουμπιά Επιλογής φωτιστούν:

Τα Κουμπιά Επιλογής αρχίζουν να αναβοσβήνουν.

Εντός 15 δευτερολέπτων πατήστε το κουμπί "

" και κρατώντας πατημένο

πληκτρολογήστε τον επιθυμητό Κωδικό Λειτουργίας: Τα Κουμπιά Επιλογής

αναβοσβήνουν (βλέπε σημείωση).

Αφήστε το κουμπί " " και πατήστε ένα από τα 8 προγραμματιζόμενα κουμπιά

(βλέπε εικ.5) στο οποίο θέλετε να αντιστοιχίσετε την επιθυμητή λειτουργία: Το Κουμπί Επιλογής που επιλέχθηκε στο βήμα 1 αναβοσβήνει σύντομα 2 φορές

= OK.

Για να μεταδώσετε την αποθηκευμένη εντολή, πατήστε και κρατήστε πατημένο το κουμπί “

”, στη συνέχεια πατήστε το αντίστοιχο

προγραμματιζόμενο κουμπί και μετά αφήστε και τα δυο κουμπιά.

5.3 Αυτόματη προώθηση των προγραμμάτων

Μπορείτε να κάνετε αυτόματη σάρωση των προγραμμάτων και τα κανάλια να προχωρούν σταδιακά.

Κρατήστε πατημένο για περίπου 5 δευτερόλεπτα το κουμπί “P +” και μετά

αφήστε το. Στη συσκευή σας αρχίζει η αυτόματη προώθηση των προγραμμάτων.

Αν επιθυμείτε να διακόψετε την παραπάνω διαδικασία πιέστε ένα οποιοδήποτε

πλήκτρο.

3 Αν επιθυμείτε να συνεχίσετε τη σάρωση επαναλάβετε το βήμα 1.

6. ΠΡΟΣΘΕΤΕΣ ΛΕΙΤΟΥΡΓΙΕΣ

Οι λειτουργίες αυτές είναι διαθέσιμες μόνο στα μοντέλα LUX 6 σε 1 και LUX 8 σε 1

6.1. Λειτουργίες MACRO (σειρά εντολών)

Μπορείτε να προγραμματίσετε και να αποθηκεύσετε μια σειρά εντολών και να την εκτελέσετε πατώντας ένα μόνο πλήκτρο.

Παραδείγματα:

- Θέλετε να σβήσετε ταυτόχρονα τις ενεργοποιημένες συσκευές TV, VCR και το δορυφορικό δέκτη.

- Θέλετε να ανοίξετε την TV απευθείας στο αγαπημένο σας κανάλι του δορυφορικού δέκτη.

Μπορείτε να αποθηκεύσετε έως και 4 λειτουργίες macro. Κάθε λειτουργία macro μπορεί να περιλαμβάνει έως και 10 διαδοχικές εντολές.

Πατήστε το Κουμπί Επιλογής (π.χ. “TV1”) και κρατήστε το πατημένο για περίπου 10 δευτερόλεπτα. Αφήστε όταν τα Κουμπιά Επιλογής φωτιστούν:

Τα Κουμπιά Επιλογής αρχίζουν να αναβοσβήνουν.

Εντός 15 δευτερολέπτων πατήστε το κουμπί " " και, κρατώντας το πατημένο, πατήστε και το άσπρο κουμπί

(εικ. 6 a). Στη συνέχεια αφήστε και τα δυο

κουμπιά: Τα Κουμπιά Επιλογής συνεχίζουν να αναβοσβήνουν.

Πατήστε διαδοχικά τα κουμπιά των εντολών που θέλετε να εκτελέσετε. Παράδειγμα: αν θέλετε να σβήσετε ταυτόχρονα την TV, το DVD και το δορυφορικό δέκτη πιέστε: “TV” + “

” + “DVD” + “ ” + “STB” + “ ”.

Στο τέλος, για να αποθηκεύσετε τη λειτουργία Macro: πατήστε το κουμπί "

" και στη συνέχεια, κρατώντας το πατημένο, πατήστε ένα από τα 4 χρωματιστά κουμπιά (εικ. 6 b) στο οποίο θέλετε να αντιστοιχίσετε τη λειτουργία macro. Το Κουμπί Επιλογής που επιλέχθηκε στο βήμα 1 αναβοσβήνει

σύντομα 2 φορές = OK.

Για να εκτελέσετε την αποθηκευμένη σειρά εντολών, στρέψτε το LUX προς τη συσκευή, πατήστε το κουμπί “

” και στη συνέχεια, κρατώντας το πατημένο, πατήστε το χρωματιστό κουμπί (εικ. 6 β) στο οποίο έχετε αποθηκεύσει τη λειτουργία macro και μετά αφήστε και τα δυο κουμπιά.

Η λειτουργία Macro ακολουθεί ακριβώς τη σειρά που έχει καθοριστεί. Μελετήστε προσεκτικά τη σειρά των εντολών. Μπορείτε να αντικαταστήσετε μια λειτουργία MACRO αποθηκεύοντας μία άλλη λειτουργία στο ίδιο κουμπί.

Page 24

6.2. Προσωπική ρύθμιση έντασης ήχου

Με το τηλεχειριστήριο Lux μπορείτε να επιλέξετε τη συσκευή στην οποία θα ρυθμιστεί η ένταση του ήχου (Volume+/-). Για παράδειγμα, αν χρησιμοποιείτε τον ψηφιακό αποκωδικοποιητή ή παρακολουθείτε μια ταινία στο DVD, μπορείτε να ρυθμίσετε τον ήχο από την τηλεόραση (ή από τον ενισχυτή Hi Fi) χωρίς να πατήσετε πρώτα το κουμπί επιλογής TV1/2 (ή HI FI).

Πατήστε το κουμπί επιλογής που αντιστοιχεί στη συσκευή στην οποία θέλετε να ρυθμίσετε την ένταση του ήχου (π.χ. “DVD”)

2 Πατήστε ταυτόχρονα και τα δυο κουμπιά Vol+ και Vol- και κρατήστε τα πατημένα 3 Τα Κουμπιά Επιλογής αρχίζουν να αναβοσβήνουν διαδοχικά.

Αφήστε και τα δυο κουμπιά Vol+ και Vol- όταν φωτιστεί το Κουμπί Επιλογής που αντιστοιχεί στη συσκευή στην οποία θέλετε να ρυθμίσετε την ένταση του ήχου. πχ.: αν αφήσετε τα κουμπιά όταν φωτίζεται το HI FI, θα ρυθμιστεί η ένταση του ήχου από τον αποθηκευμένο ενισχυτή Hi Fi, απευθείας από τα κουμπιά Vol+/Vol-, ενώ συνεχίζετε να χρησιμοποιείτε το τηλεχειριστήριο γα τη συσκευή DVD.

Πατώντας τα κουμπιά Vol+ ή Vol- ανάβει το κουμπί επιλογής που αντιστοιχεί στη συσκευή στην οποία ρυθμίζει τη στιγμή εκείνη την ένταση του ήχου.

Αν η συσκευή σας (VCR/DVD/STB/HIFI) διαθέτει έξοδο αυτόματης ρύθμισης του σήματος ήχου, σας συνιστούμε να επιλέξετε τη μέγιστη ρύθμιση πριν ρυθμίσετε τη συσκευή που περιγράφεται στην παράγραφο αυτή.

7. ΤΙ ΝΑ ΚΑΝΕΤΕ ΑΝ…

Αν διαπιστωθεί ανωμαλία στη λειτουργία του τηλεχειριστηρίου κάνετε τους παρακάτω ελέγχους.

7.1 Αν έχετε ολοκληρώσει σωστά τη διαδικασία, αλλά το αποτέλεσμα δεν είναι ικανοποιητικό: επιβεβαιώστε, αρχικά, τη σειρά των κουμπιών που πρέπει να πατήσετε και μην αφήσετε να περάσουν πάνω από 15 δευτερόλεπτα από τη στιγμή που πατήσατε το τελευταίο κουμπί.

7.2 Αν στο τέλος του προγραμματισμού αντιληφθείτε ότι για κάποιες εντολές του LUX η συσκευή σας ανταποκρίνεται με ανώμαλο τρόπο, είναι πιθανόν ο αποθηκευμένος κωδικός να μην είναι ο σωστός: δοκιμάστε να επαναλάβετε τη διαδικασία αναζήτησης.

7.3 Αν, πιέζοντας ένα οποιοδήποτε κουμπί, τα 8 Κουμπιά Επιλογής αναβοσβήνουν 3 φορές σύντομα σημαίνει ότι οι μπαταρίες αποφορτίστηκαν και πρέπει να αντικατασταθούν.

7.4 Αν, πιέζοντας ένα οποιοδήποτε κουμπί, δεν αναβοσβήνει κανένα Κουμπί Επιλογής, σημαίνει ότι για εκείνο το κουμπί δεν προβλέπεται καμία λειτουργία ή οι μπαταρίες έχουν αποφορτιστεί ή δεν έχουν τοποθετηθεί σωστά: ελέγξτε την πολικότητα και αντικαταστήστε τις αν χρειάζεται.

7.5 Για περισσότερες πληροφορίες ή για την επίλυση οποιουδήποτε προβλήματος συμβουλευτείτε τον διαδικτυακό τόπο μας:

www.visaelectronics.com

E D I s.r.l.

Via Grottazzolina, 6 – 00138 Rome - Italy

tel. + 39.06.97614023 - fax + 39.06.45437228

www.visaelectronics.com

E mail: [email protected]

GR - 771.761

Page 25

Univerzalan daljinski upravljač s pozadinskim osvjetljenjem

LUX

UPUTE

______________________________________________________________________________

GLAVNE ZNAČAJKE

OPIS

1 _ Tipka ON/OFF (uključeno/isključeno)

2 _ Tipka “LUX” za osvjetljavanje tipkovnice

3 _ Tipka TIMER/SLEEP

4 _ Svjetleće tipke za odabir daljinskog uređaja

5 _ Numerička tipkovnica

6 _ Tipka MENU

7 _ Tipke za pomak PROGRAM/KANAL +/-

8 _ Tipka SHIFT

9 _ Upravljačke tipke VOLUME +/-

10 _ Tipka za potvrdu ili memoriranje

11 _ Tipke za navigaciju u MENU

12 _ Multifunkcijske tipke

(Tv/Teletext/Video/Dvd/Sat/Aux)

LUX je univerzalan multifunkcijski daljinski upravljač, konstruiran kako bi bio potpun i raznovrstan te istodobno kako bi održao zamjetljivu jednostavnost korištenja. Tipka “LUX” (2 - sl.1)

omogućuje osvjetljenje cijele tipkovnice te osigurava laku upotrebu čak i u mraku. Za ispravno funkcioniranje, daljinski upravljač zahtjeva unos baterija i brojčanog koda za

svaki uređaj kojim želite upravljati.

Nakon postavljanja u funkciju, daljinski upravljač uvijek čuva memoriran kod, čak i bez baterija. Dio serije LUX čine modeli:

- LUX Dual TV : s 2 tipke za odabir (TV1 i TV2), može upravljati istodobno s 2 televizora.

- LUX 6 in 1 : s 6 tipki za odabir (TV1 – TV2 – VCR – DVD – SAT – STB), može upravljati

istodobno do 6 uređaja među kojima su televizori, videorekorderi, DVD čitači, analogni prijemnici/dekoderi ili digitalni zemaljski/satelitski/preko kabela;

- LUX 8 in 1 : s 8 tipki za odabir (TV1 – TV2 – VCR – DVD – SAT – STB – AUX – HI FI),

istodobno može upravljati do 8 uređaja među kojima su televizori, videorekoredri, DVD čitači, analogni prijemnici/dekoderi ili digitalni zemaljski/satelitski/preko kabela, Hi-Fi uređaji, Home Theatre i drugo;

Tipke za odabir (4 - sl.1) dopuštaju odabir uređaja kojim se želi upravljati TV1 – TV2: televizori - VCR: videorekorderi – DVD: DVD čitači - SAT: satelitski prijamnici/preko kabela - STB (Set-Top-Box): digitalni/zemaljski dekoder - HI FI: uređaji Hi Fi / Home Theatre - AUX: drugi uređaji.

Prilikom pritiska ma koje tipke za izvršenje funkcije, tipke za odabir svjetle ukazujući na uređaj kojim se upravlja u tom trenutku. Svi modeli serije Lux ukazuju da se baterije prazne s tri kratka treptaja tipki za odabir u trenutku u kojem se isključuje bilo koja tipka.

Page 26

1. UMETANJE BATERIJA

LUX funkcionira s 2 baterije od 1,5 V tipa AM3 AA - LR6 (stilo); otvorite baterijski poklopac na

donjoj strani daljinskog upravljača i umetnite baterije u predviđen položaj, posebno obraćajući pozornost na polaritet (vidi sl.2); zatim ponovo zatvorite baterijski poklopac. S 3 polagana treptaja, tipke za odabir upućuju na pravilno umetanje baterija. U protivnom provjerite polaritet i uvjerite se da su baterije nove.

2. KAKO FUNKCIONIRA VAŠ DALJINSKI UPRAVLJAČ

Za svaki uređaj kojim želite upravljati odaberite tipku za odabir kojoj dodijeljujete sve funkcije daljinskog upravljača.

Odredite u “knjižici kodova” u privitku, u odlomku KODOVI - MARKE, listu povezanih kodova na uređajima željene marke (vidi sl.3)

 Ako je količina utvrđenih kodova za vašu marku

zamjetljiva, preporučujemo da ubrzate s unosom koda prateći postupak naveden u poglavlju 3 A).

 Ako ne poznajete marku ili ako se marka vašeg uređaja

ne pojavljuje među navedenim markama, nastavite s postupkom navedenom u poglavlju 3 B)

Pokušajte memorirati utvrđene kodove jedan za drugim, s direktnim postupkom koji ćemo sada otkriti do određivanja podobnijeg koda potvrđujući pravilno funkcioniranje daljinskog upravljača. Svaki kod je uvijek sačinjen od 4 broja. (ako je prva cifra “1” kod za programiranje se odnosi na uređaj “TV”, ako je “2” na VCR ili DVD, ko je “3” na AUX ili HI FI, ako je “4” na SAT ili STB).

POSTUPAK DIREKTNOG MEMORIRANJA KODA

Primjer: memorirajmo kod 1011 koji odgovara uređaju TV Philips

Uključite vaš uređaj (npr. vaš TV). Na daljisnkom upravljaču pritisnite tipku za odabir koja odgovara tipu uređaja kojim želite upravljati (u ovom slučaju “TV1 ili

TV2”) optrilike 10 sekundi. Otpustite kada se tipke za odabir zasvijetle:

Tipke za odabir počinju treperiti.

U narednih 10 sekundi sastavite 4 broja određenog koda

(npr: Za kod "1011", pritisnite zaredom: 1 - 0 - 1 - 1):

Odabrana tipka za odabir odašilje 2 kratka treptaja = OK.

LUX je spreman za upravljanje uređajem koji smo programirali

Napomena: Ako na kraju postupka tipke za odabir emitiraju produljeno treperenje, upućuju na potvrdu greške. Potrebno je provjeriti odabir točnog koda u “knjižici kodova” i ponoviti postupak..

Isprobajte funkcije daljinskog upravljača i potvrdite odgovor naredbi vašeg uređaja. Ako određene funkcije ne odgovaraju vašem uređaju, pokušajte umetnuti druge kodove određene u “knjižici kodova” dok ne odredite najpodesniji.

Ukoliko točno poznajete marku i model vašeg uređaja, točan kod za programiranje može se odrediti i na internet stranici (www.visaelectronics.com

), u odlomku potražite vaš daljinski

uređaj ili učitajte katalog.

 Savjetuje se uvijek zabilježiti memoriran kod zbog eventualne upotrebe u buduće.

 Za svaku raspoloživu tipku za odabir kao i uređaj za upravljanje potrebno je ponoviti upravo opisan postupak.

Page 27

3. ALTERNATIVNI POSTUPCI ZA TRAŽENJE / UNOS KODOVA

Sljedeće postupke treba primjeniti kada postupak direktnog memoriranja opisan u poglavlju 2. nema pozitivan rezultat.

- Uključite uređaj kojim želite upravljati. Ako se radi o videorekorderu, DVD čitaču ili Hi-Fi uređaju umetnite kasetu, CD ili DVD.

A – TRAŽENJE MARKE poznajete marku vašeg uređaja i pronašli ste njegov kod u knjižici

Tražeite u “knjižici kodova” priložen kod koji odgovara marki vašeg uređaja (npr. PHILIPS Kod = 0038 – vidi sl. 3) uvijek sačinjen od 4 broja (prvi je uvijek 0).

Uključite vaš uređaj. Na daljinskom upravljaču pritisnite tipku za odabir koja odgovara tipu uređaja kojim želite upravljati (npr. TV1/2 za televizore – VCR/DVD

za videorekordere / DVD čitače, itd...) te ga držite pritisnutog otprilike 10 sekundi. Otpustite kada se sve tipke za odabir zasvijetle: Tipke za odabir počinju treperiti.

Utipkajte zaredom 4 broja koda marke vašeg uređaja (npr: za kod PHILIPS "0038",

pritisnite zaredom: 0 - 0 - 3 - 8): Odabrana tipka za odabir emitira 2 kratka treptaja nakon svih tipki za odabir nastavljajući s bržim treperenjem (vidi napomenu 1).

3 Uperite LUX prema uređaju i pritisnite prvo “ ” , zatim “ ” (držite pritisnuta oba).

Otpustite samo “

prema uređaju.

Otpustite “

napomenu 2).

Dok sve tipke za odabir svijetle isprobajte funkcije daljinskog upravljača i provjerite

odgovor vašeg uređaja.

” i držite pritisnut “ ” i dalje usmjeravajući daljinski upravljač

” kada se uređaj isključi ili se aktivira neka funkcija (npr. “play”) (vidi

a) Ako uređaj pravilno odgovara na naredbe pritisnite tipku za odabir kojom želite učinkovito upravljati uređajem.

Kod je momoriran a LUX je spreman za funkcioniranje. b) Ako uređaj ne odgovara pravilno, ponovite postupak točke 3.

Napomena 1: Ako na kraju postupka tipke za odabir emitiraju produljeno treperenje, upućuju na potvrdu greške. Potrebno je provjeriti odabir točnog koda u “knjižici kodova” i ponoviti postupak..

Napomena 2: Automatsko traženje marke može potrajati nekoliko minuta; kako bi mogla imati dobar ishod potrebno je držati LUX uperen prema uređaju. Ukoliko ste slučajno otpustili

” prije nego što se uređaj isključio ili se aktivirala neka funkcija (npr. “play”), moguće

tipku “ je nastaviti pretragu ponovno započinjući postupak unutar 15 sekundi od točke 3; u protivnom, potrebno je ponoviti postupak od početka.

B – SVEUKUPNA PRETRAGA ne poznajete marku vašeg uređaja i niste pronašli njegov kod u knjižici

Uključite vaš uređaj. Na daljinskom upravljaču pritisnite tipku za odabir koja odgovara tipu uređaja kojim želite upravljati (npr. TV1/2 za televizore – VCR/DVD

za videorekordere / DVD čitače, itd...) te ga držite pritisnutog otprilike 10 sekundi. Otpustite kada se sve tipke za odabir zasvijetle: Tipke za odabir počinju treperiti.

2 Uperite LUX prema uređaju i pritisnite prvo “ ” , zatim “ ” (držite pritisnuta oba).

Otpustite samo “

prema uređaju.

Otpustite “

napomenu).

Dok sve tipke za odabir svijetle isprobajte funkcije daljinskog upravljača i provjerite

odgovor vašeg uređaja.

” i držite pritisnut “ ” i dalje usmjeravajući daljinski upravljač

” kada se uređaj isključi ili se aktivira neka funkcija (npr. “play”) (vidi

a) Ako uređaj pravilno odgovara na naredbe pritisnite tipku za odabir kojom želite učinkovito upravljati uređajem

Kod je momoriran a LUX je spreman za funkcioniranje. b) Ako uređaj ne odgovara pravilno, ponovite postupak od točke 2.

Napomena: Potpuno automatsko traženje može potrajati nekoliko minuta (čak 15-20 minuta);

za pozitivan ishod potrebno je držati LUX usmjeren prema uređaju.

otpustili tipku “

” prije nego što se uređaj isključio ili se aktivirala neka funkcija (npr.

Ukoliko ste slučajno

“play”), moguće je nastaviti pretragu ponovno započinjući postupak unutar 15 sekundi od točke 2; u protivnom, potrebno je ponoviti postupak od početka.

 Važno: Za vrijeme postupka ne dopustite da prođe više od 15 sekundi od momenta u

kojem je pritisnuta posljednja tipka. Ako ste pogriješili s unosom koda ili ste prekinuli postupak, pričekajte 15 sekundi i krenite ispočetka kada tipke za odabir više ne trepere.

 Kada je pretraga završena, tipke za odabir više ne pokazuju prijenos. Ako uređaj nije

isključen (ili se nije aktivirala neka funkcija), kontaktirajte našu službu za pomoć.

Page 28

4. KAKO PREPOZNATI VEĆ MEMORIRAN KOD

Ako ste pratili postupak od poglavlja 3, kada je pretraga završena, korisno je prepoznati memoriran kod i zabilježiti ga za narednu upotrebu.

Pritisnite tipku za odabir za koju želite odrediti kod (npr. “TV1”) i držite ju pritisnutu

otprilike 10 sekundi. Otpustite kada se sve tipke za odabir zasvijetle:

Tipke za odabir počinju treperiti.

Ponovo pritisnite tipku za odabir za koju želite vidjeti kod i pažljivo pratite

treperenje narednog niza.

4 niza kratnih treptaja (pauza ½ sekunde) navode memoriran kod, sačinjen od 4

broja. Na primjer za kod "1014" primjećuje se: 1 treptaj ... 10 treptaja … 1 treptaj … 4 treptaja..

5. UPOTREBA I ZNAČAJKE LUX-a

LUX prihvaća često korišteno značenje daljinskih upravljača nejčešće korištenih uređaja,

omogućujući pritom intuitivnu i olakšanu upotrebu. Na tipkovnici su dostupne naredbe za najčešće korištenje ali je moguće i aktivirati sve funkcije vašeg daljinskog uređaja, čak i one koje se manje koriste (sekundarne funkcije).

5.1 Sekundarne funkcije

Pogledajte odlomak SEKUNDARNE FUNKCIJE u “knjižici kodova” (vidi sl. 4).

U prvoj koloni s lijeve strane odredite odnosni kod uređaja koji ste memorirali. U istom redku potražite oznaku željene naredbe i zabilježite kod funkcije koji mu je dodijeljen niže.

1 Pritisnite tipku za odabir na kojoj ste memorirali kod uređaja koji koristite.

Pritisnite "

Tipke za odabir trepere (vidi napomenu).

Usmjerite daljinski upravljač prema uređaju i otpustite “

Željena naredba je prenešena.

" i držeći ga pritisnutog, utipkajte željeni kod funkcije:

”:

Napomena: Ako na kraju postupka tipke za odabir emitiraju produljeno treperenje, upućuju na potvrdu greške. Potrebno je provjeriti odabir točnog koda funkcije i ponoviti postupak..

5.2 Memoriranje sekundarnih funkcija

Moguće je prilagoditi LUX memorirajući mu 8 programirajućih tipki (sl. 5), sekundarne funkcije koje želite imati na raspolaganju izravno na tipkovnici.

Pogledajte odlomak SEKUNDARNE FUNKCIJE u “knjižici kodova” (vidi sl. 4). i u prvoj koloni s lijeve strane odredite kod uređaja koji ste memorirali (vidi pogl. 4). U istom redku potražite oznaku željene naredbe i zabilježite kod funkcije koji mu je dodijeljen niže.

Pritisnite tipku za odabir za koju ste memorirali kod koji koristite (npr. “TV1”) i držite ju pritisnutu otprilike 10 sekundi. Otpustite kada se tipke za odabir

zasvijetle:

Tipke za odabir počinju treperiti.

Unutar 15 sekundi pritisnite "

funkcije: Tipke za odabir trepere (vidi napomenu).

Otpustite "

memorirati željenu funkciju:

Odabrana tipka za odabir u točki 1 odašilje 2 kratka treptaja = OK.

Za prijenos memorirane naredbe držite pritisnutu tipku “

odgovarajuću programsku tipku i otpustite obje.

Napomena: Ako na kraju postupka tipke za odabir emitiraju produljeno treperenje, upućuju na potvrdu greške. Potrebno je provjeriti odabir točnog koda funkcije i ponoviti postupak.

" i pritisnite jednu od 8 programskih tipki (vidi sl.5) za koju želite

" i držeći ga pritisnutog, utipkajte željeni kod

” zatim

Page 29

Automatsko pomicanje programa

Moguće je izvršiti automatsko pomicanje programa, progresivnim pomicanjem naprijed.

Otprilike 5 sekundi držite pritisnutu tipku “P +”, a zatim ju otpustite.

Na vašem uređaju započinje automatsko pomicanjem programa.

2 Kada želite prekinuti pomicanje pritisnite bilo koju tipku. 3 Ukoliko želite započeti pomicanje ponovite od točke 1 i tako dalje.

6. DODATNE FUNKCIJE

Funkcije su dostupne samo na modelima LUX 6 in 1 i LUX 8 in 1

6.1. MACRO funkcije (niz naredbi)

Moguće je programirati i memorirati niz naredbi a zatim ih izvršiti pritiskom na samo jednu tipku.

Primjeri:

- Želite isključiti uključene uređaje TV, VCR, satelitski

prijemnik u isto vrijeme.

- Želite uključiti TV i odmah preći na vaš omiljeni kanal

preko satelitskog prijemnika. Može se memorirati do najviše 4 macro funkcije. Svaki

macro može grupirati do 10 naredbi u nizu.

Pritisnite tipku za odabir (npr. ”TV1”) i držite ju pritisnutom otpilike 10 sekundi.

Otpustite kada se tipke za odabir zasvijetle:

Tipke za odabir počinju treperiti.

Unutar 15 sekundi pritisnite "

6 a). Zatim otpustite obje tipke:

Tipke za odabir nastavljaju treperiti.

Pritisnite zaredom tipke naredbi koje želite izvršiti.

Primjer: ako želite isključiti vaš TV, DVD i satelitski prijemnik istovremeno, pritisnite: “TV” + “

Sada, za memoriranje Macro-a: pritisnite "

za koju želite memorirati macro. Odabrana tipka za odabir u točki 1 odašilje 2 kratka treptaja = OK.

Za izvršenje niza memoriranih naredbi usmjerite LUX prema uređaju,

pritisnite tipku “ ”, zatim, držeći ju pritisnutom, pritisnite tipku u boji (sl. 6b) na kojoj ste memorirali macro i otpustite obje.

Macro prikazuje točno postavljeni niz. Dobro proučite niz naredbi za izvršenje. Možete zamijeniti MACRO memorirajući novi na istoj tipku.

6.2. Prilagođeno postavljanje za regulaciju jačine

Lux dopušta odabir na kojem uređaju će se izvršiti reguliranje jačine zvuka (Jačina +/-). Na primjer, ukoliko koristite vaš digitalni dekoder ili gledate film na DVD-u, možete odlučiti želite li regulirati jačinu televizora (ili pojačala Hi Fi) bez nužnog pritiska tipke za odabir TV1/2 (ili HI FI).

Pritisnite tipku za odabir koja se odnosi na uređaj za koji želite podesiti regulaciju

jačine (npr. “DVD”).

2 Istodobno pritisnite obje tipke Vol+ i Vol- i držite ih pritisnute.

3 Tipke za odabir počinju treperiti zaredom.

Otpustite obje tipke Vol+ i Vol- kada se zasvjetli tipka za odabir koja se odnosi na uređaj na kojem želite regulirati jačinu.

Npr.: ako otpustite pri osvjetljenju HI FI-a, jačina će se regulirati putem HI FI pojačala, izravno među tipkama Vol+/Vol-, dok nastavljate koristite daljinski upravljač na DVD čitaču.

” + “DVD” + “ ” + “STB” + “ ”.

" a zatim, držeći ga pritisnutog, pritisnite jednu od 4 tipke u boji (sl. 6 b)

" i, držite ga pritisnutog, pritisnite bijelu tipku (sl.

Pritiskom na tipke Vol+ ili Vol- osvjetljava se tipka za odabir koja se odnosi na uređaj koji u tom trenutku upravlja regulacijom jačine.

Ukoliko vaš uređaj (VCR/DVD/STB/HIFI) određuje neovisnu regulaciju izlaza audio signala, savjetujemo da postavite tu regulaciju na najvišu prije postavljanja uređaja opisano u ovom odlomku.

Page 30

7. ŠTO UČINITI AKO...

Pri utvrđivanju neispravnog funkcioniranja daljinskog upravljača izvršite sljedeće provjere.

7.1 Ako ste pravilno pratili postupke, bez pozitvnog rezultata: najprije provjerite redosljed tipki za odabir i ne dopustite da prođe više od 15 sekundi od trenutka u kojem je pritisnuta posljednja tipka.

7.2 Ako u trenutku programiranja primjetite da na određene naredbe LUX a vaš uređaj odgovara na neželjen način, moguće je da memorirani kod nije točan: pokušajte ponoviti postupak traženja.

7.3 Ako pritiskom na bilo koju tipku, 8 tipki za odabir emitira 3 kratka treptaja znači da su baterije istrošene te je nužna njihova zamjena.

7.4 Ako pritiskom na bilo koju tipku ne treperi niti jedna tipka za odabir, to znači da za tu tipku nije predviđena niti jedna funkcija ili je moguće da su baterije potpuno istrošene ili nisu umetnute pravilno: provjerite polaritet te ih eventualno zamijenite.

7.5 Kako biste saznali više ili za rješenje bilo kojeg problema pogledajte našu internet stranicu: www.visaelectronics.com

HR - 771.762

Via Grottazzolina, 6 – 00138 Rome - Italy

E D I s.r.l.

tel. + 39.06.97614023 - fax + 39.06.45437228

www.visaelectronics.com

E mail: [email protected]

Page 31

Telecomando Universale Retroilluminato LUX

ISTRUZIONI

______________________________________________________________________________

DESCRIZIONE GENERALE

1 _ Tasto ON/OFF (acceso/spento)

2 _ Tasto “LUX” per illuminare la tastiera

3 _ Tasto TIMER/SLEEP

4 _ Tasti luminosi di selezione dell’apparecchio da comandare

5 _ Tastiera numerica

6 _ Tasto MENU

7 _ Tasti di avanzamento PROGRAMMA/CANALE +/-

8 _ Tasto SHIFT

9 _ Tasti di controllo VOLUME +/-

10 _ Tasto di conferma o memorizzazione

11 _ Tasti per la navigazione nei MENU

12 _ Tasti multifunzione (Tv/Teletext/Video/Dvd/Sat/Aux)

CARATTERISTICHE PRINCIPALI

LUX è un telecomando universale multifunzione, progettato per essere completo e versatile e per mantenere al tempo stesso una notevole semplicità di utilizzo. Il tasto “LUX” (2 - fig.1) permette

di illuminare tutta la tastiera e rendere confortevole l’utilizzo anche al buio. Il telecomando, per funzionare correttamente, ha bisogno dell’inserimento delle pile e di un

codice numerico per ogni apparecchio che volete comandare. Dopo la messa in funzione, il telecomando mantiene sempre il codice memorizzato, anche in

assenza di pile.

Fanno parte della serie LUX i modelli:

- LUX Dual TV : con 2 tasti di selezione (TV1 e TV2), può telecomandare contemporaneamente 2 televisori.

- LUX 6 in 1 : con 6 tasti di selezione (TV1 – TV2 – VCR – DVD – SAT – STB), può telecomandare contemporaneamente fino a 6 apparecchi tra televisori, videoregistratori, lettori DVD, ricevitori/decoder analogici o digitali terrestre/satellitare/via cavo;

- LUX 8 in 1 : con 8 tasti di selezione (TV1 – TV2 – VCR – DVD – SAT – STB – AUX – HI FI), può telecomandare contemporaneamente fino a 8 apparecchi tra televisori, videoregistratori, lettori DVD, ricevitori/decoder analogici o digitali terrestre/satellitare/via cavo, impianti Hi-Fi, Home Theatre ed altro;

I modelli LUX 6 in 1 e LUX 8 in 1 hanno tutte le funzioni specifiche dei ricevitori digitali Sky.

I Tasti di Selezione (4 - fig.1) permettono di scegliere l’apparecchio che si desidera comandare TV1 – TV2: televisori - VCR: videoregistratori – DVD: lettori DVD - SAT: ricevitori satellitari/via

cavo - STB (Set-Top-Box): decoder digitali/terrestri - HI FI: apparati Hi Fi / Home Theatre - AUX: altri apparati. Quando viene premuto un qualsiasi tasto per eseguire una funzione, i Tasti di Selezione lampeggiano, indicando quale apparecchio si sta comandando in quel momento. Tutti i modelli della serie Lux segnalano che le pile si stanno scaricando con tre brevi

lampeggi dei Tasti di Selezione nel momento in cui si spinge un qualsiasi tasto.

Page 32

1. INSERIMENTO DELLE PILE

Il LUX funziona con 2 pile da 1.5V tipo AM3 - AA - LR6 (stilo); aprite il coperchio del vano portapile sul lato posteriore del telecomando ed inserite le pile nell’alloggiamento previsto, facendo particolare attenzione a rispettare la polarità (vedi fig.2); richiudete quindi il vano portapile. I Tasti di Selezione segnalano, con 3 lampeggi lenti, l’inserimento corretto delle pile. Altrimenti verificate la polarità ed assicuratevi che le pile siano nuove.

2. COME FARE FUNZIONARE IL VOSTRO TELECOMANDO

 Nei modelli LUX 6 in 1 e LUX 8 in 1 il codice relativo al decoder Sky è già memorizzato. Si accede direttamente alle funzioni Sky premendo il Tasto di Selezione “STB” ( vedi fig.1).

Scegliete per ogni apparecchio che volete comandare il Tasto di Selezione al quale assegnare tutte le funzioni del telecomando originale.

Individuate sul libretto CODICI – MARCHE allegato, la lista dei codici relativi agli apparecchi della marca desiderata (vedi fig.3)

 Se la quantità dei codici individuati per la vostra marca è

notevole, vi suggeriamo di velocizzare l’inserimento del codice seguendo la procedura indicata nel capitolo 3 A).

 Se non conoscete la marca oppure se la marca del vostro

apparecchio non appare tra le marche elencate, passate alla procedura indicata nel capitolo 3 B)

Provate a memorizzare i codici individuati uno dopo l’altro, con la procedura diretta che ora descriveremo, fino ad identificare il codice più adatto verificando il corretto funzionamento del telecomando. Ogni codice è sempre formato da 4 cifre. (se la prima cifra è “1” il codice di programmazione si riferisce a un apparecchio “TV”, se è “2” a un VCR o DVD, se è “3” a un AUX o HI FI, se è “4” a un SAT o STB).

PROCEDURA DI MEMORIZZAZIONE DIRETTA DEL CODICE

Esempio: memorizziamo il codice 1011 che corrisponde ad un apparecchio TV Philips

Accendete il vostro apparecchio (es. il vostro TV). Premete sul telecomando il Tasto di Selezione corrispondente al tipo d’apparecchio che volete comandare (in questo caso “TV1 o TV2”) per circa 10 secondi. Rilasciate quando i Tasti di Selezione si illuminano:

I Tasti di Selezione iniziano a lampeggiare.

Nei successivi 10 secondi componete i 4 numeri del codice individuato

(es: per il codice "1011", premete in sequenza: 1 - 0 - 1 - 1): Il tasto di Selezione scelto emette 2 brevi lampeggi = OK. Il LUX è pronto per comandare l’apparecchio che abbiamo programmato

Nota: Se alla fine della procedura i tasti di selezione emettono un lampeggio prolungato, vuol dire che si è verificato un errore. Occorre controllare di aver individuato il codice giusto sul “libretto codici” e ripetere la procedura.

Provate le funzioni del telecomando e verificate la risposta del vostro apparecchio ai comandi. Se alcune funzioni non corrispondono al vostro apparecchio, provate ad inserire gli altri codici individuati sul “libretto codici” fino ad individuare quello più completo.

Se conoscete esattamente marca e modello del vostro apparecchio il codice giusto da programmare può essere individuato anche sul sito internet (www.visaelectronics.com

nella sezione cerca il tuo telecomando oppure scaricando il catalogo elettronico.

☺ E’ consigliabile annotarsi sempre il codice memorizzato per eventuali impieghi futuri.

 Per ogni Tasto di Selezione disponibile e quindi per ogni apparecchio da comandare, bisogna ripetere la procedura appena descritta.

Page 33

3. PROCEDURE ALTERNATIVE PER LA RICERCA / INSERIMENTO DEI CODICI

Le seguenti procedure sono da adottare qualora la procedura di memorizzazione diretta descritta nel capitolo 2. non abbia avuto esito positivo.

- Accendete l’apparecchio che volete comandare. Se è un videoregistratore, lettore DVD od un impianto Hi-Fi inserite una cassetta, CD o DVD.

A – RICERCA PER MARCA conoscete la marca del vostro apparecchio ed avete trovato il suo codice sul libretto

Cercate sul “libretto codici” allegato il codice corrispondente alla marca del vostro apparecchio

(es. PHILIPS Code = 0038 - vedi fig. 3) formato sempre da 4 cifre (la prima è sempre 0).

Accendete il vostro apparecchio. Premete sul telecomando il Tasto di Selezione corrispondente al tipo d’apparecchio che volete comandare (es. TV1/2 per televisori – VCR/DVD per videoregistratori / lettori DVD, etc...) e tenetelo premuto per circa 10 secondi. Rilasciate quando tutti i Tasti di Selezione s’illuminano: I Tasti di Selezione iniziano a lampeggiare.

Componete in sequenza i 4 numeri del codice della MARCA del vostro apparecchio (es: per il codice PHILIPS "0038", premete in sequenza: 0 - 0 - 3 - 8):

Il Tasto di Selezione scelto emette 2 brevi lampeggi e subito dopo tutti i Tasti di Selezione riprendono a lampeggiare velocemente (vedi nota 1).

Puntate il LUX verso l’apparecchio e premete prima “

” , poi “ ” (tenete premuti

entrambi).

Rilasciate soltanto “

” e mantenete premuto “ ” puntando sempre il telecomando

verso l’apparecchio.

Rilasciate “

” quando l'apparecchio si spegne o si attiva qualche funzione (ad es.

“play”) (vedi nota 2).

Mentre tutti i Tasti di Selezione lampeggiano provate le funzioni del telecomando e verificate la risposta del vostro apparecchio.

a) Se l’apparecchio risponde correttamente ai comandi premere il Tasto di Selezione con il quale volete effettivamente comandare l’apparecchio.

Il codice è memorizzato e il LUX è pronto per funzionare. b) Se l’apparecchio NON risponde correttamente ripetete la procedura dal punto 3.

Nota 1: Se alla fine della procedura i tasti di selezione emettono un lampeggio prolungato, vuol dire che si è verificato un errore. Occorre controllare di aver individuato correttamente il codice sul “libretto codici” e ripetere la procedura.

Nota 2: La ricerca automatica per marca potrebbe richiedere alcuni minuti; affinché questa possa avere buon esito, è importante mantenere il LUX orientato verso l’apparecchio. Se avete accidentalmente rilasciato il tasto “

” prima che l’apparecchio si sia spento o si sia

attivata qualche funzione (ad es. “play”), è possibile continuare la ricerca riprendendo entro

15 secondi la procedura dal punto 3; altrimenti bisogna ripetere la procedura dall’inizio.

B – RICERCA TOTALE non conoscete la marca del vostro apparecchio o non avete trovato il codice sul libretto

Accendete il vostro apparecchio. Premete il Tasto di Selezione corrispondente al tipo d’apparecchio che volete comandare (es. TV1/2 per televisori – VCR/DVD per videoregistratori / lettori DVD, etc...) e tenetelo premuto per circa 10 secondi. Rilasciate quando tutti i Tasti di Selezione s’illuminano:

I Tasti di Selezione iniziano a lampeggiare.

Puntate il LUX verso l’apparecchio e premete prima “

” , poi “ ” (tenete premuti

entrambi).

Rilasciate solamente “

” e mantenete premuto “ ” puntando sempre il

telecomando verso l’apparecchio.

Rilasciate “

” quando l'apparecchio si spegne o si attiva qualche funzione (ad es.

“play”), (vedi nota).

Mentre tutti i Tasti di Selezione lampeggiano provate le funzioni del telecomando e verificate la risposta del vostro apparecchio.

a) Se l’apparecchio risponde correttamente ai comandi premete il Tasto di Selezione con il quale volete effettivamente comandare l’apparecchio

Il codice è memorizzato e il LUX è pronto per funzionare. b) Se l’apparecchio NON risponde correttamente ripetete la procedura dal punto 2

Nota La ricerca automatica totale potrebbe durare alcuni minuti (anche 15-20 minuti);

affinché questa possa avere buon esito, è importante mantenere il LUX orientato verso l’apparecchio. Se avete accidentalmente rilasciato il tasto “

” prima che l’apparecchio si sia

spento o si sia attivata qualche funzione (ad es. “play”), è possibile continuare la ricerca riprendendo entro 15 secondi la procedura dal punto 2; altrimenti bisogna ripetere la procedura dall’inizio

Page 34

 Importante: Durante tutta la procedura non lasciate trascorrere più di 15 secondi dal momento in cui è stato spinto l’ultimo tasto. Se avete sbagliato a digit are il codice oppure avete interrotto la procedura, aspettate 15 secondi e riprendete dall’inizio quando i tasti di selezione non lampeggiano più.

 Quando la ricerca è terminata i Tasti di Selezione non segnalano più trasmissioni. Se l’apparecchio non si è spento (o non ha attivato alcuna funzione), contattate il nostro servizio assistenza.

4. COME CONOSCERE UN CODICE GIÀ MEMORIZZATO

Se avete seguito una procedura del capitolo 3, una volta terminata la ricerca è utile conoscere il codice memorizzato ed annotarlo per eventuali impieghi futuri.

Premete il Tasto di Selezione del quale volete conoscere il codice (es. “TV1”) e tenetelo premuto per circa 10 secondi. Rilasciate quando tutti i Tasti di Selezione s’illuminano: I tasti di selezione iniziano a lampeggiare.

Premete di nuovo il Tasto di Selezione del quale volete conoscere il codice ed osservate bene la serie di lampeggi successivi.

4 serie di lampeggi brevi (pause di ½ secondo) indicano il codice memorizzato, composto da 4 cifre. Ad esempio per il codice "1014" si osserveranno: 1 lampeggio ... 10 lampeggi … 1 lampeggio … 4 lampeggi..

5. FUNZIONI SECONDARIE

Il LUX adotta la simbologia comunemente usata dai telecomandi degli apparecchi più diffusi, consentendone pertanto un utilizzo intuitivo e facilitato. Sulla tastiera sono disponibili i comandi di uso più frequente ma è possibile attivare tutte le funzioni del vostro telecomando originale, anche quelle di uso meno frequente (funzioni secondarie). E’ possibile personalizzare il LUX memorizzando sugli 8 Tasti Programmabili (fig. 4) le funzioni secondarie che si vuole avere disponibili direttamente sulla tastiera.

Consultate il nostro sito internet: www.visaelectronics.com oppure chiamate il nostro servizio clienti: 06. 45437226

5.1

Funzioni Secondarie

Premete il Tasto di Selezione su cui avete memorizzato il codice dell’apparecchio che state utilizzando.

Premete "

" e, tenendolo premuto, digitate il Codice della Funzione desiderata:

I Tasti di Selezione lampeggiano (vedi nota).

Puntate il telecomando verso l’apparecchio e rilasciate “

”:

Il comando desiderato viene trasmesso.

Nota: Se alla fine della procedura i Tasti di Selezione emettono un lampeggio prolungato, vuol dire che si è verificato un errore. Occorre controllare di aver individuato correttamente il Codice Funzione e ripetere la procedura.

5.2 Memorizzazione delle Funzioni Secondarie

Premete il Tasto di Selezione su cui avete memorizzato il codice che state utilizzando (es. “TV1”) e tenetelo premuto per circa 10 secondi. Rilasciate quando i Tasti di Selezione s’illuminano:

I Tasti di Selezione iniziano a lampeggiare.

Entro 15 secondi, premete "

" e, tenendolo premuto, digitate il Codice Funzione

desiderato: I Tasti di Selezione lampeggiano (vedi nota).

Rilasciate "

" e premete uno degli 8 tasti programmabili (vedi fig.4) sul quale volete memorizzare la funzione desiderata: Il Tasto di Selezione scelto al punto 1 emette 2 brevi lampeggi = OK.

Per trasmettere il comando memorizzato tenete premuto il tasto “

” poi il

tasto programmabile corrispondente e rilasciate entrambi.

Page 35

6. FUNZIONI EXTRA

Queste funzioni sono disponibili solo nei modelli LUX 6 in 1 e LUX 8 in 1

6.1. Funzioni MACRO (sequenza di comandi)

E’ possibile programmare e memorizzare una sequenza di comandi e poi eseguirla premendo un solo tasto.

Esempi:

- Volete spegnere gli apparecchi accesi TV, VCR, Ricevitore satellitare contemporaneamente.

- Volete accendere il TV e andare subito al vostro canale preferito sul ricevitore satellitare.

Si possono memorizzare fino ad un massimo di 4 funzioni macro. Ogni macro può raggruppare fino a 10 comandi sequenziali.

Premete un Tasto di Selezione (es. ”TV1”) e tenetelo premuto per circa 10 secondi. Rilasciate quando i Tasti di Selezione s’illuminano:

I Tasti di Selezione iniziano a lampeggiare.

Entro 15 secondi premete "

" e, tenendolo premuto, premete il tasto bianco

(fig. 5 a). Rilasciate poi entrambi i tasti:

I Tasti di Selezione continuano a lampeggiare.

Premete in sequenza i tasti dei comandi che volete eseguire. Esempio: se volete spegnere i Vostri TV, DVD e Ricevitore satellitare contemporaneamente premete: “TV” + “

” + “DVD” + “ ” + “STB” + “ ”.

Ora, per memorizzare la Macro: premete "

" e poi, tenendolo premuto, premete uno dei 4 tasti colorati (fig. 5 b)

sul quale volete memorizzare la macro. Il Tasto di Selezione scelto al punto 1 emette 2 brevi lampeggi =OK.

Per eseguire la sequenza di comandi memorizzata puntate il LUX verso l’apparecchio, premete il tasto “

” , poi, tenendolo premuto, premete il tasto

colorato (fig. 5 b) sul quale avete memorizzato la macro e rilasciate entrambi.

La Macro esegue esattamente la sequenza impostata. Studiate bene la sequenza dei comandi da effettuare. Potete sostituire una MACRO memorizzandone una nuova sullo stesso tasto.

6.2. Impostazione personalizzata per la regolazione del volume

Il Lux consente di scegliere su quale apparecchio effettuare la regolazione del volume audio (Volume+/-). Per esempio, se state utilizzando il vostro Decoder Digitale o state guardando un film in DVD, potete decidere di regolare il volume dal Televisore (oppure dall’amplificatore Hi Fi) senza premere necessariamente prima il tasto di selezione TV1/2 (oppure HI FI).

Premere il tasto di selezione relativo all’apparecchio del quale volete impostare la regolazione del volume (es. “DVD”).

2 Premete contemporaneamente entrambi i tasti Vol+ e Vol- e teneteli premuti.

3 I Tasti di Selezione iniziano a lampeggiare in sequenza.

Rilasciate entrambi i tasti Vol+ e Vol- quando si illumina il Tasto di Selezione relativo all’apparecchio con il quale volete regolare il Volume. Es.: se rilasciate quando si illumina HI FI, il volume verrà regolato dall’amplificatore Hi Fi memorizzato, direttamente tramite i tasti Vol+/Vol-, mentre continuate ad utilizzare il telecomando sul lettore DVD.

Premendo i tasti Vol+ o Vol- s’illumina il Tasto di Selezione relativo all’apparecchio che sta comandando in quel momento la regolazione del Volume.

Se il vostro apparecchio (VCR/DVD/STB/HIFI) dispone di una regolazione autonoma di output del segnale audio, vi consigliamo di impostare questa regolazione al massimo prima d’impostare il dispositivo descritto in questo paragrafo.

Page 36

7. COSA FARE SE…

Qualora si verifichi un funzionamento anomalo del telecomando eseguite le seguenti verifiche.

7.1 Se avete seguito le procedure correttamente, senza esito positivo: verificate prima la

sequenza dei tasti da premere e non lasciate trascorrere mai più di 15 secondi dal momento in cui è stato premuto l’ultimo tasto.

7.2 Se al termine della programmazione vi accorgete che per alcuni comandi del LUX il vostro

apparecchio risponde in modo anomalo, è probabile che il codice memorizzato non sia quello corretto: provate a ripetere la procedura di ricerca.

7.3 Se premendo un qualsiasi tasto gli 8 Tasti di Selezione emettono 3 brevi lampeggi significa

che le pile sono scariche quindi è necessario sostituirle.

7.4 Se premendo un qualsiasi tasto, non lampeggia nessun Tasto di Selezione significa che su

quel tasto non è prevista nessuna funzione oppure che le batterie potrebbero essere completamente esaurite o non inserite correttamente : verificate la polarità ed eventualmente sostituitele.

7.5 Per saperne di più o per la soluzione di qualsiasi problema consultate il nostro sito internet: www.visaelectronics.com

oppure chiamate il nostro servizio di assistenza al numero

+39. 06. 45437226

E D I s.r.l.

Via Grottazzolina, 6 – 00138 Roma

tel. + 39.06.97614023 - fax + 39.06.45437228

www.visaelectronics.com

E mail: [email protected]

Servizio clienti: 06 45437226

I - 771.754-A

Page 37

Telecomando Universal Retro-iluminado LUX

INSTRUÇÕES

______________________________________________________________________________

CARACTERÍSTICAS PRINCIPAIS

DESCRIÇÃO GERAL

1 _ Tecla ON/OFF (ligado/desligado)

2 _ Tecla “LUX” para iluminar o teclado

3 _ Tecla TIMER/SLEEP

4 _ Teclas luminosas de selecção do aparelho a comandar

5 _ Teclado numérico

6 _ Tecla MENU

7 _ Teclas de avanço PROGRAMA/CANAL +/-

8 _ Tecla SHIFT

9 _ Teclas de controlo de VOLUME +/-

10 _ Tecla de confirmação ou memorização

11 _ Teclas para navegar nos MENUS

12 _ Teclas multifuncionais

(TV/Teletexto/Vídeo/DVD/Sat/Aux)

O LUX é um telecomando universal dotado de muitas funções, projectado para ser completo e versátil e mantendo, ao mesmo tempo, uma notável simplicidade de uso. A tecla “LUX” (2 - fig.1)

permite que todo o teclado se ilumine, o que torna confortável a sua utilização mesmo no escuro.

Para funcionar correctamente, o telecomando necessita de pilhas e de um código numérico para cada aparelho que se deseja comandar.

Após a configuração específica, o telecomando mantém sempre o código memorizado, mesmo se estiver sem pilhas.

Fazem parte da série LUX os modelos:

- LUX Dual TV : com 2 teclas de selecção (TV1 e TV2), pode telecomandar 2 televisores ao mesmo tempo.

- LUX 6 em 1 : com 6 teclas de selecção (TV1 – TV2 – VCR – DVD – SAT – STB), pode telecomandar até 6 aparelhos ao mesmo tempo, como televisores, gravadores de vídeo, leitores de DVD, receptores/descodificadores analógicos ou digitais terrestres/satelitares/por cabo;

- LUX 8 em 1 : com 8 teclas de selecção (TV1 – TV2 – VCR – DVD – SAT – STB – AUX – HI FI), pode comandar até 8 aparelhos ao mesmo tempo, como televisores, gravadores de vídeo, leitores de DVD, receptores/descodificadores analógicos ou digitais terrestres/ satelitares/por cabo, aparelhos Hi-Fi, Home Theatre e outros.

As Teclas de Selecção (4 - fig.1) permitem escolher o aparelho que se deseja comandar: TV1 – TV2: televisores - VCR: gravadores de vídeo - DVD: leitores de DVD - SAT: receptores

satelitares/por cabo - STB (Set-Top-Box): descodificadores digitais/terrestres – HI FI: aparelhos Hi-Fi / Home Theatre - AUX: outros aparelhos. Ao carregar numa tecla para executar uma função qualquer, as teclas de Selecção começam a lampejar, indicando qual aparelho está a ser comandado naquele momento. No momento em que se carrega numa tecla qualquer, todos os modelos da série Lux assinalam que as pilhas estão a se descarregar com três breves lampejos das Teclas de Selecção.

Page 38

1. INSERÇÃO DAS PILHAS

O LUX funciona com 2 pilhas de 1,5V do tipo AM3 - AA - LR6 (estilo); abra a tampa do vão porta-pilhas situado no lado posterior do telecomando e insira as pilhas, respeitando a polaridade delas (veja a fig.2); depois, feche o vão portapilhas. As teclas de Selecção assinalam, com 3 lampejos lentos, a inserção correcta das pilhas. Caso contrário, controle a polaridade e certifique-se de que as pilhas sejam novas.

2. COMO FAZER FUNCIONAR O SEU TELECOMANDO

Para cada aparelho que deseja comandar, escolha a tecla de Selecção para a qual atribuir todas as funções do telecomando original.

Identifique na secção CÓDIGOS – MARCAS do “livrete de códigos” em apenso, a lista dos códigos relativos aos aparelhos da marca desejada (veja a fig.3)

 Se for grande a quantidade dos códigos

atribuídos para a marca do seu aparelho, sugerimoslhe agilizar a inserção do código seguindo o procedimento indicado no capítulo 3 A).

 Se não conhece a marca ou se a marca do seu

aparelho não constar daquelas listadas, siga o procedimento indicado no capítulo 3 B)

Experimente memorizar os códigos identificados, um depois do outro, com o procedimento directo abaixo descrito, até encontrar o código mais adequado, verificando o correcto funcionamento do telecomando. Cada código é formado sempre por 4 cifras (se a primeira cifra é “1”, o código de programação refere-se a um aparelho “TV”, se é “2”, a um VCR ou DVD, se é “3”, a um AUX ou HI-FI, se é “4”, a um SAT ou STB).

PROCEDIMENTO DE MEMORIZAÇÃO DIRECTA DO CÓDIGO

Exemplo: memorizemos o código 1011, que corresponde a um aparelho de TV Philips

Ligue o seu aparelho (por ex.: a TV). Prima no telecomando a tecla de Selecção correspondente ao tipo de aparelho que deseja comandar (neste caso, “TV1” ou

“TV2”) por cerca de 10 segundos. Solte-a quando as teclas de Selecção se iluminarem:

as Teclas de Selecção começam a lampejar.

No espaço de 10 segundos componha os 4 números do código identificado

(por ex: para o código "1011", marque na sequência: 1 - 0 - 1 - 1):

A tecla de Selecção escolhida emite 2 breves lampejos = OK. O LUX está pronto a comandar o aparelho que programámos

Nota: Se, ao cabo do procedimento, as teclas de selecção emitirem um lampejo prolongado, isto quer dizer que houve um erro. Certifique-se de ter identificado o código correcto no “livrete de códigos” e repita o procedimento.

Teste as funções do telecomando e verifique a resposta do seu aparelho aos comandos dados. Se algumas funções não responderem ao seu aparelho, tente inserir os outros códigos identificados no “livrete de códigos” até encontrar aquele mais completo.

Se conhece exactamente a marca e o modelo do seu aparelho, o código correcto a programar pode ser buscado também no site da internet (www.visaelectronics.com

), na

secção “Procure o seu telecomando” ou baixando o catálogo electrónico.

☺ Aconselha-se a anotar sempre o código memorizado, para eventuais usos no futuro.

 Para cada Tecla de Selecção disponível, e, portanto, para cada aparelho a comandar, é preciso repetir o procedimento supra descrito.

3. PROCEDIMENTOS ALTERNATIVOS PARA A BUSCA / INSERÇÃO DOS CÓDIGOS

Se o procedimento de memorização directa descrito no capítulo 2 não tiver um resultado positivo, deverão ser adoptados os seguintes procedimentos:

- Ligue o aparelho que deseja comandar. Se for um gravador de vídeo, um leitor de DVD ou um aparelho Hi-Fi, insira uma cassete, um DVD ou um CD, respectivamente.

Page 39

A – BUSCA POR MARCA Conhece a marca do seu aparelho e encontrou o seu código no livrete

Procure no “livrete de códigos” em apenso o código que corresponde à marca do seu aparelho

(por ex:. PHILIPS Code = 0038 - veja a fig. 3), o qual é sempre formado por 4 cifras (a primeira é sempre 0).

Ligue o seu aparelho. Prima no telecomando a tecla de Selecção correspondente ao tipo de aparelho que deseja comandar (por ex. TV1/2 para televisores –

VCR/DVD para gravadores de vídeo / leitores de DVD, etc.) e mantenha-a premida

por cerca de 10 segundos. Solte-a quando todas as teclas de Selecção se iluminarem: as Teclas de Selecção começam a lampejar.

Componha na sequência os 4 números do código da MARCA do seu aparelho (por ex.: para o código PHILIPS "0038" marque, na sequência: 0 - 0 - 3 - 8):

A Tecla de Selecção escolhida emite 2 breves lampejos e logo depois todas as teclas de Selecção começam a lampejar rapidamente (veja a nota 1).

Aponte o LUX para o aparelho e prima primeiro “

ambas as teclas premidas).

Solte somente “

para o aparelho.

Solte “

“play”) (veja a nota 2).

Enquanto todas as teclas de Selecção lampejam, experimente as funções do

telecomando e verifique a resposta do seu aparelho.

” e mantenha premida “ ” apontando sempre o telecomando

” quando o aparelho se desligar ou alguma função se activar (por ex.:

” , depois “ ” (mantenha

a) Se o aparelho responder correctamente aos comandos, carregue na tecla de Selecção com a qual deseja comandar efectivamente o aparelho.

O código é memorizado e o LUX está pronto a ser usado.

b) Se o aparelho NÃO responder correctamente, repita o procedimento a partir do

ponto 3.

Nota 1: Se, ao cabo do procedimento, as teclas de selecção emitirem um lampejo prolongado, isto quer dizer que houve um erro. Certifique-se de ter identificado o código correcto no “livrete de códigos” e repita o procedimento.

Nota 2: A busca automática por marca poderá requerer alguns minutos; para que ela possa ter um bom resultado, é importante manter o LUX voltado para o aparelho. Se soltar acidentalmente a tecla “ (por ex.: “play”), é possível continuar a busca retomando, no espaço de 15 segundos, o procedimento a partir do ponto 3; caso contrário, será preciso repeti-lo desde o início.

” antes que o aparelho se desligue ou alguma função se active

B – BUSCA TOTAL Não conhece a marca do seu aparelho ou não encontrou o código no livrete

Ligue o seu aparelho. Prima a tecla de Selecção correspondente ao tipo de aparelho que deseja comandar (por ex.: TV1/2 para televisores – VCR/DVD para

gravadores de vídeo / leitores de DVD, etc.) e mantenha-a premida por cerca de 10 segundos. Solte-a quando todas as teclas de Selecção se iluminarem:

as Teclas de Selecção começam a lampejar.

Aponte o LUX em direcção ao aparelho e carregue primeiro em “

“

” (mantenha ambas as teclas premidas).

Solte somente “

para o aparelho.

Solte “

(por ex.: “play”) (veja a nota abaixo).

Enquanto todas as teclas de Selecção lampejam, experimente as funções do

telecomando e verifique a resposta do seu aparelho.

” e mantenha premida “ ” apontando sempre o telecomando

” quando o aparelho se desligar ou se activar alguma função

” , depois em

a) Se o aparelho responder correctamente aos comandos, carregue na tecla de Selecção com a qual deseja comandar efectivamente o aparelho.

O código é memorizado e o LUX está pronto a ser usado

b) Se o aparelho NÃO responder correctamente, repita o procedimento a partir do

ponto 2.

Nota: A busca automática total poderá durar alguns minutos (até mesmo 15-20 minutos); para que ela tenha um bom resultado, é importante manter o LUX voltado para o aparelho. Se soltar acidentalmente a tecla “ active (por ex.: “play”), é possível continuar a busca retomando, no espaço de 15 segundos, o procedimento a partir do ponto 2; caso contrário, será preciso repeti-lo desde o início

” antes que o aparelho se desligue ou alguma função se

 Importante: Durante todo o procedimento, não deixe que transcorram mais de 15 segundos após a pressão da última tecla. Se errou na marcação do código ou interrompeu o procedimento, espere 15 segundos e retome desde o início, quando as teclas de selecção já não mais lampejarem.

 Quando a busca termina, as teclas de Selecção não assinalam outras transmissões. Se o aparelho não se desligar (ou se nenhuma função se activar), contacte o nosso serviço de assistência.

Page 40

4. COMO CONHECER UM CÓDIGO JÁ MEMORIZADO

Se seguiu um procedimento do capítulo 3, uma vez terminada a busca é útil conhecer o código memorizado e anotá-lo para eventuais usos no futuro.

Carregue na tecla de Selecção cujo código deseja conhecer (por ex.: “TV1”) e

mantenha-a premida por cerca de 10 segundos. Solte-a quando todas as teclas de Selecção se iluminarem: as teclas de selecção começam a lampejar.

Carregue outra vez na tecla de Selecção cujo código deseja conhecer e observe

bem a série de lampejos sucessivos.

4 séries de lampejos breves (com pausas de ½ segundo) indicam o código

memorizado composto por 4 cifras. Por exemplo: para o código "1014" observarse-ão: 1 lampejo ... 10 lampejos … 1 lampejo … 4 lampejos..

5. UTILIZAÇÃO E PERSONALIZAÇÃO DO LUX

O LUX adopta a símbologia usada comumente pelos telecomandos dos aparelhos mais difundidos,o que consente, assim, um uso intuitivo e facilitado. No teclado estão disponíveis os comandos de utilização mais frequente, mas é possível activar todas as funções do seu telecomando original, mesmo aquelas usadas menos frequentemente (funções secundárias).

5.1

Funções Secundárias

Consulte a secção FUNÇÕES SECUNDÁRIAS do “livrete de códigos” (veja a fig. 4).

Identifique na primeira coluna à esquerda o código relativo ao aparelho que memorizou. Então, procure na mesma linha o símbolo do comando desejado e anote o Código de Função subjacente que lhe foi atribuído.

Carregue na tecla de Selecção em que memorizou o código do aparelho que está

a utilizar.

Carregue em "

as Teclas de Selecção começam a lampejar (veja a nota abaixo).

Aponte o telecomando para o aparelho e solte “

o comando desejado é transmitido.

Nota: Se, ao cabo do procedimento, as teclas de Selecção emitirem um lampejo prolongado, isto quer dizer que houve um erro. Certifique-se de ter identificado correctamente o Código de Função e repita o procedimento.

" e, mantendo-a premida, marque o Código da Função desejada:

”:

5.2 Memorização das Funções Secundárias

É possível personalizar o LUX memorizando nas 8 Teclas Programáveis (fig. 5) as funções secundárias que deseja estejam disponíveis directamente no teclado.

Consulte a secção FUNÇÕES SECUNDÁRIAS do “livrete de códigos” (veja a fig. 4). e identifique, na primeira coluna à esquerda, o código do aparelho que memorizou (veja o cap. 4). Então, procure na mesma linha o símbolo do comando desejado e anote o Código de Função subjacente que lhe foi atribuído.

Carregue na tecla de Selecção em que memorizou o código do aparelho que está a utilizar (por ex.:“TV1”) e mantenha-a premida por cerca de 10 segundos.

Solte-a quando as teclas de Selecção se iluminarem:

as Teclas de Selecção começam a lampejar.

No espaço de 15 segundos, carregue em " Código de Função desejado: as teclas de Selecção começam a lampejar (veja a

" e, mantendo-a premida, marque o

nota abaixo).

" e carregue numa das 8 teclas programáveis (veja a fig.5) na qual

Solte " memorizar a função desejada:

a Tecla de Selecção escolhida no ponto 1 emite 2 breves lampejos = OK.

Para transmitir o comando memorizado, mantenha premida a tecla “

carregue na tecla programável correspondente e solte-as ao mesmo tempo.

”,

Page 41

5.3 Avanço automático dos programas

É possível efectuar uma escansão automática dos programas, de modo que eles avancem progressivamente.

Mantenha premida por cerca de 5 segundos a tecla “P +”, depois solte-a.

No seu aparelho tem início o avanço automático dos programas.

2 Quando desejar interromper o avanço, carregue numa tecla qualquer.

3 Se desejar retomar a escansão, repita a partir do ponto 1 e assim por diante.

6. FUNÇÕES EXTRAS

Estas funções estão disponíveis somente nos modelos LUX 6 em 1 e LUX 8 em 1

6.1. Funções MACRO (sequência de comandos)

É possível programar e memorizar uma sequência de comandos e depois executá-la carregando numa só tecla.

Por exemplo:

- Desligar os aparelhos ligados de TV, VCR e receptor satelitar

ao mesmo tempo.

- Ligar a TV e ir imediatamente ao seu canal preferido no

receptor satelitar.

Podem-se memorizar até um máximo de 4 macrofunções. Cada macrofunção está apta a agrupar até 10 comandos sequenciais.

Carregue numa das Teclas de Selecção (por ex.: ”TV1”) e mantenha-a premida por cerca de 10 segundos. Solte-a quando as teclas de Selecção se iluminarem:

as Teclas de Selecção começam a lampejar.

No espaço de 15 segundos, carregue em "

na tecla branca

(fig. 6 a). Depois, solte ambas as teclas:

" e, mantendo-a premida, carregue

as Teclas de Selecção continuam a lampejar.

Prima, na sequência, as teclas dos comandos que deseja executar.

Exemplo: se desejar desligar a TV, o leitor de DVD e o receptor satelitar ao mesmo tempo, carregue em: “TV” + “

” + “DVD” + “ ” + “STB” + “ ”.

Agora, para memorizar a Macrofunção: Carregue em "

(fig. 6 b) na qual deseja memorizar a macrofunção.

" e, mantendo-a premida, carregue numa das 4 teclas coloridas

A Tecla de Selecção escolhida no ponto 1 emite 2 breves lampejos = OK.

Para efectuar a sequência de comandos memorizada, aponte o LUX para o aparelho, carregue na tecla “

colorida (fig. 6 b) em que memorizou a macrofunção; então, solte-as ao

” e, mantendo-a premida, carregue na tecla

mesmo tempo.

A Macrofunção executa exactamente a sequência configurada. Estude bem a sequência dos comandos a efectuar. Pode subtituir uma função MACRO com uma outra nova, memorizando-a na mesma tecla.

6.2. Configuração personalizada para o ajuste do volume

Com o Lux é possível escolher em qual aparelho ajustar o volume áudio (Volume+/-). Por exemplo, se está a utilizar o seu Descodificador Digital ou a ver um filme em DVD, pode decidir ajustar o volume do Televisor (ou do amplificador Hi-Fi) sem necessidade de carregar antes na tecla de selecção TV1/2 (ou HI FI).

Carregue na tecla de selecção relativa ao parelho a partir do qual deseja

configurar o ajuste do volume (por ex.: “DVD”).

Carregue, ao mesmo tempo, em ambas as teclas Vol+ e Vol- e mantenha-as

premidas.

3 As Teclas de Selecção começam a lampejar em sequência.

Solte ambas as teclas Vol+ e Vol- quando se iluminar a tecla de Selecção relativa ao aparelho com o qual deseja ajustar o Volume.

Por ex.: se as soltar quando se iluminar HI-FI, o volume será ajustado a partir do amplificador Hi-Fi memorizado, directamente através das teclas Vol+/Vol-, ao mesmo tempo em que continua a utilizar o telecomando no leitor de DVD.

Carregando nas teclas Vol+ ou Vol-, ilumina-se a tecla de Selecção relativa ao aparelho que está a comandar, naquele momento, o ajuste do Volume.

ATENÇÃO: Se o seu aparelho (VCR/DVD/STB/HIFI) dispõe de um ajuste autónomo de saída (output) do sinal de áudio, aconselhamos a configurar tal ajuste ao máximo, antes de dar início à configuração do dispositivo descrito neste parágrafo.

Page 42

7. O QUE FAZER SE…

Em caso de funcionamento anómalo do telecomando, efectue os seguintes controlos:

7.1 Se tiver seguido os procedimentos correctamente, mas sem resultado positivo: verifique primeiro a sequência das teclas a carregar e não deixe transcorrer mais de 15 segundos após a pressão sobre a última tecla.

7.2 Se, ao cabo da programação, constatar que para alguns comandos do LUX o seu aparelho responde de modo anómalo, é provável que o código memorizado não seja aquele correcto: tente repetir o procedimento de busca.

7.3 Se, ao premir uma tecla qualquer, as 8 Teclas de Selecção emitirem 3 breves lampejos, isto significa que as pilhas estão descarregadas, de modo que será necessário substituí-las.

7.4 Se, ao carregar numa tecla qualquer, não lampejar nenhuma Tecla de Selecção, isto significa que para tal tecla não está prevista nenhuma função ou que as pilhas poderiam estar completamente descarregadas ou não inseridas correctamente: controle a polaridade e, eventualmente, substitua as pilhas.

7.5 Para obter mais informações ou para a solução de um problema, consulte o nosso site na internet: www.visaelectronics.com

P - 771.760

E D I s.r.l.

Via Grottazzolina, 6 – 00138 Rome - Italy

tel. + 39.06.97614023 - fax + 39.06.45437228

www.visaelectronics.com

E mail: [email protected]

Page 43

MARCHE/CODICI - BRANDS/CODES - MARCAS/CODIGOS

A.R.SYSTEM

0010Code

1003 1011 1051 1134 1134 1163

AB SAT

0056Code

4133

ACCENT

0004Code

1028 1087 1150 1196 2018 2049

ACCESS MEDIA

0083Code

4292

ACER

0042Code

1366

ACTION

0004Code

1087

ADB

0056Code

4195 4325

ADMIRAL

0001Code

1002 1035 1087 1105 1140 1142 1143 2027 2113

ADYSON

0075Code

1087 1126 1133 1158 2032

AGASHI

0009Code

1011 1087 1150 2049 4112

AIKO

0002Code

1024 1086 1087 1150 1197

AIM

0004Code

1011 1028 1051 1090 1149 1156 1158 1172 1317 2071 2072 2226 2229 2250 3091

AIOS TAY

0073Code

1024 1072 1087 1107 2018 2075

AIWA

0073Code

1011 1150 1173 1207 1276 2017 2018 2050 2060 2061 2084 2094 2114 2115 2217 3090 3096 3173

AKAI

0002Code

1011 1024 1060 1066 1081 1086 1087 1099 1107 1118

AKAI

0002Code

1130 1137 1147 1149 1156 1158 1170 1172 1194 1195 1220 1255 1257 1262 1264 1276 1310 1320 1324 1346 1360 2009 2017 2030 2033 2034 2050 2051 2056 2062 2063 2087 2114 2224 3083 3089 3100 3113 3114 3124 3125 3126 3127 3138 3188 3189 3219 3229 4174

AKARI

0081Code

1281 3161

AKI

0002Code

1011

AKIBA

0056Code

2049

AKIO

0081Code

1237

AKIO

0081Code

1303

AKIRA

0022Code

1028 1076 1197

AKURA

0004Code

1087 1149 1150 1273

ALBA

0003Code

1011 1019 1086 1107 1172 1178 2032 2072 2087 4017 4040 4077 4089 4141 4174

ALBIRAL

0003Code

1003 1007 1010 1011 1019 1031 1051 1107 1150

ALCATEL

0068Code

1189 1190 1218 1219 3057 3058 3092 3135

ALDES

0060Code

4104 4106 4107 4108 4109

ALHORI

0002Code

TV = 1xxx - VCR/DVD = 2xxx - AUX/HI FI = 3xxx - SAT/STB = 4xxx

Page 44

MARCHE/CODICI - BRANDS/CODES - MARCAS/CODIGOS

ALHORI

0002Code

1024

ALLORGAN

0002Code

1024 1044

ALLSAT

0060Code

4025 4055 4313

ALLSONIC

0060Code

4104

ALLSTAR

0038Code

2080 2083

ALPHA DIGITAL

0079Code

4134

AMBASSADOR

0015Code

2087

AMPLIVISION

0010Code

1024 1051

AMSTRAD

0004Code

1011 1027 1086 1087 1105 1146 1149 1150 1172 1327 2018 2109 2224 2251 2267 2295 4004 4012 4074 4080 4087 4173 4175 4209 4221 4248 4325 4326

AMWAY

0038Code

2080 2083

ANEX

0001Code

1011

ANGLO

0073Code

1150 2018

ANIS

0004Code

1134

ANITECH

0002Code

1011 1031 1083 1087 1113 1133 1134 1209 2018 2024 2032 2049 2074 2080 2093

ANKARO

0065Code

4051 4060 4104 4160 4241

ANSONIC

0009Code

1011 1019 1082 1087 1134 2075

ANTECNO

0002Code

1086

ANTTRON

0058Code

4059

AOD

0084Code

1390

APHEL SOUND

0073Code

2018

APHEL SOUND

0073Code

2075

ARC EN CIEL

0051Code

1050 1052 1053 1107

ARCELIK

0033Code

1255

ARCON

0056Code

4013 4047 4058 4080

ARDEM

0004Code

1199 1255 1324

ARION

0058Code

4269 4308

ARISTONA

0038Code

1011 1149

ART TECH

0011Code

1011 1087

ASA

0013Code

1011 1014 1035 1062 1072 1075 1100 1132 1147 2017 2018 2024

ASBERG

0011Code

1011 1022 1031 1083 1108

ASHIN

0056Code

ASHIN

0056Code

4080

ASSCOM

0070Code

4082

AST

0067Code

4006 4084

ASTHON

0001Code

1011

ASTI

0056Code

4103

ASTON

0051Code

4025 4166 4215 4260

ASTRA

0002Code

1011 1024 1051 1087 1107 1156 1158 1172 1312 1318 2018 4005 4006 4009 4171

ASTRO

0010Code

4036 4044 4065 4102 4147

ASTRO SOUND

0010Code

1011 1031 1051 1107

ASUKA

0002Code

1086 1107 2017 2049

TV = 1xxx - VCR/DVD = 2xxx - AUX/HI FI = 3xxx - SAT/STB = 4xxx

Page 45

MARCHE/CODICI - BRANDS/CODES - MARCAS/CODIGOS

ATLANTIC

0045Code

1011 1024 1031 1047 1078 1082 1107 1108 1113 2017 2027 2072

ATLANTIS

0083Code

4258

ATORO

0004Code

1087 1303

AUDINAC

0081Code

1236

AUDIO DYNAMIC

0072Code

2038

AUDIOSONIC

0004Code

1003 1011 1019 1024 1031 1060 1061 1080 1081 1082 1083 1086 1087 1107 1127 1134 1156 1194 1199 1201 1209 1235 1255 1324 2017 2018 2032 2049 2072 2087

AUDIOSTAR

0002Code

1024

AUDIOSTAR

0002Code

1086 1209

AUDIOTON

0002Code

1019 1024 1087 1113 2087

AURIGA

0062Code

4057 4106 4325

AURORA

0002Code

1002 1024 1087 1156 1236 4242

AUSIND

0003Code

1009

AUTHENTIC

0072Code

2009

AUTOVOX

0005Code

1018 1022 1024 1044 1061 1062 1078 1079 1176 1257 2017 2024 2251

AWA

0073Code

1011 1024 1080 1087 1099 1156 2056

AWATRON

0078Code

2018

AXIS

0065Code

AXIS

0065Code

4060

AXOSAT

0062Code

4141

AXXENT

0001Code

1011

BAIRD

0043Code

1090 1099 1288 2009 2033 2072 2113 2127

BANG &

OLUFSEN

0006Code

1002 1011 1117 2009 2024 2025 3022

BARCO

0001Code

1002 1005 1010 1027 1040 1050 1057 1107 1325

BARCOM

0065Code

1158 4051

BASIC LINE

0024Code

1011 1044 1045 1086 1209 2049 2072 2087

BAUER

0007Code

1310 1317

BAUER-BOSCH

0007Code

BAUER-BOSCH

0007Code

2008 2011 2024

BAUMATIC

0004Code

1150

BAUR

0054Code

1011 1027 1028 1044 1060 1066 1067 1068 1076 1087 1137 1210

BAZIN

0009Code

1021 1024 1032

BEAULIEU

0074Code

2024

BEKNTEKNIK

0009Code

1127

BEKO

0009Code

1011 1052 1082 1088 1102 1107 1127 1145 1199 1255 1324

BENSTEN

0085Code

1363 1383

BEON

0076Code

1108

BEST

0065Code

4051 4060

TV = 1xxx - VCR/DVD = 2xxx - AUX/HI FI = 3xxx - SAT/STB = 4xxx

Page 46

MARCHE/CODICI - BRANDS/CODES - MARCAS/CODIGOS

BESTAR

0004Code

2072 2087

BIAZET

0009Code

1021

BIFONIC

0002Code

1024 1087

BIGSTON

0004Code

1087 1150 1156

BLACK

PANTHER

0040Code

2072

BLAUPUNKT

0007Code

1026 1056 1065 1066 1067 1073 1074 1080 1116 1118 1149 1161 1163 1184 1214 1286 1315 2008 2011 2026 2041 2080 2082 2099 2100 2101 2102 2104 3002 3065 3066 3067 4044

BLAUSONIC

0002Code

1024

BLUE STAR

0010Code

1035 1107

BLUESKY

0011Code

1011 1149 1255 1324 2002 2017 2061 2233

BLUESTAR

0010Code

2032 2049

BONDSTEC

0075Code

1061 2032 2049 2087

BOSCH

0007Code

1026 2026

BRAIN WAVE

0067Code

4032 4147

BRANDT

0051Code

1036 1041 1049 1050 1052 1053 1054 1102 1246 2009 2039 2044 2052 2064 2069

BRAUN

0078Code

2026

BRAVO

0083Code

4304

BRENDSTAR

0015Code

1087

BRIGMTON

0038Code

1011 1024 1051

BRIONVEGA

0008Code

1002 1011 1014 1040 1052 1057 1090 1105 1123 1142 1143 1149 1152 1162 1176 1177 1182 2007 2009 2027 2052 2064

BRITANNIA

0044Code

1011 1024 1141

BROKLINE

0080Code

1248

BROKSONIC

0081Code

1297 1304 1305

BROWN

0081Code

1302

BRUNOR

0068Code

4052

BRUNS

0043Code

1002 1031 1060 1086 1089 1098 1149 1199 2032 2049 2087 4104 4141 4241

BSR

0045Code

BSR

0045Code

1021 1059 1084 1146 1178

BUSH

0040Code

1021 1027 1081 1105 1107 1172 2032 2049 2072 4017 4020 4040 4077

C G E

0009Code

1011 1019 1021 1030 1065 1081 1082 1083 1087 1107 1108 1113 1140 1211 2009 2018 2027 2093

CABLE PLUS

0085Code

1277 1278 1279

CABLETIME

0068Code

3098

CAIRN

0085Code

1314 3220

CAMBRIDGE

0068Code

4026 4065 4078 4124 4174

TV = 1xxx - VCR/DVD = 2xxx - AUX/HI FI = 3xxx - SAT/STB = 4xxx

Page 47

MARCHE/CODICI - BRANDS/CODES - MARCAS/CODIGOS

CAMPER

0033Code

1011 1021 1199 1255

CANAIS

0018Code

1006

CANAL PLUS

0038Code

4082

CANON

0078Code

2008 2026

CANTON

0016Code

1086

CAPSONIC

0009Code

1011 1134 1150

CARENA

0015Code

1011 1063 1163

CASIO

0028Code

1011 1098 2018 2051

CATRON

0002Code

2087

CCI

0067Code

4085

CELINT

0045Code

1015

CENTURY

0037Code

1002 1019 1291

CFK

0081Code

1297

CGM

0004Code

CGM

0004Code

1011 1082 1087 1127 1134 1150 1199 1209 1261 2017 2027 2072 2087

CGV

0081Code

2203

CHANGHONG

0085Code

1379 2277 2299

CHANNEL

MASTER

0065Code

4089

CHAPARRAL

0063Code

4015

CHEROKEE

0059Code

4033 4146 4209

CIE

0002Code

1011 1084 1086 1087 1156 2050

CIMLINE

0075Code

2049

CINEMA

0001Code

1011

CITIZEN

0078Code

1235 1307 2017

CITY COM

0058Code

4097 4098 4101

CLARIVOX

0036Code

1002 1003 1011 1019 1048 1051 1055 1056 1098 1107 1194

CLATRONIC

0002Code

1011 2087

CLAYTON

0011Code

1011

CMR

0005Code

4141 4162 4188

COBRA

0060Code

4106 4150 4154 4279 4325

COFADEL

0051Code

1036 1050 1052 1053

COLUMBIA

0001Code

1011

COLUMBUS

0059Code

4033 4209

COM

0077Code

1102 1116 1138 1148 1170

COMAG

0056Code

4311

COMPUTRON

0015Code

1011

COMPUTRON

0015Code

1087 1147 1172

CONCORDE

0002Code

1087

CONIC

0023Code

1158

CONNEXION CX

0060Code

4049 4069 4070 4090

CONT. EDISON

0051Code

1017 1036 1041 1046 1049 1050 1052 1053 1054 1102 1220 2007 2009 2052 2064

CONTEC

0048Code

1005 1024 1080 1084 1087 1126 1150

CONTI

0001Code

1011

CONTINENTAL

0080Code

1011 1196 1220

CONTINENTAL

(

FRANCE

)

0010Code

1011 1220

CONVERSOR

0081Code

3024 3204

TV = 1xxx - VCR/DVD = 2xxx - AUX/HI FI = 3xxx - SAT/STB = 4xxx

Page 48

MARCHE/CODICI - BRANDS/CODES - MARCAS/CODIGOS

CONVERSOR

0081Code

3205 3206 3207 3208 3209 3210 3211 3212 3213

CORVUS

0073Code

2018

COSAT

0056Code

4166

COSMEL

0002Code

1011 1087 1194

COSMOS

0016Code

1087

CRAIG

0052Code

2089

CRC

0038Code

1011 1149

CREATIVE

0085Code

2232

CROSLEY

0037Code

1002 1005 1011 1019 1030 1065 1080 1081 1082 1083 1087 1098 1107 1108 1110 1140 2018 2027 2074

CROWN

0015Code

1011

CROWN

0015Code

1082 1083 1086 1087 1108 1110 1127 1150 1172 1199 1237 1255 1261 1308 2018 2049 2072 2087

CRYSTAL

0038Code

1011 1199

ELECTRONICS

0002Code

1024 1061 1086

CTC CLATRONIC

0009Code

1011 1019 1024 1031 1082 1083 1086 1087 1107 1108 1113 1150 1172 1324

CURTIS

0015Code

1011

CYFRA PLUS

0057Code

4082

CYMATIC

0003Code

1003 1024 1107

CYV

0001Code

1011

D BOX

0024Code

4135

DAEWOO

0002Code

1011 1019 1024 1028 1061 1086 1087 1099 1149 1156 1163 1201 1233 1235 1237 1245 1253 1267 1285 1290 1318 1333 2042 2072 2087 2104 2214 2242 2254 3065 3083 3091 3155 3174 3183 3184 3185 4141 4237

DAICHI

0004Code

1087

DAIGO

0012Code

2087

DAIMOND

0001Code

1011

DAINICHI

0031Code

1024

DALMAN

0038Code

1382

DANSAI

0023Code

DANSAI

0023Code

1024 1150 1158 2049

DAONICS

0004Code

2071

DAWA

0038Code

1011

DAYTRON

0003Code

1011 1087 1156 1303 2072 2087

DDC

0065Code

4089

DE GRAAF

0074Code

1027 2018 2019 2024 2027 2080

DECCA

0052Code

1003 1011 1023 1024 1076 1099 1125 1135 1239 2009 2018 2024

DELFA

0081Code

1003 4155 4228

DEMA COLOR

0074Code

1083 2027

DENKO

0073Code

1150

TV = 1xxx - VCR/DVD = 2xxx - AUX/HI FI = 3xxx - SAT/STB = 4xxx

Page 49

MARCHE/CODICI - BRANDS/CODES - MARCAS/CODIGOS

DENON

0072Code

1205 1285 2019 2024 2205 2223 2248 3128 3129 3130 3131 3132 3190

DENVER

0002Code

1011 1087 2291

DESMET

0015Code

1003 1011 1087 1107 1113

DEUTSCH

0003Code

2072

DEWO

0080Code

1209 1298 1308

DI PRO

0056Code

4195 4322 4323 4325

DIADEM

0008Code

1142

DIAMOND

0004Code

1087 1318 2214

DIGIHOME

0001Code

1011

DIGILINE

0001Code

1011

DIGIQUEST

0081Code

2219

DIGIQUEST

0081Code

2284 4237 4240 4280 4282 4283 4314 4322 4325 4337 4338

DIGITAL

0001Code

1011

DIGITECH

0002Code

2049

DIGITRONA

0057Code

4043

DINASTY

0002Code

1011 1087 1156

DISISTRAT

0060Code

4055

DISK EXPRESS

0065Code

4051 4077

DIUNAMAI

0084Code

1389

DIXI

0004Code

1087

DNT

0069Code

4055 4063 4090

DOLBY

0069Code

3053

DOMEOS

0038Code

1011 1208

DOMOH

0015Code

1011

DOMOH

0015Code

2017

DONATEC

0065Code

4013 4051

DORIC

0024Code

1005

DRAGON

0058Code

4269

DRAKE

0069Code

4013 4105

DREAM

0080Code

1236

DUAL

0044Code

1011 1019 1024 1028 1031 1044 1052 1058 1059 1060 1075 1081 1087 1105 1107 1146 1149 1201 1210 2009 2018 2024 2027 2049 2052 2064 2080 2082 2083 2086

DUMONT

0011Code

1002 1005 1011 1014 1026 1031 1072

DUMONT

0011Code

1075 1083 1090 1100 1108 1132 2018 2024 2027 2049

DUNAI

0016Code

1107

DUX

0001Code

1011

D-VISION

0038Code

1011 1149

DYNAMIC

0002Code

1087

DYNASAT

0058Code

4101 4114 4115 4171

DYNATECH

0073Code

2018

DYNISTY

0011Code

1011 1156

EASTERN

0081Code

4230

EASY LEAVING

0085Code

1360

ECHOSTAR

0057Code

1011 1023 1024 1149 2006 2120 4014 4022 4030 4031 4033 4042

TV = 1xxx - VCR/DVD = 2xxx - AUX/HI FI = 3xxx - SAT/STB = 4xxx

Page 50

MARCHE/CODICI - BRANDS/CODES - MARCAS/CODIGOS

ECHOSTAR

0057Code

4046 4082 4090 4110 4111 4126 4134 4156 4190 4209 4253 4259 4278 4325

ECO LINE

0001Code

1011

EDAN LINE

0015Code

1011 1090 2027 2049

EDISON

0004Code

1220 2049

ELBE

0010Code

1003 1024 1051 1053 1063 1080 1105 1107 1123 1125 1140 1142 1143 1245 1271 2017 2018 2027 2038 2072

ELBIT

0052Code

1011

ELECTRIC

0033Code

1324

ELECTRO TECH

0004Code

1087

ELEKTA

0048Code

1011 1087 1134 1150 1156 1168 1209 2049 2072

ELEKTRONSKA

0003Code

1003 1107

ELEMIS

0015Code

1011 1021 1199

ELIN

0024Code

1011 1024 1027 1058 1060 1075 1087 1100 1147 2056

ELITE

0007Code

1026 1113

ELLEVISION

0030Code

1134 1183

ELMAN

0012Code

1031 1107 1146

ELSAT

0004Code

4004

ELSAY

0024Code

2049

ELTA

0056Code

1087 1134 2018 2032 2049 2072

ELTA

0056Code

4060

ELTA SAT

0004Code

4025 4055 4060

EL-TECO

0085Code

1351

EMANON

0058Code

4059

EMERSON

0011Code

1002 1011 1014 1019 1031 1072 1083 1090 1107 1113 1127 1150 1172 1216 1261 1302 2017 2018 2027 2049 2072 2095 2097 2103

EMME ESSE

0058Code

4033 4058 4060 4082 4101 4104 4105 4114 4115 4139 4143 4156 4189 4191 4192 4282 4295 4302 4303

EMTECH

0083Code

4284

ENGEL

0037Code

1098 1107 1153

ENIE

0017Code

1174

ENZER

0084Code

1011 1345 1368 2212 2215 2216 2272 3238 3239

EQUATOR

0027Code

4009

EROICA

0065Code

1158

ESC

0003Code

1087 2072 2087

ESSELTE

0075Code

2018 2049

ETRON

0057Code

1011 1087 1107 1153 1172 1196 1247

EUMIG

0074Code

1113 2027

EURIEULT

0063Code

4047 4100

EUROCOM

0012Code

1107

TV = 1xxx - VCR/DVD = 2xxx - AUX/HI FI = 3xxx - SAT/STB = 4xxx

Page 51

MARCHE/CODICI - BRANDS/CODES - MARCAS/CODIGOS

EURODEC

(

SAGEM

)

0079Code

4117 4118 4119 4120 4121

EUROLINE

0038Code

1011 1149

EUROMAN

0002Code

1011 1024 1110

EUROPHON

0012Code

1003 1019 1021 1024 1031 1097 1107 1113 1166 2087

EUROSAT

0063Code

4025

EUROSTAR

0059Code

4149

EUROVISION

0001Code

1011

EXCEL

0074Code

2027

EXPERT

0045Code

1016 1047 1048 1055

FAGOR

0003Code

1107 1248

FAIR VIDEO

0078Code

2017

FAIRCHILD

0074Code

2019

FAIRMATE

0068Code

4190 4297

FAIRMOST

0080Code

1087

FAIT

0058Code

4090 4101

FALCON

0059Code

4209 4309

FELIX

0004Code

1011 1086 1150

FENNER

0002Code

1011 1087 1110 1149 1156 1163 1209 1365 2049 2072 2087 2098 2241 4059 4060 4103 4130 4146 4174 4190 4199 4200 4201 4209 4241 4286

FERRI

0033Code

1324

FIDELIS

0002Code

1011 1024 1087 1158 2087

FIDELITY

0052Code

FIDELITY

0052Code

1024 1044 1049 1069 1086 1102 1141 1158 1172 2018 2049 2089 4012 4175

FILMNET

0060Code

3025 4055

FILSAI

0002Code

1024 1087

FINLANDIA

0040Code

1021 1027 2024 2027

FINLUX

0013Code

1003 1005 1009 1011 1021 1031 1060 1061 1062 1072 1075 1083 1087 1099 1100 1107 1108 1123 1132 1147 1195 1225 1230 1257 1271 1320 2001 2017 2018 2019 2024 2026

FINLUX

0013Code

2027 2049 2089 3009 3023 4003 4045 4050

FIRST LINE

0009Code

1011 1019 1024 1044 1045 1051 1056 1060 1081 1087 1097 1099 1107 1108 1113 1123 1142 1149 1156 1235 1261 1324 2017 2018 2030 2049 2050

FISHER

0014Code

1002 1005 1014 1024 1044 1075 1080 1090 1095 1098 1119 1122 1126 1127 1130 1137 1210 2027 2089 2091 2113

FLINT

0011Code

1011

TV = 1xxx - VCR/DVD = 2xxx - AUX/HI FI = 3xxx - SAT/STB = 4xxx

Page 52

MARCHE/CODICI - BRANDS/CODES - MARCAS/CODIGOS

FLINT

0011Code

1163 1245

FLORIDA

0010Code

1024

0056Code

4025 4166

FORCE

0081Code

1268 1269

FORMENTI

0015Code

1002 1003 1005 1009 1011 1021 1024 1026 1027 1031 1047 1078 1082 1083 1087 1090 1107 1108 1113 1123 1127 1134 1146 1150 1154 1156 1271 2007 2017 2024 2027 2030 2050 2072 2087 4016 4060

FORTEC STAR

0060Code

4237

FORTRESS

0001Code

1002

FRABA

0011Code

1011 1127

FRACARRO

0058Code

4027 4028 4032 4059 4101 4102 4106 4133 4154 4156 4196 4209 4210 4224 4277

FRANCE

TELECOM

0066Code

4055

FREEBOX

0071Code

4342

FREECOM

0059Code

4059 4109

FREESAT

0067Code

4059

FRONTECH

0012Code

1019 1021 1024 1027 1061 1087 1107 1146 1150 1158 2087

FTE

0056Code

4011 4035 4058 4103 4133 4138 4165 4166 4167 4190 4234 4235

FTE

0056Code

4236 4311 4312

FUBA

0059Code

4022 4033 4044 4047 4051 4059 4060 4061 4076 4087 4090 4125 4286 4295

FUJI

0080Code

1209

FUJITSU

0045Code

1011 1024 1031 1058 1059 1078 1079 1086 1100 1105 1158 1202 2018

FUMEO

0045Code

1059

FUNAI

0004Code

1070 1080 1084 1087 1090 1134 1150 1209 1243 1261 1324 1327 2018 2049 2256

FURICHI

0043Code

1329

FUTRONIC

0004Code

1150

G SAT

0065Code

4007 4009

GALACTEX

0017Code

1024 1134

GALANT

0078Code

1086 1087 1172 1209

GALAXIS

0060Code

1011 1072 1082 1108 4025 4082 4104 4155 4166 4279 4291

GALAXY

0028Code

1011 1019 1024 1031 1072 1082 1083 1108 4159 4265 4281

GALERIA

0001Code

1087

GBC

0016Code

1005 1011 1019 1035 1061 1080 1086 1087 1099 1107 1113 1156 1172

TV = 1xxx - VCR/DVD = 2xxx - AUX/HI FI = 3xxx - SAT/STB = 4xxx

Page 53

MARCHE/CODICI - BRANDS/CODES - MARCAS/CODIGOS

GBC

0016Code

1209 2049 2072 2087

0077Code

1102 2009

GEBER

0024Code

1044 1045 1060

GEC

0052Code

1003 1005 1011 1016 1021 1024 1027 1039 1080 1091 1099 2024 2049

GELOSO

0012Code

1003 1005 1019 1035 1086 1087 1107 1156 2032 2049 2087

GEMSOUND

0078Code

1086 1087

GENERAL

0004Code

1011 1019 1024 1080 1087 1099 1105 1156 1201 1202 1235 2008 2017

GENERAL

0004Code

2018 2032 2049 2072

GESER

0083Code

4266

GIANT

0009Code

1011 1024 1128

GITEM

0024Code

1011 1045 1052 1067 1102 1144

GIUCAR

0057Code

4043

0004Code

1011 1087 1108 1150

GMG

0009Code

1011 1087 1108 1150

GOLDBOX

0038Code

4082

GOLDEN CABLE

0067Code

4053

GOLDFUNK

0004Code

1261

GOLDHAND

0075Code

2032 2049

GOLDLINE

0079Code

1245

GOLDMEDAL

0075Code

GOLDMEDAL

0075Code

2018 2049

GOLDTECH

0063Code

1011 1261 2049

GOODING

0010Code

1220

GOODMANS

0017Code

1011 1024 1080 1086 1087 1102 1107 1149 1156 1172 1201 1216 1235 1255 1261 1324 2018 2049 2072 2082 2087

GORENJE

0014Code

1002 1011 1082 1110 1127 1295 1296

GPM

0002Code

1086 1087 1158

GR15

0075Code

2049

GRADIENTE

0017Code

1169 1174 3152 4231

GRANADA

0018Code

GRANADA

0018Code

1003 1005 1006 1011 1021 1024 1027 1056 1060 1080 1087 1095 1099 1102 1118 1120 1121 1128 1141 1149 1274 1275 2009 2017 2024 2026 2027 2030 4006 4020

GRANDIN

0033Code

1005 1011 1016 1048 1086 1107 1113 1149 1163 1209 1245 1255 1261 1311 1324 2017 2049 2061 2072 4100

GREAT WALL

0017Code

1134 1163

GRENADIER

0017Code

1011 1087 1107 1174 2072

TV = 1xxx - VCR/DVD = 2xxx - AUX/HI FI = 3xxx - SAT/STB = 4xxx

Page 54

MARCHE/CODICI - BRANDS/CODES - MARCAS/CODIGOS

GRONIC

0050Code

1011 1024 1031 1087 1098 1107 2049 3165

GROTHUSEN

0067Code

4086

GRUNDIG

0019Code

1001 1056 1064 1066 1067 1074 1078 1087 1116 1123 1149 1180 1196 1201 1216 1220 1236 1238 1282 1286 1313 1368 2008 2011 2012 2080 2082 2099 2100 2101 2102 2120 2222 2228 3001 3006 3007 3008 3200 4001 4002 4020 4044 4082 4142 4168 4180 4219

GTT

0009Code

GTT

0009Code

1011 1087 1090 1108 1209 2027

H & B

0003Code

1011 2266

HAMMERSTEIN

0048Code

1024 1134 1136 1150 1153 1196

HAMPTON

0002Code

1005 1024 1086

HANIMEX

0002Code

1086

HANNOVER

0080Code

1108 1237

HANSEATIC

0044Code

1003 1005 1011 1024 1027 1028 1044 1060 1067 1080 1085 1086 1087 1107 1113 1116 1138 1149 1201 1235 2011 2017 2024 2038 2049 2082

HANTAREX

0003Code

1003 1011 1044 1087 1337 1386 2017

HARMAN

KARDON

0072Code

2030 2038

HARROW

0001Code

1011

HCM

0002Code

1011 1024 1086 1087 1107 1150 1209 2049 2087

HELIOCOM

0058Code

4058

HEMMERMANN

0024Code

1024 1031 1044 1097

HEXA

0036Code

1055 1107

HIFIVOX

0051Code

1041 1050 1052 1053 1056

HIGASHI

0002Code

1024

HILINE

0023Code

1087 1134 1172 2017

HINARI

0048Code

HINARI

0048Code

1011 1023 1080 1086 1087 1098 1107 1134 1158 1216 2032 2049 2075 2097 2103 4009 4089

HIRSCHMANN

0061Code

4044 4050 4060 4081 4085 4101 4104 4115

HISAWA

0011Code

1163 1245

HISENSE

0043Code

1027 1087 1090 1240 1329 1357 1381 2267

HISHI

0080Code

1087

HISONIC

0014Code

1087 1130

HITACHI

0020Code

1005 1011 1016 1021 1024 1027 1038 1044 1045 1053

TV = 1xxx - VCR/DVD = 2xxx - AUX/HI FI = 3xxx - SAT/STB = 4xxx

Page 55

MARCHE/CODICI - BRANDS/CODES - MARCAS/CODIGOS

HITACHI

0020Code

1054 1080 1088 1090 1091 1092 1096 1107 1111 1128 1129 1141 1145 1147 1149 1158 1174 1195 1196 1201 1205 1224 1225 1235 1240 1271 1275 1289 1294 1332 1365 1367 2009 2018 2019 2020 2021 2026 2080 2082 2089 2218 2231 2255 3093 4020 4054 4057

HITSU

0079Code

1245

HMV

0076Code

2009 2049

HOHER

0009Code

1011 1324 2222

HOME EL.

0078Code

HOME EL.

0078Code

1149

HOMECAST

0083Code

4297 4298 4299 4300

HOSHAI

0004Code

1209

HOSPITALIERE

0001Code

1011

HOUSTON

0069Code

4146 4209

HQ HOTEL TV

0081Code

1097 1260

HUMAX

0081Code

4155 4240 4280 4293 4294 4328

HUTH

0058Code

4088 4104 4237 4241 4281

HYPER

0017Code

1011 1021 1024 1061 1086 1087 1107 1127 1134 1168 1172 1199 1209 1241 2049 2072

HYPSON

0015Code

1003

HYPSON

0015Code

1011 1087 1149 1150 1199 1255 1261 1324 2050 4047 4100

HYUNDAI

0061Code

1011 1341 1342 1343 1344 1384 2264 2290 2296 4158 4270 4271

I C E

0002Code

1011 1019 1024 1086 1087 1134 1150 1172 4265

I M C

0030Code

1028

I N T

0073Code

1134

IBERIA

0008Code

1143

IBERVISAO

0024Code

1044 1107

ICX

0060Code

3024

ID DIGITAL

0081Code

4240

IEG

0002Code

IEG

0002Code

1011 1024

ILLUSION

0083Code

4071

IMEX

0058Code

4100 4106

IMPERIAL

0009Code

1011 1019 1021 1030 1061 1065 1081 1082 1083 1087 1107 1108 1140 1143 1150 1271 2018 2027 2054 2093 4017 4040 4077

INDESIT

0051Code

1077

INGERSOLL

0080Code

1087

INNO HIT

0021Code

1003 1005 1011 1019 1024 1029 1086 1087 1091 1099 1134 1149 1158 1172 1209 1365 2049 2054

TV = 1xxx - VCR/DVD = 2xxx - AUX/HI FI = 3xxx - SAT/STB = 4xxx

Page 56

MARCHE/CODICI - BRANDS/CODES - MARCAS/CODIGOS

INNO HIT

0021Code

2056 2072 2087 2093

INOTECH

0051Code

2270

INTERBURG

0080Code

1087

INTERBUY

0075Code

1061 1133 2049

INTERDISCOUNT

0051Code

1011 1052 1054 1068 1102

INTERFUNK

0022Code

1001 1005 1006 1010 1011 1014 1016 1019 1028 1034 1044 1045 1052 1056 1060 1073 1082 1108 1141

INTERNATIONAL

0056Code

2072 4149 4151 4190

INTERSTAR

0060Code

4237

INTERTRONIC

0079Code

4205

INTERVIDEO

0075Code

INTERVIDEO

0075Code

2017 2018 2087

INTERVISION

0050Code

1011 1019 1024 1031 1060 1061 1082 1086 1087 1107 1116 1133 1149 1154 1155 1163 2018 2032 2038 2049 2072 4025

INWAH

0030Code

1201

IRRADIO

0023Code

1002 1009 1011 1029 1056 1061 1086 1087 1090 1107 1149 1150 1154 1158 1172 1201 1221 1261 1286 1316 1324 2017 2024 2027 2049 2080 2082 2096 2098 2214 2227

IRRADIO

0023Code

2240 2244 2264 4209 4286

IRTE

0056Code

4198

ISKRA

0012Code

1003 1024 1031 1107 1199

ISUKAI

0078Code

1086 1209

ITALTEL

0045Code

4156

ITC

0012Code

1011 1024 1107 4141

ITL

0001Code

1011 1087

ITS

0078Code

1086

ITT/NOKIA

0024Code

1001 1005 1010 1011 1015 1016 1021 1027 1028 1044 1045 1047 1060 1075 1076 1078 1082 1087 1090 1107 1108

ITT/NOKIA

0024Code

1130 1132 1134 1136 1137 1141 1147 1149 1150 1156 1184 1195 1204 1209 1230 1235 1236 1257 1261 1274 1284 1320 1324 1328 1335 1365 2002 2007 2009 2017 2018 2020 2024 2027 2028 2037 2041 2054 2056 2061 2062 2072 2080 2081 2088 2105 2113 2251 2253 2263 4006 4020 4022 4050 4054 4057 4066 4082 4095 4096 4125 4135 4140 4141 4185 4186

TV = 1xxx - VCR/DVD = 2xxx - AUX/HI FI = 3xxx - SAT/STB = 4xxx

Page 57

MARCHE/CODICI - BRANDS/CODES - MARCAS/CODIGOS

ITT/NOKIA

0024Code

4190 4203 4252 4288 4297 4321

ITV

0003Code

1011 2072 2087

JASON

0078Code

2017

JEAN

0046Code

1080

JEEMON

0056Code

4025

JEPSSEN

0083Code

4284

JERROLD

0060Code

3024 3150

JET POINT

0042Code

1011 1153

JINLIPU

0001Code

1087

JINN SONIC

0003Code

2072

JOCEL

0023Code

1011 1109 1156 1201 1257 1258 1316 2208

JOHANSSON

0067Code

4032 4048

JOHN PLAYER

0003Code

JOHN PLAYER

0003Code

2087

JOHNSON

0002Code

1024 2017

JOK

0005Code

4162 4209

JSR

0056Code

4025 4166

JVC

0025Code

1061 1069 1080 1086 1167 1169 1170 1172 1201 1257 1330 2009 2044 2052 2057 2058 2064 2111 2112 2119 2130 2204 2297 3018 3047 3048 3049 3050 3109 3159 3168 3191 3192 3193 3194 3195 3196 3197 3198 3232 3236 3237 3241 3242 3247 4174

KAISER

0038Code

1011 1163 2204

KAISUI

0015Code

1011 1024 1086 1087 1108 1150 1163 1172 1209 1245 1257 1276 2049

KAMAR

0014Code

1130

KAMBROOK

0072Code

1011 1024 1054 1107 1150 1154 2018

KAMM

0081Code

4225

KAMOSONIC

0002Code

1024

KANSAI

0075Code

2018 2032 2049

KAON MEDIA

0083Code

4283

KAPSCH

0045Code

1005 1047 1075 1078

KARCHER

0015Code

1011 1024 1027 1051 1087

KARCHER

0015Code

1100 1127 1166 1209

KATHREIN

0061Code

4005 4035 4036 4044 4055 4092 4097 4098 4101 4115 4147 4170

KAYA

0078Code

1087 1150

KELVINATOR

0027Code

1038

KEN

0081Code

1302

KENDO

0045Code

1011 1019 1024 1031 1035 1085 1087 1105 1107 1123 1142 1154 2030 2050 2062

KENIA

0080Code

1299 2074

KENNEDY

0045Code

1005 1019 1058 1059 1078 1079 1102 1105

TV = 1xxx - VCR/DVD = 2xxx - AUX/HI FI = 3xxx - SAT/STB = 4xxx

Page 58

MARCHE/CODICI - BRANDS/CODES - MARCAS/CODIGOS

KENNEDY

0045Code

1123 1140 1142 2052 2062 2064

KENNEX

0009Code

1011 1149 1261 2072 2217 2222 4082

KENWOOD

0071Code

2009 2027 2038 2202 2205 3011 3012 3015 3071 3072 3079 3080 3081 3122 4082

KERION

0015Code

1011

KEYMAT

0085Code

1363 1368 1391 2238

KIC

0051Code

1024 1051 1130 2018 2050

KINGDHOME

0001Code

1011

KIOTA

0072Code

1087 1150 1163 2050 2051

KISS

0085Code

2216

KITT

0044Code

1024 1150

KITTEN

0001Code

1011

KIYOGIN

0045Code

1011

KLARMAX

0012Code

1003 1010 1024 1051 1107

KLERVOX

0007Code

3065

K-MART

0078Code

2017

KNEISSEL

0010Code

1011 1056 1063 1098 1123 1126 1140 1201 1233 1245 1271 1333 2017 2050

KOBIC

0009Code

1087

KOENIG

0015Code

1005 1113 2054

KOERTING

0011Code

1002 1011 1039 1113 1127 2024

KOLSTER

0015Code

1011 1019 1024 1031 1051 1061 1086 1107 1134

KONICHI

0080Code

1087

KONIG

0015Code

1272 1273 2062 2124 4175

KONKA

0033Code

1011 1108 1149 1265 1378

KONTAKT

0010Code

1220

KOSMOS

0067Code

4035 4086 4170

KOTRON

0004Code

1134 1150

0056Code

4103

KREISELMEYER

0059Code

4044

KRONNE

0002Code

1024 1107 2038

KTV

0078Code

2017

KUBA

ELECTRONIC

0044Code

1210

KUBA

ELECTRONIC

0044Code

2009 2011 2017 2018 2026 2027 2089 2099 2100

KUCCAI

0081Code

1261 1276 4252

KUNYA

0072Code

1052 2009 2052 2064

KYOSTAR

0010Code

4102

KYOTO

0010Code

1003 1024 1051 1107

LA SAT

0059Code

4060 4112 4122 4123 4124

LAEM SAT

0056Code

4025 4166

LANDPORT

0074Code

2017

LASONIC

0085Code

2225

LAVIS

0075Code

1003 1051 1060 1075 1098 2049

LCE

0016Code

TV = 1xxx - VCR/DVD = 2xxx - AUX/HI FI = 3xxx - SAT/STB = 4xxx

Page 59

MARCHE/CODICI - BRANDS/CODES - MARCAS/CODIGOS

LCE

0016Code

1172

LEADER

0012Code

1087

LEGEND

0045Code

1011 1024 1087 1134 1194 4014 4022 4031 4033 4046 4082 4090 4110 4126 4156 4190 4209

LEMON

0071Code

4330

LENCO

0012Code

1011 1031 1060 1075 1087 1107 1156 1199 2049 2072 4059 4086

LENG

0067Code

4032

LENNOX

0065Code

4060

LENOIR

0015Code

1011 1024 1044 1087 1134 1149 1156 1199 1209 1261 1340

LENOIR

0015Code

2017 2027 2072 2096 4297

LEXUS

0001Code

1011

LEYCO

0004Code

1011 1084 1099 1146 1150 2049 2075

LG/GOLDSTAR

0017Code

1011 1021 1024 1027 1029 1038 1058 1059 1061 1087 1107 1116 1126 1134 1146 1149 1154 1158 1174 1196 1255 1310 1324 1333 2017 2018 2024 2038 2067 2131 2217 2260 3043 4086

LIESENKOTTER

0007Code

1011 1026

LIFE

0012Code

1087

LIFETEC

0073Code

1011 1149 1261 2050

LIVESAT

0004Code

4145

LLOYDS

0073Code

1005 1009 1024 1056 1087 1130 1134 1136 1172 1196 2009 2018

LOEWE OPTA

0026Code

1003 1011 1013 1014 1024 1028 1036 1075 1076 1328 1335 2002 2008 2017 2020 2024 2041 2222

LOGIC

0007Code

1310 1348 1349

LOGIK

0052Code

1011 1023 1056 1069 1070 1136 1153 2056 2075

LOGISTIC

0079Code

1163

LUMA

0045Code

1011 1024 1027 1035 1058 1059 1078 1087 1105 1123 1149 1156 2103 2118

LUMATRON

0001Code

1011 1105

LUXMAN

0042Code

2218

LUXON

0075Code

2018 2049

LUXOR

0027Code

1001 1005 1021 1024 1027 1029 1038 1056 1059 1060 1090 1106 1132 1141 1144 1147 1225 1257 2024 2027 2030 2031 2033 2113 3028 3085 4006 4007 4022 4045 4054 4067 4068

TV = 1xxx - VCR/DVD = 2xxx - AUX/HI FI = 3xxx - SAT/STB = 4xxx

Page 60

MARCHE/CODICI - BRANDS/CODES - MARCAS/CODIGOS

LYONNAISE

0051Code

4220

M ELECTRONIC

0054Code

1011 1019 1028 1029 1041 1044 1061 1072 1075 1087 1100 1116 1123 1132 1147 1149 1156 1195 1201 1210 1225 2017 2018 2032 2038 2049 4054

M.NET

0004Code

3025 4051 4136

MAAZ

0038Code

1010

MACAB

0013Code

4082 4117 4169

MAGNADYNE

0028Code

1002 1003 1005 1011 1019 1031 1035 1044 1082 1087 1107 1108 1140 1291 2007 2009

MAGNADYNE

0028Code

2017 2027

MAGNAFON

0003Code

1003 1005 1009 1011 1024 1031 1072 1166

MAGNASONIC

0074Code

2027 2089 2091

MAGNAVOX

0038Code

1011 1149

MAGNEX

0056Code

1011 1134 2203 4190

MAGNUM

0034Code

1255

MAJESTIC

0023Code

2214 2224 2243 2284

MAKROSONIC

0081Code

1307

MANESTH

0034Code

1005 1011 1021 1045 1060 1085 1107 1113 1120 2018 2049

MANHATTAN

0060Code

1011 1261 2222

MANHATTAN

0060Code

4020 4025 4032 4104 4106 4109 4226 4227 4229 4237 4238 4239

MARANTZ

0038Code

1011 1240 2003 2008 2017 2024 2080 2083 2222 3029 3172 4055

MARECH

0015Code

1113

MARK

0004Code

1199

MARQUANT

0075Code

2032 2049

MARSHALL

0080Code

1087

MARTA

0078Code

2017

MASCOT

0009Code

1019

MASPRO

0061Code

4005 4020 4034 4037 4187 4190

MASUDA

0007Code

1086 1150

MASUDA

0007Code

1178

MATAV

0067Code

3177 4035 4053

MATCH ITALIA

0009Code

1011 1087 1134 2072

MATRACOM

0068Code

3097

MATSUI

0048Code

1002 1005 1011 1021 1023 1024 1027 1044 1061 1087 1090 1107 1116 1128 1134 1138 1146 1150 1172 1178 1220 1231 2050 2072 2075

MATSUKA

0073Code

1024 1134

MAXAM

0073Code

1087 1134 2049 2072

MAXELL

0002Code

1003 1087 1209 2049

TV = 1xxx - VCR/DVD = 2xxx - AUX/HI FI = 3xxx - SAT/STB = 4xxx

Page 61

MARCHE/CODICI - BRANDS/CODES - MARCAS/CODIGOS

MAXIMAL

0074Code

1107 2027

MAXWELL

0015Code

1003 1010 1011 1031

MCE

0030Code

1087 1150 1183 1198

MDC

0001Code

1011

MECOA

0001Code

1011

MEDIABOX

0038Code

4082

MEDIASAT

0038Code

4082

MEDION

0033Code

1011 1149 2061 2259

MEGA

0060Code

4055

MEISTER

0014Code

1127

MELCO

0001Code

1011

MEMOREX

0074Code

2017 2018 2027 2089

MEMPHIS

0063Code

1194 2049 4015 4018

MERCURY

0073Code

1011 1024 1051 1087 1130 1134 1150 1153 1163 1196 2017

METABOX

0081Code

4313 4314

METRONIC

0058Code

4059 4100 4102 4106 4107 4159 4190 4196 4197 4202 4209 4262 4267 4268 4269 4314 4340

METZ

0029Code

1011 1014 1033 1034 1066 1067 1116 1160 1161 1220 1228 1249 2008 2011 2017 2024 2041 2055 2080 2099 2100 2101 2102 4044

MGA

0002Code

MGA

0002Code

1028 1086 1150 1156

MGAON

0073Code

1134

MICRO

TECHNOL.

0067Code

4085 4149

MICRON

0002Code

1024

MICROSOFT

0085Code

2246

MICROTEK

0004Code

2258 2274

MIGROS

ELECTR.

0008Code

1123 2038

MIMTEC

0013Code

4179

MINERVA

0019Code

1056 1066 1067 1116 1220

MINERVA

FRANCE

0019Code

1220

MINOLTA

0076Code

2009 2019 2020

MISC

0082Code

1011 1142 1329 1334 1358 2236 2258 3065 3240 3249

MISC

0082Code

4207

MITRONIC

0002Code

1158

MITSUBISHI

0030Code

1014 1023 1028 1066 1080 1087 1119 1128 1156 1183 1201 1203 2006 2030 2031 2044 2045 4044

MITSURI

GENERAL

0039Code

1081

MIVAR

0031Code

1003 1004 1020 1024 1025 1029 1063 1175

MONEXE

0073Code

2018

MONTEREY

0069Code

4033 4209

MORGANS

0056Code

4080 4112 4151 4152 4153

MOSER

0030Code

4044

MTC

0009Code

1021

TV = 1xxx - VCR/DVD = 2xxx - AUX/HI FI = 3xxx - SAT/STB = 4xxx

Page 62

MARCHE/CODICI - BRANDS/CODES - MARCAS/CODIGOS

MTC

0009Code

1027 1076 1082 1107 2018

MULTISTAR

0061Code

4005 4035 4065

MULTITECH

0015Code

1003 1011 1019 1023 1024 1027 1031 1060 1061 1080 1081 1083 1086 1087 1107 1127 1134 1149 1156 1194 1199 1201 1209 1235 1255 1324 2017 2018 2024 2032 2049 2072 2087

MURATO

0067Code

4086

MURPHY

0039Code

1005 1021 1081 1107 2018 2032 2049 2222 4017 4020

MUSTAG

0081Code

1237 1308

MUSTEK

0019Code

2238

MWC

0030Code

4044

MY SAT

0068Code

4190

NAD

0073Code

2217

NAGEL

0039Code

1157

NAGOYA

0040Code

1021 1107

NAKAMURA

0073Code

2018

NAKASHI

0009Code

1011

NAMSUNC

0004Code

1087

NARITA

0017Code

1024 1134 1156 1174

NATIONAL

0035Code

1118

NATIONAL SAT

0081Code

1087 4131 4243

NEAHAUSAT

0012Code

4141

NEC

0049Code

1023 1051

NEC

0049Code

1080 1087 1156 1158 1163 1184 1235 1285 2009 2017 2038 2072 3134 4041 4072 4172

NECKERMANN

0032Code

1011 1014 1019 1021 1024 1026 1027 1028 1035 1067 1068 1073 1076 1080 1082 1084 1087 1101 1105 1107 1110 1113 1116 1123 1142 1149 1170 1178 1186 1201 1210 2007 2008 2009 2018 2019 2024 2027 2038 2050 2054 2103

NECOLA

0078Code

2017 2087

NEI

0015Code

1011 1021 1027 1107 1194 2024

NEOTION

0059Code

4286

NESCO

0073Code

1061 2018 2103 2118

NETGEM

0071Code

4339

NETWORK

0065Code

4009

NEU

0078Code

1149

NEUFUNK

0001Code

1011

NEUSAT

0068Code

4190

NEWMAR

0009Code

1024 1107

NEWTECH

0015Code

1011 1024 1087 1102

NEWVISION

0015Code

1149

NEXIUS

0075Code

1011 1149 1257 2222

NEXT BASE

0085Code

2294

TV = 1xxx - VCR/DVD = 2xxx - AUX/HI FI = 3xxx - SAT/STB = 4xxx

Page 63

MARCHE/CODICI - BRANDS/CODES - MARCAS/CODIGOS

NEXTWAVE

0067Code

4194 4261

NIKE

0001Code

1011

NIKKAI

0020Code

1011 1024 1038 1150 1158 2017 2087

NIKKEI

0009Code

1011 1134 1149 1261 2017

NIKKO

0037Code

1080 1087 1119 1122 1130 1136 1156 1194 4063 4137 4204

NIKOJ

0001Code

1011

NOBLEX

0043Code

1080 1087 1119 1122 1130 1136 1156 1158 1202 1235 1236 1299 1308 2074

NOBLIKO

0041Code

1009 1019 1024 1031

NOBLIKO

0041Code

1056 1072 1083

NOGAMATIC

0051Code

1050 1052 1053

NORDING

0009Code

1031 1083

NORDMENDE

0051Code

1005 1012 1015 1016 1049 1050 1052 1053 1054 1102 1149 1150 1181 1209 1212 1213 1246 1257 1271 1324 1371 2004 2005 2009 2010 2033 2039 2044 2047 2052 2053 2061 2062 2064 2069 2070 2085 2086 2090 2092 2111 2112 2119 4177 4297

NORDWAY

0009Code

1081

NORDWAY

0009Code

1082

NORTEK

0009Code

1011 1201 1261 2216 2221

NORTON

0080Code

1209

NOVA

0083Code

4255

NOVATRONIC

0009Code

1011 1075 1087 1150 1150 1156 1158 1201

NTC

0065Code

4104

NU TEC

0084Code

1170 1297 1376 2072 2258 2288 3065 3149

OCEANIC (ITT)

0024Code

1005 1015 1016 1021 1027 1043 1045 1048 1060 1090 1144 1147 1149 1195 2027 2028 2033 2080 2083 4138

OCTAGON

0058Code

4059

OCTAL

0002Code

1024

OFFEL

0062Code

4226

OKANO

0009Code

1011 1082 1086 1087 2049 2087 4035

OLIDATA

0084Code

1339 2229

OLIVETTI

0084Code

1339

OLYMPIC

0060Code

1087 1235 1303 2087 4060 4104

OLYMPUS

0078Code

2026

ONCEAS

0016Code

1019 1024 1087 2087

ONIDA

0009Code

1011

ONKYO

0072Code

3062 3063 3064 3082

OPENTEL

0083Code

4266

TV = 1xxx - VCR/DVD = 2xxx - AUX/HI FI = 3xxx - SAT/STB = 4xxx

Page 64

MARCHE/CODICI - BRANDS/CODES - MARCAS/CODIGOS

OPTEX

0063Code

4025 4032 4047 4097 4098 4141

ORAVA

0002Code

1002 1011 1087 1107 1114 3019 4055

ORBIT

0059Code

4091

ORBITECH

0058Code

4059 4065

ORBITER

0036Code

1082

ORIENT

0004Code

1087 1236

ORIGO

0063Code

4040

ORION

0048Code

1011 1021 1023 1044 1084 1085 1086 1087 1088 1097 1104 1106 1111 1134 1136 1146 1149 1150 1158 1163 1164 1165 1172 1178 1184

ORION

0048Code

1231 1234 1257 1271 1324 2009 2018 2050 2061 2075 2077 2079 2080 2095 2097 2103 2116 2118 2135 2293 3078

ORION

HUNGARY

0015Code

1011 1021 1069 1106 1111 1172 1229 1231

ORITRON

0023Code

2214

ORMOND

0010Code

1011 1051 1261

ORSOW'E

0003Code

1003

ORVICA

0015Code

2087

OSAKI

0034Code

1011 1084 1150 2017 2018 2049

OSAT

0004Code

4175

OSIO

0078Code

OSIO

0078Code

1029 2017

OSLON

0043Code

1329

OTHER LINE

0052Code

1003 1005 1011 1021 1024 1027 1028 1066 1067 1068 1076 1080 1085 1107 1113 1127

OTTO VERSAND

0034Code

1005 1011 1021 1024 1027 1028 1044 1060 1061 1066 1067 1068 1076 1080 1084 1085 1087 1089 1102 1113 1118 1149 1199 1210 2011 2024 2038

OVP

0001Code

1011

OXFORD

0069Code

4026 4146

PACE

0064Code

4008 4009 4016 4020 4039 4057 4062 4082 4106 4131 4148 4175 4211 4222 4248

PACIFIC

0037Code

4138

PAEL

0054Code

1009 1024 1056

PALCOM

0059Code

4033 4075 4076 4176

PALLADIUM

0009Code

1011 1082 1084 1123 1149 2007 2008 2009 2018 2019 2024 2027 2038 2083

PALSAT

0056Code

4011 4065

PALSONIC

0073Code

1011 1024 1086 1150 1158 2017 2018

TV = 1xxx - VCR/DVD = 2xxx - AUX/HI FI = 3xxx - SAT/STB = 4xxx

Page 65

MARCHE/CODICI - BRANDS/CODES - MARCAS/CODIGOS

PALTEC

0059Code

4076

PANAMA

0054Code

1011 1019 1024 1150

PANASAT

0019Code

4142 4195 4289 4290

PANASHIBA

0015Code

1087 1196

PANASONIC

0035Code

1005 1066 1067 1107 1115 1118 1148 1236 2010 2023 2026 2040 2041 2104 2205 3101 3104 3105 3106 3107 3108 3119 3175 3186 4131 4248

PANAVISION

0054Code

1133 1150

PANAVOX

0028Code

1005 1011 1087 1235 1236 1237 1244 1303

PANORAMA

0078Code

1024 1086 1087 1133 1150 2017 2072

PANORAMIC

0051Code

1052

PATHE CINEMA

0036Code

1003 1024 1051 1055 1082 1107 1113 1217 2008

PATHE MARCONI

0051Code

1041 1049 1050 1052 1053 2009 2052 2064

PAUSA

0002Code

1087

PCM

0015Code

1011 2017

PEACOCK

0009Code

1011 1024

PENTASONIC

0015Code

2087

PENTAX

0020Code

2019

PEONY

0030Code

1128 1203

PERDIO

0073Code

2018

PERSHIN

0036Code

1055 1056

PHANTOM

0069Code

4146

PHILARMONIC

0002Code

1024

PHILCO

0037Code

1002 1005 1011 1014 1019 1021 1027 1030 1065 1080 1081 1082 1083 1087 1098 1107 1108 1130 1140 1143 1233 1235 1237 1292 1293 1294 1303 2009 2018 2020 2021 2027 2038 2049 2093 2121

PHILIPS

0038Code

1002 1006 1007 1008 1010 1011 1014 1024 1037 1042 1044 1051 1054 1067

PHILIPS

0038Code

1080 1108 1149 1179 1200 1201 1208 1210 1215 1271 1286 1315 1326 1369 2002 2003 2008 2024 2028 2042 2043 2080 2082 2083 2120 2122 2209 2222 3025 3029 3030 3031 3032 3033 3034 3035 3094 3095 3154 3167 3203 3229 4009 4020 4055 4056 4081 4082 4134 4217 4222 4223 4250

PHONOLA

0038Code

1002 1006 1010 1011 1024 1037 1149 1179 1215 2008

TV = 1xxx - VCR/DVD = 2xxx - AUX/HI FI = 3xxx - SAT/STB = 4xxx

Page 66

MARCHE/CODICI - BRANDS/CODES - MARCAS/CODIGOS

PHONOLA

0038Code

2024 2080 2083

PIONEER

0052Code

1011 1054 1060 1187 1188 2009 2018 2019 2024 2068 2076 2080 2083 2201 2207 3016 3052 3054 3055 3056 3068 3099 3103 3109 3136 3137 3233 4082

PLANET

0063Code

1011 4040 4226

PLANTRON

0002Code

1087

PLAYSONIC

0074Code

2027

PLAZA

0071Code

4329

PMB

0063Code

4159 4303 4309 4315

POP

0020Code

1054 1150

PORTLAND

0078Code

1011 1149 2017 2072 2087

PRANDONI

PRINCE

0028Code

1003 1005 1009 1019 1021 1031 1035

PRAXIS

0058Code

4163 4164

PRECISION

0080Code

1087 1158 1236 1297 2071

PREMIER

0081Code

4233

PREMIERE

0024Code

4135

PRESIDENT

0030Code

1028

PRIMA

0002Code

1024 1087 1134 1150 1158

PRINCESS

0048Code

1087 1158

PRINZ

0085Code

1084

PROFEX

0007Code

1026 1060 1083 1087 2032 2049

PROFEX

0007Code

2083

PROLINE

0048Code

1164 2018 2024 2049

PROSAT

0065Code

4010 4017 4089

PROSCO

0075Code

2017 2018

PROSIO

0023Code

2096

PROTECH

0037Code

1011 1108 1149 1199 1261

PROTEK

0037Code

4138

PROTOKOL

0010Code

1149

PROVISION

0060Code

1256 4106 4254

PTT TELCOM

0063Code

4074

PYE

0038Code

1006 1011 1149 1156 2008 2024

PYXIS

0068Code

4213

QUADRAL

0065Code

QUADRAL

0065Code

4089

QUADRO

0059Code

4150

QUALCRAFT

0073Code

1086 1158 2018 2056

QUARTZ

0074Code

2027

QUASAR

0054Code

1009 1031 1146 1158 1251 1291 1362 2017

QUELLE

0054Code

4175

QUESTAR

0015Code

2087

RADIALVA

0078Code

1086 2017 2049

RADIOLA

0038Code

1006 1010 1011 1042 1149

RADIONETTE

0045Code

1005 1016 1075 1100 2017

RADIOTONE

0004Code

1011 1199

RADIX

0059Code

4090

TV = 1xxx - VCR/DVD = 2xxx - AUX/HI FI = 3xxx - SAT/STB = 4xxx

Page 67

MARCHE/CODICI - BRANDS/CODES - MARCAS/CODIGOS

RADIX

0059Code

4276

RANK ARENA

0077Code

2009

RANK/RBM

0039Code

1005 1027 1081 1107 4020

RC 2

0069Code

3027

RCA

0081Code

1011 1197 4247

RCF

0081Code

3148

REALISTIC

0074Code

2017 2018 2026 2027 2089

RECOR

0015Code

1011 1028 1087 1134

REDIFFUSION

0024Code

1005 1060 4072

REDO

0003Code

2072

REFLEX

0009Code

1261

REGENTE

0002Code

1087

REVOX

0010Code

2106

RFT

0062Code

1199 2032 2049 2087 4093

RHINEX

0081Code

1310

RITAR

0062Code

4006 4141

RIZ

0009Code

1107

0050Code

1261

ROADSTAR

0002Code

1010 1011 1028 1056 1086 1087 1107 1108 1134 1149 1158 1209 1233 1255 1261 1271 1283 1324 1365 2017 2018 2049 2056 2061 2072 2074 2082 2227 2251 2261 3160 4082 4141

ROBOTRON

ELECTRONIC

0043Code

1002 1098

ROCH

0063Code

ROCH

0063Code

4047 4100

ROWA

0009Code

1011 1024 1087 1134

ROWSONIC

0002Code

1024 1080

ROYAL

0075Code

1011 1024 1086 1087 1108 1150 1257 2049 2087

RTF

0001Code

1002

SABA

0051Code

1003 1005 1011 1014 1017 1041 1046 1049 1050 1052 1053 1054 1087 1094 1102 1103 1156 1181 1212 1233 1246 1288 1324 2009 2010 2044 2052 2053 2064 2069 2070 2078 2085

SABA

0051Code

2086 2092 2200 3004 3044 4020 4077 4249

SAGEM

0079Code

1163 1245 4117 4118 4119 4120 4134 4272

SAISHO

0048Code

1011 1023 1024 1051 1084 1086 1134 1146 1156 1178 2018 2095

SAKURA

0064Code

1087 2017 4016 4018

SALORA

0040Code

1005 1011 1021 1027 1035 1038 1045 1060 1090 1107 1132 1137 1141 1147 1191 1195 1225 1230 1257 1275 1320 2002

TV = 1xxx - VCR/DVD = 2xxx - AUX/HI FI = 3xxx - SAT/STB = 4xxx

Page 68

MARCHE/CODICI - BRANDS/CODES - MARCAS/CODIGOS

SALORA

0040Code

2018 2020 2027 2030 2031 2033 4006 4007 4022 4054 4066 4073 4125 4185 4186

SAMBERS

0041Code

1003 1009 1029 1031 1051 1056 1072 1083 1132 1146 1158 1166 2017 2018

SAMPO

0001Code

1011

SAMSUNG

0042Code

1011 1014 1023 1024 1028 1029 1038 1082 1087 1090 1091 1099 1113 1127 1130 1134 1136 1146 1149 1153 1158 1163 1201 1204 1236 1240 1251

SAMSUNG

0042Code

1259 1261 1300 1319 1336 1372 2027 2054 2056 2074 2218 2245 2265 3086 4035 4053 4080 4081 4084 4155 4251 4261 4273 4274 4275 4310

SAMURAI

0015Code

2087

SANDRA COLOR

0012Code

1003 1024

SANDVALE

0013Code

3110

SANKYO

0042Code

1090 1159

SANSEI

0080Code

1237

SANSUI

0072Code

1011 1028 1080 1087 1163 1172 1243 1252 1276 1307 1310 1346 1347 1352 1356

SANSUI

0072Code

1360 1377 1388 2009 2030 2049 2050 2051 2135 2136 2210 2211 2227 2230 2237 2239 2267 2268 2269 2273 2275 2276 2279 2281 2282 2286 2289 2300 2301 3109 3120 3125 3139 3141 3142 3143 3147 3162 3163 3164 3188 3189 3219 3221 3223 3226 3235 3243 3244 3245 3246 3252 3253 3255 3256 3257

SANYO

0043Code

1002 1005 1011 1014 1023 1024 1075

SANYO

0043Code

1080 1087 1090 1095 1098 1099 1119 1121 1122 1126 1127 1129 1137 1201 1227 1270 1306 2006 2027 2028 2048 2113 2117 3121 3151 4265

SAT

0067Code

4084 4094

SAT PARTNER

0067Code

4059 4086

SATCOM

0063Code

4059 4074 4088 4132 4183

SATCONN

0056Code

4311

SATEC

0065Code

4009 4020

SATECO

0056Code

4025 4059

SATELLITE

0066Code

4065

SATMASTER

0063Code

4088

TV = 1xxx - VCR/DVD = 2xxx - AUX/HI FI = 3xxx - SAT/STB = 4xxx

Page 69

MARCHE/CODICI - BRANDS/CODES - MARCAS/CODIGOS

SATRONIC

0041Code

1019

SAVEMA

0078Code

2017

SCANMAGIC

0019Code

2238

SCHNEIDER

0044Code

1005 1011 1018 1021 1024 1027 1031 1044 1052 1058 1061 1081 1086 1087 1105 1107 1149 1150 1158 1163 1172 1201 1208 1210 1255 1261 1271 1324 2017 2018 2019 2024 2049 2052 2054 2064 2080 2083 2089 2214 3065 3149 4101 4178 4190 4218 4219

SCHNEIDER

FRANCE

0044Code

1006 1010 1011 1024

SCHNEIDER

FRANCE

0044Code

1042 1058 1149

SCHWAIGER

0065Code

4009 4262

SCOTT

0015Code

1011 1113 1216 1302 2017 2027 2095 2274

SECTOR

0065Code

4241

SEDEA

0058Code

4059

SEEMANN

0058Code

4090

SEG

0012Code

1011 1019 1024 1031 1083 1086 1098 1107 1147 1261 2018 2032 2049 2072 2074 4059

SEITECH

0039Code

1257

SELECO

0045Code

1011 1015 1035 1047 1052 1058 1059 1078 1079

SELECO

0045Code

1080 1089 1102 1105 1107 1123 1124 1132 1140 1142 1149 1151 1201 1286 2002 2009 2012 2017 2024 2027 2044 2050 2052 2056 2062 2064 2072 2082 2083 2087 2093 3025 4059 4141 4156

SEMP

0002Code

1170

SENTRA

0075Code

1107 1120 2017 2049 2056 2087

SET

0074Code

1107

SETRON

0075Code

2049 2087

SHARP

0046Code

1069 1080 1089 1124 1125 1151

SHARP

0046Code

1242 1359 1374 1385 2017 2018 2028 2029 2081 2133 3017 3080 3081 3250 3251 4327

SHERWOOD

0071Code

3059 3060

SHINKO

0075Code

2018 2049

SHINTOM

0075Code

2018 2049

SHIVAKI

0038Code

1005 1011 1156 2017 2018 2081

SHNIED

0021Code

1134

SHORAI

0048Code

1084

SHOW

0004Code

1087 1134

SIAREM

0028Code

1002 1003 1005 1014 1031

SICATEL

0052Code

1051 1107

TV = 1xxx - VCR/DVD = 2xxx - AUX/HI FI = 3xxx - SAT/STB = 4xxx

Page 70

MARCHE/CODICI - BRANDS/CODES - MARCAS/CODIGOS

SICE

0047Code

1066

SIDEC

0012Code

1107

SIEMENS

0047Code

1003 1011 1026 1064 1066 1067 1073 1087 1116 1121 1122 1158 1263 2008 2011 2013 2027 2080 2082 2089 2091 2099 2100 2113 4044

SILMA

0038Code

1011

SILVA

0002Code

1024 1087 2017 2087 2089 4086

SILVER

0015Code

1024 1080 1086 1119 1134 1150 1163 1216 2027 2072

SIMKO

0078Code

2018

SINGER

0028Code

SINGER

0028Code

1002 1003 1005 1011 1014 1019 1021 1024 1031 1048 1087 1113 1140 1172 2027 2034 2054

SINUDYNE

0048Code

1002 1005 1011 1031 1044 1060 1084 1085 1086 1087 1089 1097 1105 1123 1146 1149 1164 1165 1169 1231 1240 1257 1271 2002 2024 2050 2061 2075 2077 2080 2082 2083 2095

SIREL

0028Code

1003

SKANTIC

0019Code

1001

SKARDIN

0013Code

4178

SKR

0012Code

4141

SKY

0069Code

3040 4157 4248 4251 4301 4326

SKYLAB

0065Code

4051

SKYMASTER

0060Code

4104 4145 4159 4245

SLAVA

0002Code

1024

SLIDING

0039Code

1257

SMART

0083Code

4266

SOLAVOX

0024Code

1016 1038 1107 1141 1147 2087

SONAMEC

0073Code

2018

SONIC

0001Code

1011

SONITRON

0002Code

1024 2017 2089

SONOKO

0015Code

1011 1024 1087 1150 1209 2027 2072

SONOKO

0015Code

2087

SONTEC

0044Code

1011 1061 1082 1087

SONY

0049Code

1011 1023 1068 1080 1090 1101 1185 1186 1250 1266 1301 1373 2002 2006 2013 2014 2015 2023 2034 2065 2066 2067 2073 2123 2126 2132 2206 2245 3010 3013 3051 3069 3070 3073 3074 3075 3076 3087 3088 3102 3156 3157 3166 3169 3170 3171 3178 3181 3199 4082 4246

SOUND COLOR

0081Code

1011

TV = 1xxx - VCR/DVD = 2xxx - AUX/HI FI = 3xxx - SAT/STB = 4xxx

Page 71

MARCHE/CODICI - BRANDS/CODES - MARCAS/CODIGOS

SOUND COLOR

0081Code

1134 1172 1262 1324

SOUND WAVE

0053Code

1028 1150

SOUNDMASTER

0015Code

1087

SOUTHERN

CROSS

0005Code

1061

SOWTECH

0009Code

1127

SPECIAL

0078Code

2017

SPECTRA

0009Code

1011 1197 1317

SPEKTRA

0009Code

1150 1172

SPICA

0072Code

1150

STANDARD

0015Code

1019 1024 1086 1087 1113 2072 2087

STAR

0068Code

1011 1219

STARLITE

0002Code

1087 1134 2017

STARLUX

0009Code

1011

STARLUX

0009Code

1087

STELLA

0060Code

4070

STERN

0045Code

1035 1047 1052 1058 1059 1078 1105 1123 1142 2009 2052 2056 2064 2072 2093

STM

0085Code

1361

STREAM

0058Code

4156

STRONG

0056Code

2018 2049 4011 4059 4082 4101 4102 4106 4154 4159 4195 4196 4210 4224 4226 4254 4256 4257 4286 4325 4333 4334 4335 4336

STT SONIG

0001Code

1011

STVI

0012Code

1024

STVI

0012Code

1107 4047

STZ

0073Code

2018

SUNKAI

0048Code

1011 1084 1085 1165 1209

SUNMOONSTAR

0069Code

4142 4195

SUNNY

0080Code

1087

SUNSTAR

0073Code

2018

SUNWATT

0004Code

1011

SUPERLA

0012Code

1003 1107

SUPERSONIC

0023Code

1028 1090 1134 1172 2062 3153 3154

SUPERTEC

0015Code

1011 1086 1087 2018

SUPRA

0002Code

1011 1024 1087 1130 1134 1146 1156 1174 2017 2018

SUPRA

0002Code

2049 2056 2072

SUPREME

0054Code

1072

SYC LINE

0002Code

1087

SYDNEY

0052Code

1003

SYLVANIA

0073Code

2018 2030

SYMPHONIC

0073Code

2018 2030

TADISTAR

0015Code

1086 1108

TAGRA

0059Code

4022

TALENT

0019Code

1066 1087 1209

TAMASHI

0081Code

1305

TANDBERG

0026Code

1003 1013 1034 1052 1053 1062 1084 1105 1160 4055

TANDY

0033Code

1021 1027 1048 2017

TV = 1xxx - VCR/DVD = 2xxx - AUX/HI FI = 3xxx - SAT/STB = 4xxx

Page 72

MARCHE/CODICI - BRANDS/CODES - MARCAS/CODIGOS

TANTEC

0057Code

4020 4033

TASHIKO

0020Code

1024 1027 1091 1121 2018 2024 2049 2083

TASTER

0009Code

1011 1086 1150

TATUNG

0052Code

1003 1011 1023 1024 1076 1099 1125 1135 1239 2009 2018 2024

TCL

0047Code

1310

TDA

0033Code

1324

TEAC

0053Code

3014 3043 3116 3117 3144 3145 3146 3158 3188 3189

TEAK

0053Code

1011 1024 1028 1044 1087 1105 2009 2018

TEAM

0015Code

1209

TEC

0044Code

1011 1019 1024 1058 1081 1087 1105 1107 1146 2018 2027 2049 2072 2087

TECHLINE

0075Code

2049

TECHNICA

0002Code

1086

TECHNICS

0035Code

1118 1148 2023 2026 2040 2041 2205 3104 3105 3106 3107 3175 3182 3186 3187

TECHNILAND

0063Code

1011 4088 4132

TECHNISAT

0056Code

1011 4038 4055 4065 4079 4081 4083 4090 4305

TECHNOL

0017Code

1011

TECHNOL

0017Code

1024 1028 1087 1134 1156

TECHNOSAT

0056Code

4025 4129 4166 4343

TECNIMAGEN

0009Code

1149

TECSAT

0081Code

4232

TEDELEX

0082Code

1011 1024 1087 1107 1194 1197 1243 1254 1263 1310 1356 1375 1380 2017 2038 2050 2071 2072 2230 2237 2243 2264 2267 2278 2287 2292 3226 3254

TEF

0077Code

2009

TEINEL

0015Code

1011 1107

TEK

0081Code

1309

TEKNANT

0015Code

1011 1087

TEKNIKA

0002Code

2017 2018

TEKTRONICS

0069Code

1379

TELE +

0070Code

3025 4082

TELEAVIA

0051Code

1036 1041 1049 1050 1052 1053 1054 2009 2052 2064

TELECHROM

0002Code

1209

TELECO

0069Code

4063 4306 4307

TELECOM

0060Code

4025 4070 4144 4166

TELEFAC

0049Code

1087

TELEFUNKEN

0051Code

1003 1011 1019 1036 1052 1053 1054 1065 1070 1077 1087 1093 1094

TV = 1xxx - VCR/DVD = 2xxx - AUX/HI FI = 3xxx - SAT/STB = 4xxx

Page 73

MARCHE/CODICI - BRANDS/CODES - MARCAS/CODIGOS

TELEFUNKEN

0051Code

1102 1103 1107 1110 1130 1136 1156 1192 1197 1206 1212 1213 1233 1240 1246 1288 1297 1299 1310 1316 1321 1322 1331 1345 1350 1353 1354 1355 1364 2009 2036 2039 2044 2046 2047 2052 2053 2056 2064 2069 2070 2072 2074 2078 2086 2092 2107 2108 2234 2236 2249 2252 2258 2264 2267 2270 2276 2277 2280 2283 2284 2285 2288 2298 3005 3083

TELEFUNKEN

0051Code

3112 3118 3126 3153 3154 3223 3224 3225 3227 3228 3229 3230 3231 3248 4020 4057 4146

TELEKA

0010Code

4102

TELEMASTER

0064Code

4106

TELEOPTA

0002Code

1087

TELEPOINT

0037Code

1011

TELERENT

0078Code

2009 2017 2018 2026 2087 2089 2091

TELESERVICE

0069Code

1193 3006 3020 3021 3084 4157

TELESTAR

0004Code

1087 1150 2017 2049 2056

TELESYSTEM

0058Code

2220 4101 4141

TELESYSTEM

0058Code

4225 4285 4286 4315 4319 4320 4332

TELETECH

0075Code

1019 2049

TELEVES

0059Code

4109

TELEVIDEON

0015Code

1005 1009 1011 1021 1024 1113 2027 2087

TELEWIRE

0060Code

4025 4166 4210 4244 4245 4266

TEMPEST

0073Code

1024 1086 1087 2056

TENOSAL

0075Code

2049

TENSAI

0050Code

1011 1019 1024 1031 1075 1084 1086 1087 1100 1107 1113 1133 1154 1156 1158 1166

TENSAI

0050Code

1261 2017 2018 2032 2049 2074 2089

TESLA

0052Code

1051

TESLA SLOV

0075Code

1002 1010 1011 1107

TETRAN

0011Code

1107 1113

THOMSON

0051Code

1001 1002 1006 1009 1011 1014 1021 1036 1041 1046 1049 1050 1052 1053 1054 1056 1093 1102 1107 1131 1212 1220 1229 1232 1233 1246 1259 1288 1323 2007 2009 2010 2039 2044 2045 2046 2047 2052 2053 2064

TV = 1xxx - VCR/DVD = 2xxx - AUX/HI FI = 3xxx - SAT/STB = 4xxx

Page 74

MARCHE/CODICI - BRANDS/CODES - MARCAS/CODIGOS

THOMSON

0051Code

2069 2070 2085 2086 2090 2092 2107 2108 2200 2214 3003 3004 3036 3037 3038 3039 3040 3041 3042 4008 4009 4020 4057 4082 4113 4157 4195 4209 4216 4248 4287 4317

THORENS

0037Code

4138

THORN

FERGUSON

0052Code

1003 1005 1006 1011 1016 1021 1023 1024 1027 1028 1037 1044 1045 1048 1051 1052 1054 1056 1060 1066 1067 1068 1069 1070 1071 1075 1077

THORN

FERGUSON

0052Code

1080 1086 1087 1090 1091 1092 1093 1094 1095 1099 1100 1101 1102 1105 1107 1118 1120 1122 1128 1129 1132 1135 1137 1138 1141 1146 1147 1149 1150 1167 1186 1201 1212 1230 1246 1272 1274 1287 1288 2008 2009 2016 2017 2018 2022 2027 2030 2046 2049 2052 2064 2069 2124 2125 2127 2128 2129 2131 4005 4008 4009 4019 4020 4021 4039 4057

THUNDERMAX

0060Code

3024 4055 4082 4090 4167

TLC

0047Code

1263

TMX

0019Code

4082 4263

TOBISHI

0042Code

1024 1086 1130 1134

TOBO

0002Code

1087

TOKAI

0075Code

2017 2049

TOMITA

0002Code

1024

TONNA EL.

0063Code

4088 4121 4159 4208 4315

TOPFIELD

0028Code

4264 4265

TOPVISION

0012Code

1011 1107

TOSHIBA

0053Code

1011 1024 1028 1080 1116 1120 1138 1139 1148 1150 1170

TOSHIBA

0053Code

1171 1209 1226 1280 1324 1370 2009 2015 2034 2035 2059 2091 2213 3045 3133 4057

TOTEVISION

0073Code

2017

TOWADA

0075Code

2032 2049

TPS

0079Code

4134

TRANSCONTINE

NTS

0003Code

1003 1011 1035

TRANSONIC

0076Code

1011 1108 1150 2062

TREVI

0004Code

1087 1209 2214 2258 3176

TRIAD

0067Code

1011 1051 4084 4085 4086

TRIAX

0066Code

4055 4064 4065 4184

TV = 1xxx - VCR/DVD = 2xxx - AUX/HI FI = 3xxx - SAT/STB = 4xxx

Page 75

MARCHE/CODICI - BRANDS/CODES - MARCAS/CODIGOS

TRILUX

0010Code

1011 1149 1199 1223

TRISTAR

0052Code

1011 1069 1108 4011

TRIUMPH

0003Code

1072 1146

TRIVISION

0002Code

1087

TTR

0077Code

2009

TVA

0015Code

2087

TWINNER

0004Code

2049

UHER

0044Code

1018 1021 1031 1047 1078 1113 1210 2009 2019 2054 2087

ULTRAVISION

0010Code

1049 1051 1137

ULTRAVOX

0015Code

1002 1003 1005 1011 1014 1019 1024 1031 1035 1037 1112

ULTRAVOX

0015Code

1156 1177 1179 2007 2027 2072 4025 4166

UNIC RADIO

0015Code

1003 1024 1060 1107 1127 2018 2049

UNIDEN

0068Code

4023 4024 4029 4213 4214

UNIMOR

0010Code

1011 1127 1199 1222

UNITED

0003Code

1011 1233 1255 1324 2061 2072 2226 2257 2262 2266

UNITOR

0065Code

4051

UNITRONIC

0080Code

1087

UNIVERS

0056Code

4311

UNIVERSUM

0054Code

1009 1011 1023 1024 1026

UNIVERSUM

0054Code

1028 1029 1044 1045 1056 1060 1061 1062 1065 1066 1067 1068 1072 1073 1075 1080 1084 1087 1100 1107 1110 1121 1122 1132 1147 1150 1158 1195 1225 2006 2007 2008 2009 2011 2017 2018 2019 2024 2026 2027 2049 2054 2083 2089 4044 4099 4175

UNIVIDEO

0015Code

2087

UNIVOX

0010Code

1002 1011 1016 1019 1051 1107

URANYA

0015Code

1003 1009 1011

URANYA

0015Code

1031 1087 1113 1156 2007 2017 2027

ELECTRONICS

0069Code

3123

UTAX

0002Code

1024

V TECHNOLOGY

0067Code

4086

VANGUARD

0020Code

1024 1027 1087

VAOVA

0084Code

4341

VECO

0002Code

1011 1087

VECTOR

0067Code

2038 4085

VENTANA

0060Code

4055 4063

VESTEL

0009Code

1011 1081 1149 1261

VESTEL FRANCE

0009Code

1011 1081

VEXA

0015Code

1011 1024 1087 1209 2072

TV = 1xxx - VCR/DVD = 2xxx - AUX/HI FI = 3xxx - SAT/STB = 4xxx

Page 76

MARCHE/CODICI - BRANDS/CODES - MARCAS/CODIGOS

VICEROY

0002Code

1024 1134 1158

VICTOR

0072Code

1052 2009 2052 2064 3179

VIDAR

0074Code

2027

VIDECON

0001Code

1011

VIDEO E.CLUB

0074Code

2027

VIDEO TECHNIK

0075Code

2018 2049

VIDEOLOGIC

0002Code

1024 1086

VIDEOMAC

0002Code

1024 1134

VIDEOMASTER

0015Code

2087

VIDEOTON

0033Code

1003 1011 1021 1024 1027 1051 1061 1081 1106 1107 1108 1111 1229

VIDIKRON

0045Code

1113

VIDION

0002Code

1087

VIDION

0002Code

1090 2027 2049 2072

VIDITAL

0077Code

2007

VISICABLE

0063Code

4208

VISION

0009Code

1011

VISION 2000

0004Code

1087

VISION PLUS

0078Code

1225

VISIOPASS

0060Code

3038

VISIOREX

0051Code

1003

VISIOSAT

0067Code

4025 4032 4130 4161 4193 4212 4316

VISTAR

0033Code

1045 1147

VOG

0001Code

1011

VORTEC

0056Code

4059 4080 4081

VOXSON

0055Code

1002 1009 1011 1035 1156

VOXSON

0055Code

1392

VTECH

0013Code

4162 4181

WALKIE

0045Code

1058 1105

WALTHAM

0033Code

1027

WATSON

0015Code

1005 1011 1026 1035 1063 1113 1146 1150 1261 2082

WATTRADIO

0028Code

1005 1011 1024 1031 1044 1051 1082 1087 1108 1166 2072

WEBER

0009Code

1003 1028 1031 1086 1087 1107 1150 1210

WEGA COLOR

0044Code

1014 1080

WEGAVOX

0009Code

1011 1019 1081 1087 1108

WEGAVOX

0009Code

1257 1261

WELKIN

0004Code

3025

WELLTECH

0033Code

1324

WELTBLICK

0015Code

1011 1113 1149 2017 2072

WESTA

0040Code

1021

WESTON

0009Code

1107

WEVASAT

0067Code

4085

WHARFEDALE

0056Code

1109 1329 2203 2247

WHITE

WESTINGHOUSE

0015Code

1011 1024 1028 1031 1047 1072 1078 1082 1083 1087 1107 1108 1113 1123 1127 1134 1136 1154 1209 1236 1298 2007 2017 2027 2049 2072

TV = 1xxx - VCR/DVD = 2xxx - AUX/HI FI = 3xxx - SAT/STB = 4xxx

Page 77

MARCHE/CODICI - BRANDS/CODES - MARCAS/CODIGOS

WIN

0085Code

2235

WINDSOR

0004Code

1011

WINERSAT

0067Code

4032

WINSTON

0004Code

1011 1087 1209

WINTERNITZ

0002Code

1011 1087 1156 1168 4004 4006

WIRELESS

0007Code

3065

WISI

0059Code

4022 4044 4065 4084 4090 4091 4109 4127 4128 4130 4150 4206

WORLD TECH

0038Code

1011

WORLDSAT

0069Code

4195 4209

WORLDVIEW

0002Code

1011 1087 1163

X SAT

0058Code

4133 4209

YAMAHA

0072Code

YAMAHA

0072Code

2009 2038 2134 2205 3061 3077 3140

YAMISHI

0003Code

2072

YENMADE

0080Code

1087

YOKO

0015Code

1011 1024 1052 1087 1150 2017 2018 2032 2049 2054 2087

YORK

0002Code

1086

YOSHITA

0015Code

1011 2049

YOTAKA

0015Code

1011 3115

ZAMPA

0045Code

1015

ZANELA

0075Code

2018 2049

ZANUSSI

0045Code

1035 1078 1079

ZAPBOX

0083Code

4296

ZEHNDER

0067Code

2116

ZEHNDER

0067Code

4035 4084 4182 4286

ZENGER

0085Code

2271

ZENITH

0069Code

3026

ZEPHYR

0003Code

2072

ZODIAC

0058Code

4225 4286 4308 4318 4322 4323 4324

ZOPPAS

0045Code

1035

TV = 1xxx - VCR/DVD = 2xxx - AUX/HI FI = 3xxx - SAT/STB = 4xxx
