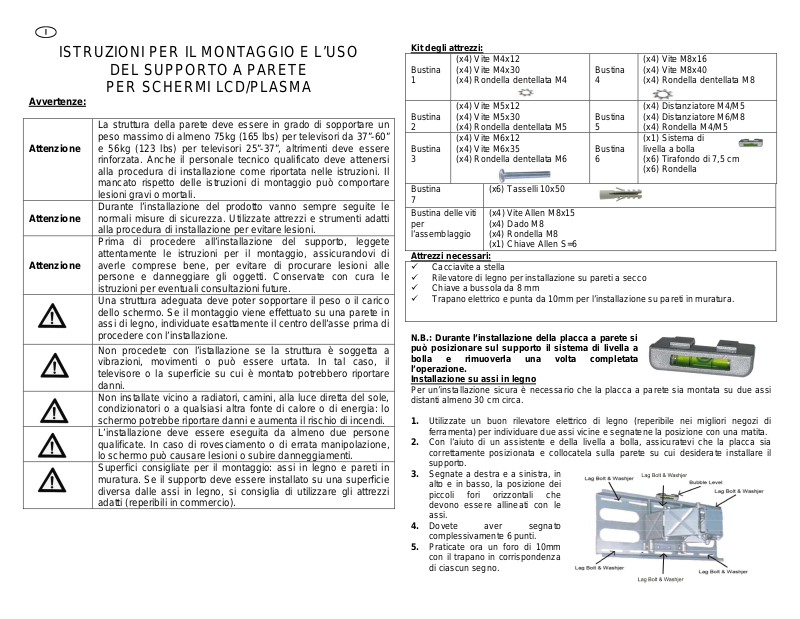

ISTRUZIONI PER IL MONTAGGIO E L’USO

DEL SUPPORTO A PARETE

PER SCHERMI LCD/PLASMA

Avvertenze:

Attenzione

Una struttura adeguata deve poter sopportare il peso o il carico

Non procedete con l’istallazione se la struttura è soggetta a

Non installate vicino a radiatori, camini, alla luce diretta del sole,

L’installazione deve essere eseguita da almeno due persone

Superfici consigliate per il montaggio: assi in legno e pareti in

La struttura della parete deve essere in grado di sopportare un peso massimo di almeno 75kg (165 lbs) per televisori da 37”-60” e 56kg (123 lbs) per televisori 25”-37”, altrimenti deve essere rinforzata. Anche il personale tecnico qualificato deve attenersi alla procedura di installazione come riportata nelle istruzioni. Il mancato rispetto delle istruzioni di montaggio può comportare lesioni gravi o mortali. Durante l’installazione del prodotto vanno sempre seguite le normali misure di sicurezza. Utilizzate attrezzi e strumenti adatti alla procedura di installazione per evitare lesioni. Prima di procedere all’installazione del supporto, leggete attentamente le istruzioni per il montaggio, assicurandovi di averle comprese bene, per evitare di procurare lesioni alle persone e danneggiare gli oggetti. Conservate con cura le istruzioni per eventuali consultazioni future.

dello schermo. Se il montaggio viene effettuato su una parete in assi di legno, individuate esattamente il centro dell’asse prima di procedere con l’installazione.

vibrazioni, movimenti o può essere urtata. In tal caso, il televisore o la superficie su cui è montato potrebbero riportare danni.

condizionatori o a qualsiasi altra fonte di calore o di energia: lo schermo potrebbe riportare danni e aumenta il rischio di incendi.

qualificate. In caso di rovesciamento o di errata manipolazione, lo schermo può causare lesioni o subire danneggiamenti.

muratura. Se il supporto deve essere installato su una superficie diversa dalle assi in legno, si consiglia di utilizzare gli attrezzi adatti (reperibili in commercio).

Kit degli attrezzi:

Bustina 1

Bustina 2

Bustina 3

Bustina 7

Bustina delle viti per l’assemblaggio

Attrezzi necessari:



 Rilevatore di legno p  Chiave a bussola da 8 mm



N.B.: Durante l’installazione della placca a parete si può posizionare sul supporto il sistema di livella a bolla e rimuoverla una volta completata l’operazione. Installazione su assi in legno

Per un’installazione sicura è necessario che la placca a parete sia montata su due assi distanti almeno 30 cm circa.

1. Utilizzate un buon rilevatore elettrico di legno (reperibile nei migliori negozi di

2. Con l’aiuto di un assistente e della livella a bolla, assicuratevi che la placca sia

3. tra e a sinistra, in

4. Dovete aver segnato

(x4) Vite M4x12 (x4) Vite M4x30 (x4) Rondella dentellata M4

(x4) Vite M5x12 (x4) Vite M5x30 (x4) Rondella dentellata M5 (x4) Vite M6x12 (x4) Vite M6x35 (x4) Rondella dentellata M6

(x6) Tasselli 10x50

(x4) Vite Allen M8x15 (x4) Dado M8 (x4) Rondella M8 (x1) Chiave Allen S=

Cacciavite a stella

er installazione su pareti a secco

Trapano elettrico e punta da 10mm per l’installazione su pareti in muratura.

ferramenta) per individuare due assi vicine e segnatene la posizione con una matita. correttamente posizionata e collocatela sulla parete su cui desiderate installare il

supporto. Segnate a des alto e in basso, la posizione dei piccoli fori orizzontali che devono essere allineati con le assi.

complessivamente 6 punti. Praticate ora un foro di 15. 0mm con il trapano in corrispondenza di ciascun segno.

Bustina 4

Bustina 5

Bustina 6

(x4) Vite M8x16 (x4) Vite M8x40 (x4) Rondella dentellata M8

(x4) Distanziatore M4/M5 (x4) Distanziatore M6/M8 (x4) Rondella M4/M5 (x1) Sistema di livella a bolla (x6) Tirafondo di 7,5 cm (x6) Rondella

Page 2

6. Con l’aiuto di un assistente, collocate la placca sulla parete e allineate i fori per il montaggio con i fori praticati nella parete.

7. Inserite un tirafondo e una rondella in ciascun foro e nella parete.

8. Stringete con la chiave a bussola girando in senso orario fino a serrare

completamente.

ATTENZIONE: Non stringete eccessivamente per evitare di danneggiare inutilmente la parete. Evitate una torsione eccessiva.

ATTENZIONE: Non lasciate la placca fino a quando non è stata adeguatamente assicurata alla parete.

Installazione su parete in muratura. N.B.: Per l’installazione su pareti in muratura devono essere utilizzati gli appositi

tasselli per il fissaggio a parete(solo per fissaggio a parete piena).

1. Collocate la placca sulla parete utilizzando il sistema a livella per posizionarla

correttamente.

2. Segnate i 6 fori che saranno utilizzati per fissare il supporto e riponete la placca.

3. Con il trapano elettrico e la punta da 10mm praticate i 6 fori.

4. Inserite in ciascun foro un tassello per pareti in muratura.

5. Se necessario, servitevi di un martello per inserire delicatamente ciascun tassello a

filo con la parete.

6. Una volta posizionati tutti i tasselli riposizionate la placca.

7. Inserite una vite tirafondo e una rondella attraverso la placca in ciascun tassello.

8. Stringete soltanto quando tutte le viti sono in posizione.

Assemblaggio della placca del televisore

Dopo aver installato la placca a paret e dovrete fissarvi sopra la placca del televisore.

1. Tirate verso l’esterno le placche di connessione.

2. Unite la placca del televisore alla parte frontale delle

placche di connessione, assicurandovi che i 4 fori inter ni 75x75mm siano allineati con i 4 fori frontali.

3. Collegate quindi la placca del televisore con la parte frontale inserendo 4 viti Allen M8X15 nelle rondelle M8 nella parte frontale delle placche di connessione del televisore e stri ngetele con un dado M8.

4. Assicuratevi di aver stretto bene ciascuna delle 4 viti prima di procedere con la prossima fase.

Installazione dei bracci del televisore

1. Nel kit troverete viti con diametri e lunghezze

diversi che vi permetteranno di eseguire correttamente l’installazione.

2. Posizionate il televisore su una superficie morbida e liscia e localizzate i fori filettati per il montaggio collocati sul retro dello schermo.

3. Scegliete la vite più adatta, verificando con una cannuccia o uno stuzzicadenti la lunghezza del foro. Se il retro del televisore è curvo o convesso è necessario utilizzare un distanziatore.

N.B.: Scegliete il distanziatore più adatto alla curvatura per mantenere i bracci il più possibile vicini allo schermo.

4. Collocate il distanziatore tra i bracci del telaio e il televisore.

5. Se state usando le viti più piccole (M4, M5 o M6) è consigliabile utilizzare una

rondella per ciascuna vite al fine di rendere la struttura più stabile.

Installazione finale

Agganciate ciascun braccio al televisore allineando i fori che si trovano su di esso con i fori filettati sul pannello posteriore del televisore, inserendo le viti in entrambi e avvitando in senso orario sino a quando non risulteranno completamente inserite.

1. Avvitate con il cacciavite a stella.

ATTENZIONE: Per portare a termine questa

fase è necessaria la presenza di due persone.

2. Per completare l’installazione del supporto per schermi Lcd/Plasma, disponete con cautela i bracci del televisore sopra la barra superiore e inferiore del telaio.

3. Attenzione: le viti di sicurezza non devono essere avvitate mentre collocate il televisore sul supporto.

4. Altra caratteristica del supporto a parete è la sicura che non permette di rimuovere il televisore dalla sbarra orizzontale. Per utilizzare la sicura è sufficiente avvitare le viti al di sotto dei bracci del televisore e stringerle bene.

Funzionamento e regolazione

Potete regolare l’inclinazione del televisore utilizza ndo le manopole collocate a destra e a sinistra dei bracci del televisore.

1. Innanzi tutto, ruotate le manopole in senso antiorario per allentare le barre del telaio.

2. Per regolare l’inclinazione del supporto verso l’alto, spingete sulla traversa superiore per inclinare il supporto a vostro piacimento, quindi ruotare leggermente la manopola fin o alla sua chius ura. Per regolare l’inclinazione del supporto verso il basso, spingete sulla traversa inferiore per inclinare il supporto a vostro piacimento, quindi ruotare leggermente la manopola fino alla sua chiusura.

3. Quando avrete regolato correttamente il supporto in base alla necessità, stringete nuovamente il telaio ruotando le manopole in senso orario.

Per una corretta visualizzazione dello schermo, possono essere effettuate altre regolazioni: basta spostare il televisore verso destra o sinistra, sping erlo indietro o tirarlo in avanti. Si può ottenere un’inclinazione laterale, destra o sinistra, di 30 gradi o distanziare il televisore dal muro da un min. di 120 mm a un max. di 301.

Page 3

LCD/PLASMA MOUNT INSTALLATION

AND OPERATION INSTRUCTIONS

Warning Statements

Warning

Do not install on a structure that is prone to vibration, movement or

Do not install near heater, fireplace, direct sunlight, air conditioning

At least two qualified people should perform the installation

Recommended mounting surfaces: wooden studs and solid-flat

The wall structure must be capable of supporting at least a maximum weight of 75kgs(165lbs) for 37”-60” televisions and 56kgs(123lbs) for 25”-37” televisions. If not, the wall must be reinforced. Proper installation procedure by a qualified service technician, as outlined in the installation instructions, must be adhered to. Failure to do so could result in serious personal injury, or even death. Safety measures must be practiced at all times during the installation of this product. Use proper safety gear and tools for the installation procedure to prevent personal injury. Prior to the installation of this product, the installation instructions should be read and completely understood. The installation instructions must be read to prevent personal injury and property damage. Keep these installation instructions in an easily accessible location for future reference. A secure structure must support the weight or load of the display, When mounting to a wall that contains wooden studs, dead center of the wooden stud must be confirmed prior to installation.

chance of impact. Failure to do so could result in damage to the display and/or damage to the mounting surface.

or any other source of direct heat energy. Failure to do so may result in damage to the display and could increase the risk of fire.

procedure. Injury and/or damage can result from dropping or mishandling the display.

concrete. If the mount is to be installed on any surface other than wooden studs, use suitable hardware (which is commercially available).

Hardware kit:

Bag 1

Bag 2

Bag 3

Bag 7 (x6) Concret anchor 10x50

Assembling Screws bag

Tools Required:

 Phillips Head Screw driver  Stud finder for drywall installation  5/16” Socket and Wrench  Electric drill and 10mm masonry bit for concrete/brick installation

Note: You need to put the bubble level system on the pipe when you install the wall plate and take it away after you finish installation.

Wood Stud Installation

For secure wood stud mounting, the wall plate must be mounted to two studs at least 12” apart.

1. Use a high-quality electronic stud finder (commercially available) to locate two adjacent studs and mark their locations with a pencil.

2. With the help of an assistant, and using the bubble level to ensure the wall plate is level, position the wall plate against the wall in the desired mounting location.

3. Mark the right, upper and lower and the left (upper and lower), positions of the small horizontal slots that are in alignment with the studs.

4. You should mark six positions total.

5. Next, pre-drill a 10mm hole in the wall stud at each marked location.

6. With the help of an assistant, position the wall plate against the wall and line up the mounting slots with drilled holes.

(x4) M4x12 Bolt (x4) M4x30 Bolt (x4) M4 Lock Washer

(x4) M5x12 Bolt (x4) M5x30 Bolt (x4) M5 Lock Washer (x4) M6x12 Bolt (x4) M6x35 Bolt (x4) M6 Lock Washer

(x4) 8x15 Allen Screw (x4) M8 Nut (x4) M8 Washer (x1) S=6 Allen Wrench

Bag 4

Bag 5

Bag 6

(x4) M8x16 Bolt (x4) M8x40 Bolt (x4) M8 Lock Washer

(x4) M4/M5 Spacer (x4) M6/M8 Spacer (x4) M4/M5 Washer (x1) Bubble Level System (x6) 3” Lag Bolt (x6) Washer

Page 4

7. For each location, insert a lag bolt and washer into the wall.

8. Tighten bolt with an open ended socket wrench by turning clockwise until tight.

CAUTION:

wall. Avoid excessive torque. CAUTION: Do not release the wall plate until it is properly mounted and secured to the wall.

Concrete/Brick Installation NOTE: The concrete anchors must be used for concrete installation. They can be purchased at your local hardware store.

1. Begin by placing the wall plate into position against the wall, using the bubble level to

2. Mark off six holes to be used for securing the mount and place the wall plate aside.

3. Next, drill holes using an electric drill and 10mm masonry bit.

4. Insert a concrete anchor into each hole.

5. If necessary, a hammer can be used to lightly tap each anchor into place so that they

6. Once all of the anchors are in place, move the wall plate back into position.

7. Attach the nut onto the threaded shaft that is protruding from the wall.

8. Do not tighten until all nuts are in place.

TV Plate Assembling

After you install the wall plate on your wall, you need assemble the TV plate to the wall plate

1. Pull out the connecting plates forwards

2. Attach the TV plate to the front piece of the connecting plates, making sure inner four

3. Then connect the TV plate with the front

4. Make sure all four pieces screws has been

Display Bracket Installation

1. To ensure optimal installation, this kit

2. at surface, and locate the threaded mounting

3. Determine which screw is the correct length by carefully inserting a straw, or

4. If your display has a curved back or a recessed

5. bracket

6. If a smaller screw is being used(M4,M5 or M6), please

Do not over-tighten bolts-doing so may cause unnecessary damage to the

keep it level.

are flush with the wall.

holes 75x75mm fitting to the four holes on the front plate. piece by inserting 4pcs M8X15 Allen Screws

into M8 washers, TV plate, front piece of the connecting plates and finally tightened with M8 nuts.

tightened before you go for next step.

includes various screws of different diameters an Place your TV screen down on a soft, fl points that are located on the back of the display.

toothpick, and mark how deep the mounting point is. thread mounting point, a spacer must be used.

NOTE: Select the spacer that is closest in depth to the recess to keep your bracket as close to the display as possible. Place the spacer between the mounting and the display.

for added stability

d lengths.

use a washer with each scr

inal Installation

Attach each brack threaded inserts on the back panel of your display, inserting the screws through both and turning clockwise until they are fully inserted.

1. Tighten with a Phillips head screw driver.

CAUTION:

for this step.

2. To complete the installation your new lcd/plasma mount, carefu and lower mounting crossbars. Making sure that the safety-bar is not in place when placing the television on the

3. mount

ration a

pe nd Adjustment

You can adjust the tilt of you hand side and left-hand side of the T

1. First, turn the tension knobs counter-clockwise to loosen the mounting crossbars.

2. To tilt the mount up, press the right knob as you pull on the lower part, while at the same time pushing on the upper crossbar to tilt the mount to the position you want, then release the knob and push slightly until it locked. To tilt the mount down, press the right knob as you pull on the

3. upper crossbar, while at the same time pushing on the lower cr mount to the position you want, then release the knob and push s li ghtly until it l ocked . Once the desired level of tilt is achieved, retighten the mount b y turning the tension

4. knobs clockwise.

th n be made by simple pushing your TV rightward, leftward or

er viewing adjustments caO backward and pulling forward. You can get 30 degree l eft or right side view, or make your TV from the wall Max.301mm or Min. 120mm.

Other feature of your display mount is the lock designed to preven television from being removed from the crossbar. To use the security function, you only need to thread the screws under the TV brackets till it locked the bracket tightly.

et to the display by aligning the holes on each bracket, with the

Two people are required

r television by using the tension knob located on the right-

lly place the television brackets over the upper

V brackets.

ssbar to tilt the

t your

Page 5

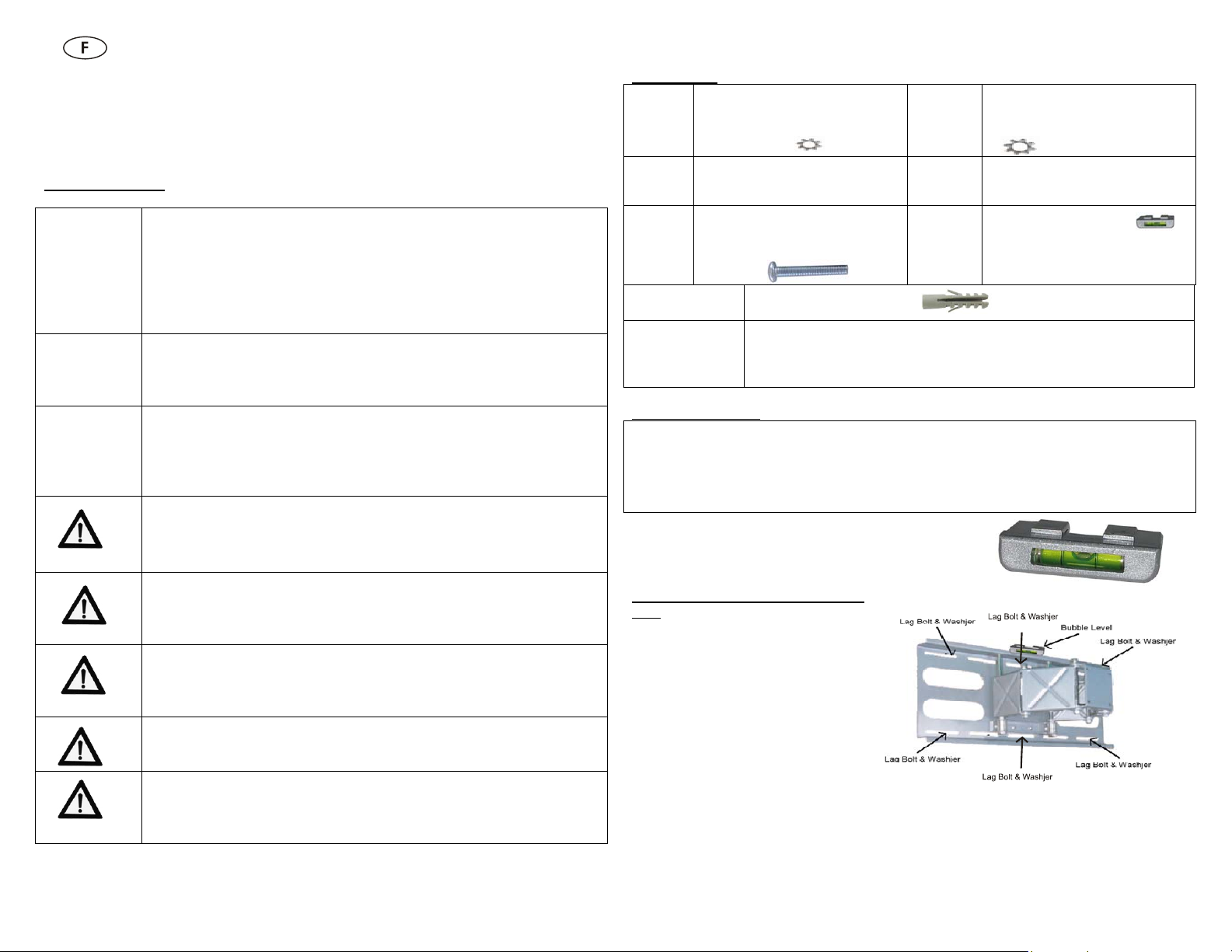

INSTRUCTIONS POUR LE MONTAGE ET

L’UTILISATION

DU SUPPORT MURAL

POUR ECRANS LCD/PLASMA

Avertissements:

Attention

Une structure adéquate doit pouvoir supporter le poids et la

Ne pas réaliser l’installation si la structure est sujette à des

Ne pas installer à la lumière directe du soleil ou à proximité de

L’installation doit être réalisée par au moins deux personnes

Surfaces conseillées pour le montage: ossatures en bois et murs

La structure du mur doit pouvoir supporter un poids maximal d’au moins 75 kg (165 lbs) pour des téléviseurs de 37”-60” et de 56 kg (123 lbs) pour les téléviseurs de 25”-37”, sinon il faut la renforcer. Même le personnel technique qualifié doit suivre la procédure d’installation reportée dans ces instructions. Le non respect des instructions de montage peut entraîner des blessures graves voire mortelles. Lors de l’installation du produit, il faut toujours suivre les mesures de sécurité normales. Utiliser des outils et des instruments adaptés à la procédure d’installation pour éviter toute blessure. Avant de commencer l’installation du support, lire attentivement les instructions de montage en s’assurant de bien les avoir comprises afin d’éviter toute blessure de personnes et tout endommagement d’objets. Conserver scrupuleusement cette notice pour toute éventuelle consultation future.

charge de l’écran. Si le montage est réalisé sur un mur avec ossature en bois, déterminer avec exactitude le centre du montant avant de procéder à l’installation.

vibrations, des mouvements ou peut être heurtée. Le téléviseur et/ou la surface sur laquelle il est monté pourraient dans ce cas être endommagés.

radiateurs, de cheminées, de climatiseurs ou de toute autre source de chaleur ou d’énergie. L’écran pourrait entraîner des dommages et augmenter le risque d’incendie.

qualifiées. S’il venait à basculer ou à être mal manipulé, l'écran pourrait entraîner des blessures ou être endommagé.

en maçonnerie. Si le support doit être installé sur une surface autre qu’une ossature en bois, il est recommandé d’utiliser les outils adéquats (disponibles dans le commerce).

Kit d’outils:

Sachet 1

Sachet 2

Sachet 3

Sachet 7

Sachet de vis pour l’assemblage

Outils nécessaires:

 Tournevis crucif  Détecteur de montants pour les installations sur des murs en pierres sèches  Clé à douille de 8 mm  Perceuse électrique avec mèche de 10mm pour toute installation sur de s murs en

NB: Lors de l’installation de la plaque murale, on peut placer le niveau à bulle sur le support et l’enlever une fois l’opération terminée.

In ature en stallation sur une oss bois

Pour une installation sûre, il faut que la plaque murale soit montée sur deux montants distants d'au moins 30 cm environ.

1. Utiliser un bon détecteur

2. A l’aide d'un assistant et du

3. Marquer à droite, à gauche, en haut et en bas les positions des petits trous

4. Il y a au total 6 points à marquer.

(x4) Vis M4x12 (x4) Vis M4x30 (x4) Rondelle crantée M4

(x4) Vis M5x12 (x4) Vis M5x30 (x4) Rondelle crantée M5 (x4) Vis M6x12 (x4) Vis M6x35 (x4) Rondelle crantée M6

(x6) Chevilles 10x50

(x4) Vis Allen M8x15 (x4) Ecrou M8 (x4) Rondelle M8 (x1) Clé Allen S=

orme

maçonnerie.

électrique de montants (vendu dans les meilleures quincailleries) pour repérer deux montants voisins puis marquer leur emplacement au crayon.

niveau à bulle, s’assurer que la plaque soit bien correctement positionnée et la placer sur le mur où l’on souhaite installer le support.

horizontaux qui doivent être alignés avec les montants.

Sachet 4

Sachet 5

Sachet 6

(x4) Vis M8x16 (x4) Vis M8x40 (x4) Rondelle crantée M8

(x4) Entretoise M4/M5 (x4) Entretoise M6/M8 (x4) Rondelle M4/M5 (x1) Niveau à bulle (x6) Tire-fond de 7,5 cm (x6) Rondelle

Page 6

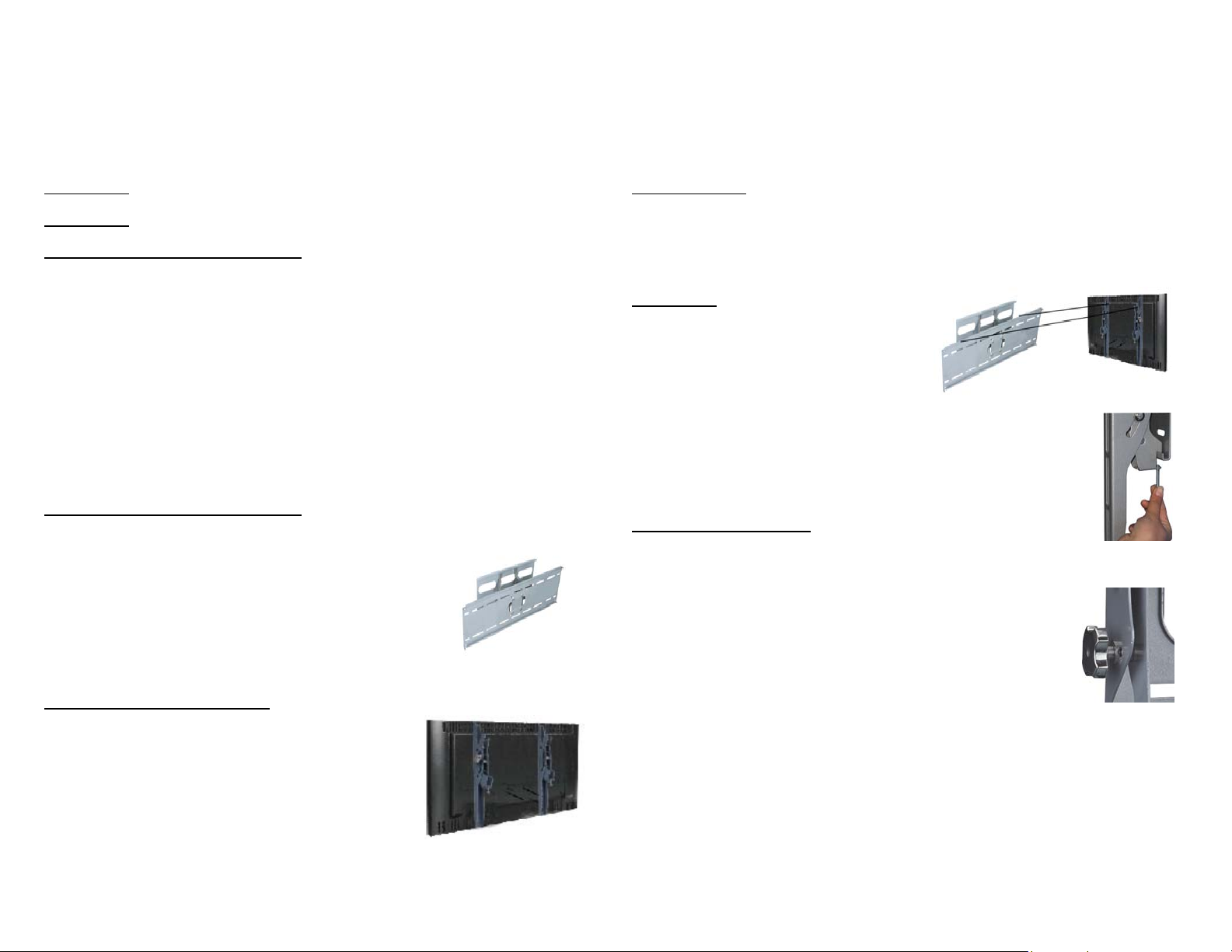

5. Percer alors un trou de 10mm réalisée.

6. Avec l’aide d’un assistant, mettre pour le montage avec les trous déjà ré

7. Insérer un tire-fond et une rondelle a

8. Serrer avec la clé à douille en to

jusqu’à ce que tout soit bien fermement e

ATT

ENTION:

. Eviter toute torsion excessive.

mur

ENTION:

ATT Ne pas arrêter de tenir la plaque jusqu’à ce qu’elle soit bien fixée au mur.

t .

Ins allation sur un mur en maçonnerie

Pour toute installation sur des murs en maçonnerie, il faut utiliser les chevilles

NB: prévues à cet effet (uniquement pour les fixations à des murs pleins).

1. Positionner la plaque sur le mur en utilisant le niveau à bulle pour qu'elle soit bien

correctement en place.

2. Marquer l’emplacement des 6 trous qui seront utilisés pour fixer le support et remettre la plaque.

3. Réaliser les 6 trous à l’aide de la perceuse électrique avec la mèche de 10mm.

4. Insérer dans chaque trou une cheville pour murs en maçonnerie.

5. Se servir si nécessaire d’un marteau pour insérer délicatement chaque ch

fleur de mur.

6. Une fois que toutes les chevilles ont été bien mises en place, remettre la plaque.

7. Insérer une vis tire-fond et une rondelle à travers la plaque dans chaque chevil le.

8. Ne serrer que lorsque toutes les vis sont bien en place.

Assemblage de la plaque du téléviseur

Après avoir installé la plaque murale, il faut

. Tirer vers l’extérieur les plaques de co

2. Rapprocher la plaque du téléviseur de la partie frontale

des plaques de connexion en s’assurant que les 4 trous internes 75x75mm soient bien alignés avec les 4 trous frontaux.

3. Assembler alors la plaque du téléviseur avec la partie frontale en insérant 4 vis Allen M8x15 dans les rond elles M8 dans la partie frontale des plaques de connexion du téléviseur et les serrer avec un écrou M8.

4. Vérifier que les 4 vis sont toutes bien serrées avant de passer à la phase suivante.

Ins allation des bras du téléviseur

1. Le kit comprend des vis de différents diamètres et

longueurs afin de permettre de réaliser correctement l’installation.

. Placer le téléviseur sur une surface lisse et

moelleuse puis localiser les trous filetés pour le montage qui sont situés à l’arrière de l’écran.

3. Choisir les vis les plus adéquates en vérifiant une paille ou un cure-dent la longueur du trou. Si l’arrière du téléviseur est courbe ou convexe, il faut utiliser une entretoise.

Ne pas serrer excessivemen

vec la perceuse au niveau de chaque marque

en place la plaque sur le mur et aligner l es trous

alisés dans le mur.

u niveau de chaque trou et dans le mur.

urnant dans le sens des aiguilles d’une montre

n place.

t pour éviter d’endommager inutilement le

eville à

fixer par-dessus la plaque du téléviseur.

nnexion.

avec

NB: Choisir l’entretoise s’adaptant le mieux à la courbure soient le plus près possible de l'écran.

Placer l’entretoise entre les bras de l’armature et le téléviseur.

5. Si l’on utilise les vis les plus petites (M4, M5 ou M6), il est recommandé d'utiliser un rondelle pour chaque vis afin de

Ins allation finale

rocher chaque bras au téléviseur en alignant les trous

Acc c les trous filetés sur le panneau arrière du téléviseur, en i

n ne montre jusqu'à ce qu'elles

d'e tre eux et en les vissant dans le s ens des aiguilles d'u soie

nt complètement insérées.

1. Visser avec le tournevis cruciforme.

ATT

ENTION:

se, la présence de deux personnes est

pha néc

essaire.

Pou

r terminer l’installation du support pour écrans Lcd/Plasma, disposer avec précaution les bras du téléviseur au-dessus de la barre supérieure et inférieure de l’armature.

2. Attention: les vis de sécurité ne doivent pas être vissées pendant

que l'on place le téléviseur sur le support.

3. Le support mu

permettant d’empêcher d'enlever le téléviseur de la barre horizontale. Pour utiliser cette sécurité, il suffit de visser les vis en dessous des bras du téléviseur et de bien les serrer.

tionnement et réglage

Fonc

o s pouvez régler l’inclinaison du télé

V u viseur en utilis situées à droite et à gauche des bras du télévise

1. Faire tout d’abord tourner les poignées dans

aiguilles d’une montre pour desserrer les ba

2. Pour régler l’inclinaison du support vers le

barre transversale supérieure pour inclin guise puis tourner légèrement la poigné Pour régler l’inclinaison du support vers le bas, appuyer sur la barre transversale inférieure pour incliner le support à votre guise puis tourner légèrement la poignée jusqu’au maximum.

3. Une fois le support bien réglé conformément aux nécessités, serre

l’armature en faisant tourner les poignées dans le sens des aiguilles d’un

ou ges peuvent également être

r une bonne visualisation de l’écran, d’autres régla

P réalisés: il suffit de déplacer l arrière ou de le tirer en ava gauche, de 30 degrés, ou éloigner le téléviseur du m ur d’un min. de 12

e 301 mm. d

Pour mener à terme cette

ral présente une autre caractéristique: une sécurité

nt. On peut obtenir une inclinaison latérale

renforcer la stabilité de la structure.

se trouvant sur ceux-ci ave

nsérant les vis dans chacun

ant les poignées

ur.

le sens contraire des rres de l’armature. haut, appuyer sur la

er le support à votre e jusqu’au maximum.

e téléviseur vers la droite ou la gauche, de le pouss er en

pour que les bras

r à nouvea

e montre.

, à droite ou à

0 mm à un max.

Page 7

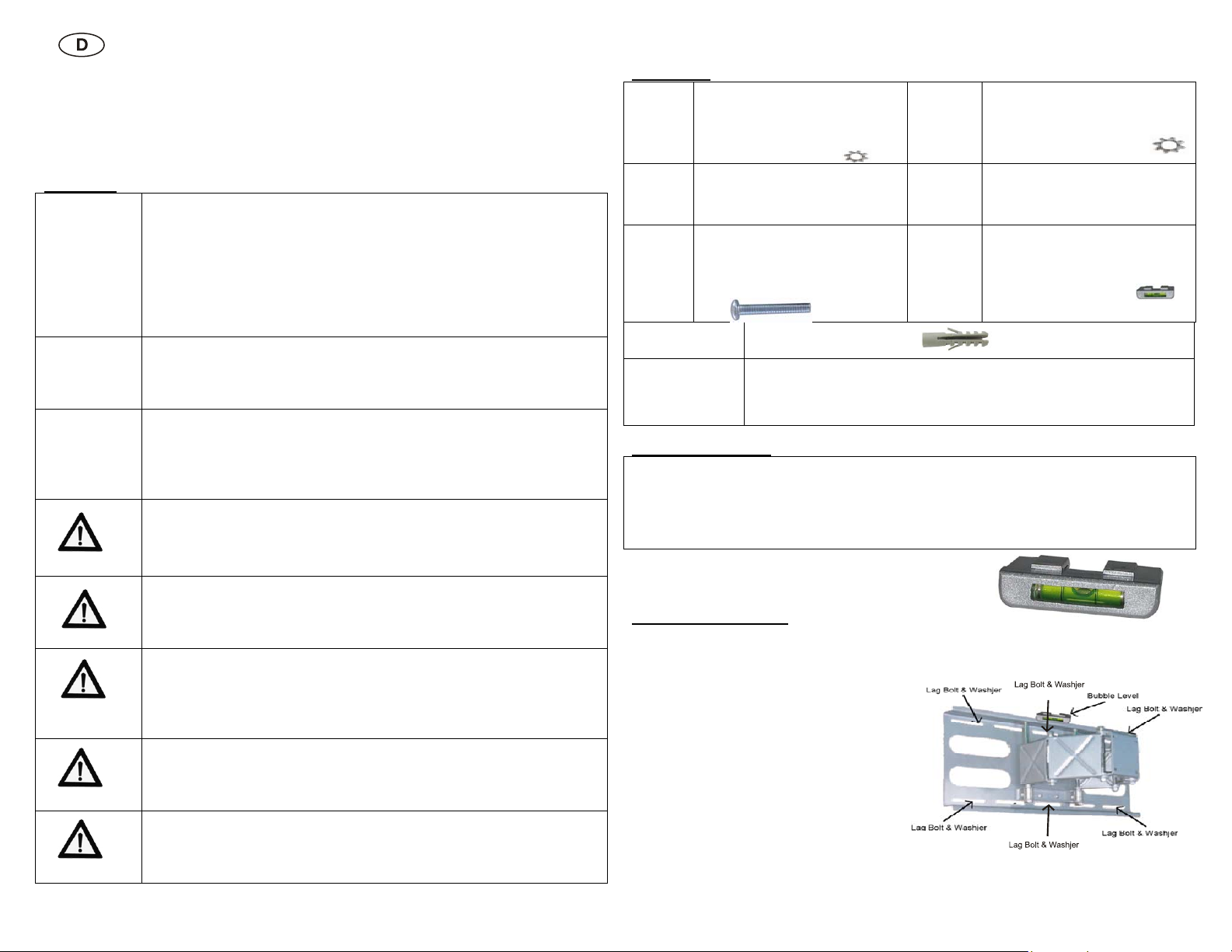

MONTAGE- UND GEBRAUCHSANLEITUNG

FÜR WANDHALTERUNG FÜR LCD/PLASMA

BILDSCHIRME

Kit Zubehör:

Beutel 1

(x4) Schraube M4x12 (x4) Schraube M4x30 (x4) gezahnte Unterlegscheibe M4

Beutel 4

(x4) Schraube M8x16 (x4) Schraube M8x40 (x4) gezahnte Unterlegscheibe M8

Hinweise:

Achtung

Eine adäquate Struktur muss dem Gewicht oder der Belastung

Installieren Sie das Gerät nicht, wenn die Struktur Vibrationen

Nicht in der Nähe von Heizkörpern, Kaminen, unter direkter

Bei der Installation ist die Präsenz von wenigstens zwei

Für die Montage geeignete Oberflächen: Holzlatten oder

Die Mauerstruktur muss einem Gewicht von mindestens 75 kg (165 lbs) für TV-Geräte von 37-60 Zoll und von mindestens 56 kg (123 lbs) für TV-Geräte von 25-37 Zoll standhalten, andernfalls muss die Mauer verstärkt werden. Auch das technische Fachpersonal muss sich an die in den Anleitungen erklärte Vorgangsweise bei der Installation halten. Werden die Montageanleitungen nicht befolgt, kann das zu schweren oder tödlichen Verletzungen führen. Während der Installation sind die üblichen Sicherheitsvorkehrungen zu befolgen. Verwenden Sie zur Installation geeignetes Werkzeug, um Verletzungen zu vermeiden. Bevor Sie mit der Installation der Halterung beginnen, lesen Sie aufmerksam die Montageanleitung und versichern Sie sich, dass Sie diese gut verstanden haben, um Verletzungen der Personen und Beschädigungen des Materials zu vermeiden. Bewahren Sie die Anleitungen sorgfältig für künftige Konsultationen auf.

des Bildschirms standhalten. Wenn die Montage an einer Holzlattenwand vorgenommen wird, messen Sie zuerst die Mitte der Latte aus, bevor Sie mit der Installation beginnen.

oder Bewegungen ausgesetzt ist oder wenn man an sie anstoßen kann. In diesen Fällen kann das TV-Gerät oder die Oberfläche, an der es montiert wurde, beschädigt werden.

Sonneneinstrahlung, in der Nähe von Klimaanlagen oder anderen Wärme- oder Energiequellen installieren. Der Bildschirm könnte dadurch beschädigt werden und es besteht erhöhte Brandgefahr.

Fachleuten notwendig. Sollte der Bildschirm von der Wand fallen oder falsch manipuliert werden, besteht die Gefahr von Verletzungen der Personen oder Beschädigungen des Geräts.

Mauern. Wenn die Halterung an einer Oberfläche installiert werden muss, die keine Holzlatten vorsieht, ist der Gebrauch von geeignetem Werkzeug ratsam (im Handel erhältlich).

Beutel 2

Beutel 3

Beutel 7

Beutel mit Schrauben für Montage

Benötigtes Werkzeug:

 Sternschrauben  Holzdetektor zur Installation an Trockenmauerung  Schraubschlüssel 8 mm  Elektrischer Bohrer und 10 mm Bohrerspitze zur Installation an gemauerten Wänden.

N.B.: Während der Installation der Wandplatte kann die Wasserwaage an der Halterung angebracht und nach der Arbeit wieder entfernt werden.

Installation an Holzlatten

Für eine sichere Installation is cm voneinander entfernten Holz

1. Verwenden Sie einen guten

2. Mit der Hilfe einer zweiten Person und

3. Markieren Sie rechts und links, oben

(x4) Schraube M5x12 (x4) Schraube M5x30 (x4) gezahnte Unterlegscheibe M5 (x4) Schraube M6x12 (x4) Schraube M6x35 (x4) gezahnte Unterlegscheibe M6

(x6) Dübel 10x50

(x4) Allen-Schraube M8x15 (x4) Mutter M8 (x4) Unterlegscheibe M8 (x1) Allen-Schlüssel S=6

zieher

t es notwendig, dass die Wandplatte auf zwei mindestens ca. 30

latten montiert wird.

elektrischen Holzdetektor (im Fachhandel erhältlich), um zwei nebeneinander liegende Latten ausfindig zu machen und markieren Sie die Positionen mit einem Bleistift.

der Wasserwaage ko dass die Platte korrekt positio und legen Sie sie an die Wand, wo Sie die Halterung installieren wollen.

und unten die Position der kleinen horizontalen Löcher, die mit den Latten in Übereinstimmung gebracht werden müssen.

ntrollieren Sie,

niert ist

Beutel 5

Beutel 6

(x4) Abstandhalter M4/M5 (x4) Abstandhalter M6/M8 (x4) Unterlegscheibe M4/M5

(x1) Wasserwaage (x6) Dübelschraube 7,5 cm (x6) Unterlegscheibe

Page 8

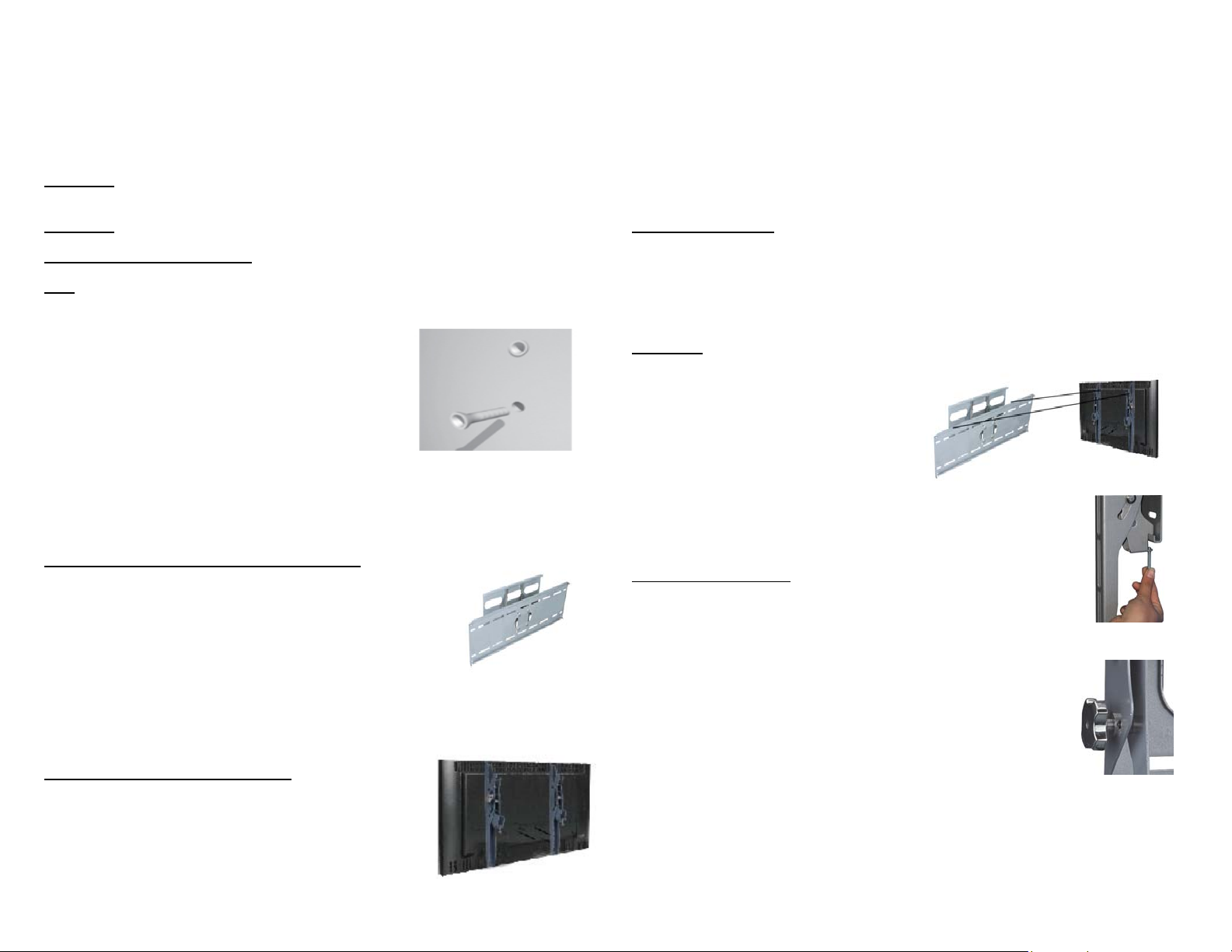

4. Insgesamt müssen Sie 6 Punkte markiert haben.

5. Bohren Sie nun mit dem 10mm Bohrer an den Markierungen jeweils ein Loch.

6. Mit der Hilfe einer zweiten Person halten S

Löcher in der Halterung mit denen in der Wan

7. e Unterlegscheibe in jedes Loch

Stecken Sie nun eine Dübelschraube und ein

8. Z chlüssel im Uhrzeigersinn an, bis

iehen Sie die Schrauben mit dem Schraubs

sie f

est sitzen.

ACH

Ziehen Sie die Schrauben nie zu fest an, das kann die Wand unnötig

TUNG:

beschädigen. Vermeiden Sie ein Überdrehen

e Platte an die Wand und bringen Sie die

ie di

d in Übereinstimmung.

der Schrauben.

ACH

Lassen Sie die Platte nicht los, be

TUNG:

vor sie an der Wand festgeschraubt ist.

allation an gemauerter Wand.

Inst

B. Für die Installation an gemauerten W

N. :

wendet werden (nur zur Montage an Vo

ver llziegel- oder Betonmauern).

Halten Sie die Platte an die Wand und benutz

1. en Sie zur korrekten Positionierung die

änden müssen die dafür vorgesehenen Dübel

Wasserwaage.

2. Markieren Sie die 6 Löcher, die zur Fixierung der Halterung dienen, und legen Sie die Platte wieder zur Seite.

3. Mit dem elektrischen 10 mm Bohrer bohren Sie nun die 6 Löcher in die Wand.

4. Stecken Sie in jedes Loch einen Dübel für gemauerte

Wände.

5. Verwenden Sie wenn nötig einen Hammer, um die

Dübel so weit in die Mauer zu treiben, bis sie nicht mehr hervorstehen.

6 . Wenn alle Dübel angebracht wurden, legen Sie die Platte an. 7

. Stecken Sie durch die Platte in jeden Dübel jeweils eine Dübelschraube und

eine

Unterlegscheibe.

. Ziehen Sie die Schrauben erst an,

wenn Sie alle in Position gebracht haben.

Montage der Platte zur Aufhängung des TV-Geräts

dem Sie die Wandplatte angebracht haben, müssen Sie nun

Nach die Platte zur Aufhängung des TV-Geräts daran montieren.

1. Ziehen Sie die Verbindungsplatten nach außen.

Verbinden Sie die Platte zur Aufhängung des TV-Geräts der Vorderseite der Verbindungsplatten. Achten Sie darauf, dass die 4 inneren Löcher 75x75mm mit de

mit

dabei

n 4

frontalen Löchern übereinstimmen.

3. Verbinden Sie die Platte zur Aufhängung des TV Allen-Schrauben M8X15 in die Unterlegscheiben M8

-Geräts mit der Vorderseite, indem Sie 4 und dann in die Vorderseite der

Verbindungsplatten stecken und mit einer Mutter M8 festmachen.

4. Kontrollieren Sie, dass alle 4 Schrauben fest sitzen, bevor Si

e we

iter machen.

Installation der Tragearme am TV-Gerät

1. Für eine korrekte Installation finden Sie in diesem Kit

Schrauben verschiedener Längen und Durchmesser.

2. Stellen Sie das TV-Gerät auf eine weiche und glatte Unterlage und suchen Sie die mit Schraubenwindungen versehenen Löcher für die Montage auf der Rückseite des Bildschirms.

3. Wählen Sie die geeigneten Schrauben, indem

Sie mit einem Zahnstocher oder einem Trinkhalm die Länge des Lochs abmessen. Wenn die Rückseite des TV-Geräts gewölbt oder konvex ist, müssen Sie einen Abstandhalter verwenden.

N.B.: Wählen Sie den Abstandhalter, der sich der Wölbung am besten anpasst, damit die Tragearme so nah wie möglich am Gerät bleiben.

Bringen Sie den Abstandhalter zwischen den Tragearmen und dem Gerät an.

5. Wenn Sie die kleinen Schrauben verwenden (M4, M5 o M6), unterlegen Schraube mit einer Unterlegscheibe, um die ganze Struktur stabiler zu machen

Sie jede

En gültige Installation

n Löcher an den Tragearmen mit

Hä gen Sie die Tragearme in das TV-Gerät ein, indem Sie die

it Schraubenwindungen versehenen Löchern an der

den m Rückseite des TV-Geräts in Üb reinstimmung bringen und die Schrauben hineinstecken

e und dann im Uhrzeigersinn

ziehen bis sie vollständig hineingeschraubt sind.

fest

1. Verwenden Sie einen Sternschraubenzieher.

Für diese Fase der Montage sind zwei Personen notwendig.

TUNG:

ACH

Zur endgültigen Montage der Halterung für

LCD/Plasma Bildschirme hängen Sie v

orsichtig die am Gerät angebrachten Tragearme in die obere und untere Schiene der Wandplatten ein.

3. Achtung: die Sicherheitsschrauben dürfen erst nach der Montage angebracht werden.

4. Ein weiteres Merkmal der Wandhalterung ist die Sicherheitsschraube, die es unmöglich macht, das TV-Gerät von der horizontalen Stange abzumontieren. Es genügt, die Schrauben unterhalb der Tragearme des TV-Geräts fest anzuziehen.

Fu ktion und Einstellung

regulieren, indem Sie die

Sie können die Neigung des Bildschirms Schrauben links und rechts an den Tragearmen des TV-Geräts benutzen.

1. Drehen Sie Schrauben gegen den Uhrze

gersinn, um die Stange der Halterung zu

i lockern. Um einen Neigungswinkel nach oben zu erre

2. ichen, drücken Sie auf die obere Seite der Halterung und bringen S von Ihnen gewünschte Position, drehen Sie dan zu. Um das Gerät nach vorne zu neigen, dr Seite der Halterung, bringen Sie das Ge gewünschte Position und drehen Sie dann die

ie die Halterung in die

n die Schraube leicht

ücken Sie auf die untere

rät in die von Ihnen

Schraube leicht zu.

3. Wenn Sie die Halterung Ihren Bedürfnissen entsprechend eingestellt haben, drehen Sie die Schrauben an den Tragearmen im Uhrzeigersinn wieder fest zu.

F n vorgenomm

eine korrekte Position des Bildsch

ür irms können noch folgende Einstellunge en werden: das TV-Gerät kann vor gezogen werden. Seitlich kann ein Winkel von 30 Grad erreicht werden

nach rechts oder links gedreht, nach hinten gedrückt oder nach

und das Gerät

kann von min. 120mm bis max. 301mm von der Wand distanziert werden.

Page 9

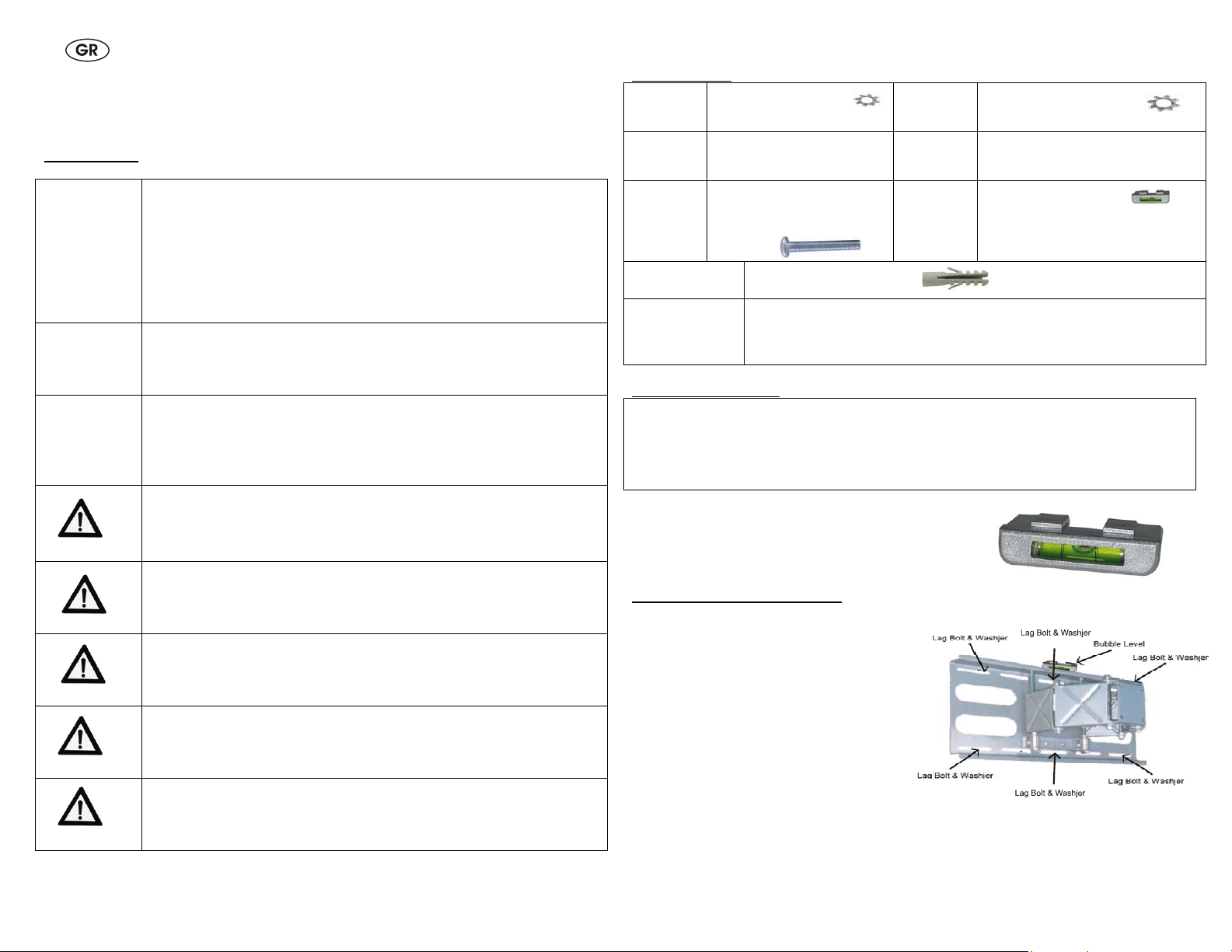

ΟΔΗΓΙΕΣ ΜΟΝΤΑΡΙΣΜΑΤΟΣ ΚΑΙ ΧΡΗΣΗΣ

ΤΟΥ ΣΤΗΡΙΓΜΑΤΟΣ ΤΟΙΧΟΥ

ΓΙΑ ΟΘΟΝΕΣ LCD/PLASMA

Ειδοποιήσεις:

Προσοχή

Μία κατάλληλη βάση πρέπει να μπορεί να στηρίξει το βάρος ή το

Μην προχωρήσετε στην εγκατάσταση αν η βάση υποβάλλεται σε

Μην εγκαταστήσετε κοντά σε σώματα, τζάκια, στο άμεσο φως

Η εγκατάσταση πρέπει να γίνει από τουλάχιστον δύο

Προτεινόμενες επιφάνειες ανάρτησης: τοίχοι από ξύλο ή τούβλα.

Ο τοίχος πρέπει να είναι κατασκευασμένος έτσι ώστε να μπορεί να στηρίξει ένα μέγιστο βάρος τουλάχιστον 75 κιλών για τηλεοράσεις των 37”-60” και 56 κιλών για τηλεοράσεις των 25”37”, αλλιώς πρέπει να ενισχυθεί. Και το εξειδικευμένο τεχνικό προσωπικό πρέπει να τηρήσει τη διαδικασία εγκατάστασης όπως αναφέρεται στις οδηγίες. Η μη τήρηση των οδηγιών ανάρτησης μπορεί να επιφέρει σοβαρούς ή θανάσιμους τραυματισμούς. Κατά τη διάρκεια της εγκατάστασης του προϊόντος πρέπει πάντα να τηρούνται τα συνήθη μέτρα ασφαλείας. Χρησιμοποιείτε εργαλεία και όργανα κατάλληλα για τη διαδικασία εγκατάστασης για να αποφύγετε τραυματισμούς. Πριν προβείτε στην εγκατάσταση του στηρίγματος, διαβάστε προσεκτικά τις οδηγίες μονταρίσματος και βεβαιωθείτε ότι τις κατανοήσατε καλά, για να αποφύγετε τραυματισμούς σε άτομα και βλάβες σε αντικείμενα. Φυλάξτε προσεκτικά τις οδηγίες για πιθανά μελλοντικά προβλήματα.

φορτίο της οθόνης. Αν η ανάρτηση γίνει σε ένα τοίχο από ξύλο, καθορίστε ακριβώς το κέντρο της σανίδας πριν προβείτε στην εγκατάσταση.

δονήσεις, κινήσεις ή μπορεί να συγκρουστεί. Σε αυτή την περίπτωση η τηλεόραση ή η επιφάνεια στην οποία είναι αναρτημένη μπορεί να προκαλέσει βλάβες.

του ηλίου, σε air-condition ή σε οποιαδήποτε άλλη πηγή θερμότητας ή ενέργειας. Η οθόνη μπορεί να προκαλέσει τραυματισμούς και αυξάνει τον κίνδυνο πυρκαγιάς.

εξειδικευμένα άτομα. Σε περίπτωση ανατροπή ή λανθασμένου χειρισμού, η οθόνη μπορεί να προκαλέσει τραυματισμούς ή να υποστεί βλάβες.

Αν το στήριγμα πρέπει να εγκατασταθεί σε μία επιφάνεια που δεν είναι από ξύλο, σας συμβουλεύουμε να χρησιμοποιήσετε τα κατάλληλα εργαλεία (διατίθενται στο εμπόριο).

Σετ εργαλείων:

Φάκελος 1

Φάκελος 2

Φάκελος 3

Φάκελος

Φάκελος με βίδες για τη συναρμολόγηση

Απαραίτητα εργαλεία:

 Αστεροειδές κατσαβίδι  Μετρητής ξύλου για εγκατάσταση σε τοίχους εν ξηρώ  Εξάγωνο κλειδί 8 mm  Ηλεκτρικό τρυπάνι και μύτη των 10 mm για την εγκατάσταση σε τοίχο από τούβλα.

Σημείωση: Κατά την εγκατάσταση της πλάκας στον τοίχο, μπορείτε να τοποθετήσετε στο στήριγμα το αλφάδι με φυσαλίδα και να την αφαιρέσετε αφού ολοκληρωθεί η διαδικασία.

Εγκατάσταση σε σανίδες ξύλου

Για μία ασφαλή εγκατάσταση απαραίτητο η πλάκα τοίχου να μονταριστεί σε δύο σανίδες απόστασης τουλάχιστον 30 εκ.

1. Χρησιμοποιείστε έναν καλό ηλεκτρικό

μετρητή ξύλου (διατίθεται στα καλύτερα καταστήματα σιδηρικών) για να ξεχωρίσετε δύο κοντινές σανίδες και σημειώστε τη θέση τους με ένα μολύβι.

2. Με ένα άτομο ως βοηθό και με ένα

αλφάδι με φυσαλίδα βεβαιωθείτε ότι η πλάκα είναι στη σωστή θέση και τοποθετήστε την στον τοίχο όπου θέλετε να εγκαταστήσετε το στήριγμα.

3. Σημειώστε δεξιά, αριστερά, επάνω και κάτω τις θέσεις των μικρών οριζόντιων οπών

που πρέπει να ευθυγραμμιστούν με τις σανίδες.

4. Πρέπει να έχετε σημειώσει συνολικά 6 σημεία.

(x4) Βίδα M4x12 (x4) Βίδα M4x30 (x4) Οδοντωτή ροδέλα M4 (x4) Βίδα M5x12 (x4) Βίδα M5x30 (x4) Οδοντωτή ροδέλα M5 (x4) Βίδα M6x12 (x4) Βίδα M6x35 (x4) Οδοντωτή ροδέλα M6

(x6) Ούπα 10x50

(x4) Βίδα άλλεν M8x15 (x4) Παξιμάδι Μ8 (x4) Ροδέλα Μ8 (x1) Κλειδί άλλεν S=6

είναι

Φάκελος 4

Φάκελος 5

Φάκελος 6

(x4) Βίδα M8x16 (x4) Βίδα M8x40 (x4) Οδοντωτή ροδέλα M8 (x4) Αποστάτης M4/Μ5 (x4) Αποστάτης M6/Μ8 (x4) Ροδέλα M4/Μ5 (x1) Σύστημα

αλφαδιάσματος με φυσαλίδα

(x6) Μπουλόνι αγκύρωσης 7,5 cm (x6) Ροδέλα

Page 10

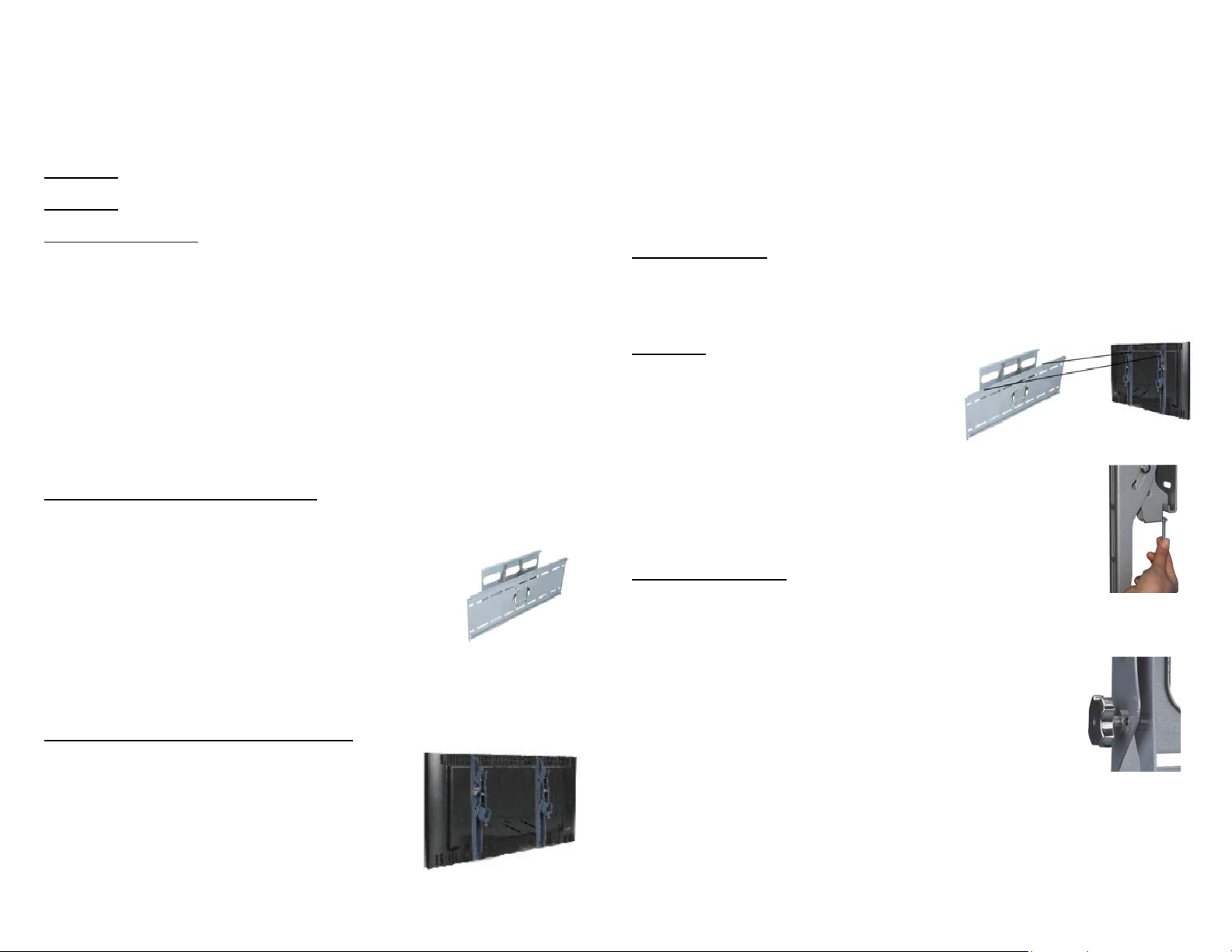

5. Μετά κάνετε μία οπή 10 mm με το τρυπάνι σε κάθε σημείο.

6. Με τη βοήθεια ενός ατόμου τοποθετήστε την πλάκα στον τοίχο και ευθυγραμμίστε τις

οπές για την ανάρτηση με τις οπές που κάνατε στον τοίχο.

7. Εισάγετε ένα μπουλόνι αγκύρωσης και μία ροδέλα σε κάθε οπή και στον τοίχο.

8. Σφίξτε με το εξάγωνο κλειδί, γυρνώντας δεξιόστροφα μέχρι να βιδώσετε καλά.

ΠΡΟΣΟΧΗ: Μη σφίγγετε υπερβολικά γιατί μπορεί να χαλάσετε ανώφελα τον τοίχο Αποφύγετε το υπερβολικό σφίξιμο.

ΠΡΟΣΟΧΗ: Μην αφήσετε την πλάκα παρά μόνο όταν έχει στερεωθεί σωστά στον τοίχο.

Εγκατάσταση σε τοίχο.

Σημείωση: Για την εγκατάσταση σε τοίχο, πρέπει να χρησιμοποιηθούν τα κατάλληλα ούπα στερέωσης για τοίχο (μόνο για στερέωση σε γεμάτο τοίχο).

1. Τοποθετείστε την πλάκα στον τοίχο χρησιμοποιώντας το αλφάδι για τη σωστή τοποθέτηση.

2. Σημειώστε τις 6 οπές που θα χρησιμοποιηθούν για να στερεώσουν το στήριγμα και επανατοποθετείστε την πλάκα.

3. Με το ηλεκτρικό τρυπάνι και τη μύτη 10mm κάνετε τις 6 οπές.

4. Εισάγετε ένα ούπα τοίχου σε κάθε οπή.

5. Αν είναι απαραίτητο, χρησιμοποιήστε ένα σφυρί για να εισάγετε απαλά κάθε ούπα

ώστε να μην προεξέχει από τον τοίχο.

6. Αφού τοποθετηθούν όλα τα ούπα επανατοποθετήστε την πλάκα.

7. Εισάγετε ένα μπουλόνι αγκύρωσης και μία ροδέλα μέσα από την πλάκα και το ούπα.

8. Σφίξτε μόνο όταν όλες οι βίδες είναι στη θέση τους.

Μοντάρισμα της πλάκας της τηλεόρασης

Αφού εγκαταστήσετε την πλάκα τοίχου πρέπει να στερεώσετε την τηλεόραση πάνω στην πλάκα.

1. Τραβήξτε προς τα έξω τις πλάκες σύνδεσης.

2. Ενώστε την πλάκα της τηλεόρασης στο μπροστινό μέρος

των πλακών σύνδεσης και βεβαιωθείτε ότι οι 4 εσωτερικές οπές 75x75mm είναι ευθυγραμμισμένες με τις 4 μπροστινές οπές.

3. Μετά συνδέστε την πλάκα της τηλεόρασης με το μπροστινό μέρος εισάγοντας 4 βίδες άλλεν M8X15 στις ροδέλες M8 στο μπροστινό μέρος των πλακών σύνδεσης της τηλεόρασης και σφίξτε με ένα παξιμάδι Μ8.

4. Βεβαιωθείτε ότι σφίξατε καλά και τις 4 βίδες πριν προχωρήστε στο επόμενο στάδιο.

Εγκατάσταση των βραχιόνων της τηλεόρασης

1. Στο σετ θα βρείτε βίδες με διάφορες διαμέτρους και

μήκη με τις οποίες θα μπορέσετε να κάνετε σωστά την εγκατάσταση.

2. Τοποθετήστε την τηλεόραση σε μία επιφάνεια μαλακή και λεία και εντοπίστε τις οπές με σπείρωμα για την ανάρτηση, οι οποίες βρίσκονται στο πίσω μέρος της οθόνης.

3. Επιλέξτε την καταλληλότερη βίδα ελέγχοντας με ένα καλαμάκι ή μία οδοντογλυφίδα το μήκος της οπής. Αν το πίσω μέρος της τηλεόρασης είναι καμπύλο ή κυρτό είναι απαραίτητο να χρησιμοποιήσετε έναν αποστάτη.

Σημείωση: Επιλέξτε τον αποστάτη που ταιριάζει καλύτερα στην καμπύλη, για να κρατήσετε τους βραχίονες όσο το δυνατόν πιο κοντά στην οθόνη.

4. Τοποθετήστε τον αποστάτη ανάμεσα στους βραχίονες του πλαισίου και της τηλεόρασης.

5. Αν χρησιμοποιείτε τις μικρές βίδες (Μ4, Μ5 ή Μ6) προτείνουμε να χρησιμοποιείτε μία ροδέλα για κάθε βίδα ώστε να γίνει το σύστημα πιο σταθερό.

Τελική εγκατάσταση

Κρεμάστε κάθε βραχίονα στην τηλεόραση ευθυγραμμίζοντας τις οπές που βρίσκονται επάνω σε αυτόν με τις οπές με σπείρωμα που βρίσκονται στο πίσω πάνελ της τηλεόρασης και εισάγοντας τις βίδες και στους δύο. Μετά βιδώστε δεξιόστροφα έως ότου να μπουν εντελώς.

1. Βιδώστε με αστεροειδές κατσαβίδι.

ΠΡΟΣΟΧΗ: Για να ολοκληρώσετε αυτό το στάδιο είναι απαραίτητη η παρουσία δύο ατόμων.

2. Για να ολοκληρώσετε την εγκατάσταση του στηρίγματος για οθόνες Lcd/Plasma, τοποθετήστε με προσοχή τους βραχίονες της τηλεόρασης πάνω από την επάνω και κάτω μπάρα του πλαισίου.

3. Προσοχή: οι βίδες ασφαλείας δεν πρέπει να βιδωθούν όταν τοποθετείτε την τηλεόραση στο στήριγμα.

4. Άλλο χαρακτηριστικό του στηρίγματος τοίχου είναι η ασφάλεια η οποία δεν επιτρέπει την αφαίρεση της τηλεόρασης από την οριζόντια μπάρα. Για να χρησιμοποιήσετε την ασφάλεια αρκεί να βιδώσετε τις βίδες κάτω από τους βραχίονες της τηλεόρασης και να τις σφίξετε καλά.

Λειτουργία και ρύθμιση

Μπορείτε να ρυθμίσετε την κλίση της τηλεόρασης χρησιμοποιώντας τις λαβές που βρίσκονται δεξιά και αριστερά από τους βραχίονες της τηλεόρασης.

1. Αρχικά γυρίστε τις λαβές αριστερόστροφα για να ξεσφίξετε τις μπάρες του πλαισίου.

2. Για να ρυθμίσετε την κλίση του στηρίγματος προς τα πάνω, σπρώξτε τον επάνω

άξονα για να δώσετε την επιθυμητή κλίση και μετά γυρίστε ελαφρά τη λαβή έως ότου να κλείσει. Για να ρυθμίσετε την κλίση του στηρίγματος προς τα κάτω, σπρώξτε τον κάτω άξονα για να δώσετε την επιθυμητή κλίση και μετά γυρίστε ελαφρά τη λαβή έως ότου να κλείσει.

3. Αφού ρυθμίσετε σωστά το στήριγμα ανάλογα με την επιθυμητή θέση, σφίξτε πάλι το πλαίσιο γυρίζοντας τις λαβές δεξιόστροφα.

Για μία σωστή εικόνα στην οθόνη μπορούν να γίνουν κι άλλες ρυθμίσεις: αρκεί να μετακινήσετε την τηλεόραση δεξιά ή αριστερά, σπρώχνοντάς την προς τα πίσω ή τραβώντας προς τα εμπρός. Μπορείτε να επιτύχετε μία πλάγια κλίση 30 μοιρών, δεξιά ή αριστερά ή να τοποθετήσετε την τηλεόραση σε απόσταση από τον τοίχο από 120 mm έως 301 mm το πολύ.

Page 11

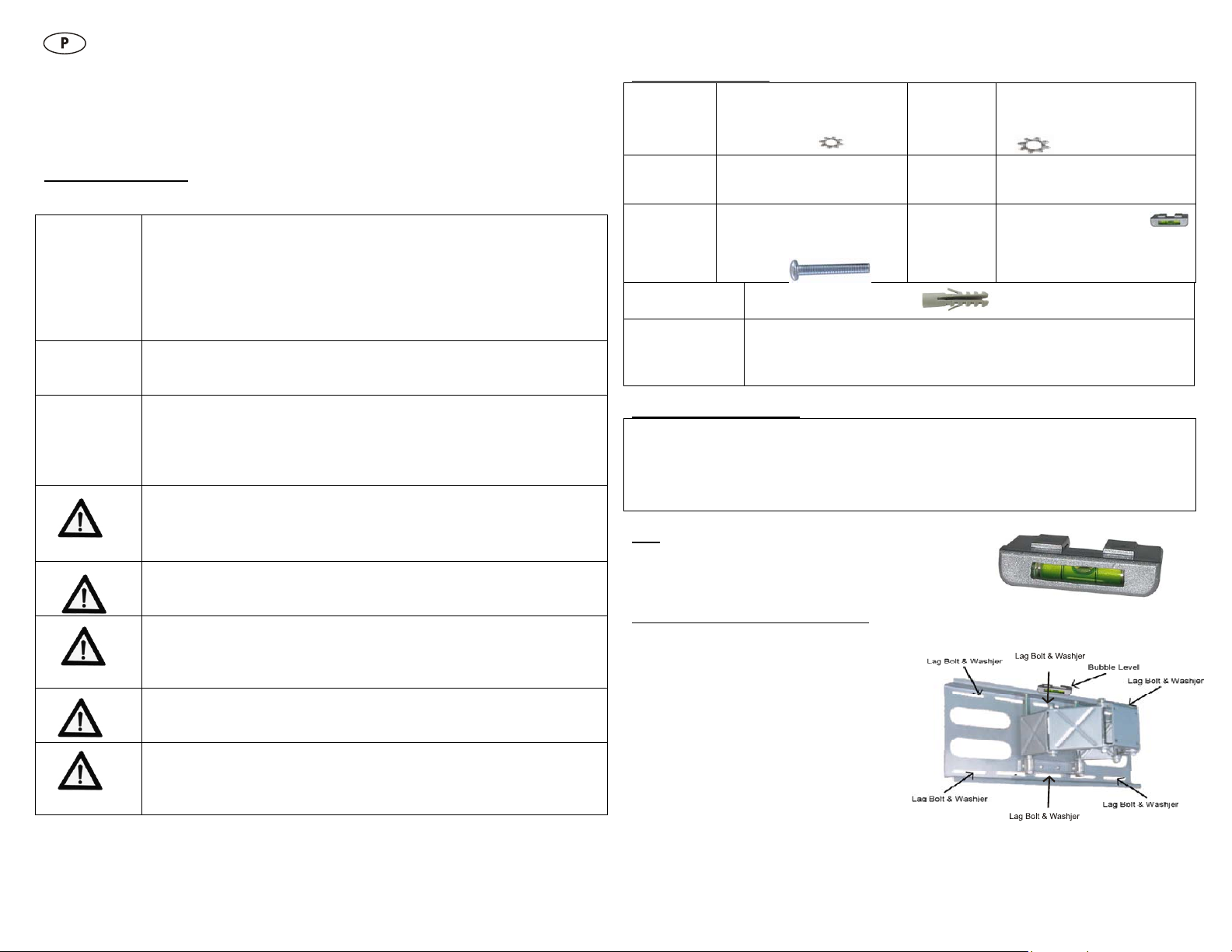

INSTRUÇÕES PARA A MONTAGEM E O USO

DO SUPORTE DE PAREDE

PARA ECRÃS LCD/PLASMA

Avisos importantes:

Atenção

Uma estrutura adequada deve ser apta a suportar o peso ou a

Não faça a instalação se a estrutura for sujeita a vibrações,

Não instale sob a luz solar directa, perto de radiadores, lareiras,

A instalação deve ser feita por pelo menos duas pessoas

Superfícies aconselhadas para a montagem: tábuas de madeira

A estrutura da parede deve ser apta a suportar um peso máximo de pelo menos 75 kg para televisores de 37”-60” e 56 kg para televisores de 25”-37”, caso contrário ela deverá ser reforçada. Também o pessoal técnico qualificado deverá observar o procedimento de instalação descrito nas instruções. A não observância das instruções de montagem poderá provocar lesões graves ou até mesmo mortais. Durante a instalação do produto siga sempre as regras normais de segurança. Utilize ferramentas e instrumentos apropriados para o procedimento de instalação, a fim de evitar lesões. Antes de efectuar a instalação do suporte, leia atentamente as instruções de montagem, certificando-se de tê-las compreendido bem, para evitar lesões às pessoas e danos aos objectos. Conserve com cuidado as instruções para eventuais consultas no futuro.

carga do ecrã. Se a montagem for feita sobre uma parede em tábuas de madeira, marque exactamente o centro da tábua antes de iniciar a instalação.

movimentos ou passível de estorvo. Em tal caso, o televisor ou a superfície sobre a qual ele é montado poderia ser danificada.

aparelhos de ar condicionado ou de qualquer outra fonte de calor ou energia: o ecrã poderia ser danificado e aumentaria o risco de incêndios.

qualificadas. Em caso de derrubamento ou manuseio errado, o ecrã poderá causar lesões ou ser danificado.

e paredes de alvenaria. Se o suporte for instalado sobre uma superfície diferente de tábuas de madeira, aconselha-se a utilizar as ferramentas apropriadas (disponíveis no comércio).

Jogo de ferramentas:

Invólucro 1

Invólucro 2

Invólucro 3

Invólucro 7 6 buchas 10x50

Invólucro dos ajustes para a montagem

erramentas necessárias

 Chave de parafuso em estrel  Detector de madeira para instalação sobre paredes “a seco”

Chave de caixa de 8 mm



Furadeira eléctrica e broc

 a de 10 mm para a instalação sobre paredes de alvenaria.

N.B.

: Durante a instalação da placa de parede o

nível de bolha de ar pode ser apoiado sobre o suporte e ser removido uma vez completada a operação.

Instalação sobre tábuas de madeira

Para uma instalação segura é necessário que a placa de parede seja montada sobre duas tábuas distantes pelo menos cerca de 30 cm.

1. Utilize um bom detector eléctrico de madeira (disponível nas melhores lojas de ferramentas) para identificar duas tábuas vizinhas e marque a posição com um lápis.

2. assistente e do

Com o auxílio de um nível de bolha de ar, certifique-se de que a placa esteja correctamente posicionada e coloque-a sobre a parede na qual deseja instalar o suporte.

3. Marque à esquerda e à direita, em cima e em baixo, a pos ição dos pequenos furos horizontais, que devem estar alinhados às tábuas.

4 parafusos M4x12 4 parafusos M4x30 4 anilhas dentadas M4

4 parafusos M5x12 4 parafusos M5x30 4 anilhas dentadas M5 4 parafusos M6x12 4 parafusos M6x35 4 anilhas dentadas M6

4 parafusos Allen M8x15 4 porcas M8 4 anilhas M8 1 chave Alle

n S=6

Invólucro 4

Invólucro 5

Invólucro 6

4 parafusos M8x16 4 parafusos M8x40 4 anilhas dentadas M8

4 distanciadores M4/M5 4 distanciadores M6/M8 4 anilhas M4/M5 1 nível de bolha de

ar 6 tira-fundos de 7,5 cm 6 anilhas

Page 12

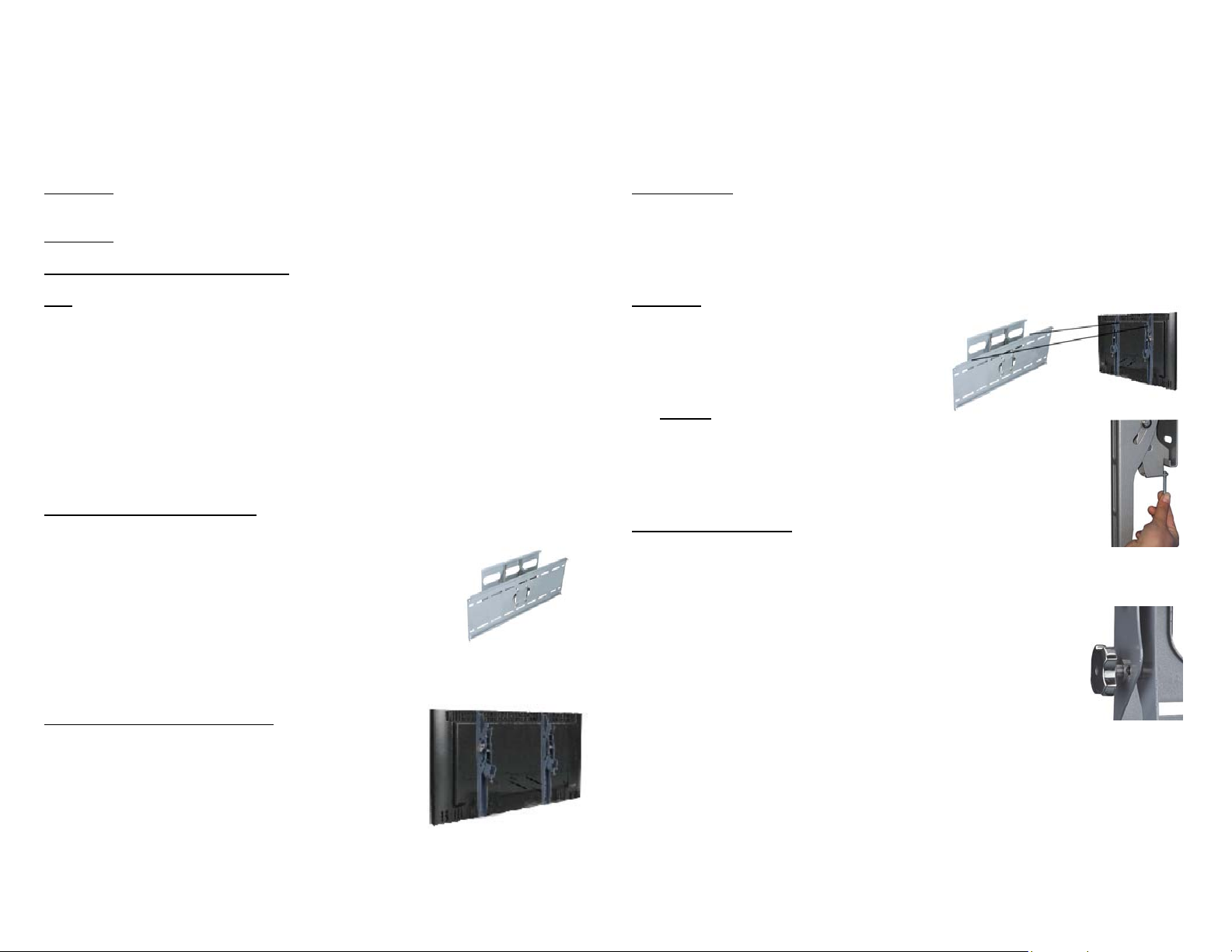

4. Deverão ter sido marcados 6 pontos no total.

5. Com a furadeira, faça um furo de 10 mm em cada marca feita à lápis.

6. Com o auxílio de um assistente, coloque a placa sobre a parede e alinhe os seus

respectivos furos com os furos feitos na parede.

7. Insira um tira-fundo e uma anilha em cada furo e na parede.

8. Atarraxe com a chave de caixa girando no sentido horário até cerrar completam ente. ATENÇÃO

portanto, uma torsão excessiva.

ATENÇÃO Instalação sobre parede de alvenaria N.B.: Para a instalação sobre paredes de alvenaria devem-se utilizar as buchas

específicas para a fixação à parede (só para fixação em parede contínua).

1. Coloque a placa sobre a parede utilizando o nível de bolha de ar para posicioná-la

2. Marque os 6 furos a serem utilizados para fixar o suporte e retire a placa.

3. Faça os 6 furos com a furadeira eléctrica e a broca de 10 mm.

4. Insira em cada furo um bucha para paredes de alvenaria.

5. Se necessário, use um martelo para inserir delicadamente cada bucha ao nível d a

6. Uma vez posicionadas todas as buchas, recoloque a placa na parede.

7. Insira, através da placa, um parafuso tira-fundo e uma anilha em cada bucha.

8. Atarraxe somente quando todos os parafusos tiverem sido posicionados. Montagem da placa do televisor

Depois de ter instalado a placa de parede, fixe sobre ela a placa do televisor.

1. Puxe para fora as placas de ligação.

2. Junte a placa do televisor com a parte frontal das placas

3. Junte a placa do televisor à parte frontal inserindo 4

4. Certifique-se de ter atarraxado bem cada um dos 4 paraf usos, antes de passar à Instalação dos braços do televisor

1. No jogo há parafusos de diâmetros e compriment os

2. Posicione o televisor sobre uma superfície lisa e

3. Escolha o parafuso mais apropriado, verificando o

: Não atarraxe excessivamente, para evitar danos inúteis à parede. Evite,

: Não solte a placa enquanto ela não for adequadamente fi xada à parede.

correctamente.

parede.

de ligação, certificando-se de que os 4 furo s internos de 75x75 mm estejam alinhados com os 4 furos frontais.

parafusos Allen M8X15 nas anilhas M8, na parte frontal das placas de ligação do televisor, e aperte-os com uma porca M8.

próxima fase.

diversos para permitir uma correcta instalação. macia e localize os furos roscados para a montagem,

situados na parte traseira do ecrã. comprimento do furo com uma palhinha ou um palito.

Se a parte traseira do televisor for côncava ou convexa, será preciso usar um distanciador.

N.B.: Escolha o distanciador mais adequa-do para a curvatura, a fim de manter os braços o mais perto possível do ecrã.

4. Coloque o distanciador entre os braços do quadro e o televisor.

5. Se usar os parafusos mais pequenos (M4, M5 ou M6), é aconselhável pôr uma

anilha em cada parafuso, a fim de que a estrutura seja mais estável.

Instalação final

Enganche cada braço ao televisor, alinhando os furos deles aos furos roscados sit uados no painel posterior do televisor; insira os parafusos em ambos e atarraxe no sentido horário até que eles estejam completamente inseridos.

1. Atarraxe com a chave de parafuso em estrela. ATENÇÃO

necessário o auxílio de duas pessoas.

2. Para completar a instalação do suporte

para ecrãs LCD/Plasma, ponha com cuidado os braços do televisor sobre a barra superior e inferior do quadro. Atenção3. devem estar desapertados ao se colocar o televisor sobre o suporte.

4. Uma outra característica do suporte de parede é o dispositivo de segurança, que impede a remoção do televisor da barra horizontal. Para utilizar tal dispositivo, basta atarraxar os parafusos sob os braços do televisor e apertá-los bem.

cionamento e ajuste

inclinação do televisor poA de ser ajustada através dos manípulos situados à dir eita e à

esquerda dos braços do televisor.

. Primeiramente, gire os maní1

desapertar as barras do quadro.

2. Para ajustar a inclinação do suporte para cima, empurre sobre a travessa superior para inclinar o suporte ao seu agrado, então gir e ligeiramente o manípulo até que ele se feche. Para ajustar a inclinação do suporte para baixo, empurre s obre a trav essa inferior para inclinar o suporte ao seu agrado, então gire ligeiramente o manípulo até que ele se feche.

3. essidade, aperte

Depois de ter ajustado correctamente o suporte segundo a nec novamente o quadro girando os manípulos no sentido horário.

ar ustes: basta deslocar o

a uma correcta visualização do ecrã, podem-se fazer outros ajP televisor para a direita ou a esquerda, para trás ou para frente. Pode-se obter uma inclinação lateral de 30 graus (à direita ou à esquerda), ou afastar o televisor da parede, de um mínimo de 120 mm a um máximo de 301 mm.

: Para terminar esta fase é

: os parafusos de segurança

pulos no sentido anti-horário para
