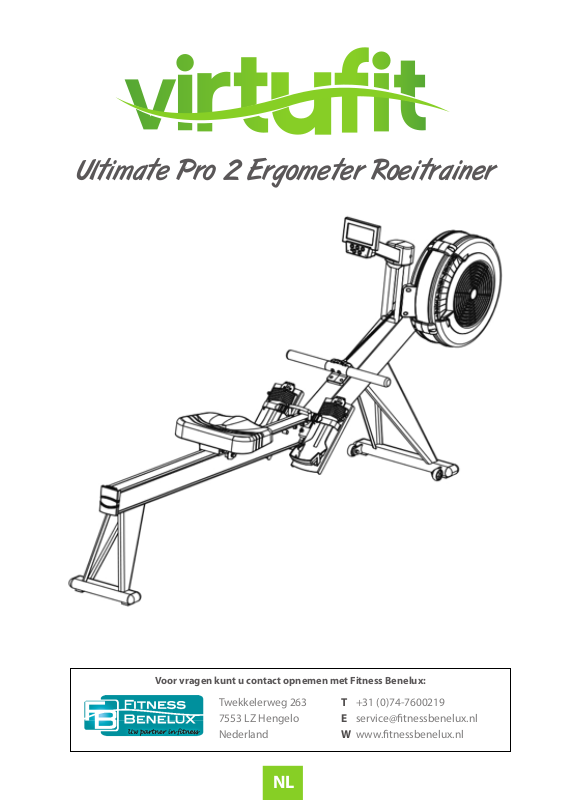

Ultimate Pro 2 Ergometer Roeitrainer
Voor vragen kunt u contact opnemen met Fitness Benelux:
Twekkelerweg 263
7553 LZ Hengelo
Nederland
T +31 (0)74-7600219
E service@tnessbenelux.nl
W www.tnessbenelux.nl
NL
Page 2
INHOUDSOPGAVE
Veiligheidsinstructie 3
Checklist 4
Opmerkingen 5
Montage 6-11
Technische Tekening 12
Onderdelenlijst 13-15
2
NL
Ultimate Pro 2 Ergometer
Roeitrainer
Page 3
VEILIGHEIDSINSTRUCTIES
MONTAGE VOORBEREIDING
Om de montage zo gemakkelijk mogelijk te maken, neem even de tijd om de grootte en de hoeveelheden van alle benodigde onderdelen te controleren. Gebruik de lijst met gedetailleerde onderdelen en de technische tekening als referentie.
Het montageproces is gedocumenteerd in gemakkelijk te volgen stappen. Lees alle instructies zorgvuldig door. Neem de
tijd om de handleiding door te nemen en maak uzelf bekend met het gehele montageproces voordat u verder gaat.
Montagetip: Het is altijd handig om de items die nodig zijn voor elke montage stap voor te bereiden.
Voer de montage van het product uit in een 1.2 m x 3 m vlak gebied. Let op! Nadat de montage is voltooid, laat u aan
elke kant van de roeier minimaal 1 meter ruimte vrij voor gebruikerstoegang en -afvoer.
Bewaar alle verpakkingsmaterialen totdat de montage van het product is afgerond.
Montage gereedschap is inbegrepen, maar u kunt ook standaard huishoudgereedschap gebruiken voor de montage van
dit product.
BELANGRIJKE VOORZORGSMAATREGELEN
WAARSCHUWING: lees de volgende voorzorgsmaatregelen voordat u het nieuwe product monteert of gebruikt om het
risico op letsel te verminderen.
1. Het is de verantwoordelijkheid van de eigenaar om ervoor te zorgen dat alle gebruikers van deze roeitrainer
voldoende op de hoogte zijn van de vermelde voorzorgsmaatregelen.
2. Lees alle instructies en de bijgevoegde instructies aandachtig door. Begrijp de montage en bediening
voordat u de roeitrainer gebruikt.
3. Gebruik de roeitrainer op een vlak oppervlak. Gebruik de stelvoeten van de roeitrainer om het apparaat te
stabiliseren.
4. Het wordt aanbevolen om een beschermmat onder de roeitrainer te plaatsen voor extra bescherming van
vloeren of tapijten.
5. Houd kinderen en huisdieren te allen tijde uit de buurt van de roeitrainer.
6. Inspecteer het product regelmatig, draai zo nodig schroeven en bouten vast. Vervang versleten of
beschadigde onderdelen.
7. Deze roeitrainer is alleen bedoeld voor gebruik binnenshuis. Gebruik in een niet-aanbevolen omgeving kan
leiden tot ernstig letsel en doet het recht op garantie vervallen.
8. Aanbevolen gebruikers gewicht mag niet hoger zijn dan 227 kg.
9. Onderhoud de roeitrainer goed, en houd het apparaat schoon.
10. Houd u aan alle waarschuwingslabels aangegeven op het apparaat .
11. Zorg dat u goed opwarmt en strekt voordat u aan krachttraining of cardio-oefeningen begint.
12. Wanneer u tijdens het sporten last heeft van pijn of duizeligheid, stop onmiddellijk en neem contact op met
uw arts.
VEILIGHEIDSWAARSCHUWING: Raadpleeg uw arts voordat u met een oefenprogramma begint. Dit is vooral belan-
grijk voor personen ouder dan 35 jaar of personen met reeds bestaande gezondheidsproblemen. Het is belangrijk om
alle instructies aandachtig te lezen. We nemen geen verantwoordelijkheid voor persoonlijk letsel of gevolgschade wat
is opgelopen door het gebruik van dit apparaat. Aanvullende voorwaarden en bepalingen staan vermeld achterin deze
handleiding.
Kleuren en specicaties kunnen zonder kennisgeving worden gewijzigd.
3
NL
Ultimate Pro 2 Ergometer
Roeitrainer
Page 4
A
CHECKLIST
D
G
C
H
(J4)Schroef
M4x12.7mm
E
K
B
(J0)M8 nylon moer
(J1)Bout M10x16mm
F
(J2)Sluitring M10x1.5t
(J3)Bout M6x50mm
(J5)Bout M8x25mm
4
(J6)Bout M8x16mm (J7)Sluitring M8x1.5t
NL
(J8)Trek pen
(J9)Schroef
M4x10mm
Ultimate Pro 2 Ergometer
Roeitrainer
Page 5
OPMERKINGEN
LET OP.: Voor de montage gelieve alle onderdelen uit te leggen, om te verzekeren dat
er geen onderdelen missen.
LET OP.: Sommige onderdelen zijn mogelijk scherp en kunnen schade veroorzaken
wanneer ze niet correct worden gebruikt. Gebruik altijd veiligheidsmetingen bij het
monteren van roeitrainer of machines.
5
NL
Ultimate Pro 2 Ergometer
Roeitrainer
Page 6
MONTAGE INSTRUCTIES

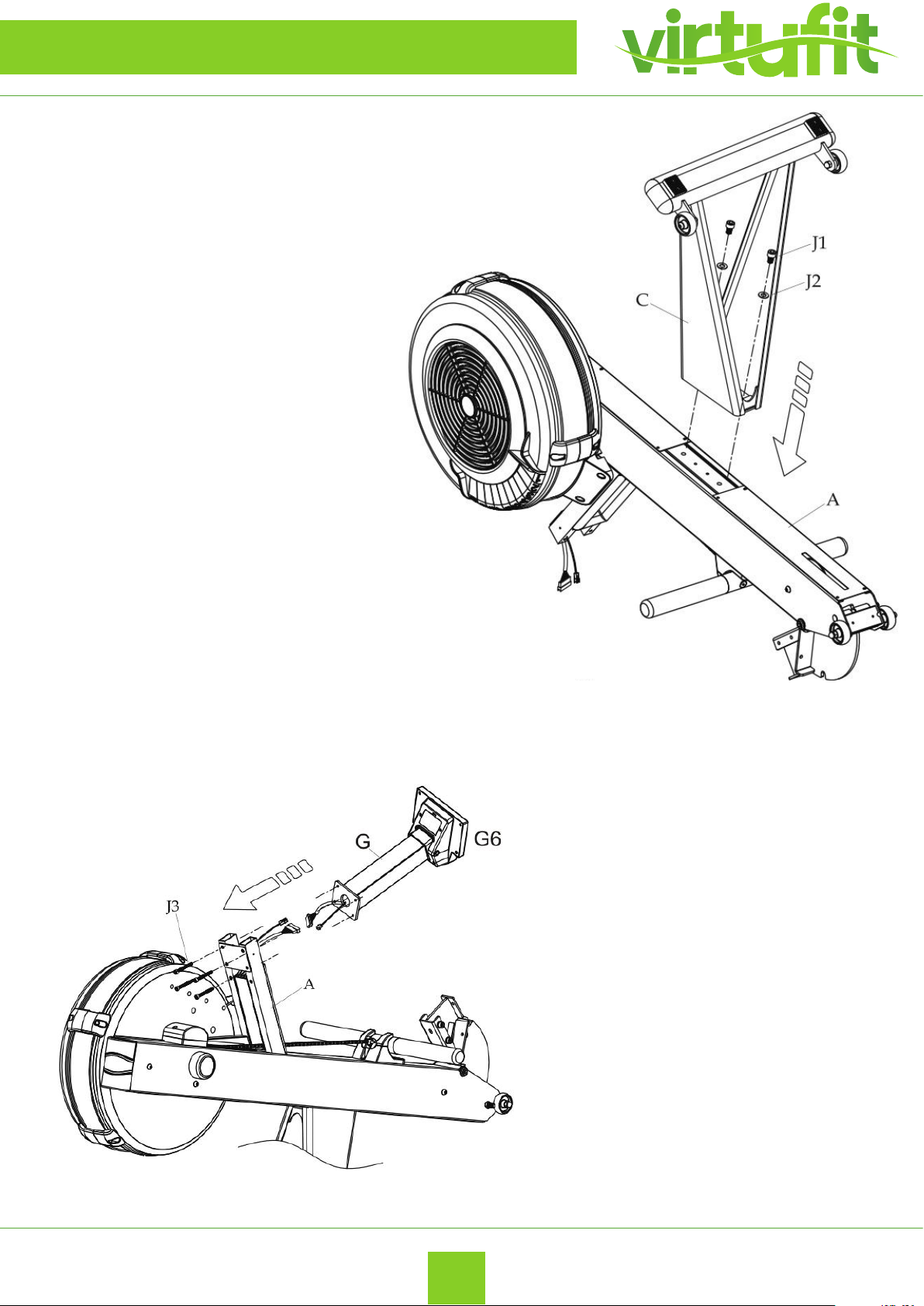

STAP 1
Voor het beste resultaat plaatst u de
voorzijde van het toestel (A) (ventilator)
ondersteboven op een zacht en stabiele
ondergrond. Zodra dit goed staat, wordt het
voorgeboorde gat van de voet aan de voorzijde (C) zichtbaar. Om de voet aan de voorzijde (C) met de voorzijde van het toestel (A)
te monteren, plaatst u beide delen op de
voorgeboorde gaten. Bevestig de delen vast
met twee (J1) bout(en) en (J2) sluitring(en).
STAP 2
2-1 Trek LICHT aan de draden zodat ze niet in
de steel van de voet (A) vallen.
KNIP DE KABELS NIET! Draadkabels worden
verbonden met de computer buis (G) tijdens
de installatie van het display (G)
LET OP! Wees voorzichtig, want elektrische
draden zijn kwetsbaar. als draden te agressief
worden gehanteerd, zullen ze ontwrichten.
Zodra de draden zichtbaar zijn, sluit u de
kabels ZORGVULDIG aan.
2-1
2-2
2-2 Zodra de draden zijn aangesloten, sluit het
display (G) zorgvuldig aan op
de steel van de voet aan de voorzijde (A). wees
voorzichtig met blootliggende draadeinden.
De draden moeten na aansluiting weer in de
steel worden teruggeplaatst om schade of
ontwrichting te voorkomen.
6
NL
Ultimate Pro 2 Ergometer
Roeitrainer
Page 7
MONTAGE INSTRUCTIES

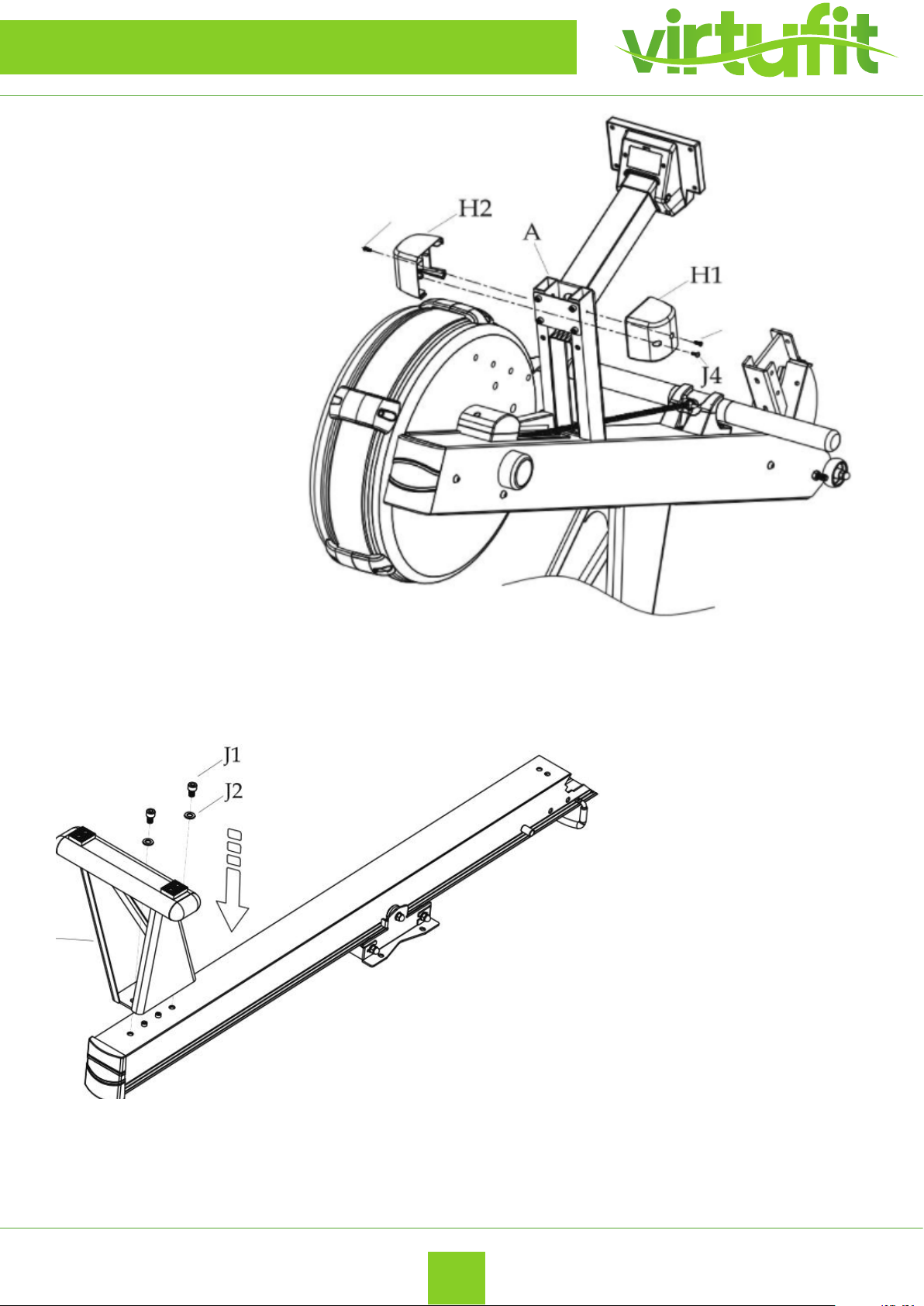

STAP 3
Om de bevestiging van het display (G) op
de voorzijde van het toestel te
voltooien, verbind het kapje (H).
Het kapje (H) zal in twee onderdelen
breken. (H1) en (H2). Verbind (H1) en (H2)
door deze aan de voorzijde van het toestel (A) te bevestigen. Eenmaal opnieuw
bevestigd, beveilig met twee schroeven
(J9) en één schroef (J4).
J9
J9
D
B
STAP 4
Om het achterste basisbeen (D) te installeren,
draait u de basisrail (B) van het oppervlak met
de bevestiging voor de zitting op de vloer. Plaats
het achterste basisbeen (D) boven de
voorgeboorde gaten van de basisrail (B).
Bevestig zorgvuldig met 2 (J1) Bout (en) en (J2)
sluitring (en).
7
NL
Ultimate Pro 2 Ergometer
Roeitrainer
Page 8
MONTAGE INSTRUCTIES
J5
E1
J0

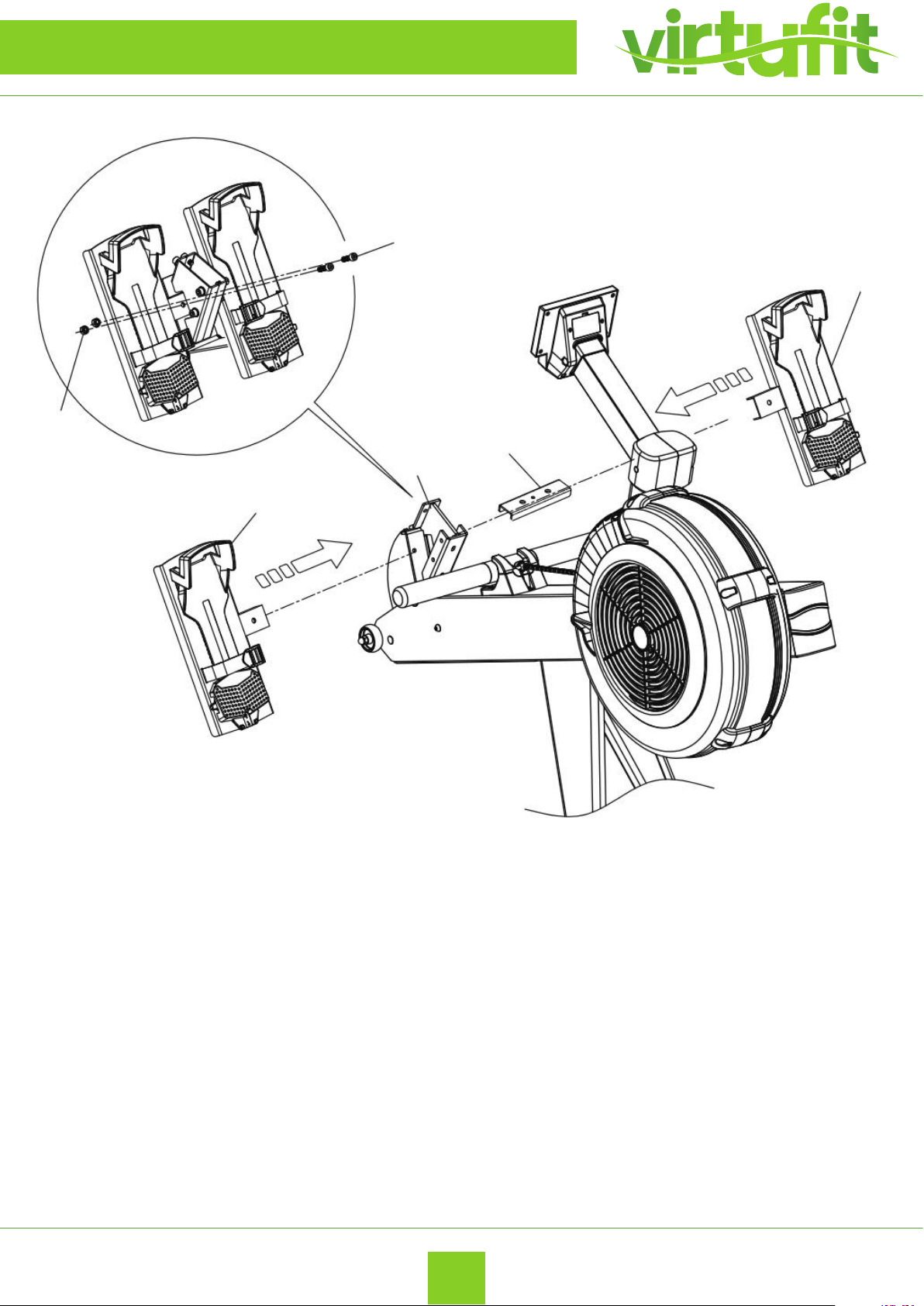

STAP 5
K
A
E2
Om voetpedalen (E1) en (E2) aan (A) te bevestigen, voegt u de voorzijde van het toestel (A) samen met de bevestigingsplaat (K). De bevestigingsplaat (K) moet in het voetpedaal schuiven (E1). Bevestig zorgvuldig met 2 (J5) bouten en 2
(J0) moeren.
Opmerking: U moet de voetpedalen installeren voordat u verder gaat met het montageproces. Als stap 5 wordt overg-
eslagen, bedekken de voorgeboorde gaten op de basisleuning de voorgeschroefde gaten op de voet aan de voorzijde
waar de voetpedalen moeten worden geïnstalleerd. Let op dat stap 5 niet wordt overgeslagen. Wanneer stap 5 niet juist
wordt uitgevoerd, zullen de voorgeboorde gaten niet op de juiste plekken zitten.
8
NL
Ultimate Pro 2 Ergometer
Roeitrainer
Page 9
MONTAGE INSTRUCTIES

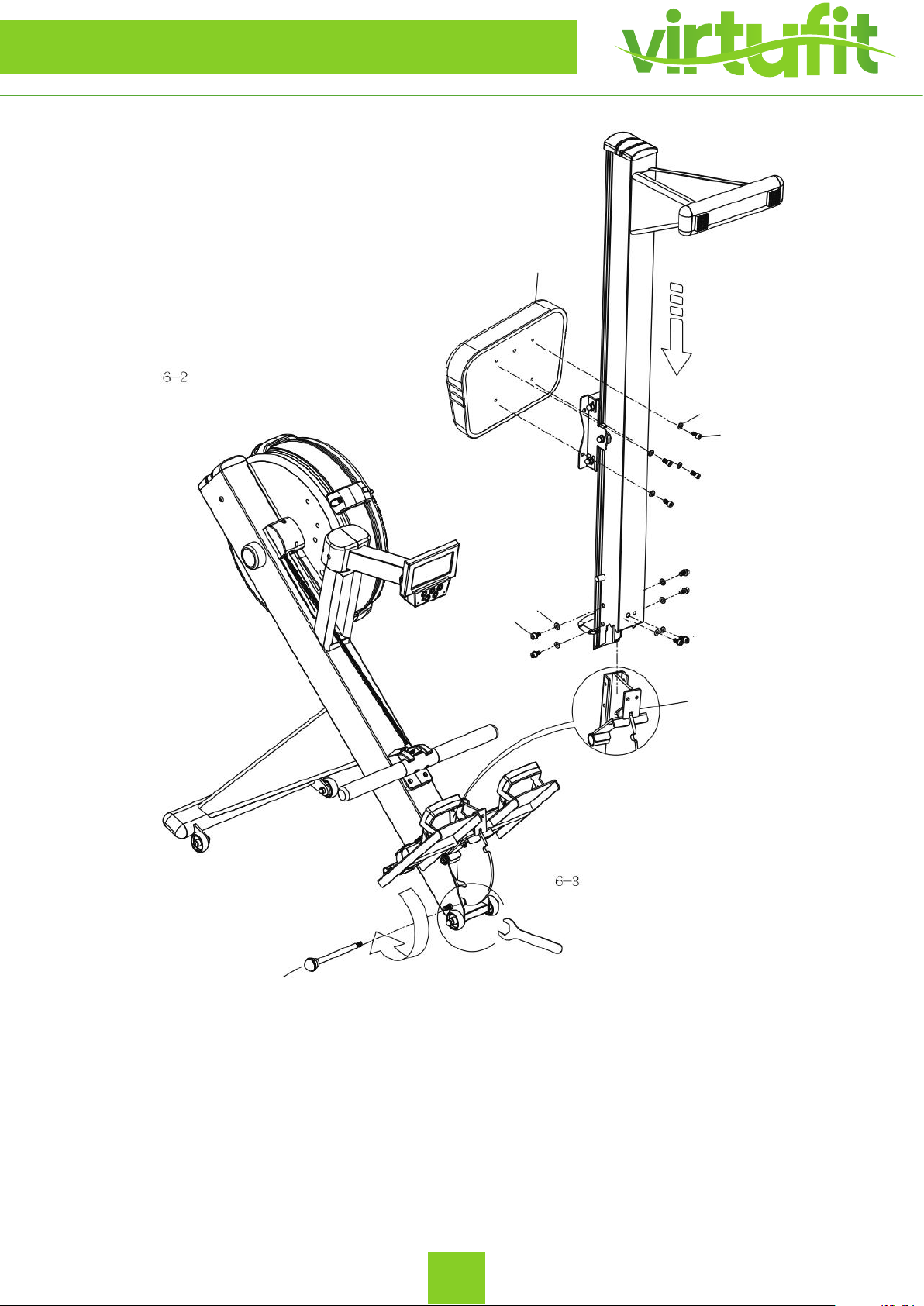

STAP 6
Bevestig de zitting (F) boven de voorgeboorde gaten van
de basisrail (B).Het hoog hoekige uiteinde van de zitting (F)
moet naar het achterste uiteinde van de basisrail (B) wijzen.
Zet vast met 4 bouten (J6) en 4 ringen (J7).
F
J7
J6
Om de trekpen (J8) te
installeren, plaatst u de
voorgeboorde bout aan het
einde van de voorzijde van het
toestel (A) en draait u deze
rechtsom totdat de bout goed
vast zit.
J8
B
J7
J6
A
Richt de voorzijde van het toestel(A)
richting de basisrail (B) totdat de
voorgeboorde gaten zijn uitgelijnd.
Bevestig de voorzijde van het toestel
(A) met de basisrailing (B) met 4 bouten
(J6) en 4 sluitringen (J7).
Opmerking: Zorg ervoor dat ALLE
BOUTJES EN SCHROEVEN zorgvuldig
worden vastgezet om een solide
en veilige basis voor de roeier te
garanderen.
9
NL
Ultimate Pro 2 Ergometer
Roeitrainer
Page 10
MONTAGE INSTRUCTIES
B
B21
J8

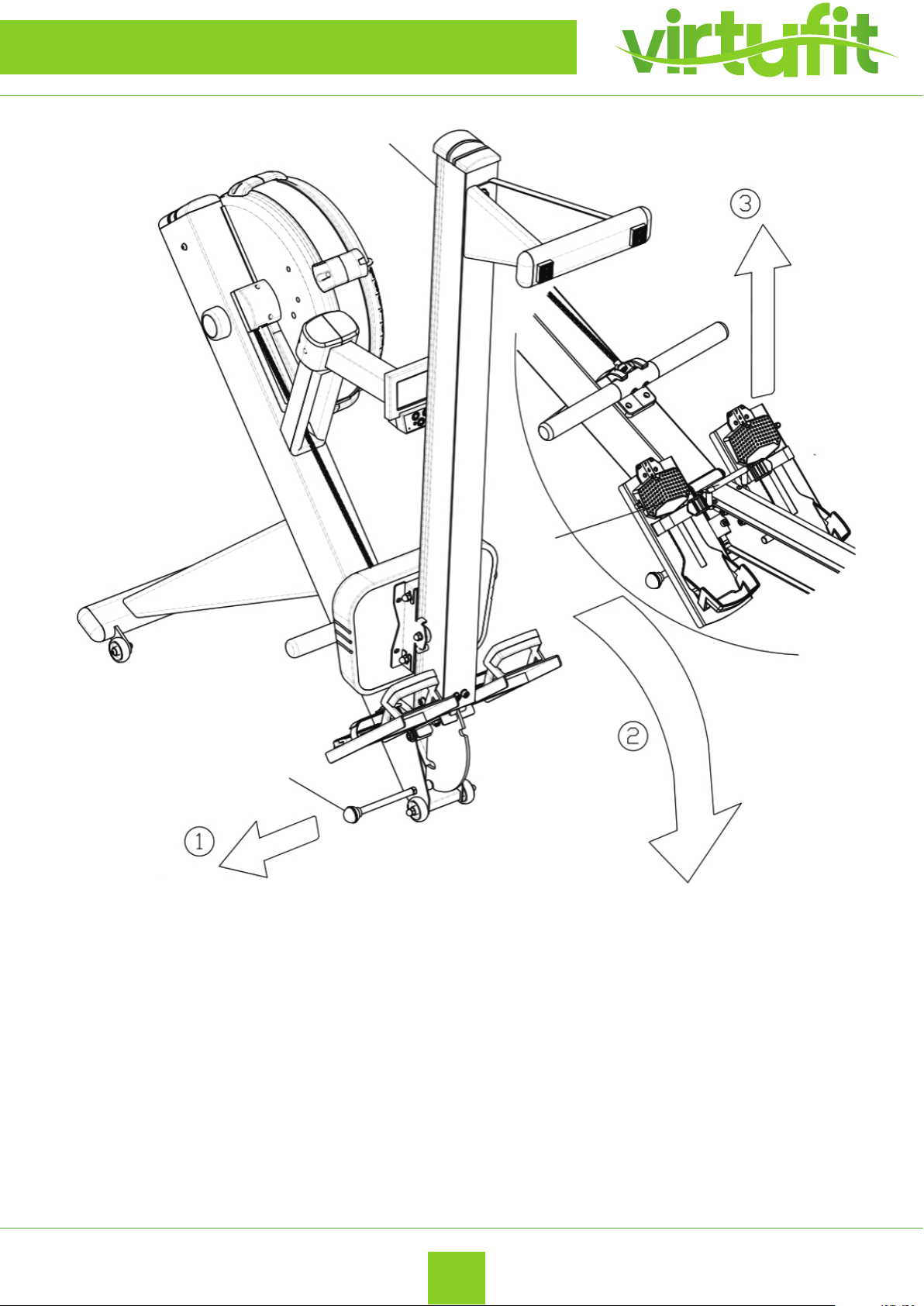

STAP 7
Roeier opslag
Om de VirtuFit Ultimate Pro 2 Ergometer Roeitrainer te vouwen, trekt u eenvoudigweg aan de trekpen (J8) terwijl u railing
handvat (B21) tussen de voorzijde van het toestel (A) en de basisrailing (B) houdt. Plaats de voorzijde van het toestel
(A) voorzichtig op de grond door railing handvat (B21) voorzichtig naar beneden te bewegen. Hierdoor zal de voorzijde
van het toestel (A) naar beneden vallen en kunt u de basisrailing (B) omhoog brengen totdat deze stevig in de gevouwen
positie klikt. Wanneer u klaar bent om de VirtuFit Ultimate Pro 2 Ergometer Roeitrainer opnieuw uit te klappen, trekt u
eenvoudigweg aan trekpen (J8) terwijl u de basisrailing (B) vasthoudt. Plaats de basisrailing (B) voorzichtig op de grond
en gebruik vervolgens railing handvat (B21) om omhoog te trekken totdat de roeier in uitgevouwen positie klikt.
Opmerking: Houd ALLE BEWEGENDE ONDERDELEN stevig vast wanneer u de VirtuFit Ultimate Pro 2 Ergometer
Roeitrainer vouwt. Het gewicht van de roeier zorgt ervoor dat de voorzijde van het toestel (A) hevig valt tijdens het vouwen
en zorgt ervoor dat ook de basisrailing (B) snel valt tijdens het uitvouwen.
10
NL
Ultimate Pro 2 Ergometer
Roeitrainer
Page 11
MONTAGE INSTRUCTIES

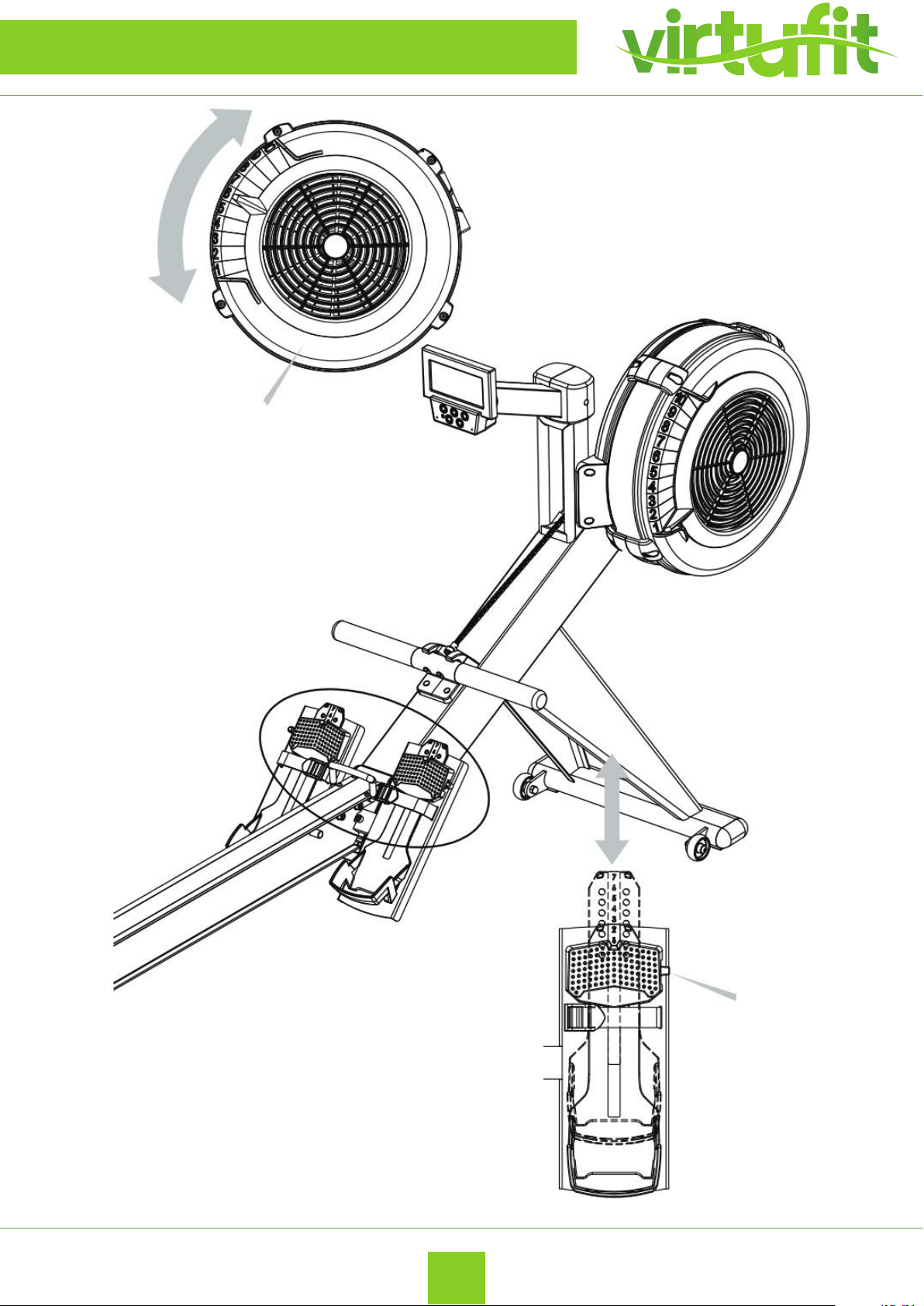

Verstel hendel
11
Druk naar beneden om de voetsteunen te verstellen
NL
Voethoogte regelaar
Ultimate Pro 2 Ergometer
Roeitrainer
Page 12
TECHNISCHE TEKENING
12
NL
Ultimate Pro 2 Ergometer
Roeitrainer
Page 13
ONDERDELENLIJST
NO. Naam Specicaties Kwantiteit NO. Naam Specicaties Kwantiteit
A1 Hoofdframe 1 A15 Ring Dopje ABS 1
A2 Vliegwiel
Frame
A2-1 Ventilator 1 A17 Sensor 1
A2-2 Kabel 1 A18 Hartslag
A2-3 Magneethoes FC 2016 1 A19 Houder handvat ABS 1
A2-4 IJzeren
Sluitring
A2-5 S-type Gesp M5*10mm 2 A21 Sensor Basis ABS 1
A2-6 Inbusbout Φ20*197mm 4 A22 Schroef M4*12mm 5
A2-7 As van Vlieg-
wiel
A2-8 Magneethoes
A2-9 Ring Magneet BR-6004ZZD-
A2-10 Kogellager Oud Design 2 A26 1/4” Ketting 11
A2-11 Ring M4*12mm 1 A27 Afstandsbussen SC-2473 21
A2-12 Schroef 3 A28 Inbusschroef M8*20mm 12
A2-13 Tandwiel 1 A29 Kettinghaak 22
A2-14 PU Sluitring Φ430*2.5T 2 A30 Ketting
A2-15 Beugel
Ventilator
A2-16 Schroef R42 8 A32 Moer 4
A2-17 R-type gesp ABS 2 A33 Afdekkap 4
A3 Kettingkast
(Links)
A4 ‘Mesh’ ABS 1 A35 C-type Gesp 2
A5 Kettingkast
(Rechts)
A6 Schijf M4*8mm 1 A37 Phillips Schroef M5*10mm 1
A7 Schroef 2 A38 Hoofdframe
A8 Variabele
Weerstand
A9 Schroef R40 21 A40 Elastische Bev-
A10 C-type Gesp Φ22*Φ44.2*3T 22 A41 Ketting Beugel 2
A11 Sluitring 1 A42 Katrol 1
A12-1 Rubberen Ring 6001 1 A43 Ketting Katrol 1
A12-2 Rubberen Ring 6903 1 A44 Zeshoekige
A13-1 Kogellager 6001ZZDKFL 1 A45 Trimpanel M6*10mm 2
A13-2 Kogellager 6903ZZDKFL 1 A46 Zeshoekige
A14 Nylon
Borgmoer
S20 1 A20 Philips Schroef M5*10mm 4
Φ100*Φ60*15T
KFL
M4*10mm 1 A31 T-type 10
ABS 1 A36 Katrol 2
M4*12mm 1 A39 Katrol (Achter) Φ10*79.8m 2
M10 1 A47 Hoofdframe
1 A16 Sensor Verbin-
dingsplaat
Ontvanger
1 A23 Kapje Sensor ABS 1
1 A24 Buiten Ketting-
kapje
1 A25 Stuur Φ31.8 1
Koppeling
1 A34 Katrol (Voor) Φ10*79.8mm 1
beugel
estiging Beugel
Schroef
Schroef
Onderste Plaat
(Voor)
ABS 1
ABS 1
Elastische
bevestiging
beugel
M6*30mm 2
1
1
1
2
2
2
13
NL
Ultimate Pro 2 Ergometer
Roeitrainer
Page 14
ONDERDELENLIJST
NO. Naam Specicaties Kwantiteit N O. Naam Specicaties Kwantiteit
A48 Hoofdframe
Onderste Plaat
(Achter)
A49 As Φ12.7*76mm 1 B12 Afstandsbus M8*20mm 2
A50 Veer 1 B13 Sluitring M8*Φ16*2T 2
A51 Moer 1 B14 Moer
A52 Sluitdop 1 B15 Railing
A53 Voetsteun 1 B16
A54 Sluitring M4*Φ10*1T 2 B17 Beugel Ein-
A55 Schroef M4*10mm 2 B18 Philips
A56 Scharnier 1 B19 Dubbele
A57 Bus van Schar-
nier
A58 Sluitring 1/2”*2.0T*Φ23 2 B21 Railing
A59 Inbusbout M10*16mm 2 C1 Stabilisator
A60 Verbindende
Ketting
A61 Elastiek 1 C3 Bewegend
A62 Verbindend
Wiel
B1 Aluminium
Rails
B2 Stoel Stopper 2 C6 Voetsteun 40*32mm 22
B3 Stoelbedekking 2 C7 Schroef M4*12mm 1
Φ21.5*12mm 2 B20 Stoel
Φ8X156mm 1 C4 Phillips
1 B11 Sluitring PR-608ZZ(B-
MC)
M8 2
Bolconisch
Plaatje
In-
busschroef
abs 1
de Railing
M5*10mm 4
Schroef
Φ5.25*85mm 1
Schroef
TPR 2
Stopper
Handvat
(voor)
1 C2 Plat, ovaal
Dopje
Wiel
Schroef
1 C5 Moer
Bolconisch
40*80 2
Φ50 4
M8*40mm 2
M8 12
2
2
1
1
1
14
B4 Stoelwiel-
bedekking
B5 Kogellager PR-608ZZ(BMC) 8 D2 Plat, Ovaal
B6 ‘Spacer’
Afstandsbus
B7 Stoelbedekking Φ10*121mm 2 D4 Schroef M4*12mm 2
B8 Sluitring M8*2.0T*Φ16 4 E1 Linker
B9 Moer
bolconisch
B10 Stoelbe-
dekkingroller
Φ8*Φ12*2mm 8 D3 Voetsteun 40*32mm 1
M8 4 E2 Rechter
4 D1 Stabilisator
(achter)
Dopje
Voetsteun
Voetsteun
1 E3 Voetsteun
Versteller
4 1
40*80 4
TPE 2
Ultimate Pro 2 Ergometer
NL
Roeitrainer
1
1
Page 15
ONDERDELENLIJST
NO. Naam Specicaties Kwantiteit
E4 Linker
Voetsteun
Hoes
E5 Linker
Voetsteun
Hoes
E6 Schroef M4*8mm 1
E7 Plaatje 2
E8 Basis Instellen 2
E9 Klikpedaal 2
E10 Phillips Platte
Schroef
E11 Phillips Platte
Schroef
E12 ‘Spacer’
Afstandsbus
E13 Nylon Borg-
moer
F Zadel 1
G1 Computer Buis 1
G2 Display Beugel 1
G3 Achterkant
Console
G4 Inbusschroef M8*85mm 1
G5 Nylon Moer
Bolconisch
G6 Display 1
G7 Kogelkop
Schroef
M4*12mm 2
M5*15mm 4
M5*15mm 2
M4 2
Oude design 1
M8 1
M5*10mm 4
2
2
H1 Display Buis
Hoes (links)
H2 Display Buis
Hoes (rechts)
J0 Nylon Moer
Bolconisch
J1 Inbusschroef M10*16mm 4
J2 Sluitring M10*1.5T*Φ20 4
J3 Inbusschroef M6*50mm 4
J4 Schroef M4*12mm 3
J5 Inbusschroef M8*35mm 2
J6 Inbusschroef M8*16mm 10
J7 Sluitring M8*Φ16*1.5T 10
J8 Trekpen 1
J9 Kogelkop
Schroef
K Beugel Pedaal 1
ABS 1
ABS 1
M8 2
M4*10mm 2
15
NL
Ultimate Pro 2 Ergometer
Roeitrainer
Page 16
Voor vragen of ontbrekende onderdelen kunt u contact opnemen met Fitness Benelux:
16
Twekkelerweg 263
7553 LZ Hengelo
Nederland
NL
T +31 (0)74-7600219
E service@tnessbenelux.nl
W www.tnessbenelux.nl
Ultimate Pro 2 Ergometer
Roeitrainer
Loading...
