Viper 3305 User guide

®

SE APROPIE

ˇ

ZNES‚TE SA

ˇ

NIMENI NU INDRA

[ ghid de utilizare ]

MODEL

3305

Cuprins

Despre ghid �� 2 Siguranţa înainte de toate ��3 Telcomanda Responder cu ecran LCD�� 4 Ecran LCD �� 5 Pictograme de stare de pe ecranul LCD �� 6 Configuraţia telecomenzii ��7 Funcţiile telecomenzii �� 8 Garanţie pe viaţă �� 9

Felicitări!

Vă felicităm pentru alegerea unuia dintre cele mai bune sisteme de securitate cu pornire de motor din lume� Acest sistem a fost proiectat să funcţioneze o perioadă îndelungată de timp fără probleme� Citirea acestui manual de utilizare înainte de a începe utilizarea produsului vă va ajuta să maximizaţi beneﬁciile oferite de acest sistem�

Despre ghid!

Acest ghid compact acoperă numai funcţiile şi informaţiile esenţiale� Produsul achiziţionat de dvs� are numeroase funcţii complexe care nu sunt amintite aici� Pentru a le cunoaşte, puteţi accesa versiunea completă, disponibilă pe www�directed�com, w ww�directed�ro, sau puteţi să vă adresaţi unui dealer autorizat Falcon Electronics�

2

Model 3305

Avertisment! Siguranţa înainte de toate!

Vă rugăm citiţi instrucţiunile şi avertismentele legate de securitate înainte să intreprindeţi orice acţiune� Utilizarea incorectă a produsului poate duce la pierderea garanţiei�

Despre garanţie

Veţi păstra certiﬁcatul de garanţie fără a îndepăr ta codul de bare corespunzător seriei produsului� Nu puteţi beneﬁcia de garanţie dacă nu faceţi dovada existenţei certiﬁcatului� Este necesar să păstraţi şi o dovadă că sistemul a fost instalat de un distribuitor autorizat Falcon Electronics� Asiguraţi-vă că aţi primit certiﬁcatul de garanţie de la distribuitorul dumneavoastră� Este necesar să păstraţi şi dovada achiziţiei (factura), care reﬂectă faptul că produsul a fost achiziţionat de la un dealer autorizat Falcon Electronics�

Instalarea

Datorită complexităţii sistemului instalarea produsului nu poate ﬁ făcută decât de către un dealer autorizat Falcon Electronics� Instalarea neautorizată atrage după sine anularea oricărei garanţii�

Întreţinerea sistemului

Acest sistem nu necesită întreţinere specială, în afară de înlocuirea bateriei de la telecomandă� Telecomanda responder este alimentată de o baterie de 1�5V de tip AAA� Telecomanda clasică este alimentată de 2 baterii CR2016 de 3V�

Indicatorul de nivel al bateriei (pentru telecomanda responder)

Indicatorul de nivel al bateriei are 4 segmente de nivel care arată gradul de încărcare al bateriei� Când bateria ajunge la un nivel scăzut şi necesită înlocuire, telecomanda va genera un sunet şi indicatorul de nivel va clipi continuu�

Ce este inclus

Sistemul dumneavoastră conţine:

n

Telecomandă responder cu 4 butoane şi ecran LCD (p/n 7345V)

n

Telecomandă cu 4 butoane (p/n 7145V)

n

LED indicator de stare şi întrerupător Valet®

n

Certiﬁcat de garanţie

3

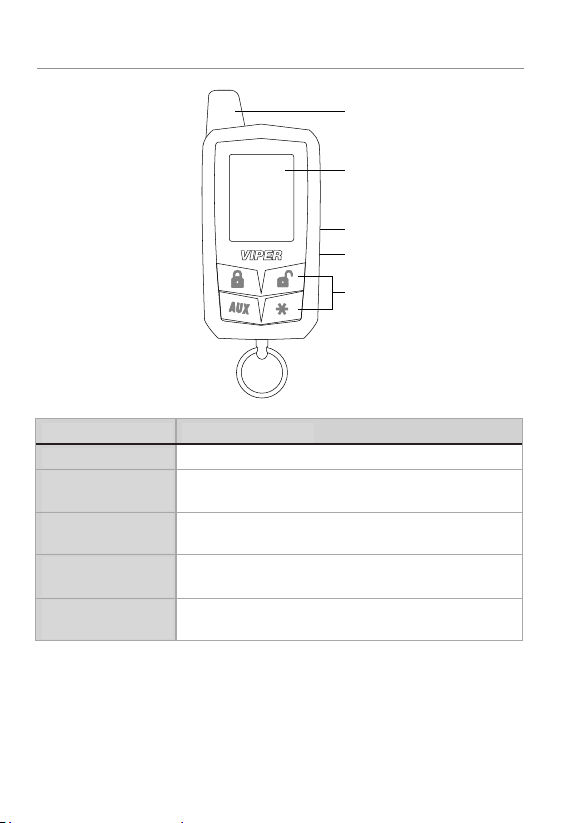

2-way LCD remote control

Internal Antenna

Display

Command Buttons

Battery Compartment (at rear)

Programming Button (at rear)

Feature Description

Internal Antenna Used for transmitting and receiving information

Display The LCD screen provides visual confirmation of the vehicle

status using symbols and icons, such as alarm information.

Command buttons (4) Used to perform arming, disarming, auxiliary channel and

remote start commands

Programming Button

Used for customizing the remote control and for car selection.

Battery Compartment 1 AAA battery powers the 2-way unit. Remove door on unit

rear to access.

Telcomanda Responder cu ecran LCD

Antena

Ecran

Compartiment baterie (spate)

Butoane de programare (spate)

Comenzi

Funcţie

Antenă internă* Folosită pentru transmiterea şi recepţionarea informaţiilor�

Display

Butoane de comandă: 4

Butonul de acces funcţii

Compartimentul bateriei

Descriere

Display-ul LCD furnizează conﬁrmări vizuale ale stării sistemului prin intermediul simbolurilor şi pictogramelor�

Folosite pentru armare, dezarmare, canal auxiliar şi comanda de pornire motor�

Folosit pentru accesarea nivelurilor de funcţii, pentru comenzi, meniuri de conﬁgurare, pentru programare şi selectare autovehicule�

O baterie AAA alimentează telecomanda Responder� Înlăturaţi capacul de pe partea din spate a telecomenzii pentru a accesa bateria�

4

Model 3305

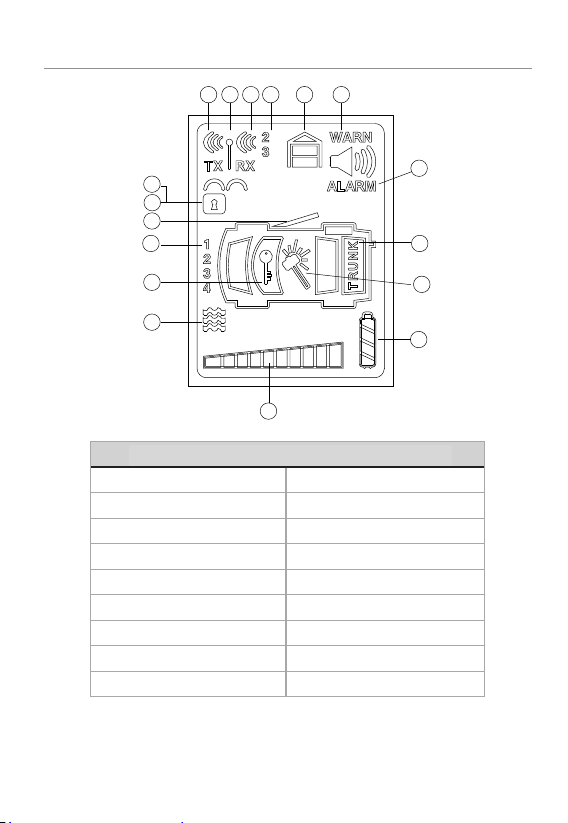

LCD Screen

   























LCD Icon descriptions

1. Transmit 10. Battery level indicator

2. Out-of-range 11. Remote sending

3. Receive 12. Vibrate mode

4. Auxiliary output 2 or 3 13. Ignition

5. Garage door (no function) 14. Vehicle number

6. Warn away 15. Door

7. Alarm 16. Arm

8. Trunk or Hood 17. Disarm

9. Sensor

Ecran LCD

Pictograme ecran LCD

1� Transmisie 10� Nivelul bateriei

2� În afara razei 11� Transmitere informaţii

3� Recepţie 12� Alertă vibraţii

4� Auxiliare 2 şi 3 13� Alertă contact cheie

5� Uşă de garaj (fără funcţie) 14� Numărul vehiculului

6� Warn Away 15� Alertă uşă

7� Alarmă 16� Sistem armat

8� Portbagaj 17� Sistem dezarmat

9� Senzor

5

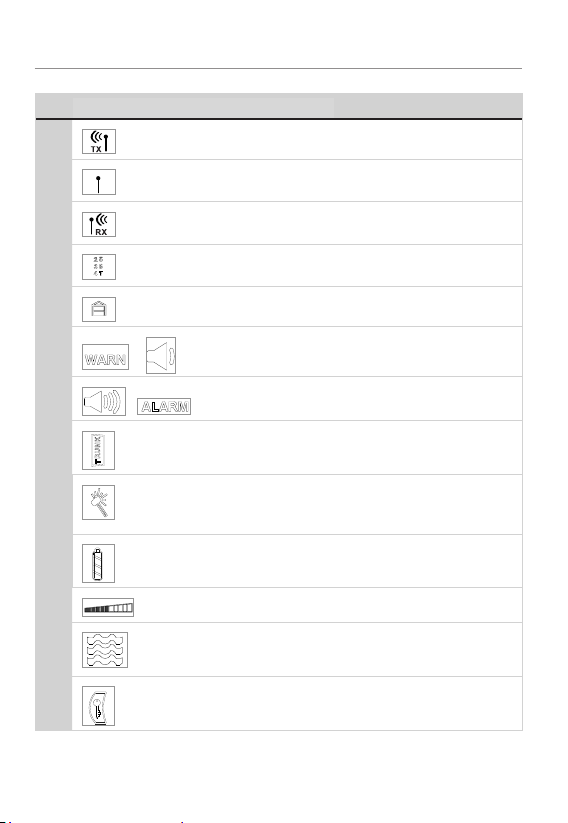

LCD status icons / 2-way only

Icon Description

1

On during remote command transmission to the vehicle.

2

On during remote command transmission to vehicle, but command page is not received.

3

On during receipt of page from the vehicle to the remote.

4

Displays which auxiliary is operating, or which security sensor is in Warn Away or alarm state.

5

No Function

6

+

Displays when a security feature is tripped, but not to full alarm.

7

+

Displays when a security is tripped to a full alarm state.

8

Trunk icon flashes a few seconds during full alarm and then remains displayed until page is cleared.

9

Shock sensor icon flashes a few seconds during Warn Away and full alarm, and then remains displayed until page is cleared.

10

Battery icon displays current charge capacity of the remote’s battery.

11

Bar indicates remote is sending.

12

Vibrator icon displays if remote is programmed for vibrator notification. (See remote Programming section)

13

Ignition icon flashes a few seconds during full alarm, then remains displayed until page is cleared.

Pictograme de stare

de pe ecranul LCD

6

DescrierePictogramă

Pictograma “transmisie” – aﬁşată în timp ce telecomanda trans mite o comandă vehiculului�

Pictograma “semnal“ – aﬁşată când o comandă este trans misă vehi cu lului, dar nu se recepţionează mesaj de conﬁrmare a efectuării ei

Pictograma “recepţie“ va ﬁ aﬁşată în timp ce telecomanda primeşte un mesaj de stare de la vehicul�

Pictogramele “auxiliar“ şi “senzor“ vor aﬁşa ce intrare auxiliară funcţionea ză sau ce funcţie de securitate a declanşat preavertizarea sau secvenţa completă�

Fără funcţie

Pictogramele Warn Away aﬁşează momentul în care o funcţie de securitate a fost declanşată, dar nu cu secvenţa completă�

Pictogramele vor ﬁ aﬁşate când o funcţie de securitate a declanşat cu secvenţa completă�

Pictograma “portbagaj“ clipeşte câteva secunde în timpul secvenţei complete de declanşare şi apoi va rămâne aﬁşată continuu până la ştergerea avertizării�

Pictograma senzor de şoc va ﬁ aﬁşată atât la preavertizarea Warn Away, cât şi la declanşarea completă, clipind de câteva ori, iar apoi ﬁind aﬁşată continuu până la sfârşitul secvenţei de declanşare�

Pictograma de nive a bateriei este întotdeauna aﬁşată ca un indicator al stării de încărcare a bateriei�

Scala indică faptul că telecomanda transmite informaţii�

Pictograma vibraţii va ﬁ aﬁşată dacă telecomanda este programată pentru înştiinţări de tip “vibraţii”

Pictograma contact clipeşte câteva secunde în timpul secvenţei complete de declanşare şi apoi va rămâne aﬁşată continuu până la ştergerea avertizării�

Model 3305

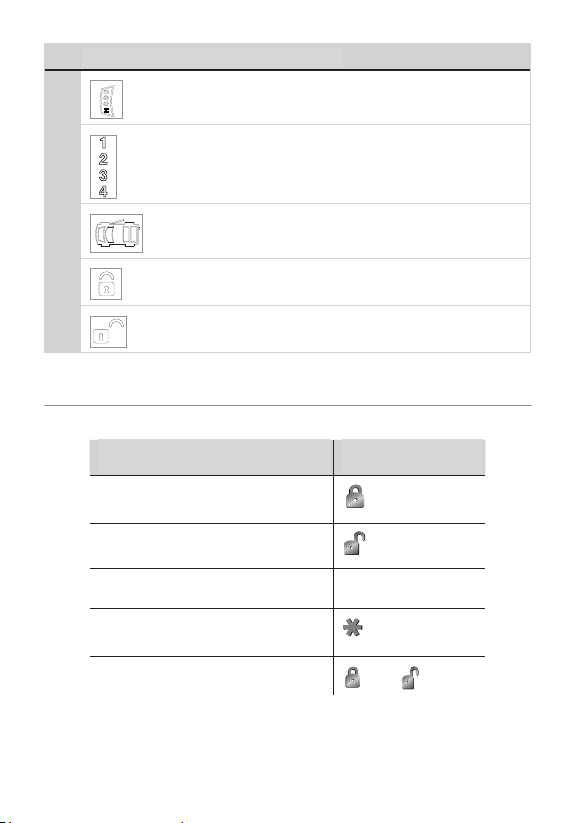

Icon Description

Hood icon flashes a few seconds during full alarm, and then remains displayed until page is cleared.

14

Displays the vehicle (1of 4) that the remote controls. See “Vehicle Select” section.

15

Door icon flashes a few seconds, and then remains displayed until page is cleared.

16

Arm icon flashes when doors are locking, and then remains displayed until the system is disarmed.

17

Disarm icon flashes when doors are unlocking, and then remains displayed until the system is armed.

Icon Description

Hood icon flashes a few seconds during full alarm, and then remains displayed until page is cleared.

14

Displays the vehicle (1of 4) that the remote controls. See “Vehicle Select” section.

15

Door icon flashes a few seconds, and then remains displayed until page is cleared.

16

Arm icon flashes when doors are locking, and then remains displayed until the system is disarmed.

17

Disarm icon flashes when doors are unlocking, and then remains displayed until the system is armed.

Remote control conﬁguration

2-way standard conﬁguration

Arm

Disarm

Channel 2/Silent Mode

AUX

Panic

Channel 3

and

Pictogramă

Descriere

Pictograma “capotă“ clipeşte câteva secunde în timpul secvenţei complete de declanşare şi apoi va rămâne aﬁşată continuu până la ştergerea avertizării

Conﬁguraţia telecomenzii

Această pictogramă indică numărul vehiculului care este controlat din tele comandă� Pot ﬁ controlate maxim 4 maşini cu aceeaşi telecomandă� Dacă intervine o înştiinţare Warn Away sau o declanşare la unul dintre celelalte vehicule, numărul vehiculului respectiv va ﬁ aﬁşat, iar pe ecranul LCD va ﬁ aﬁşată starea vehiculului respectiv�

Pictograma uşă va clipi câteva secunde, apoi va ﬁ aﬁşată continuu până la sfârşitul secvenţei de declanşare�

Pictograma armare va clipi când sistemul încuie uşile, iar apoi va ﬁ aﬁşată continuu până când sistemul este dezarmat�

Pictograma dezarmare va clipi când sistemul descuie uşile, iar apoi va ﬁ aﬁşată continuu până când sistemul este armat�

Conﬁguraţia standard a telecomenzii Responder

Armare

Dezarmare

Canal 2 / Mod silenţios

Panică

Canal 3 şi

Pictograme

7

Funcţiile telecomenzii

to unlock the doors and disarm the vehicle.

Butoanele telecomenzii LCD sunt folosite pentru transmiterea comenzilor către sistem� Descrierea de mai jos se referă la conﬁguraţia standard� Telecomanda LCD poate ﬁ personalizată în funcţie de cerinţele clientului de către un distribuitor autorizat� De asemenea, utilizatorul poate conﬁgura telecomanda pentru anumite răspunsuri�

Telecomanda Responder şi cea unidirecţională

Apăsaţi scurt butonul

Apăsaţi scurt butonul AUX, apoi apăsaţi

sau apăsaţi şi menţineţi apăsat butonul AUX timp de 2 secunde pentru a activa o

funcţie auxiliară opţională precum deschiderea electrică a portbagajului�

Ieşirea auxiliară comandă: __________________

Apăsaţi şi menţineţi apăsat butonul

de panică�

Apăsaţi scurt, simultan butoanele

auxiliară de confort�

Ieşirea auxiliară comandă: __________________

8

pentru a încuia uşile şi a arma sistemul�

pentru a descuia uşile şi a dezarma sistemul�

şi

pentru a activa Modul Silenţios

timp de 2 secunde pentru a activa modul

şi

pentru a activa pentru a activa o opţiune

Model 3305

Interferenţe

Toate dispozitivele cu transmisie radio pot ﬁ inﬂuenţate negativ de interferenţe�

Schimbarea bateriilor

Schimbarea bateriilor trebuie făcută numai de către un distribuitor autorizat Falcon�

Resistenţa la apă şi foc

Acest produs nu este proiectat pentru a rezista la interacţiunea cu apa sau focul� Orice astfel de interacţiune duce la pierderea garanţiei�

Garanţie pe viaţă

Directed Electronics (“Directed”) garantează cumpărătorului repararea sau înlocuirea (la alegerea Directed) a oricărei unităţi Directed (“unitatea”) cu un model recondiţionat similar, excluzând, fără limitare la acestea, sirena, telecomenzile, senzorii şi accesoriile cu defecte de fabricaţie şi manoperă, pe toată durata de funcţionare a vehiculului, cu condiţia îndeplinirii următoarelor: dacă unitatea a fost achiziţionată de la un dealer autorizat Directed, dacă unitatea a fost instalată şi întreţinută de un dealer autorizat Directed, dacă unitatea a fost reinstalată într-un vehicul în care a fost instalată pentru prima dată de un un dealer autorizat Directed şi dacă unitatea este retrimisă la Directed fără rambursare, însoţită de o copie a facturii de cumpărare sau de un alt document de achiziţie care conţine următoarele informaţii: numele cumpărătorului, numărul de telefon şi adresa, numele dealerului autorizat, numărul de telefon şi adresa acestuia, descrierea completă a produsului, inclusiv a accesoriilor, anul, marca de fabricaţie şi modelul vehiculului, numărul de înmatriculare şi de identiﬁcare ale vehiculului� Celelalte componente pe lângă unitate, incluzând fără limitare sirena, telecomenzile,

9

senzorii şi accesoriile aferente, beneﬁciază de o garanţie de 1 an de la data achiziţionării� TOATE PRODUSELE PRIMITE DE DIRECTED PENTRU EFECTUAREA DE REPARAŢII SUB GARANŢIE VOR FI RESPINSE DACĂ NU SUNT ÎNSOŢITE DE DOVADA ACHIZIŢIONĂRII� Prezenta garanţie nu poate ﬁ transferată şi va deveni nulă în cazul în care: codul de bare sau numărul de serie al unităţii este şters, lipseşte sau a fost deteriorat; unitatea a fost modiﬁcată sau folosită în alte scopuri decât cele pentru care a fost concepută; unitatea a fost deteriorată în urma unui accident, folosiri incorecte, neglijenţe, întreţineri necorespunzătoare, instalării sau din orice alt motiv, cu excepţia defectelor de fabricaţie sau manoperă� Garanţia nu acoperă daunele cauzate de mutarea unităţii� Directed va decide la latitudinea sa ce înseamnă daune excesive şi poate refuza primirea unor unităţi mult prea deteriorate� ÎN LIMITELE IMPUSE DE LEGE, TOATE GARANŢIILE, INCLUZÂND FĂRĂ LIMITARE GARANŢIILE EXPLICITE, IMPLICITE, GARANŢIA DE VANDABILITATE, GARANŢIA PENTRU FOLOSIRE ÎN ANUMITE SCOPURI ŞI GARANŢIA NEÎNCĂLCĂRII DREPTURILOR DE PROPRIETATE INTELECTUALĂ SUNT EXCLUSE ÎN MOD EXPRES; SISTEMELE DE SECURITATE DIRECTED, INCLUSIV ACEASTĂ UNITATE, SUNT CONCEPUTE ÎN SCOPUL PRE VENIRII FURTURILOR AUTO� DIRECTED NU OFERĂ NICIO GARANŢIE ÎN CAZUL PRO DUCERII UNOR ACTE DE VANDALISM, ÎN CAZUL DETERIORĂRII SAU FURTULUI AUTOMOBILULUI, A COMPONENTELOR ACESTUIA SAU ARTICOLELOR DIN INTERIOR, PRIN URMARE ÎŞI DECLINĂ ORICE RĂSPUNDERE PENTRU, FĂRĂ LIMITARE, FURTURI, DETERIORĂRI ŞI/SAU ACTE DE VANDALISM LEGATE DE VEHICUL� PREZENTA GARANŢIE NU ACOPERĂ COSTU RILE DE MANOPERĂ PENTRU ÎNTREŢINEREA, SCOATEREA SAU INSTALAREA UNITĂŢII SAU PENTRU DAUNE INDIRECTE DE ORICE NATURĂ� COMPENSAŢIA MAXIMĂ DIN PARTEA DIRECTED SE VA LIMITA LA PREŢUL DE CUMPĂRARE AL UNITĂŢII STABILIT DE DEALERUL AUTORIZAT DIRECTED� DIRECTED NU VA RĂSPUNDE PENTRU DAUNE DE ORICE FEL INCLUZÂND, FĂRĂ LIMITARE, DAUNE INDIRECTE, DAUNE ASUPRA VEHICULULUI, DAUNE REZULTATE DIN TIMPUL PIERDUT, CÂŞTIGURI NEREALIZATE, PIERDERI COMERCIALE, RATAREA UNEI OPORTUNITĂŢI ECONOMICE ŞI AŞA MAI DEPARTE� ÎN CIUDA CELOR MENŢIONATE MAI SUS, PRODUCĂTORUL OFERĂ O GARANŢIE LIMITATĂ PENTRU ÎNLOCUIREA SAU REPARAREA MODULULUI DE COMANDĂ ÎN CONDIŢIILE DESCRISE LA ACEASTĂ SECŢIUNE� PREZENTA GARANŢIE DEVINE NULĂ ÎN CAZUL ÎN CARE UNITATEA NU A

10

Model 3305

FOST ACHIZIŢIONATĂ DE LA DIRECTED SAU DE LA UN DEALER AUTORIZAT DIRECTED SAU DACĂ A FOST DETERIORATĂ ÎN URMA UNUI ACCIDENT, A FOLOSIRII INCORECTE, A NEGLIJENŢEI, DEZASTRELOR NATURALE, ÎNTREŢINERII INCORECTE SAU DIN ALTE CAUZE DECÂT CELE LEGATE DE DEFECTE DE MATERIAL SAU DE FABRICAŢIE�

Asiguraţi-vă că aveţi următoarele date de bază din partea distribuitorului� O copie a facturii de cumpărare cu următoarele date: n Data achiziţionării produsului n Numele complet şi adresa cumpărătorului n Numele şi sediul dealerului autorizat n Tipul de sistem de alarmă instalat n Anul, fabricaţia, modelul şi culoarea automobilului n Nr� de înmatriculare n Numărul de identiﬁcare al vehiculului n Toate opţiunile de securitate instalate pe vehicul n Fişele de instalare�

11

Showroom BUCUREŞTI - B-dul Magheru, nr. 6-8, sector 1 ; Tel.: 021-316.67.16; oﬃ[email protected] Showroom TIMIŞOARA - B-dul 16 Decembrie 1989, nr. 43; Tel.: 0256-274.788; oﬃ[email protected] Showroom BRAŞOV - Str. Buzeşti, nr. 13; Tel.: 0368-456.003; oﬃ[email protected] Showroom IAŞI - Str. Splai Bahlui Mal Stâng nr. 23; Tel.: 0332.441.826; oﬃ[email protected] Showroom CLUJ - Str. Dorobanţilor, nr. 30 - 32; Tel.: 0730.025576; oﬃ[email protected] Oﬃce Falcon - Splaiul Unirii, nr. 247-251, sector 3, cod 030137, București;

Tel.: 021-410.95.58, 021-410.05.83; Fax: 021-411.63.47; Email: oﬃ[email protected]

www.store.falcon.ro
