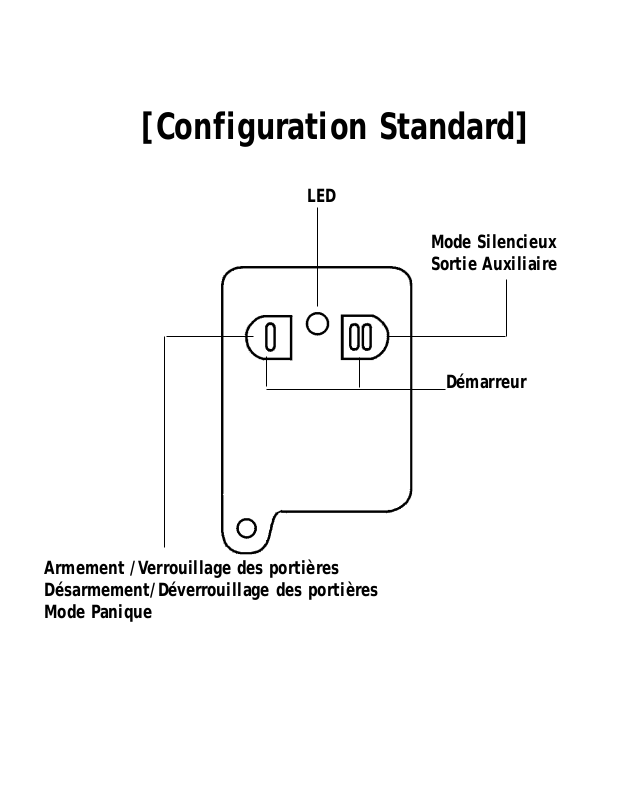

[Configuration Standard]
LED
Mode Silencieux
Sortie Auxiliaire
Démarreur
Armement /Verrouillage des portières
Désarmement/Déverrouillage des portières
Mode Panique
[Table des matières]
Garantie ............................................................ 1
Informations Importantes .................................... 2
Maintenance du système ...................................... 2
Fonctions de l’Émetteur......................................... 3
Utilisation du Système............................................ 4
Verrouillage..................................................... 3
Déverrouillage.................................................. 4
Démarrag e à distance........................................ 4
Arrêter le démarreur......................................... 5
Mod e Compteur........... .......................................... 6
Démarrage Continu................................................. 7
Options de Programmation....................................... 8
Description des Termes ........................................... 8
Consig nes de Sécurité.............................................. 10
Garantie à Vie Limitée de 3 ans: Modèle 125HF
Directed Electronics , inc. (Canad a) s'engage envers L'ACHETEUR ORIGINAL à réparer ou r emplacer
(par un modèle similaire remis à n euf) le mod ule électronique de con trôle principal, si celuici a été diagnostiqué défectueux, dan s son ensemble ou d ans l'une d e ces composantes et ce
pour une durée de 3 an s suivant la date d’installati on pour le véhicule dans lequel fut effectuée
l'installation initiale. A CONDITION QUE LE SYSTÈME A ÉTÉ VENDU et INSTALLÉ PAR UN
DÉT AILLANT A UT ORI SÉ DEI. Après 3 an s , un coût fixe ser a f acturé pour réparer le systèm e. Si
une réparation est exigée sur garantie, vous devez fournir une copie lisible de la facture
originale d'achat conten ant toutes les informations prin cipales mentionnées ci-dessous . Toutes
autres composantes du systèm e de sécurité autr e que le m odule prin cipal sont couvertes par
une garantie limitée de 12 mois à partir de la date d’installation.
Cette garantie sera automatiquement annulée si le produit a été endommagé par accident,
par utilisation abusive ou par négligence. Cette garantie demeure non transférable et ne
s'applique pas aux produits qui auron t été modifiés pour un e utilisation autr e que celle pour
laquelle le produit a été conçu. La garanti e ne couvre pas les piles. L'unité principale défectueuse
doit être retournée au f abrican t, port payé. Cette garantie n e couvre pas les coûts d e mainsd'oeuvre pour la désinstallation, le di agnostic, l'e xpertise ainsi que la réinstallation du pr oduit.
Pour une réparation hors garantie, un taux horaire sera facturé. Veuillez communiquer avec
un centre de répar ation autorisé pour connaîtr e le taux horair e pour la réparation du pr oduit.
La garantie sur ce pr oduit ser a autom atiquemen t annulée si la d ate , le code ou le n umér o de
série est effacé ou altéré.
Assurez-vous auprès de votre détaillant VIPER®
d’avoir en main les informations suivantes
Une copie claire et lisible de la facture d'achat, possédant les détails suivants:
• La date de l’achat • Numéro de licence du véhicule
• Le nom et l’adresse complète • Numéro d’identification du véhicule
• Le nom et l’adresse complète du détaillant • Les options installées sur le véhicule
• Type de système de sécurité installé • Reçu de l’installation
• L’année, la marque, le modèle et la couleur du véhicule
-1-
[ Ce qui est inclus ]
• Le module de contrôle
• Un émetteur à deux boutons
• L'indicateur d'état DEL rouge
• Un interrupteur à poussoir Valet®
• Un interrupteur à bascule d’arrêt (shutdown)
[ Informations Importantes ]
Félicitations sur votre achat d'un système d e sécurité pour véhi cule à la fine
pointe. Ce système a été conçu pour donner des années d'opération sans
problème. Étant donné la complexité de ce système, il doit être installé par
un détaillant autorisé seulement. L'installation de ce produit par toute personne autre qu'un détaillant autorisé annule la garantie. Tous détaillants
possèdent un certifi cat pré-imprimé pour prouver qu'ils sont détaillants autorisés.
Ce guide d'utilisateur d evrait vous ai der a tirer le m aximum de votre systèm e .
Veuillez pr endr e le temps de le lire atten tivement, avant d'utiliser le systèm e.
[Maintenance du système]
Le système ne requière aucune maintenance spécifique. Votre émetteur est
alimenté par un e pile miniature 12v , de type GP23A, qui d evrait durer envir on
un an sous usage normal. Quand la pile faiblie, la distance d'opération sera
réduite et le DEL sur l'émetteur sera pâle.
Avertissement
Ce prod uit est conçu pour les véhicules à injections, équipés d'une trans
-2-
mission automatique. L'utilisation de ce produit sur un véhicule à transmission man uelle est dangeureuse et contraire à l'utilisation prévue de ce
produit.
IMPORTANT! La plupart des camions GM et véhicules utilitaires de sport ne possède pas
d'interrupteur au neutr e de sûr eté. Ils utilisent un in terrupteur mécanique qui n'empêche pas un
système de dém arrage à distance d'alim enter le démarr eur du véhicule. Lors d u démarrag e d'un tel
véhicule ne laissez jamais les clés d ans le contact ou le véhi cle stationné en embrayage . T oujours
mettre le véhicule en position "P" avant d'opérer ce démarreur à distance. Activer ce système
pendant que le levier est en position "D" aura pour effet de faire bouger le véhicule vers l'avant
pouvant résulter à des blessures ou endommager des biens.
[ Fonctions de l’Émetteur ]
Le module d e contrôle utilise une fon ction d’apprentissag e informatisé pour
recevoir la programmation des boutons de la télécommande. Par ce fait il
est possible d’assigner n’importe quel bouton d’une télécommande à n’importe quel fonction d’un module. A l’origine les télécommandes sont programmées en configuration standard. Toutefois votre détaillant autorisé
peut personnaliser la progr ammation de vos télécomman des. Les f onctions
des boutons des télécommandes et les instructions mentionnées dans ce
manuel correspondent à la configuration standard déja établie.
Configuration Standar d
La configuration standard est la façon dont les émetteurs sont programmés
initialement. Si vous désirez une configuration personnalisée, consultez votre détaillant.
Fonction Un
les fonctions de verrouillage/déverrouillage sont normalement contrôllées
en appuyant
.
-3-
Fonction Deux
Le mode compteur est mis en fonction en appuyant sur le bouton
Fonction Trois
Appuyez sur les boutons et simultanément pour démarrer votre
véhicule.
.
[ Utilisation du Système ]
Le contrôle des verrous de portes est optionnel. Des pièces additionnelles
ainsi que de la main-d'oeuvre peuvent être requis.
Verrouillage
En appuyant sur le Bouton de votre émetteur pend ant un e seconde vous
verrouillerez les portes et les feux de position clignoteront une fois pour
confirmer le verrouillage des portes.
Déverrouillage
Pour déverrouiller les portes, appuyez sur le Bouton de votre émetteur
pendant une seconde et les feux de position clignoteront deux fois pour
confirmer le déverrouillage des portes.
Démarrage à distance
Appuyez sur les boutons et simultaném ent pour débuter la séquen ce
de démarrage. Les feux de positions clignoteront pour confirmer que le
moteur va démarrer. Il est important de relâcher les boutons suivant le
clignotement des feux. Si les boutons sont enfoncés plus de deux secondes, la séquence du système sera terminé.
-4-
Environs trois secondes suivant le clignotement des feux, le système enclenchera le démarreur jusqu'à ce que le moteur tourne avec succès. Si le
moteur ne tourne pas après six secondes, le système cessera de démarrer.
Après trois second es, le système tenter a de démarr er le moteur de n ouveau.
Si après trois tentative le moteur ne tourne toujours pas, le démarreur
cessera sa séquence.
IMPORTANT! Il n'est pas prudent de faire tourner le moteur d'un véhicule dans
garage ou autr es en d r oits fermés. Respir er les gaz d u tuyau d'échappem en t
peuvent être dommageable à votre santé. Ne jamais activé le démarreur à
distance dans un endroit clos.
Une fois que le moteur tourne avec succès, le système alimentera les contrôles climatique. Si un refroidissement ou un réchauffement du véhicule
est désiré, vous devez préajuster vos contrôles d e tempér atur e et mettr e le
ventilateur en mar che . Le moteur va tourner pour la périod e sélectionnée et
les feux clignoteront ou resteront allumés durant cette période.
Arrêter le démarreur à distance
Appuyez sur les boutons et de nouveau, pendant l'opération du démarreur à distance, cessera l'opération du système et le moteur s'éteindra.
Vous pouvez aussi arrêter le système en appuyant sur la pédale de frein.
Vous pourriez aussi entrer dans le véhicule et le conduire sans éteindre le
moteur. Pour conduire le véhicule sans éteindre le moteur:
Entrez dans le véhicule et mettez la clé en position "ON". Appuyez sur la
pédale de frein.
-5-
[Mode Compteur]
Le système possède un compteur in tégré qui démarr era le m oteur et le fer a
tourner pend ant le temps sélectionné, tout les tr ois heures pour un total de
six opérations.
IMPORTANT! Il n'est pas prudent de faire tourner le moteur d'un véhicule dans
garage ou autres endroits fermés.
Pour entrer en mode compteur:
1) Démarrer le véhicule en appuyant sur les boutons et de l'émetteur.
2) Appuyez et relâchez le bouton
3) Dans les 2 second es qui suivent, appuyez puis relâchez les bouton s et
.
Le moteur s'arrêtera et les feux d e position s clign oteron t 4 f ois. Le m oteur
démarrer a de nouveau pour confirmer que le mod e compteurest activé. Vous
pouvez éteindr e le moteur en appuyan t sur les boutons et de l'émetteur ou le laisser terminer son temps sélectionné. Dans les deux cas, le
moteur démarrera à tout les trois heures pour six opérations.
Pour sortir du mode compteur:
Tournez la clé à la position "ON" pendant que le moteur ne tourne pas. De
plus, vous pouvez le faire à l'aide de l'émetteur de la façon suivante:
-6-
1) Démarrer le véhicule en appuyant sur les boutons et de l'émet-
teur.
2) Appuyez et relâchez le bouton .
3) Dans les 2 second es qui suivent, appuyez puis relâchez les bouton s
et
.
Le moteur s'arrêtera et les feux d e positions clign oteront 4 f ois pour confirmer que le mode compteur est désactivé. Si le moteur tourne déjà, sautez
l'étape 1.
NOTA: Si le système reçoit une mise hors fonction en mode compteur, le moteur s'éteindra et démarrera de
nouveau dans 3 heures!
[Démarrage continu]
Un véhicule équipé avec ce systèm e peut contin uer de rouler un e fois la clé
retirée . Cette car actéristique est utile pour ces f ois ou vous d evez sortir d u
véhicule pour de courte période de temps et voudriez garder le moteur en
marche ainsi que les contrôles climatique. Avant d'éteindre le moteur:
1. Appuyez sur les boutons et de l'émetteur et relâché-les
(ou appuyez et relâchez le bouton poussoir optionnel.)
2. Mettre la clé en position "OFF" -Le moteur continuera de tourner.
3. Le moteur tournera sont temps sélectionné ou jusqu'à ce qu'une mise
hors-fonction soit détecté.
NOTA: Cette fonction ne fonctionne pas si la pédale de freins est enfoncé
-7-
[Option de Programmation]
Les options de programmation contrôlent ce que votre système fait lors
d'une opérati on n orm ale, et requiert peu sin on au cun e pièce additi onn elle.
Toutefois, certaines peuvent avoir besoin de main-d'oeuvre additionnelle .
Ce qui suit est une liste des options programmable, avec les réglages par
défauts en caractères Gras.
• Le moteur peut être programmé pour tourner durant 12 ou 24 minutes.
Une fois le temps écoulé, le moteur s'arrêtera et ne repartira pas, sauf s'il
est en mode de compteur.
• Durant le f on cti onn em en t d u dém arr eur à distan ce, les feux de position s
du véhicule peuvent clignoter ou être allumés constant.
• V errouillage d es portes contrôlé par l'igniti on à "on" ou "off". Avec cette
option à "on", les portes se verrouilleront 3 secondes après que la clé soit
à la position "on", et déverrouilleront une fois la clé à la position "off".
[Description des termes]
Unité de contrôle: Le “cerveau” de votre système. Normalement caché sous
le tableau de bord du véhicule. Il contient le microprocesseur qui supervise
votre véhicule et contrôle toutes les fonctions du système.
Coupe-démarreur FailSafe®: Un interrupteur automatique contrôlé par le
système de sécurité qui empêche le véhicule de démarrer quand le système
est armé. Rien n'empêche le véhi cule d e dém arrer si le systèm e est désarmé,
en mode valet, ou si le coupe-démarreur lui-même devait faire défaut. Votre
système possède cette option, toutefois l'installation de cette option peut
exiger de la main-d'oeuvre additionnelle.
-8-
DEL: Lumièr e rouge installé quelque part d ans le véhicule . Elle sert à indiquer
l'état de votre système.
Émetteur: Contrôle à distance opérant différentes fonctions de votre système.
Interrupteur Valet® : Un petit interrupteur à poussoir installé quelque part
dans le véhi cule. Il est utilisé pour outrepasser le coupe-démarr eur Failsafe®
si un émetteur est perdu ou endommagé, ou pour passer en mode V alet® .
-9-
CONSIGNE
de sécurité!
Dans le but de prévenir tout incident, nous vous r ecommandons de suivre
les consignes suivantes:
Garder les télécommandes hors de la portée des enfants.
Ne jamais démarrer le véhicule dans un endroit fermé.
Si vous stationnez le véhicule régulièrement ou occasionnellement dans
un endroit fermé, vous de vez toujours désactiver le sy stème à l’aide de
l’interrupteur de mise hors service.
Lorsque votre véhicule est laissé pour entretien ou réparation, vous
devez toujours aviser les personnes concernées, de la présence du
démarreur à distance.
Nous recommendons fortement au client qui stationne son véhicule
occasionnellement dans des endroits fermé d’acheter un détecteur de
monoxyde de carbone. Le détecteur de monoxyde devrait être installé
dans l’endroit fermé, tel qu’indiqué par le fabricant.
-10-
Loading...
