Page 1

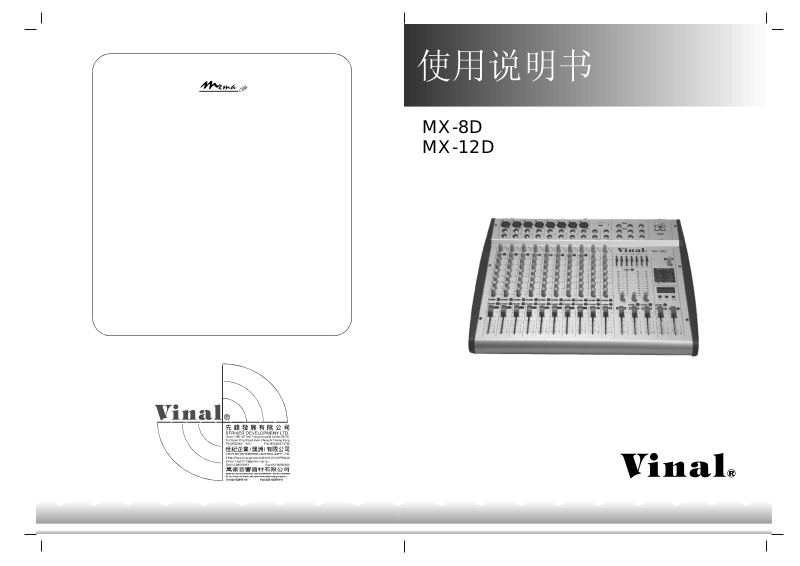

使用说明书
MX-8D
MX-12D
Page 2
产品使用前
为了更好地了解本产品的特点和调控方法，用户使用前请仔细阅读本手册并理解
其内容，小心仔细地使用会延长产品的寿命。
性能
型号
MX-8D
参数指标
MX-12D
操作使用说明
1.最重要的是确认电源电压值，
2.将电源插入插座前，电源开关应处于“OFF”状态。
3.使用前，将下列旋钮处于下列位置。
主控制推子、、、、
每个声道的音量推子
增益：左旋至底部。
HIGH 、MID 、LOW ：置于“中间”。
MON1 、MON2 、EFF ：左旋置底部（“0”）。
声像调节：置于中间位置
PFL ： 置于“释放”位置。
GRAPHICEQ （图示均衡）：置于中间位置“0”。
其余旋钮置于左侧底部
4.闭合电源开关。
5.将主音量置于
6.接入MIC或其它信号源将相应声道音量置于
7.向右旋转增益 ，信号显示 应忽明忽暗
低增益
8.按照自已的喜好，调整音调控制、、。
“20”。
。
本机使用 V60/50Hz。
：置于“”
。
100-240
~
:置于“”。
“中间”。
“30”。
，若一直亮着，则表明信号过大，应降
输入
MIC
线路输入
单声道均衡
主均衡
输出噪声
失真(THD)
频率响应
耳机
电源电压
主输出电平
通道数
尺寸(宽高深
净重
××
)
3BAND,
±
7BAND,
8CH
39043280mm××
5.2kg6.5kg
平衡，60dB,1k
平衡，40dB,10k
15dBLOW:80Hz;MID:2.5KHz;HIGH:10KHz;
15dB,63,160,400,1K,2.5K,6.3K,10K
±
<-80dB
<0.03%(at1KHz)
10Hz~30KHz(3dB)
220mW,220
~85-265V60/50Hz
4VRMS
Ω
Ω
Ω
12CH
49943280mm××
如有变动恕不另行通知
9.调整主控制通道 、输入通道 、以及效果选择
。
效果
10.各声道信号可通过调节声像调节电位器 ，得到最佳声像效果。
11.调整图示均衡和每个声道的音调旋钮，使效果更佳(向上提高电平，向下则反之)。
、 ，以得到最佳的回声
注意事项
1.本装置应离墙10厘米以上，便于通风。
2.本装置不要安装于非工作人员容易接触的位 置，如走廊和舞台前面等处。
3.本装置应远离各类辐射源，磁性器件和散热器出口，并避免光直射，勿放置 在湿度大和灰尘较多
的地方，这样可以延长使用寿命
4.将电源插头与插座紧密相连。
5.扬声器(音箱) 麦克风。尽可能远离
6.用干燥的软布清洁表面，严禁使用 任何化学溶剂。
。
1.说明书
2.保修卡
3.合格证
本机机箱内有高压部件，用户不要擅自打开机盖
的地方，以免发生电击事故,如出现故障
，请与你的经销商或厂家联系。
产品附件
1本
1本
本
1
警告
，亦不要将本机放置于潮湿和淋雨
Page 3
操作与功能键系统框图
输入
MIC
MIC信号平衡输入
线路输入
线路平衡输入插口。
插入
可从此插口输出到外接设备，
48V指示灯
48V幻像电源指示灯。
幻像电源开关
48V幻像电源开关
左声道输入
右声道输入
信号输入指示
指示灯闪亮时，表示输入电平幅度合适。
增益
调整通道的增益
低切
按下开关时，把70Hz
高音调节
MONO
PFL-R
PFL-L
MON2
MON1
EFF
RIGHT
LEFT
BGND
B+
调整通道的高频，一般置于中间的位置。可按听众的喜好
调整，顺时针旋转可提高高频响度，逆时针则降低高频响度。
中音调节
调整各个声道的中频，调整方法同高音。
低音调节
调整各个声道的低频
1
辅助
调整各声道送往辅助1声道的信号大小。
2
辅助
调整各声道送往辅助
效果
调整此声道的效果音量大小。
平衡调整
调整信号在左右两声道的分量
HIGH
MID
LOW
HIGH
MID
LOW
前置预监听
当开关按下时，可通过耳机监听此声道的信号
削波及监听指示显示
按下 时，指示灯 长亮；如果没按下 时，此灯也 在闪亮。
则表示信号太 大而削波
静音开关
GAIN
按下开关时，此通道处于静音状态。
静音显示
指示灯亮时，此通道处于静音状态。
通道音量
调整通道的音量。
。
并由外设处理后输入回本机。
。
。
以下的低频切除。
，调整方法同高音。
2声道的信号大小。
，以得到需要的音像定位。
。
。
Page 4
操作与功能键
左声道输出
左声道主音量信号输出，用于连接各种周边设备的信号
输入端。
右声道输出
右声道主音量信号输出，用于连接各种周边设备的信号
。
输入端
辅助输出
辅助信号输出，用于连接各种周边设备的信号输入端
。
AC100V~240V
PRIMARY
FUSE
T1AL
~50-60Hz
CONSUMPTION60WATTS
OFF
ON
POWER MAINSPOWER
后板示意图
SER.NO:
效果输出
数字效果器信号输出
。
耳机输出
用于监听各通道的 信号
。
辅助2输出
辅助2信号输出，用于连接各种周边设备的信号输入端。
辅助1输出
辅助1信号输出，用于连接各种周边设备的信号输入端。
多段均衡控制
对最终混合信号进行音 色调整
众的喜好进行 调整
。
，用户可按照听音位置和听
均衡选择开关
推进时：输出信号经过多段均衡处理
释放时：输出 信号不经过均衡处理
。
。
电平显示
左声道输出电平指示。
电平显示
右声道输出电平指示。
电平显示
辅助通道输出电平指示（MONO、MON1、MON2）。
电平显示
效果器输出电平指示
。
主音量效果控制
调整主输出的效果音量。
辅助1效果音量控制
调整辅助1的效果音量
。
辅助2效果音量控制
调整辅助2的效果音量
。
电平显示
“推进”时， 显示辅助2
（MON2）的电平指示。
电平显示
“推进”时， 显示辅助1
（MON1）的电平指示。
主音量控制（左右）
调整左右声道的最终输出音量。
辅助1音量控制
调整辅助1的最 终输出音量。
辅助2音量控制
调整辅助2的最 终输出音量
。
系统连接图2
Page 5
系统连接图
1
操作与功能键
录音输出插座
用于连接卡座录音。
耳机音量控制
调整耳机的最终输出音量
。
过载显示
显示灯闪亮时，表示效果信号太大
，应 效果器的输入信号。
减小
效果显示
内置99种不同效果的输出显示。
静音选择
“推进”时无效果输出，
“释放”时有效果输出。
向下选择
表示每按一下时，自动向后选择一种效果输出；长按时，快速选择。
向上选择
表示每按一下时，自动向前选择一种效果输出；长按时，快速选择。
电平显示
“推进”时，显示辅助
（MONO）的电平指示。
辅助主音量控制
调整辅助的主音量输出。
效果主音量控制
调整效果的主音量输出。
Page 6
操作与功能键
效果功能说明
AC100V~240V
PRIMARY
OFF
ON
POWER MAINSPOWER
FUSE
T1AL
~50-60Hz
CONSUMPTION60WATTS
SER.NO:
电源开关
用于接通和切断电源。
保险丝
更换 保险丝时，请选用同规格的保险丝
交流电源插座
~
连接 电源。
100-240V60/50Hz
效果功能说明
#1HALL2.0sec
#2HALL2.5sec
#3HALL3.0sec
#4HALL4.0sec
#5HALL5.0sec
#6HALL6.0sec
#7HALL8.0sec
#8HALL10.0sec
#9ROOM1.0sec
#10ROOM1.5sec
#11ROOM2.0sec
#12ROOM2.5sec
#13ROOM3.0sec
#14ROOM4.0sec
#15PLATE1.0sec
#16PLATE1.5sec
。
#17PLATE2.0sec
#18PLATE2.5sec
#19PLATE3.0sec
#20PLATE4.0sec
#21AMBIENT0.5s
#22AMBIENT0.7s
#23AMBIENT1.0s
#24AMBIENT1.3s
#25AMBIENT1.6s
#26GATED75ms
#27GATED100ms
#28GATED125ms
#29GATED150ms
#30GATED200ms
#31GATED300ms
#32REVERS75ms
#33REVERS100ms
#34REVERS125ms
#35REVERS150ms
#36REVERS200ms
#37REVERS300ms
#38VOICES60ms
#39VOICES80ms
#40VOICES100ms
#41VOICES120ms
#42VOICES140ms
#43ECHO&REV0.10s
#44ECHO&REV0.15s
#45ECHO&REV0.20s
#46ECHO&REV0.25s
#47ECHO&REV0.30s
#48ECHO&REV0.35s
#49ECHO&REV0.40s
#50ECHO&REV0.50s
#51ECHO100ms
#52ECHO125ms
#53ECHO150ms
#54ECHO200ms
#55ECHO250ms
#56ECHO300ms
#57ECHO350ms
#58ECHO400ms
#59ECHO500ms
#60ECHO650ms
#61ECHO800ms
#62DELAY50ms
#63DELAY100ms
#64DELAY150ms
#65DELAY200ms
#66DELAY250ms
#67DELAY300ms
#68DELAY400ms
#69DELAY500ms
#70CHORUSfast
#71CHOR&ECHO0.1s
#72CHOR&ROOM1s
#73CHORUSmed
#74CHOR&ECHO0.2s
#75CHOR&HAU2s
#76CHORUSslow
#77CHOR&ECHO0.3s
#78CHOR&HALL4s
#79FLANGERfast
#80FLAN&ECHO0.1s
#81FLAN&ROOM1s
#82FLANGERmed
#83FLAN&ECHO0.2s
#84FLAN&HALL2s
#85FLANGERslow
#86FLAN&ECHO0.3s
#87FLAN&HALL4s
#88TREMOLOfast
#89TREM&ROOM1s
#90TREMOLOmed
#91TREM&HALL2s
#92TREMOLOslow
#93TREM&HALL4s
#94WAHWAHfast
#95WAH&ROOM1s
#96WAHWAHmed
#97WAH&HALL2s
#98WAHWAHslow
#99WAH&HALL4s
