Vimar 02906 Installer/user Quick Manual

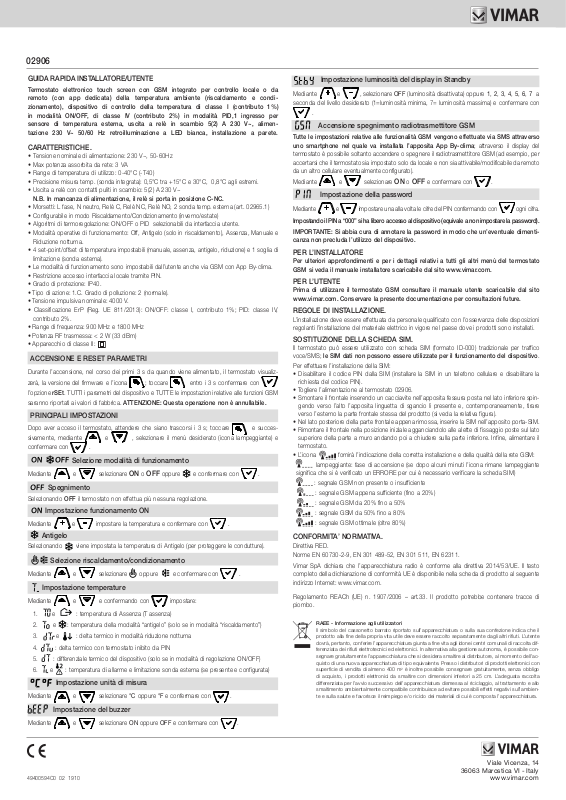

02906

GUIDA RAPIDA INSTALLATORE/UTENTE

Termostato elettronico touch screen con GSM integrato per controllo locale o da
remoto (con app dedicata) della temperatura ambiente (riscaldamento e condi­zionamento), dispositivo di controllo della temperatura di classe I (contributo 1%)
in modalità ON/OFF, di classe IV (contributo 2%) in modalità PID,1 ingresso per
sensore di temperatura esterna, uscita a relè in scambio 5(2) A 230 V~, alimen­tazione 230 V~ 50/60 Hz retroilluminazione a LED bianca, installazione a parete.

CARATTERISTICHE.

• Tensione nominale di alimentazione: 230 V~, 50-60Hz

• Max potenza assorbita da rete: 3 VA

• Range di temperatura di utilizzo: 0-40°C (-T40)

• Precisione misura temp. (sonda integrata): 0,5°C tra +15°C e 30°C, 0,8°C agli estremi.

• Uscita a relè con contatti puliti in scambio: 5(2) A 230 V~

N.B. In mancanza di alimentazione, il relè si porta in posizione C-NC.

• Morsetti: L fase, N neutro, Relè C, Relè NC, Relè NO, 2 sonda temp. esterna (art. 02965.1)

• Configurabile in modo Riscaldamento/Condizionamento (inverno/estate)

• Algoritmi di termoregolazione: ON/OFF o PID selezionabili da interfaccia utente.

• Modalità operative di funzionamento: Off, Antigelo (solo in riscaldamento), Assenza, Manuale e
Riduzione notturna.

• 4 set-point/offset di temperatura impostabili (manuale, assenza, antigelo, riduzione) e 1 soglia di
limitazione (sonda esterna).

• Le modalità di funzionamento sono impostabili dall’utente anche via GSM con App By-clima.

• Restrizione accesso interfaccia locale tramite PIN.

• Grado di protezione: IP40.

• Tipo di azione: 1.C. Grado di polluzione: 2 (normale).

• Tensione impulsiva nominale: 4000 V.

• Classificazione ErP (Reg. UE 811/2013): ON/OFF: classe I, contributo 1%; PID: classe IV,
contributo 2%.

• Range di frequenza: 900 MHz e 1800 MHz

• Potenza RF trasmessa: < 2 W (33 dBm)

• Apparecchio di classe II:

ACCENSIONE E RESET PARAMETRI

Durante l’accensione, nel corso dei primi 3 s da quando viene alimentato, il termostato visualiz­zerà, la versione del firmware e l’icona ; toccare entro i 3 s confermare con
l’opzione rSEt. TUTTI i parametri del dispositivo e TUTTE le impostazioni relative alle funzioni GSM

saranno riportati ai valori di fabbrica. ATTENZIONE: Questa operazione non è annullabile.

PRINCIPALI IMPOSTAZIONI

Dopo aver acceso il termostato, attendere che siano trascorsi i 3 s; toccare e succes­sivamente, mediante e , selezionare il menù desiderato (icona lampeggiante) e
confermare con .

Selezione modalità di funzionamento

Mediante e selezionare ON o OFF oppure e confermare con .

Mediante e , selezionare OFF (luminosità disattivata) oppure 1, 2, 3, 4, 5, 6, 7 a
seconda del livello desiderato (1=luminosità minima, 7= luminosità massima) e confermare con

Tutte le impostazioni relative alle funzionalità GSM vengono effettuate via SMS attraverso
uno smartphone nel quale va installata l’apposita App By-clima; attraverso il display del

termostato è possibile soltanto accendere o spegnere il radiotrasmettitore GSM (ad esempio, per
accertarsi che il termostato sia impostato solo da locale e non sia attivabile/modificabile da remoto
da un altro cellulare eventualmente configurato).

Mediante e selezionare ON o OFF e confermare con .

Mediante e impostare una alla volta le cifre del PIN confermando con ogni cifra.

Impostando il PIN a “000” si ha libero accesso al dispositivo (equivale a non impostare la password).
IMPORTANTE: Si abbia cura di annotare la password in modo che un’eventuale dimenti-

canza non precluda l’utilizzo del dispositivo.

PER L’INSTALLATORE

Per ulteriori approfondimenti e per i dettagli relativi a tutti gli altri menù del termostato
GSM si veda il manuale installatore scaricabile dal sito www.vimar.com.

PER L’UTENTE

Prima di utilizzare il termostato GSM consultare il manuale utente scaricabile dal sito
www.vimar.com. Conservare la presente documentazione per consultazioni future.

REGOLE DI INSTALLAZIONE.

L’installazione deve essere effettuata da personale qualificato con l’osservanza delle disposizioni
regolanti l’installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.

SOSTITUZIONE DELLA SCHEDA SIM.

Il termostato può essere utilizzato con scheda SIM (formato ID-000) tradizionale per traffico
voce/SMS; le SIM dati non possono essere utilizzate per il funzionamento del dispositivo.

Per effettuare l’installazione della SIM:

• Disabilitare il codice PIN dalla SIM (installare la SIM in un telefono cellulare e disabilitare la

• Togliere l’alimentazione al termostato 02906.

• Smontare il frontale inserendo un cacciavite nell’apposita fessura posta nel lato inferiore spin-

• Nel lato posteriore della parte frontale appena rimossa, inserire la SIM nell’apposito porta-SIM.

• Rimontare il frontale nella posizione iniziale agganciandolo alle alette di fissaggio poste sul lato

• L’icona fornirà l’indicazione della corretta installazione e della qualità della rete GSM:
lampeggiante: fase di accensione (se dopo alcuni minuti l’icona rimane lampeggiante

significa che si è verificato un ERRORE per cui è necessario verificare la scheda SIM)

Spegnimento

Selezionando OFF il termostato non effettua più nessuna regolazione.

Impostazione funzionamento ON

Mediante e impostare la temperatura e confermare con .

Antigelo

Selezionando viene impostata la temperatura di Antigelo (per proteggere le condutture).

Selezione riscaldamento/condizionamento

Mediante e selezionare oppure e confermare con .

Impostazione temperature

Mediante e e confermando con impostare:

1. e : temperatura di Assenza (T assenza)

2. e : temperatura della modalità “antigelo” (solo se in modalità “riscaldamento”)

3. e : delta termico in modalità riduzione notturna

4. : delta termico con termostato inibito da PIN

5. : differenziale termico del dispositivo (solo se in modalità di regolazione ON/OFF)

6. e : temperatura di allarme e limitazione sonda esterna (se presente e configurata)

CONFORMITA’ NORMATIVA.

Direttiva RED.
Norme EN 60730-2-9, EN 301 489-52, EN 301 511, EN 62311.

Vimar SpA dichiara che l’apparecchiatura radio è conforme alla direttiva 2014/53/UE. Il testo
completo della dichiarazione di conformità UE è disponibile nella scheda di prodotto al seguente
indirizzo Internet: www.vimar.com.

Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di
piombo.

Impostazione unità di misura

Mediante e selezionare °C oppure °F e confermare con .

Impostazione del buzzer

Mediante e selezionare ON oppure OFF e confermare con .

Impostazione luminosità del display in Standby

.

Accensione spegnimento radiotrasmettitore GSM

Impostazione della password

richiesta del codice PIN).

gendo verso l’alto l’apposita linguetta di sgancio lì presente e, contemporaneamente, tirare
verso l’esterno la parte frontale stessa del prodotto (si veda la relativa figura).

superiore della parte a muro andando poi a chiudere sulla parte inferiore. Infine, alimentare il
termostato.

: segnale GSM non presente o insufficiente

: segnale GSM appena sufficiente (fino a 20%)
: segnale GSM da 20% fino a 50%

: segnale GSM da 50% fino a 80%

: segnale GSM ottimale (oltre 80%)

RAEE - Informazione agli utilizzatori

Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il
prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente
dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta dif­ferenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma, è possibile con­segnare gratuitamente l’apparecchiatura che si desidera smaltire al distributore, al momento dell’ac­quisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti elettronici con
superficie di vendita di almeno 400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo
di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L’adeguata raccolta
differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo
smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambien­te e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.

49400594C0 02 1910

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

02906

INSTALLER/USER QUICK GUIDE

Electronic touchscreen thermostat with built-in GSM for local or remote control (with
dedicated app) of ambient temperature (heating and air-conditioning), class I tem­perature control device (contribution 1%) in ON/OFF mode, class IV (contribution
2%) in PID mode, 1 input for external temperature sensor, change-over relay output

5(2) A 230 V~, power supply 230 V~ 50/60 Hz, white LED backlighting, wall mounting.

FEATURES.

• Rated supply voltage: 230 V~, 50-60Hz

• Max power drawn from the grid: 3 VA

• Operating temperature range: 0-40°C (-T40)

• Temp. measurement accuracy (built-in probe): 0.5°C between +15°C and 30°C, 0.8°C at the
ends.

• Relay output with clean change-over contacts: 5(2) A 230 V~

N.B. With no power supply, the relay moves into position C-NC.

• Terminals: L live, N neutral, C relay, NC relay, N/O relay, 2 external temp. probe (art. 02965.1)

• Configurable in Heating/Air-Conditioning mode (winter/summer)

• Temperature control algorithms: ON/OFF or PID selectable via user interface.

• Operating modes: Off, Antifreeze (heating only), Away, Manual and Nighttime reduction.

• 4 set-points/settable temperature offsets (manual, away, anti-freeze, reduction) and 1 limiting
threshold (external probe).

• The operating modes can be set by the user also via GSM with the By-clima app.

• Restriction on local interface access via PIN and configurable multi-function input.

• Protection class: IP40.

• Action type: 1.C. Degree of pollution: 2 (normal).

• Rated pulse voltage: 4000 V.

• ErP classification (Reg. EU 811/2013): ON/OFF: class I, contribution 1%; PID: class IV, contribu­tion 2%.

• Frequency range: 900 MHz and 1800 MHz

• RF transmission power: < 2 W (33 dBm)

• Appliances of class II:

SWITCHING ON AND RESETTING PARAMETERS

During power up, in the first 3 s from when powered, the thermostat will display the firmware ver­sion and the icon; touch within 3 s and use to confirm the rSEt option. ALL

the parameters of the device and ALL the settings for the GSM functions will be reset to factory
defaults. CAUTION: This operation is not undoable.

Using and , select OFF (brightness off) or 1, 2, 3, 4, 5, 6, 7 depending on the
desired level (1 = minimum brightness, 7 = maximum brightness) and confirm with .

All the settings for the GSM functions are made via SMS using a smartphone on which
the By-clima app has been installed; with the display of the thermostat you can only switch

the GSM radio transmitter on or off (for example, to make sure the thermostat is set only locally
and cannot be activated / changed remotely by another mobile phone that has been configured).

Using and select ON or OFF and confirm with .

Using and set the PIN digits one at a time confirming each digitwith .

Setting the PIN to “000” gives free access to the device (equivalent to not setting the password).
IMPORTANT: Take care to note down the password so that you can use it again for the

device when needed.

FOR THE INSTALLER

For further information and for details on all the other thermostat menus please refer to
the installer manual that can be downloaded from the website www.vimar.com.

FOR THE USER

Before using the thermostat please consult the user manual that can be downloaded from
the website www.vimar.com. Keep this documentation for future reference.

INSTALLATION RULES.

Installation should be carried out by qualified personnel in compliance with the current regula­tions regarding the installation of electrical equipment in the country where the products are
installed.

CHANGING THE SIM CARD.

The thermostat can be used with a traditional SIM card (ID-000 format) for voice / SMS traffic;
data SIMs cannot be used for operating the device .
To install the SIM card:

• Disable the PIN code from the SIM card (install the SIM in a mobile phone and disable the

• Turn off the power supply to the thermostat 02906.

• Remove the front panel by inserting a screwdriver into the slot in the bottom and pushing the

MAIN SETTINGS

After switching on the thermostat, wait for the 3 seconds to elapse; touch and subsequent­ly, using and , select the desired menu (blinking icon) and confirm with ..

Operating mode selection

Using and select ON or OFF or and confirm with .

• Insert the SIM card into the SIM holder in the rear of the front panel you have just removed.

• Fit the front panel back into its original position by hooking it onto the mounting tabs located

• The icon will show the correct installation and the quality of the GSM network:
blinking: switch-on phase (if the icon is still flashing after a few minutes, it means that

there is an ERROR so it is necessary to check the SIM card)

Off

Select OFF and the thermostat will no longer make any adjustments.

ON operation setting

Using and set the temperature and confirm with .

Antifreeze

Select to set the Antifreeze temperature (to protect the pipes).

Selecting heating/air-conditioning

Using and select or and confirm with .

Temperature settings

Using and and confirming with set:

1. and : Away temperature (T away)

2. and : “antifreeze” mode temperature (only if in “heating” mode)

3. and : thermal delta in nighttime reduction mode

4. : thermal delta with thermostat controlled remotely or inhibited by PIN

5. : temperature differential of the device (only if in OnOff adjustment mode)

6. and : external probe alarm temperature (if fitted)

REGULATORY COMPLIANCE.

RED Directive.
Standards EN 60730-2-9, EN 301 489-52, EN 301 511, EN 62311.

Vimar SpA declares that the radio equipment complies with Directive 2014/53/EU. The full text
of the EU declaration of conformity is on the product sheet available at the following Internet
address: www.vimar.com.

REACH (EU) Regulation no. 1907/2006 – Art.33. The product may contain traces of lead.

Setting units of measurement

Using and select °C or °F and confirm with .

Setting the buzzer

Using and , select ON or OFF and confirm with .

Setting the brightness of the display on Standby

Switching the GSM radio transmitter on and off

Setting the password

PIN code prompt).

release tab upwards and, at the same time, pull out the front of the product (see the relevant figure).

on the upper side of the part on the wall and then closing the lower part. Finally, power up
the thermostat.

: GSM signal not present or insufficient

: GSM signal barely sufficient (up to 20%)
: GSM signal from 20% up to 50%
: GSM signal from 50% up to 80%

: optimum GSM signal (over 80%)

WEEE - Information for users

If the crossed-out bin symbol appears on the equipment or packaging, this means the product must
not be included with other general waste at the end of its working life. The user must take the worn
product to a sorted waste center, or return it to the retailer when purchasing a new one. Products for
disposal can be consigned free of charge (without any new purchase obligation) to retailers with a
sales area of at least 400 m2, if they measure less than 25 cm. An efficient sorted waste collection for
the environmentally friendly disposal of the used device, or its subsequent recycling, helps avoid the
potential negative effects on the environment and people’s health, and encourages the re-use and/
or recycling of the construction materials.

49400594C0 02 1910

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com
