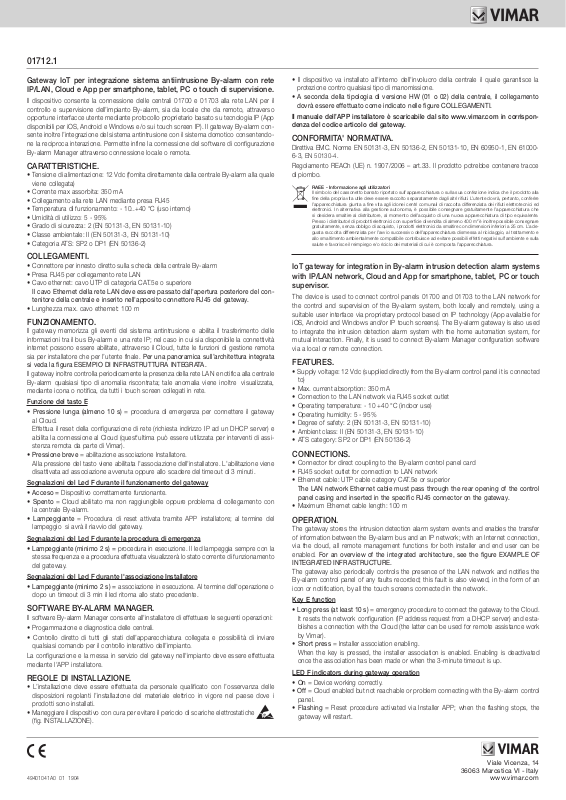

Vimar 01712.1 User Manual
01712.1
Gateway IoT per integrazione sistema antiintrusione By-alarm con rete
IP/LAN, Cloud e App per smartphone, tablet, PC o touch di supervisione.
Il dispositivo consente la connessione delle centrali 01700 e 01703 alla rete LAN per il
controllo e supervisione dell’impianto By-alarm, sia da locale che da remoto, attraverso
opportune interfacce utente mediante protocollo proprietario basato su tecnologia IP (App
disponibili per iOS, Android e Windows e/o sui touch screen IP). Il gateway By-alarm consente inoltre l’integrazione del sistema antintrusione con il sistema domotico consentendone la reciproca interazione. Permette infine la connessione del software di configurazione
By-alarm Manager attraverso connessione locale o remota.
CARATTERISTICHE.
• Tensione di alimentazione: 12 Vdc (fornita direttamente dalla centrale By-alarm alla quale
• Il dispositivo va installato all'interno dell'involucro della centrale il quale garantisce la
protezione contro qualsiasi tipo di manomissione.
• A seconda della tipologia di versione HW (01 o 02) della centrale, il collegamento
dovrà essere effettuato come indicato nelle figure COLLEGAMENTI.
Il manuale dell’APP installatore è scaricabile dal sito www.vimar.com in corrispondenza del codice articolo del gateway.
CONFORMITA' NORMATIVA.
Direttiva EMC. Norme EN 50131-3, EN 50136-2, EN 50131-10, EN 60950-1, EN 610006-3, EN 50130-4.
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce
di piombo.
viene collegata)
• Corrente max assorbita: 350 mA
• Collegamento alla rete LAN mediante presa RJ45
• Temperatura di funzionamento: - 10..+40 °C (uso interno)
• Umidità di utilizzo: 5 - 95%
• Grado di sicurezza: 2 (EN 50131-3, EN 50131-10)
• Classe ambientale: II (EN 50131-3, EN 50131-10)
• Categoria ATS: SP2 o DP1 (EN 50136-2)
COLLEGAMENTI.
• Connettore per innesto diretto sulla scheda della centrale By-alarm
• Presa RJ45 per collegamento rete LAN
• Cavo ethernet: cavo UTP di categoria CAT.5e o superiore
Il cavo Ethernet della rete LAN deve essere passato dall'apertura posteriore del contenitore della centrale e inserito nell'apposito connettore RJ45 del gateway.
• Lunghezza max. cavo ethernet: 100 m
FUNZIONAMENTO.
Il gateway memorizza gli eventi del sistema antintrusione e abilita il trasferimento delle
informazioni tra il bus By-alarm e una rete IP; nel caso in cui sia disponibile la connettività
internet possono essere abilitate, attraverso il Cloud, tutte le funzioni di gestione remota
sia per installatore che per l’utente finale. Per una panoramica sull’architettura integrata
si veda la figura ESEMPIO DI INFRASTRUTTURA INTEGRATA.
Il gateway inoltre controlla periodicamente la presenza della rete LAN e notifica alla centrale
By-alarm qualsiasi tipo di anomalia riscontrata; tale anomalia viene inoltre visualizzata,
mediante icona o notifica, da tutti i touch screen collegati in rete.
Funzione del tasto E
• Pressione lunga (almeno 10 s) = procedura di emergenza per connettere il gateway
al Cloud.
Effettua il reset della configurazione di rete (richiesta indirizzo IP ad un DHCP server) e
abilita la connessione al Cloud (quest'ultima può essere utilizzata per interventi di assistenza remota da parte di Vimar).
• Pressione breve = abilitazione associazione Installatore.
Alla pressione del tasto viene abilitata l'associazione dell'installatore. L'abilitazione viene
disattivata ad associazione avvenuta oppure allo scadere del timeout di 3 minuti.
Segnalazioni del Led F durante il funzionamento del gateway
• Acceso = Dispositivo correttamente funzionante.
• Spento = Cloud abilitato ma non raggiungibile oppure problema di collegamento con
la centrale By-alarm.
• Lampeggiante = Procedura di reset attivata tramite APP installatore; al termine del
lampeggio si avrà il riavvio del gateway.
Segnalazioni del Led F durante la procedura di emergenza
• Lampeggiante (minimo 2 s) = procedura in esecuzione. Il led lampeggia sempre con la
stessa frequenza e a procedura effettuata visualizzerà lo stato corrente di funzionamento
del gateway.
Segnalazioni del Led F durante l'associazione Installatore
• Lampeggiante (minimo 2 s) = associazione in esecuzione. Al termine dell'operazione o
dopo un timeout di 3 min il led ritorna allo stato precedente.
SOFTWARE BY-ALARM MANAGER.
Il software By-alarm Manager consente all'installatore di effettuare le seguenti operazioni:
• Progammazione e diagnostica delle centrali.
• Controllo diretto di tutti gli stati dell’apparecchiatura collegata e possibilità di inviare
qualsiasi comando per il controllo interattivo dell’impianto.
La configurazione e la messa in servizio del gateway nell'impianto deve essere effettuata
mediante l'APP installatore.
REGOLE DI INSTALLAZIONE.
• L’installazione deve essere effettuata da personale qualificato con l’osservanza delle
disposizioni regolanti l’installazione del materiale elettrico in vigore nel paese dove i
prodotti sono installati.
• Maneggiare il dispositivo con cura per evitare il pericolo di scariche elettrostatiche
(fig. INSTALLAZIONE).
IoT gateway for integration in By-alarm intrusion detection alarm systems
with IP/LAN network, Cloud and App for smartphone, tablet, PC or touch
supervisor.
The device is used to connect control panels 01700 and 01703 to the LAN network for
the control and supervision of the By-alarm system, both locally and remotely, using a
suitable user interface via proprietary protocol based on IP technology (App available for
iOS, Android and Windows and/or IP touch screens). The By-alarm gateway is also used
to integrate the intrusion detection alarm system with the home automation system, for
mutual interaction. Finally, it is used to connect By-alarm Manager configuration software
via a local or remote connection.
FEATURES.
• Supply voltage: 12 Vdc (supplied directly from the By-alarm control panel it is connected
• Max. current absorption: 350 mA
• Connection to the LAN network via RJ45 socket outlet
• Operating temperature: - 10 +40 °C (indoor use)
• Operating humidity: 5 - 95%
• Degree of safety: 2 (EN 50131-3, EN 50131-10)
• Ambient class: II (EN 50131-3, EN 50131-10)
• ATS category: SP2 or DP1 (EN 50136-2)
CONNECTIONS.
• Connector for direct coupling to the By-alarm control panel card
• RJ45 socket outlet for connection to LAN network
• Ethernet cable: UTP cable category CAT.5e or superior
• Maximum Ethernet cable length: 100 m
OPERATION.
The gateway stores the intrusion detection alarm system events and enables the transfer
of information between the By-alarm bus and an IP network; with an Internet connection,
via the cloud, all remote management functions for both installer and end user can be

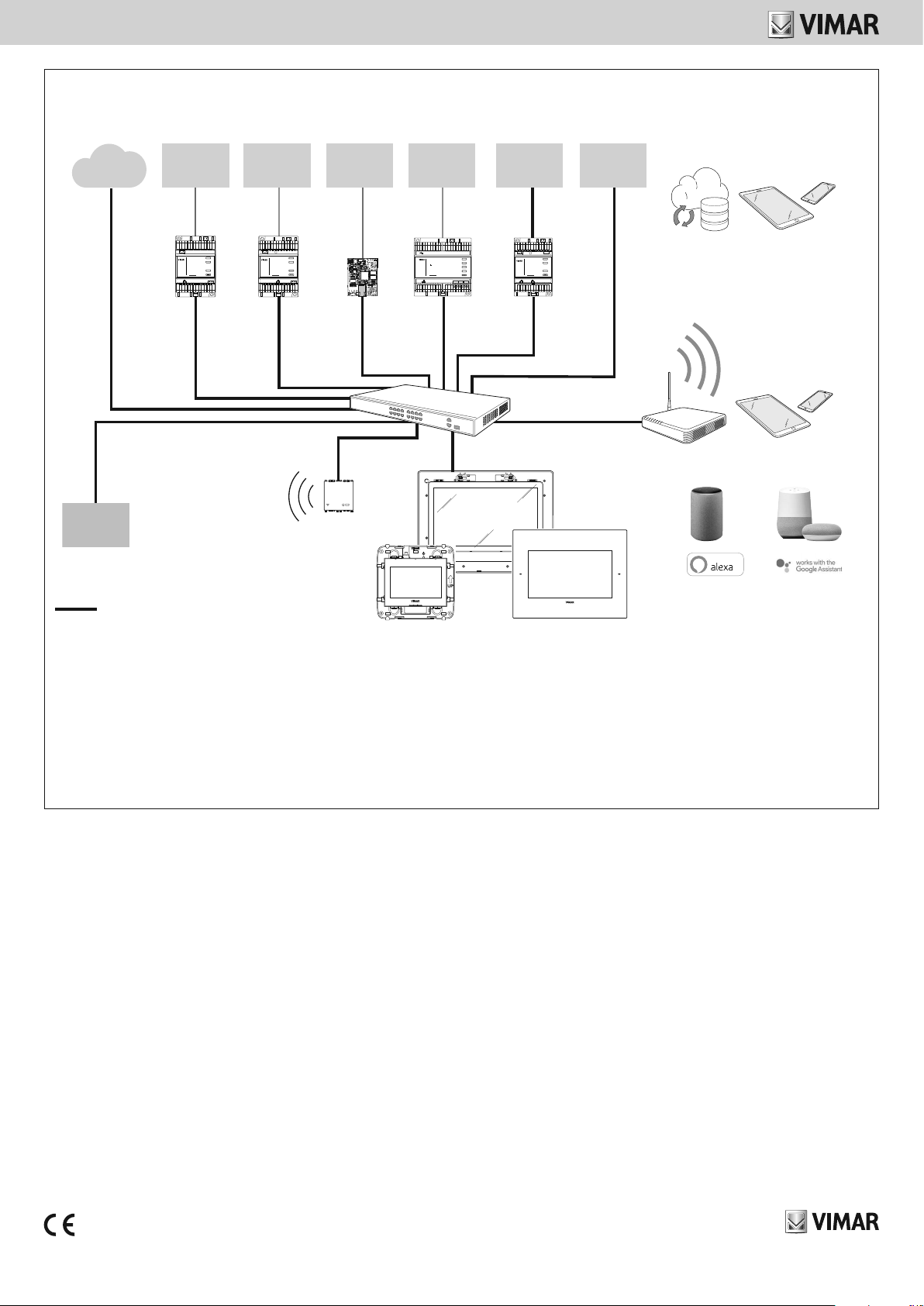

enabled. For an overview of the integrated architecture, see the figure EXAMPLE OF
INTEGRATED INFRASTRUCTURE.
The gateway also periodically controls the presence of the LAN network and notifies the
By-alarm control panel of any faults recorded; this fault is also viewed, in the form of an
icon or notification, by all the touch screens connected in the network.
Key E function
• Long press (at least 10 s) = emergency procedure to connect the gateway to the Cloud.
• Short press = Installer association enabling.
LED F indicators during gateway operation
• On = Device working correctly.
• Off = Cloud enabled but not reachable or problem connecting with the By-alarm control
• Flashing = Reset procedure activated via Installer APP; when the flashing stops, the
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla
fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire
l’apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed
elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l’apparecchiatura che
si desidera smaltire al distributore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente.
Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400 m2 è inoltre possibile consegnare
gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e
allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla
salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.
to)
The LAN network Ethernet cable must pass through the rear opening of the control
panel casing and inserted in the specific RJ45 connector on the gateway.
It resets the network configuration (IP address request from a DHCP server) and establishes a connection with the Cloud (the latter can be used for remote assistance work
by Vimar).
When the key is pressed, the installer association is enabled. Enabling is deactivated
once the association has been made or when the 3-minute timeout is up.
panel.
gateway will restart.
49401041A0 01 1904
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
01712.1
LED F indicators during the emergency procedure
• Flashing (at least 2 s) = procedure under way. The LED always flashes with the same
frequency and once the procedure is complete, the current gateway operating status
will be displayed.
LED F indicators during the Installer association
• Flashing (at least 2 s) = association under way. Once the operation is complete or after
a 3-min timeout the LED returns to its previous status.
BY-ALARM MANAGER SOFTWARE.
The By-alarm Manager software is used by the installer for the following operations:
• Control panel programming and diagnostics.
• Direct control of all the states of the connected equipment and the possibility to send any
command for interactive control of the system.
The configuration and commissioning of the gateway in the system must be done using
the installer APP.
INSTALLATION RULES.
• Installation must be carried out by qualified persons in compliance with the current
De plus, le gateway vérifie régulièrement la présence du réseau LAN et notifie à la centrale By-alarm toutes les anomalies constatées; ces anomalies sont affichées sous forme
d’icônes ou de messages sur tous les écrans tactiles reliés en réseau.
Fonction de la touche E
• Pression longue (au moins 10 s) = procédure d’urgence pour connecter le gateway
au cloud.
Le système réinitialise la configuration du réseau (demande de l’adresse IP à un serveur
DHCP) et active la connexion au cloud (qui permet les interventions d’assistance à
distance par Vimar).
• Pression courte = activation de l’association installateur.
La pression sur la touche active l’association de l’installateur. L’association se désactive
quand elle est terminée ou après un délai de 3 minutes.
Signalisation de la led F pendant le fonctionnement du gateway
• Allumée = le dispositif fonctionne correctement.
• Éteinte = cloud activé mais inaccessible ou problème de connexion à la centrale
• Clignotante = procédure de réinitialisation activée par l’appli installateur; quand elle
regulations regarding the installation of electrical equipment in the country where the
products are installed.

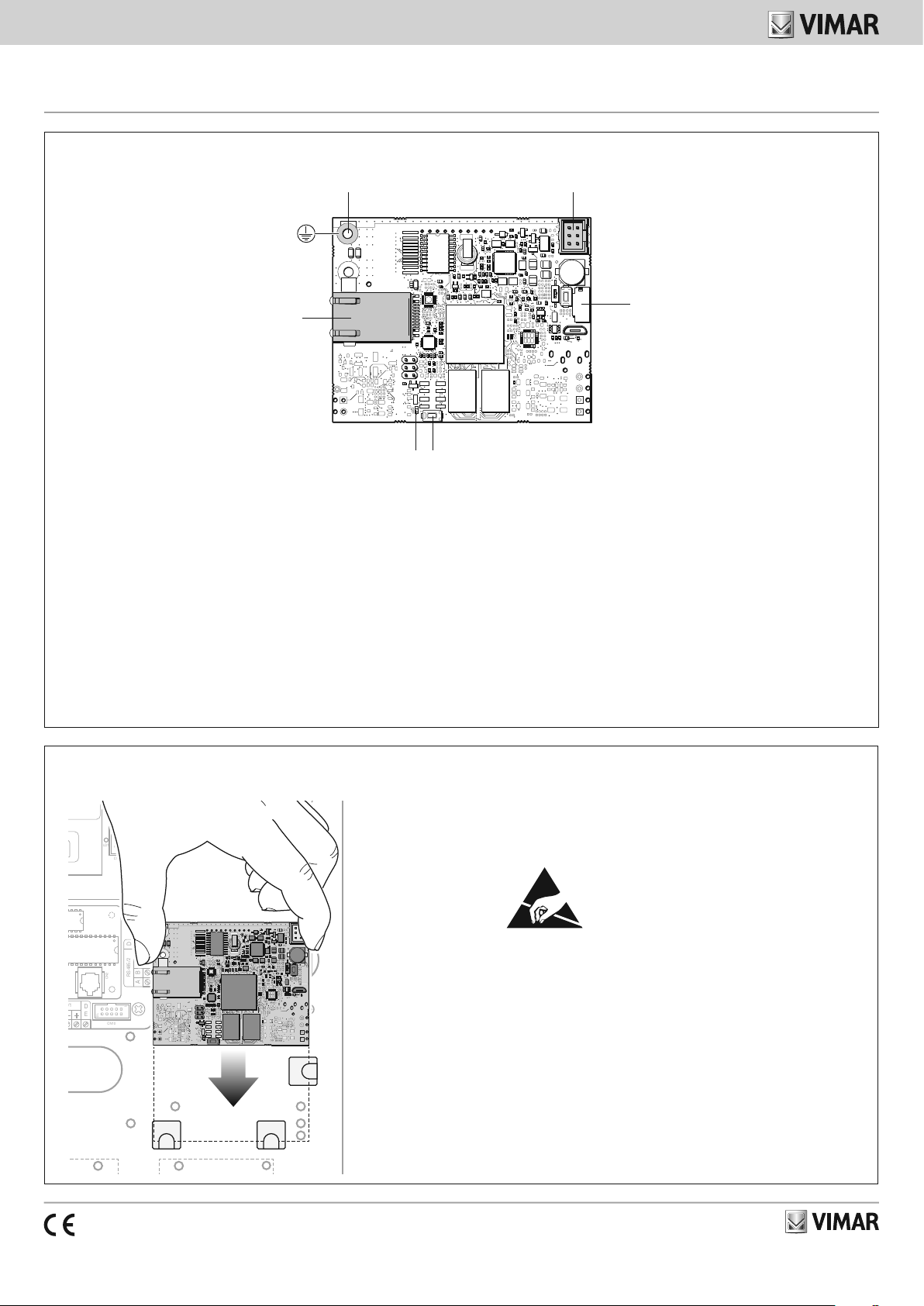

• Handle the device with care to avoid the risk of electrostatic discharge (fig.
INSTALLATION).
• The device must be installed in the control panel casing, to guarantee protection from
all kinds of tampering.

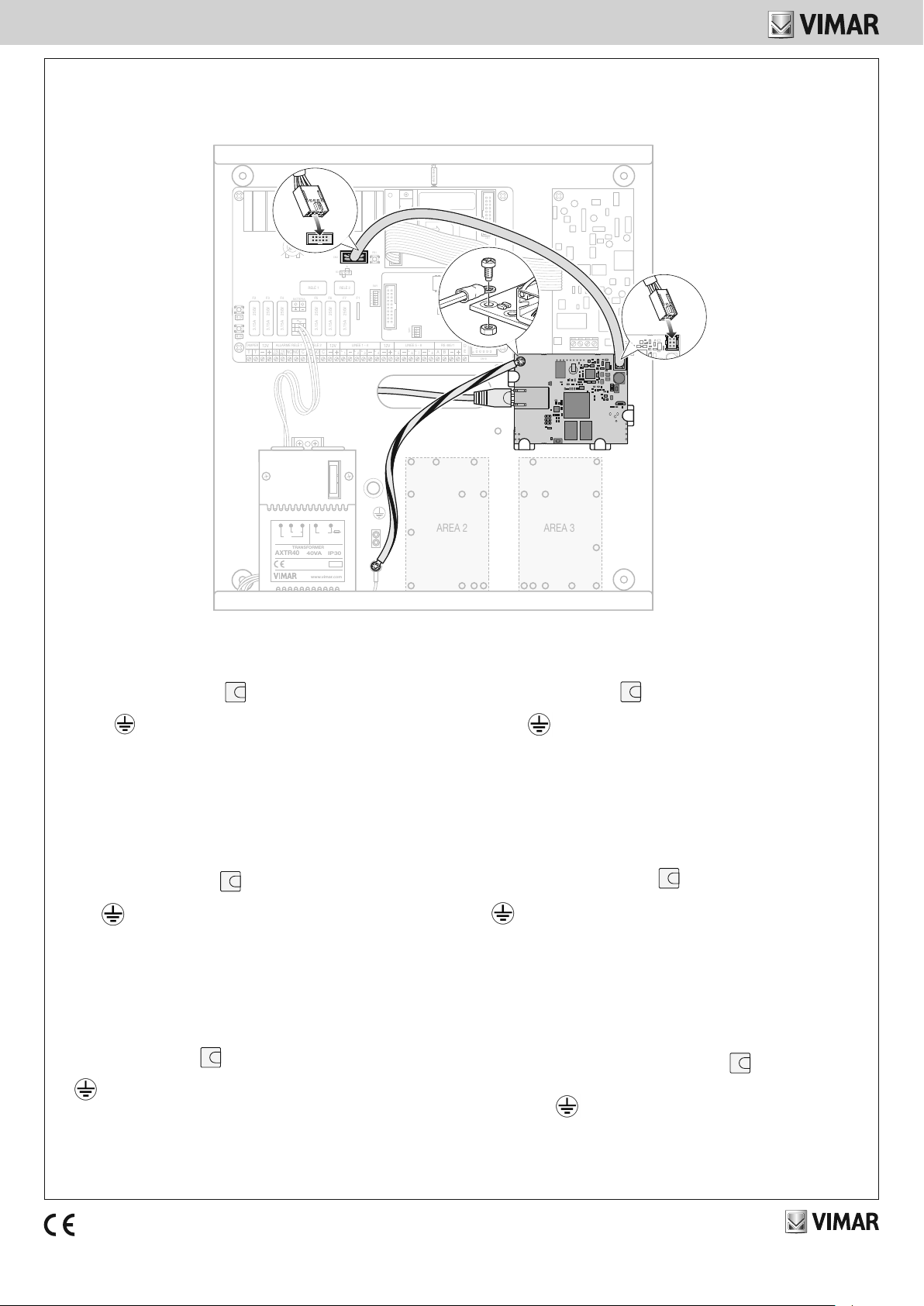

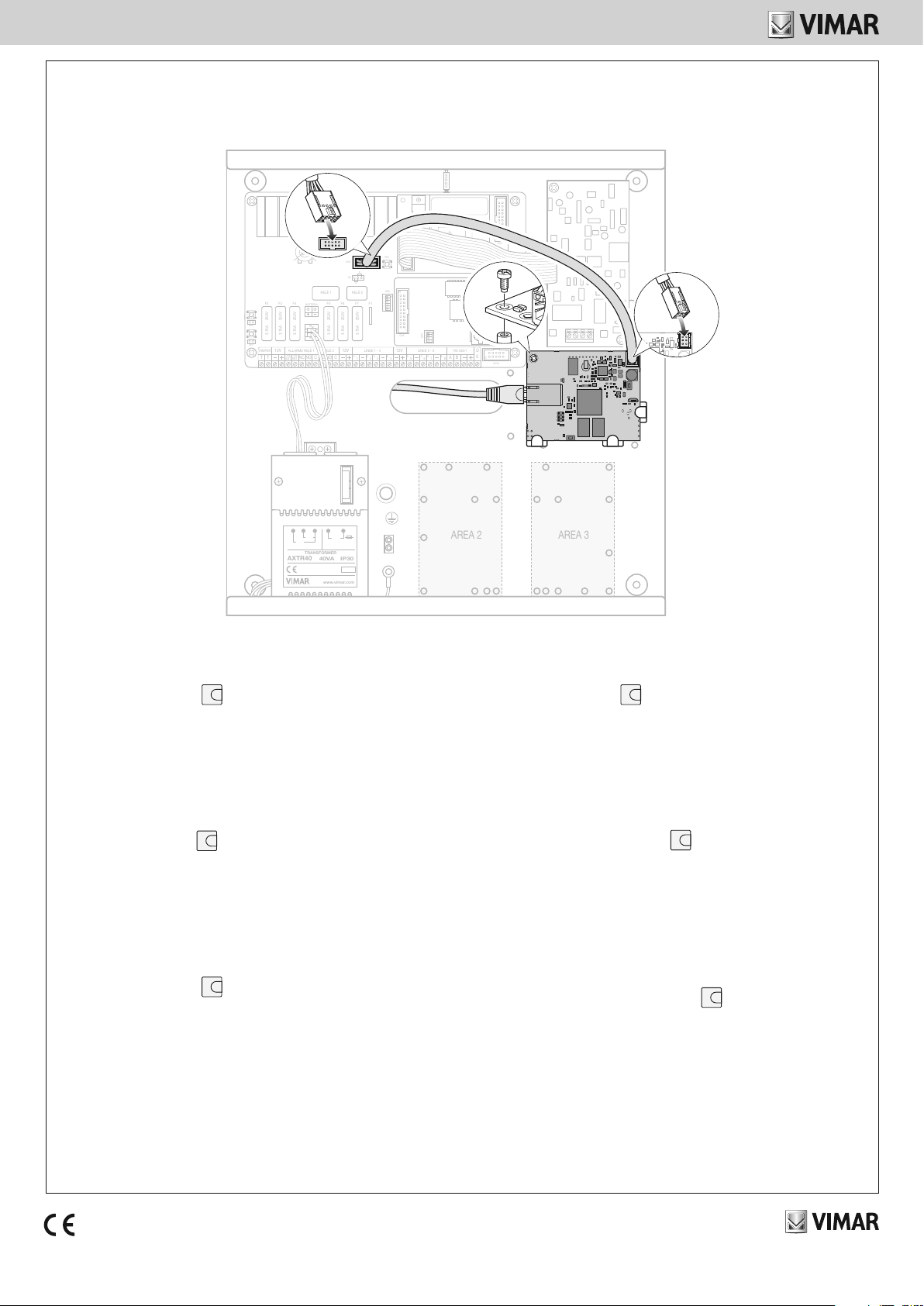

• Depending on the type of control panel HW version (01 or 02), the connection must
be made as shown in the figures ‘CONNECTIONS’.
The installer APP manual can be downloaded from the www.vimar.com website
using the gateway article code.
REGULATORY COMPLIANCE.
EMC directive. Standards EN 50131-3, EN 50136-2, EN 50131-10, EN 60950-1, EN
61000-6-3, EN 50130-4.
REACH (EU) Regulation no. 1907/2006 – Art.33. The product may contain traces of lead.
WEEE - Information for users
If the crossed-out bin symbol appears on the equipment or packaging, this means the product must not be
included with other general waste at the end of its working life. The user must take the worn product to a sorted
waste center, or return it to the retailer when purchasing a new one. Products for disposal can be consigned free
of charge (without any new purchase obligation) to retailers with a sales area of at least 400 m2, if they measure
less than 25 cm. An efficient sorted waste collection for the environmentally friendly disposal of the used device,
or its subsequent recycling, helps avoid the potential negative effects on the environment and people’s health,
and encourages the re-use and/or recycling of the construction materials.
Gateway IoT permettant l’intégration du système anti-intrusion By-alarm
au réseau IP/LAN, avec cloud et App pour smartphone, tablette, PC ou
écran tactile de supervision.
Ce dispositif permet de relier les centrales 01700 et 01703 au réseau LAN pour la
commande et la supervision de l'installation By-alarm, locale ou à distance, grâce à une
interface utilisateur spéciale et à un protocole propriétaire basé sur la technologie IP (App
disponibles pour iOS, Android et Windows et écrans tactiles IP). Le gateway By-alarm permet également d’intégrer le système anti-intrusion au système domotique et de les mettre
en interaction. Elle permet enfin de relier le logiciel de configuration By-alarm Manager par
une connexion locale ou à distance.
CARACTÉRISTIQUES.
Signalisation de la led F pendant la procédure d’urgence
• Clignotante (minimum 2 s) = procédure en cours La led clignote toujours à la même
fréquence. À la fin de la procédure, elle affiche l’état de fonctionnement courant du
gateway.
Signalisation de la led F pendant l’association Installateur
• Clignotante (minimum 2 s) = association en cours À la fin de l’opération ou après un
délai de 3 minutes, la led revient à son état précédent.
LOGICIEL BY-ALARM MANAGER.
Le logiciel By-alarm Manager permet à l'installateur d’exécuter les opérations suivantes.
• Programmation et diagnostic des centrales.
• Contrôle direct de l’état des appareils connectés et envoi de commandes pour la supervision interactive de l’installation.
La configuration et la mise en service du gateway dans l’installation doivent être exécutées
avec l'APP installateur.
CONSIGNES D'INSTALLATION.
• L’installation doit être réalisée par des techniciens qualifiés, conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.
• Manipuler le dispositif avec précaution pour éviter les décharges électrostatiques
(fig. INSTALLATION).
• Le dispositif doit être installé dans le boîtier de la centrale qui la protège contre le vandalisme.
• Selon la version matérielle de la centrale (01 ou 02), la connexion doit être exécutée
comme l’indiquent les figures BRANCHEMENTS.
Le manuel de l’APP installateur peut être téléchargé sur le site www.vimar.com en
cliquant sur le code de l’article dans le gateway.
CONFORMITÉ AUX NORMES.
Directive CEM. Normes EN 50131-3, EN 50136-2, EN 50131-10, EN 60950-1, EN 610006-3, EN 50130-4.
Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces
de plomb.
• Tension d'alimentation: 12 Vcc (distribuée directement par la centrale By-alarm reliée)
• Courant max absorbé: 350 mA
• Connexion au réseau LAN par prise RJ45
• Température de service: - 10 + 40° C (à l’intérieur)
• Humidité de service: 5 - 95 %
• Indice de sécurité: 2 (EN 50131-3, EN 50131-10)
• Classe environnementale: II (EN 50131-3, EN 50131-10)
• Catégorie ATS: SP2 ou DP1 (EN 50136-2)
BRANCHEMENTS.
• Connecteur pour branchement direct sur la carte de la centrale By-alarm
• Prise RJ45 pour connexion au réseau LAN
• Câble Ethernet: câble UTP catégorie CAT.5e ou supérieure
Le câble Ethernet du réseau LAN doit passer par l’ouverture postérieure du boîtier de
la centrale pour entrer dans le connecteur RJ45 spécial de le gateway.
• Longueur max. du câble Ethernet: 100 m
FONCTIONNEMENT.
Le gateway enregistre les évènements du système anti-intrusion et commande le transfert
des informations entre le bus By-alarm et le réseau IP; avec une connexion Internet, les
fonctions de gestion à distance peuvent être activées par le cloud pour l’installateur et
pour l'utilisateur. Pour un aperçu de l’architecture intégrée, voir la figure EXEMPLE
D’INFRASTRUCTURE INTÉGRÉE.
Gateway IoT para la integración del sistema anti-intrusión By-alarm con
red IP/LAN, cloud y aplicación para smartphone, tablet, PC o pantalla
táctil de supervisión.
El dispositivo permite la conexión de las centrales 01700 y 01703 a la red LAN para el
control y la supervisión de la instalación By-alarm, tanto in situ como a distancia, a través
de oportunas interfaces de usuario mediante protocolo propietario basado en tecnología IP (aplicaciones disponibles para iOS, Android y Windows y/o pantallas táctiles IP).
Además, el gateway By-alarm permite la integración del sistema anti-intrusión con el sistema domótico, permitiendo la interacción entre ambos. Por último, permite la conexión
del software de configuración By-alarm Manager a través de conexión local o a distancia.
CARACTERÍSTICAS.
• Tensión de alimentación: 12 Vcc (suministrada directamente por la central By-alarm a
• Máx. corriente absorbida: 350 mA
By-alarm.
cesse de clignoter, le gateway redémarre.
DEEE - Informations pour les utilisateurs
Le symbole du caisson barré, là où il est reporté sur l’appareil ou l’emballage, indique que le produit en fin de vie
doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l’utilisateur devra se
charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l’achat d’un nouveau produit.
Il est possible de remettre gratuitement, sans obligation d’achat, les produits à éliminer de dimensions inférieures
à 25 cm aux revendeurs dont la surface de vente est d’au moins 400 m2. La collecte séparée appropriée pour
l’envoi successif de l’appareil en fin de vie au recyclage, au traitement et à l’élimination dans le respect de l’environnement contribue à éviter les effets négatifs sur l’environnement et sur la santé et favorise le réemploi et/ou le
recyclage des matériaux dont l’appareil est composé.
la que se conecta)
49401041A0 01 1904
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
01712.1
• Conexión a la red LAN mediante toma RJ45
• Temperatura de funcionamiento: - 10..+40 °C (uso interno)
• Humedad ambiente: 5 - 95%
• Grado de seguridad: 2 (EN 50131-3, EN 50131-10)
• Clase medioambiental: II (EN 50131-3, EN 50131-10)
• Categoría ATS: SP2 o DP1 (EN 50136-2)
CONEXIONES.
• Conector directamente enchufable en la tarjeta de la central By-alarm
• Toma RJ45 para conexión a la red LAN
• Cable Ethernet: cable UTP de categoría CAT.5e o superior
El cable Ethernet de la red LAN debe hacerse pasar por la abertura posterior de la
caja de la central e introducirse en el conector RJ45 correspondiente del gateway.
• Longitud máxima del cable Ethernet: 100 m
FUNCIONAMIENTO.
El gateway memoriza los eventos del sistema anti-intrusión y habilita la transmisión de
información entre el bus By-alarm y una red IP; si estuviera disponible la conexión a
Internet, a través del cloud, se pueden habilitar todas las funciones de gestión remota
tanto para el instalador como para el usuario final. Para más detalles sobre la arquitec-
tura integrada, consulte la figura EJEMPLO DE INFRAESTRUCTURA INTEGRADA.
Además, el gateway controla periódicamente la presencia de la red LAN y notificación
a la central By-alarm de cualquier tipo de fallo detectado; además, el fallo se muestra
mediante icono o notificación en todos los paneles táctiles conectados en red.
Función del botón E
• Presión prolongada (al menos 10 s) = Procedimiento de emergencia para la conexión
del gateway al cloud.
Realiza el reset de la configuración de red (solicitud de dirección IP a un servidor
DHCP) y habilita la conexión al cloud (la misma se puede utilizar para la teleasistencia
de Vimar).
• Presión breve = Habilitación de la asociación del instalador.
Al pulsar el botón se habilita la asociación del instalador. La habilitación se desactiva
una vez finalizada la asociación o bien transcurridos 3 minutos.
Señalizaciones del LED F durante el funcionamiento del gateway
• Encendido = Dispositivo funcionando correctamente.
• Apagado = Nube habilitada pero no accesible o bien problema de conexión con la
central By-alarm.
• Parpadeando = Procedimiento de reset activado a través de la aplicación del instalador; al finalizar el parpadeo, se reinicia el gateway.
Señalizaciones del LED F durante el funcionamiento del procedimiento de reset
• Parpadeante (mínimo 2 s) = Ejecutando el procedimiento. El LED parpadea siempre
con la misma frecuencia y, al finalizar el procedimiento, muestra el estado de funcionamiento del gateway.
Señalizaciones del LED F durante la asociación del instalador
• Parpadeando (mínimo 2 s) = Ejecutando la asociación. El LED vuelve al estado anterior
al finalizar la operación o bien transcurridos 3 minutos.
SOFTWARE BY-ALARM MANAGER.
El software By-alarm Manager permite al instalador realizar las siguientes operaciones:
• Programación y diagnóstico de las centrales.
• Control directo de todos los estados de los equipos conectados y posibilidad de enviar
cualquier orden para el control interactivo de la instalación.
La configuración y puesta en marcha del gateway en la instalación debe realizarse
mediante la aplicación del instalador.
NORMAS DE INSTALACIÓN.
• La instalación debe ser realizada por personal cualificado cumpliendo con las disposiciones en vigor que regulan el montaje del material eléctrico en el país donde se
instalen los productos.
• Maneje el dispositivo con cuidado para evitar el peligro de descargas electrostáticas
(fig. INSTALACIÓN).
• El dispositivo debe instalarse dentro de la carcasa de la central para garantizar la protección contra cualquier tipo de manipulación.
• Según el tipo de versión HW (01 o 02) de la central, la conexión deberá realizarse
como indicado en las figuras con las CONEXIONES.
El manual de la aplicación del instalador se puede descargar de la página www.
vimar.com haciendo clic en la referencia del gateway.
IoT-Gateway für die Integration des Einbruchssicherungssystems
By-alarm mit IP/LAN-Netzwerk, Cloud und App für Smartphone, Tablet,
PC oder Überwachungs-Touchscreen.
Das Gerät ermöglicht die Verbindung der Steuergeräte 01700 und 01703 mit dem LANNetzwerk für die lokale sowie entfernte Kontrolle und Überwachung der Anlage By-alarm
durch entsprechende Benutzerschnittstellen über proprietäres, auf IP-Technologie basiertes Protokoll (Apps für iOS, Android und Windows bzw. auf IP-Touchscreens verfügbar). Mit
dem Gateway By-alarm ist darüber hinaus die Integration des Einbruchssicherungssystems
mit dem Hausleitsystem und deren gegenseitige Interaktion möglich. Außerdem unterstützt es den Anschluss der Konfigurationssoftware By-alarm Manager über eine lokale
oder entfernte Verbindung.
MERKMALE.
• Versorgungsspannung: 12 Vdc (direkt über das daran angeschlossene Steuergerät
• Max. Stromaufnahme: 350 mA
• Verbindung mit dem LAN-Netzwerk über RJ45-Buchse
• Betriebstemperatur: - 10..+40 °C (Innenbereich)
• Feuchtigkeit beim Betrieb: 5 - 95%
• Sicherheitsgrad: 2 (EN 50131-3, EN 50131-10)
• Umgebungsklasse: II (EN 50131-3, EN 50131-10)
• ATS Kategorie: SP2 oder DP1 (EN 50136-2)
ANSCHLÜSSE.
• Steckverbinder auf der Leiterplatte des Steuergeräts By-alarm
• RJ45-Buchse für Anschluss an das LAN-Netzwerk
• Ethernet-Kabel: UTP-Kabel Kategorie CAT.5e oder höher
• Max. Länge des Ethernet-Kabels: 100 m
FUNKTIONSWEISE.
Das Gateway speichert die Ereignisse des Einbruchssicherungssystems und gibt die
Übertragung der Informationen zwischen dem Bus By-alarm und einem IP-Netzwerk frei;
bei Verfügbarkeit der Internet-Konnektivität können über die Cloud sämtliche entfernte
Verwaltungsfunktionen für Installateur und Endbenutzer aktiviert werden. Eine Übersicht
der integrierten Architektur kann der Abbildung BEISPIEL EINER INTEGRIERTEN
INFRASTRUKTUR entnommen werden.
Das Gateway prüft außerdem regelmäßig die Verfügbarkeit des LAN-Netzwerks und
meldet dem Steuergerät By-alarm jede festgestellte Störung; diese Störung wird mittels
Symbol oder Benachrichtigung auch an allen vernetzten Touchpanels angezeigt.
Funktion der Taste E
• Langes Drücken (mindestens 10 s) = Notverfahren zur Verbindung des Gateways mit
• Kurzes Drücken = Freigabe der Installateur-Zuweisung.
Anzeigen der LED F beim Betrieb des Gateways
• Ein = Gerät funktioniert korrekt.
• Aus = Cloud aktiviert, aber nicht erreichbar, oder Verbindungsproblem mit dem
• Blinkend = Reset über die App Installateur aktiviert; nachdem das Blinken endet, wird
Anzeigen der LED F beim Notverfahren
• Blinkend (mindestens 2 s) = das Verfahren wird ausgeführt. Die LED blinkt stets mit
CONFORMIDAD A LAS NORMAS.
Directiva sobre compatibilidad electromagnética. Normas EN 50131-3, EN 50136-2, EN
50131-10, EN 60950-1, EN 61000-6-3, EN 50130-4.
Reglamento REACH (UE) n. 1907/2006 – art.33. El producto puede contener trazas
de plomo.
Anzeigen der LED F bei der Installateur-Zuweisung
• Blinkend (mindestens 2 s) = die Zuweisung wird ausgeführt. Die LED kehrt nach
RAEE - Información para los usuarios
El símbolo del contenedor tachado, cuando se indica en el aparato o en el envase, indica que el producto, al final
de su vida útil, se debe recoger separado de los demás residuos. Al final del uso, el usuario deberá encargarse
de llevar el producto a un centro de recogida selectiva adecuado o devolvérselo al vendedor con ocasión de
la compra de un nuevo producto. En las tiendas con una superficie de venta de al menos 400 m2, es posible
entregar gratuitamente, sin obligación de compra, los productos que se deben eliminar con unas dimensiones
inferiores a 25 cm. La recogida selectiva adecuada para proceder posteriormente al reciclaje, al tratamiento y
a la eliminación del aparato de manera compatible con el medio ambiente contribuye a evitar posibles efectos
negativos en el medio ambiente y en la salud y favorece la reutilización y/o el reciclaje de los materiales de los
que se compone el aparato.
By-alarm)
Das Ethernet-Kabel des LAN-Netzwerks ist durch die hintere Öffnung am Gehäuse
des Steuergeräts einzuführen und an den entsprechenden RJ45-Stecker des
Gateways anzuschließen.
der Cloud.
Setzt die Netzwerkkonfiguration zurück (Anforderung der IP-Adresse von einem DHCPServer) und aktiviert die Verbindung mit der Cloud (diese kann für Fernwartungseingriffe
seitens Vimar verwendet werden).
Beim Drücken der Taste wird die Zuweisung des Installateurs freigegeben. Die Freigabe
wird nach erfolgter Zuweisung oder nach Ablauf des 3-Minuten-Timeouts deaktiviert.
Steuergerät By-alarm.
das Gateway neu gestartet.
der gleichen Frequenz und zeigt nach abgeschlossenem Verfahren den aktuellen
Funktionsstatus des Gateways an.
Abschluss der Zuweisung oder nach Ablauf des 3-Minuten-Timeouts in den vorherigen
Status zurück.
49401041A0 01 1904
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
Loading...
