Page 1
Installation Guide
Convection/Speed
Microwave Oven
VMDD5306SS
1
E
Page 2
IMPORTANT–Please Read and Follow!
• Before beginning, read these instructions thoroughly
and carefully.
• Because the kit includes metal parts, caution should
be used in handling and installation to avoid the possibility of injury.
• Do not remove permanently affixed labels, warnings or
plates from the product as this may void the warranty.
• Observe all local and national codes, requirements
and ordinances.
• Installers should leave these instructions with the consumer who should retain them for the local inspector’s
use and for future reference.
ELECTRICAL GROUNDING INSTRUCTIONS
This oven must be electrically grounded in
accordance with local codes or, in the absence
of local codes, with the National Electrical Code,
ANSI/NFPA 70 – latest edition.
IMPORTANT SAFETY
INSTRUCTIONS
• WARNING: If the information in this manual is not
followed exactly, a fire or electrical shock may result
that could cause property damage, personal injury
or death.
• This appliance must be electrically grounded in accordance with local codes.
• Make sure the wall coverings and the cabinets around
the oven can withstand the heat generated by the
appliance.
• WARNING: Never leave children alone or unattended
in the area where a appliance is in use.
• Do not use the oven as a storage space. This creates
a potentially hazardous situation.
DO NOT USE AN EXTENSION CORD
WITH THIS APPLIANCE. SUCH USE MAY RESULT
IN FIRE, ELECTRICAL SHOCK OR OTHER
PERSONAL INJURY.
E
2
Page 3
Unpacking your oven
Electrical Requirements
• Remove all packing materials from inside the oven.
• Check the oven for any damage, such as misaligned or
bent oven, damaged oven seals and sealing surfaces
or dents inside the cavity or on the front side of the
oven. If there is any damage, do not operate the oven
and contact your AUTHORIZED SERVICER.
Important Notes to the
Installer
• Read all of the Installation Guide before installing
the oven.
• Remove all packing material before connecting the
electrical supply.
• Observe all governing codes and ordinances.
• Be sure to leave these instructions with the consumer.
Important Notes to the
Consumer
Keep this manual with your Use and Care Manual for
future reference.
• As when using any oven generating heat, there are
certain safety precautions you should follow. These
are listed in the Use and Care Manual. Read all and
follow carefully.
• Be sure your oven is installed and grounded properly
by a qualified installer or service technician.
Choosing a Location
Your oven can be built into a cabinet or wall by itself,
above any electric wall oven, warming drawer or below
a cooktop or counter.
Located the electrical supply as shown in the illustrations
on the following pages. The receptacle may also be located in an adjacent cabinet within reach of the power
cord. A separate circuit, servicing only the appliance is
required. A ground fault circuit interrupter (GFCI) is not
recommended and may cause interruption of operation.
Electrical Supply 220-240 V AC, 50 Hz
Service 2800 W
Power Cord 47-1/4"
Note:
• If you have any questions about the grounding or
electrical instructions, consult a qualified electrician
or service person.
• Can also be installed using an electrical outlet in an
adjacent cabinet within the area where the provided
electrical cord can reach.
• Always check electrical codes for requirements.

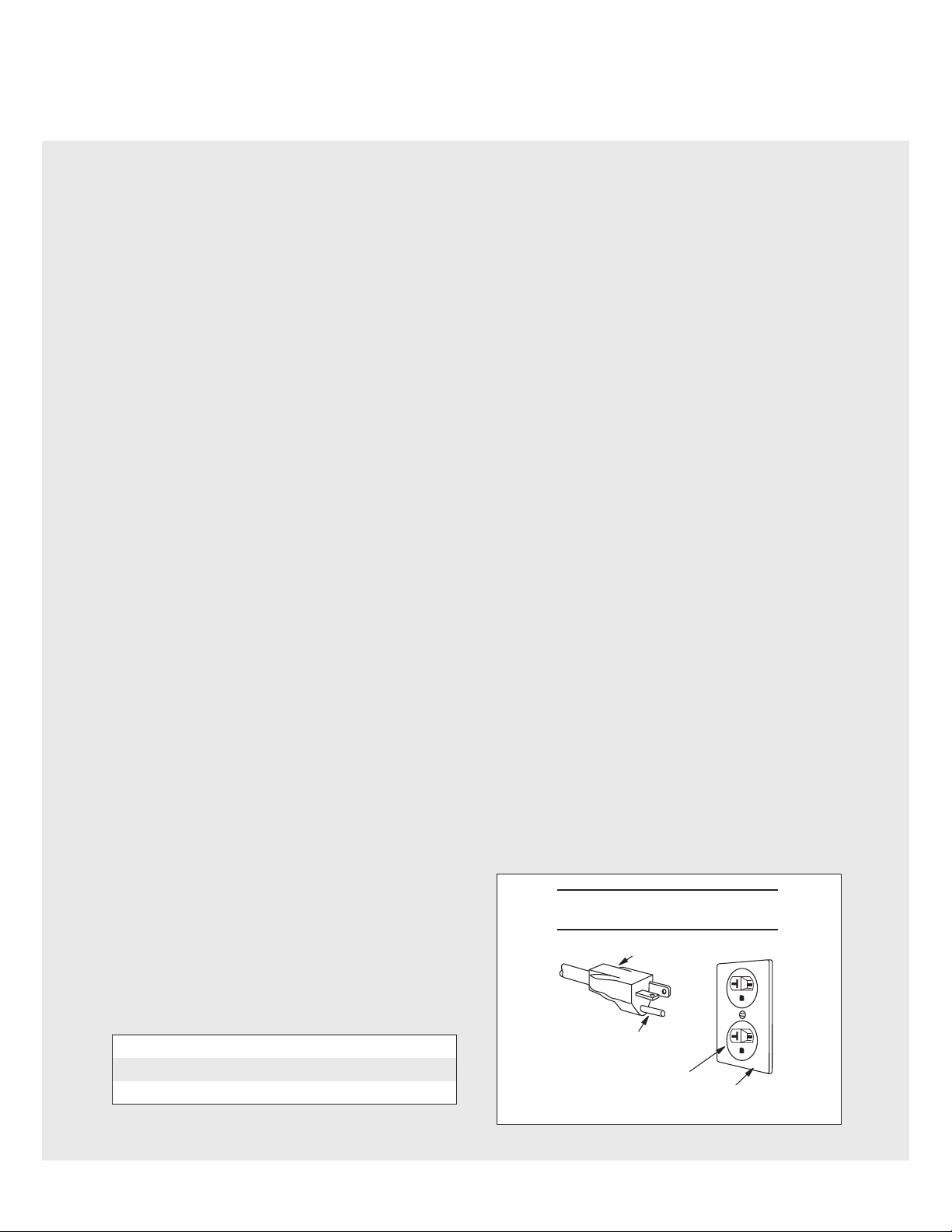

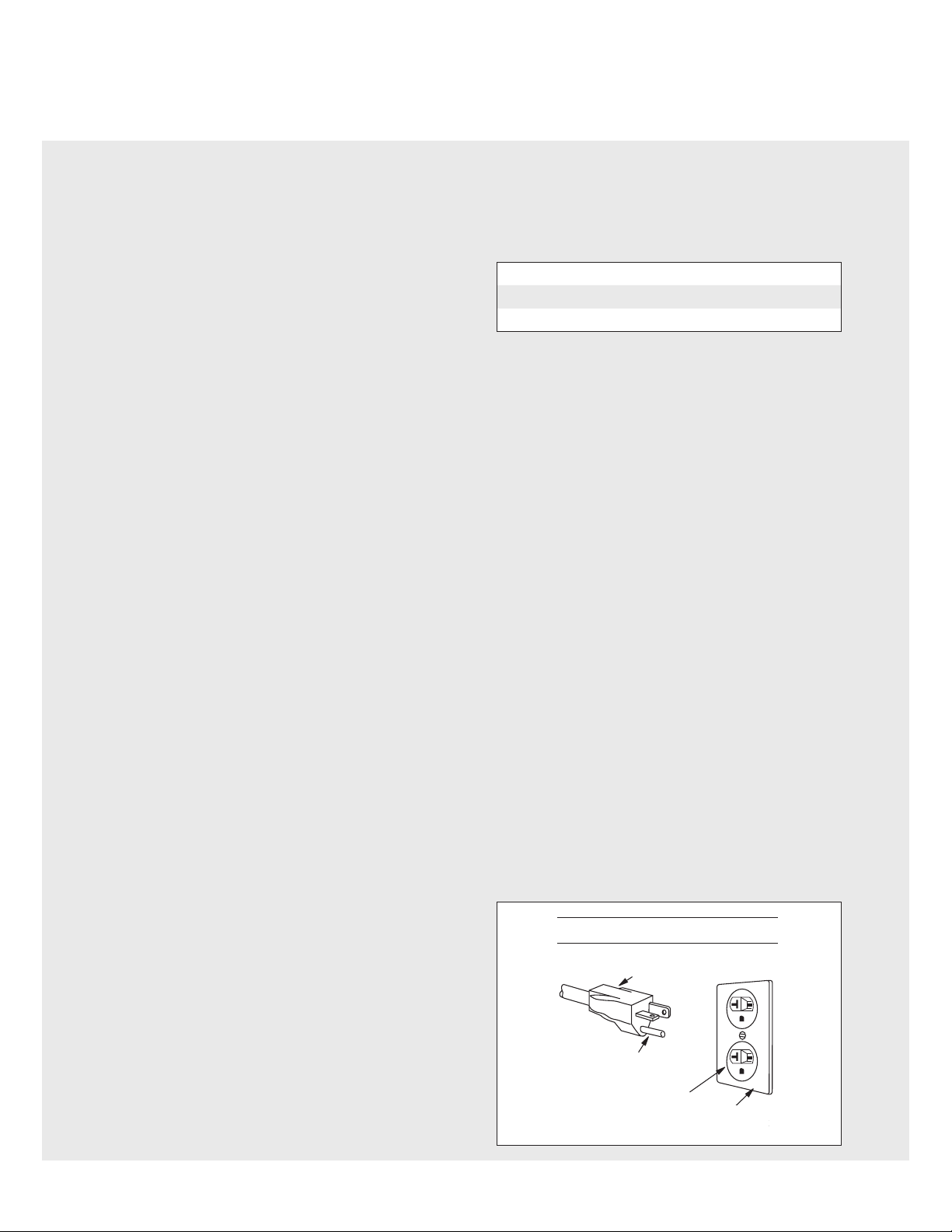

GROUNDING
INSTRUCTIONS
This appliance must be grounded. The oven is equipped
with a cord having a grounding wire with a grounding
plug. It must be plugged into a wall receptacle that is
properly installed and grounded in accordance with the
National Electrical Code and local codes and ordinances.
In the event of an electrical short circuit, grounding reduces risk of electric shock by providing an escape wire
for the electric current.
WARNING: Improper use of the grounding plug can
result in a risk of electric shock. Do not use an exten-
sion cord. If the power supply cord is too short, have
a qualified electrician or serviceman install an outlet
near the appliance.
3
E
Page 4

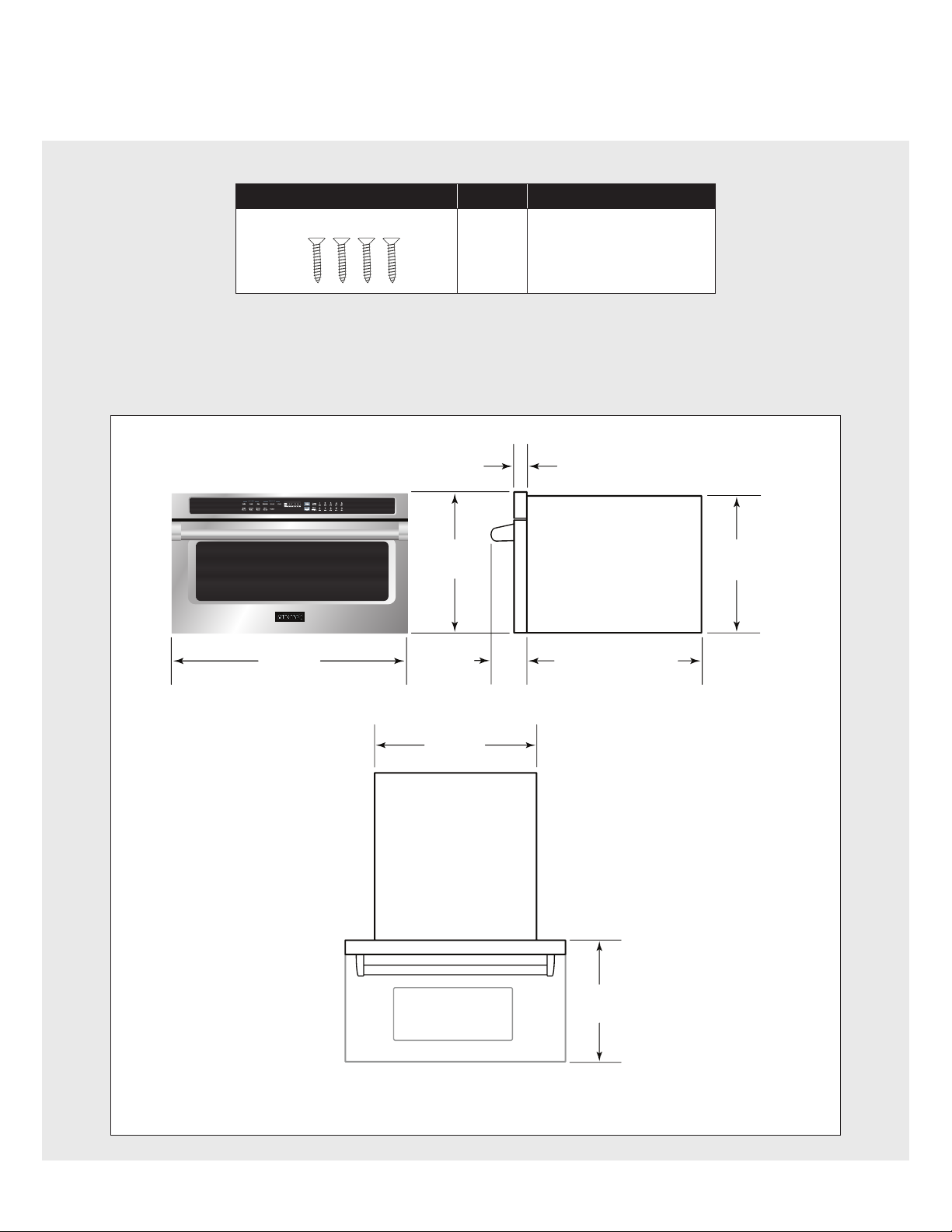

Installation Hardware
NAME QTY PART CODE
Mounting Screws 4 LANGTB407MRP0
Oven Measurements
1-29/32”
(48.8 mm)
29-1/2”
(749.4 mm)
17-7/8”
(454.0 mm)
4-3/16”
(106.9 mm)
21-3/16”
(538.0 mm)
OPEN
OVEN DOOR
17-1/2”
(446.0 mm)
21-1/4” (540.1 mm)
BEHIND FRAME
14-3/16”
(360.0 mm)
Figure 1
E
4
Page 5

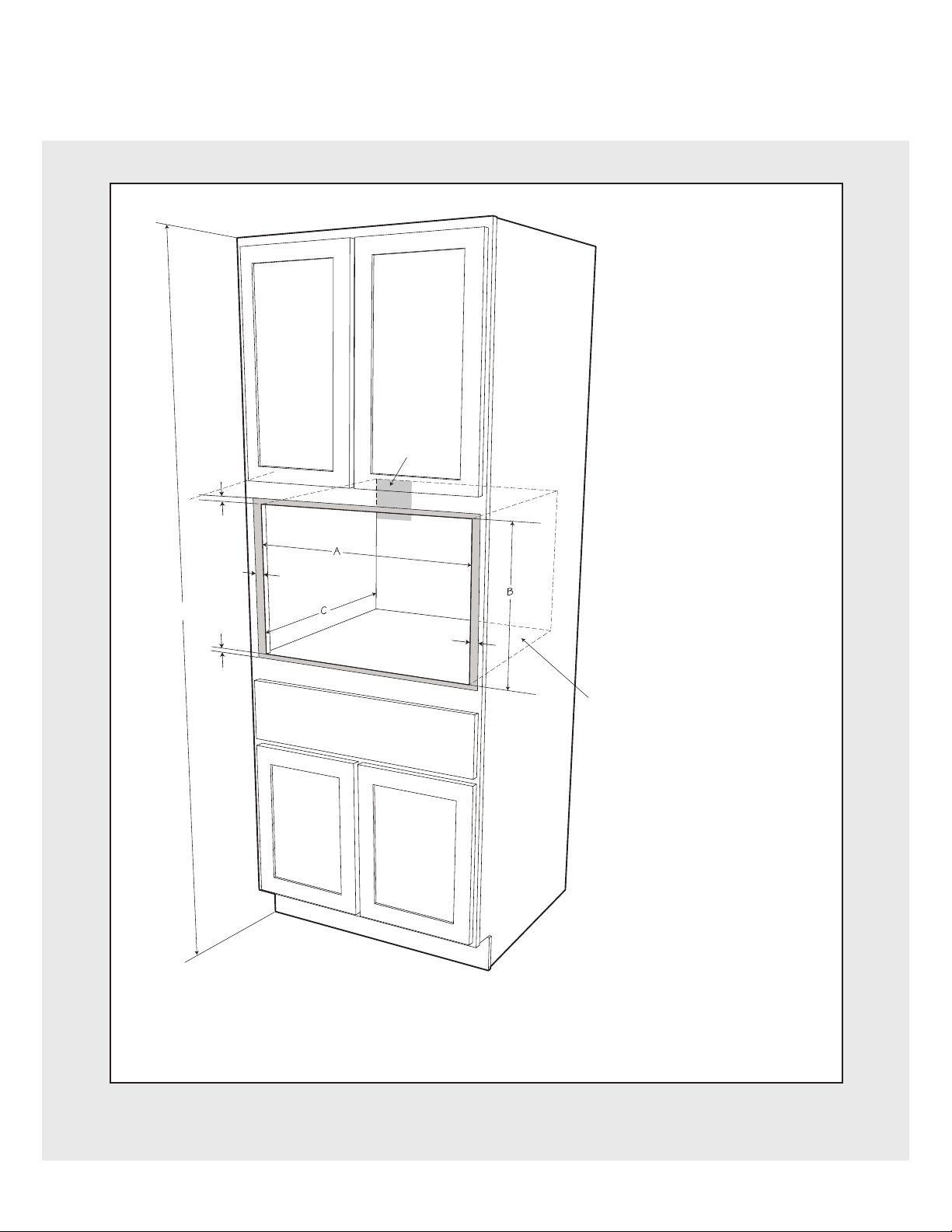

Clearances and Dimensions for Standard Surface Mount
Allow
3
/8"
overlap
Allow
5
3
/8"
overlap
Allow
3 5/8"
overlap
A. 22 1/4" cutout
B.
C. 23
Note: Platform
must be able to
support 125 lbs.
5
17
/8" cutout
1
/2" min. depth
Figure 2
5
E
Page 6

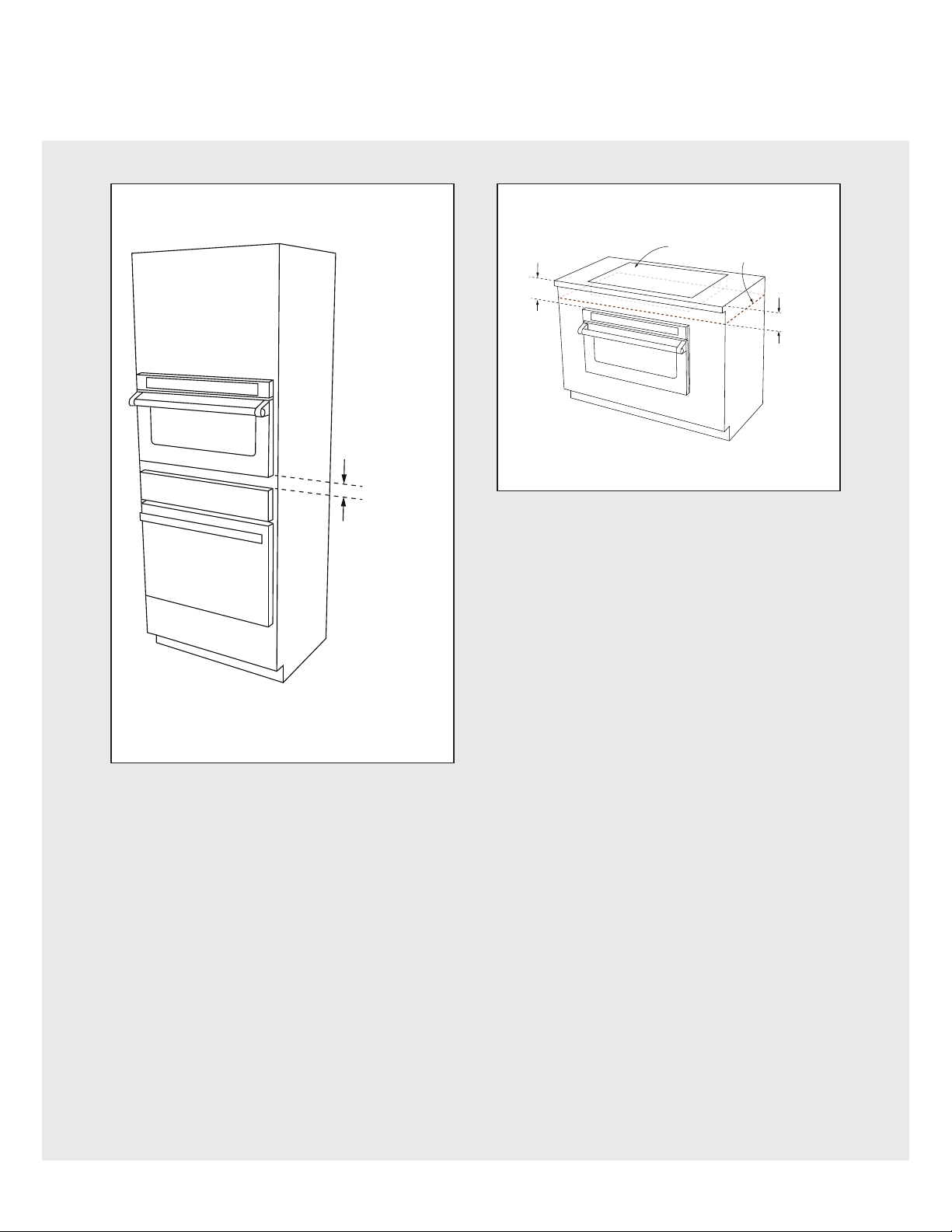

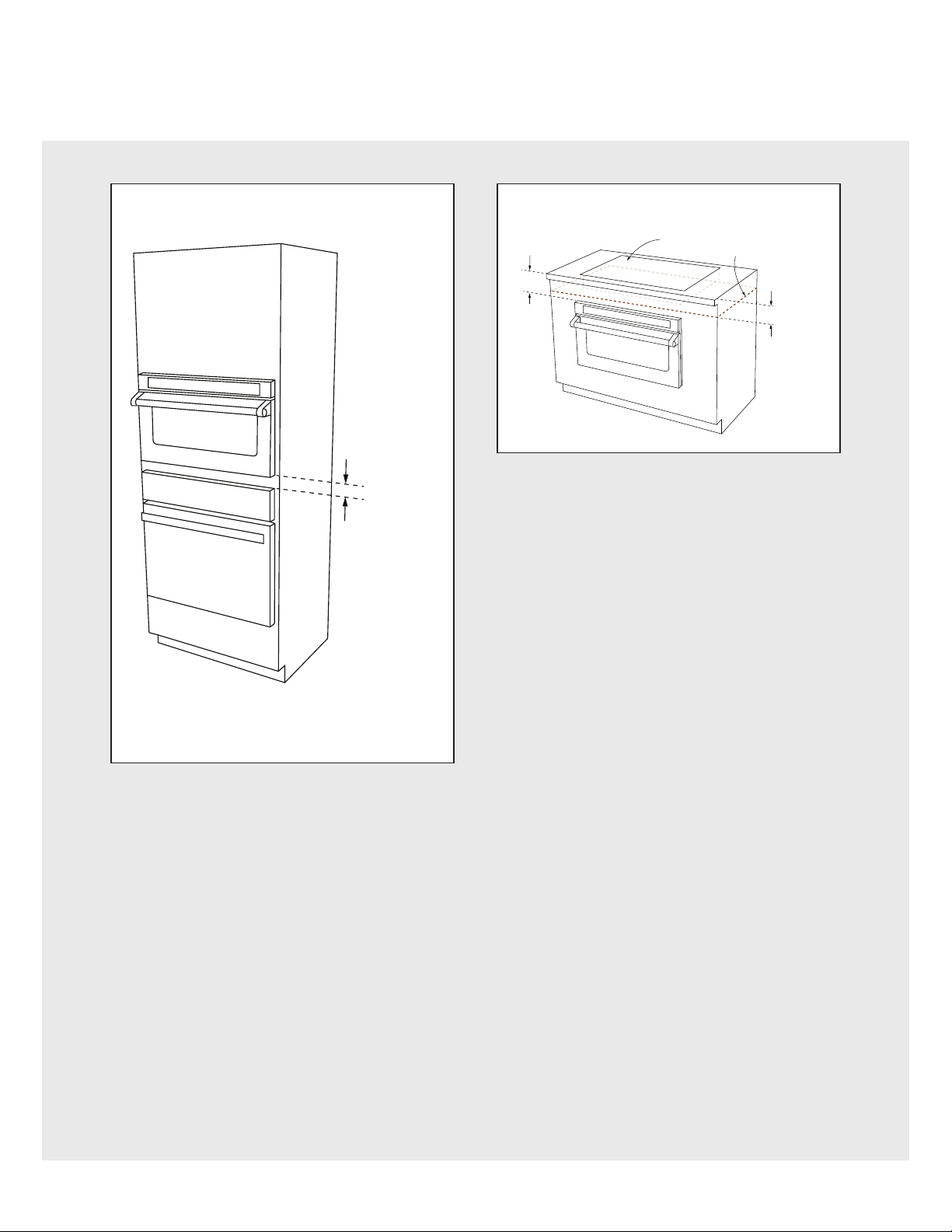

Over Built-in Oven
Under Cooktop
Installation
2” minimum
wood gap
between
products
(wall oven
or warming
drawer)
Installation
9” top of counter
to top of unit
Note: A dividing shelf is required to be installed between
the cooktop and the oven.
Cooktop
Dividing Shelf
7” top of
counter to
dividing shelf
E
6
Page 7

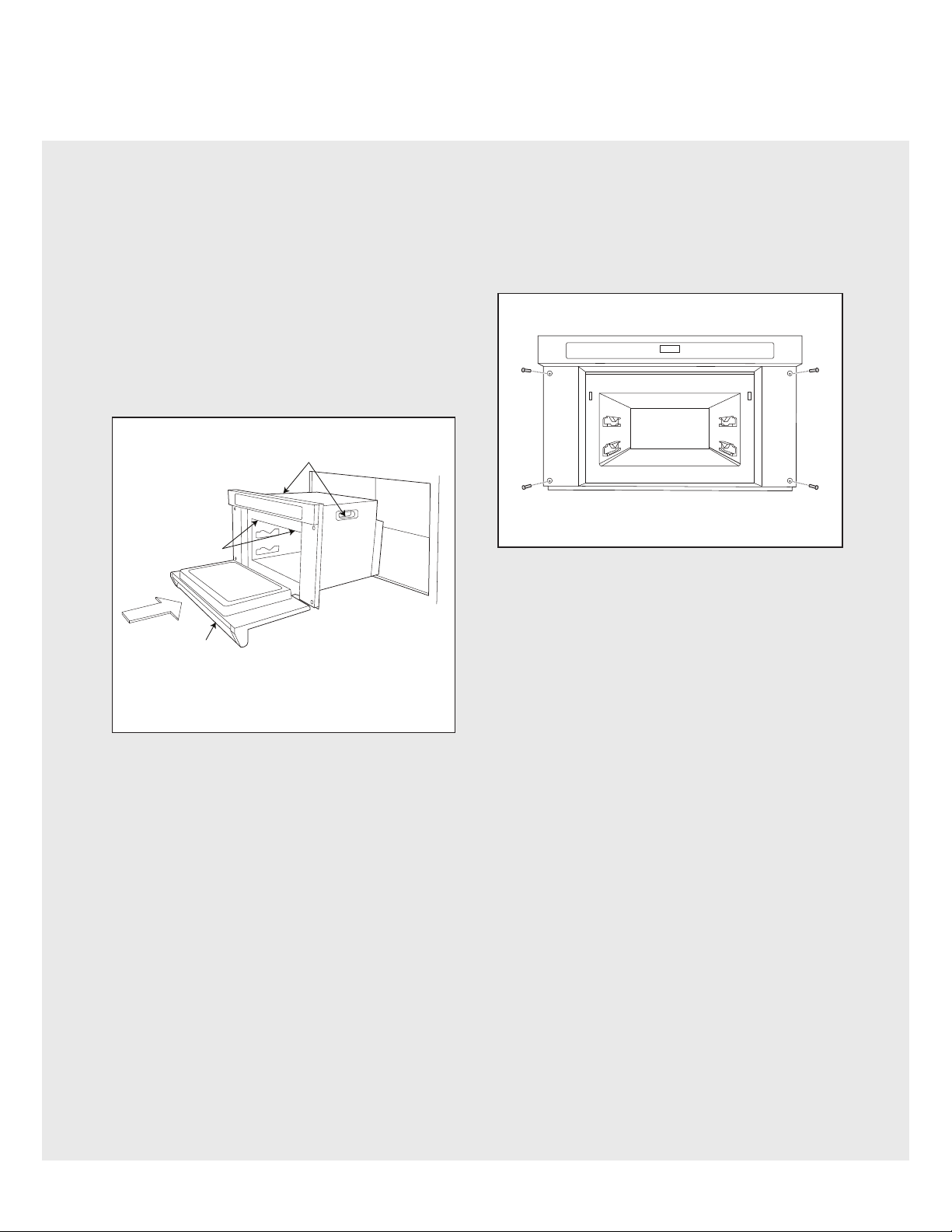

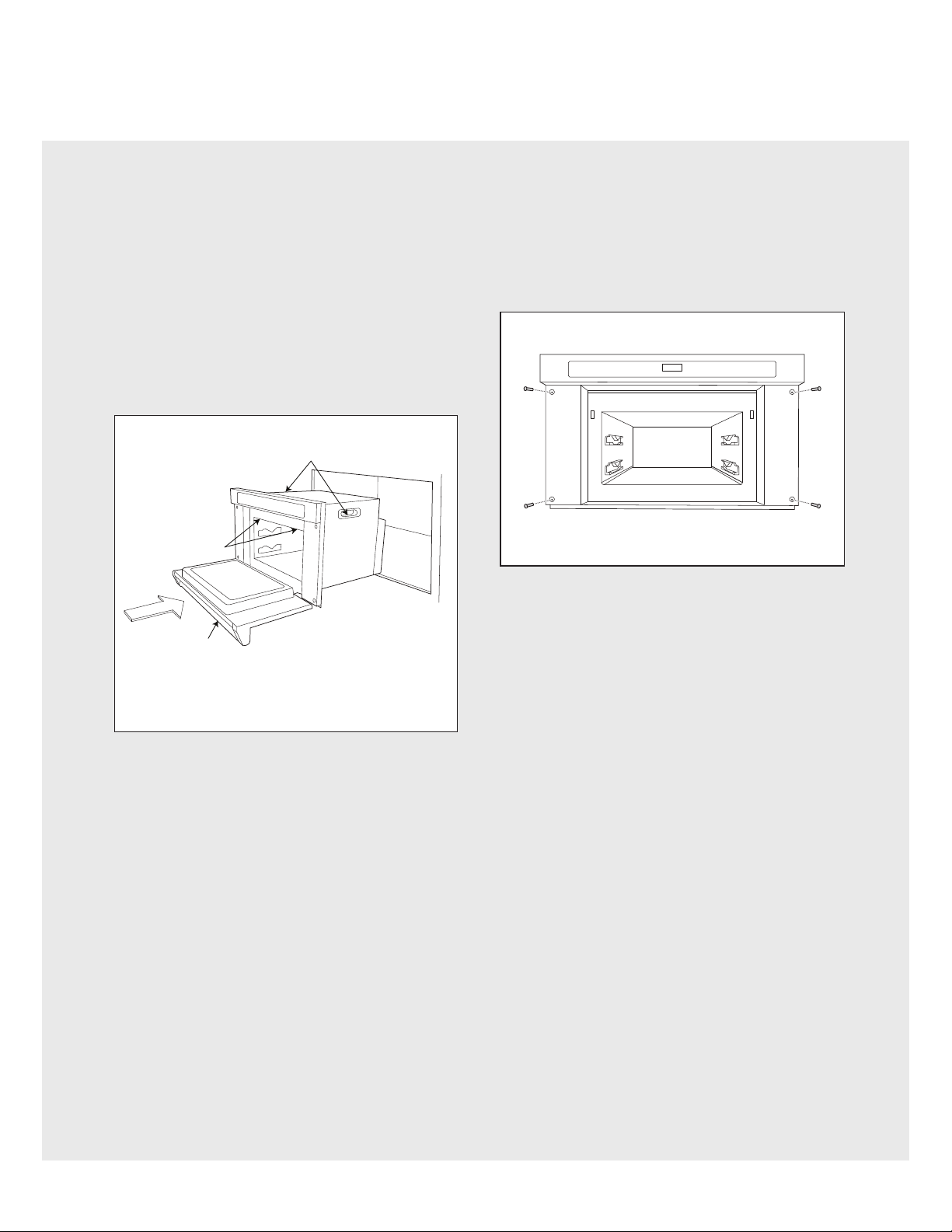

Installation Instructions for Standard Surface Mount
WARNING: Always take caution lifting heavy products.
1. Move the unit near the opening.
2. Use a minimum of 2 people to lift and install oven.
Place the oven adjacent to the cabinet opening,
see Figure 3. Plug the power supply cord into the
electrical outlet.
3. Carefully guide the oven into the opening and slide
back until the mounting flange rest against the face
of the cabinet. Avoid pinching the cord between the
oven and the cabinet wall.
Side Handle (x2)
Lift point
DO NOT
lift this unit
using the handle
4. Open the door. Using the two holes on each
mounting flange, pre-drill the cabinet using a 1/16"
bit. See Figure 4.
5. Mount the oven using the four screws provided. See
Figure 4.
Figure 4
Figure 3
7
E
Page 8
Before you call for
Model and serial number
service
Read the BEFORE YOU CALL and operating instruction
sections in your Use and Care Manual. It may save you
time and expense. The list includes common occurrences
that are not the result of defective workmanship or materials in this oven.
Refer to the warranty in your Use and Care Manual for
toll-free service number and address. Please call or write
if you have inquiries about your product and/or need to
order parts.

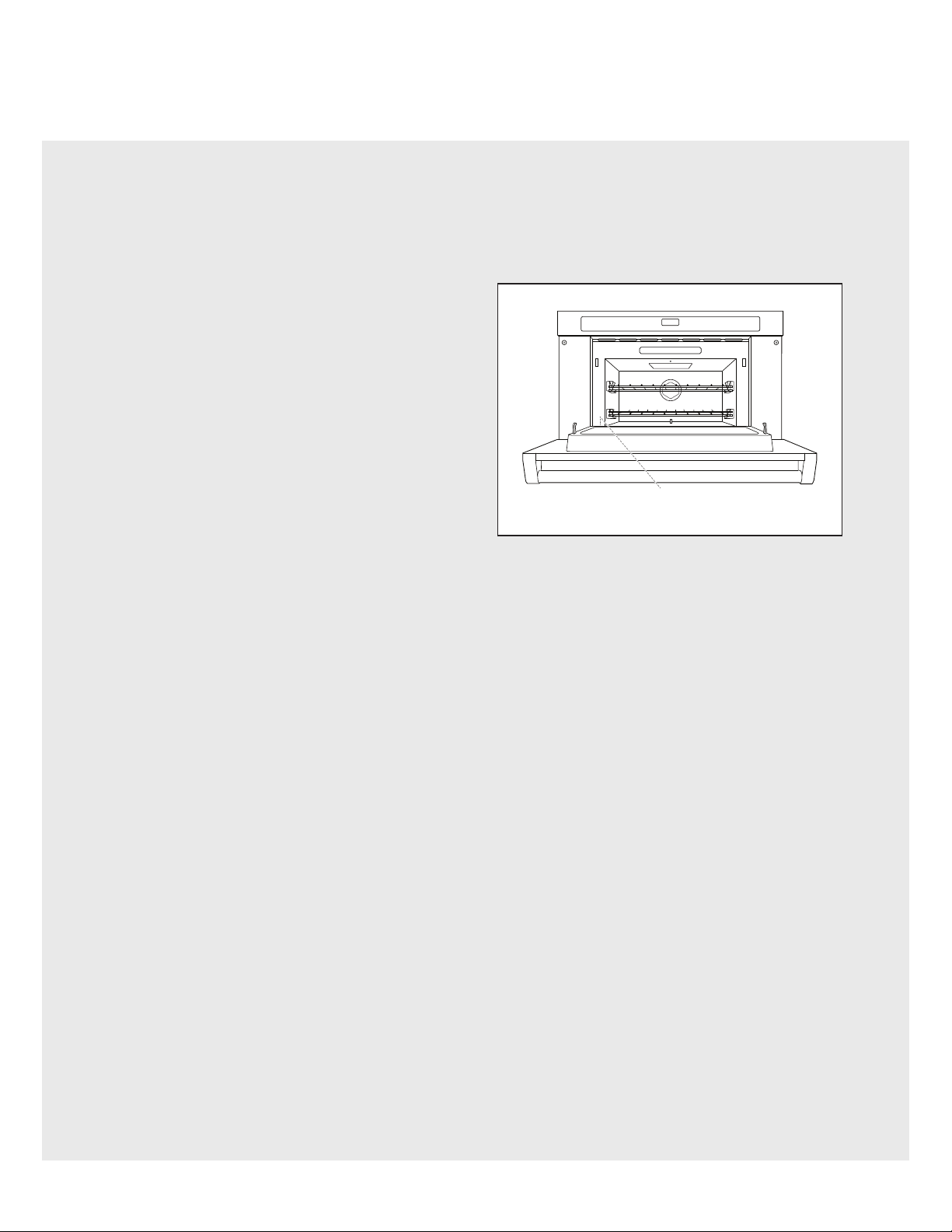

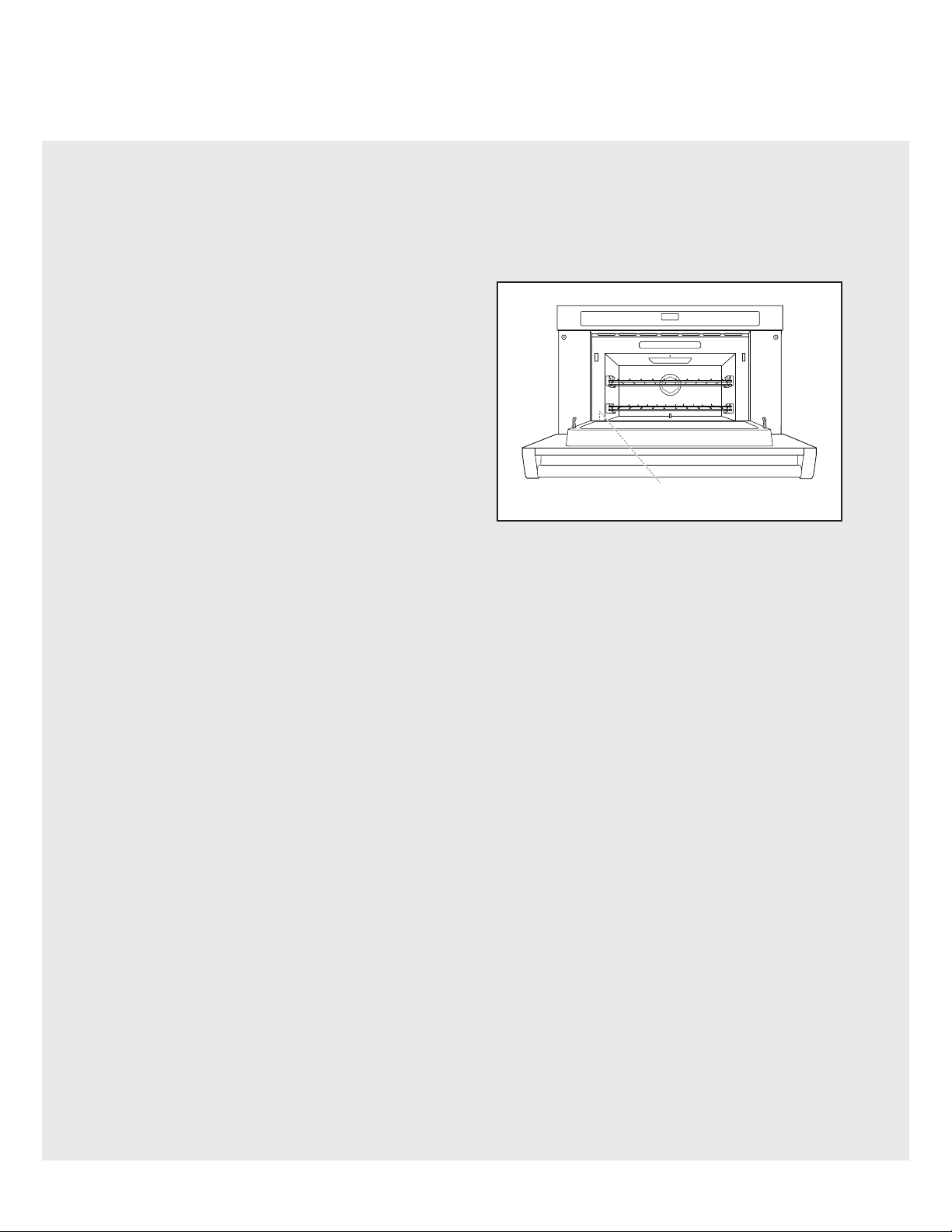

location
The model number and serial number are printed on
the nameplate. To access the nameplate, open the door.
The serial plate is located at the bottom left of the oven
face plate.
Serial plate location
Care, cleaning and
Viking Range, LLC
111 Front Street
Greenwood, Mississippi 38930 USA
(662) 455-1200
For product information, call
1-888-845-4641
or visit our web site at
vikingrange.com
maintenance
Refer to the Use and Care Manual for cleaning instructions.
E
8
Page 9
Guía de instalación
Horno microondas con
convección/velocidad
VMDD5306SS
1
S
Page 10
IMPORTANTE– ¡Lea y siga con atención!
• Antes de comenzar, lea estas instrucciones detenida
y atentamente.
• El juego incluye partes de metal por lo que debe
manipularlo e instalarlo con precaución para evitar el
riesgo de lesiones.
• No retire las etiquetas, advertencias o placas permanentes del producto ya que esto puede anular la
garantía.
• Siga todos los códigos, requisitos y normas locales
y nacionales.
• Los instaladores deben dejar estas instrucciones al
cliente quien debe conservarlas para uso del inspector
local y para referencias futuras.
ADVERTENCIA
INSTRUCCIONES DE CONEXIÓN
ELÉCTRICA A TIERRA
Este horno debe tener conexión eléctrica a tierra de
acuerdo con los códigos locales o, de no contar con
ellos, con el Código eléctrico nacional, ANSI/NFPA
70 - última edición.
INSTRUCCIONES
DE SEGURIDAD
IMPORTANTES
• ADVERTENCIA: Si no se sigue exactamente la infor-
mación de este manual, puede producirse un incendio
o una descarga eléctrica que podría causar daños
materiales, lesiones personales o la muerte.
• Este artefacto se debe conectar eléctricamente a tierra
de acuerdo con los códigos locales.
• Asegúrese de que los revestimientos de las paredes
y los gabinetes alrededor del horno puedan soportar
el calor generado por el artefacto.
• ADVERTENCIA: Nunca deje a los niños solos o desatendidos en la zona donde se utiliza un artefacto.
• No use el horno como lugar de almacenamiento.
Esto genera una situación potencialmente peligrosa.
ADVERTENCIA
NO UTILICE CABLES DE EXTENSIÓN CON
ESTE ARTEFACTO. HACERLO PUEDE CAUSAR
INCENDIOS, DESCARGA ELÉCTRICA U OTRAS
LESIONES PERSONALES.
S
2
Page 11
Cómo desempaquetar
el horno
• Retire todos los materiales de embalaje del interior
del horno.
• Revise que el horno no tenga daños, como mal alineamiento o inclinación, sellos del horno y superficies
de sellado dañadas, o abolladuras en la cavidad o en
la parte frontal del horno. Si encuentra algún daño,
no haga funcionar el horno y comuníquese con su
PERSONAL DE SERVICIO AUTORIZADO.
Notas importantes para el
instalador
• Lea toda la Guía de Instalación antes de instalar el
horno.
• Retire todo el material de embalaje antes de conectar
el suministro eléctrico.
• Respete todos los códigos y normas vigentes.
• Asegúrese de dejar estas instrucciones al consumidor.
Requisitos eléctricos
Nota:
• Si tiene alguna pregunta sobre las instrucciones eléctricas o
de conexión a tierra, consulte a un electricista calificado o
al encargado de brindar el servicio.
• También se puede instalar usando un tomacorriente eléctrico
en un gabinete adyacente dentro del área hasta donde se
pueda extender el cable eléctrico.
• Consulte siempre los requerimientos de los códigos eléctricos.
Seleccione una ubicación
Su horno puede ser empotrado dentro de un gabinete o pared
por sí mismo, encima de cualquier horno empotrado eléctrico
o cajón calentador, o bajo una parrilla o cubierta de cocina.
INSTRUCCIONES PARA
Notas importantes para el
consumidor
Conserve este manual junto con su Manual de uso y
cuidado para referencia futura.
• Igual que al usar cualquier horno que genera calor,
hay algunas precauciones de seguridad que usted
debe seguir. Estas se enumeran en el Manual de uso
y cuidado. Léalas todas y sígalas cuidadosamente.
• Asegúrese de que su horno sea instalado y conectado
a tierra adecuadamente por un instalador calificado
o técnico de servicio.
Requisitos eléctricos
Ubique el suministro eléctrico como se muestra en las
ilustraciones de las páginas siguientes. El tomacorriente
también se puede ubicar en un gabinete adyacente al
alcance del cable de alimentación. Se requiere un circuito
exclusivo para este artefacto. No se recomienda el uso de
un interruptor de circuito de falla a tierra (GFCI) y puede
causar la interrupción del funcionamiento.
Suministro eléctrico 220-240 V AC, 50 Hz
Servicio 2800 W
Cable de alimentación 47-1/4" (1.20 m)
CONEXIÓN A TIERRA
Este artefacto debe ser conectado a tierra. El horno está equipado con un cable que tiene un alambre a tierra y un enchufe
con conexión a tierra. Debe conectarlo en un tomacorriente
de pared instalado y conectado a tierra apropiadamente de
acuerdo con el Código eléctrico nacional y los códigos y reglamentos locales.
En caso de que se produzca un cortocircuito eléctrico, la conexión a tierra reduce el riesgo de descarga eléctrica proporcionando una vía de escape para la corriente eléctrica.
ADVERTENCIA: El uso inapropiado del enchufe con conexión
a tierra puede causar una descarga eléctrica. No use un cable
de extensión. Si el cable de alimentación es demasiado
corto, haga que un electricista o mecánico calificado instale
un tomacorriente cerca del artefacto.
Instalación permanente
y correcta
Enchufe de 3 clavijas
Clavija de tierra
Tomacorriente
para 3 clavijas
Caja del tomacorriente
conectada a tierra
3
S
Page 12
Herramientas para instalación
NOMBRE CANT. CÓDIGO DE LA PARTE
Tornillos de montaje 4 LANGTB407MRP0
Dimensiones del horno
1-29/32”
(48.8 mm)
29-1/2”
(749.4 mm)
17-7/8”
(454.0 mm)
4-3/16”
(106.9 mm)
21-3/16”
(538.0 mm)
OPEN
PUERTA ABIERTA
OVEN DOOR
DEL HORNO
21-1/4” (540.1 mm)
BEHIND FRAME
DETRÁS DEL MARCO
14-3/16”
(360.0 mm)
17-1/2”
(446.0 mm)
Figura 1
S
4
Page 13
Distancias libres y dimensiones para el montaje
estándar sobre una superficie
Ubicación
sugerida del
tomacorriente
eléctrico
3
/8"
de traslape
84" (213 cm)
7
/8"
de traslape
Deje
(9 mm)
Deje
(22 mm)
Deje
5
(9.2 mm)
3
/8"
de traslape
5
3
/8"
Deje
(9.2 mm)
de traslape
A. Recorte de 22 1/4" (56.5 cm)
B. Recorte de
5
17
/8" (44.7 cm)
C. Profundidad mínima
1
23
/2" (49.6 cm)
Nota: La
plataforma debe
ser capaz de
soportar 125 lb
(56 Kg)
Figura 2
5
S
Page 14
Instalación sobre horno
Bajo la instalación de la
incorporado
2” minimum
2 pulgadas
wood gap
mínimo
brecha de
between
madera entre
products
productos
(wall oven
(horno de
or warming
pared o
drawer)
calentamiento
estufa
9" parte superior
del mostrador
a la parte superior
9” top of counter
de la unidad
to top of unit
Nota: Se requiere instalar un estante divisorio entre la
estufa y el horno.
Estufa
Cooktop
Estante divisorio
Dividing Shelf
7 "en
7” top of
counter to
la parte
dividing shelf
superior del
mostrador
al estante
divisorio
S
6
Page 15
Instrucciones de instalación para montaje estándar
sobre una superficie
ADVERTENCIA: Tenga siempre cuidado al levantar
productos pesados.
1. Lleve la unidad cerca de la abertura.
2. Utilice un mínimo de 2 personas para subir e instalar
el horno. Coloque el horno adyacente a la abertura
del gabinete, vea la Figura 3. Conecte el cable de
alimentación en el tomacorriente eléctrico.
3. Guíe con cuidado al horno dentro de la abertura y
deslícelo hacia atrás hasta que la brida de montaje
se apoye contra la cara del gabinete. Evite pellizcar
el cable entre el horno y la pared del gabinete.
Manija lateral (x2)
Punto para
levantar
4. Abra la puerta. Usando los dos agujeros en cada
brida de montaje, perfore un taladro piloto al
gabinete utilizando una broca de 1/16" (1.58 mm)
Vea la Figura 4.
5. Monte el horno utilizando los cuatro tornillos
suministrados. Vea la Figura 4.
Figura 4
NO eleve esta
unidad utilizando la
manija de la puerta
Figura 3
7
S
Page 16
Antes de solicitar
Ubicación del modelo y el
servicio
Lea las secciones de ANTES DE SOLICITAR SERVICIO
y las instrucciones de operación en su Manual de uso y
cuidado. Puede ayudarle a ahorrar tiempo y dinero. Esta
lista incluye las fallas más comunes que no son causadas
por fallas en la mano de obra o materiales en este horno.
Consulte la garantía en su Guía de uso y cuidado para
conocer nuestro teléfono gratuito para servicio y la dirección. Llame o escríbanos si tiene alguna duda sobre
su producto y/o necesite ordenar partes de reemplazo.
número de serie
El número de modelo y el número de serie están impresos
en la placa de identificación. Para acceder a la placa de
identificación, abra la puerta. La placa de identificación
se encuentra en la parte inferior izquierda de la placa
frontal del horno.
Ubicación de la placa con el
Serial plate location
número de serie
Viking Range, LLC
111 Front Street
Greenwood, Mississippi 38930 USA
(662) 455-1200
Para más información del producto, l
lame al 1-888-845-4641
o visite nuestro sitio web en vikingrange.com
Cuidado, limpieza y
mantenimiento
Consulte en el Manual de uso y cuidado las instrucciones
de limpieza.
S
8
Page 17
Guide d’installation
Four à micro-ondes rapide/
convection
VMDD5306SS
1F1
Page 18
IMPORTANT – Prière de lire et de suivre!
• Veuillez lire attentivement toutes ces directives avant
de commencer.
• Le kit comprend des parties métalliques, il faut faire
attention lors de la manipulation et de l’installation
pour éviter d’éventuelles blessures.
• Ne retirez pas de façon permanente les étiquettes les
mises en garde ou les plaques fixées au produit, car
ceci pourrait annuler la garantie.
• Observez tous les codes, les exigences et les règlements locaux et nationaux.
• Les installateurs devront laisser ces directives au client
qui devra les conserver pour l’usage d’un inspecteur
local et pour référence ultérieure.
AVERTISSEMENT
INSTRUCTIONS POUR LA MISE À LA TERRE
Ce four peut être mis à la terre selon les codes
locaux ou, en l’absence de codes locaux, selon le
Code national de l’électricité, ANSI/NFPA 70 – la
dernière édition.
CONSIGNES
DE SÉCURITÉ
IMPORTANTES
• AVERTISSEMENT : Si les informations
contenues dans ce manuel ne sont pas
suivies avec précision, cela peut entraîner
un incendie ou une décharge électrique
qui pourraient causer des dommages
matériels, des blessures personnelles
ou la mort.
• Cet appareil doit être mis à la terre conformément aux codes locaux.
• Veuillez vous assurer que les revêtements
muraux et les armoires autour du four
peuvent supporter la chaleur générée
par l’appareil.
AVERTISSEMENT
N’UTILISEZ PAS DE RALLONGE ÉLECTRIQUE AVEC
CET APPAREIL. CECI POURRAIT ENTRAÎNER DES
INCENDIES, DES DÉCHARGES ÉLECTRIQUES OU
D’AUTRES BLESSURES CORPORELLES.
• AVERTISSEMENT : Ne laissez jamais
les enfants seuls ou sans surveillance à
l’endroit où l’appareil est utilisé.
• N’utilisez pas le four comme espace
de rangement. Cela peut entraîner une
situation potentiellement dangereuse.
F
2
Page 19
Déballer votre four
Alimentation électrique
• Le cas échéant, retirez tout le matériel d’emballage
de l’intérieur du four.
• Vérifiez si le four présente tout signe de dommages,
notamment si le four est mal aligné ou tordu, s’il y a
présence de dommages sur les joints ou les surfaces
d’étanchéité du four, ou s’il y a des bosses à l’intérieur
de la cavité ou à l’avant du four. Si vous découvrez des
dommages, veuillez ne pas faire fonctionner le four
et communiquer avec votre détaillant ou un AGENT
DE SERVICE AUTORISÉ.
Notes importantes pour
l’installateur
• Lisez le Guide d’installation en entier avant d’installer
le four.
• Retirez tous les matériaux d’emballage avant de
brancher l’alimentation électrique.
• Respectez tous les codes et toutes les ordonnances
en vigueur.
• Laissez ces instructions au client.
Notes importantes pour le
consommateur
Veuillez conserver ce manuel avec votre manuel
d’utilisation et d’entretien pour référence ultérieure.
• Comme pour l’utilisation de tout four qui génère de la
chaleur, certaines précautions de sécurité doivent être
observées. Celles-ci sont énumérées dans le manuel
d’utilisation et de l’entretien. Veuillez lire toutes les
informations et les suivre attentivement.
• Veuillez vous assurer que votre four soit proprement
installé et mis à la terre par un installateur qualifié ou
un technicien d’entretien.
dans une armoire adjacente à portée du cordon d’alimentation.
Un circuit distinct réservé à l’appareil est requis. Un disjoncteur
de fuite de terre (GFCI) n’est pas recommandé et peut provoquer une interruption du fonctionnement.
Alimentation électrique 220-240 V c.a., 50 Hz
Service 2800 W
Cordon d’alimentation 1,2 m (47 1/4 po)
Remarque :
• Si vous avez des questions concernant la mise à la terre ou
les instructions sur l’électricité, consultez un électricien ou
technicien qualifié.
• Peut également être installé en utilisant une prise électrique
située dans une armoire adjacente à l’intérieur de la limite
pouvant être atteinte par le cordon d’alimentation fourni.
• Veuillez toujours vérifier les exigences des normes électriques.
INSTRUCTIONS DE
MISE À LA TERRE
Cet appareil doit être mis à la terre. Le four est équipé d’un
cordon avec fil de mise à la terre et d’une fiche pour mise à la
terre. Il doit être branché dans une prise murale installée correctement et mise à la terre conformément au Code national
de l’électricité ainsi qu’aux codes et règlements locaux.
Dans l’éventualité d’un court-circuit, la mise à la terre réduit
le risque d’électrocution en fournissant un fil de sortie pour le
courant électrique.
AVERTISSEMENT : Une mauvaise utilisation de la fiche avec
mise à la terre peut occasionner un risque de décharges électriques. N’utilisez pas de rallonge électrique. Si le cordon
d’alimentation est trop court, veuillez faire appel à un électricien ou un technicien qualifié pour l’installation d’une prise
plus près de l’appareil.
Choix d’un
emplacement
Votre four peut être installé dans une armoire, sur un
mur de manière autonome, au-dessus d’un four mural
électrique, ou d’un tiroir chauffe-plats ou par-dessus une
table de cuisson ou un comptoir.
Alimentation électrique
Localisez l’alimentation électrique comme dans les illustrations sur les pages suivantes. La prise peut être située
Installation fixe et correcte
Fiche avec mise à la terre
à 3 broches
Broche de mise à la terre
Prise à 3 broches
Boîte de prise
mise à la terre
3
F
Page 20
Quincaillerie d’installation
NOM QTÉ CODE DES PIÈCES
Vis de montage 4 LANGTB407MRP0
Mesures du four
48,8 mm
(1-29/32 po)
749,4 mm
(29-1/2 po)
454,0 mm
(17-7/8 po)
106,9 mm
(4-3/16 po)
538,0 mm
(21-3/16 po)
PORTE DU
FOUR OUVERTE
17-1/2 po)
(446,0 mm)
540,1 mm (21-1/4 po)
DERRIÈRE LE CADRE
360,0 mm
(14-3/16 po)
Figure 1
F
4
Page 21
Dégagements et dimensions pour une installation
standard en surface
Emplacement
suggéré de la
prise
électrique
Laissez un
chevauchement
de 9,5 mm
3
(
/8 po)
213 cm (84 po)
Laissez un
chevauchement
de 22,2 mm
7
(
/8 po)
Laissez un
chevauchement
de 92,1 mm
5
(3
/8 po)
Laissez un
chevauchement
de 92,1 mm
5
(3
/8 po)
A. Ouverture de 565,2 mm
22
1
/4 po )
(
B. Ouverture de 447,6 mm
17
5
/8 po)
(
C. Profondeur minimum
de 596,9 mm (23
Remarque : La
plateforme doit
être en mesure
de supporter
57 kg (125 lb)
1
/2 po)
Figure 2
5
F
Page 22
Installation au-dessus
Sous l'installation de la
du four intégré
2” minimum
wood gap
2 pouces
minimum écart
between
de bois entre
products
des produits
(wall oven
(four mural ou
or warming
réchauffement
drawer)
tiroir)
table de cuisson
9 po en haut
du comptoir
9” top of counter
en haut de
to top of unit
l'unité
Remarque : Une étagère de séparation doit être installée
entre la table de cuisson et le four.
Table de
Cooktop
cuisson
Étagère de
Dividing Shelf
séparation
7 po en haut
7” top of
counter to
du comptoir
dividing shelf
à l'étagère de
séparation
F
6
Page 23
Instructions d’installation pour une installation
standard en surface
AVERTISSEMENT : Prenez toujours les précautions
nécessaires lors du soulèvement d’objets lourds.
1. Déplacez l’unité près de l’ouverture.
2. Soulevez et installez le four à deux. Placez le four
près de l’ouverture dans l’armoire, voir la Figure
3. Branchez le cordon d’alimentation dans la prise
électrique.
3. Guidez attentivement le four dans l’ouverture et
glissez-le jusqu’à ce que la bride de montage repose
sur le devant de l’armoire. Évitez de pincer le cordon
entre le four et le mur de l’armoire.
Poignée latérale (x2)
Point de
soulèvement
4. Ouvrez la porte. En utilisant les 4 trous sur le tiroir
comme gabarit, prépercez l’armoire avec une mèche
de 1,6 mm (1/16po). Consultez la Figure 4.
5. Fixez le four en utilisant les quatre vis fournies à cet
effet. Consultez la Figure 4.
Figure 4
NE soulevez PAS
cette unité par la
poignée.
Figure 3
7
F
Page 24
Avant de communiquer
avec le service de
réparation
Veuillez lire les sections AVANT D’APPELER et les instructions d’utilisation de votre manuel d’utilisation et
d’entretien. Cela pourrait vous faire économiser du temps
et de l’argent. La liste comprend des situations courantes
qui ne sont pas le résultat de défauts de fabrication ou
de matériels de ce four.
Veuillez consulter la garantie dans votre manuel
d’utilisation et d’entretien pour obtenir le numéro sans
frais et l’adresse du service. Veuillez appeler ou écrire si
vous avez des questions concernant votre produit et/ou
si vous devez commander des pièces.
Emplacement des numéros
de modèle et de série
Le numéro du modèle et le numéro de série sont imprimés sur la plaque signalétique. Pour accéder à la plaque
signalétique, ouvrez la porte. La plaque comportant le
numéro de série est située dans le coin inférieur gauche
de la devanture du four.
Emplacement de la plaque du numéro
Serial plate location
de série
Viking Range, LLC
111 Front Street
Greenwood, Mississippi 38930 USA
(662) 455-1200
Pour de l’information sur le produit,
veuillez appeler au 1-888-845-4641
ou visitez notre site Web à l’adresse
vikingrange.com
Entretien, nettoyage et
maintenance
Veuillez consulter le manuel d’utilisation et d’entretien
pour les instructions de nettoyage.
F
8
TINS-B362URR0
Loading...
