Viking RDLPKC Installation Guide

The pressure regulator and the burner orifices are set for LP/Propanel gas. To use Natural gas, the regulator and burner orifices must be converted.

To covert the range to NAT gas, follow these instructions:

1. Disconnect all electrical power at the main circuit breaker or fuse box.

2. Shut off the gas supply to the range by closing the manual shut-off valve.

Converting the Pressure Regulator

1. Locate the pressure regulator which can be found underneath the cooktop on the back right hand side, if the unit has already been installed, otherwise it will be packed separately with the unit.

2. Unscrew the hex nut cap from the top of the regulator.

3. Unsnap the plastic plunger from the hex nut.

4. Reverse the plunger and reinstall onto the hex nut by pressing firmly.

Note: Plunger is marked “Nat” and “LP”. Converted fuel type will be shown on the lower portion of the plunger.

Note: To convert the oven back to LP gas, reverse the instructions given for making the LP gas adjustments.

Note: When the natural conversion is finished, complete the enclosed conversion label and place it next to the rating label.

Converting the Surface Burners

1. Remove the top grates, burner caps, and burner heads.

2. Using a 9/32” or 7 mm nut driver remove the top burner orifices. These may be accessed through the opening in the burner base.

Note: Save these orifices for future conversion back to LP gas.

3. Locate the proper natural surface burner orifices included with the kit according to the chart listed below.

4. Install the orifices in their correct location. To prevent leakage, make sure the orifice spuds are securely screwed into the burner base. In some cases, foreign particles in the gas line may cause an orange flame at first but this will soon disappear.

WARNING

The conversion must be performed by a qualified installer or gas supplier in accordance with the

manufacturer’s instructions and all codes and requirements of the authority having jurisdiction. Failure to follow ALL instructions could result in serious injury or property damage. The qualified agency performing this work assumes responsibility for this conversion.

Burner BTU Rate

Orifice Size

Left front/Left rear

9,100

1.35

Center Hi

17,000 1.88

Center Low 2,000 0.53 Right front 12,000 1.52

Right rear 5,000 0.99

NAT Conversion Kit Instructions for D3 /3 Series Gas Cooktops

WARNING

If you attempt to measure the inner cone of the flame, please use caution as burns could result.

The pressure regulator and the burner orifices are set for Natural gas. To use Liquid Propane gas, the regulator and burner orifices must be converted.

To covert the range to LP gas, follow these instructions:

1. Disconnect all electrical power at the main circuit breaker or fuse box.

2. Shut off the gas supply to the range by closing the manual shut-off valve.

Converting the Pressure Regulator

1. Locate the pressure regulator which can be found underneath the cooktop on the back right hand side, if the unit has already been installed, otherwise it will be packed separately with the unit.

2. Unscrew the hex nut cap from the top of the regulator.

3. Unsnap the plastic plunger from the hex nut.

4. Reverse the plunger and reinstall onto the hex nut by pressing firmly.

Note: Plunger is marked “Nat” and “LP”. Converted fuel type will be shown on the lower portion of the plunger. Note: To convert the oven back to Natural gas, reverse the instructions given for making the LP gas adjustments.

Note: When the LP/Propane conversion is finished, complete the enclosed conversion label and place it next to the rating label.

Converting the Surface Burners

1. Remove the top grates, burner caps, and burner heads.

2. Using a 9/32” or 7 mm nut driver remove the top burner orifices. These may be accessed through the opening in the burner base.

Note: Save these orifices for future conversion back to Natural gas.

3. Locate the proper LP surface burner orifices included with the kit according to the chart listed below.

WARNING

The conversion must be performed by a qualified installer or gas supplier in accordance with the

Burner BTU Rate

Orifice Size

Left front/Left rear

9,000

0.90

Center Hi

15,000 1.09

Center Low 2,000 0.45 Right front 10,000 0.94

Right rear 5,000 0.65

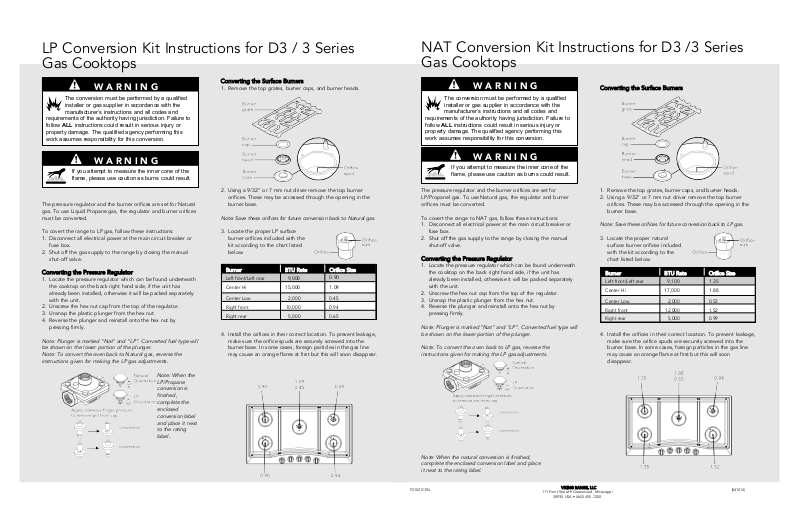

LP Conversion Kit Instructions for D3 / 3 Series Gas Cooktops

WARNING

If you attempt to measure the inner cone of the flame, please use caution as burns could result.

F21021C EN (041014)

VIKING RANGE, LLC

111 Front Street • Greenwood, Mississippi

38930 USA • (662) 455-1200

Les orifices du détendeur et du brûleur sont réglés pour le gaz naturel. Pour utiliser du gaz propane liquide, les orifices du détendeur et du brûleur doivent être convertis.

Pour convertir la cuisinière au gaz PL, suivez ces instructions :

1. Débranchez toute l’alimentation électrique au disjoncteur général ou à la boîte à fusibles.

2. Coupez l’arrivée de gaz en fermant le robinet d’arrêt manuel.

Conversion du détendeur

1. Situez le détendeur sous la plaque de cuisson à l'arrière droite, si l'appareil a déjà été installé ; sinon il est fourni avec l'appareil et emballé séparément.

2. Dévissez l’écrou borgne à six pans du dessus du détendeur.

3. Détachez le piston plongeur en plastique de l’écrou.

4. Retournez le piston plongeur et réinstallez-le sur l’écrou en pressant fermement.

Remarque : Le piston plongeur est marqué « Nat » et « LP ». Le type de combustible converti apparaîtra sur la partie inférieure du piston plongeur.

Remarque : Pour effectuer la reconversion au gaz naturel, procédez inversement.

Remarque : Une fois la conversion LP/Propane terminée, remplissez l’étiquette de conversion et placez-la à côté de l’étiquette des valeurs nominales.

Conversion des brûleurs de surface

1. Enlevez les grilles supérieures, les chapeaux de brûleur et les têtes de brûleur.

2. À l’aide d’un tourne-écrou de 9/32 po ou 7 mm, enlevez les orifices supérieurs du brûleur. Vous pouvez y accéder par l’ouverture dans la base du brûleur.

Remarque : Mettez ces orifices de côté pour une reconversion future au gaz naturel.

3. Localisez les orifices de brûleur PL corrects inclus avec l’ensemble, conformément à la liste ci-dessus.

4. Installez les orifices au bon endroit. Pour éviter les fuites, assurez-vous que l’embase des orifices est solidement vissée sur la base du brûleur. Dans certains cas, des particules étrangères dans la conduite de gaz peuvent causer une flamme orange au départ, laquelle disparaîtra peu après.

Brûleur BTU

Taille d’orifice

Avant gauche/ Arrière gauche

9 000

9,0

Centre haut

15 000 1,09

Centre bas 2 000 0,45 Avant droit 10 000 0,94

Arrière droit 5 000 0,65

Instructions du kit de conversion au PL pour les plaques de cuisson au gaz D3 / 3 Série

AVERTISSEMENT

La conversion doit être confiée à un installateur qualifié ou un fournisseur de gaz conformément

aux instructions du fabricant et à tous les codes et exigences de l’autorité ayant juridiction. Le non-respect de TOUTES les instructions peut causer des blessures graves ou des dégâts matériels. L’agence qualifiée réalisant le travail endosse la responsabilité de cette conversion.

AVERTISSEMENT

Si vous essayez de mesurer le cône interne de la flamme, usez de prudence, car vous risquez de vous brûler.

Les orifices du détendeur et du brûleur sont réglés pour le gaz propane liquide.. Pour utiliser du gaz naturel, les orifices du détendeur et du brûleur doivent être convertis.

Pour convertir la cuisinière au gaz naturel, suivez ces instructions :

1. Débranchez toute l’alimentation électrique au disjoncteur général ou à la boîte à fusibles.

2. Coupez l’arrivée de gaz en fermant le robinet d’arrêt manuel.

Conversion du détendeur

1. Situez le détendeur sous la plaque de cuisson à l'arrière droite, si l'appareil a déjà été installé ; sinon il est fourni avec l'appareil et emballé séparément.

2. Dévissez l’écrou borgne à six pans du dessus du détendeur.

3. Détachez le piston plongeur en plastique de l’écrou.

4. Retournez le piston plongeur et réinstallez-le sur l’écrou en pressant fermement.

Remarque : Le piston plongeur est marqué « Nat » et « LP ». Le type de combustible converti apparaîtra sur la partie inférieure du piston plongeur.

Remarque : Pour effectuer la reconversion au gaz propane liquide, procédez inversement.

Remarque : Une fois la conversion naturel terminée, remplissez l’étiquette de conversion et placez-la à côté de l’étiquette des valeurs nominales.

Conversion des brûleurs de surface

1. Enlevez les grilles supérieures, les chapeaux de brûleur et les têtes de brûleur.

2. À l’aide d’un tourne-écrou de 9/32 po ou 7 mm, enlevez les orifices supérieurs du brûleur. Vous pouvez y accéder par l’ouverture dans la base du brûleur.

Remarque : Mettez ces orifices de côté pour une reconversion future au gaz propane liquide..

3. Localisez les orifices de brûleur naturel corrects inclus avec l’ensemble, conformément à la liste

ci-dessus.

orange au départ, laquelle disparaîtra peu après.

Brûleur BTU

Taille d’orifice

Avant gauche/ Arrière gauche

9 100

1,35

Centre haut

17 000 1,88

Centre bas 2 000 0,53 Avant droit 12 000 1,52

Arrière droit 5 000 0,99

F21021C FR (041014)

VIKING RANGE, LLC

111 Front Street • Greenwood, Mississippi

38930 USA • (662) 455-1200

AVERTISSEMENT

La conversion doit être confiée à un installateur qualifié ou un fournisseur de gaz conformément

AVERTISSEMENT

Si vous essayez de mesurer le cône interne de la flamme, usez de prudence, car vous risquez de vous brûler.

Instructions du kit de conversion au NAT pour les plaques de cuisson au gaz D3 / 3 Série
