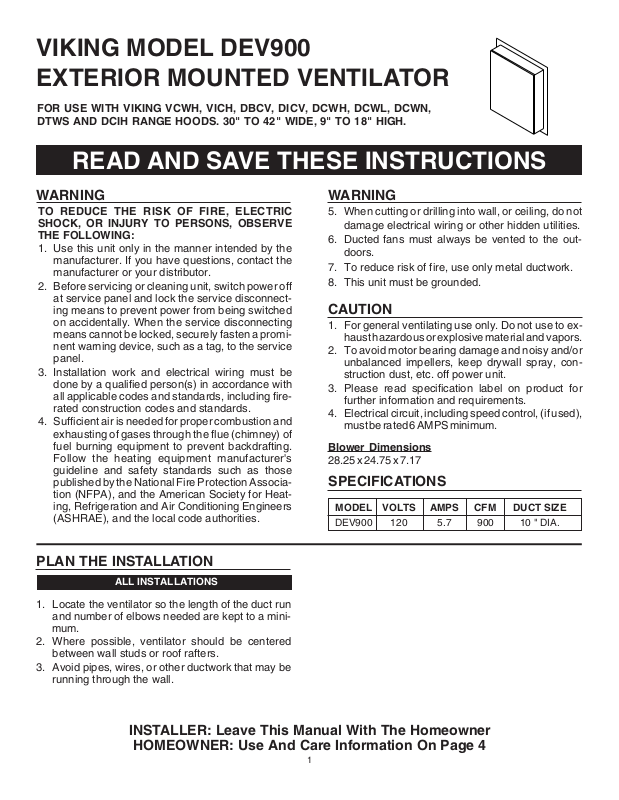

VIKING MODEL DEV900
EXTERIOR MOUNTED VENTILATOR

FOR USE WITH VIKING VCWH, VICH, DBCV, DICV, DCWH, DCWL, DCWN,
DTWS AND DCIH RANGE HOODS. 30" TO 42" WIDE, 9" TO 18" HIGH.

READ AND SAVE THESE INSTRUCTIONS

WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC
SHOCK, OR INJURY TO PERSONS, OBSERVE
THE FOLLOWING:

1. Use this unit only in the manner intended by the
manufacturer. If you have questions, contact the
manufacturer or your distributor.

2. Before servicing or cleaning unit, switch power off
at service panel and lock the service disconnect­ing means to prevent power from being switched
on accidentally. When the service disconnecting
means cannot be locked, securely fasten a promi­nent warning device, such as a tag, to the service
panel.

3. Installation work and electrical wiring must be
done by a qualified person(s) in accordance with
all applicable codes and standards, including fire­rated construction codes and standards.

4. Sufficient air is needed for proper combustion and
exhausting of gases through the flue (chimney) of
fuel burning equipment to prevent backdrafting.
Follow the heating equipment manufacturer's
guideline and safety standards such as those
published by the National Fire Protection Associa­tion (NFPA), and the American Society for Heat­ing, Refrigeration and Air Conditioning Engineers
(ASHRAE), and the local code authorities.

WARNING

5. When cutting or drilling into wall, or ceiling, do not
damage electrical wiring or other hidden utilities.

6. Ducted fans must always be vented to the out­doors.

7. To reduce risk of fire, use only metal ductwork.

8. This unit must be grounded.

CAUTION

1. For general ventilating use only. Do not use to ex­haust hazardous or explosive material and vapors.

2. To avoid motor bearing damage and noisy and/or
unbalanced impellers, keep drywall spray, con­struction dust, etc. off power unit.

3. Please read specification label on product for
further information and requirements.

4. Electrical circuit, including speed control, (if used),
must be rated 6 AMPS minimum.

Blower Dimensions

28.25 x 24.75 x 7.17

SPECIFICATIONS

MODEL VOLTS AMPS CFM DUCT SIZE

DEV900 120 5.7 900 10 " DIA.

PLAN THE INSTALLATION

ALL INSTALLATIONS

1. Locate the ventilator so the length of the duct run
and number of elbows needed are kept to a mini­mum.

2. Where possible, ventilator should be centered
between wall studs or roof rafters.

3. Avoid pipes, wires, or other ductwork that may be
running through the wall.

INSTALLER: Leave This Manual With The Homeowner

HOMEOWNER: Use And Care Information On Page 4

1

11" dia.

hole

29½ "

1¼"

dia. hole

127/

8"

10¾ "

25"

7¼"

91/

8"

Wa l l S t u d

Wa l l S t u d

REMOVE

SIDING

8½"

Pilot
Hole

OUTSIDE - WALL VIEW

PREPARE THE INSTALLATION

20½"

11"

dia.

hole

103/8"

1¼"

dia. hole

8½"

20¾"

7¼"

91/8"

REMOVE

SHINGLES

Pilot
Hole

OUTSIDE - ROOF VIEW

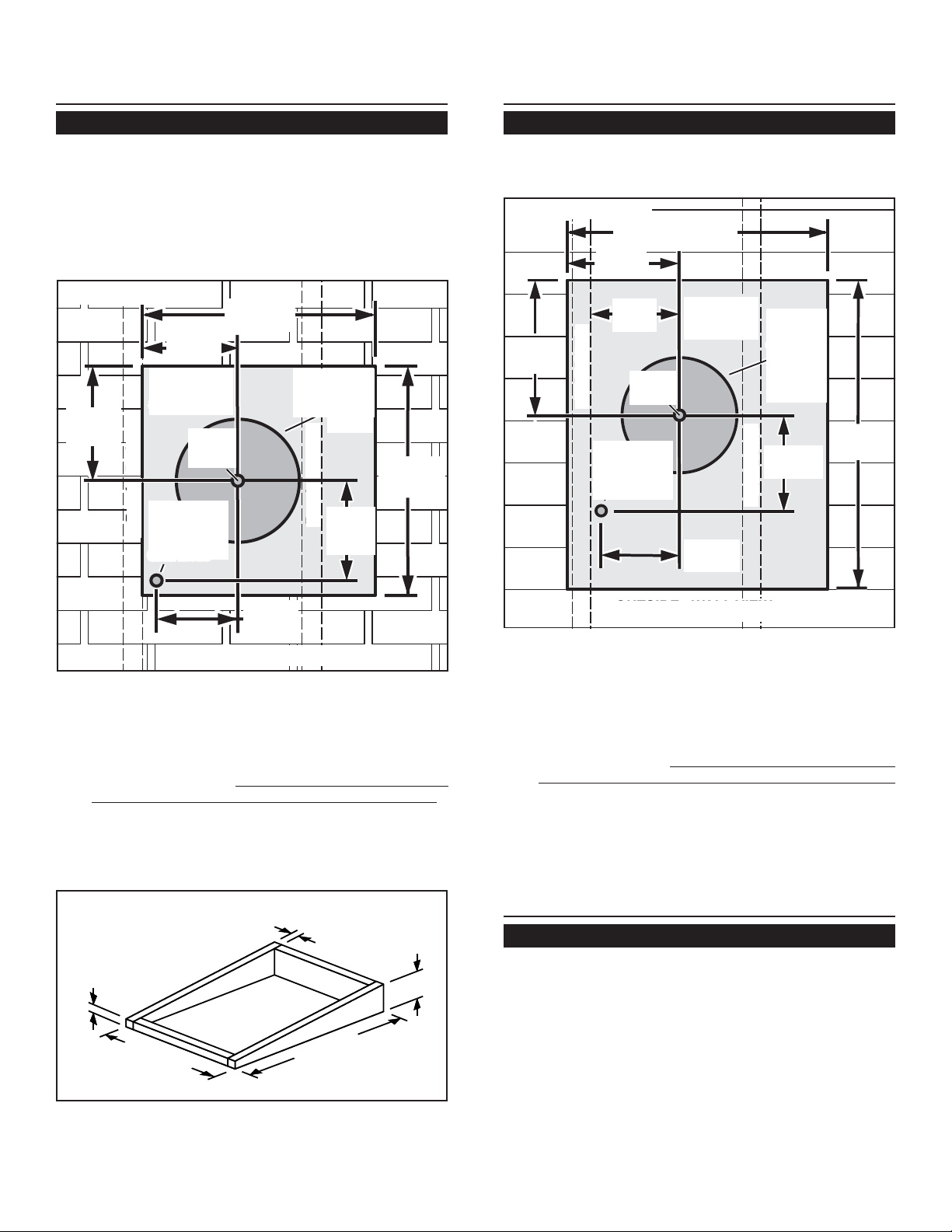

LOCATION

ROOF INSTALLATIONS

PREPARE THE INSTALLATION
LOCATION

WALL INSTALLATIONS

1. Locate the ventilator on the rear slope of the roof.
Place it in a location to minimize duct run. The
location should be free of obstacles (T.V. leads,
electrical lines, etc.). Bear in mind, if the ventilator
top is level with the roof peak, it will not be seen
from the street. Keep this approximate location in
mind as you work from within the attic.

Figure 1

20¾"

8½"

103/8"

REMOVE

SHINGLES

Pilot

Pilot
Hole

Hole

11"

dia.

hole

20½"

Roof Rafter

1¼"

dia. hole

Roof Rafter

91/8"

1. Choose a position on the outside wall. Make sure
that no wall studs, pipes or wires run through the
opening area.

Figure 3

24¾"

10¾"

REMOVE

SIDING

11" dia.

hole

127/

8"

Wall Stud

8½"

Pilot

Pilot
Hole

Hole

28¼"

91/

1¼"

dia. hole

8"

Wall Stud

7¼"

7¼"

OUTSIDE - ROOF VIEW

From inside the attic space:

2. Drill a PILOT HOLE up through the roof, 8½"

from the

inside edge

of a ROOF RAFTER.

From outside - on the roof:

Measure and mark the 20¾" x 20½" rectangle.

3.
Cut and remove only the shingles inside this

rectangle.
Measure and mark the 11" DIAMETER HOLE

4.
and the 1¼" DIAMETER HOLE. Cut these holes

all the way through the roof.

Figure 2

2"

5. For flat roof installations, build a curb that will

24¾"

2"

28¼"

mount the ventilator at a minimum pitch of 2/12.
See Figure 2. Discharge end of the ventilator
should be pointed away from prevailing winds.

6¾"

OUTSIDE - WALL VIEW

From inside the wall:

2. Drill a PILOT HOLE through the wall, 8½" from

the

inside edge

of a WALL STUD.

From outside - on the wall:

3. Measure and mark the 25" x 29½" rectangle.
and remove only the siding inside this rectangle.

4. Measure and mark the 11" DIAMETER HOLE
and the 1¼" DIAMETER HOLE. Cut these holes
all the way through the wall.

PREPARE THE VENTILATOR

ALL INSTALLATIONS

1. Unpack the ventilator assembly.

2. Remove the cover and screws.

3. Remove and discard cardboard from ventilator

wheel.

4. Remove the wiring box cover and screws.

5. Attach an appropriate U.L. approved cable con-

nector in the hole at the rear of the wiring box.

2

Cut

INSTALL THE VENTILATOR

INSTALL THE VENTILATOR

ROOF INSTALLATIONS

1. Remove roofing nails from the upper 2/3 of the
shingles around the cutout area and carefully lift the
shingles to allow the back flashing sheet on the
ventilator housing to fit under them.

2. Center the ventilator ring in the 11" diameter hole,
making sure that the 1-1/4" diameter electrical wir­ing hole aligns with the hole in the wiring box.

3. Attach the ventilator to the roof with the six screws
provided. All six holes in the back panel must be
filled, or any moisture that may get inside the venti­lator housing could leak into the house.

4. Using a good grade of roofing cement, seal all of the
shingles around the housing and flashing sheet as
well as the mounting screw heads.

5. Bring electrical wiring through the hole in the wiring
box and secure it according to local codes.

Figure 4

WALL INSTALLATIONS

1. Place a large bead of caulk on the back side of the
housing along the outer edge.

2. Center the ventilator ring in the 11" diameter hole,
making sure that the 1-1/4" diameter electrical
wiring hole aligns with the hole in the wiring box.

3. Attach ventilator to the wall with the six screws
provided. All six holes in the back panel must be
filled, or any moisture that may get inside the
ventilator housing could leak into the house.

4. Using a good grade of caulk, seal all around the
mounting screw heads.

5. Bring electrical wiring through the hole in the wiring
box and secure it according to local codes.

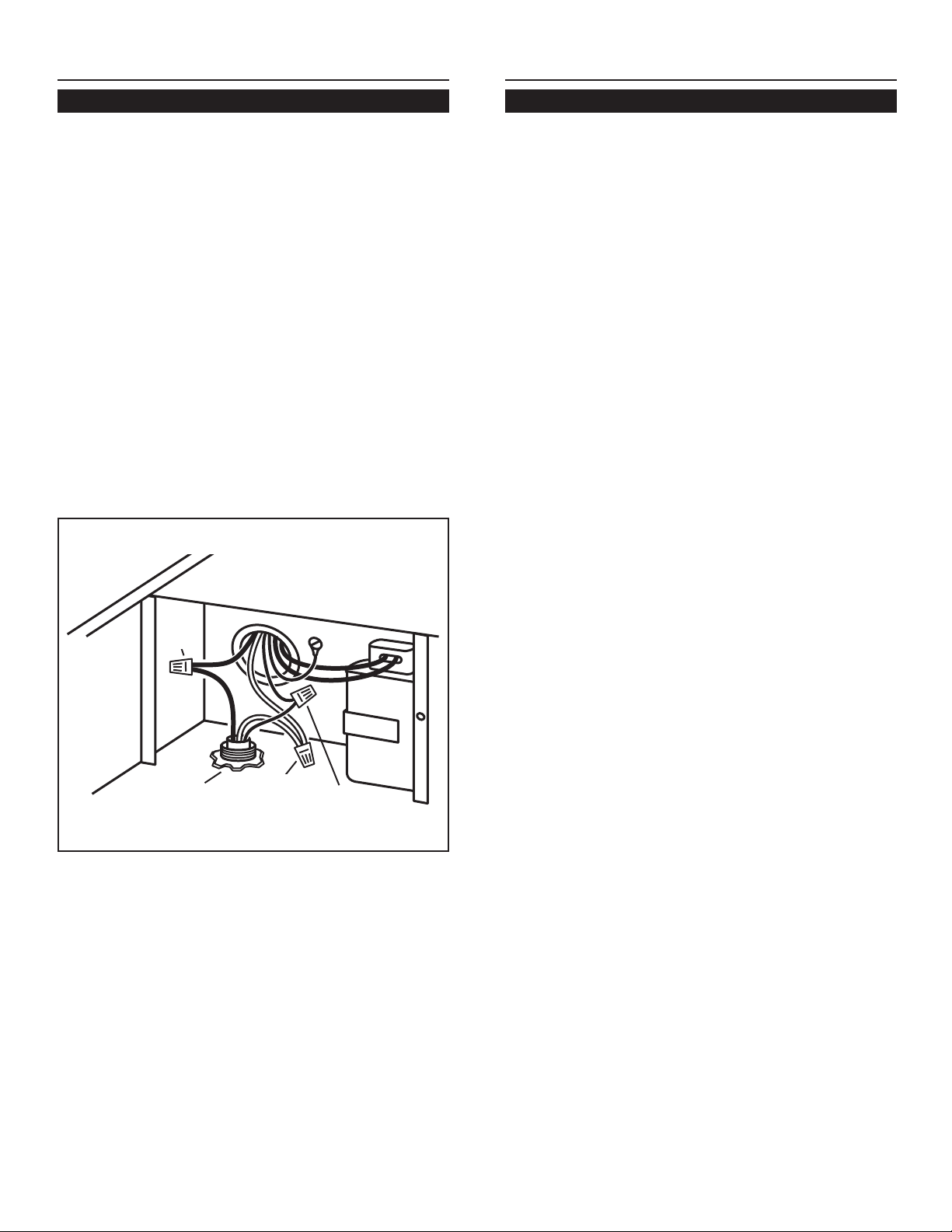

6. Make the electrical connections with the proper
connector for the type of wire being used. Connect
white to white, black to black, and green or bare
wire to green. See Figure 4.

BLACK

TO

BLACK

120 VAC

LINE IN

WHITE

TO

WHITE

GREEN

TO

GREEN

6. Make the electrical connections with the proper
connector for the type of wiring being used. Con­nect white to white, black to black, and the green or
bare wire to green. See Figure 4.

7. Replace wiring box cover and screws. Do not pinch
wiring under the cover.

7. Replace wiring box cover and screws. Do not
pinch wiring under cover.

8. Check for free movement of the damper before
installing housing cover and screws.

9. Top and side flanges of the back plate may be
covered with trim strips. Do not block grille opening
at bottom with trim. It will adversely affect perfor­mance of the ventilator.

8. Check for free movement of the damper before
installing housing cover and screws.

3

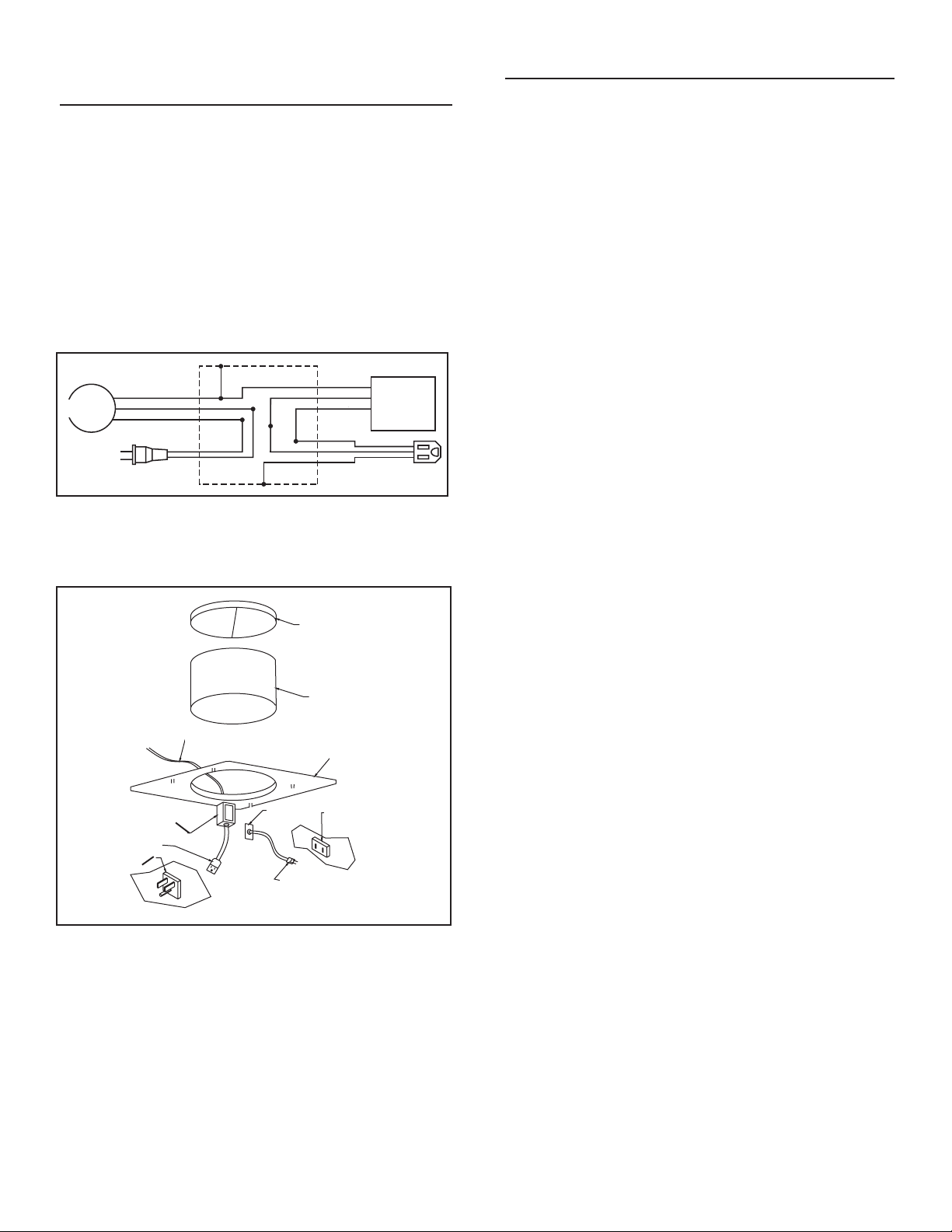

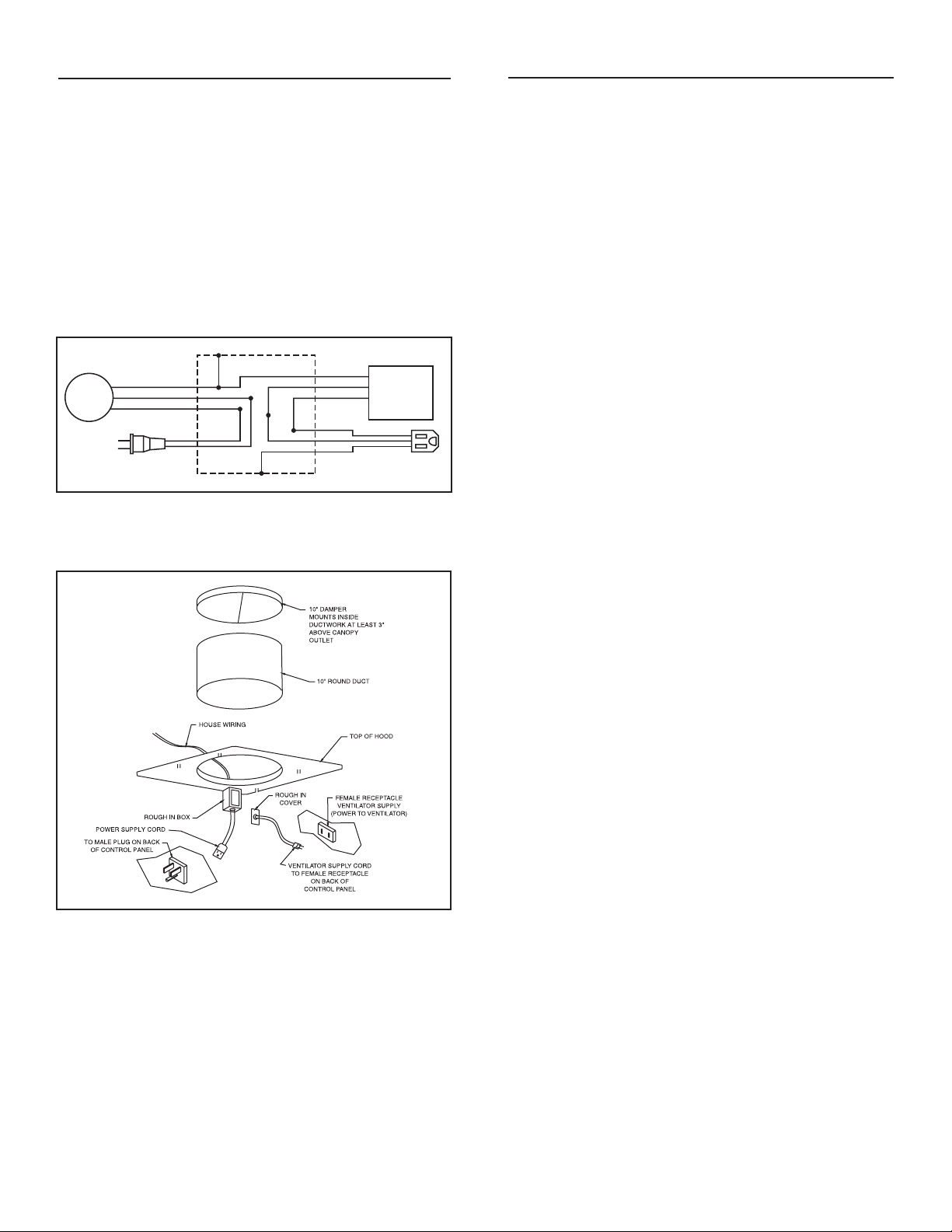

INSTALL THE ROUGH-IN PLATE

USE AND CARE

1. Run 10" round steel ductwork, from exterior ven­tilator to the installation location. For best perfor­mance, use the straightest possible duct run and
the fewest number of elbows. Tape all joints.

2. Run 120 VAC electrical power cable from service
panel and from remote ventilator to installation
location.

3. Remove wiring box cover. Remove knockouts
from the wiring box. Feed 6" of power cable through
openings and attach cables to wiring box with
appropriate connectors.

EXTERIOR

EXTERIOR

VENTILATOR

BLOWER

GREEN

WHITE

BLACK

BLACK

ROUGH-IN PLATE LEAD

WHITE

WIRING BOX

GREEN

GREEN

WHITE

BLACK

BLACK

WHITE

GREEN

ROUGH-IN PLATE LEAD

LINE IN

120 VAC

60 HZ

10 A MAX.

4. Wire black to black, white to white, and green or
bare wire beneath green ground screw. Replace
wiring box cover.

Disconnect electrical power supply and lock out
service panel before cleaning or servicing this unit.

CLEANING

Remove cover and carefully vacuum ventilator and
inside of housing. Be careful not to bend or otherwise
damage ventilator wheel.

MOTOR LUBRICATION

The motor is permanently lubricated. Do not oil or
disassemble motor.

5. Connect ductwork to transition and tape joint.

6. Turn on power and check ventilator operation.

VIKING RANGE CORPORATION

GREENWOOD, MISSISSIPPI 38930 USA

99043050E

4

F20222

VIKING MODÈLE DEV900
VENTILATEUR MONTÉ À L’EXTÉRIEUR

POUR UTILISATION AVEC LES HOTTES DE CUISINE VIKING VCWH, VICH, DBCV, DICV, DCWH, DCWL, DCWN,
DTWS ET DCIH, DE 30" À 42" (76,2 CM À 106,7 CM) DE LARGEUR, 9" À 18" (22,9 CM À 45,7 CM) DE HAUTEUR.

VEUILLEZ LIRE CES DIRECTIVES ET LES CONSERVER

AVERTISSEMENT

OBSERVEZ LES DIRECTIVES CI-DESSOUS DE
MANIÈRE À RÉDUIRE LES RISQUES D’INCENDIE, DE
CHOC ÉLECTRIQUE OU DE BLESSURES
CORPORELLES.

1. N’utilisez cet appareil que de la manière prévue par le
fabricant. Si vous avez des questions, contactez le
fabricant ou le distributeur.

2. Avant de procéder à la réparation ou à l’entretien de
l’appareil, coupez l’alimentation du panneau d’entrée
d’électricité et verrouillez le dispositif de sectionnement
de manière à empêcher que le courant ne soit
accidentellement rétabli. S’il est impossible de verrouiller
le dispositif de sectionnement, fixez solidement un
système de protection bien en vue, par exemple une
étiquette, au panneau d’entrée d’électricité.

3. La pose de l’appareil et les travaux d’électricité doivent
être effectués par des personnes qualifiées en respectant
la réglementation en vigueur, notamment les codes et
normes de la construction ayant trait à la résistance au
feu.

4. Pour éviter les refoulements, l’apport d’air doit être
suffisant de manière à brûler et à évacuer, par le conduit
de fumée (cheminée), les gaz produits par les appareils
à combustibles. Respectez les directives du fabricant de
l’appareil de chauffage et les normes de sécurité,
notamment celles publiées par la National Fire Protection
Association (NFPA), la American Society for Heating,
les Refrigeration and Air Conditioning Engineers
(ASHRAE) et les codes des autorités locales.5.

When cutting or drilling into wall, or ceiling,
do not damage electrical wiring or other

AVERTISSEMENT

hidden utilities.

5. Veillez à ne pas endommager le câblage électrique ou
d’autres équipements non apparents lors de la découpe
ou du perçage du mur ou du plafond.

6. Les ventilateurs canalisés doivent toujours être ventilés
à l’air libre.

7. Pour réduire les risques d’incendie, utilisez seulement
des conduits en métal.

8. Cet appareil doit être mis à la terre.

ATTENTION

1. Cet appareil ne doit servir qu’à la ventilation générale. Ne
l’utilisez pas pour éliminer des matières ni des vapeurs
dangereuses ou explosives.

2. Pour éviter d’endommager les roulements de moteur, de
déséquilibrer les pales ou de les rendre bruyantes,
débarrassez l’appareil de la poussière de plâtre, de
construction, etc.

3. Veuillez lire l’étiquette de spécifications du produit pour
obtenir plus de renseignements, notamment sur les
normes.

4. Le circuit électrique, y compris la commande de régime
(le cas échéant), doit avoir au minimum une puissance
nominale de 6 ampères.

Dimensions de ventilateur

71,8 cm (28.25") x 62,9 cm (24.75") x18,2 cm (7.17")

SPÉCIFICATIONS

CUBES À LA

MINUTE (PIEDS

MODÈLE VOLTS AMPÈRESMÈTRES MINUTE DU CONDUIT

CUBES À LA DIMENSION

DEV900

120 5.7 900 DIAMÈTRE

DE 25,4 cm

(10 po)

PLANIFICATION DE LA POSE

TOUS LES TYPES DE POSE

1. L’emplacement de pose du ventilateur doit être choisi de
manière à réduire le plus possible l’utilisation de conduits
et de coudes.

2. Si cela est envisageable, le ventilateur doit être centré
entre les poteaux muraux et les chevrons du toit.

3. Évitez les tuyaux, les fils ou autres conduits qui peuvent
passer dans les murs.

INSTALLATEUR : Veuillez laisser ce manuel au propriétaire

PROPRIÉTAIRE : La page 8 contient des renseignements portant sur l’utilisation et l’entretien

5

11" dia.

hole

29½"

1¼"

dia. hole

127/8"

10¾"

25"

7¼"

91/8"

Wa l l S t u d

Wa l l S t u d

REMOVE

SIDING

8½"

Pilot
Hole

OUTSIDE - WALL VIEW

PRÉPARATION DE

20½"

11"

dia.

hole

103/

8"

1¼"

dia. hole

8½"

20¾"

7¼"

91/

8"

REMOVE

SHINGLES

Pilot
Hole

OUTSIDE - ROOF VIEW

L’EMPLACEMENT DE POSE

PRÉPARATION DE
L’EMPLACEMENT DE POSE

POSES SUR LES TOITS

1. Choisissez un emplacement de pose pour le ventilateur
sur la pente arrière du toit. Placez-le dans un emplacement
réduisant au maximum l’utilisation de conduits. Cet
emplacement doit être exempt d’obstacles (fils de
téléviseur, lignes électriques, etc.) Rappelez-vous que
si le dessus du ventilateur affleure le faîte du toit, il ne
pourra être aperçu de la rue. Gardez cet emplacement en
tête pendant que vous travaillez à partir du grenier.

ILLUSTRATION 1

ENLEVEZ

REMOVE

SHINGLES

264 mm

103/

8"

(10 3/8 po)

BARDEAUX

Chevron

Orifice d’un

Roof Rafter

diamètre de

32 mm

1¼"

(1 ¼ po)

dia. hole

216 mm

8½"

(8 ½ po)

LES

Avant-

Pilot

Pilot

trou

Hole

Hole

527 mm

20¾"

(20 ¾ po)

Orifice d’un

11"

diamètre de

279 mm (11 po)

dia.

hole

Chevron

232 mm

Roof Rafter

(9 1/

91/

8"

8 po)

521 mm

(20 1/

20½"

2 po)

WALL INSTALLATIONS

1. Choisissez un emplacement sur le mur extérieur.
Assurez-vous qu’aucun poteau mural, tuyau ou câble ne
passe au niveau de l’ouverture.

ILLUSTRATION 3

327 mm

127/8"

(12-7/8 po)

628.7 mm (24¾ po)

273 mm

10¾"

(10¾ po)

216 mm

8½"

(8½ po)

Wall Stud

Poteau mural

Orifice d’un
diamètre de

1¼"

32 mm

dia. hole

(1¼ po)

Pilot

Pilot

Avant-

trou

Hole

Hole

25"

ENLEVEZ

REMOVE

SIDING

PAREMENT

184 mm

7¼"

(7¼po)

LE

Orifice

d’un

11" dia.

diamètre

de

hole

279 mm

(11 po)

232 mm

91/8"

(9-1/8 po)

Wall Stud

Poteau mural

717.6 mm

29½"

(28¼ po)

184 mm

7¼"

(7 ¼ po)

OUTSIDE - ROOF VIEW

EXTÉRIEUR – VUE DU TOIT

De l’intérieur du grenier

2. Percez un AVANT-TROU à travers le toit, à une distance

de 216 mm (8 ½ po) du

rebord intérieur

d’un CHEVRON.

De l’extérieur –sur le toit :

3. Mesurez et tracez un rectangle de 527 mm x 521 mm
(20 ¾ po x 20 ½ po). Coupez et retirez seulement les
bardeaux qui se trouvent à l’intérieur de ce rectangle.

4. Mesurez et tracez un ORIFICE D’UN DIAMÈTRE DE

279 MM (11 PO) et un ORIFICE D’UN DIAMÈTRE DE
32 MM (1 ¼ PO). Découpez ces orifices de part en

part du toit.

ILLUSTRATION 2

2"

51 mm
(2 po)

51 mm
(2 po)

2"

628.7 mm

24¾"

(24¾ po)

5. Pour les poses sur les toits plats, construisez une

28¼"

717.6 mm
(28¼ po)

bordure qui supportera le ventilateur avec une pente de
2/12. Reportez à la figure 2. L’extrémité de l’évacuation
du ventilateur doit pointer loin des vents dominants.

171.5 mm
(6¾ po)

6¾"

OUTSIDE - WALL VIEW

EXTÉRIEUR –VUE DU MUR

De l’intérieur du mur :

2. Percez un AVANT-TROU à travers le mur, à une

distance de 216 mm (8 ½ po) du

rebord intérieur

POTEAU MURAL.TUD.

De l’extérieur –sur le mur :

3. Mesurez et tracez un rectangle de 635 mm x 749 mm
(25 po x 29,5 po). Coupez et retirez seulement les
bardeaux qui se trouvent à l’intérieur de ce rectangle.

4. Mesurez et tracez un ORIFICE D’UN DIAMÈTRE DE

279 MM (11 PO) et un ORIFICE D’UN DIAMÈTRE
DE 32 MM (1 ¼ PO). Découpez ces orifices de part

en part du mur.

PRÉPARATION DU VENTILATEUR

TOUS LES TYPES DE POSE

1. Déballez le ventilateur.

2. Retirez le couvercle et les vis.

3. Enlevez l’emballage de carton protégeant la roue de

ventilateur et jetez-le.

4. Retirez le couvercle du boîtier de câblage et les vis.

5. Fixez un connecteur de câble homologué U.L.dans

l’ouverture à l’arrière du boîtier de câblage.

6

d’un

POSE DU VENTILATEUR

POSE DU VENTILATEUR

POSES SUR LES TOITS

1. Retirez les premiers deux tiers des clous à toiture des
bardeaux se trouvant autour de la zone de découpe puis
soulevez délicatement les bardeaux de manière à
permettre à la feuille de tôle noire du boîtier du ventilateur
de s’y glisser.

2. Centrez l’anneau de ventilateur dans le trou de 27,9 cm
(11 po) de diamètre, en s’assurant que l’orifice pour le
câblage électrique de 3,2 cm de diamètre (1 ¼ po) coïncide
avec l’orifice dans le boîtier de câblage.

3. Fixez le ventilateur au toit à l’aide des six vis fournies.
Tous les six trous du panneau arrière doivent être couverts,
sans quoi de l’humidité peut pénétrer à l’intérieur du
ventilateur et couler dans l’habitation.

4. Imperméabilisez tous les bardeaux autour du boîtier et de
la feuille de tôle ainsi que les têtes des vis de montage à
l’aide de colle pour toiture de bonne qualité.

5. Faites passer le câblage électrique par l’ouverture du
boîtier de câblage et fixez-le en respectant la
réglementation locale.

Figure 4

POSES SUR LES MURS

1. Appliquez une large bande de produit à calfeutrer à
l’arrière du boîtier, le long du rebord extérieur.

2. Centrez l’anneau de ventilateur dans le trou de 27,9 cm
(11 po) de diamètre, en s’assurant que l’orifice pour le
câblage électrique de 3,2 cm de diamètre (1 ¼ po)
coïncide avec l’orifice dans le boîtier de câblage.

3. Fixez le ventilateur au toit à l’aide des six fournies. Tous
les six trous du panneau arrière doivent être couverts,
sans quoi de l’humidité peut pénétrer à l’intérieur du
ventilateur et couler dans l’habitation.

4. Imperméabilisez le pourtour des têtes de vis de montage
à l’aide d’un produit à calfeutrer de bonne qualité.

5. Faites passer le câblage électrique par l’ouverture du
boîtier de câblage et fixez-le en respectant la
réglementation locale.

6. Effectuez les branchements électriques en utilisant le
connecteur convenant au type de câblage utilisé. Branchez
les fils noirs ensemble, les fils blancs ensemble et le fil
vert ou le fil dénudé avec le fil vert. Reportez-vous à la
Figure 4.

BLACK

Noir

TO

a

BLACK

Noir

Blanc

120 VCA

120 VAC

Entrée de ligne

LINE IN

WHITE

TO

a

WHITE

Blanc

GREEN

Mise à la terre

TO

(Nu ou vert)

GREEN

6. Effectuez les branchements électriques en utilisant le
connecteur convenant au type de câblage utilisé. Branchez
les fils noirs ensemble, les fils blancs ensemble, et le fil
vert ou le fil dénudé avec le fil vert. Reportez-vous à la
Figure 4.

7. Replacez le couvercle du boîtier de câblage et les vis. Ne
pincez pas le câblage sous le couvercle.

7. Replacez le couvercle du boîtier de câblage et les vis. Ne
pincez pas le câblage sous le couvercle.

8. Assurez-vous que le clapet peut bouger librement avant
d’installer le couvercle du boîtier et les vis.

9. Les rebords supérieurs et latéraux de la plaque arrière
doivent être recouverts avec des tringles de finissage.
Ne bloquez pas la partie inférieure de la grille à air avec
les tringles. Le rendement du ventilateur en serait affecté.

8. Assurez-vous que le clapet peut bouger librement avant
d’installer le couvercle du boîtier et les vis.

7

POSE DE LA PLAQUE DE
RACCORDEMENT

1. Faites cheminer les conduits ronds en acier de 25,4 cm
(10 po) du ventilateur extérieur vers l’emplacement de
pose. Pour un meilleur rendement, utilisez le conduit rond
le plus droit possible et réduisez au maximum l’utilisation
de coudes. Guipez tous les joints.

2. Faites cheminer le câble électrique de 120 V.C.A. du
panneau d’entrée d’électricité et du ventilateur vers
l’emplacement de pose.

3. Retirez le couvercle du boîtier de câblage. Retirez les

entrées sectionnables de la boîte de câblage. Faites
passer 15,2 cm (6 po) de câble électrique par les
ouvertures et fixez les câbles du boîtier de câblage à
l’aide des connecteurs appropriés.

WIRING BOX

VENTILATEUR

EXTERIOR

EXTÉRIEUR

BLOWER

CÂBLAGE DE PLAQUE

DU VENTILATEUR

VERT

GREEN

BLANC

WHITE

NOIR

BLACK

NOIR

BLACK

BLANC

ROUGH-IN PLATE LEAD

WHITE

BOîTIER DE CÂBLAGE

VERT

GREEN

VERT

GREEN

BLANC

WHITE

BLACK

NOIR

NOIR

BLACK

BLANC

WHITE

VERT

GREEN

CÂBLE

LINE IN

ÉLECTRIQUE

120 VAC

120 VAC

60 HZ

60 HZ

10 A MAX.

10 A MAX.

CÂBLAGE DE PLAQUE

ROUGH-IN PLATE LEAD

DU VENTILATEUR

UTILISATION ET ENTRETIEN

Débranchez l’alimentation électrique et verrouillez le panneau
d’entrée d’électricité avant de nettoyer ou de réparer l’appareil.

NETTOYAGE

Retirez le couvercle et passez soigneusement l’aspirateur
à l’intérieur du boîtier. Veillez à ne pas courber ou endommager

la roue du ventilateur.

LUBRIFICATION DU MOTEUR

Le moteur est lubrifié en permanence. Il ne doit pas être huilé
ni démonté.

4. Branchez les fils noirs ensemble, les fils blancs ensemble
puis placez le fil vert ou le fil dénudé sous la vis de borne
de terre verte. Replacez le couvercle du boîtier de
câblage.

AMORTISSEUR DE

10 po BÂTIS À

CÂBLAGE

DE MAISON

BOÎTIER DE CÂBLAGE

CORDE D'ALIMENTATION

D'ÉNERGIE

PRISE MASCULINE

SOUTENEZ

DESSUS DU

PANNEAU

DE COMMANDE

L'INTERIEUR DE CONDUIT A

3 po AU-DESSUS DE SORTIE DE

CONVERTURE

DE CÂBLAGE

CORDE A'ALIMENTATION DE

VENTILATEUR AU RÉCEPTACLE FEMELLE

SOUTENEZ DESSUS DU PANNEAU

DE COMMANDE

MOINS

VERRIÈRE

CONDUIT DE 10 po

DESSUS

DE HAUTE

COUVERCLE DU

BOÎTIER DE

CÂBLAGE PRISE

5. Branchez le conduit à la plaque de raccordement et
guipez le joint.

6. Mettez l’appareil sous tension et vérifiez le

fonctionnement du ventilateur.

VIKING RANGE CORPORATION

GREENWOOD, MISSISSIPPI 38930 USA

99043050E

8

F20222
