Viewsonic VX2476-SMH User Guide [uk]
VX2476-sh / VX2476-smh
Дисплей
Керівництво користувача
Номер моделі:
VX2476-SH / VX2476-SMH
P/N:
VS18115
Дякуємо, що вибрали «ViewSonic»
Компанія ViewSonic® пишається тим, що належить до світових
лідерів у галузі систем візуалізації, і постійно працює над
упровадженням передових технологій. Однак ми прагнемо, щоб
наші продукти були не лише інноваційними, але й простими
та зрозумілими для користувача. Ми віримо, що із системами
ViewSonic® світ зможе стати кращим, і що наші творіння вас не
підведуть.
Ще раз дякуємо, що обрали ViewSonic®!
Зміст
1. Застороги та попередження ........................... 1
2. Початок роботи ................................................. 4
2-1. Вміст упаковки ................................................................. 5
2-2. Зовнішній вигляд монітора .............................................6
2-3. Установлення апаратного забезпечення ....................... 7
2-4. Швидке встановлення ..................................................... 9
2-5. Увімкнення живлення ....................................................10
2-6. Інсталяція драйвера (Установка ОС Windows 10) ...... 11
3. Регулювання зображення екрана ................ 13
3-1. Установка режиму синхронізації ..................................13
3-2. Використання панелі керування ................................... 14
4. Опис меню OSD............................................... 17
4-1. Дерево меню OSD ......................................................... 17
4-2. Опис меню OSD ............................................................. 23
4-3. Monitor Setting Management (Керування
налаштуванням монітора) ............................................28
5. Технічні характеристики ................................ 30
6. Усунення несправностей .............................. 32
7. Очистка та обслуговування .......................... 34
Чищення дисплею ................................................................. 34
iii
8. Інформація про дотримання норм .............. 36
8-1. Відповідність нормам Ради Європи для європейських
країн ................................................................................ 36
8-2. Заява про відповідність Правилам обмеження вмісту
шкідливих речовин (RoHS2) .........................................37
8-3. Утилізація виробу після закінчення його робочого
строку .............................................................................39
9. Інформація про копірайти ............................. 40
Служба підтримки .................................................................41
Обмежена гарантія ...............................................................43
iv
1. Застороги та попередження
1. Повністю прочитайте ціінструкції перед тим, як
користуватися обладнанням.
2. Зберігайте ціінструкції внадійному місці.
3. Зверніть увагу на всі попередження і дотримуйтеся усіх
інструкцій.
4. Сидіть на відстані щонайменше 18 дюймів (приблизно 45 см)
від РК-дисплею.
5. Завжди з обережністю переміщуйте РК-дисплей.
6. Ніколи не знімайте задній корпус. Цей РК-дисплей містить
частини під високою напругою. Доторкнувшись до них, ви
можете сильно травмуватися.
7. Невикористовуйте це обладнання поруч ізводою.
Попередження: Щоб зменшити ризик виникнення пожежі або
ураження електрострумом, не піддавайте апарат дії дощу
або вологи.
8. Не давайте прямим сонячним променям потрапляти на
РК-дисплей. Не піддавайте його дії інших джерел тепла.
Орієнтуйте РК-дисплей подалі від прямого сонячного
проміння, щоб зменшити відблиск.
9. Чистіть сухою м’якоютканиною. Якщо необхідне подальше
чищення, див. «Чищення дисплею» у цьому керівництві
щодо подальших інструкцій.
10. Не торкайтеся екрану. Шкірний жир важко витерти.
11. Не тріть і не тисніть РК панель, оскільки при цьому можна
серйозно пошкодити екран.
12. Неблокуйте жоден з вентиляційних отворів. Інсталюйте
обладнання згідно з інструкціями виробника.
1
13. Неінсталюйте поруч із джерелами тепла, такими, як батареї
опалення, обігрівачі, печі або інші прилади (включаючи
підсилювачі), які виробляють тепло.
14. Розташовуйте РК-дисплей у добре провітрюваному місці.
Не розташовуйте на РК-дисплеї нічого, що перешкоджає
розсіянню тепла.
15. Не розташовуйте важкі предмети на РК-дисплеї, відеокабелі або шнурі живлення.
16. У разі появи диму, незвичного шуму або дивного
запаху негайно вимкніть РК-дисплей і подзвоніть
розповсюджувачеві або у ViewSonic. Продовжувати
користуватися РК-дисплеєм небезпечно.
17. Незневажайте заходами безпеки для штепсельних виделок
з поляризацією та заземленням. Поляризована штепсельна
виделка має два контакти, один з яких товщий за інший.
Штепсельна виделка з заземленням має два контакти і один
штир заземлення. Ширший контакт татретійштирстворені
для вашої безпеки. Якщо виделка не входить до розетки,
зверніться доелектрика по замінурозетки.
18. Захищайте шнур живлення від того, щоб через нього
перечепилися або смикали його, особливоштепсельну
виделку іту частину, де шнур виходить з пристрою.
Переконайтеся, що розетка живленнярозташована поруч із
обладнанням і таким чином легко доступна.
19. Використовуйтедодатки/аксесуари, визначені виробником.
20. Використовуйтелише візок, підставку, триногу, кронштейн
або стіл, визначені виробником або продані
разом з обладнанням. Коли використовується
візок, із обережністю переміщуйте споруду з
візка/ обладнання, щоб уникнути травмування
від падіння.
2
21. Вимкніть це обладнання, коли воно не використовується
протягом тривалого часу.
22. Все обслуговуваннядоручайте кваліфікованому
обслуговуючому персоналу. Обслуговування необхідне, коли
обладнання було пошкоджене одним із способів, таких як:
Якщо шнур живлення або штепсельна виделкапошкоджені;
якщо всерединупристроюпролиласярідинаабовпалипредме
ти; якщопристрійпотрапив під дощабо під дію вологості; або
якщо пристрій не працюєяк слід або падав.
3
2. Початок роботи
У разі виникнення проблем і якщо придбаний вами продукт
із певної причини потрібно повернути, повертайте його в
оригінальній упаковці, з реєстраційною формою та чеком.
Виконання цих вимог спростить перевірку виробу, а також
ремонт, відшкодування вартості та повернення йога вам.
У разі виникнення будь-яких проблем із виробом або запитань,
відповідей на які немає в "Посібнику користувача", зверніться по
допомогу до служби підтримки клієнтів.
Увага! Зберігайте оригінальну упаковку та всі пакувальні
матеріали для перевезення в майбутньому.
ПРИМІТКА. Слово “Windows” у цьому посібнику користувача
стосується операційної системи Microsoft Windows.
4
2-1. Вміст упаковки
До комплекту монітора входять:
• Дисплей
• Шнур живлення
• Кабель Video
• Коротке керівництво про початок експлуатації
ПРИМІТКА:
1
Відеокабелі, які входять у комплект, можуть відрізнятись в
залежності від країни. Зверніться до місцевого постачальника
для більш детальної інформації.
1
5
2-2. Зовнішній вигляд монітора
A. Передня панель B. Ліва та права панелі
C. Задня панель
1. Панель керування (докладніше
див.у розділі 3-1)
2. Порт I/O (вводу/виводу). У цій
області містяться всі варіанти
рознімів I/O, а також рознім вводу
живлення (докладніше див.у
розділі 2-4)
3. Кенсингтонське гніздо безпеки
(докладніше див.у розділі 2-3,
1 32 2
параграф B)
6

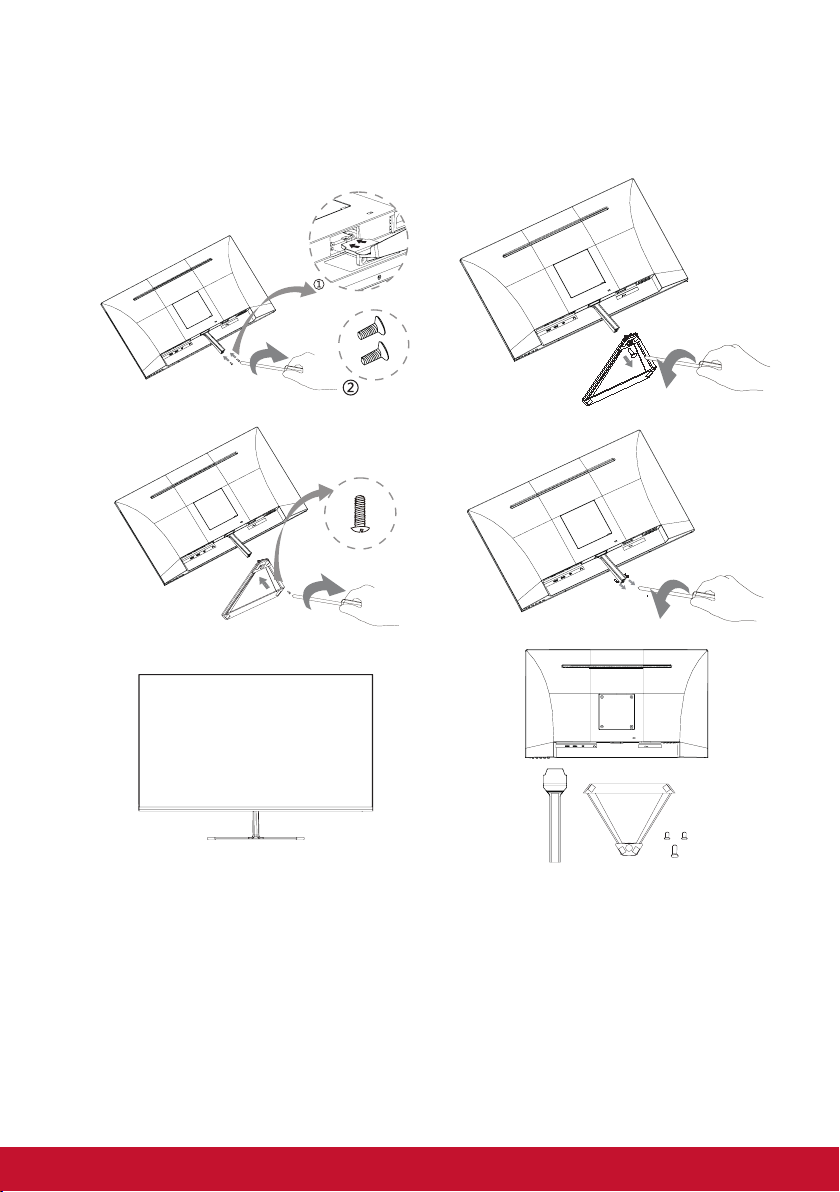

2-3. Установлення апаратного забезпечення
A. Процедура кріплення
основи
B. Процедура зняття
1 1
2 2
3 3
основи
7
C. Використання Кенсингтонського замка
Кенсингтонський рознім безпеки розташовано на задній
панелі монітора. Докладніші відомості про встановлення та
використання див. на веб-сайті Кенсингтонського замка: http://
www. kensington.com.
У таблиці нижче наведено приклад установлення
Кенсингтонського замка.
*Це зображення лише для довідки
8
2-4. Швидке встановлення
Під'єднання відеокабелю
1. Переконайтеся, що РК-монітор і комп’ютер ВИМКНЕНО.
2. Зніміть кришки задньої панелі, якщо потрібно.
3. Під'єднайте відеокабель до РК-монітора та комп’ютера.
9
3.A. Відео- та аудіокабель
Для MAC із виходом Thunderbolt під'єднайте кінець міні
DP “кабеля міні DP на DisplayPort” до виходу Thunderbolt
у MAC. Потім під'єднайте інший кінець кабелю до розніму
DisplayPort на задній панелі монітора.
*for_smh
3.B. Кабель живлення (та адаптер змінного/постійного струму,
якщо потрібно)
Під'єднайте охоплюючий рознім кабелю живлення змінного
струму у рознім живлення на моніторі та вилку кабелю
живлення змінного струму — в електророзетку
2-5. Увімкнення живлення
Увімкнення РК-монітора та комп'ютера
Увімкніть РК-монітор, а потім —.комп'ютер. Цей порядок
(РК-монітор перед комп'ютером) важливий.
*Це зображення лише для довідки
10
2-6. Інсталяція драйвера (Установка ОС
Windows 10)
Щоб інсталювати драйвер, спочатку під'єднайте монітор до
свого ПК та завантажте ПК (обов'язково спочатку ввімкніть
монітор). Після завантаження ПК має автоматично визначити
монітор.

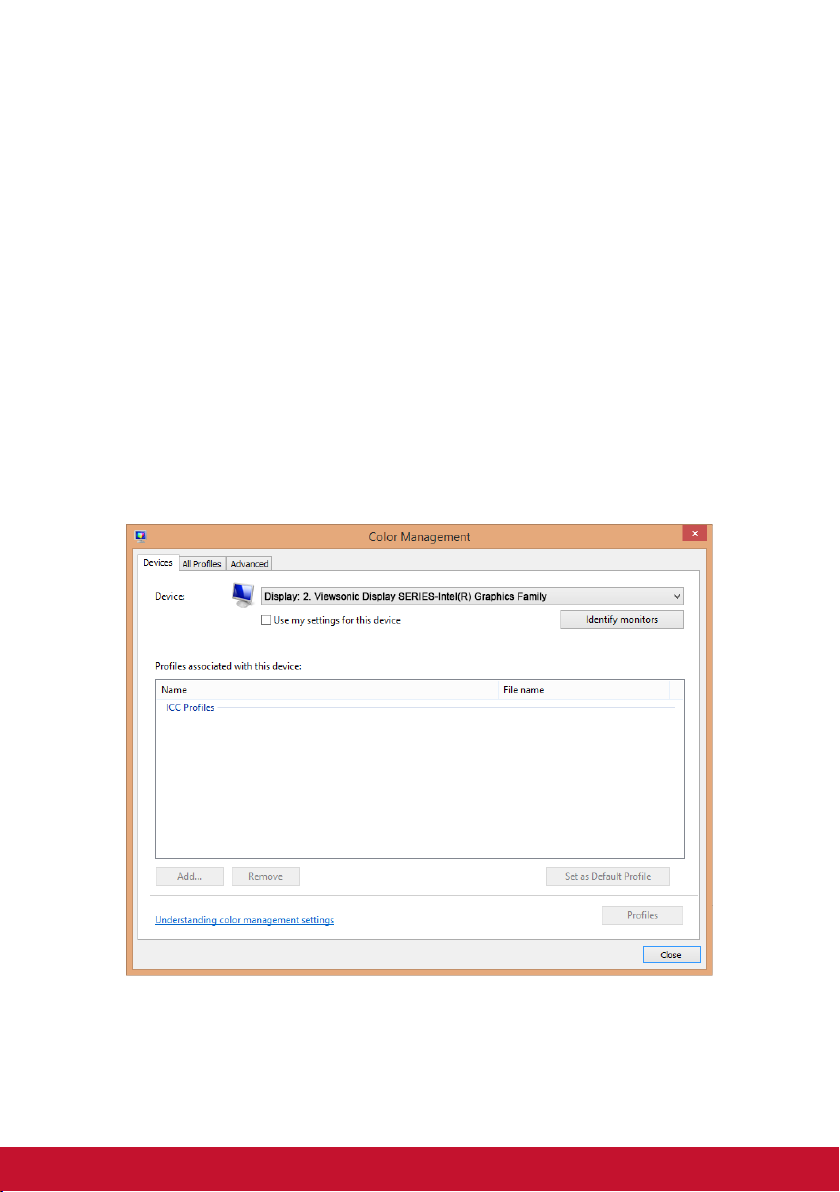

Щоб забезпечити успішне автоматичне визначення,
перейдіть "Advanced Display Settings" (Розширені параметри
відображення) у вікні системи "Display Settings" (Параметри
відображення) (роздільна здатність екрана). Тут можна
переконатися, що монітор ViewSonic визначено вашим ПК у
розділі "Color Management" (Керування кольором) розширених
параметрів.
VX76 SERIES VX76 SERIES.icm
11
Якщо ПК не визначив монітор автоматично, проте досі працює,
ви можете перезапустити комп'ютер і знову виконати наведені
вище вказівки. За нормальних умов комп'ютер не обов'язково
має визначати монітор, проте це рекомендовано.
У разі виявлення додаткових проблем або виникнення запитань
зверніться у службу підтримки користувачів.
12
