開始使用
包裝清單
小心拆封並檢查是否內含以下項目：
DLP
投影機含鏡頭蓋
遙控器
（另附
AAA
電池兩顆）
250V
電源線 電腦纜線（
VGA-VGA
）
光碟片（本使用手冊）
多重語言
快速使用指南
攜帶箱
如有任何項目遺失、損壞、或是故障，請立即與經銷商聯絡。
注意：
避免在髒亂的環境中使用投影機。
在您將投影機放入軟箱之前，請讓電源線繼續插在插座上（5-10分鐘），直到投影機的溫度降低至室溫。如果在關閉
投影機電源後立即將投影機放入箱子，會導致投影機故障。請務必蓋上鏡頭蓋並將投影機放入軟箱中。
Page 9
2
ViewSonic PJ588D/PJ568D/PJ508D
投影機組件外觀
左前視圖
項目 標示 說明 參見頁數：
1.
OSD
按鈕及
LED
燈號 參閱以下內容
3
2.
聚焦 轉動鏡頭以便聚焦
15
3.
變焦 放大投影的影像
15
4.
紅外線（IR）接收器
*
接收遙控器紅外線訊號的接收器
4
5.
鏡頭蓋 當您不使用投影機時，請蓋上鏡頭蓋以保護鏡頭
6.
高度調整 按下調整按鈕時，調整器將會下降
14
7.
螺絲外蓋 掀起外蓋以取下蓋螺絲
32
重要事項：
投影機上的通風口可確保空氣循環良好，並讓投影機燈泡保持低溫。切勿阻擋通風口。
*ViewPen感應器為選購品。
Page 10
3
ViewSonic PJ588D/PJ568D/PJ508D
上視圖—
OSD
按鈕與燈號
項目 標示 說明 參見頁數：
1.
來源 偵測輸入裝置
17
2.
音量/左箭頭
降低音量
在
OSD
中瀏覽及變更設定值
16
3.
梯形修正/向上箭頭
修正梯形影像（上方較窄）
在
OSD
中瀏覽及變更設定值
15
4.
輸入 在
OSD
中選擇設定值
17
5.
音量/向右箭頭 提高音量/在
OSD
中瀏覽及變更設定值
16
6.
電源 開啟或關閉投影機
12
7.
自動 開啟/關閉螢幕顯示（
OSD
）
17
8.
梯形校正
/
向下箭頭
修正梯形影像（下方較窄）
在
OSD
中瀏覽及變更設定值
15
9.
功能表 開啟/關閉螢幕顯示（
OSD
）
Page 11
4
ViewSonic PJ588D/PJ568D/PJ508D
後視圖—各種接頭
項目 標示 說明 參見頁數：
1.
ViewPen ViewPen
接收器（選購）的
Mini USB
連接埠
2.
RGB
輸入（1） 連接來自電腦的
VGA
纜線（已提供）
11
3.
RGB
輸入（2） 連接來自電腦的
VGA
纜線（已提供）
4.
RGB
輸出 連線至顯示器
5.
電源
/
待機
LED
燈號
當投影機電源開啟時，
LED
燈號會亮起
6.
視訊 連接來自視訊裝置的合成訊號纜線（未提供）
11
7.
S-Video
連接來自視訊裝置的
S-video
纜線
8.
音訊-輸入
連 接 來 自 輸 入 裝 置 的 音 訊 纜 線 （ 未 提 供 ）
9.
USB
連接來自電腦的
USB
纜線（未提供）
10.
安全鎖 以
Kensington
®
安全鎖系統鎖在固定物體上
36
11.
RS-232
安裝控制
12.
電源連接器 連接隨附的電源線
12
Page 12
5
ViewSonic PJ588D/PJ568D/PJ508D
底視圖
項目 標示 說明 參見頁數：
1.
高度調整按鈕 按下以釋放調整器
14
2.
天花板安裝孔洞 請向經銷商洽詢如何將投影機吊掛在天花板上
3.
高度調整 按下調整按鈕，支架即可落下
14
4.
傾斜調整 旋轉調整器以調整角度位置
Page 13
6
ViewSonic PJ588D/PJ568D/PJ508D
遙控器組件
重要事項：
避免在日光燈開啟時使用投影機。某些高頻燈光會干擾遙控器操作。
務必確認遙控器與投影機之間沒有任何阻礙物。若兩者之間有阻礙物，您可以利用投射螢幕之類的反射面將遙控訊號反射給投影機。
項目 標示 說明 參見頁數：
1.
紅外線發射器 將訊號傳送至投影機
2.
狀態燈號 使用遙控器時將會亮起
3.
雷射 按下即可作為螢幕上的指標
4.
上 當使用
USB
連接至PC時，當成向上鍵使用
Page 14
7
ViewSonic PJ588D/PJ568D/PJ508D
項目 標示 說明 參見頁數：
5.
右 當使用
USB
連接至PC時，當成向右鍵使用
6.
下 當使用
USB
連接至PC時，當成向下鍵使用
7.
下一頁 當使用
USB
連接至PC時，當成下一頁鍵使用
8.
上箭頭
在
OSD
中瀏覽及變更設定值
17
9.
右箭頭
10.
下箭頭
11.
音量
+/-
調整音量
18
12.
靜音 關閉內建喇叭
13.
縮放
+
放大
14.
縮放
-
縮小
15.
靜止 靜止/解除靜止螢幕上的畫面
16.
空白 使畫面空白
17.
來源 偵測輸入裝置
18.
自動 自動調整相位、水平縮放、尺寸、位置
19.
功能表 開啟
OSD
17
20.
狀態
開啟
OSD
狀態功能表（只有當偵測到輸入裝置時，
功能表才會開啟）
31
21.
梯形校正頂端
/
底部
修正梯形影像（上面或下面較寬）
15
22.
左箭頭 在
OSD
中瀏覽及變更設定值
17
23.
輸入 在
OSD
中變更設定值
24.
上一頁 當使用
USB
連接至PC時，當成上一頁鍵使用
Page 15
8
ViewSonic PJ588D/PJ568D/PJ508D
項目 標示 說明 參見頁數：
25.
左 當使用
USB
連接至PC時，當成輸入鍵使用
26.
輸入 當使用
USB
連接至PC時，當成輸入鍵使用
27.
電源 開啟或關閉投影機
12
28.
雷射
操作螢幕上的指標。切勿直射肉眼
遙控器操作範圍
遙控器使用紅外線傳輸來控制投影機。使用遙控器時，紅外線毋須直接指向投影機本體。亦即遙
控器不需與投影機側面或後方保持垂直，遙控器在投影機四周半徑約7公尺（23英呎）、以及上
下各30度的範圍內皆可正常運作。若投影機無法回應遙控器，請向投影機靠近一些。
投影機與遙控器按鈕
要操作投影機時，可使用遙控器或是投影機頂端的按鈕。所有的動作都可以用遙控器操控；但
是投影機上的按鈕用途就較為有限。以下的圖示說明遙控器與投影機的對應按鈕。
Page 16
9
ViewSonic PJ588D/PJ568D/PJ508D
某些投影機上的按鈕具備雙重功能。例如投影機上的項目
5/12
便可同時作為降低音量按鈕與
OSD
功能表中的左方箭頭鍵。
Page 17
10
ViewSonic PJ588D/PJ568D/PJ508D
設定與操作
置入遙控器電池
1. 順箭頭指示方向滑動以移除電池外罩。
2. 插入隨附的電池，並注意極性（
+/-
）是否如圖
所示。
3. 裝回外罩。
注意：
限用四號電池(建議使用鹼性電池)。
請依照當地法規處理廢棄電池。
未使用投影機時，請移除電池以便延長使用壽命。
Page 18
11
ViewSonic PJ588D/PJ568D/PJ508D
連接輸入裝置
PC
、筆記型電腦或視訊設備均可同時連接至投影機。視訊設備包括
DVD、VCD、VHS
錄影
機，以及攝錄影機與數位相機等等。請閱讀使用手冊中的連接裝置說明，以便確認是否有相應
的輸出接頭。
項目 標示 說明
ViewPen ViewPen
接收器（選購）的
Mini USB
連接埠
RGB
輸入（1） 連接來自電腦的
VGA
纜線（未提供）
RGB
輸入（2）
連接來自電腦的
VGA
纜線（未提供）
RGB
輸出 將
VGA
纜線（未提供）連接至顯示器
視訊 連接來自視訊裝置的合成訊號纜線（未提供）
S-Video
連接來自視訊裝置的
S-video
纜線
音頻-輸入 連接來自電腦音訊輸出接頭的音頻纜線（未提供）
USB
連接來自電腦的
USB
纜線（未提供）
RS-232
保留用於安裝控制及韌體升級
警告：
基於安全預防措施，請先拔除所有投影機及連接裝置的電源，然後才連接裝置。
Page 19
12
ViewSonic PJ588D/PJ568D/PJ508D
啟動及關閉投影機
1. 將電源線連接至投影機（
A
）。將另一端連
接至插座。
開啟電源開關（
B
）。
電源
LED
燈號及燈泡備妥
LED
燈號亮起。
2. 取下鏡頭蓋。
3. 開啟連接的裝置。
4. 確定燈泡備妥
LED
燈號為持續亮起的（非
閃爍）橘色，然後按下電源按 鈕以開啟投
影機。
投影 機 閃 出 螢 幕 顯 示，並 偵 測 到 連 接 裝
置。
若連接裝置為
PC
，請按下電腦鍵盤上的相
應Fn熱鍵，將畫面輸出切換至投影機。
（請查閱
PC
使用手冊以確定用來變更顯示
輸出的Fn熱鍵）
5. 如果已連接一種以上的輸入裝置，請重複按
來源按鈕以切換各種裝置。
6. 若要關閉投影機，請按電源按鈕。當「電源
關閉?/再次按下電源」訊息出現時，按下電
源按鈕。投影機將會關閉。
開機畫面
警告：
請在移動投影機之前先關閉投影機電源並拔下電源線。
Page 20
13
ViewSonic PJ588D/PJ568D/PJ508D
設定存取密碼（安全鎖）
你可以使用箭頭按鈕設定一組密碼，防止他人未經許可擅用投影機。一但設定完畢，就必須在
開啟投影機電源後輸入密碼。（參閱第18頁的「瀏覽
OSD
」以及第19頁的「設定
OSD
語言」
以便了解如何使用
OSD
功能表。）
重要事項：
請妥善保管密碼。如果沒有密碼便無法使用投影機。若密碼忘記或遺失，請向經銷商洽詢如何清除密碼。
1. 按下功能表按鈕以便開啟
OSD
功能表。
2. 按下箭頭tu按鈕移動至設定功能表。
3. 按下箭頭p q 按鈕以選擇進階功能並按下
Enter或u。
4. 按下箭頭pq按鈕以選擇安全鎖。
5. 按下箭頭tu按鈕以選擇啟用。（選取白色
文字）。
自動出現密碼對話方塊。
6. 您只可以使用以下四種方向按鈕：pqtu
任何一種按鍵組 合均可，甚至同一鍵重複
五次亦可，但是 總長度不得少於六次按鍵
動作。 依任意次序按下箭頭按鈕以設定密
碼。當你再次輸 入確認密碼後，便會出現
OK
字樣。
Page 21
14
ViewSonic PJ588D/PJ568D/PJ508D
調整投影機水平
裝設投影機時，請注意以下事項：
投影機應保持平穩。
投影機放置時應與螢幕垂直。
確認纜線沒有擋住通路或可能拖翻投影機。
如要升高投影機，請將投影機抬高，然後旋轉高度調整鈕[B]，使高度調整器[C]下降。
如要降低投影機，請按下高度調整按鈕[B]，然後將投影機向下壓。
若要調整圖片角度，將傾斜調整鈕[D]向右或向左旋轉，直到調出合適角度為止。
•
•
•
1.
2.
3.
Page 22
15
ViewSonic PJ588D/PJ568D/PJ508D
調整變焦、聚焦及梯形修正
1. 使用影像-變焦控制
[A]（本鍵只位
在投影機上）重設投射影像與螢幕
尺寸。
2. 使用影像-聚焦控制
[B]（本鍵只位
在投影機上）讓投射影像更清晰。
3. 使用 梯 形 修 正 按 鈕（本鍵 為在投
影機或遙控器上）以修正梯形影像
（上面較寬或下面較寬）。
接著畫面上會出現梯形校正控制。
Page 23
16
ViewSonic PJ588D/PJ568D/PJ508D
調整音量
1. 按下投影機 或遙控器
上的音量+/-按鈕。
接 著 會 出 現 音 量 控
制。
2. 使用音量+/-按鈕以調
整音量。
3. 按下靜 音按鈕（本鍵
指位在遙控 器上）以
關閉聲音。
4. 按下遙控器上的音量
+/ - 或靜 音 以關閉 靜
音。
Page 24
17
ViewSonic PJ588D/PJ568D/PJ508D
螢幕顯示（OSD）功能表設定
螢幕顯示（OSD）功能表控制
你可以藉由投影機的
OSD
功能調整影像，並更改各式設定。
瀏覽
OSD
您可以使用遙控器或投影機頂部的按鈕來瀏覽及更改
OSD
。以下的圖示說明遙控器與投影機
的對應按鈕。
A. 若要開啟
OSD
，請按功能表按鈕。
B. 總共有六個功能表。按下箭頭tu按鈕即可移
動至各項功能表。
C. 按下箭頭pq按鈕在功能表內上下移動。
D. 按下
tu
更改設定值。
E. 按下功能表以關閉
OSD
或離開子功能表。
注意：
視影像來源的不同，OSD內的項目也會有差異。例如設定功能表裏的
水平/垂直位置
項目，就只有在連接到PC時才可
修改。從缺的項目若非無法使用、就是變為灰色。
Page 25
18
ViewSonic PJ588D/PJ568D/PJ508D
OSD
功能表簡介
依據下列圖例迅速找出設定項目、或判斷設定範圍。
主選單
亮度
0 ~ 100
工具
視訊類型
(1) 自動 *
對比
0 ~ 100 (2) NTSC
清晰度
(1) 1 (3) PAL
(2) 2 (4) SECAM
(3) 3 *
投影類型
(1)
正面
(4) 4 (2)
背面
(5) 5 (3)
正面與吸頂
色溫
(4)
背面與吸頂
色彩飽和度
0 ~ 100
頻率
色調
0 ~ 100
水平縮放
0 ~ 100
伽碼
(1) PC *
數位變焦
(2) MAC
取消
(3)
劇院
(4)
圖表
設定
屏幕背景
(1)
黑
(5)
黑白
(2)
紅色
色彩空間
(1) 自動 * (3)
綠色
(2) RGB (4) 藍色 *
(3) YPbPr (5)
白色
(4) YCbCr
自動來源
(1) 開 *
取消
自動電源關閉
(1) 開 *
狀態
視訊資訊
(2)
關
輸入來源 音量
0 ~ 8
軟體版本
功能表位置
(1)
左
燈泡小時
(2)
右
燈泡模式
(1)
省電
(3) 置中 *
(2) 正常 * (4)
下
(3)
增強
(5)
上
燈泡小時重設 功能表顯示
10 ~ 20
秒
日光模式
(1)
開
半透明功能表
(1) 0% *
(2) 關 *
(2) 25%
(3) 50%
用戶顏色
紅色
0 ~ 100
(4) 75%
綠色
0 ~ 100
(5) 100%
藍色
0 ~ 100
青色
0 ~ 100
色溫
暖色系
洋紅色
0 ~ 100
正常
*
黃色
0 ~ 100
冷色系
白色
0 ~ 100
用戶顏色
取消
(1)
紅色
0 ~ 100
(2)
綠色
0 ~ 100
高級功能
用戶顏色
(3)
藍色
0 ~ 100
白色亮度調整
0 ~ 10
商標顯示
(1) 開 *
設定
水平位置
0 ~ 100
(2)
關 垂直位置
0 ~ 100
風扇速度
(1) 正常 *
梯形校正
-50 ~ +50
(2)
高速
寬高比
(1) 4:3 *
來源鎖定
(1) 開 * (2) 16:9
(2)
關 高級功能
取消 取消
語言
英語
法語
西班牙語
德語
葡萄牙語
簡體中文
繁體中文
俄語
義大利語
Page 26
19
ViewSonic PJ588D/PJ568D/PJ508D
設定OSD語言
閱讀此小節時，你可能需要對照投影機的
OSD
。按照你的喜好設定
OSD
語言，再繼續動作。
（預設語言為英文）
1.
按下功能表按鈕。主選單功能表隨即出現。
2.
按下箭頭tu按鈕直到語言項目反白。
3.
按下pq按鈕直到出現你想選取的語言。範圍：英語–義大利語。
4.
按下箭頭
u
按鈕以確認語言，然後用功能表關閉
OSD
。
Page 27
кᒵђߒ
ࡸήђߒࡸ໖о߯ంPTEђߒȄࡸήጐᓞWXࡸ໖ಋଢ଼ՍкᒵђߒȄࡸήጐᓞSTࡸ
໖ӵкᒵђߒϱΰήಋଢ଼ȄࡸήWX೩ۡȄ
Ҭ ᇳ݂ Ⴑ೩
࡙߫
ᄇШ
఼࡙
Փྣ
ՓிႹڷ࡙
Փ
ࡸήጐᓞWXࡸ໖оᐌ࡙߫Ȟጒ൜Ȉ
ࡸήጐᓞWXࡸ໖оᐌᄇШȞጒ൜Ȉ
ࡸήጐᓞWXࡸ໖о߯ᡗҰ఼࡙Ȟጒ൜Ȉ
0–100
0–100
1-5
ࡸήFoufsоᐌՓྣ೩ۡ
ࡸήጐᓞWXࡸ໖оᐌኇႹڷ࡙Ȟጒ൜Ȉ
ࡸήጐᓞWXࡸ໖оᐌኇՓ
ՓࣺȞጒ൜Ȉ
/
ȟ
ȟ
ȟ
0–100
ȟ
0–100
ȟ
ࡸήጐᓞWXࡸ໖оᐌᡗҰᏢޟṟጆওғ
ըጆ
Փிު
ᒯΣ ṟጆ ࡙߫
PC 2.2
MAC 1.8
Video 2.4
Chart 2.2
B&W 2.4
ࡸήጐᓞWXࡸ໖оᐌՓிު
Ȟጒ൜ȈՌଢ଼
–RGB–YPbPr-YCbCr
ଽ
ଽ
ճ
ճ
ଽ
ȟ
ཱི೩ۡ ܚԤкᒵ೩ཱིۡ೩࣏ۡႱ೩ ș
ViewSonic PJ588D/PJ568D/PJ508D
50
50
3
ș
50
50
PC
Ռଢ଼
20
Page 28
21
ViewSonic PJ588D/PJ568D/PJ508D
已連接來源可用的主選單功能表
功能 RGB 色差視訊 合成訊號 S-Video
亮度
x x x x
對比
x x x x
清晰度
x x x x
色溫
x x x x
色彩飽和度
x x x
色調
x x x
伽碼
x x x x
色彩空間
x x x x
重新設定
x x x x
x=
代表在該視訊來源下可以使用
色溫
按下功能表按鈕以便開啟OSD功能表。按下tu移動至主選單功能表。按下pq移至色溫功能表，
再按下Enter或u。按下pq上下移動以便選取色彩。按下tu更改設定值。
項目 說明 預設
暖色溫
按下箭頭pq按鈕以選擇暖色溫。
—
正常
按下箭頭pq按鈕以選擇一般色溫。
—
冷色溫
按下箭頭pq按鈕以選擇冷色溫。
—
使用者模式
按下箭頭pq按鈕以調整使用者模式色溫。
按下箭頭tu按鈕以調整
R/G/B
色彩度。
（範圍：
0-100
）
Page 29
22
ViewSonic PJ588D/PJ568D/PJ508D
設定功能表
按下功能表按鈕以便開啟OSD功能表。按下箭頭tu按鈕移動至設定功能表。按下箭頭pq按鈕
在設定功能表內上下移動。按下tu更改設定值。
項目 說明 預設
水平位置
按下箭頭tu按鈕以向左或向右移動影像（範圍：
0–100
）
50
垂直位置
按下箭頭tu按鈕以向上或向下移動影像（範圍：
0–100
）
50
梯形校正
按下箭頭tu按鈕以修正變形的投影影像（範圍
-50–+50
）
0
寬高比
按下箭頭tu按鈕以切換
4:3
標準格式及
16:9
高解析度TV（
HDTV
）格式
4:3
進階功能 參閱第25頁「進階功能」 —
重新設定 將梯形修正及寬高比重新設定為預設值 —
已連接來源可用的設定功能表
功能 RGB 色差視訊 合成訊號 S-Video
水平位置
x
垂直位置
x
梯形修正
x x x x
寬高比
x x x x
進階功能
x x x x
重新設定
x x x x
x=
代表在該視訊來源下可以使用
Page 30
23
ViewSonic PJ588D/PJ568D/PJ508D
進階功能
按下功能表按鈕以便開啟OSD功能表。按下t u移動至設定功能表。按下pq移至進階功能功
能表，再按下Enter或u 。按下p q箭頭按鈕在進階功能功能表內上下移動。按下tu更改設
定值。
項目 說明 預設
用戶顏色
此功能可調整
RGB
中每種色彩的平衡（紅色、綠色、藍色），
以及使用色彩修正來調整中間的色彩（青色、洋紅色、黃色、
白色）。增加該色彩的設定值，就會提高螢幕上該種色彩的濃
度，而較低的設定值則會讓該種色彩變淡。
按下pq以選擇顏色。
按下tu以調整所選擇的顏色。（範圍：
0–100
）
80
白色亮度調整
白色亮度調整會增加最明亮的白色輸出，但不變動黑色與暗灰
色。它會逐漸混入白色，但它不會修正白色或是嚴重模糊白色
內容。如果你偏愛較為強烈的影像，請調整至最大值。如欲取
得較平順、自然的影像，請調整至最小值。
按下tu以調整白色亮度的數值。（範圍：
0–10
）
資料來源：
10
影像來源：
2
標誌顯示
按下tu以啟用或停用在投影機啟動時或偵測不到來源時的標誌
顯示功能（範圍：開–關）
開
風扇速度
按下箭頭tu按鈕以切換正常及高速風扇速度。
正常
注意：
當該度超過5000呎時，風扇速度必須變更為高速。
Page 31
24
ViewSonic PJ588D/PJ568D/PJ508D
項目 說明 預設
安全鎖
按下箭頭tu按鈕以啟用或停用安全鎖。當你啟用安全鎖時，會出
現登錄密碼對話方塊：
在密碼欄內，你可以只使用以下四個箭頭按鈕pqtu。依任何順序
按下箭頭按鈕五次，然後確認密碼設定完畢。當密碼設定好後，每
當投影機電源開啟時就需輸入密碼。請參照第13頁的「設定存取密
碼 (安全鎖)」學習如何設定密碼。
停用
重新設定
按下Enter或u將進階功能設定值重新設定為預設值
—
注意：
若安全鎖已設定，就必須在每次開啟投影機時輸入密碼。但是如果投影機已經啟動，即使不知道現有的密碼亦可取
消安全鎖設定。
Page 32
25
ViewSonic PJ588D/PJ568D/PJ508D
使用者色彩
按下功能表按鈕以便開啟OSD功能表。按下tu移動至設定功能表。按下pq移至進階功能功能
表，再按下Enter或u。按下pq移至使用者顏色功能表，再按下Enter或u。按下pq上下移動
以便選取色彩。按下tu按下更改設定值。
項目 說明 預設
紅色
按下箭頭tu按鈕以調整紅色濃度（範圍：
0–100
）
10
綠色
按下箭頭tu按鈕以調整綠色濃度（範圍：
0–100
）
10
藍色
按下箭頭tu按鈕以調整藍色濃度（範圍：
0–100
）
10
青色
按下箭頭tu按鈕以調整青色濃度（範圍：
0–100
）
10
洋紅色
按下箭頭tu按鈕以調整洋紅色濃度（範圍：
0–100
）
10
黃色
按下箭頭tu按鈕以調整黃色濃度（範圍：
0–100
）
10
白色
按下箭頭tu按鈕以調整白色濃度（範圍：
0–100
）
80
取消 將所有的自訂顏色重新設定為預設值 —
Page 33
26
ViewSonic PJ588D/PJ568D/PJ508D
組態功能表
按下功能表按鈕以便開啟主選單功能表。按下箭頭tu按鈕移動至組態功能表。按下箭頭pq按
鈕在組態功能表內上下移動。按下tu更改設定值。
項目 說明 預設
螢幕背景
按下箭頭tu按鈕以選擇螢幕沒有畫面時的螢幕背景色彩
（範圍：黑–紅–綠–藍–白）
藍色
自動來源
按下箭頭tu按鈕以啟用或停用自動來源偵測（範圍：
On–Off
）
開
自動關閉電源
按下箭頭tu按鈕以啟用或停用在沒有操作達10分鐘時自動關閉燈泡
（範圍：
On–Off
）
關閉
音量
按下箭頭tu按鈕以調整音量（範圍：
0–8
）
4
功能表位置
按下箭頭tu按鈕以調整
OSD
在螢幕上的位置
（範圍：左–右–中央–下–上）
中央
功能表顯示
按下箭頭tu按鈕以決定
OSD
的逾時延遲時間（範圍：
10–20
秒）
15
半透明功能表
按下箭頭tu按鈕以設定功能表螢幕透明度（範圍：
0%–100%
）
0%
重新設定 將所有設定項目重新設定為預設值 －
注意：
所有影像來源均可使用組態功能表。
Page 34
ώڎђߒ
ࡸήђߒࡸ໖о߯ంкᒵђߒȄࡸήጐᓞWXࡸ໖ಋଢ଼ՍώڎђߒȄࡸήጐᓞSTࡸ
໖ӵώڎђߒϱΰήಋଢ଼ȄࡸήWX೩ۡȂณࡣࡸήFoufsܖXо߯ጂᇯཱི೩ۡȄ
Ҭ ᇳ݂ Ⴑ೩
ຜଉ
ࡸήጐᓞWXࡸ໖оᒵᐅຜଉྥ
Ȟጒ൜ȈՌଢ଼
–NTSC–PAL–SECAM
ȟ
Ռଢ଼
ࡸήጐᓞWXࡸ໖оᒵᐅՌଢ଼ৢПԒ
ညܻȂᒉᄍࠉП
ኇ
ᓜ ࡸήጐᓞࡸ໖оᐌ
Ыҁᕻܹ ࡸήጐᓞࡸ໖оᐌ
ညܻȂᒉᄍࡣП
ညܻЈ߆ݖȂᒉᄍࠉП
ညܻЈ߆ݖȂᒉᄍࡣП
27
ڥኺȞጒ൜Ȉ
A/D
ڥኺኵ໔Ȟጒ൜Ȉ
A/D
ViewSonic PJ588D/PJ568D/PJ508D
o
ȟ Ռଢ଼ก
0o-180
ȟ Ռଢ଼ก
1–100
ࠉП
Page 35
28
ViewSonic PJ588D/PJ568D/PJ508D
項目 說明 預設
數位變焦
以數位方式操控變焦及移動調整。按下Ent er或u。變焦功能表便
會出現。
按下p放大；按q縮小。按下Enter或u以開啟移動功能表。
（你必須先縮放焦距，才能開啟移動功能表。）
使用箭頭按鈕來移動變焦過的影像。按下功能表按鈕離開。
—
重新設定 將視訊類型、視訊、投影、及數位變焦重新設定為預設值。 —
已連接來源可用的工具功能表
功能 RGB 色差視訊 合成訊號 S-Video
視訊類型
x x
投影
x x x x
頻率
x
水平縮放
x
數位變焦
x x x x
重新設定
x x x x
x=
代表在該視訊來源下可以使用
Page 36
29
ViewSonic PJ588D/PJ568D/PJ508D
語言功能表

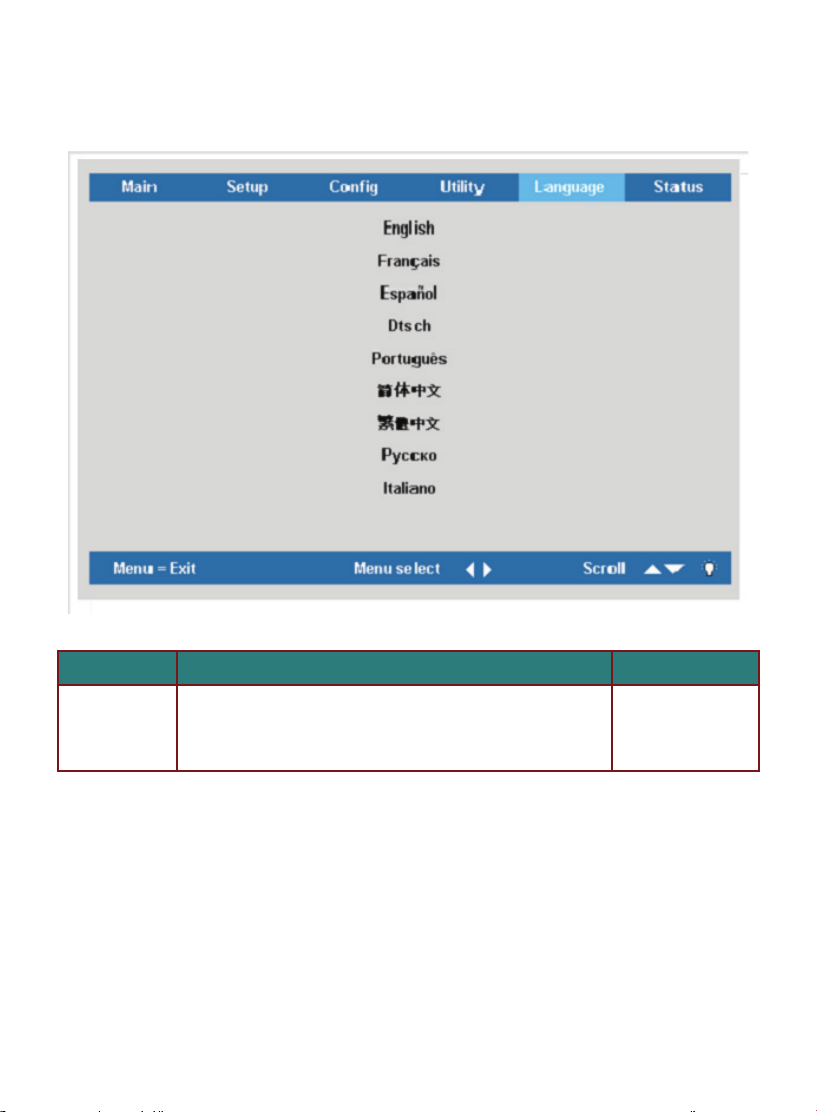

按下功能表按鈕以便開啟OSD功能表。按下箭頭tu按鈕移動至語言功能表。按下箭頭pq按鈕
在語言功能表內上下移動。選擇選項，然後按下Enter以便確認新設定值。
項目 說明 預設
語言
按下箭頭tu以選擇想要使用的語言。語言選項：英文、法
文、西班牙文、德文、葡萄牙文、簡體中文、繁體中文、
俄文、義大利文。
英文
Page 37
30
ViewSonic PJ588D/PJ568D/PJ508D
狀態功能表
按下功能表按鈕以便開啟主選單功能表。按下箭頭tu按鈕移動至狀態功能表。按下箭頭pq按
鈕在狀態功能表內上下移動。
項目 說明 預設
視訊資訊
顯示
RGB/DVI
模式的解析度與更新率。
顯示視訊模式的色彩標準。
這些項目
僅供顯示
輸入來源 顯示輸入來源
軟體版本 顯示有關軟體版本的資訊
燈泡小時 顯示燈泡以省電、正常及增強模式運作的時數。
燈泡模式
按下箭頭tu按鈕以選擇燈泡模式。
（範圍：省電、正常、增強）
省電模式使用較少的電源，可延長 燈泡壽命，但是會降低
燈泡亮度。
正常
燈泡時數重新設定
在更換燈泡之後，應重新設定此項目。請參閱第34頁「重新
設定燈泡」。
—
日光模式 自動偵測環境照明來源並自動調整投影機亮度 —
Page 38
31
ViewSonic PJ588D/PJ568D/PJ508D
維護與安全
更換投影機燈泡
一旦投影燈泡燒壞，就必須更換。更換時務必使用經過認可的維修部件，你可以向當地銷售商
訂購。
重要事項：
燈泡內含相當容量的汞，因此棄置時應當尊當地法令為之。
避免觸摸新燈泡的玻璃表面：此舉可能縮短燈泡壽命。
警告：
更換燈泡前，務必確認投影機已關閉至少一小時。否則可能導致嚴重燙傷。
如果投影機安裝於天花板上，建議您不要更換燈泡。如果您要更換燈泡，請戴上護目鏡，以免破裂的燈泡玻璃掉入
您的眼睛。
1. 取下螺絲外蓋
[A]。
取下燈泡組件外蓋的螺絲
[B]。
2. 取下燈泡組件外蓋
[C] 以露出燈
泡模組。
Page 39
32
ViewSonic PJ588D/PJ568D/PJ508D
3. 取下燈泡模組[A]的兩個螺絲，然
後向上提起模組把手 [B]。
4. 小心提起燈泡模組。
5. 反向操作步驟
1至4
以安裝新的燈泡
模組。
注意：更換時請依照這裡所顯示的
方向安裝燈泡模組。
Page 40
33
ViewSonic PJ588D/PJ568D/PJ508D
清理投影機
清理投影機以便去除塵埃與污垢，確保操作無礙。
警告：
1.更換燈泡前，務必確認投影機已關閉至少一小時。否則可能導致嚴重燙傷。
2.只使用濕布清理。但不要讓水分滲入投影機通風口。
3.如清理時有少量水分滲入投影機，只需保持投影機斷電並置於通風的室內數小時，再繼續使用。
4.若清理時有大量水分滲入投影機，請直接送修。
清理鏡片
您可以從大部分的攝影器材店購得光學鏡片清潔劑。請參照以下指示清理投影機鏡片。
1.
在乾淨軟布上加上少許光學鏡片清潔劑。（不要直接加到鏡片上。）
2.
以圓形動作輕輕抹淨鏡片。
注意：
1.不要使用研磨清潔劑或溶劑。
2.若要避免變色或是退色，請避免將清潔劑沾到投影機外殼。
清理機身
請參照以下指示清理投影機鏡片。
1.
用乾淨抹布抹除灰塵。
2.
以溫水及溫和清潔劑沾濕抹布（如洗碗精之類），然後擦拭外殼。
3.
洗淨抹布，再度擦拭投影機。
注意：
為避免外殼退色或變色，不要使用含有酒精的研模式清潔劑。
Page 41
34
ViewSonic PJ588D/PJ568D/PJ508D
使用KENSINGTON防盜鎖
如果您對安全十分注重，請用
Kensington
插槽與安全纜將投影機鎖在固定位置上。
注意：
請向供應商洽詢如何購買合適的Kensington安全纜線。
Page 42
35
ViewSonic PJ588D/PJ568D/PJ508D
故障排除
常見問題與解答
以下指南會提供處理技巧，讓你解決使用投影機時常見的問題。如果問題無法解決，請聯絡經
銷商尋求協助。
通常在花了許多時間檢查後，才發覺問題其實只是單純地沒把線插好。因此在進行特定問題檢
查前，請先檢查以下事項。
用其它的電器來確認插座是否有供電。
確認投影機已開機。
確認所有連線都已牢牢插好。
確認所有連接的裝置都已開機。
確認連接的PC未進入待機模式。
確認連接的筆記電腦已調為外部顯示。（通常只要按下組合功能鍵即可）
故障排除技巧
在每一種問題的小節裏，請依序嘗試建議的各步驟。這樣可以快一點解決問題。
試著找出問題點，不要更換未損壞的部件。
例如，如果你換了電池，而問題並未解決，請將原本的電池裝回去，再嘗試下一個步驟。
試著紀錄你的故障排除步驟：這些資料在叫修或是送修時都會很有用。
•
•
•
•
•
•
Page 43
36
ViewSonic PJ588D/PJ568D/PJ508D
故障訊息燈號
故障代碼訊息 電源燈號/閃爍 備妥燈號/閃爍
系統備妥
— 亮著
散熱中 閃爍 —
環境使用作業產生故障
2 2
斷熱狀態故障
3 0
感應器溫度過高
3 1
感應器狀態故障
4 1
燈泡燈光故障
5 1
Ballast SCI
故障
5 2
Ballast UART
故障
5 3
風扇1故障（燈泡）
6 1
風扇2故障（
Ballast
）
6 2
風扇3故障（
Blower
）
6 3
風扇4故障（
Power
）
6 4
燈泡外蓋開啟
7 0
DMD
故障
8 0
色彩輪故障
9 0
影像問題
問題：螢幕無影像
檢查筆記電腦或PC的設定。
關閉所有裝置、再重新以正確順序開啟電源。
問題：影像模糊
調整投影機聚焦。
按下遙控器或投影機的自動按鈕。
確認投影機至螢幕的距離在8公尺範圍以內（26英呎）。
檢查投影機鏡片是否乾淨。
確認來自PC的解析度是800x600（SVGA模式）或1024x768（XGA模式），亦即投影機的原
生解析度。
問題：影像上下寬窄不一致（不規則效應）
重新擺放投影機位置，使其盡量與螢幕垂直。
使用遙控器或投影機上的梯形校正按鈕修正問題。
1.
2.
1.
2.
3.
4.
5.
1.
2.
Page 44
37
ViewSonic PJ588D/PJ568D/PJ508D
問題：影像反置或上下顛倒
檢查
OSD
中工具功能表的投影設定。
問題：影像模糊
將OSD的工具功能表內的頻率與水平縮放設定改成預設值。
為確認問題不是因為連接PC的顯示卡所引起，請改接其它電腦試試看。
問題：影像扁平無對比
在
OSD
的主選單功能表內調整對比設定。
問題：投射影像色彩與來源影像不符
在
OSD
的主選單功能表內調整色溫與伽碼設定值。
燈泡問題
問題：投影機無燈光
檢查電源線是否插緊。
用其它電器測試，確認電源供電無虞。
以正確順序重新啟動投影機，檢查電源燈號是否為綠色。
如您最近更換過燈泡，請試著重新安裝燈泡。
更換燈泡模組。
把舊燈泡裝回投影機，送修。
問題：燈泡不亮
電源突波可能導致燈泡不亮。按下電源按鈕兩次以便關閉投影機。當燈泡備妥燈號亮起
時，按下電源按鈕。
更換燈泡模組。
把舊燈泡裝回投影機，送修。
遙控器問題
問題:投影機對遙控器無回應
將遙控器對準投影機上的遙控感應器。
確認遙控器與感應器間無障礙物。
關閉所有室內的螢光燈。
檢查遙控器內的電池極性。
更換電池。
關閉附近具有紅外線功能的裝置。
將遙控器送修。
1.
2.
1.
2.
3.
4.
5.
6.
1.
2.
3.
1.
2.
3.
4.
5.
6.
7.
Page 45
38
ViewSonic PJ588D/PJ568D/PJ508D
音頻問題
問題：沒有聲音
調整投影機的音量。
調整音訊來源的音量。
檢查音訊纜線連接。
用其它喇叭測試音訊來源的輸出。
將投影機送修。
問題：聲音失真
檢查音訊纜線連接。
用其它喇叭測試音訊來源的輸出。
將投影機送修。
送修投影機
如果您無法解決問題，請將投影機送修。請將投影機裝入原來的紙箱中。請附上有關問題的描
述以及您嘗試修復故障時所採取的步驟清單。這些資訊對於維修人員可能很有用。請將投影機
送至您原先購買的地點。
1.
2.
3.
4.
5.
1.
2.
3.
Page 46
39
ViewSonic PJ588D/PJ568D/PJ508D
規格
規格
型號 PJ508D PJ568D PJ588D
顯示類型 “TI＂
DMD,0.55＂x1,12
度 “TI＂
DMD,0.7＂x1,12
度
解析度
SVGA 800x600
原生
XGA 1024x768
原生
頻寬 最高可達
SXGA1280x1024@60Hz
色彩
16.7 Million（24-bits/pixel
）
重量
2.64 kg (5.84 lbs) 2.66 kg (5.87 lbs)
投射距離
1至10
公尺（39至
393
英吋）
投影螢幕大小
0.57至6.60
公尺（
22.57至260
英吋）
0.59至6.94公尺
（
23.4至273.4
英吋）
亮度形式 典型
85%
；最小
75%
典型
80%
；最小
70%
投射鏡頭 變焦鏡頭（手動）
變焦比率
1.15:1
垂直梯形修正
+/-15
度
投射方式 前/後、桌上/天花板（後、前）
資料相容性
IBM PC
或相容電腦（
VGA、SVGA、XGA、SXGA、UXGA）、Mac
HDTV 720p,1080i
SDTV/EDTV/HDTV 480i、576i / 480p、576p / 720p、1080i
視訊相容性
NTSC/NTSC4.43、PAL（B/G/H/I/M/N60）、SECAM
水平同步
15,31-70kHz 15,31-90kHz
垂直同步
50-85Hz
安全認證
FCC-B / UL / cUL / CB / CE / CCC / PSB / NOM / EK-Mark
（韓國）
/ GOST /
C-Tick / UL-AR / BSM /
烏克蘭
作業溫度
5℃~35
℃
尺寸
30.0 x 24.3 x 9.4
公分（
11.8 x 9.6 x 3.7
英吋）
耗電量 典型
290W
（增強模式）；典型
255W
（正常模式）；典型
230W
（經濟模式）
待機
<5
瓦
噪音
33dB
典型
燈泡 增強模式：
230W
；正常模式：
200W
；經濟模式：
180W
喇叭
1
瓦單音喇叭
均勻度
85% 80%
鏡頭蓋（直徑）
72mm（2.8
英吋）
輸入/輸出接頭
PC
RGB輸入x2
RGB輸出
USB
視訊
合成訊號（RCAx1）
S-Video（Mini-DIN）
音訊 Mini-jack輸入
服務/升級 RS-232
安全 Kensington插槽
互動白板 MiniUSB（選購）
Page 47
40
ViewSonic PJ588D/PJ568D/PJ508D
投影距離與投影尺寸
PJ508D/PJ568D
投射距離
最大螢幕大小 1.89 最小螢幕大小 2.18
對角
寬度
A
高度
C
對角
寬度
B
高度
D
1.00
公尺
0.66
公尺
0.53
公尺
0.40
公尺
0.57
公尺
0.46
公尺
0.34
公尺
3.28' 26.04" 20.83" 15.62" 22.57" 18.06" 13.54"
1.50
公尺
0.99
公尺
0.79
公尺
0.60
公尺
0.86
公尺
0.69
公尺
0.52
公尺
4.92' 39.06" 31.25" 23.43" 33.86" 27.09" 20.32"
2.40
公尺
1.59
公尺
1.27
公尺
0.95
公尺
1.38
公尺
1.10
公尺
0.83
公尺
7.87' 62.49" 49.99" 37.50" 54.18" 43.34" 32.51"
2.80
公尺
1.85
公尺
1.48
公尺
1.11
公尺
1.61
公尺
1.28
公尺
0.96
公尺
9.18' 72.91" 58.33" 43.74" 63.21" 50.57" 37.93"
3.20
公尺
2.12
公尺
1.69
公尺
1.27
公尺
1.83
公尺
1.47
公尺
1.10
公尺
10.50' 83.32" 66.66" 49.99" 72.24" 57.79" 43.34"
3.60
公尺
2.38
公尺
1.90
公尺
1.43
公尺
2.06
公尺
1.65
公尺
1.24
公尺
11.81' 93.74" 74.99" 56.24" 81.27" 65.01" 48.76"
4.00
公尺
2.65
公尺
2.12
公尺
1.59
公尺
2.29
公尺
1.83
公尺
1.38
公尺
13.12' 104.15" 83.32" 62.49" 90.30" 72.24" 54.18"
4.40
公尺
2.91
公尺
2.33
公尺
1.75
公尺
2.52
公尺
2.02
公尺
1.51
公尺
14.43' 114.57" 91.66" 68.74" 99.33" 79.46" 59.60"
4.80
公尺
3.17
公尺
2.54
公尺
1.90
公尺
2.75
公尺
2.20
公尺
1.65
公尺
15.74' 124.98" 99.99" 74.99" 108.36" 86.69" 65.01"
5.20
公尺
3.44
公尺
2.75
公尺
2.06
公尺
2.98
公尺
2.39
公尺
1.79
公尺
17.06' 135.40" 108.32" 81.24" 117.39" 93.91" 70.43"
5.60
公尺
3.70
公尺
2.96
公尺
2.22
公尺
3.21
公尺
2.57
公尺
1.93
公尺
18.37' 145.82" 116.65" 87.49" 126.42" 101.13" 75.85"
7.00
公尺
4.63
公尺
3.70
公尺
2.78
公尺
4.01
公尺
3.21
公尺
2.41
公尺
22.96' 182.27" 145.82" 109.36" 158.02" 126.42" 94.81"
10.00
公尺
6.61
公尺
5.29
公尺
3.97
公尺
5.73
公尺
4.59
公尺
3.44
公尺
32.80' 260.38" 208.31" 156.23" 225.75" 180.60" 135.45"
＊
有陰影的列代表同樣的距離，但改以英制顯示
螢幕寬度
投影距離
投影
距離
Page 48
41
ViewSonic PJ588D/PJ568D/PJ508D
PJ588D
投射距離
最大螢幕大小 1.8 最小螢幕大小 2.1
對角
寬度
A
高度
C
對角
寬度
B
高度
D
1.00
公尺
0.69
公尺
0.56
公尺
0.42
公尺
0.60
公尺
0.48
公尺
0.36
公尺
3.28' 27.34" 21.87" 16.40" 23.43" 18.75" 14.06"
1.50
公尺
1.04
公尺
0.83
公尺
0.63
公尺
0.89
公尺
0.71
公尺
0.54
公尺
4.92' 41.01" 32.81" 24.61" 35.15" 28.12" 21.09"
2.40
公尺
1.67
公尺
1.33
公尺
1.00
公尺
1.43
公尺
1.14
公尺
0.86
公尺
7.87' 65.62" 52.49" 39.37" 56.24" 44.99" 33.75"
2.80
公尺
1.94
公尺
1.56
公尺
1.17
公尺
1.67
公尺
1.33
公尺
1.00
公尺
9.18' 76.55" 61.24" 45.93" 65.62" 52.49" 39.37"
3.20
公尺
2.22
公尺
1.78
公尺
1.33
公尺
1.90
公尺
1.52
公尺
1.14
公尺
10.50' 87.49" 69.99" 52.49" 74.99" 59.99" 44.99"
3.60
公尺
2.50
公尺
2.00
公尺
1.50
公尺
2.14
公尺
1.71
公尺
1.29
公尺
11.81' 98.43" 78.74" 59.06" 84.36" 67.49" 50.62"
4.00
公尺
2.78
公尺
2.22
公尺
1.67
公尺
2.38
公尺
1.90
公尺
1.43
公尺
13.12' 109.36" 87.49" 65.62" 93.74" 74.99" 56.24"
4.40
公尺
3.06
公尺
2.44
公尺
1.83
公尺
2.62
公尺
2.10
公尺
1.57
公尺
14.43' 120.30" 96.24" 72.18" 103.11" 82.49" 61.87"
4.80
公尺
3.33
公尺
2.67
公尺
2.00
公尺
2.86
公尺
2.29
公尺
1.71
公尺
15.74' 131.23" 104.99" 78.74" 112.49" 89.99" 67.49"
5.20
公尺
3.61
公尺
2.89
公尺
2.17
公尺
3.10
公尺
2.48
公尺
1.86
公尺
17.06' 142.17" 113.74" 85.30" 121.86" 97.49" 73.12"
5.60
公尺
3.89
公尺
3.11
公尺
2.33
公尺
3.33
公尺
2.67
公尺
2.00
公尺
18.37' 153.11" 122.48" 91.86" 131.23" 104.99" 78.74"
7.00
公尺
4.86
公尺
3.98
公尺
2.92
公尺
4.17
公尺
3.33
公尺
2.50
公尺
22.96' 191.38" 153.11" 114.83" 164.04" 131.23" 98.43"
10.00
公尺
6.94
公尺
5.56
公尺
4.17
公尺
5.95
公尺
4.76
公尺
3.57
公尺
32.80 237.40" 218.72" 164.04" 234.35" 187.48" 140.61"
＊
有陰影的列代表同樣的距離，但改以英制顯示
Page 49
42
ViewSonic PJ588D/PJ568D/PJ508D
時脈模式表
SVGA
系列的原生解析度為
800x600，XGA
系列的原生解析度為
1024x768
。與原生解析度模
式不合時，可能會顯示不正常尺寸的文字或線條。
下列表格顯示支援的時脈模式。
訊號 解析度
水平頻率
（KHz）
垂直頻率
（Hz）
視訊 數位 類比
VESA
640x480（CVT
）
24.6 50 --
Ο Ο
720x400 31.5 70.0 --
Ο Ο
720x400 37.9 85.0 --
Ο Ο
640x480 31.469 59.940 --
Ο Ο
640x480 37.861 72.809 --
Ο Ο
640x480 37.5 75.0 --
Ο Ο
640x480 43.269 85.008 --
Ο Ο
800x600（CVT
）
30.998 50 --
Ο Ο
800x600 35.156 56.25 --
Ο Ο
800x600 37.879 60.317 --
Ο Ο
800x600 48.077 72.188 --
Ο Ο
800x600 46.875 75 --
Ο Ο
800x600 53.674 85.061 --
Ο Ο
1024x768 39.634 50 --
Ο Ο
1024x768 48.4 60.0 --
Ο Ο
1024x768 56.5 70.1 --
Ο Ο
1024x768 60.0 75.0 --
Ο Ο
1024x768 68.7 85.0 --
Ο Ο
1280x1024 64 60.0 --
Ο Ο
Apple Macintosh
（13＂
,16＂,19
＂）
640x480 35.0 66.7 --
Ο Ο
832x624 49.7 74.5 --
Ο Ο
1024x768 60.2 74.9 --
Ο Ο
1152x870 68.7 75.1 --
Ο Ο
HDTV
1920x1080 33.75 60.0
Ο
-- --
1920x1080 28.125 50.0
Ο
-- --
1280x720 45.0 60.0
Ο
-- --
1280x720 37.5 50.0
EDTV/SDTV
720x480 31.5 60.0
Ο
-- --
720x480 15.8 60.0
Ο
-- --
720x576 15.6 50.0
Ο
-- --
720x576 31.25 50.0
Ο
-- --
Ο 支援的頻率
--
不支援的頻率
Page 50
43
ViewSonic PJ588D/PJ568D/PJ508D
尺寸
Page 51
44
ViewSonic PJ588D/PJ568D/PJ508D
客戶支援
關於技術支援或產品服務，請參照下表或洽詢經銷商。
注意事項：
您需要產品序號。
公司名稱 地址
T=電話
F=傳真
電子郵件
優派國際
股份有限公司
台北縣中和市連城路
192號9
樓
T= 886 2 2246 3456
F= 886 2 2249 1751
Toll Free= 0800 061 198
service.@tw.viewsonic.com
優派香港
有限公司
香港尖沙 咀東部科學館道1號康
宏廣場南座15樓03室
T= 852 3102 2900 service@hk.viewsonic.com
Page 52
45
ViewSonic PJ588D/PJ568D/PJ508D
有限保固
VIEWSONIC®
投影機
保固範圍：
ViewSonic
保證此產品在保固期內無材料和工藝方面的缺陷。如果產品在保固期內被確認
唯有材料或工藝方面的缺陷。
ViewSonic
將修復此產品或以同型產品替換。替換產品或零
件可能包含重新製造或整修的零件或組件。
保固有限期：
南美與北美：三年的所有零件保固（除了燈泡）、三年的整體運作狀況保固，以及自第一
位消費者購買日起，一年的燈泡保固。
歐洲：三年的所有零件保固（除了燈泡）、三年的整體運作狀況保固，以及自第一位消費
者購買日起，一年的燈泡保固。
其他區域或國家：請與當地經銷商或
ViewSonic
聯繫。
燈泡保固期則視條款和條件，以及核可標準而定。
本保固僅於出廠時所安裝的燈泡。其他另外購買的所有燈泡，保固期為九十天。
保固對象：
此保固僅對第一購買者有效。
不在保固範圍內的事項：
1.任何序號被損毀、塗改或擦除的產品。
2.由於以下原因造成的產品損壞、損傷或故障：
a.意外事故、操作失當、疏忽、火災、水災、閃電或其他自然災害、未經授權的產品
修改或未遵循產品提供的說明而造成的損壞。
b. 被未經
ViewSonic
授權的任何個人修復或嘗試修復過。
c. 由於運輸造成的損壞。
d. 搬運或安裝產品造成的損壞。
e. 產品外部之原因，例如電源不安定或電源故障。
f. 使用不符合
ViewSonic
技術規格的代用品或零件時所致。
g. 正常磨損。
h. 與產品缺陷無關的其他原因所致。
3.本產品之保固範圍不涵蓋因顯示器長時間顯示某靜止畫面, 而導致影像烙印於顯示器上
的現象。
4.搬運、安裝和設定的服務費用。
Page 53
46
ViewSonic PJ588D/PJ568D/PJ508D
如何獲得服務：
1.如有關如何在保固期內獲得服務的資訊，請與
ViewSonic
客戶支援聯繫（請參閱「客
戶支援」頁）。您需要提供您的產品的序號。
2. 若要獲得擔保之服務，您需要提供（a）原始銷售日期購買單據，（b）您的姓名、（c）
您的地址、（d）關於問題的故障說明、（e）此產品的序號。
3.請將產品放入原來的包裝容器，攜帶產品或以預付運費的方式將產品運送至獲授權的
ViewSonic
服務中心或
ViewSonic
公司。
4.如需其他資訊或是最近的
ViewSonic
服務中心名稱，請與
ViewSonic
公司聯繫。
隱含保固的限制：
除了此文中說明的保固，不提供任何其他明文規定或隱含的保固，包括適銷性或特殊目的
的適用性隱含保固。
損失免責條款：
ViewSonic
的責任僅限於承擔修復或替換產品的費用。
ViewSonic
將不負責承擔：
1.
由於本產品缺陷導致的任何財產損失、由於本產品使用不便導致的損失、使用本產品
導致的損失、時間損失、利潤損失、商業機會損失、商譽損失、業務關係損失、其他
商業損失，即便已被提醒會造成這樣的損失也不負責。
2.任何其他損失，不論是意外的、繼發性的或其他損失。
3.任何他方對客戶提出的索賠。
美國州法的效力：
此保固為您提供特定的法律權利，但您可能因為所在州的不同而享有不同的權利。一些州
不允許隱含保固限制和/或不允許意外或繼發性損失免責，所以以上限制和免責條款可能
不適用於您。
美國、加拿大以外地區之銷售：
有關在美國和加拿大以外地區銷售之
ViewSonic
產品的擔保資訊與服務，請與
ViewSonic
公司或您當地的
View Sonic
經銷聯繫。
中國大陸（香港、澳門、台灣地區除外）產品保修期限按照產品保修卡相關保修條款執
行。
4.3: Projector Warranty PRJ_LW01 Rev. 1g 06-30-06
Page 54
Loading...
