ViewSonic VS10872 User Manual

ViewSonic

Model No. : VS10872

- User Guide

- Guide de l’utilisateur

- Bedienungsanleitung

- Guía del usuario

- Guia do usuário

- Руководство пользователя

- 使用手冊 (繁體)

- 使用手冊 (簡體)

- 사용자 안내서

PJ458D

DLP Projector

电磁相容信息

FCC 声明

本设备符合 FCC 规则第 15 部分的规定。其操作遵循下面两个条件：(1) 本设备不会导致有害干扰；(2) 本设备必须承受任何接收到的干扰，包括可能导致异常操作的干扰。

本设备已通过测试，并符合 FCC 规则第 15 部分 B 级数位装置的限制。这些限制旨在提供合理的保护，以防在一般住宅环境中造成有害干扰。本设备会产生、使用和发射无线电频率能量，因此若没有依照指示安装及使用，可能会对无线电通讯产生有害的干扰。然而，并不保证在特定安装方式下不会产生干扰。如果本设备对无线电或电视收讯产生有害干扰，(可透过开、关设备判定)，建议用户尝试以下方法消除干扰：

● 重新调整或放置接收天线。

● 增加设备与无线接收设备之间的间距。

● 将该设备连接到与无线设备不同的另一插座上。

● 洽询销售商或具有无线电/电视经验的技术人员请求帮助。

警告:请注意，若未经符合性负责方的明确许可而对本装置进行任何未经授权之更改或修改，可能会导致用户丧失操作本设备的权限。

加拿大

● 本B级数码设备符合加拿大有干扰设备管理规定的所有要求。

● Cet appareil numérique de la classe B est conforme à la norme

NMB-003 du Canada.

針對歐盟国家的 CE 符合性

此设备在“电磁兼容”方面符合 EEC 指令 89/336/EEC 以及 92/31/ EEC 和 93/68/EEC Art.5 等修正指令的要求，在“安全”方面符合 73/23/EEC 及 93/68/EEC Art.13 修正指令的要求。

以下信息仅适用于欧盟（EU）成员国：右侧所示的符号符合《处理废弃电子产品(WEEE) 指令2002/96/EC》之规定。

凡标有此符号的产品不得作为城市废品加以处理，而必须按照当地有关法律利用贵国或贵地区的废品回收及收集系统而加以处理。

1ViewSonic PJ458D

重要的安全指示

1. 阅读指示。

2. 保管指示。

3. 注意警告事项。

4. 遵照指示。

5. 请勿在靠近水的地方使用本设备。警告: 为减低火灾或电击的危险, 请勿将此产品暴露在雨或潮湿的环境中”。

6. 仅用干布擦干净。

7. 切勿堵住任何的通风孔。按照厂商的指示安装。

8. 请勿在靠近，如散热器、热记录器、火炉或其他任何能够产生热量的仪器 (如扩音器) 的地方安装本设备。

9. 请勿忽视极性和接地型插头的安全作用。极性插头有两片，其中一片比另一片宽。接地型插头有两片，还有一个接地叉子。宽的一片或第三个叉子为您提供安全。如果插头不能插入电源插座，请找电工来替换旧的插座。

10. 保护电源线的插头、插座及其他与设备连接部位，免受行人践踏或物品挤压。务必将电源插座靠近设备，这样方便使用。

11. 仅使用制造商所指定之装置/ 附件。

12. 只能使用由制造商指定或与本设备一起出售之推车、座架、三脚

架、托架、或桌子。在移动设备与推车的整体组合时，务必十分小心，避免在翻倒时受伤。

13. 长期不使用时，请将电源插头拔出。

14. 请专业人员来检修。当设备受损时，如电源线或插头损坏、被液体溅到或是物体落在设备上、设备被雨淋了或受潮、不能正常工作或掉到地上，必须接受维修。

2ViewSonic PJ458D

中国电子信息产品污染控制标识要求

依据中国政府针对＂电子信息产品污染控制管理办法＂为控制和减少电子信息产品废弃后对环境造成的污染，促进生产和销售低污染电子信息产品，保护环境和人体健康，仅提供有关本产品可能含有有毒及有害物质如后：

部件名称

有毒有害物质或元素

铅（Pb）汞（Hg）镉（Cd）

六价铬

Cr（VI）

多溴联苯

（PBB）

多溴二苯醚

（PBDE）

上盖与下盖

○ ○ ○ ○ ○ ○

光机引擎(铝或铝镁合金)

○ ○ ○ ○ ○ ○

镜头

○ ○ ○ ○ ○ ○

灯泡

○

○ ○ ○ ○

奌灯器

○ ○ ○ ○ ○

塑料组件

○ ○ ○ ○ ○ ○

金属件(SECC/SPTE/SPCC)

○ ○ ○ ○ ○ ○

弹簧(SUS/SUP)

○ ○ ○ ○ ○ ○

弹片(快削磷铜)

○ ○ ○ ○ ○ ○

橡胶类组件

○ ○ ○ ○ ○ ○

风扇组件

○ ○ ○ ○ ○

灯泡盖保护开关

○ ○ ○ ○ ○ ○

温度开关

○ ○ ○ ○ ○ ○

基板组件

○ ○ ○ ○ ○

缆线,线材

○ ○ ○ ○ ○ ○

电源线

○ ○ ○ ○ ○ ○

电源插座组件

○ ○ ○ ○ ○ ○

金属、塑料支架框架

○ ○ ○ ○ ○

标签/铭板(Label/Name Plate)

○ ○ ○ ○ ○ ○

光盘/说明书(CD/Manual)

○ ○ ○ ○ ○ ○

遥控器

○ ○ ○ ○ ○

Mylar

○ ○ ○ ○ ○ ○

○：表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T11363-2006标准规定的限量要求以下。

×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规定的限量要求。

3ViewSonic PJ458D

版权信息

美国和其它国家的注册商标。 ViewSonic®、三只鸟徽标、OnView、ViewMatch和ViewMeter是ViewSonic

Corporation的注册商标。 VESA是视频电子标准协会的注册商标。DPMS和DDC是VESA的商标。 PS/2、VGA和XGA是IBM公司的注册商标。免责声明：ViewSonic®公司将不对此文件中出现的技术、编辑错误或遗漏负

责；也不对因提供本材料，或因操作本产品之性能或使用所造成意外或衍生的损坏负责。

为了持续产品改良的利益，ViewSonic®公司保留在没有通知的情况下更改此产品规格的权利。本文件中信息如有修改，恕不另行通知。

未经ViewSonic Corporation事前书面授权，本文件均不得为任何目的，以任何方式进行拷贝、复制、翻版或传播此手册。

产品登记

为满足您日后的需要，并且使您能接收最新发布的所有附加产品的信息，请通过互联网登记您的产品，网址为：www.viewsonic.com。您还可用ViewSonic®精灵光盘打印登记表，填好后请邮寄或传真给ViewSonic®。

用户记录

产品名：

型　　号：文件号：序列号：购买日期：

PJ458D

ViewSonic DLP Projector

VS10872

PJ458D-1_UG_SCH Rev.1C 02-26-07

本產品的燈泡內含水銀成份. 請遵照地方、國家法律進行妥善處理。

4ViewSonic PJ458D

AC 电源线的注意事项

AC电源线必须满足投影机使用国的要求。确认是用下图 AC 插头型号，并且须使用正确的 AC 电源线。如果所提供的 AC 電源線與AC 插座不匹配，請諮詢經銷商。該投影機配備有接地型 A C 線路插頭，確定插座適合插頭。請勿拔掉接地端影響其安全性。我們強烈推薦使用配備有接地型 A C 線路插頭的視頻源設備，以防止電壓波動引起的信號干擾。

5ViewSonic PJ458D

产品说明................................................................ 6

投影机特征.......................................................... 6

包装内容............................................................ 7

了解投影机.............................................................. 8

投影机部件.......................................................... 8

遥控器部件......................................................... 11

安装................................................................... 12

连接投影机......................................................... 12

开机/关机.......................................................... 16

调节投影图像....................................................... 17

调节投影机变焦和聚焦............................................... 18

调节投影图像尺寸................................................... 18

使用投影机............................................................. 20

控制面板........................................................... 20

遥控器............................................................. 21

菜单选项............................................................... 24

图像............................................................... 25

视频............................................................... 28

显示............................................................... 29

语言............................................................... 30

进阶选项........................................................... 31

音频............................................................... 32

保养................................................................... 33

镜头的清洁......................................................... 33

投影机外壳的清洁................................................... 33

更换投影灯......................................................... 34

技术规格............................................................... 36

附录 ................................................................. 37

指示灯消息......................................................... 37

预设信号........................................................... 38

6ViewSonic PJ458D

产品说明

投影机特征

该款投影机集成了高性能光学引擎投影与用户有好设计，可靠性高，使用方便。

该款投影机具有以下特征︰

单芯片 0.55〞德州仪器 DLPTM 技术 XGA（1024 x 768 像素）体积小、重量轻，便于携带

1.2 x手动变焦镜头自动图像尺寸调节（自动同步）可达 1024 x 768 全屏幕，缩放压缩兼容 VGA、

SVGA、XGA 和 SXGA* 卓越的移动适配硬件，3:2 pull down 及非交错扫瞄功能 200 瓦特用户可更换投影灯与 Macintosh® 计算器兼容與 NTSC、PAL、SECAM 及 HDTV 兼容多功能遥控器 D-Sub 15针联机，适用模拟视频连接用户友好、多语屏幕显示（OSD）菜单先进电子梯形校正

表示经压缩

7ViewSonic PJ458D

POWER

MUTE

4:3/16:9 KEYSTONE

LASER

ENTER BLANK

VOLUME

AUTO SOURCE

包装内容

打开投影机包装时，核实下列项目：

带镜头盖的投影机 AC 电源线 VGA 联机

（D-SUB 至 D-SUB）

S-视频联机复合视频联机音频联机

遥控器用电池

遥控器（IR）投影机手提包快速入门指南

选购配件：

VGA（D-SUB）至

HDTV（RCA）联机线

Wizard CD

(使用手册)



保存原有的装运纸箱和包装材料；当需要装运投影机时，这些包装就会派上用场。要最佳化保护投影机，建议以出厂原始包装方式重新包装投影机。附件及部件可能随零售商和地区而不同

。

8ViewSonic PJ458D

6. 对焦杯

7. 控制面板

8. 扬声器

9. 前部 IR遥控传感器

10. 排气通风

1. 镜头盖

2. 镜头盖吊带

3. 镜头

4. 进气通风口

5. 变焦杯

了解投影机

投影机部件

正面图

9ViewSonic PJ458D

4 567 6 7

背面图

1. 接口连接器

2. 后部 IR遥控传感器

3. 安全锁插座

4. AC 电源插座

5. 进气通风口

6. 脚座调节器

7. 脚座调节器按钮

仰视图

1. 灯盖

10ViewSonic PJ458D

控制面板

LED

1. 电源(POWER)（电源 LED 指示灯）

2. 投影灯(L A M P)（投影灯 L E D 指示灯）

按纽

2. 菜单\确认（MENU\ENTER）

3. 梯形校正（KEYSTONE）（ / ）

4. 自动（AUTO）（）

5. 四个方向按钮

6. 信号源（SOURCE）（）

接口连接器

1. SERVICE 连接器这个连接器用于工程目的。

2. AUDIO 输入连接器把视频设备的音频输出连接到这个插孔。

3. COMPUTER IN（D-SUB）连接器。

把图像输入信号（模拟）连接到这个连接器。

4. S-VIDEO 连接器

把视频设备的 S-视频输出连接到这个插孔。

5. VIDEO 连接器

把视频设备的复合视频输出连接到这个插孔。

1 2 3

SERVICE

11ViewSonic PJ458D

POWER

MUTE

4:3/16:9 KEYSTONE

LASER

ENTER BLANK

VOLUME

AUTO SOURCE

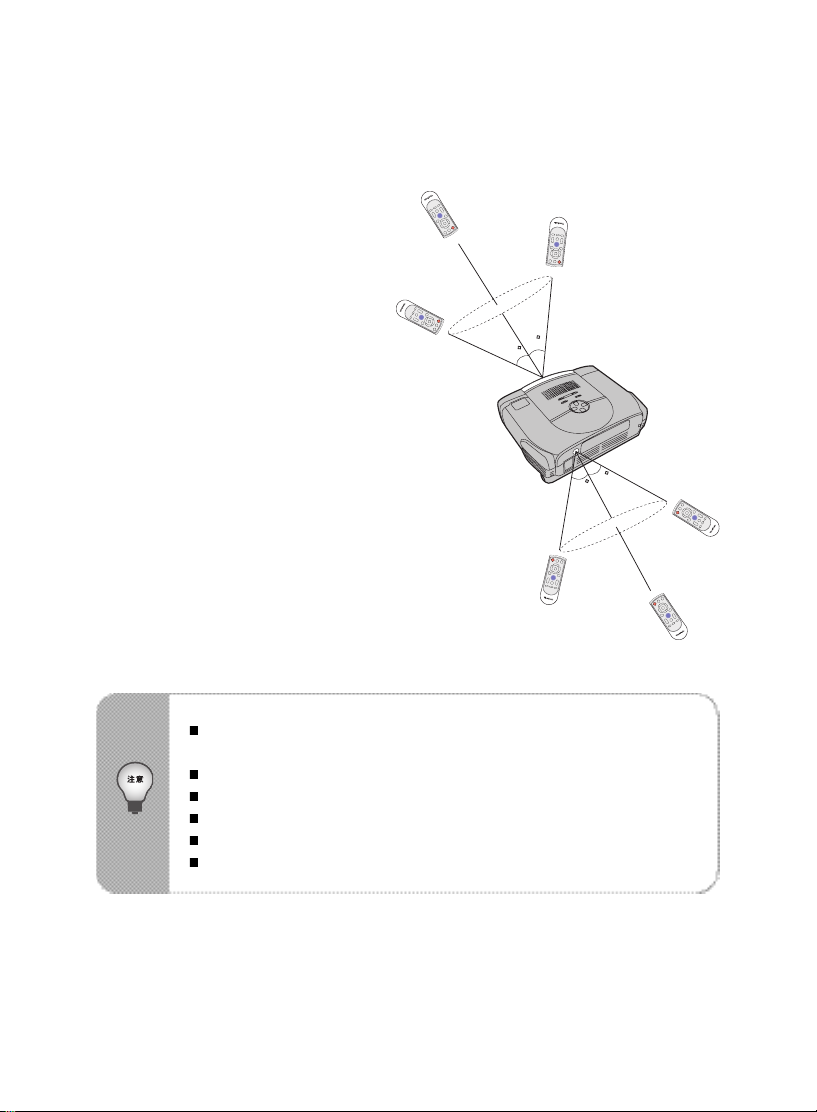

遥控器部件

1. 电源（Power）按钮

2. 四个方向按钮

3. 菜单（Menu）按钮

4. 确认（Enter）按钮

5. 梯形校正（Keystone）按钮  /



6. 音量（Volume）按钮  /



7. 信号源（Source）按钮

8. 静音（Mute）按钮

9. 空白屏幕（Blank）按钮

10. 4:3/16:9 按钮

11. 自动（Auto）按钮

12ViewSonic PJ458D

安装

连接投影机

A. 连接到计算器

AC 电源线

VGA 连线（D-SUB 到 D-SUB）
