ViewSonic VP720, VP720b User Guide [de]

ViewSonic

VP720/VP720b

LCD Display

®

Inhalt

TCO Informationen...................................................................................... i

Übereinstimmungserklärung....................................................................... 1

Wichtige Sicherheitsanweisungen.............................................................. 2

Copyright Informationen............................................................................. 3

Produktregistrierung................................................................................... 3

Erste Schritte

Lieferumfang .............................................................................................. 4

Sicherheitshinweise.................................................................................... 4

Schnellinstallation.......................................................................................5

Querformat/Hochformat..............................................................................6

Zum Heben und Senken des Displays ....................................................... 6

Wandinstallation (Option) ...........................................................................7

Benutzung des LCD Display

Taktmodus einstellen.................................................................................. 8

Einstellungen fur das OSD und die Netzschaltersperre............................. 8

Einstellung der Bildschirmanzeige.............................................................. 9

Einstellmöglichkeiten im Hauptmenü........................................................ 10

Weitere Informationen

Technische Daten..................................................................................... 15

Fehlersuche..............................................................................................16

Kundendienst ........................................................................................... 17

Reinigung des LCD Display...................................................................... 18

Eingeschränkte Garantie.......................................................................... 19

ViewSonic VP720/VP720b

TCO Informationen

Congratulations!

The display you have just purchased carries the TCO’03 Displays
label. This means that your display is designed, manufactured and
tested according to some of the strictest quality and environmental
requirements in the world. This makes for a high performance
product, designed with the user in focus that also minimizes the
impact on our natural environment.

Some of the features of the TCO’03 Display requirements:

Ergonomics

Good visual ergonomics and image quality in order to improve the working environment for
the user and to reduce sight and strain problems. Important parameters are luminance, contrast,
resolution, reflectance, colour rendition and image stability.

Energy

• Energy-saving mode after a certain time - beneficial both for the user and the environment

• Electrical safety

Emissions

• Electromagnetic fields

• Noise emissions

Ecology

• The product must be prepared for recycling and the manufacturer must have a certified
environmental management system such as EMAS or ISO 14000

• Restrictions on

a. chlorinated and brominated flame retardants and polymers
b. heavy metals such as cadmium, mercury and lead.

The requirements included in this label have been developed by TCO Development in co­operation with scientists, experts, users as well as manufacturers all over the world. Since the
end of the 1980s TCO has been involved in influencing the development of IT equipment in a
more user-friendly direction. Our labelling system started with displays in 1992 and is now
requested by users and IT-manufacturers all over the world.

For more information, please visit
www.tcodevelopment.com

ViewSonic VP720/VP720b i

Übereinstimmungserklärung

Für die U.S.A.

Dieses Gerät wurde geprüft und erfüllt die Anforderungen für Digitalgeräte der Klasse B
gemäß Teil 15 der FCC-Richtlinien. Diese Richtlinien sollen einen angemessenen Schutz
gegen Empfangsstörungen im Wohnbereich gewährleisten. Dieses Gerät erzeugt, verwendet
und kann Hochfrequenzenergie abstrahlen, und kann, sofern es nicht in Übereinstimmung mit
diesen Anweisungen installiert und betrieben wird, Rundfunkstörungen verursachen. Es kann
jedoch nicht garantiert werden, dass bei einer spezifischen Installation keine Störungen
auftreten. Sollte dieses Gerät Störungen im Rundfunk- und Fernsehempfang verursachen, was
durch Aus- oder Einschalten des Gerätes überprüft werden kann, wird dem Benutzer
empfohlen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben.

• Neuausrichtung oder Neuplatzierung der Empfangsantenne.

• Vergrößern des Abstands zwischen Gerät und Empfänger.

• Anschluss des Gerätes an eine Steckdose, die an einen anderen Stromkreis als der
Empfänger angeschlossen ist.

• Hinzuziehen des Händlers oder eines erfahrenen Rundfunk- und Fernsehtechnikers.

FCC Warnung

Um die FCC-Übereinstimmung weiterhin zu gewährleisten sollte der Benutzer ein
Erdungsstromkabel und die mit dem Gerät mitgelieferten oder die empfohlenen Kabel
verwenden. Weiter wird darauf verwiesen, daß jegliche Abänderungen, die von der für die
Einhaltung der einschlägigen Bestimmungen verantwortlichen Stelle nicht ausdrücklich
genehmigt wurden, einen Entzug der Betriebserlaubnis für dieses Gerät zur Folge haben.

Für Kanada

Dieses digitale Gerät der Klasse B erfüllt alle Anforderungen der Bestimmungen in Kanada für
störungsverursachende Geräte.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Für Europäische Länder

CE-Konformität

Das Gerät erfüllt die Anforderungen der EWG-Richtlinie 89/336/EWG für
“Elektromagnetische Verträglichkeit”, abgeändert in 92/31/EWG und 93/68/
EWG Art. 5, und 73/23/EWG für “Sicherheit“, abgeändert in 93/68/EWG Art.

13.

User Information for all Countries

Notice: Use the cables which are included with the unit or specified.

ViewSonic VP720/VP720b 1

Wichtige Sicherheitsanweisungen

1. Lesen Sie diese Anweisungen.

2. Bewahren Sie diese Anweisungen auf.

3. Beachten Sie alle Warnungen.

4. Befolgen Sie alle Anweisungen.

5. Benutzen Sie dieses Gerät nicht in der Nähe von Wasser.

6. Reinigen Sie es nur mit trockenen Tüchern.

7. Blockieren Sie keine der Ventilationsöffnungen. Stellen Sie das Gerät nur entsprechend

den Anweisungen der Hersteller auf.

8. Stellen Sie es nicht in der Nähe von Wärmequellen wie Heizkörpern, Öfen oder ähnlichen
Apparaten (einschließlich Verstärker), die Hitze produzieren könnten, auf.

9. Unterlaufen Sie nicht das Sicherheitsziel der polarisierten und geerdeten Stecker. Ein pola­risierter Stecker hat zwei Klingen, wobei eine breiter als die andere ist. Ein geerdeter
Stecker hat zwei Klingen und eine dritte geerdete Zacke. Die breitere Klinge oder der dritte
Zacke dient Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt,
fragen Sie einen Elektriker, der dann gegebenenfalls die obsolete Stechdose austauscht.

10. Schützen Sie das Stromkabel davor, dass man beim Laufen auf dieses tritt oder davor, dass
es besonders an den Steckern, an den Buchsenteilen und an dem Punkt, wo es aus dem
Gerät herauskommt, gedrückt wird. Stellen Sie sicher, dass die Steckdose sich in der Nähe
des Geräts befindet, so dass dieses einfach zugänglich ist.

11. Benutzen Sie nur Zusatzgeräte/Zubehör, die vom Hersteller angegeben worden ist.

12. Wenn Sie das Gerät einem Wagen, Dreibein, Halterung oder Tisch benutzen möchten, so

verwenden Sie nut die vom Hersteller angegeben Zusatzgeräte oder die, die mit dem Gerät
verkauft worden sind. Wenn ein Wagen benutzt wird, seien Sie vorsichtig, wenn Sie den
Wagen/die Apparatekombination bewegen, um Verletzungen durch Umkippen zu ver­meiden.

13. Ziehen Sie das Stromkabel des Geräts heraus, wenn Sie dieses über einen längeren Zei­traum nicht benutzen.

14. Überlassen Sie alle Servicearbeiten qualifiziertem Servicepersonal. Service ist dann
erforderlich, wenn das Gerät auf irgendeine Art und Weise beschädigt wurde, wie z.B.
wenn das Stromkabel oder der Stecker beschädigt ist, wenn Flüssigkeit darüber gespritzt
wurde oder wenn Gegenstände in das Gerät gefallen sind, wenn das Gerät Regen aus­gesetzt war oder wenn es fallen gelassen worden war.

ViewSonic VP720/VP720b 2

Copyright Informationen

Copyright © ViewSonic® Corporation, 2005. Alle Rechte vorbehalten.
Macintosh und Power Macintosh sind eingetragene Warenzeichen von Apple Computer, Inc.
Microsoft, Windows, Windows NT und das Windows-Logo sind eingetragene Warenzeichen von
Microsoft Corporation in den USA und anderen Ländern.
ViewSonic, das Logo mit den drei Vögeln, OnView, ViewMatch und ViewMeter sind eingetragene
Warenzeichen von ViewSonic Corporation.
VESA ist ein eingetragenes Warenzeichen der Video Electronics Standards Association. DPMS
und DDC sind Warenzeichen von VESA.

E

NERGY STAR

USA).

NERGY STAR

Als E
STAR®-Richtlinien für Energieeffizienz entspricht.

Haftungsauschluss: ViewSonic Corporation haftet weder für in diesem Dokument enthaltene
technische oder redaktionelle Fehler oder Auslassungen, noch für beiläufig entstandene Schäden
oder Folgeschäden, die auf die Lieferung dieses Materials oder den Betrieb bzw. die Verwendung
dieses Produkts zurückzuführen sind.
Um stetige Produktverbesserung zu gewährleisten, behält sich ViewSonic Corporation das Recht
vor, die technischen Daten des Produkts ohne vorherige Ankündigung zu ändern. Die in diesem
Dokument enthaltenen Informationen können ohne vorherige Ankündigung geändert werden.
Kein Teil dieses Dokuments darf in irgendeiner Form für irgendeinen Zweck ohne die vorherige
schriftliche Zustimmung der ViewSonic Corporation kopiert, reproduziert oder übertragen werden.

®

ist ein eingetragenes Warenzeichen der EPA (Environmental Protection Agency,

®

-Partner stellt ViewSonic Corporation fest, dass dieses Produkt den ENERGY

Produktregistrierung

Um Ihren zukünftigen Anforderungen entgegen zu kommen und weitere Produktinformationen zu
erhalten, sobald sie zur Verfügung stehen, registrieren Sie Ihr Produkt im Internet unter der URL:
www.viewsonic.com. Mit Hilfe des ViewSonic-Assistenten auf der CD-ROM können Sie
außerdem das Registrierungsformular ausdrucken, das Sie dann per Post oder Fax an ViewSonic
schicken können.

Notieren Sie

Produktname:

Modellnummer:
Dokumentnummer:
Seriennummer:
Kaufdatum:

Entsorgung am Ende der Produktnutzungsdauer

Die Lampe in diesem Produkt enthält Quecksilber. Bitte ordnungsgemäß den Bestimmungen der
Umweltgesetze Ihres Aufenthaltsortes nach entsorgen.
ViewSonic möchte zur Erhaltung unserer Umwelt beitragen. Bitte entsorgen Sie nach Ablauf der
Nutzungsdauer dieses Gerät umweltgerecht. Um die TCO '03 Recycling Informationen zu erhalten
besuchen Sie bitte unsere Webseite:

1. USA: www.viewsonic.com/pdf/recyclePlus.pdf

2. Europa: www.viewsoniceurope.com

3. Taiwan: recycle.epa.gov.tw

VP720/b
ViewSonic 17” LCD Display
VS10927
VP720/b-1_UG_DEU Rev. 1A 11-08-05
_______________________________
_______________________________

ViewSonic VP720/VP720b 3

Erste Schritte

Wir gratulieren Ihnen zum Kauf Ihres ViewSonic® LCD display.
Wichtig! Bewahren Sie den Original-Karton und das gesamte Verpackungsmaterial für

zukünftigen Gebrauch auf.
HINWEIS: Das Wort „Windows“ in dieser Bedienungsanleitung bezieht sich auf
die folgenden Betriebssysteme von Microsoft: Windows ’95, Windows NT, Windows ’98,

Windows 2000, Windows Me (Millennium) und Windows XP.

Lieferumfang

Im Lieferumfang des LCD display ist enthalten:

• LCD display Bildschirm

• Stromkabel

• Videokabel

• Audiokabel

• ViewSonic Assistent CD-ROM

• Schneller Anfangsfuhrer

HINWEIS: Auf der CD-Hülle befindet sich die Schnellstart-Anleitung. Auf der CD befinden
sich die Bedienungsanleitungen im PDF-Format sowie die INF/ICM-Dateien zur
Anzeigeoptimierung. Die INF-Datei gewährleistet die Kompatibilität mit den Windows­Betriebssystemen, und die ICM-Datei (Bildfarbenübereinstimmung) garantiert die
einwandfreie Farbwiedergabe auf dem Bildschirm. ViewSonic empfiehlt die Installation beider
Dateien.

Sicherheitshinweise

• Für optimale Sichtbedingungen sollten Sie
mindestens 45 cm vom LC-Display entfernt
sitzen.

• Vermeiden Sie es, den Bildschirm zu
berühren. Hautfett lässt sich nur schwer
entfernen.

• Entfernen Sie auf keinen Fall die hintere
Abdeckung. Im Gerät befinden sich unter
Hochspannung stehende Bauteile. Die
Berührung dieser Teile kann zu schweren
Verletzungen führen.

• Setzen Sie den LC-Display nicht direktem
Sonnenlicht oder anderen Wärmequellen aus.
Platzieren Sie Ihren LC-Display von direktem
Sonneneinfall abgewandt, um Blendeffekte zu
vermeiden.

• Lassen Sie beim Transport des LC-Display
Vorsicht walten.

• Stellen Sie den LC-Display an einem gut
belüfteten Ort auf. Legen Sie keine

Gegenstände auf den LC-Display, die die
Wärmeabstrahlung verhindern könnten.

• Stellen Sie den LC-Display an einem sauberen
und trockenen Platz auf.

• Legen Sie keine schweren Gegenstände auf
den LC-Display, das Videokabel oder das
Netzkabel.

• Wenn Sie Rauchentwicklung, ungewöhnliche
Geräusche oder einen seltsamen Geruch
feststellen, schalten Sie den LC-Display sofort
aus. Setzen Sie sich mit Ihrem Händler oder
mit ViewSonic in Verbindung. Der LC­Display sollte unter solchen Umständen aus
Sicherheitsgründen auf keinen Fall weiter
verwendet werden.

• Sie sollten den LCD-Bildschirm nicht reiben
oder drücken, denn dies könnte zu dauerhafter
Beschädigung des bildschirms führen.

ViewSonic VP720/VP720b 4

Schnellinstallation

1. Netzkabel und WS/GS-Adapter anschließen

2. Videokabel anschließen.

• Der LCD display und der Computer müssen
AUSGESCHALTET sein.

• Das Videokabel zuerst am Computer dann am
LCD display anschließen.

Macintosh-Benutzer: Für Modelle, die älter als
der G3 sind, ist ein Macintosh-Adapter
erforderlich. Schließen Sie den Adapter an den
Computer und anschließend das Videokabel an
den Adapter an.

Um den ViewSonic
bestellen, wenden Sie sich an den Kundendienst
von ViewSonic.

®

-Macintosh-Adapter zu

3. Den LCD Display-Bildschirm und den Com-

puter EINSCHALTEN

Schalten Sie zuerst den LCD display und
anschließend den Computer EIN. Diese
Einschaltreihenfolge (zuerst LCD display, dann
Computer) muss unbedingt beachtet werden.
HINWEIS: Benutzer von Windows werden
unter Umständen dazu aufgefordert, die .INF­Datei zu installieren. Sie befindet sich auf der
CD.

4. Legen Sie die CD-ROM mit dem View-Sonic-

Assistenten in das CD-ROMLaufwerk Ihres
Computers ein.

Befolgen Sie die Anweisungen auf dem
Bildschirm.

Falls Sie über kein CD-ROM-Laufwerk
verfügen, setzen Sie sich bitte mit dem
ViewSonic-Kundendienst in Verbindung.

• Warten Sie, bis die CD-ROM automatisch
gestartet wird.

HINWEIS: Wenn die CD-ROM nicht
automatisch startet: Doppelklicken Sie auf das
CD-ROMSymbol im Windows Explorer und
anschließend auf viewsonic.exe.

• Befolgen Sie die Anweisungen auf dem
Bildschirm.

5. Windows-Benutzer: Taktmodus einstellen

(Auflösung und Bildwiederholfrequenz)

Beispiel: 1280 x 1024 @ 60 Hz.
Anweisungen zum Ändern von Auflösung und

Bildwiederholfrequenz finden Sie im
Benutzerhandbuch zur Grafikkarte Ihres
Computers.

Die Installation ist abgeschlossen.Viel Spaß
mit Ihrem neuen ViewSonic LCD display.

Bereiten Sie sich optimal auf eine
Kundendienstanfrage vor: Drucken Sie diese
Bedienungsanleitung aus und schreiben Sie die
Seriennummer in „Notieren Sie“ auf Seite 3.
(Siehe Rückseite des LCD display.)

Um dieses Produkt online zu registrieren, gehen
Sie zu Ihrer regionalen ViewSonic Website.
Sehen Sie hierzu bitte in der
Kundendiensttabelle in dieser
Bedienungsanleitung nach.

Mit Hilfe des ViewSonic-Assistenten auf der
CDROM können Sie außerdem das
Registrierungsformular ausdrucken, das Sie
dann per Post oder Fax an ViewSonic schicken
können.

Audio EIN

AC IN

Netzkabel

Wechselstromanschluss

(Wandsteckdose)

Computernetzkabel

DVI
D-SUB

ViewSonic VP720/VP720b 5

Querformat/Hochformat

Der LCD display kann sowohl im Querformat als auch im Hochformat betrieben werden.
Um zwischen dem Querformat (Voreinstellung) und dem Hochformat unzuschalten, gehen Sie

folgendermaßen vor:

1. Um die beste Bildqualität zu erzielen, sollten Sie den LCD display Taktmodus einstellen auf
1024 x 1280 @ 60Hz.

2. Heben Sie den LCD display von vorne vorsichtig an, um mehr Platz zu schaffen.

3. Den unteren Rand des LCD display nach außen und von dem Standfuß weg ziehen.

4. Den LCD display von Hand im Uhrzeigersinn um 90° drehen, wie oben gezeigt.

Querformat Hochformat

Zum Heben und Senken des Displays

Das Display kann leicht von Hand gehoben und gesenkt werden. Setzen Sie sich vor das
Display, fassen Sie das Display mit den Handen an den Seiten und ziehen Sie nach oben oder
nach unten. Der Bildschirm musste sich leicht bewegen lassen.

ViewSonic VP720/VP720b 6

Wandinstallation (Option)

Fordern Sie bei ViewSonic® oder Ihrem lokalen Händler den Bausatz für die Wandbefestigung
an. Halten Sie sich an die Anleitungen für die Installation des Standmodells. Um Ihr LC­Display von einem Tischgerät in ein Wandgerät zu verwandeln, gehen Sie folgendermaßen
vor:

Vier
Schraub en
entfernen

1. Strom trennen.

2. Das LCD display mit der Vorderseite auf

ein Handtuch oder eine Decke legen.

3. Entfernen Sie die vier Schrauben von der
Rückplatte.

4. Die im VESA kompatiblen Wandinstalla­tions-Kit enthaltene Halterung (100 mm
x 100 mm Entfernung) anbringen.

5. Den LCD display gemäß den Anleitun­gen des Wandinstallations-Kits an der
Wand befestigen.

ViewSonic VP720/VP720b 7

Benutzung des LCD Display

Taktmodus einstellen

Die Einstellung des richtigen Taktmodus ist wichtig für eine optimale Bildqualität und sorgt
dafür, dass die Augen so wenig wie möglich angestrengt werden.

Der Tak tm odus setzt sich aus der Auflösung (beispielsweise 1280 x 1024) und der
Bildwiederholfrequenz (bzw. Vertikalfrequenz beispielsweise 60 Hz) zusammen. Nehmen
Sie nach der Einstellung des Taktmodus Anpassungen mit Hilfe der OSD­Einstellmöglichkeiten vor.

Um die beste Bildqualität zu erzielen, sollten Sie den LCD display Taktmodus einstellen auf:

VESA 1280 x 1024 @ 60Hz.

So stellen Sie den Taktmodus ein:

1. Legen Sie die Auflösung fest: Klicken Sie mit der rechten Maustaste auf den Desktop von
Windows > Eigenschaften > Einstellungen > stellen Sie die Auflösung ein.

2. Legen Sie die Bildwiederholfrequenz fest: Informationen dazu finden Sie im Benutzer­handbuch zur Grafikkarte Ihres Computers.

WARNUNG: Stellen Sie für die Grafikkarte des Computers die Bildwiederholfrequenz nicht
höher als 85 Hz ein. Eine zu hohe Einstellung kann zu einer dauerhaften Beschädigung des
LCD display führen.

Einstellungen für das OSD und die
Netzschaltersperre

• OSD-Sperre: Die Tasten [1] und Pfeil nach obenS10 Sekunden lang drükken. Wird irgend
eine Taste gedrückt, erscheint die Meldung OSD Lokked (OSD gesperrt) 5 Sekunden lang
auf dem Display.

• Freigeben von OSD: Die Tasten [1] undS(Pfeil nach oben) 10 Sekunden lang drücken.

• Netzschaltersperre: Die Tasten [1] und Pfeil nach untenT10 Sekunden lang drücken.
Drückt man in diesem Modus die Netztaste, wird die Meldung Power Button Locked
(Netztaste gesperrt) 5 Sekunden lang angezeigt. Unabhängig von dieser Einstellung wird
nach einem Stromausfall die Stromzufuhr für den LCD display automatisch wieder
hergestellt, sobald der Strom wieder fließt.

• Stromversorgungstaste Freigeben: Um diesen Modus freizugeben, die Tasten [1]
undT(Pfeil nach unten) 10 Sekunden lang drücken.

ViewSonic VP720/VP720b 8

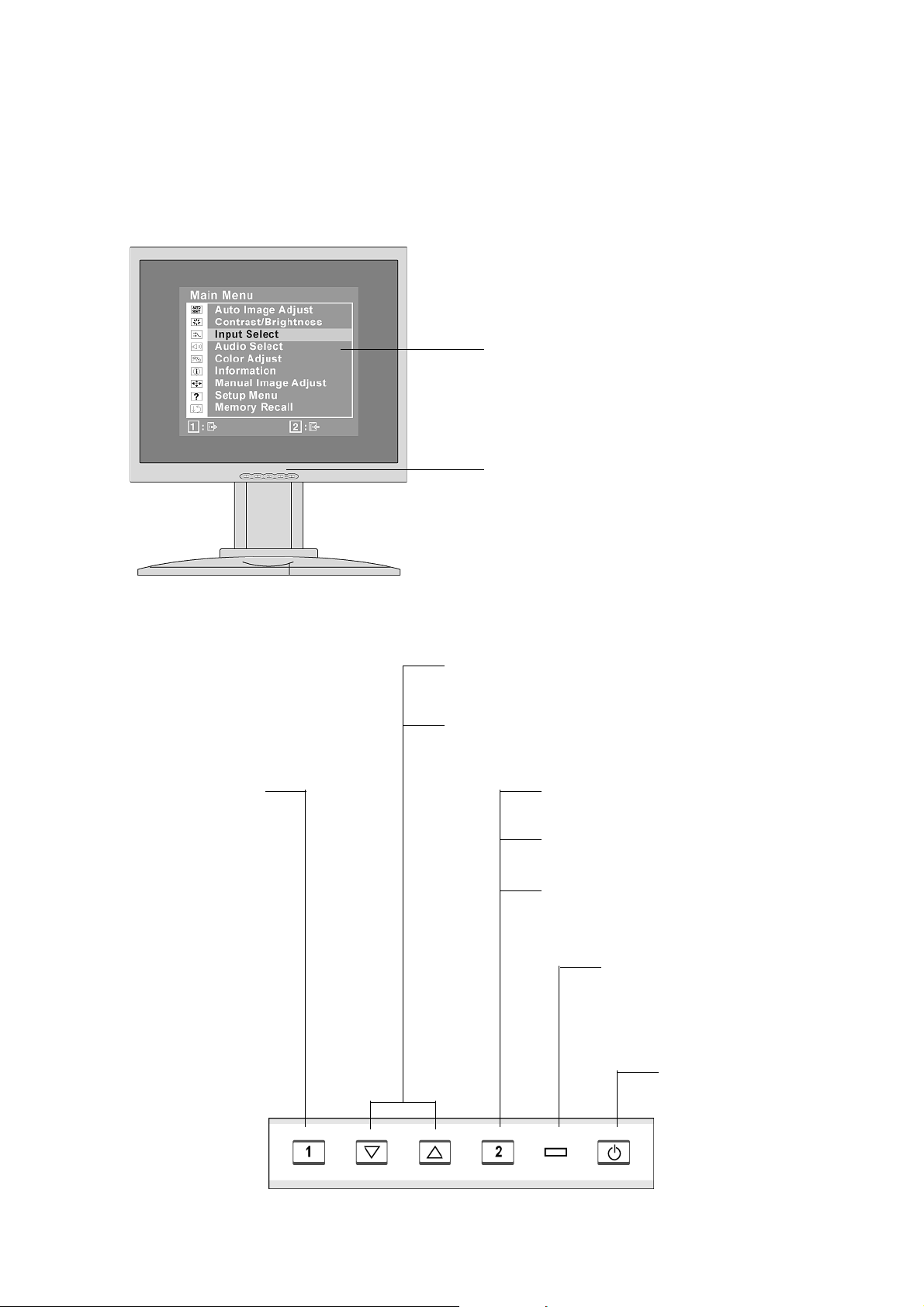

Einstellung der Bildschirmanzeige

Mit Hilfe der Tasten, die sich vorne am Bedienungsfeld des Monitors befinden, können Sie die
OSD-Einstellungen vornehmen, die auf dem Bildschirm angezeigt werden. Die OSD-Einstell­möglichkeiten werden oben auf der nächsten Seite erläutert und sind im Abschnitt „Einstell­möglichkeiten im Hauptmenü“ auf Seite 11 aufgeführt.

Hauptmenü

Mit OSD-Bedientasten

Frontales Bedienungsfeld

hier unten im Detail abgebildet

Zeigt das Hauptmenü

an oder verlässt den

Einstellungsbildschirm

und speichert die

Einstellungen

Blättert durch die Menüoptionen und regelt die
jeweils angezeigte Einstellung.

Erhöht und verringert die Lautstärke und schaltet
die Audio-Wiedergabe stumm.

Zeigt den Einstellungsbildschirm für
die ausgewählte Steuerung an.
Dient auch zum Umschalten zwischen
zwei Einstellungsbildschirmen bei ein­igen Anzeigen.
Dient auch zum Umschalten zwischen

analogen und digitalen.

Bereitschaftsanzeige
Grün = EIN

Orange = Stromsparmodus

Standby
Stromversorg ung
Ein/Ausf

ViewSonic VP720/VP720b 9

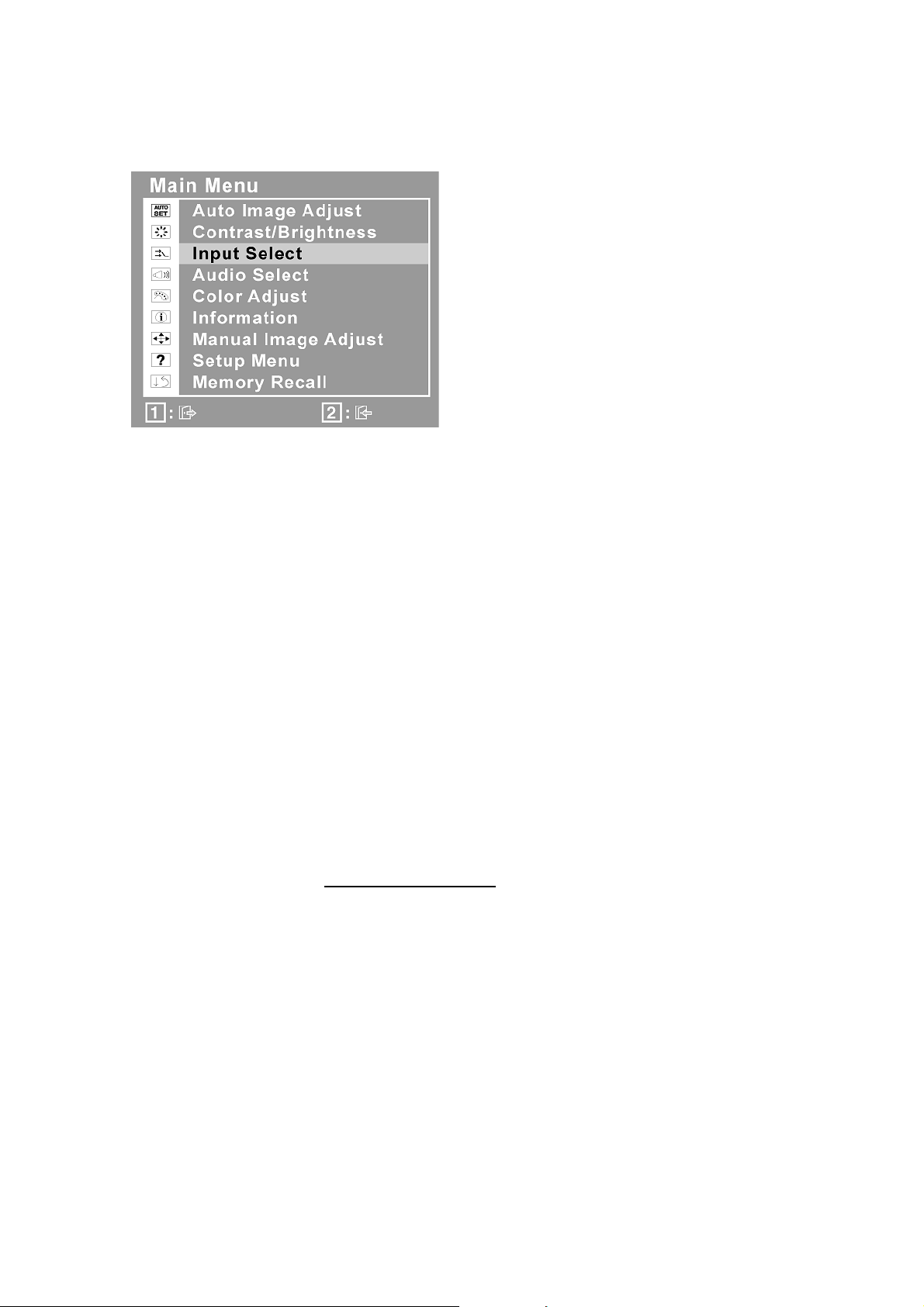

Zur Einstellung des angezeigten Bilds gehen Sie folgendermaßen vor:

1. Drücken Sie auf Taste [1], um das Hauptmenü aufzurufen.

HINWEIS: Die OSD-Menüs und Einstellungsbildschirme werden automatisch nach etwa 15

Sekunden wieder ausgeblendet. Das kann über die OSD Zeitintervall- Einstellungen im Setup­Menü eingestellt werden.

2. Zum Markieren einer Einstellung, die angepasst werden soll, drücken SieSoderT, um in
beide Richtungen durch das Hauptmenü zu blättern.

3. Nach Markierung der Einstellungsoption die Taste [2] drücken. Ein Einstellungsbildschirm
erscheint so wie der hier unten für die ausgewählte Einstellung gezeigte Bildschirm.

4. Um die Einstellung anzupassen, die Tasten Nach obenSoder Nach untenTdrücken.

5. Zum Speichern der Einstellungen und zum Verlassen des Menüs die Taste [1] zwei Mal

drücken.

Folgende Tipps können dabei helfen, die Bildschirmanzeige zu optimieren:

• Die Grafikkarte Ihres Computers so einstellen, dass sie ein Videosignal mit einer Auflösung
von 1280 x 1024 @ 60Hz an das LC-Display ausgibt. (Anweisungen zum „Ändern der
Bildwiederholfrequenz“ finden Sie im Benutzerhandbuch der Grafikkarte Ihres
Computers.)

• Falls erforderlich, können Sie mit H POSITION und V POSITION kleine Anpassungen
vornehmen, bis das Bild vollständig sichtbar ist. (Der schwarze Rand um den Bildschirm
sollte nicht den beleuchteten „aktiven Bereich“ des LC-Displays berühren.

ViewSonic VP720/VP720b 10

Einstellmöglichkeiten im Hauptmenü

Die nachfolgend aufgeführten Menü-Optionen können mit Hilfe der Nach-oben- bzw. Nach­unten-TastenSundTeingestellt werden.

Einstel­lung Explanation

Auto Image Adjust (Autom. Anpassung) stellt automatisch die Bildgröße ein,
zentriert das Bild und nimmt Feineinstellungen des Videosignals vor, um
Welligkeit und Verzerrungen zu vermeiden. Die Taste [2] drücken, um ein
schärferes Bild zu erhalten.

HINWEIS: Auto Image Adjust arbeitet mit den meisten Videokarten
zusammen. Sollte diese Funktion mit Ihrem LC-Display Probleme verursachen,
verringern Sie die Bildwiederholfrequenz auf 60 Hz und stellen Sie die
Auflösung auf den Vorgabewert ein.

Contrast (Kontrast) reguliert den Unterschied zwischen dem
Bildschirmhintergrund (Schwarzwert) und dem Vordergrund (Weißwert).

Brightness (Helligkeit) reguliert die Helligkeit des Bildschirmhintergrunds
(Schwarzwert).

Input Select (Eingabeauswahl) schaltet zwischen einem analogen und einem
digitalen Videosignal um.

Audio Adjust (Toneinstellung) erhöht und verringert die Lautstärke und
schaltet die Audio-Wiedergabe stumm.

ViewSonic VP720/VP720b 11

.Control Explanation

Color Adjust (Farbeinstellungen) stellt mehrere Farboptionen zur Verfügung:
Voreingestellte Farbtemperaturen sowie User Color (Benutzereinstellung),
womit Sie die Farben Rot (R), Grün (G) und Blau (B) individuell einstellen
können). Die werkseitigen Einstellungen für dieses Produkt sind 6500K (6500
Kelvin).

sRGB - sRGB wird mehr und mehr zum Industriestandard für die
Farbverwaltung. Viele der neuen Anwendungen unterstützen sRGB bereits. Bei
Aktivierung dieser Einstellung werden Farben auf der LCD-Anzeige
originalgetreuer dargestellt. Die Aktivierung der sRGB-Einstellung führt dazu,
dass die Einstellungen für Helligkeit und Kontrast deaktiviert werden.

9300K - Fügt Blau zum Bild hinzu, um ein kälteres Weiß zu erhalten (wird bei
den meisten Büroeinstellungen mit Leuchststofflampen verwendet).

7500K - Fügt Blau zum Bild hinzu, um ein kälteres Weiß zu erhalten (wird bei
den meisten Büroeinstellungen mit Leuchststofflampen verwendet).

6500K - Fügt Rot zum Bild hinzu, um ein wärmeres Weiß und ein satteres Rot
zu erhalten.

5400K - Fügt Grün zum Bild hinzu, um eine dunklere Farbe zu erhalten.

5000K - Fügt Blau und Grün zum Bild hinzu, um eine dunklere Farbe zu

erhalten.

User Color (Benutzereinstellung) Individuelle Einstellungen für die Farben
Rot, (R), Grün (G) und Blau (B).

1. Um die Farbe auszuwählen (R, G oder B), die Taste [2] drükken.

2. Um die ausgewählte Farbe anzupassen,SoderTdrücken.
Wichtig: Wählen Sie die Option RECALL im Hauptmenü, wird das Produkt

auf einen voreingestellten Taktmodus eingestellt, die Farben werden auf die
Werkeinstellungen von 6500K zurück gesetzt.

ViewSonic VP720/VP720b 12

Control Explanation

Information (Informationen) Zeigt den Taktmodus (Video-Eingangssignal)
dder von der Grafikkarte Ihres Computers kommt, die LCD-Modellnummer, die
Seriennummer und die ViewSonic-Website URL an. Anleitungen zum Ändern
der Auflösung und der Bildwiederholfrequenz (Vertikalfrequenz) finden Sie in
der Bedienungsanleitung Ihrer Grafikkarte.

HINWEIS: VESA 1280 x 1024 @ 60 Hz (empfohlen) bedeutet, dass die
Auflösung 1280 x 1024 und die Bildwiederholfrequenz 60 Hertz beträgt.

Manual Image Adjust (Manuelle Bildanpassung) zeigt das Menü für die
manuelle Einstellung des Bildes an.

H./V. Position (Horizontale/Vertikale Position) verschiebt das Bild nach links
oder rechts, nach oben oder nach unten.

H. Size (Horizontale Größe) ändert die Breite des angezeigten Bilds.

Fine Tune (Feineinstellung) Feineinstellung für die Bildschärfe durch

Ausrichtung des hell unterlegten Textes und/oder der Grafikzeichen.

Sharpness (Schärfe) passt die Klarheit und Schärfe des Monitorbildes an.

ViewSonic VP720/VP720b 13

Control Explanation

Setup Menu (Menü Einstellungen) ruft folgendes Display auf.

Language Select (Sprache) ermöglicht die Wahl verschiedener Sprachen für

die Menüs und Einstellungsbildschirme.

Resolution Notice (Anmerkung zur Auflösung) aktiviert oder deaktiviert
diese Anmerkung.

OSD Position ermöglicht das Verschieben der Bildschirmmenüs und
Einstellungsbildschirme.

OSD Timeout (OSD Einblendzeit) stellt die Dauer ein, für die ein On-Screen­Bildschirm angezeigt wird. Bei einer Einstellung von “15 Sekunden”, z. B.,
verschwindet der Bildschirm, wenn eine Option nicht innerhalb von 15
Sekunden gewählt wird.

OSD Background (OSD Hintergrund) ermöglicht das Ein-und Ausschalten
des OSD-Hintergrunds.

Memory Recall (Zurücksetzen) stellt die werkseitigen Voreinstellungen
wieder her, wenn der Monitor in einem der in dieser Bedienungsanleitung
aufgeführten werkseitig voreingestellten Taktmodi betrieben wird.

Ausnahme: Dieses Bedienelement hat keine Auswirkungen auf die
Änderungen, die mit dem Bedienelement “User Color” (Benutzerfarbe), sowie
auf die Einstellungen für “Language” (Sprache) und “Power Lock”
(Blockierung).

ViewSonic VP720/VP720b 14

Weitere Informationen

Technische Daten

LCD Type

Farbfilter
Glasoberfläche

Eingangssigna Video Sync

Digitalen

Audioeingang Lautsprecher

anschluss

Kompatibilität PC

Macintosh

Auflösung Empfohlen und

unterstützt

Stromversorgung Spannung 100-240 V Wechselstrom, 50/60 Hz (automatische Umschaltung)

Bildschirmfläche Abtastfläche 337.9 mm (H) x 270.3 mm (V)

1

17 Zoll (effektiv sichtbare Bilddiagonale),
TFT (Dünnfilmtransistor), Aktiv-Matrix-SXGA LCD,
0,264 mm Pixelabstand
RGB-Vertikalstreifen
Antireflexionsbeschichtung

RGB Analog (0,7/1,0 Vp-p, 75 Ohm)
Composite Sync, Separate Sync, Sync on Green
f

:30-82 kHz, fv:50-85 Hz

h

TMDS
f

:30-82 kHz, fv:50-85 Hz

h

1x2 Watt

bis zu 1280 x 1024 (non-interlaced, ohne Zeilensprungverfahren)
Power Macintosh: bis zu 1280 x 1024

1280 x 1024 @ 60, 75 Hz
1024 x 768 @ 60, 70, 72, 75 Hz
800 x 600 @ 56, 60, 72, 75 Hz
640 x 480 @ 60, 75 Hz
720 x 400 @ 70 Hz

Betriebsbedingun
gen

LagerbedingungenTemperatur

Abmessungen Physisch

Gewicht Netto

Vorschriften BSMI, CCC, MIC, PSB, C-Tick, CE, GS, Ergo, Gost-R/Hygienic,

Stromsparmodi Ein

Voreingestellter Taktmodus (Voreingestellt für VESA® 1280 x 1024 @ 60 Hz)
Warnung: Die Bildwiederholfrequenz der Grafikkarte des Computers darf nicht höher als angegeben eingestellt

werden, da der LCD display-Monitor andernfalls dauerhaft beschädigt werden kann.

1

Für Macintosh Computer, die älter als der G3 sind, ist ein ViewSonic®, Macintosh-Adapter erforderlich. Wenden

Sie sich für die Bestellung des Adapters an ViewSonic.

Temperatur
Luftfeuchtigkeit
Höhe

Luftfeuchtigkeit
Höhe

Nur LC-Display

Nur LC-Display

Aus

0° C to + 40° C
10% bis 90% (keine Kondensation)
bis 3,000 m

-20° C to + 60° C
10% bis 90% (keine Kondensation)
bis 12,000 m

376 mm (B) x 463 mm (H) x 229 mm (T)
376 mm (B) x 320 mm (H) x 68 mm (T)

5.4 kg

3.7 kg

SASO, TCO'03, UL/cUL, FCC-B, ICES-B, NOM, TUV-S,
E

NERGY STAR

Normal (grüne LED)
<1W (orangefarbene LED)

®

, ENERGY

ViewSonic VP720/VP720b 15

Fehlersuche

Kein Strom

• Stellen Sie sicher, dass die Netztaste (bzw. der Netzschalter) eingeschaltet ist.

• Stellen Sie sicher, dass das Netzkabel ordnungsgemäß an den LCD display angeschlossen
ist.

• Schließen Sie ein anderes Elektrogerät (z. B. ein Radio) an der Steckdose an, um
sicherzustellen, dass die richtige Stromspannung gespeist wird.

Strom vorhanden, aber kein Bild

• Stellen Sie sicher, dass das zusammen mit dem LCD display gelieferte Videokabel richtig
an den Videoausgang auf der Rückseite Ihres Computers angeschlossen ist. Falls das andere
Ende des Videokabels nicht fest mit dem LCD display verbunden ist, schließen Sie es am
LCD display an.

• Stellen Sie die Helligkeit und den Kontrast ein.

• Für Macintosh-Modelle, die älter als der G3 sind, ist ein Macintosh-Adapter erforderlich.

Falsche oder verfälschte Farben

• Sollte eine Farbe (Rot, Grün oder Blau) fehlen, überprüfen Sie, ob das Videokabel richtig
angeschlossen ist. Lockere oder gebrochene Stifte im Kabelanschluss könnten eine
fehlerhafte Verbindung verursachen.

• Schließen Sie den LCD display an einen anderen Computer an.

• Wenn Sie eine ältere Grafikkarte benutzen, wenden Sie sich an ViewSonic®, um einen
Nicht-DDC-Adapter zu erhalten.

Die Tasten des Bedienungsfelds funktionieren nicht

• Drücken Sie nicht mehrere Tasten gleichzeitig.

ViewSonic VP720/VP720b 16

Kundendienst

Für technische Unterstützung oder Kundendienst für Ihr Gerät sehen Sie bitte in der unten
stehenden Tabelle nach, oder wenden Sie sich an Ihren Händler.

HINWEIS: Sie benötigen die Seriennummer Ihres Geräts.

Land/Region Website T = Telefone

Deutschland www.viewsoniceurope.com/de T= 0696 630 8051
Übrige deutschsprachige

Regionen in Europa

www.viewsoniceurope.com Wedden Sie sich and lhren Fachändler

ViewSonic VP720/VP720b 17

Reinigung des LCD Display

• STELLEN SIE SICHER, DASS DER LCD DISPLAY AUSGESCHALTET IST.

• SPRÜHEN ODER GIESSEN SIE NIE FLÜSSIGKEIT DIREKT AUF DEN
BILDSCHIRM ODER DAS GEHÄUSE.

So reinigen Sie den Bildschirm:

1. Wischen Sie den Bildschirm mit einem sauberen, weichen, fusselfreien Tuch ab. Dadurch
werden Staub und andere Partikel entfernt.

2. Wenn der Bildschirm noch nicht sauber ist, wischen Sie ihn mit einem sauberen, weichen,
fusselfreien Tuch ab, auf das Sie eine kleine Menge eines ammoniakfreien und keinen
Alkohol enthaltenden Glasreinigers gegeben haben.

So reinigen Sie das Gehäuse:

1. Benutzen Sie ein weiches, trockenes Tuch.

2. Wenn das Gehäuse noch nicht sauber ist, wischen Sie es mit einem sauberen, weichen, fus-

selfreien Tuch ab, auf das Sie eine kleine Menge eines nicht scheuernden, ammoniakfreien
und keinen Alkohol enthaltenden Reinigungsmittels gegeben haben.

Haftungsausschluss:

• ViewSonic® empfiehlt, für die Reinigung des LCD display keine Reinigungsmittel auf
Ammoniak- oder Alkoholbasis zu verwenden. Einige chemische Reinigungsmittel können
den Bildschirm und/oder das Gehäuse des LCD display beschädigen.

• ViewSonic haftet nicht für Schäden, die durch die Verwendung von Reinigungsmitteln auf
Ammoniak- oder Alkoholbasis entstanden sind.

ViewSonic VP720/VP720b 18

Eingeschränkte Garantie

VIEWSONIC® LC-DISPLAY

Garantieumfang:

ViewSonic gewährleistet, dass die Produkte während des Garantiezeitraums frei von Material-und Herstellungsfehlern sind.
Wenn ein Produkt während des Garantiezeitraums Material- oder Herstellungsfehler aufweist, wird ViewSonic nach eigenem
Ermessen das Produkt entweder reparieren oder durch ein vergleichbares Produkt ersetzen. Ersatzprodukte oder -teile können
reparierte oder überholte Teile und Komponenten enthalten.

Gültigkeitsdauer der Garantie:

Alle Bestandteile des ViewSonic LC-Display einschließlich der Lichtquelle haben eine Garantielaufzeit von drei (3) Jahren;
die Garantielaufzeit für jegliche Verarbeitung beträgt ebenfalls von drei (3) Jahr, gerechnet ab Datum des Ersterwerbs.

Die Garantie gilt für folgende Personen:

Diese Garantie gilt nur für den Ersterwerb durch den Endverbraucher.

In folgenden Fällen wird keine Garantie übernommen:

1. Bei Produkten, deren Seriennummer unkenntlich gemacht, geändert oder entfernt wurde.

2. Bei Schäden, Beeinträchtigungen oder Fehlfunktionen mit folgenden Ursachen:
a. Unfall, missbräuchliche Verwendung, Fahrlässigkeit, Feuer, Wasser, Blitzschlag oder andere Naturereignisse,

unerlaubte Änderungen am Produkt, Nichtbefolgen der dem Produkt beiliegenden Anweisungen.
b. Reparatur oder der Versuch einer Reparatur durch nicht von ViewSonic autorisierte Personen.
c. Durch den Transport verursachte Schäden am Produkt.
d. Abbau oder Aufstellen des Produkts.
e. Nicht im Produkt selbst liegende Ursachen wie Stromschwankungen oder Stromausfall.
f. Verwendung von Ersatzteilen, die nicht den technischen Daten von ViewSonic entsprechen.
g. Normale Abnutzung und Verschleiß.
h. Andere Gründe, die nicht in Zusammenhang mit einem Fehler am Produkt stehen.

3. Jedes Produkt, das einen Zustand aufweist, der allgemein als “eingebranntes Bild“ bezeichnet wird, was durch die Anzeige
eines statischen Bildes über einen längeren Zeitraum verursacht wird.

4. Kosten für den Abbau, den Aufbau und die Einrichtung durch den Kundendienst.

Inanspruchnahme des Kundendienstes:

1. Informationen zu Wartungsleistungen im Rahmen der Garantie erhalten Sie beim Kundendienst von ViewSonic. Halten
Sie die Seriennummer des Produkts bereit.

2. Wenn Sie im Rahmen der Garantie Wartungsleistungen in Anspruch nehmen möchten, müssen Sie (a) den mit Datum
versehenen Kaufbeleg, (b) Ihren Namen, (c) Ihre Adresse, (d) eine Beschreibung des Problems und (e) die Seriennummer
des Produkts vorlegen.

3. Bringen Sie das Produkt in der Originalverpackung zu einem von ViewSonic autorisierten Kundendienstzentrum oder zu
ViewSonic. Die Versandkosten werden von Ihnen getragen.

4. Weitere Informationen oder die Adresse eines Kundendienstzentrums von ViewSonic in Ihrer Nähe erhalten Sie von
ViewSonic.

Einschränkung stillschweigender Garantien:

Abgesehen von den in dieser dokumentation aufgeführten gewährleistungsansprüchen werden alle weiteren impliziten oder
expliziten garantieansprüche, einschliesslich der impliziten garantie der marktgängigkeit und der eignung für einen
bestimmten zweck, ausgeschlossen.

Ausschluss von Schadensersatzansprüchen:

Die haftung von viewsonic ist auf die kosten für die reparatur oder den ersatz des produkts beschränkt. Viewsonic übernimmt
keine haftung für:

1. Sachschäden, die durch produktfehler verursacht wurden, schäden durch hindernisse, verlust des produkts, zeitverlust,
entgangenen gewinn, entgangene geschäfte, vertrauensschäden, störungen von geschäftsbeziehungen sowie andere
wirtschaftliche verluste, auch bei kenntnis der möglichkeit solcher schäden.

2. Jegliche andere neben-, folge- oder sonstige schäden.

3. Ansprüche gegen den kunden durch dritte.

Auswirkung nationaler Gesetze:

Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben möglicherweise auch andere Rechte, die je nach Land verschieden sein
können. Einige Länder gestatten die Einschränkung stillschweigender Garantien und/oder den Ausschluss von Neben- oder
Folgeschäden nicht. Die obigen Einschränkungen treffen daher unter Umständen nicht auf Sie zu.

Verkäufe außerhalb der USA und Kanadas:

Informationen über Garantie- und Dienstleistungen für ViewSonic-Produkte, die außerhalb der USA und Kanadas verkauft
wurden, erhalten Sie direkt von ViewSonic oder einem ViewSonic-Händler vor Ort.

Warranty_VSLCD 1 of 1

4.3: ViewSonic LCD Warranty Rev. 1c Release Date: 03-31-05

ViewSonic VP720/VP720b 19
