VP3881a
TM
Megjelenítő
Felhasználói útmutató
Típusszám: VS16980
Cikkszám: VP3881a
Köszönjük, hogy a ViewSonic® mellett döntött
A ViewSonic® a vizuális megoldások világvezető gyártójaként mindent megtesz
annak érdekében, hogy a technológiai fejlődés, az innováció és az egyszerűség terén
felülmúlja a világ várakozásait. A ViewSonic® munkatársaiként azt gondoljuk, hogy a
termékeink pozitív hatással lehetnek a világra, és biztosak vagyunk benne, hogy az
Ön által választott ViewSonic® termék jó szolgálatot fog tenni.
Még egyszer köszönjük, hogy a ViewSonic® termékét választotta!
2
Biztonsági óvintézkedések
A monitor használata előtt olvassa el az alábbi biztonsági óvintézkedéseket.
• Tartsa ezt a felhasználói útmutatót biztonságos helyen, hogy a későbbiekben
bármikor hivatkozni tudjon rá.
• Olvassa el az összes figyelmeztetést, és tartsa be az összes utasítást.
• Üljön legalább 45 cm távolságra a monitortól.
• Hagyjon legalább 10 cm szabad helyet a monitor körül a megfelelő szellőzés
biztosítása érdekében.
• Tegye a monitor jól szellőző helyre. Ne tegyen olyan tárgyat a monitorra, amely
akadályozza a hőleadást.
• Ne használja a monitort víz közelében. A tűz vagy áramütés kockázatának
csökkentése érdekében ne tegye ki a monitort nedvesség hatásának.
• Ügyeljen arra, hogy a monitort ne érje közvetlen napfény vagy más tartós
hőhatás.
• A monitort ne használja olyan hőforrások, például radiátorok, fűtőnyílások,
tűzhelyek vagy más berendezések közelében (az erősítőket is beleértve), amelyek
hatására a monitor hőmérséklete veszélyes szintre emelkedhet.
• A külső burkolat tisztításához egy puha, száraz ruhadarabot használjon. További
tudnivalókért lásd a jelen kézikönyv „Karbantartás” fejezetét.
• Kerülje a képernyő érintését, mivel az érintések miatt olaj gyűlhet össze a
képernyőn.
• Ne érjen hozzá éles vagy kemény tárgyakkal a képernyő felületéhez, mivel a
képernyő megsérülhet.
• Ne helyezze az eszközt szövetre vagy egyéb anyagra, amely a termék és az alatta
lévő bútor között lehet.
• A monitor mozgatásakor vagy áthelyezésekor ügyeljen arra, hogy ne ejtse le a
monitort, és a monitor ne ütődjön hozzá más tárgyakhoz.
• Ne tegye a monitort egyenetlen vagy instabil felületre. A monitor leeshet vagy
felborulhat, ami személyi sérülést vagy hibás működést eredményezhet.
• Ne tegyen nehéz tárgyakat a monitorra és a csatlakozókábelekre.
• Mindig az eszköz gyártója által ajánlott szekrényt, állványt vagy telepítési módot
használjon.
• Mindig az eszközt biztonságosan megtartani képes bútorzatot használjon.
• Mindig győződjön meg arról, hogy az eszköz nem nyúlik túl az alatta lévő
bútoron.
• Ne helyezze az eszközt magas bútorra (pl. szekrényre vagy könyvespolcra,
anélkül, hogy mind a bútort, mind pedig az eszközt nem rögzítették volna
megfelelő tartóhoz.
• Mindig oktassák ki a gyermekeket, mekkora veszélyt jelent felmászni bútorokra
az eszköz vagy a kapcsolódó berendezések elérése érdekében.
• Ne helyezze el a monitort olyan helyen, ahol gyermekek jelenléte
3
valószínűsíthető.
• Ne helyezzen el olyan tárgyakat, pl. játékokat vagy távvezérlőket az eszközre,
amelyek arra késztethetik a gyermekeket, hogy felmásszanak az eszközre vagy a
bútorra, amelyre a terméket helyezték.
• Füst, szokatlan zaj vagy furcsa szagok észlelése esetén azonnal kapcsolja ki
a monitort, és vegye fel a kapcsolatot a viszonteladóval vagy a ViewSonic®
vállalattal. A monitor további használata ilyen esetekben veszélyesnek minősül.
• Ne próbálja megkerülni vagy megszüntetni a polarizált vagy földelt típusú
csatlakozódugó biztonsági funkcióit. A polarizált csatlakozódugón két penge
található, amelyek közül az egyik szélesebb a másiknál. A földelt típusú
csatlakozódugó két pengével és egy harmadik földelővillával van kialakítva.
A széles penge és a harmadik csatlakozóvilla biztonsági célokat szolgál. Ha
a csatlakozódugó nem illeszkedik megfelelően az aljzatba, szerezzen be egy
tápegységet, és ne erőltesse bele az aljzatba a dugót.
• Hálózati aljzatba való csatlakoztatás esetén ne távolítsa el a földelővillát. Kérjük,
ügyeljen arra, hogy a földelővillák soha ne legyenek eltávolítva.
• Az eszközhöz csatlakoztatott vezetékeket és kábeleket mindig vezesse a
megfelelő helyen, nehogy megbotoljanak bennük, illetve meghúzzák vagy
megragadják azokat.
• Ügyeljen arra, hogy a tápkábelre ne lépjen rá, és a kábel ne törjön meg,
különösen a csatlakozódugónál, illetve azon a ponton, ahol a kábel csatlakozik a
monitorhoz. Mindenképpen olyan hálózati aljzatot használjon, amely a monitor
közelében van, és könnyen elérhető.
• Ha a monitort hosszú ideig nem használja, húzza ki a csatlakozót az elektromos
aljzatból.
• Kérjük, ellenőrizze, megfelelő-e az épületbe telepített áramelosztó rendszer. A
rendszer megszakítója 120 V/240 V, 20 A értékű legyen.
• Csak a gyártó által meghatározott kiegészítőket és tartozékokat (pl. kocsikat,
állványokat, konzolokat vagy asztalokat) használjon.
• Kocsi használata esetén legyen óvatos, amikor a kocsit és a monitort
együtt mozgatja, hogy ne következzen be személyi sérülés egy
esetleges felborulás miatt.
• Minden javítást bízzon szakemberre. Javításra akkor van szükség, ha a monitor
bármilyen módon megsérül, például az alábbi esetekben:
ha a tápkábel vagy a csatlakozódugó megsérült.
ha a monitor felületére folyadék ömlött, vagy a monitor belsejébe idegen
tárgy került.
ha a monitort nedvesség érte.
ha a monitor nem a megszokott módon működik, vagy a monitort leejtették.
• Fülhallgatók és fejhallgatók használata esetén állítsa a hangerőt megfelelő
szintre, mivel ellenkező esetben halláskárosodás következhet be.
4
• A kijelző falhoz vagy szilárd tárgyhoz zsinór vagy egyéb módszer használatával
történő rögzítése segít megtámasztani a kijelzőt, és megelőzi a kijelző leesését.
Érintkező felület
Felület-
Csavarok tulajdonságai és
Nyílás (Sz x Ma)
(Sz x Ma x Mé)
nyílás
mennyisége
M4 x 10 mm
100 x 100 mm 115 x 115 x 2,6 mm Ø 5 mm
4 db
VESA falra akasztáshoz szükséges furat
VESA wall mounng hole
MEGJEGYZÉS:
• A tartóeszköznek/zsinórnak 100N erőt kell elbírnia.
• Győződjön meg arról, hogy a zsinór ki van egyenesítve és feszes. Az eszköz
hátuljának a fal felé kell néznie biztosítandó, hogy az eszköz külső erő
hatására nem tud megdőlni.
• Győződjön meg arról, hogy a kijelző nem dől meg külső erő hatására annak
bármilyen beállított magassága, illetve elforgatási szöge mellett.
• Ha megtartja a meglévő kijelzőt, és áthelyezi azt, a fenti szempontok ugyanúgy
alkalmazandók.
5
Tartalom
Biztonsági óvintézkedések ........................................... 3
Bevezető ..................................................................... 8
A csomag tartalma ..................................................................................................8
A termék áttekintése ..............................................................................................9
Kezdeti beállítás ........................................................ 10
Az állvány felszerelése ..........................................................................................10
Fali rögzítés ...........................................................................................................12

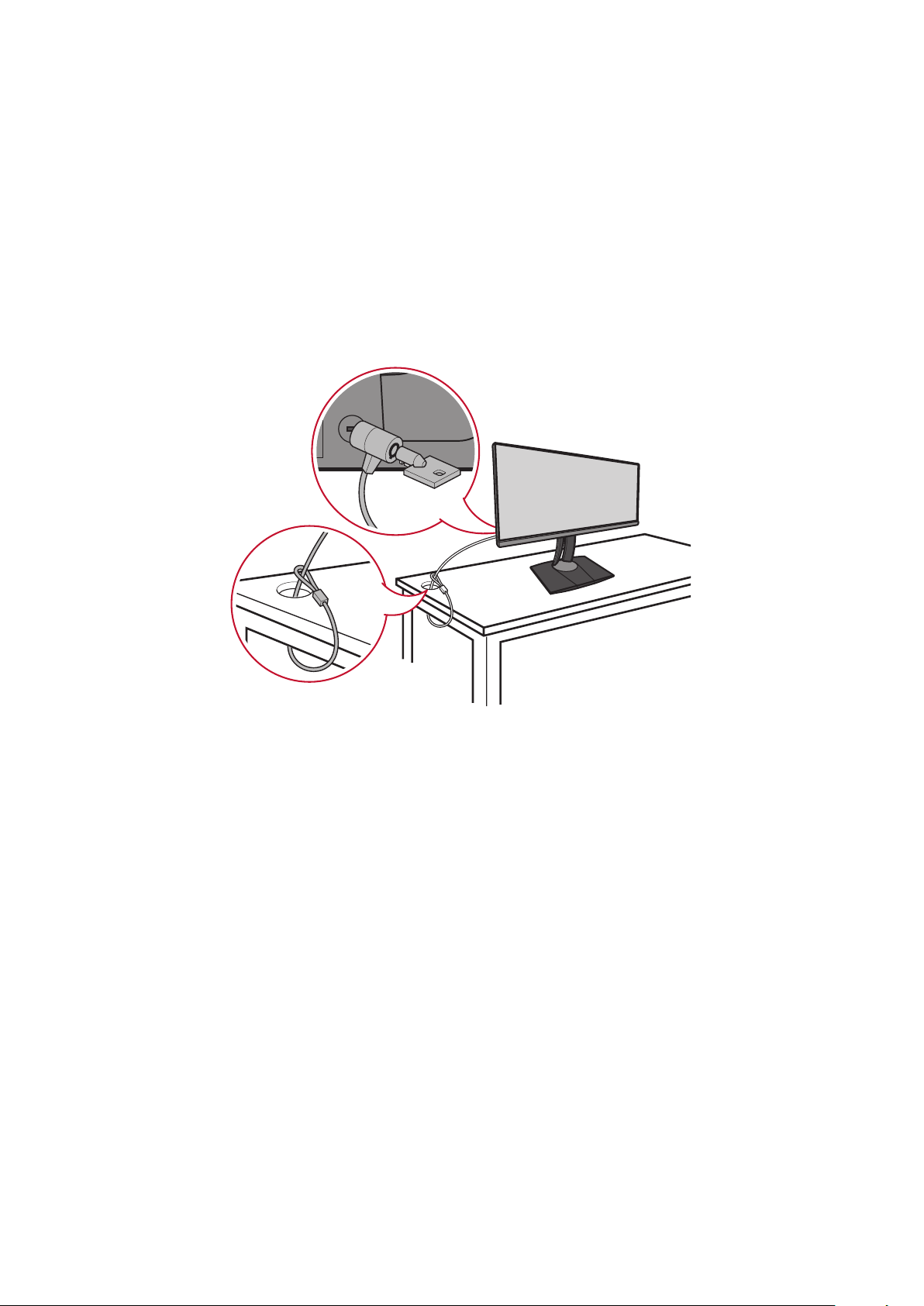

A biztonsági nyílás használata ..............................................................................14
Csatlakoztatások elvégzése ....................................... 15
Csatlakoztatás az áramforráshoz ..........................................................................15
Külső eszközök csatlakoztatása ............................................................................16
HDMI-csatlakozás .................................................................................................. 16
DisplayPort-csatlakozás ......................................................................................... 17
USB-kapcsolat ........................................................................................................ 18
Ethernet-kapcsolat ................................................................................................ 19
A monitor használata ................................................ 20
A megtekintési szög beállítása ..............................................................................20
Magasság beállítása .............................................................................................. 20
Dőlésszög beállítása .............................................................................................. 21
Forgatási szög beállítása ........................................................................................ 22
A monitor be- és kikapcsolása ..............................................................................23
A kezelőpanelen lévő gombok használata ............................................................24
Gyorsmenü ............................................................................................................ 24
Gyorsgombok ........................................................................................................ 26
A beállítások konfigurálása ...................................................................................29
Általános műveletek .............................................................................................. 29
A képernyőn megjelenő (OSD) menü felépítése ................................................... 32

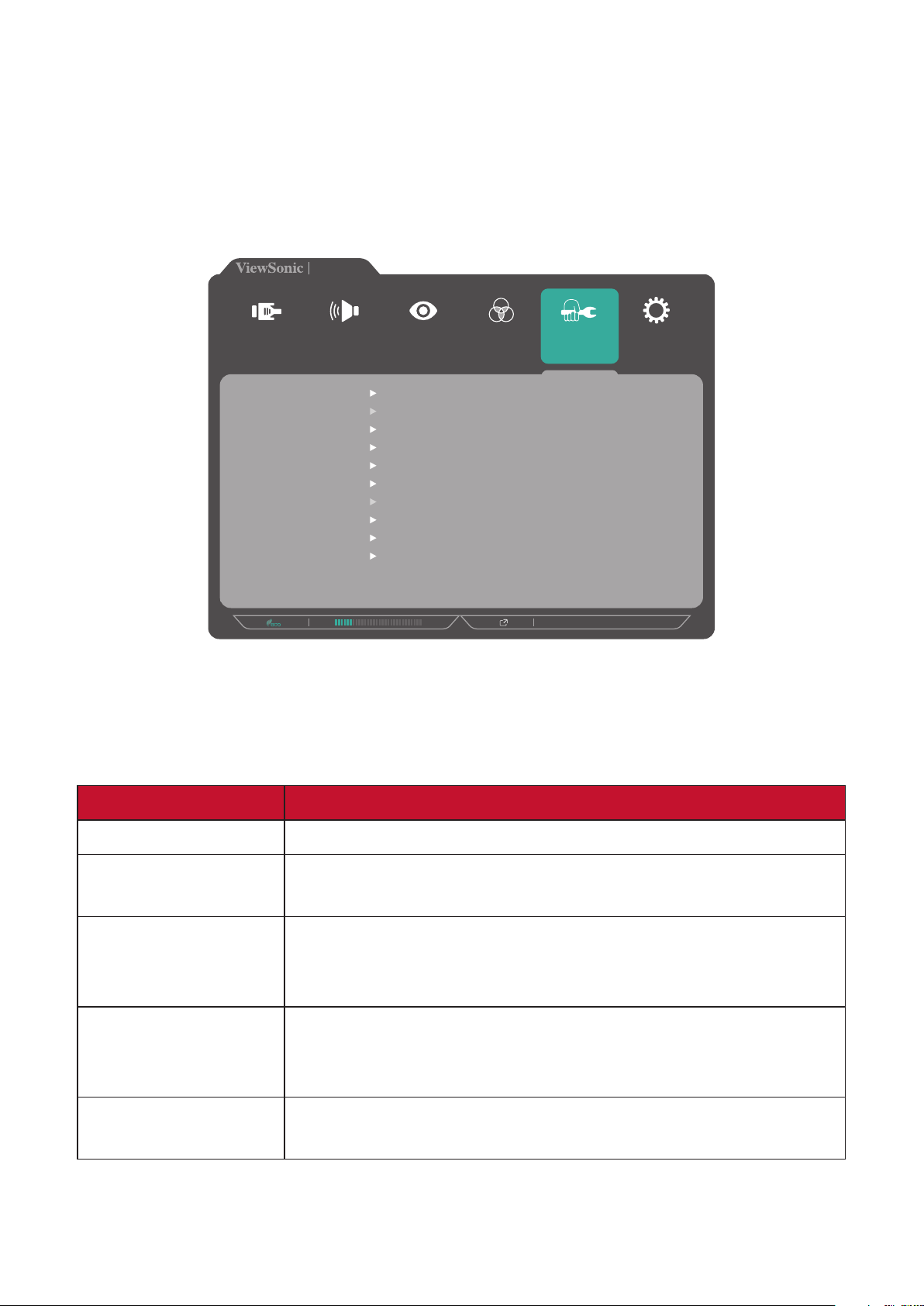

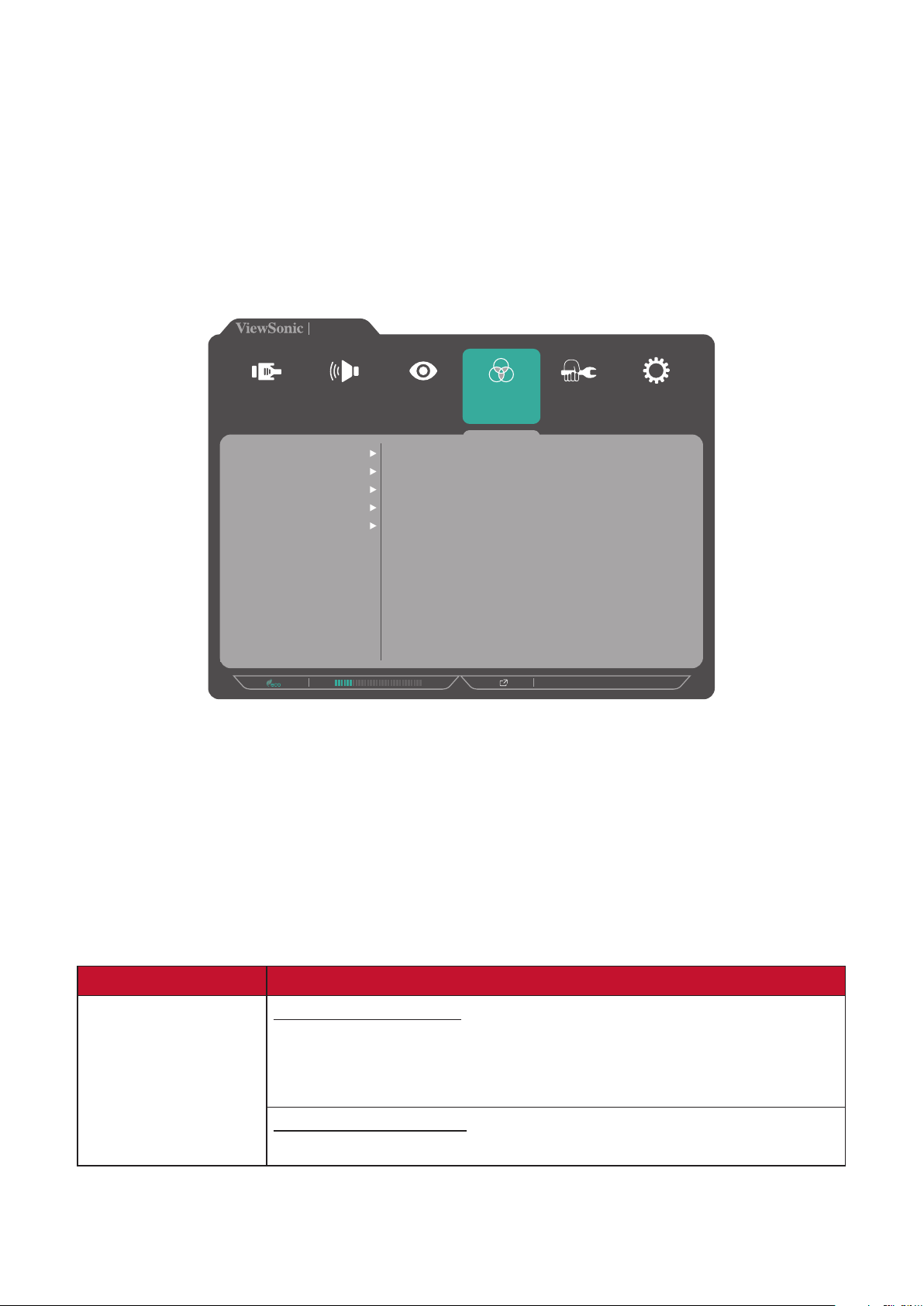

Menübeállítások .................................................................................................... 41
6
Speciális funkciók és beállítások ................................ 53
HDR10 (Nagy dinamikatartomány) .......................................................................53
KVM ......................................................................................................................54

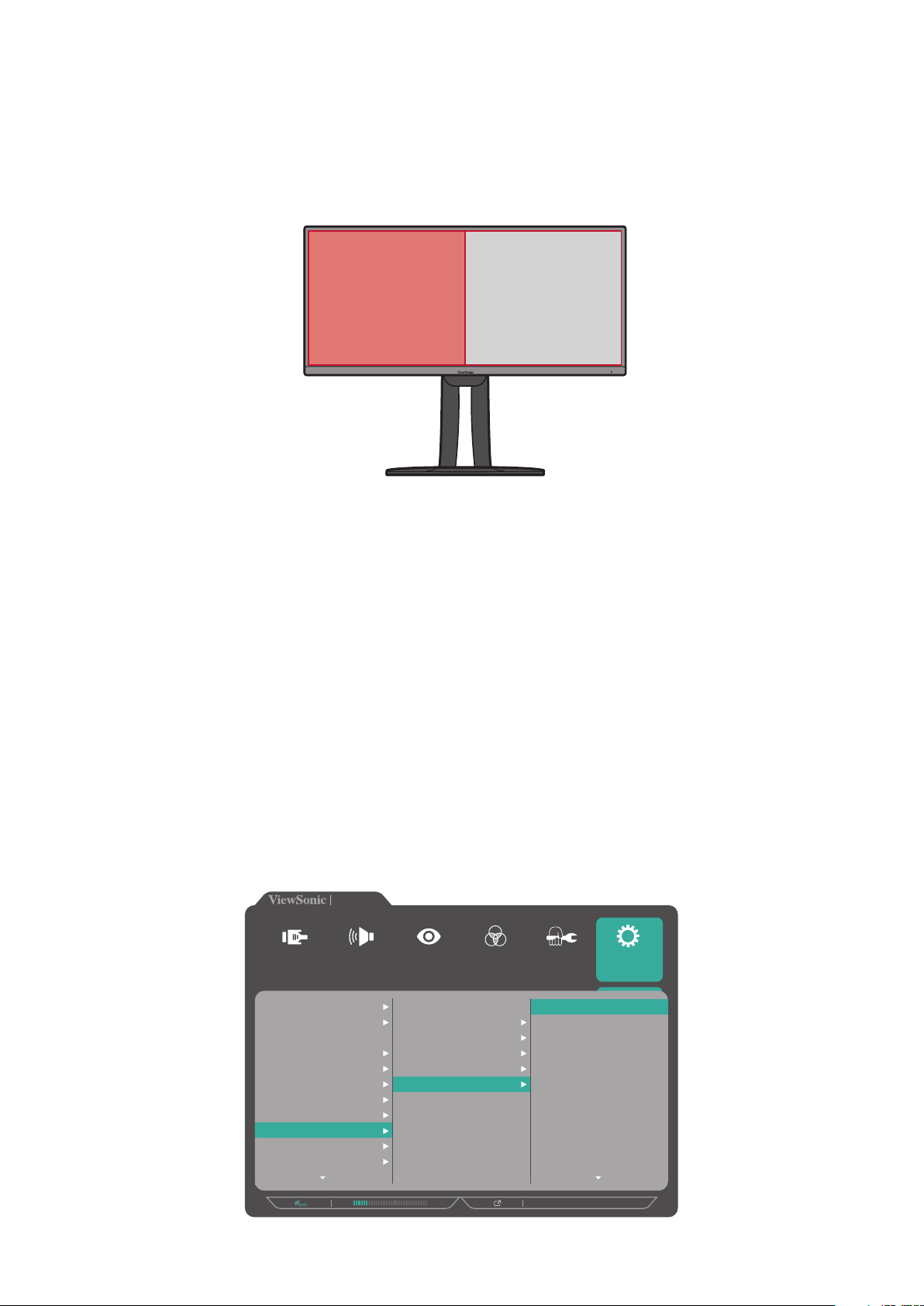

Dual Color (Kettős szín) ........................................................................................56
Multi-Picture (Több kép) ......................................................................................57
Quad Windows (Négy ablak) ................................................................................. 58
PBP (Kép a képben) ............................................................................................... 60
PIP (Kép a képben) ................................................................................................ 62
Colorbration+ .......................................................................................................64
Színvakság üzemmód ............................................................................................65
Firmware-frissítés .................................................................................................66
Függelék .................................................................... 67
Műszaki adatok .....................................................................................................67
Szójegyzék ............................................................................................................70
Hibaelhárítás.........................................................................................................75
Karbantartás .........................................................................................................77
Általános óvintézkedések ...................................................................................... 77
A képernyő tisztítása ............................................................................................. 77
A burkolat tisztítása ............................................................................................... 77
A termék frissíthetősége és javíthatósága ............................................................78
Szabályozási és szervizelési tudnivalók ...................... 79
Megfelelőséggel kapcsolatos információk............................................................79
FCC-megfelelőségi nyilatkozat .............................................................................. 79
Industry Canada-nyilatkozat .................................................................................. 79
CE-megfelelőség az Európai Unió országai esetében ............................................ 79
RoHS2-megfelelőségről szóló nyilatkozat ............................................................. 80
Veszélyes anyagok korlátozása Indiában .............................................................. 81
A termék ártalmatlanítása az élettartam végén .................................................... 81
Pantone®-hitelesített monitor ..............................................................................82
Szerzői jogi információk ........................................................................................83
Ügyfélszolgálat ...................................................................................................... 84
Korlátozott garancia .............................................................................................. 85
Mexikóban érvényes korlátozott garancia ............................................................ 88
7
Bevezető
A csomag tartalma
• Monitor
• Tápkábel
• Tápegység
• HDMI-kábel
• DisplayPort-kábel
• USB 3.1 1. Gen. C típusú USB-kábel
• USB 3.0 upstream kábel (B típusú – A típusú)
• Gyors beüzemelési útmutató
MEGJEGYZÉS: A csomagban lévő tápkábel és videokábelek az ado országtól
függően eltérőek lehetnek. További tudnivalókért vegye fel a
kapcsolatot a helyi viszonteladóval.
8
A termék áekintése
Elölnézet
Kijelzőképernyő
Működésjelző LED
Hátulnézet
Főkapcsoló gomb
1
2
3
4
5
Biztonsági nyílás
Type-C
1 1
3 4 5 6
72
1. HDMI 2. DisplayPort 3. USB Type-C 4. USB Upstream
5. USB Downstream 6. LAN 7. DC IN
MEGJEGYZÉS: Az 1/2/3/4/5 gombra és a gombok funkcióira vonatkozó
bővebb tudnivalókért tekintse meg a következő részt: a
„Gyorsgombok” fejezet a következő oldalon:25.
9
Kezde beállítás
1
Ez a rész a monitor beállítására vonatkozó részletes utasításokat tartalmazza.
Az állvány felszerelése
1. Tegye a monitort egy sík, stabil felületre a kijelzővel lefelé.
2. Illessze az állvány felső kampóit az állványrögzítő nyílásokhoz, és csúsztassa be a
kampókat a nyílásokba az alábbi ábrán látható módon.
2
MEGJEGYZÉS: Győződjön meg arról, hogy az állvány stabil, és a gyorskioldó fül
a helyén van rögzítve.
10
3. Állítsa a monitort függőleges pozícióba egy sima, stabil felületen.
MEGJEGYZÉS: A monitort mindig sima, stabil felületre helyezze. Ellenkező
esetben a monitor leeshet, tönkremehet, illetve személyi
sérülés következhet be.
11
Fali rögzítés
A fali rögzítőkészletek szabványos méreteit illetően tekintse meg az alábbi
táblázatot.
MEGJEGYZÉS: Kizárólag UL-minősítéssel rendelkező fali készleel/konzollal
használható. Falra szerelő készlet vagy állítható magasságú talp
beszerzését illetően vegye fel a kapcsolatot a ViewSonic® céggel
vagy a helyi forgalmazóval.
Maximális
terhelhetőség
14 kg 100 x 100 mm 115 x 115 x 2,6 mm Ø 5 mm
MEGJEGYZÉS: A fali rögzítőkészleteket külön kell megvásárolni.
1. Kapcsolja ki a monitort, és húzza ki az összes kábelt.
2. Tegye a monitort egy sík, stabil felületre a kijelzővel lefelé.
3. Nyomja le hosszan a gyorskioldó fület, és óvatosan emelje fel az állványt.
Nyílás
(Sz x Ma)
Érintkező felület
Felületnyílás
(Sz x Ma x Mé)
Csavarok
tulajdonságai
és mennyisége
M4 x 10 mm
4 db
1
2
4. Húzza kissé lefelé az állványt a kampók kioldásához. Ezután vegye le az állványt.
12
5. Illessze a rögzítőkonzolt a monitor hátoldalán lévő VESA rögzítőnyílásokhoz.
Ezután rögzítse a konzolt a négy csavarral (M4 x 10 mm).
100 mm
100 mm
6. Kövesse a fali rögzítőkészlethez kapo utasításokat, amikor falra szereli a
monitort.
13
A biztonsági nyílás használata
A monitor esetleges ellopásának megakadályozása érdekében egy x tárgyhoz
rögzíthe a monitort egy biztonsági nyílással elláto zárszerkezet segítségével.
Emelle a monitor falhoz vagy x tárgyhoz biztonsági kábellel történő rögzítése
segíthet a monitor súlyának elbírásában, hogy elkerülhető legyen a monitor
felborulása.
Az alábbi példából megtudhatja, hogyan lehet egy biztonsági nyílással elláto
zárszerkezetet felszerelni egy asztalon.
14
Csatlakoztatások elvégzése
Ez a rész azt mutatja be, hogyan lehet csatlakoztatni a monitort más eszközökhöz és
berendezésekhez.
Csatlakoztatás az áramforráshoz
1. Csatlakoztassa a tápkábelt a tápegységhez.
2. Csatlakoztassa a tápegységet a monitor hátoldalán lévő DC IN-aljzatba.
3. Csatlakoztassa a tápkábel dugóját egy hálóza aljzatba.
2
1
3
15
Külső eszközök csatlakoztatása
HDMI-csatlakozás
Csatlakoztassa egy HDMI-kábel egyik végét a monitor HDMI-portjába. Ezután
csatlakoztassa a kábel másik végét a számítógépén lévő HDMI-portba.
MEGJEGYZÉS: A monitoron két HDMI 2.0-s port található.
21
16
DisplayPort-csatlakozás
Csatlakoztassa egy DisplayPort-kábel egyik végét a DisplayPort-portba. Ezután
csatlakoztassa a kábel másik végét a számítógépén lévő DisplayPort- vagy mini DPportba.
MEGJEGYZÉS: Ha a monitort Mac gépe Thunderbolt-portjába (1-es és
2-es verzió) szeretné csatlakoztatni, csatlakoztassa a „mini
DP–DisplayPort-kábel” mini DP végét a Mac gépen lévő
Thunderbolt-kimenethez. Ezután csatlakoztassa a kábel másik
végét a monitoron lévő DisplayPort-aljzathoz.
17
USB-kapcsolat
Csatlakoztassa az USB-kábel egyik végét a monitor egyik USB-portjához. Ezután
csatlakoztassa a kábel másik végét a számítógépén lévő egyik USB-portba.
MEGJEGYZÉS: A monitor három (3) különböző pusú USB-port használatát
támogatja. A csatlakoztatás(ok) elvégzése közben vegye
gyelembe az alábbi útmutatásokat:
• Keő (2) „A” pusú USB-port: „A” pusú perifériás eszköz(ök)
csatlakoztatásához. (azaz háértár eszköz).
MEGJEGYZÉS: Az „A” pusú USB-aljzat akválása érdekében
győződjön meg arról, hogy számítógépe is csatlakozik a monitor
„B” pusú USB-aljzatához.
• Egy (1) „B” pusú USB-port: Csatlakoztassa a „B” pusú (négyzet alakú,
két levágo sarokkal elláto) USB-csatlakozódugót ehhez a porthoz,
majd csatlakoztassa a kábel másik végét a számítógépén lévő, lefelé
irányuló adatáramlást biztosító USB-portba.
• Egy (1) „C” pusú USB-port: Győződjön meg arról, hogy Type-C
kimene eszköze és a kábel támogatja a videojelek továbbítását.
Type-C
Type-C
18
Ethernet-kapcsolat
Csatlakoztassa a LAN (RJ45)-kábel egyik végét a monitor egyik LAN (RJ45)aljzatához. Ezután csatlakoztassa a másik végét a hálózathoz.
Network
Ezután a számítógépet és a monitort össze kell kötnie a következővel:
• Type-C kapcsolat:
Type-C
Type-C
Vagy a következővel:
• HDMI és USB Upstream • DisplayPort és USB Upstream
in
19
A monitor használata
A megtekintési szög beállítása
Az alábbi módszerek bármelyikével tetszés szerint beállíthatja a megtekintési szöget
az opmális megtekintéshez:
Magasság beállítása
Állítsa a monitort a kívánt magasságba (0–130 mm).
MEGJEGYZÉS: A beállítás elvégzése közben nyomja le erősen a monitort tartó
beállítósín oldalát két kézzel.
20
Dőlésszög beállítása
Döntse a monitort előre- vagy hátrafelé a kívánt szögbe (-2˚–21˚).
MEGJEGYZÉS: A beállítás elvégzése közben tartsa stabilan az állványt az egyik
kezével, miközben a másik kezével előre- vagy hátrafelé dön a
monitort.
21
Forgatási szög beállítása
Forgassa el a monitort balra vagy jobbra a kívánt megtekintési szögbe (60˚).
22
A monitor be- és kikapcsolása
1. Csatlakoztassa a tápkábelt egy hálóza aljzatba.
2. Nyomja meg a főkapcsoló gombot a monitor bekapcsolásához.
3. A monitor kikapcsolásához nyomja meg ismét a főkapcsoló gombot.
MEGJEGYZÉS: A monitor mindenképpen fogyaszt valamennyi energiát, amíg a
tápkábel csatlakoztatva van a hálóza aljzathoz. Ha a monitort
hosszabb ideig nem használja, húzza ki a tápkábelt a hálóza
aljzatból.
23
A kezelőpanelen lévő gombok használata
Standard Color
Contrast/Brightness
Input Select
Main Menu
Exit
A kezelőpanelen lévő gombok segítségével hozzáférhet a Gyorsmenühöz,
akválhatja a gyorsgombokat, a képernyőn megjelenő (OSD) menüben navigálhat,
és módosíthatja a beállításokat.
1
2
3
4
5
Gyorsmenü
Érintse meg az 1/2/3/4 gombot a gyorsmenü akválásához.
Standard Color
Contrast/Brightness
Input Select
Main Menu
Exit
MEGJEGYZÉS: Kövesse a képernyő alján megjelenő gombútmutatót a kívánt
beállítás kiválasztásához és a módosítások elvégzéséhez.
Standard Color (Szabványos szín)
Kiválaszthatja az egyik gyári szabványos színbeállítást.
sRGB
EBU
SMPTE-C
REC709
DICOM SIM
CAL 1
CAL 2
CAL 3
Custom
24
Contrast/Brightness (Kontraszt/Fényerő)
Beállíthatja a kontraszt és a fényerő szintjét.
Input Select (Bemenet kiválasztása)
Kiválaszthatja a bemene forrást.
Contrast
70
Brightness
100
DisplayPort
HDMI 1
HDMI 2
Type C
Main Menu (Főmenü)
Megnyithatja a képernyőn megjelenő (OSD) menüt.
VP3881
Input
Select
DisplayPort
HDMI 1
HDMI 2
Type C
Auto Detect
Audio Adjust
Color Adjust ViewMode
Exit (Kilépés)
Manual Image
Adjust
3840 X 1600 @ 60Hz
Setup Menu
Kiléphet a gyorsmenüből.
MEGJEGYZÉS: Nyomja meg az 5 gombot a gyorsmenüből való kilépéshez.
25
Gyorsgombok
1
OSD Lock/Unlock
Locking OSD
Press and hold for 10s
to lock OSD
OSD Lock/Unlock
OSD Locked
Ha a képernyőn megjelenő (OSD) menü nincs megnyitva, akkor a kezelőpanelen
lévő gombok segítségével egyszerűen és gyorsan hozzáférhet speciális funkciókhoz.
Gomb Leírás
1 Nyomja meg és tartsa lenyomva a gombot 5 másodpercig a "User
Mode" (Felhasználói üzemmód) kiválasztásához. Ezután válassza ki
az akválni kívánt felhasználói módot.
User 1
User 2
User 3
Exit
2 + 3 A gombok hosszan tartó megnyomásával zárolhatja/kioldhatja az
OSD-menüt.
Amikor a menü megjelenik a képernyőn, tartsa megnyomva
mindkét gombot 10 másodpercig az OSD-menü zárolásához, illetve
feloldásához.
Ha az OSD-menü zárolva van, az alábbi üzenet jelenik meg a
képernyőn:
26
Gomb Leírás
3
Power Lock/Unlock
Locking Power Button
Press and hold for 10s
to lock power
Power Lock/Unlock
Power Button Locked
2 + 4 Nyomja meg és tartsa lenyomva a gombokat a Power (Főkapcsoló)
gomb zárolásához/kioldásához.
Amikor a menü megjelenik a képernyőn, tartsa lenyomva mindkét
gombot 10 másodpercig a Power (Főkapcsoló) gomb zárolásához/
kioldásához.
Ha a Power (Főkapcsoló) gomb zárolva van, az alábbi üzenet jelenik
meg a képernyőn:
3 + 5 A gombok megnyomásával megjelenítheti, illetve elrejtheti a
rendszerindítási képernyőt, amikor a monitor be van kapcsolva.
Boot Up Screen On/Off
Off
Press to turn on
27
Gomb Leírás
5 Nyomja meg a gombot a Kékfény-szűrő funkció engedélyezéséhez/
leltásához.
Blue Light Filter
On
MEGJEGYZÉS: A számítógépek képernyőinek hosszú ideig
tartó használata szemirritációt és kényelmetlen
érzést okozhat. Az ilyen jellegű hatások
csökkentése érdekében azt javasoljuk, hogy
tartson időnként szünetet a képernyőtől távol,
és pihentesse a szemét.
28
Loading...
