VP3881a

TM

Tampilan
Panduan Pengguna

Model No. VS16980

P/N: VP3881a

Terima kasih telah memilih ViewSonic®

Sebagai penyedia solusi visual terbaik di dunia, ViewSonic® berdedikasi untuk
melampaui harapan seluruh dunia akan evolusi teknologi, inovasi, dan kemudahan.
Di ViewSonic®, kami percaya bahwa produk kami berpotensi memberikan pengaruh
positif kepada dunia, dan kami yakin bahwa produk ViewSonic® yang dipilih akan
bermanfaat bagi Anda.

Sekali lagi, terima kasih telah memilih ViewSonic®!

2

Peringatan Keselamatan

Baca Tindakan Pencegahan untuk Keselamatan berikut sebelum mulai
menggunakan perangkat.

• Simpan panduan pengguna ini di tempat yang aman untuk referensi di masa

mendatang.

• Baca semua peringatan dan ikuti semua petunjuk.

• Duduk dalam jarak setidaknya 45 cm (18") dari perangkat.

• Sediakan ruang kosong setidaknya 10 cm (4") di sekitar perangkat untuk

memastikan ventilasi yang baik.

• Tempatkan perangkat di area dengan ventilasi memadai. Jangan tempatkan

benda apa pun di atas perangkat yang dapat menghalangi pembuangan panas.

• Jangan gunakan perangkat di dekat air. Untuk mengurangi risiko kebakaran atau

sengatan listrik, jangan biarkan perangkat lembap.

• Jangan letakkan perangkat di tempat yang terkena cahaya matahari langsung

atau sumber panas lainnya.

• Jangan pasang perangkat di dekat sumber panas seperti radiator, saluran

pemanas, kompor, atau perangkat lain (termasuk amplifier) yang dapat
meningkatkan suhu perangkat ke tingkat berbahaya.

• Gunakan kain lembut dan kering untuk membersihkan kerangka eksternal.

Untuk informasi selengkapnya, baca bagian “Pemeliharaan” dari buku petunjuk
ini.

• Hindari menyentuh layar, karena minyak bisa mengumpul di layar jika Anda

menyentuhnya.

• Jangan sentuh permukaan layar dengan benda tajam atau keras, karena dapat

merusak layar.

• Jangan letakkan perangkat di atas kain atau bahan-bahan lain yang mungkin

diletakkan di anatra produk dan mebel penyangga.

• Bila memindahkan perangkat, pastikan untuk tidak menjatuhkan atau

membenturkan perangkat ke benda apa pun.

• Jangan tempatkan perangkat di permukaan yang tidak stabil atau tidak rata.

Perangkat dapat jatuh dan mengakibatkan kerusakan atau kegagalan fungsi.

• Jangan tempatkan benda berat di atas perangkat atau kabel sambungan.

• Selalu gunakan lemari, penyangga, atau cara-cara pemasangan yang

direkomendasikan oleh produsen set perangkat.

• Selalu gunakan perabot yang bisa dengan aman menopang perangkat.

• Selalu pastikan bahwa perangkat tidak menjorok bagian tepi dari mebel

penopang.

• Jangan letakkan perangkat di atas perabot tinggi, misalnya lemari atau rak buku,

tanpa menambatkan perabot dan perangkat ke penopang yang sesuai.

3

• Selalu edukasi anak-anak tentang bahaya naik ke perabot untuk menjangkau

perangkat atau peralatan yang terkait.

• Jangan letakkan monitor di dekat anak-anak.

• Jangan letakkan benda-benda yang mungkin menggoda anak-anak untuk

memanjat, misalnya mainan atau remote control, di bagian atas perangkat atau
perabot di mana produk itu ditempatkan.

• Jika timbul asap, suara tidak biasa, atau bau aneh, segera matikan perangkat,

lalu hubungi dealer Anda atau ViewSonic®. Sangat berbahaya jika Anda terus
menggunakan perangkat.

• Jangan coba melanggar ketentuan keselamatan konektor tipe terpolarisasi

atau pengardean. Konektor terpolarisasi memiliki dua bilah yang salah satunya
berukuran lebih lebar. Konektor tipe pengardean memiliki dua bilah dan kaki
pengardean ketiga. Bilah lebar dan kaki ketiga disediakan untuk keselamatan
Anda. Jika konektor tidak sesuai dengan stopkontak, gunakan adaptor dan
jangan coba memasang konektor ke stopkontak secara paksa.

• Ketika menyambung ke stop kontak, Jangan lepas gigi pangardean. Pastikan

bahwa gigi pengardean tidak pernah dilepas.

• Selalu rutekan dan tangani kawat maupun kabel yang tersambung ke perangkat

Anda supaya tidak tersandung, tertarik, atau terambil.

• Jaga kabel daya agar tidak terinjak atau terjepit, khususnya pada konektor

dan pada titik tempat kabel keluar dari perangkat. Pastikan lokasi stop kontak
berada di dekat perangkat agar mudah dijangkau.

• Putuskan sambungan steker daya dari stop kontak jika perangkat tidak sedang

digunakan dalam jangka waktu lama.

• Harap konfirmasi sistem distribusi yang terpasang di bangunan. Sistem harus

menyediakan pemutus sirkuit yang bernilai 120/240V, 20A.

• Hanya gunakan tempelan/aksesori, misalnya keranjang, penyangga,

tripod, bracket atau tabel, sesuai spesifikasi produser.

• Saat menggunakan perangkat yang dipasang pada tiang roda, gerakkan dengan

hati-hati kombinasi perangkat pada tiang roda/peralatan untuk menghindari
cedera akibat terguling.

• Gunakan jasa teknisi servis ahli untuk melakukan segala perbaikan. Servis akan

diperlukan bila unit mengalami kerusakan, seperti:

 jika kabel atau steker catu daya rusak.
 jika cairan ditumpahkan atau benda jatuh ke unit.
 jika unit terpapar hujan atau embun.
 jika unit tidak berfungsi secara normal atau terjatuh.

• Saat menggunakan earphone/headphone, sesuaikan volume suara ke tingkat

yang sesuai karena dapat mengakibatkan kerusakan pendengaran.

4

• Mengencangkan monitor ke dinding atau benda tetap dengan menggunakan

tali-temali atau alat pengencang lainnya bisa membantu menopang beban
monitor untuk mencegah jatuhnya monitor.

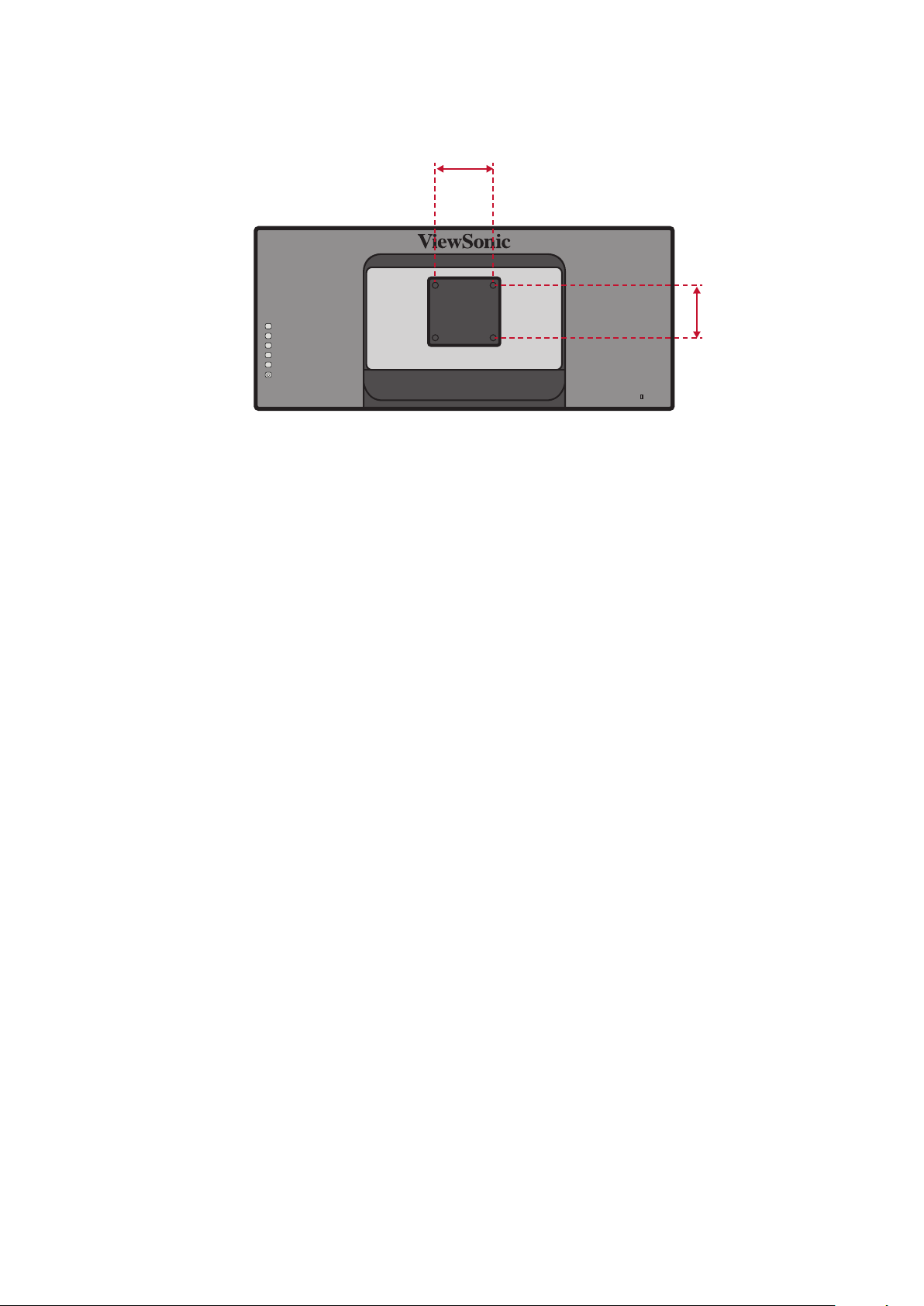

Pola lubang

Bantalan Interface

Lubang

Spesifikasi & Jumlah Sekrup

(P x L)

(P x L x T)

Bantalan

M4 x 10 mm

100 x 100 mm 115 x 115 x 2,6 mm Ø 5 mm

4 buah

lubang pemasangan dinding VESA

VESA wall mounng hole

CATATAN:

• Alat pengencang/tali-temali harus bisa menahan daya 100N.

• Pastikan tali-temali dikencangkan, dan segala yang kendur dihilangkan.

Bagian belakang perangkat harus menghadap dinding untuk memastikan
agar perangkat tidak miring karena kekuatan eksternal.

• Pastikan monitor tidak miring karena adanya kekuatan eksternal pada

ketinggian dan sudut rotasi perangkat berapa pun.

• Jika monitor yang ada akan disimpan atau dipindah, pertimbangan yang sama

seperti di atas harus diterapkan.

5

Daftar Isi

Peringatan Keselamatan .............................................. 3

Pendahuluan ............................................................... 8

Isi Kemasan ............................................................................................................. 8

Ikhtisar Produk .......................................................................................................9

Konfigurasi Awal ....................................................... 10

Memasang Penyangga ..........................................................................................10

Pemasangan di Dinding ........................................................................................12

Menggunakan Slot Pengaman .............................................................................. 14

Membuat Sambungan ............................................... 15

Menyambung ke Kabel Daya ................................................................................ 15

Menyambungkan Perangkat Eksternal ................................................................. 16

Sambungan HDMI ................................................................................................. 16

Sambungan DisplayPort ........................................................................................ 17

Sambungan USB .................................................................................................... 18

Sambungan Ethernet ............................................................................................. 19

Menggunakan Monitor .............................................. 20

Mengatur Sudut Melihat ......................................................................................20

Penyesuaian Ketinggian ........................................................................................ 20

Penyesuaian Sudut Kemiringan ............................................................................. 21

Penyesuaian Sudut Putar ...................................................................................... 22

Menghidupkan/Mematikan Perangkat ................................................................23

Menggunakan Tombol-Tombol Panel Kontrol......................................................24

Quick Menu (Menu Ringkas) ................................................................................. 24

Tombol Pintas........................................................................................................ 26

Mengkonfigurasi Pengaturan ...............................................................................29

Pengoperasian Umum ........................................................................................... 29

Struktur Menu OSD (Tampilan di Layar)................................................................ 32

Menu Options (Pilihan Menu) ............................................................................... 41

6

Fitur dan Pengaturan Lanjutan .................................. 53

HDR10 (High-Dynamic-Range) .............................................................................. 53

KVM ......................................................................................................................54

Dua Warna ............................................................................................................ 56

Multi-Picture (Banyak Gambar) ............................................................................ 57

Quad Windows ...................................................................................................... 58

PBP (Picture-by-Picture) ........................................................................................ 60

PIP (Gambar dalam Gambar)................................................................................. 62

Colorbration+ .......................................................................................................64

Color Blindness Mode (Mode Buta Warna) .......................................................... 65

Firmware Update (Pembaruan Firmware) ...........................................................66

Lampiran ................................................................... 67

Spesifikasi .............................................................................................................67

Daftar Istilah .........................................................................................................70

Pemecahan Masalah ............................................................................................75

Pemeliharaan ........................................................................................................77

Peringatan Umum ................................................................................................. 77

Membersihkan Layar ............................................................................................. 77

Membersihkan Casing ........................................................................................... 77

Daya Upgrade dan Daya Perbaikan Produk .......................................................... 78

Informasi Peraturan dan Servis .................................. 79

Informasi Kepatuhan ............................................................................................79

Pernyataan Kesesuaian FCC .................................................................................. 79

Pernyataan Kanada Industri .................................................................................. 79

Kesesuaian CE untuk Negara-Negara di Eropa ...................................................... 79

Pernyataan tentang Kepatuhan RoHS2 ................................................................. 80

Larangan Zat Berbahaya India ............................................................................... 81

Pembuangan Produk di Akhir Masa Pakainya ....................................................... 81

Monitor Bervalidasi Pantone® .............................................................................. 82

Informasi Hak Cipta ..............................................................................................83

Layanan Pelanggan ................................................................................................ 84

Jaminan Terbatas .................................................................................................. 85

Jaminan Terbatas Meksiko .................................................................................... 88

7

Pendahuluan

Isi Kemasan

• Monitor

• Kabel Daya

• Adaptor daya

• Kabel HDMI

• Kabel DisplayPort

• USB 3.1 Gen. 1 Tipe C

• Kabel up stream USB 3.0 (Tipe B hingga Tipe A)

• Panduan ringkas

CATATAN:  Kabel daya dan kabel video yang disertakan di dalam kemasan dapat

beragam, tergantung negara Anda. Hubungi peritel untuk informasi
selengkapnya.

8

Ikhsar Produk

Tampilan Depan

Layar Monitor

LED Daya

Tampilan Belakang

1
3

Tombol daya

5

2
4

Slot Keamanan

Type-C

1 1

3 4 5 6

72

1. HDMI 2. DisplayPort 3. USB Type-C 4. USB Upstream

5. USB Downstream 6. LAN 7. DC IN

CATATAN:  Untuk informasi selengkapnya tentang tombol 1/2/3/4/5 dan

fungsinya, lihat bagian “Tombol Pintas” pada halaman 25.

9

Kongurasi Awal

1

Bagian ini berisi petunjuk lengkap untuk mengkongurasi monitor.

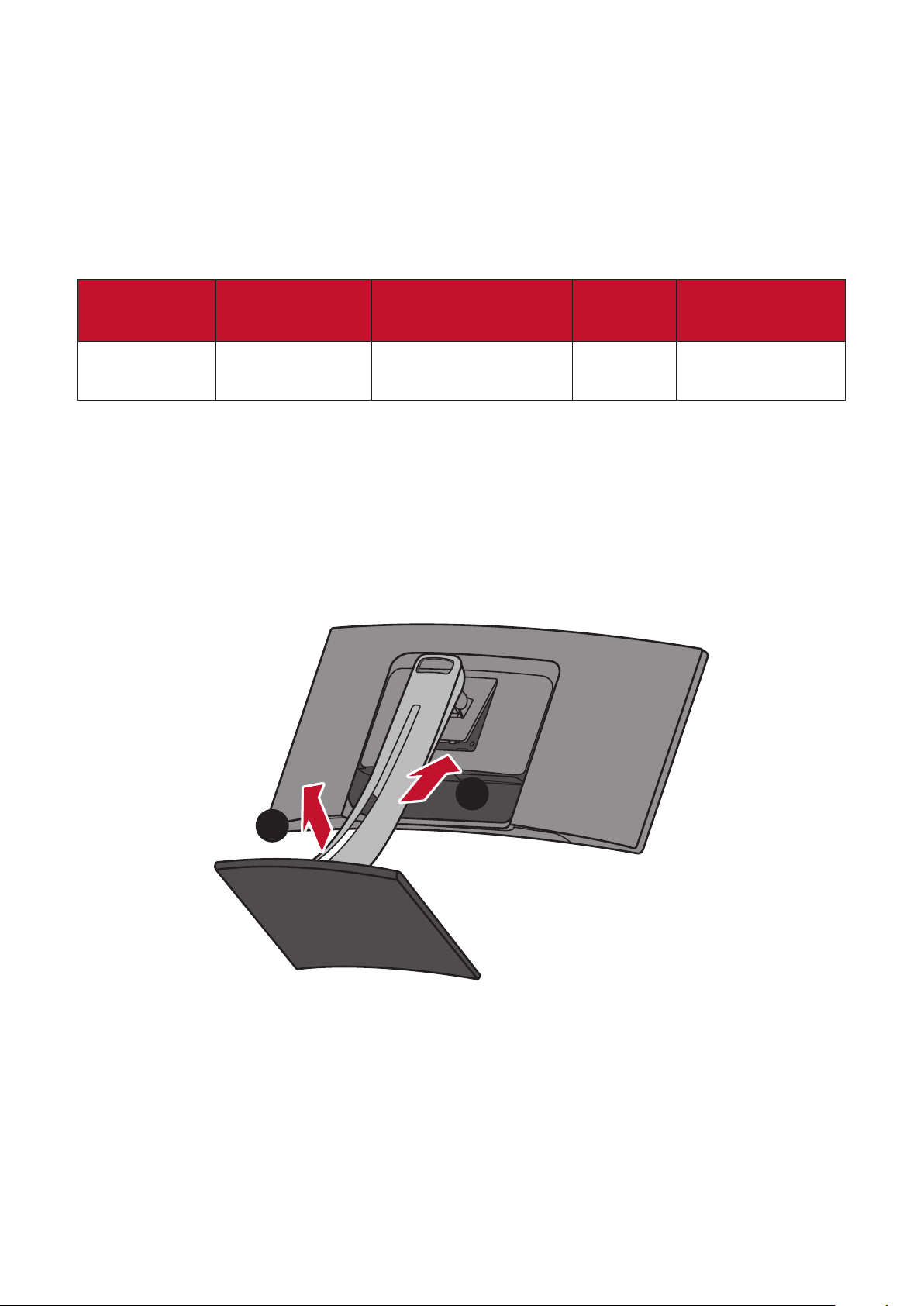

Memasang Penyangga

1. Letakkan monitor di permukaan yang rata dan stabil dengan layar menghadap ke

bawah.

2. Sejajarkan dan geser kait bagian atas ke dalam slot pemasangan dudukan seper

yang ditampilkan dalam gambar di bawah:

2

CATATAN:  Paskan penyangga telah dikencangkan dan tab lepas cepat sudah

benar-benar terpasang di tempatnya.

10

3. Angkat perangkat hingga perangkat dalam posisi tegak di atas permukaan datar

dan stabil.

CATATAN:  Selalu letakkan perangkat di atas permukaan yang datar dan stabil.

Jika gagal melakukannya, dapat mengakibatkan perangkat terjatuh
serta rusak dan/atau mengakibatkan cedera.

11

Pemasangan di Dinding

Lihat tabel di bawah ini untuk dimensi standar kit pemasangan di dinding.

CATATAN:  Hanya digunakan bersama bracket/kit dudukan dinding yang

berserkat UL. Untuk mendapatkan kit pemasangan dinding atau
landasan penyetel kenggian, hubungi ViewSonic® atau dealer

setempat.

Beban Muat

Maksimum

14 kg 100 x 100 mm 115 x 115 x 2,6 mm Ø 5 mm

CATATAN:  Kit pemasangan di dinding dijual secara terpisah.

1. Makan perangkat, lalu lepas semua kabel.

2. Letakkan perangkat di permukaan yang rata dan stabil dengan layar menghadap

ke bawah.

3. Tekan terus tab lepas cepat, lalu angkat penyangga dengan ha-ha.

Pola lubang

(P x L)

Bantalan Interface

(P x L x T)

Lubang

Bantalan

Spesikasi &

Jumlah Sekrup

M4 x 10 mm

4 buah

1

2

4. Tarik perlahan untuk melepas kait. Setelah itu, lepas dudukan.

12

5. Pasang bracket dudukan ke lubang pemasangan VESA di bagian belakang monitor.

Setelah itu, kencangkan dengan keempat sekrup (M4 x 10 mm).

100 mm

100 mm

6. Iku petunjuk yang disertakan bersama kit pemasangan dinding untuk

memasangnya ke dinding.

13

Menggunakan Slot Pengaman

Untuk membantu melindungi perangkat dari pencurian, gunakan slot pengaman
yang akan mengunci perangkat ke objek tak bergerak.

Selain itu, mengencangkan monitor ke dinding atau benda dak bergerak

menggunakan kabel pengaman dapat membantu menahan berat monitor agar

dak terjatuh.

Berikut contoh kongurasi penguncian slot pengaman perangkat pada meja.

14

Membuat Sambungan

Bagian ini akan memandu Anda tentang cara menyambungkan monitor dengan
peralatan lain.

Menyambung ke Kabel Daya

1. Sambungkan kabel daya ke adaptor daya.

2. Sambungkan adaptor daya ke soket DC IN di bagian belakang perangkat.

3. Sambungkan konektor kabel daya ke stopkontak.

2

1

3

15

Menyambungkan Perangkat Eksternal

Sambungan HDMI

Sambungkan salah satu ujung kabel HDMI ke port HDMI pada monitor. Setelah itu,
sambungkan ujung kabel lainnya ke port HDMI komputer Anda.

CATATAN:  Monitor ini dilengkapi dua port HDMI 2.0.

21

16

Sambungan DisplayPort

Sambungkan salah satu ujung kabel DisplayPort ke port DisplayPort. Setelah itu,
sambungkan ujung kabel lainnya ke port DisplayPort atau port DP mini di komputer
Anda.

CATATAN:  Untuk menyambungkan monitor ke port Thunderbolt (v. 1&2)

pada Mac Anda, sambungkan ujung mini DP dari “kabel mini DP
ke DisplayPort” dengan output Thunderbolt Mac Anda. Kemudian
sambungkan ujung kabel lain ke port DisplayPort monitor Anda.

17

Sambungan USB

Sambungkan salah satu ujung kabel USB ke port USB di monitor. Setelah itu,
sambungkan ujung lainnya pada kabel ke port USB di komputer.

CATATAN:  Monitor mendukung ga (3) pe port USB. Keka melakukan

sambungan, patuhi panduan berikut:

• Dua (2) port USB Tipe A: Sambungan untuk perangkat periferal Tipe A
Anda. (yaitu perangkat penyimpanan).

 CATATAN: Untuk mengakan port USB Tipe A, paskan

komputer juga terhubung ke port USB Tipe B monitor.

• Satu (1) port USB Tipe B: Sambungkan kabel USB Tipe B (berbentuk
kotak dengan 2 sudut) ke port ini, lalu sambungkan ujung kabel
lainnya ke port downstream USB komputer Anda.

• Satu (1) port USB Tipe C: Pastikan perangkat dan kabel output Tipe-C
output mendukung transmisi sinyal video.

Type-C

Type-C

18

Sambungan Ethernet

Sambungkan salah satu ujung kabel LAN (RJ45) ke port LAN (RJ45) di monitor.
Kemudian sambungkan ujung lain ke jaringan Anda.

Network

Selanjutnya, Anda harus menyambungkan komputer Anda ke monitor baik melalui:

• Sambungan Tipe C:

Type-C

Type-C

Atau, melalui:

• HDMI dan Upstream USB • DisplayPort dan Upstream USB

in

19

Menggunakan Monitor

Mengatur Sudut Melihat

Untuk tampilan opmal, Anda dapat menyesuaikan sudut tampilan menggunakan

salah satu metode berikut:

Penyesuaian Kenggian

Turunkan atau naikkan monitor hingga kenggian yang diinginkan (0 hingga 130 mm)

CATATAN:  Saat menyesuaikan, tekan ke bawah di sepanjang jalur penyesuaian

sambil memegang monitor dengan kedua tangan di bagian sisinya.

20

Penyesuaian Sudut Kemiringan

Miringkan monitor maju atau mundur ke sudut melihat yang diinginkan (-2˚ to 21˚).

CATATAN:  Saat menyesuaikan, tahan dudukan dengan satu tangan sewaktu

memiringkan monitor ke arah depan atau belakang dengan tangan
lainnya.

21

Penyesuaian Sudut Putar

Putar monitor ke kiri atau kanan untuk sudut putar yang diinginkan (60°).

22

Menghidupkan/Memakan Perangkat

1. Sambungkan kabel daya ke stopkontak.

2. Tekan tombol Daya untuk menghidupkan monitor.

3. Untuk memakan monitor, tekan kembali tombol Daya.

CATATAN:  Monitor masih akan menggunakan daya selama kabel daya

tersambung ke stopkontak. Jika monitor dak digunakan untuk

waktu lama, putuskan sambungan konektor daya dari stopkontak.

23

Menggunakan Tombol-Tombol Panel Kontrol

Standard Color

Contrast/Brightness

Input Select

Main Menu

Exit

Gunakan tombol panel kontrol untuk mengakses Quick Menu (Menu Ringkas),

mengakan Hot Keys (Tombol Pintasan), menavigasi menu OSD (Tampilan di

Layar), dan mengubah pengaturan.

1

2

3

4

5

Quick Menu (Menu Ringkas)

Sentuh tombol 1/2/3/4 untuk mengakan Quick Menu (Menu Ringkas).

Standard Color

Contrast/Brightness

Input Select

Main Menu

Exit

CATATAN:  Iku panduan tombol yang ditampilkan di bawah layar untuk

memilih pilihan atau membuat penyesuaian.

Standard Color (Warna Standar)

Memilih satu dari pengaturan warna standar preset.

sRGB

EBU

SMPTE-C

REC709

DICOM SIM

CAL 1

CAL 2

CAL 3

Custom

24

Contrast/Brightness (Kontras/Kecerahan)

Menyesuaikan ngkat kontras atau kecerahan.

Input Select (Pilihan Input)

Memilih sumber input.

Contrast

70

Brightness

100

DisplayPort

HDMI 1

HDMI 2

Type C

Main Menu (Menu Utama)

Mengakses Menu OSD (Tampilan di Layar).

VP3881

Input

Select

Audio Adjust

DisplayPort

HDMI 1

HDMI 2

Type C

Auto Detect

Exit (Keluar)

Color Adjust ViewMode

Manual Image

Adjust

3840 X 1600 @ 60Hz

Setup Menu

Keluar dari Quick Menu (Menu Ringkas).

CATATAN:  Gunakan tombol 5 untuk keluar dari Menu Cepat.

25

Tombol Pintas

1

OSD Lock/Unlock

Locking OSD

Press and hold for 10s

to lock OSD

OSD Lock/Unlock

OSD Locked

Bila Menu OSD (Tampilan di Layar) dak akf, Anda dapat mengakses fungsi khusus

dengan cepat menggunakan tombol panel kontrol.

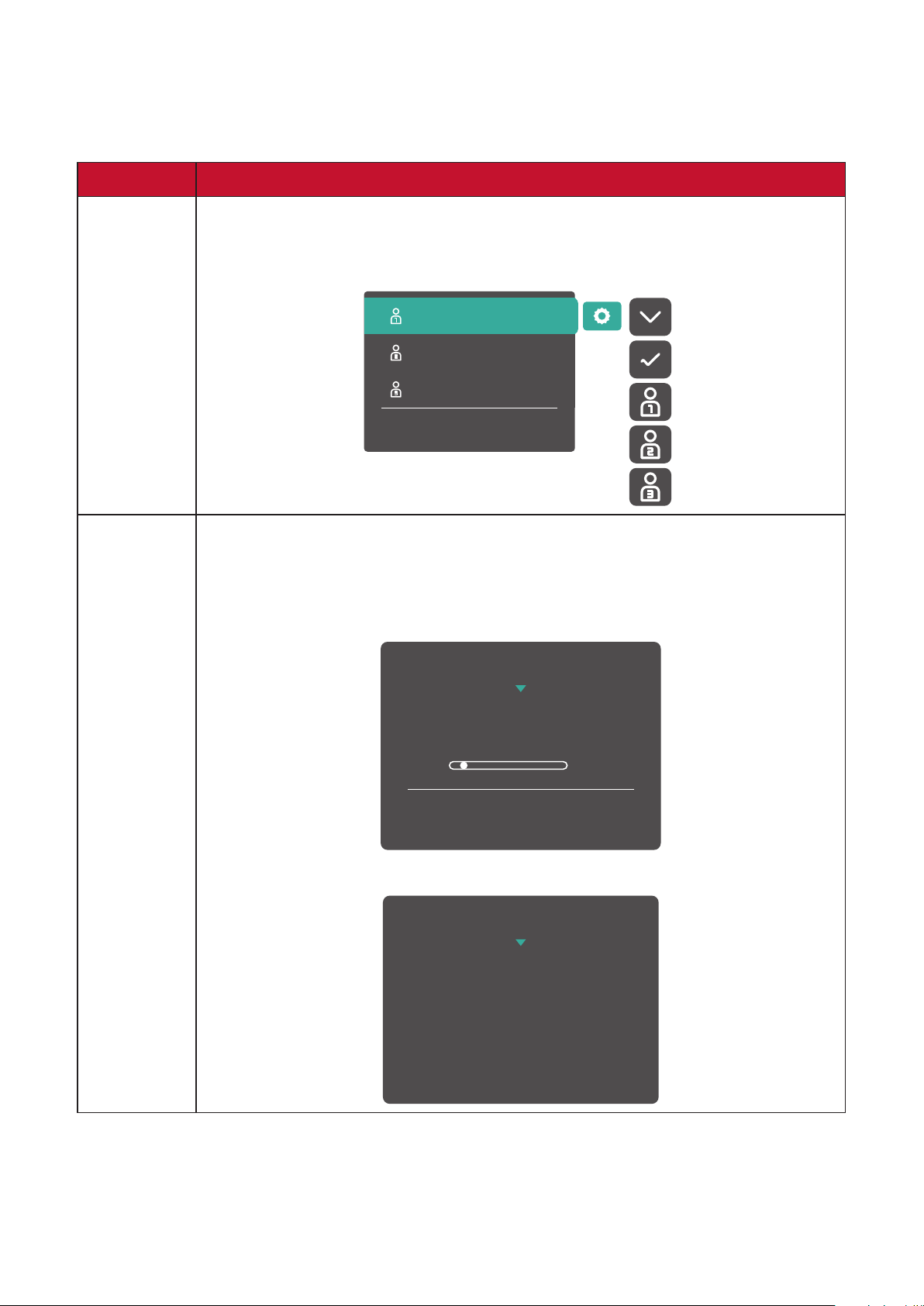

Tombol Keterangan

1 Tekan lalu tahan tombol selama 5 dek untuk memilih mode

Pengguna. Setelah itu, pilih mode User (Pengguna) yang diinginkan

untuk diakan.

User 1

User 2

User 3

Exit

2 + 3 Tekan lalu tahan tombol untuk mengunci/membuka kunci Menu

OSD.

Keka menu muncul di layar, terus tahan kedua tombol selama 10
dek untuk mengunci/membuka menu OSD.

Jika Menu OSD terkunci, pesan berikut akan muncul di layar:

26

Tombol Keterangan

3

Power Lock/Unlock

Locking Power Button

Press and hold for 10s

to lock power

Power Lock/Unlock

Power Button Locked

2 + 4 Tekan lalu tahan tombol untuk mengunci/membuka kunci tombol

Power (Daya).

Ketika menu muncul di layar, terus tahan kedua tombol selama 10
detik untuk mengunci/membuka kunci tombol Power (Daya).

Jika tombol Power (Daya) terkunci, pesan berikut akan muncul di
layar:

3 + 5 Tekan tombol untuk menampilkan/menyembunyikan layar booting

saat perangkat dihidupkan.

Boot Up Screen On/Off

Off

Press to turn on

27

Tombol Keterangan

5 Tekan tombol untuk mengakan/menonakan fungsi sinar biru

rendah.

Blue Light Filter

On

CATATAN:  Melihat layar komputer dalam waktu lama dapat

mengakibatkan iritasi dan kedaknyamanan

pada mata. Untuk mengurangi efek ini, sebaiknya

israhatkan mata secara berkala.

28
