VP3256-4K
TM
Ekran
Kullanım Kılavuzu
Model No. VS18845
P/N: VP3256-4K
ViewSonic® markasını seçtiğiniz için teşekkür ede-
riz
Görsel çözümlerin dünyada önde gelen sağlayıcısı olarak ViewSonic® dünyanın teknik
gelişme, yenilik ve sadelik beklentilerini aşmayı amaçlamaktadır. ViewSonic®'te,
ürünlerimizin dünyada pozitif etkiyi sağlama kapasitesine sahip olduğuna inanıyoruz
ve seçtiğiniz ViewSonic® ürününün size en iyi şekilde hizmet edeceğinden eminiz.
ViewSonic® markasını seçtiğiniz için bir kez daha teşekkür ederiz!
2
Güvenlik Önlemleri
Aygıtı kullanmaya başlamadan önce lütfen aşağıdaki Güvenlik Önlemleri kısmını
okuyun.
• Bu kullanım kılavuzunu ileride başvurmak için güvenli bir yerde saklayın.
• Tüm uyarıları okuyun ve tüm talimatlara uyun.
• Aygıttan en az 45 cm uzakta oturun.
• Uygun havalandırma sağlamak için aygıtın etrafında en az 10 cm boşluk bırakın.
• Aygıtı iyi havalandırılan bir alana yerleştirin. Aygıtın üzerine ısı yayılımını
önleyecek herhangi bir nesne koymayın.
• Aygıtı su yakınında kullanmayın. Yangın veya elektrik çarpması riskini azaltmak
için aygıtı neme maruz bırakmayın.
• Aygıtı doğrudan güneş ışığına veya diğer kesintisiz ısı kaynaklarına maruz
bırakmaktan kaçının.
• Radyatör, ısı düzenleyici, soba gibi ısı kaynaklarının veya aygıtın sıcaklığını
tehlikeli düzeylere yükseltebilecek diğer aygıtların (amplifikatörler dâhil) yakınına
kurmayın.
• Kasanın dış kısmını temizlemek için yumuşak, kuru bir bez kullanın. Daha fazla
bilgi için, bu kılavuzun "Bakım" bölümüne bakın.
• Dokunduğunuzda ekranda yağ birikebileceğinden, ekrana dokunmaktan kaçının.
• Ekranda hasara neden olabileceğinden, ekran yüzeyine sivri veya sert nesnelerle
dokunmayın.
• Cihazı, ürün ile destekleyen mobilya arasına yerleştirilmiş olabilecek kumaş veya
diğer malzemelerin üzerine yerleştirmeyin.
• Aygıtı taşırken düşürmemeye veya herhangi bir nesneye çarpmamaya dikkat
edin.
• Aygıtı düz veya sabit olmayan bir yüzeye yerleştirmeyin. Aygıt devrilerek
yaralanmaya veya arızaya neden olabilir.
• Aygıtın veya bağlantı kablolarının üzerine ağır nesneler yerleştirmeyin.
• Daima cihaz üreticisi tarafından önerilen dolapları veya sehpaları , veya kurulum
yöntemlerini kullanın.
• Daima cihazı güvenle destekleyebilecek mobilyalar kullanın.
• Daima cihazın destekleyen mobilyanın kenarlarından sarkmadığından emin olun.
• Hem mobilyayı hem de cihazı uygun bir desteğe sabitlemeden cihazı yüksek
mobilyaların (örneğin dolaplar veya kitaplıklar) üzerine yerleştirmeyin.
• Daima çocukları cihaz veya ilgili ekipmana ulaşmak için mobilyaların üzerine
çıkmanın tehlikeleri konusunda eğitin.
3
• Monitörü çocukların bulunma olasılığı olan yerlere yerleştirmeyin.
• Ürünün yerleştirildiği cihaz veya mobilyaların üzerine çocukları tırmanmaya
teşvik edebilecek oyuncak ve uzaktan kumanda gibi eşyalar koymayın.
• Duman, anormal bir gürültü veya garip bir koku varsa aygıtı hemen kapatın
ve bayinizi veya ViewSonic® şirketini arayın. Aygıtı kullanmaya devam etmek
tehlikelidir.
• Polarize edilmiş veya topraklı tür fişler gibi güvenlik önlemlerini iptal etmeye
çalışmayın. Polarize edilmiş bir fişin bir tarafı diğerinden daha geniş olan iki ağzı
vardır. Topraklamalı tip fişin iki ağzı ve üçüncü bir topraklama çatal dişi vardır.
Geniş ağız ve üçüncü bir çatal güvenliğiniz için sağlanır. Fiş prizinize uymazsa, bir
adaptör edinin ve fişi zorlayarak prize sokmaya çalışmayın.
• Bir prize bağlarken topraklama dişini çıkarmayın. Lütfen topraklama dişlerinin
asla çıkarılmadığından emin olun.
• Daima cihazı bağlı telleri ve kabloları takılmayacak, çekilmeyecek veya
yakalanmayacak şekilde yönlendirin ve yönetin.
• Güç kablosunu, özellikle fiş tarafında ve donanımdan çıktığı noktada üzerine
basılmaya veya sıkışmaya karşı koruyun. Kolayca erişilebilmesi için prizin
donanımın yakınında bulunduğundan emin olun.
• Cihaz uzun bir süre kullanılmayacaksa elektrik fişini prizden çıkarın.
• Lütfen binada döşeli olan dağıtım sistemini onaylayın. Sistem, 120/240V, 20A
değerinde bir devre kesici sağlamalıdır.
• Yalnızca üretici tarafından belirtilen el arabaları, sehpalar, tripodlar, dirsekler veya
masalar gibi parçaları/aksesuarları kullanın.
• Bir taşıma arabası kullanılması durumunda, devrilmesinin neden
olacağı yaralanmayı önlemek için donanımın yüklendiği taşıma
arabasını dikkatli hareket ettirin.
• Tüm servis işlemleri için yetkili servis personeline başvurun. Ünite aşağıdakiler
gibi herhangi bir şekilde hasar gördüğünde servis işlemi gerekecektir:
güç kablosu veya fiş hasar görürse.
üniteye sıvı dökülürse veya nesneler düşerse.
ünite neme maruz kalırsa.
Ünite normal biçimde çalışmazsa veya düşürülmüşse.
• Kulaklık kullanırken sesi uygun düzeylere ayarlayın; aksi durumda işitme hasarıyla
sonuçlanabilir.
4
• Ekranı kablo veya diğer kısıtlayıcı aygıtlar kullanarak duvara veya sabit bir
nesneye sabitlemek, ekranın düşmesini önlemek için ekranın ağırlığını
desteklemeye yardımcı olabilir.
Delik modeli
(G x Y)
100 x 100 mm 115 x 115 x 2,6 mm Ø 5 mm
Arabirim Yüzeyi
(G x Y x D)
Yüzey
Deliği
VESA duvara montaj deliği
VESA wall mounng hole
Vida Özelliği ve Miktarı
M4 x 10 mm
4 adet
NOT:
• Kısıtlama cihazı/kablosu 100N gücüne dayanabilmelidir.
• Kablonun düz olduğundan ve herhangi bir gevşekliğin giderildiğinden emin
olun. Cihazın harici kuvvet altında eğilmemesini sağlamak için cihazın arkası
duvara bakmalıdır.
• Cihazın herhangi bir yükseklik ve dönüş açısında ekran harici kuvvet altında
eğilmediğinden emin olun.
• Mevcut ekran saklanacak ve yeri değiştirilecekse, yukarıdaki ile aynı hususlar
uygulanmalıdır.
5
İçindekiler
Güvenlik Önlemleri ...................................................... 3
Giriş ............................................................................ 8
Paket İçeriği ............................................................................................................8
Ürüne Genel Bakış ..................................................................................................9
İlk Kurulum ................................................................ 10
Ayaklığı Kurma ...................................................................................................... 10
Duvara Kurulum ....................................................................................................12
Güvenlik Yuvasını Kullanma .................................................................................. 14
Bağlantıları Yapma .................................................... 15
Güce Bağlama ....................................................................................................... 15
Harici Aygıtlar Bağlama .........................................................................................16
HDMI Bağlantısı ..................................................................................................... 16
DisplayPort Bağlantısı ............................................................................................ 17
USB Bağlantısı ........................................................................................................ 18
Monitörü Kullanma ................................................... 19
İzleme Açısını Ayarlama ........................................................................................ 19
Yükseklik Ayarı ....................................................................................................... 19
Eğme Açısı Ayarı .................................................................................................... 20
Ekran Yönelimi Ayarı (Monitör Ekseninde Döndürme) ......................................... 20
Etrafında Döndürme Açısı Ayarı ............................................................................ 22
Aygıtı Açma/Kapatma ........................................................................................... 23
Kontrol Paneli Tuşlarını Kullanma ......................................................................... 24
Hızlı Menü ............................................................................................................. 24
Kısayol Tuşları ........................................................................................................ 26
Ayarları Yapılandırma ...........................................................................................28
Genel İşlemler ....................................................................................................... 28
Ekran Menüsü Ağacı .............................................................................................. 31
Menü Seçenekleri .................................................................................................. 37
6
Gelişmiş Özellikler ve Ayarlar .................................... 47
Auto Pivot (Otomatik Eksende Döndürme) ..........................................................47
Colorbration+ .......................................................................................................48
Color Blindness Mode (Renk Körlüğü Modu) .......................................................49
Aygıt Yazılımı Güncelleme ....................................................................................50
Ek .............................................................................. 51
Teknik Özellikler ...................................................................................................51
Sözlük....................................................................................................................53
Sorun Giderme .....................................................................................................58
Bakım .................................................................................................................... 60
Genel Önlemler ..................................................................................................... 60
Ekranı Temizleme .................................................................................................. 60
Kasayı Temizleme .................................................................................................. 60
Feragat .................................................................................................................. 60
Düzenleyici Bilgiler ve Hizmet Bilgileri ....................... 61
Uyumluluk Bilgileri ................................................................................................61
FCC Uyumluluk Bildirimi ........................................................................................ 61
Industry Canada Bildirimi ...................................................................................... 61
Avrupa Ülkeleri İçin CE Uyumluluğu ...................................................................... 61
RoHS2 Uyumluluğu Beyanı .................................................................................... 62
Hindistan Tehlikeli Maddeler Kısıtlaması .............................................................. 63
Ürün Ömrünün Sonunda Ürünü Elden Çıkarma .................................................... 63
Pantone® Onaylı Bir Monitör ................................................................................ 64
Telif Hakkı Bilgileri ................................................................................................65
Müşteri Hizmetleri ................................................................................................ 66
Kullanım Kılavuzu EK-1 (Monitör) .......................................................................... 67
7
Giriş
Paket İçeriği
• Monitör
• Güç kablosu
• Video kablosu
• Hızlı başlangıç kılavuzu
NOT: Paketinizde bulunan güç kablosu ve video kabloları ülkenize bağlı olarak
değişiklik gösterebilir. Daha fazla bilgi için lütfen yerel satıcınızla iletişime
geçin.
8
Ürüne Genel Bakış
Önden Görünüm
Arkadan Görünüm
Görüntüleme
ekranı
1
2
3
4
Güç düğmesi
5
HDMI 2 HDMI 1
1 2 2 3 4
1. AC IN 2. HDMI 3. DisplayPort
4. USB Type C 5. USB Upstream 6. USB Downstream
Güvenlik Yuvası
Type-C
5 6
NOT: 1/2/3/4/5 tuşları ve işlevleri konusunda daha fazla bilgi için başvurun:
“MOBA Oyunu” sayfa 26.
9
İlk Kurulum
Bu kısım monitörünüzü kurmaya yönelik ayrıntılı yönergeler sağlar.
Ayaklığı Kurma

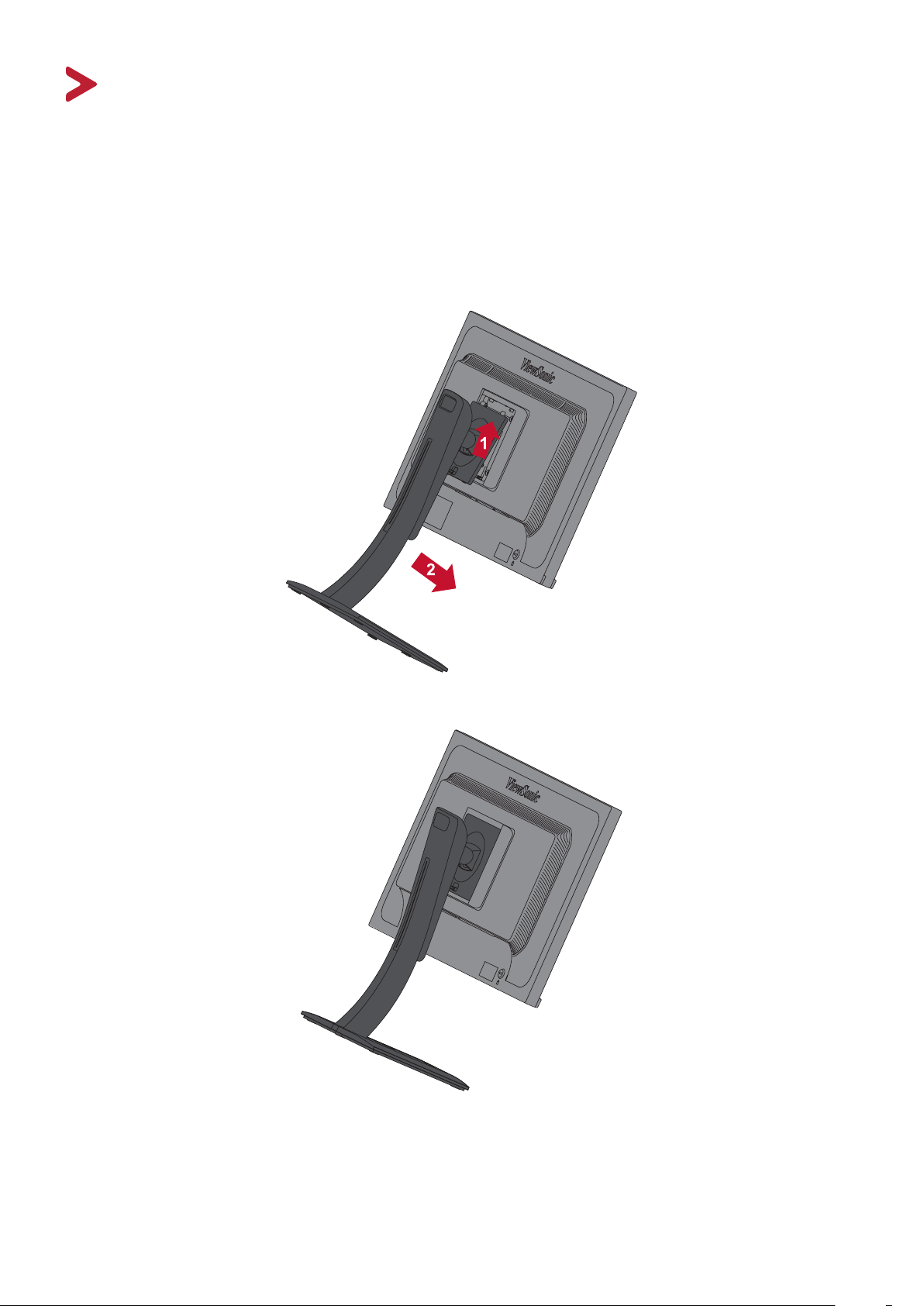

1. Monitörü, ekran aşağı doğru gelecek şekilde düz, sabit bir yüzeye yerleştirin.
2. Monitör ayaklığının üst kancalarını, aşağıdaki şekilde gösterildiği gibi ayaklık
kurulum yuvalarıyla hizalayıp içe doğru kaydırın.
10
3. Aygıtı, düz, sabit bir yüzeyde dik konuma getirin.
NOT: Aygıtı her zaman düz, sabit bir yüzeye yerleştirin. Aksi durumda aygıtın,
aygıt hasarıyla ve/veya fiziksel yaralanmayla sonuçlanabilecek şekilde
düşmesine neden olabilir.
11
Duvara Kurulum
Duvara kurulum takımlarına yönelik standart boyutlar için aşağıdaki tabloya
başvurun.
NOT: Sadece UL Listeli Duvara Montaj Braketi ile kullanılması içindir. Duvar
montaj kiti veya yüksekliği ayarlanabilir ayak almak için, ViewSonic® veya
yerel satıcınızla temas kurun.
En Fazla
Yük
14kg 100 x 100 mm 115 x 115 x 2,6 mm Ø 5 mm
NOT: Duvara kurulum takımları ayrı olarak satılır.
1. Aygıtı kapatın ve tüm kabloları çıkarın.
2. Aygıtı, ekran aşağı doğru gelecek şekilde düz, sabit bir yüzeye yerleştirin.
3. Kancaları ayırmak için yavaşça aşağı çekin. Ardından ayaklığı çıkarın.
Delik modeli
(G x Y)
Arabirim Yüzeyi
(G x Y x D)
Yüzey
Deliği
Vida Özelliği ve Miktarı
M4 x 10 mm
4 adet
12

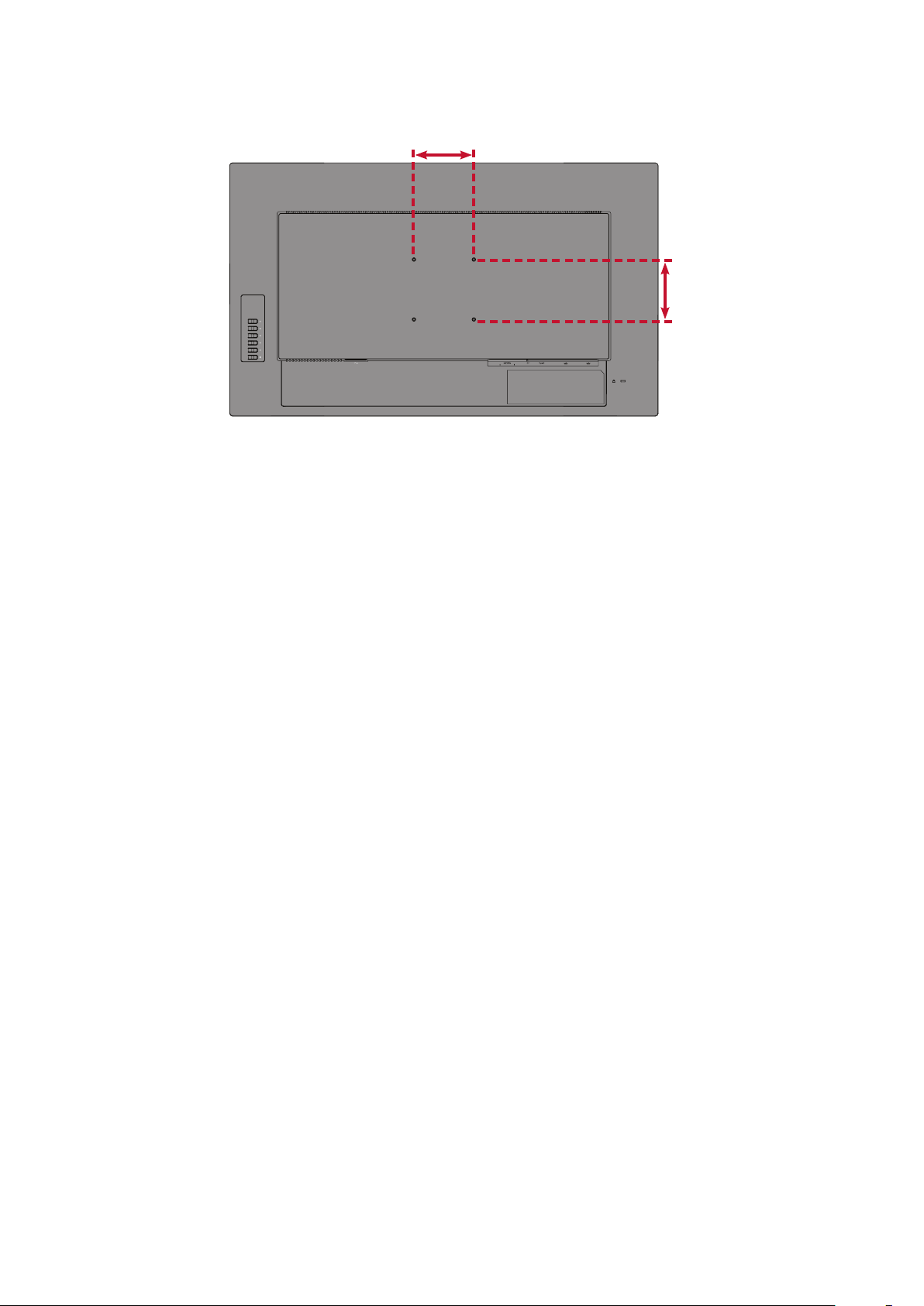

4. Kurulum bağlantı parçasını aygıtın arkasındaki VESA kurulum deliklerine takın.
Ardından dört (4) vidayla (M4 x 10 mm) sabitleyin.
100 mm
100 mm
5. Monitörü duvara kurmak için, duvara kurulum takımıyla sağlanan yönergeleri
izleyin.
13
Güvenlik Yuvasını Kullanma
Aygıtın çalınmasını önlemeye yardımcı olmak amacıyla, aygıtı hareketsiz bir nesneye
sabitlemek için bir güvenlik yuvası kilitleme aygıtı kullanın.
İlaveten, monitörün bir emniyet kablosu kullanılarak duvara ya da sabit bir eşyaya
bağlanması monitör ağırlığının düşmesini önlemek amacıyla desteklenmesine
yardımcı olabilir.
Aşağıda, bir masada güvenlik yuvası kilitleme aygıtı kurma örneği verilmektedir.
14
Bağlantıları Yapma
Bu kısım monitöre diğer donanımları bağlama yöntemi konusunda kılavuz sağlar.
Güce Bağlama
1. Güç adaptörünü aygıtın arkasındaki AC IN girişine bağlayın.
2. Güç kablosu fişini bir prize takın.
1
2
15
Harici Aygıtlar Bağlama
HDMI Bağlantısı
Bir HDMI kablosunun bir ucunu monitörünüzün HDMI bağlantı noktasına bağlayın.
Kablonun diğer ucunu da bilgisayarınızın HDMI bağlantı noktasına bağlayın.
NOT: Monitörde bir tane HDMI 1.4 bağlantı noktası vardır.
HDMI 1HDMI 2
HDMI
16
DisplayPort Bağlantısı
Bir DisplayPort kablosunun bir ucunu DisplayPort veya mini DP bağlantı noktasına
bağlayın. Kablonun diğer ucunu da bilgisayarınızın DisplayPort veya mini DP bağlantı
noktasına bağlayın.
NOT: Monitörü Mac bilgisayarınızdaki Thunderbolt bağlantı noktasına (sürüm
1 ve 2) bağlamak için, “mini DP - DisplayPort kablosunun” mini DP ucunu
Mac bilgisayarınızın Thunderbolt çıkışına bağlayın. Kablonun diğer ucunu
da monitörün DisplayPort bağlantı noktasına bağlayın.
17
USB Bağlantısı
Bir USB kablosunun bir ucunu monitörün bir USB bağlantı noktasına bağlayın.
Kablonun diğer ucunu da bilgisayarınızın bir USB bağlantı noktasına bağlayın.
NOT: Monitör üç (3) tip USB bağlantı noktası destekler. Bağlantı(ları) yaparken
aşağıdaki kılavuzlara uyun:
• İki (2) USB Tip A bağlantı noktası: A Tipi çevresel aygıtlarınız için
bağlantı (ör. depolama aygıtı, klavye, fare).
NOT: Bazı çevre aygıtlarını kullanmak için, bilgisayarınızın
monitörün USB Tip B bağlantı noktasına da takılı olduğundan emin
olun.
• Bir (1) USB Tip B bağlantı noktası: USB Tip B erkek kablo ucunu (2
kesik köşeli kare) bu bağlantı noktasına, kablonun diğer ucunu da
bilgisayarınızın USB aşağı yön bağlantı noktasına bağlayın.
• Bir (1) USB Tip C bağlantı noktası: Tip-C çıkışlı aygıtınızın ve kablonuzun
video sinyali iletimini desteklediğinden emin olun.
Type-C
Type-C
NOT: Üç tip USB bağlantı noktasının hepsine aynı anda bağlanmak gerekli
değildir. Kullanıcının kişisel kullanım senaryosu, varsa, hangi USB bağlantı
noktalarının kullanılacağını belirleyecektir.
18
Monitörü Kullanma
İzleme Açısını Ayarlama
En uygun izleme için aşağıdaki yöntemlerden herhangi birini kullanarak izleme
açısını ayarlayabilirsiniz:
Yükseklik Ayarı
Monitörü istediğiniz düzeye (0 ila 130 mm) alçaltın veya yükseltin.
NOT: Ayarlarken, monitörü kenarlardan her iki elinizle tutarak ayarlama yolu
boyunca sıkıca bastırın.
19
Eğme Açısı Ayarı
Monitörü öne veya arkaya doğru istediğiniz izleme açısına (-5˚ ila 21˚) eğin.
NOT: Ayarlama sırasında, bir elinizle ayaklığı sıkıca desteklerken, diğer elinizle
monitörü öne veya arkaya doğru eğin.
Ekran Yönelimi Ayarı (Monitör Ekseninde Döndürme)
1. Monitörü en yüksek konuma ayarlayın. Ardından monitörü arkaya doğru tam
eğme konumuna kadar eğin.
20
2. Monitörü yatay yönelimden dikey yönelime saat yönünde veya saat yönünün
tersinde 90° döndürün.
NOT:
• Ayarlarken, monitörünüzün her iki kenarından iki elinizle sıkıca
tuttuğunuzdan emin olup monitörü 90° döndürün.
• Sistem, Otomatik Eksende Döndürme uygulamasını kullanarak ekran
yönelimini otomatik olarak algılayabilir.
21
Etrafında Döndürme Açısı Ayarı
Monitörü istediğiniz izleme açısı için (60˚) sola veya sağa doğru kendi etrafında
döndürün.
22

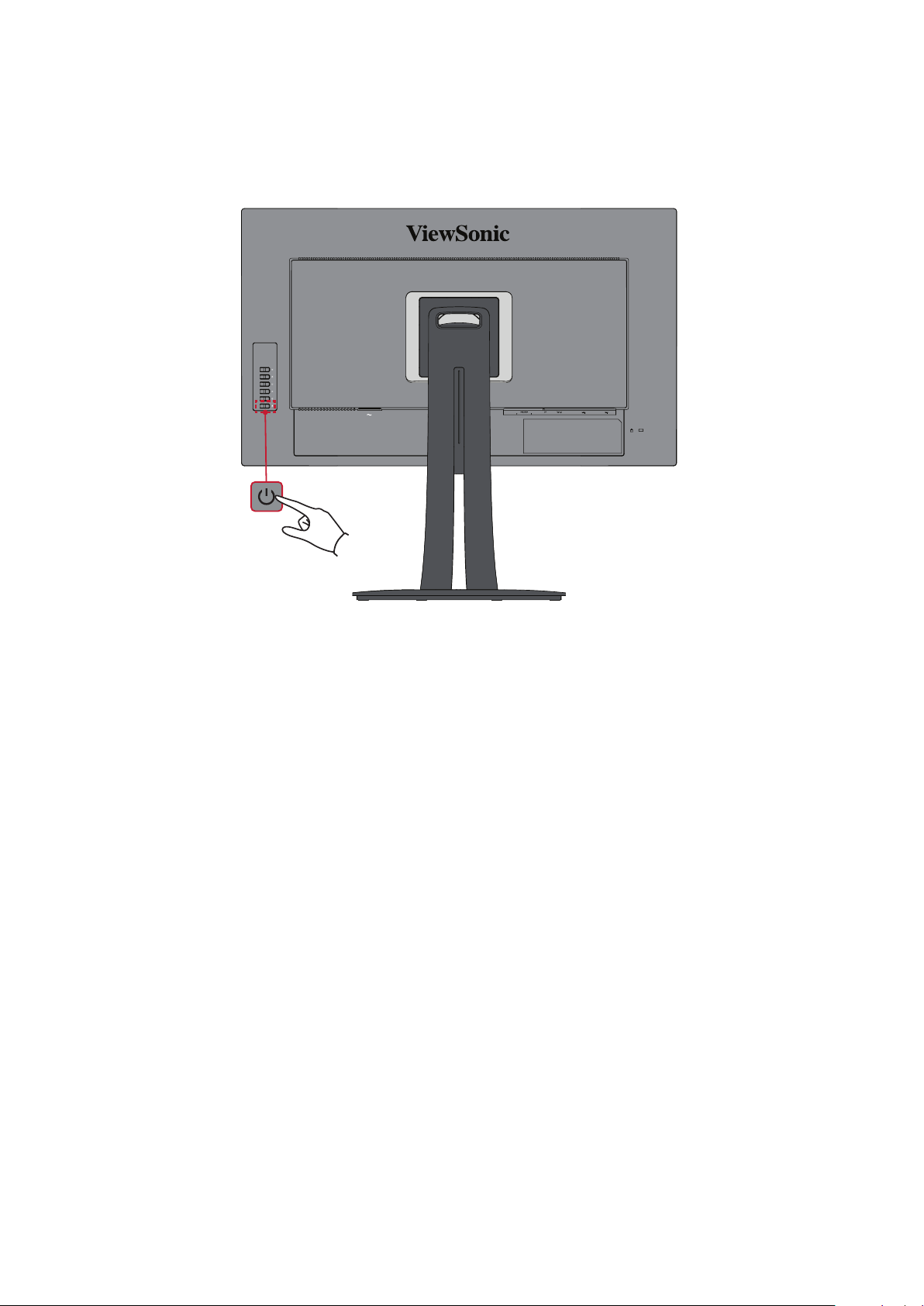

Aygıtı Açma/Kapatma
1. Güç kablosunu bir prize takın.
2. Monitörü açmak için Güç düğmesine dokunun.
3. Monitörü kapatmak için Güç düğmesine tekrar dokunun.
NOT: Monitör, güç kablosu prize bağlı olduğu sürece bir miktar elektrik
tüketmeye devam edecektir. Monitör uzun bir süre kullanılmayacaksa
lütfen güç fişini prizden çıkarın.
23
Kontrol Paneli Tuşlarını Kullanma
Hızlı Menüye erişmek, Kısayol Tuşlarını etkinleştirmek, Ekran Menüsünde (OSD)
gezinmek ve ayarları değiştirmek için kontrol paneli tuşlarını kullanın.
1
2
3
4
5
Hızlı Menü
Hızlı menüyü etkinleştirmek için 1/2/3/4 tuşuna dokunun.
Standard Color
Contrast/Brightness
Input Select
Main Menu
Exit
NOT: Seçeneği belirlemek veya ayarlar yapmak için ekranın alt kısmında
görünen tuş kılavuzunu izleyin.
Standard Color (Standart Renk)
Önceden yapılandırılmış standart renk ayarlarından birini seçin.
sRGB
Custom
24
Contrast/Brightness (Kontrast/Parlaklık)
Kontrast veya parlaklık düzeyini ayarlayın.
Input Select (Giriş Seçimi)
Giriş kaynağını seçin.
Contrast
70
Brightness
100
Type C
DisplayPort
HDMI 1
HDMI 2
Ana Menü
Ekran Menüsüne (OSD) girin.
Input
Select
Type C
DisplayPort
HDMI 1
HDMI 2
Auto Detect
Çıkış
VP3256-4K
Audio Adjust
Color Adjust ViewMode
Manual Image
Adjust
3840 x 2160 @ 60Hz
Setup Menu
Hızlı Menüden çıkın.
NOT: Hızlı Menüden çıkmak için 5 tuşunu kullanın.
25
Kısayol Tuşları
Ekran Menüsü (OSD) kapalıyken, kontrol paneli tuşlarını kullanarak özel işlevlere
hızla erişebilirsiniz.
Anahtar Açıklama
1 Kullanıcı modunu seçmek için tuşu 5 saniye basılı tutun. Ardından
etkinleştirmek için istediğiniz Kullanıcı modunu seçin.
User 1
User 2
User 3
Exit
2 + 3 Ekran menüsünü kilitlemek/menünün kilidini açmak için tuşlara
dokunun.
Menü ekranda göründüğünde, ekran menüsünü kilitlemek/menünün
kilidini açmak için her iki tuşa 10 saniye boyunca dokunmaya devam
edin.
OSD Lock/Unlock
Locking OSD
1
Press and hold for 10s
to lock OSD
Ekran menüsü kilitlenirse ekranda aşağıdaki mesaj görünecektir:
OSD Lock/Unlock
OSD Locked
26
Anahtar Açıklama
2 + 4 Güç düğmesini kilitlemek/düğmenin kilidini açmak için tuşlara dokunun.
Menü ekranda göründüğünde, Power (Güç) düğmesini kilitlemek/
düğmenin kilidini açmak için her iki tuşa 10 saniye boyunca dokunmaya
devam edin.
Power Lock/Unlock
Locking Power Button
3
Press and hold for 10s
to lock power
Power (Güç) düğmesi kilitlenirse ekranda aşağıdaki mesaj görünecektir:
Power Lock/Unlock
Power Button Locked
3 + 5 Aygıt açıldığında açılış ekranını görüntülemek/gizlemek için tuşlara
dokunun.
Boot Up Screen On/Off
Off
Press to turn on
27
Ayarları Yapılandırma
Genel İşlemler
1. Hızlı Menüyü etkinleştirmek için 1/2/3/4 tuşuna dokunun. Ekran Menüsünü
görüntülemek için 4 tuşuna dokunun.
VP3256-4K
Input
Select
Type C
DisplayPort
HDMI 1
HDMI 2
Auto Detect
Audio Adjust
Color Adjust ViewMode
Manual Image
Adjust
3840 x 2160 @ 60Hz
Setup Menu
2. Ana menüyü seçmek için 1 veya 2 tuşuna dokunun. Seçilen menüye girmek için 3
tuşuna dokunun.
VP3256-4K
Input
Select
Volume
Mute
Audio Adjust
50
Manual Image
Adjust
3840 x 2160 @ 60Hz
Setup Menu
Color Adjust ViewMode
28
3. İstediğiniz menü seçeneğini belirlemek için 1 veya 2 tuşuna dokunun. Alt menüye
3840 x 2160 @ 60Hz
VP3256-4K
Setup Menu
Color Adjust ViewMode
Manual Image
Adjust
Input
Select
Audio Adjust
Volume
Mute
On
Off
girmek için 3 tuşuna dokunun.
VP3256-4K
Input
Select
Volume
Mute
Audio Adjust
Color Adjust ViewMode
On
Off
Manual Image
Adjust
3840 x 2160 @ 60Hz
Setup Menu
4. Ayarı yapmak/seçmek için 1 veya 2 tuşuna dokunun. Onaylamak için 3 tuşuna
dokunun.
NOT: Bazı menü seçeneği ayarları kullanıcının seçimi onaylamak için 3 tuşuna
basmasını gerektirmez. Seçeneği belirlemek veya ayarlar yapmak için
ekranın alt kısmında görünen tuş kılavuzunu izleyin.
29
VP3256-4K
VP3256-4K
Input
Select
Volume
Mute
Audio Adjust
Color Adjust ViewMode
On
Off
Manual Image
Adjust
3840 x 2160 @ 60Hz
Setup Menu
Input
Select
Volume
Mute
Audio Adjust
Color Adjust ViewMode
50
Manual Image
Adjust
3840 x 2160 @ 60Hz
Setup Menu
Tuş Kılavuzu Tuş Kılavuzu
5. Önceki menüye dönmek için 4 tuşuna dokunun.
NOT: Ekran menüsünden çıkmak için, ekran menüsü kaybolana kadar 5 tuşuna
dokunun.
30
Ekran Menüsü Ağacı
Ana Menü Alt menü Menü Seçeneği
Input Select
Audio Adjust
ViewMode
Type C
DisplayPort
HDMI 1
HDMI 2
On
Auto Detect
O
Volume (-/+, 0~100)
On
Mute
O
O
FPS 1
FPS 2
Game
RTS
MOBA
Movie
Web
Text
MAC Ultra Clear (-/+, 0~10)
Ultra Clear (-/+, 0~10)
Advanced Sharpness
Advanced Gamma
Ultra Clear (-/+, 0~10)
Advanced Sharpness
Black Stabilizaon (-/+, 0~10)
Ultra Clear (-/+, 0~10)
Advanced Sharpness
Advanced Gamma
Designer
CAD/CAM
Animaon
Video Edit
(-/+,
0/25/50/75/100)
(-/+,
1.8/2.0/2.2/2.4/2.6)
(-/+,
0/25/50/75/100)
(-/+,
0/25/50/75/100)
(-/+,
1.8/2.0/2.2/2.4/2.6)
31
Ana Menü Alt menü Menü Seçeneği
ViewMode
Photographer
Retro
Landscape
Ultra Clear (-/+, 0~10)
Advanced Sharpness
Advanced Gamma
Ultra Clear (-/+, 0~10)
Advanced Sharpness
Advanced Gamma
TruTone (-/+, 0~100)
Ultra Clear (-/+, 0~10)
Advanced Sharpness
Advanced Gamma
TruTone (-/+, 0~100)
(-/+,
0/25/50/75/100)
(-/+,
1.8/2.0/2.2/2.4/2.6)
(-/+,
0/25/50/75/100)
(-/+,
1.8/2.0/2.2/2.4/2.6)
(-/+,
0/25/50/75/100)
(-/+,
1.8/2.0/2.2/2.4/2.6)
Color Adjust
Contrast/
Brightness
Color Format
Ultra Clear (-/+, 0~10)
Advanced Sharpness
Portrait
Monochrome
Contrast (-/+, 0~100)
Brightness (-/+, 0~100)
Auto
RGB (Full Range)
RGB (Limited
Range)
Advanced Gamma
TruTone (-/+, 0~100)
Skin Tone (-/+, 0~10)
Black Stabilizaon (-/+, 0~10)
Advanced Sharpness
TruTone (-/+, 0~100)
(-/+,
0/25/50/75/100)
(-/+,
1.8/2.0/2.2/2.4/2.6)
(-/+,
0/25/50/75/100)
YUV (Full Range)
YUV (Limited
Range)
Standard Color sRGB
32
Ana Menü Alt menü Menü Seçeneği
Color Adjust
Panel Default
Bluish
Color
Temperature
Gamma
Black Stabilizaon (-/+, 0~10)
Advanced DCR
Cool
Nave
Warm
User
O
1.8
2.0
2.2
2.4
2.6
(-/+,
0/25/50/75/100)
Custom
Gain
Oset
Hue
Saturaon
Red (-/+, 0~100)
Green (-/+, 0~100)
Blue (-/+, 0~100)
Red (-/+, 0~100)
Green (-/+, 0~100)
Blue (-/+, 0~100)
Red (-/+, 0~100)
Green (-/+, 0~100)
Blue (-/+, 0~100)
Cyan (-/+, 0~100)
Magenta (-/+, 0~100)
Yellow (-/+, 0~100)
Red (-/+, 0~100)
Green (-/+, 0~100)
Blue (-/+, 0~100)
Cyan (-/+, 0~100)
Recall
Magenta (-/+, 0~100)
Yellow (-/+, 0~100)
33
Ana Menü Alt menü Menü Seçeneği
Manual
Image Adjust
Sharpness
Aspect Rao
Overscan
Low Input Lag
Response Time
Blue Light Filter (-/+, 0~100)
HDR10
(-/+,
0/25/50/75/100)
1:1
4:3
Full Screen
On
O
On
O
Standard
Advanced
Ultra Fast
On
O
Adapve Sync
On
O
34
Ana Menü Alt menü Menü Seçeneği
Setup Menu
Language Select
Resoluon
Noce
English
Français
Deutsch
Español
Italiano
Suomi
Русский
Türkçe
日本語
한국어
繁體中文
简体中文
Česká
Svenska
On
O
Informaon
OSD Timeout (-/+, 5/15/30/60)
OSD
Background
OSD Pivot
Power Indicator
Auto Power O
On
O
Auto
0°
+90°
-90°
180°
On
O
On
O
30 Minutes
45 Minutes
Sleep
60 Minutes
120 Minutes
O
35
Ana Menü Alt menü Menü Seçeneği
Setup Menu
ECO Mode
DisplayPort 1.2
DDC/CI
Save As
All Recall
Standard
Opmize
Conserve
On
O
On
O
User 1
User 2
User 3
Recall
36
Menü Seçenekleri
Input Select (Giriş Seçimi)
1. Hızlı Menüyü görüntülemek için 1/2/3/4 tuşuna dokunun. Ekran Menüsünü
görüntülemek için 4 tuşuna dokunun.
2. Input Select (Giriş Seçimi) öğesini seçmek için 1 veya 2 tuşuna dokunun. Input
Select (Giriş Seçimi) menüsüne girmek için 3 tuşuna dokunun.
VP3256-4K
Input
Select
Type C
DisplayPort
HDMI 1
HDMI 2
Auto Detect
Audio Adjust
Color Adjust ViewMode
Manual Image
Adjust
3840 x 2160 @ 60Hz
Setup Menu
3. İstediğiniz giriş kaynağını seçmek için 1 veya 2 tuşuna dokunun. Seçimi onaylamak
için 3 tuşuna dokunun.
37
Audio Adjust (Ses Ayarı)
1. Hızlı Menüyü etkinleştirmek için 1/2/3/4 tuşuna dokunun. Ekran Menüsünü
görüntülemek için 4 tuşuna dokunun.
2. Audio Adjust (Ses Ayarı) öğesini seçmek için 1 veya 2 tuşuna dokunun. Audio
Adjust (Ses Ayarı) menüsüne girmek için 3 tuşuna dokunun.
VP3256-4K
Input
Select
Volume
Mute
Audio Adjust
Color Adjust ViewMode
Manual Image
Adjust
3840 x 2160 @ 60Hz
Setup Menu
3. Menü seçeneğini belirlemek için 1 veya 2 tuşuna dokunun. Alt menüsüne girmek
için 3 tuşuna dokunun.
4. Ayarı yapmak/seçmek için 1 veya 2 tuşuna dokunun. Onaylamak için 3 tuşuna
dokunun (uygulanabilirse).
Menü Seçeneği Açıklama
Ses Düzeyi Ses düzeyini ayarlayın.
Sessiz Sesi geçici olarak kapatmak için bu seçeneği etkinleştirin.
38
ViewMode (Görünüm Modu) Menüsü
1. Hızlı Menüyü etkinleştirmek için 1/2/3/4 tuşuna dokunun. Ekran Menüsünü
görüntülemek için 4 tuşuna dokunun.
2. ViewMode (Görünüm Modu) öğesini seçmek için 1 veya 2 tuşuna dokunun.
ViewMode (Görünüm Modu) menüsüne girmek için 3 tuşuna dokunun.
VP3256-4K
Input
Select
Off
Game
Movie
Web
Text
MAC
Designer
Photographer
Audio Adjust
Color Adjust ViewMode
Manual Image
Adjust
3840 x 2160 @ 60Hz
Setup Menu
3. Ayarı seçmek için 1 veya 2 tuşuna dokunun. Seçimi onaylamak için 3 tuşuna
dokunun.
Menü Seçeneği Açıklama
Kapalı İşlevi devre dışı bırakın.
Game (Oyun) Oyun oynamak için bu seçeneği belirleyin.
Film Film izlemek için bu seçeneği belirleyin.
Web Web sitelerine göz atmak için bu seçeneği belirleyin.
Text (Metin) Metin dosyalarını görüntülemek için bu seçeneği belirleyin.
MAC Monitörü Mac bilgisayarlara bağlarken bu seçeneği belirleyin.
Designer
(Tasarımcı)
Photographer
Grafik tasarım dosyalarını görüntülemek için bu seçeneği
belirleyin.
Fotoğraf dosyalarını görüntülemek için bu seçeneği belirleyin.
(Fotoğrafçı)
39
Color Adjust (Renk Ayarı) Menüsü
NOT: Bazı alt menüler kullanıcının özel ayarlarına bağlı olarak ayarlanamayabilir
(ör. Ambient Light Sensor (Ortam Işığı Algılayıcı) özelliği ON (AÇIK)
olarak ayarlanırsa, Advanced DCR (Gelişmiş DCR) ve Contrast/Brightness
(Kontrast/Parlaklık) ayarlanamaz).
1. Hızlı Menüyü etkinleştirmek için 1/2/3/4 tuşuna dokunun. Ekran Menüsünü
görüntülemek için 4 tuşuna dokunun.
2. Color Adjust (Renk Ayarı) öğesini seçmek için 1 veya 2 tuşuna dokunun. Color
Adjust (Renk Ayarı) menüsüne girmek için 3 tuşuna dokunun.
VP3256-4K
Input
Select
Contrast/Brightness
Color Format
Standard Color
Audio Adjust
Custom
Color Adjust ViewMode
Manual Image
Adjust
3840 x 2160 @ 60Hz
Setup Menu
3. Menü seçeneğini belirlemek için 1 veya 2 tuşuna dokunun. Alt menüsüne girmek
için 3 tuşuna dokunun.
4. Ayarı seçmek için 1 veya 2 tuşuna dokunun. Seçimi onaylamak için 3 tuşuna
dokunun.
NOT: Bazı alt menü seçenekleri başka bir alt menüye sahip olabilir. İlgili alt
menüye girmek için 3 tuşuna basın. Seçeneği belirlemek veya ayarlar
yapmak için ekranın alt kısmında görünen tuş kılavuzunu izleyin.
Menü Seçeneği Açıklama
Kontrast
Contrast/
Brightness
(Kontrast/
Parlaklık)
Resmin en açık ve en koyu kısımları arasındaki farkın
derecesini ayarlayın ve görüntüdeki siyah ve beyaz miktarını
değiştirin.
Parlaklık
Ekran görüntüsünün arka plan siyah düzeylerini ayarlayın.
40
Menü Seçeneği Açıklama
Monitör, giriş sinyali renk biçimini otomatik olarak algılayabilir.
Renkler doğru biçimde görüntülenmezse, doğru renk biçimi
aralığına uyum sağlamak için renk biçimi seçeneklerini elle
değiştirebilirsiniz.
• Otomatik: Renk biçimini, siyah ve beyaz düzeylerini
otomatik olarak tanır.
Color Format
(Renk Biçimi)
Standard Color
(Standart Renk)
• RGB (Full Range) (RGB (Tam Aralık)): Giriş sinyali renk biçimi
RGB, siyah ve beyaz düzeyleri tam şeklindedir.
• RGB (Limited Range) (RGB (Sınırlı Aralık)): Giriş sinyali renk
biçimi RGB, siyah ve beyaz düzeyleri sınırlı şeklindedir.
• YUV (Full Range) (YUV (Tam Aralık)): Giriş sinyali renk biçimi
YUV, siyah ve beyaz düzeyleri tam şeklindedir.
• YUV (Limited Range) (YUV (Sınırlı Aralık)): Giriş sinyali renk
biçimi YUV, siyah ve beyaz düzeyleri sınırlı şeklindedir.
Monitörde, çeşitli ekran endüstrisi renk standartları vardır. Her
bir renk modu monitörün uygulamaları için seçilebilir.
• sRGB: sRGB standardının kesin renk dizisi ve gama değeri.
Renk Sıcaklığı
Renk sıcaklığı ayarını seçin.
• Panel Default (Panel Varsayılanı): Panel varsayılan modunu
kullanın.
Custom (Özel)
• Bluish (Mavimsi): Renk sıcaklığını 9300K olarak ayarlayın.
• Cool (Soğuk): Renk sıcaklığını 7500K olarak ayarlayın.
• Native (Doğal): Doğal ayarı varsayılan renk sıcaklığıdır. Genel
grafik tasarım ve olağan kullanım için önerilir.
• Warm (Sıcak): Renk sıcaklığını 5000K olarak ayarlayın.
• User (Kullanıcı): Özel kullanıcı ayarları.
41
Menü Seçeneği Açıklama
Gama
Monitörün gri tonlama düzeylerinin parlaklığını elle ayarlayın.
Black Stabilization (Siyah Dengeleme)
Karanlık sahneleri aydınlatarak yükseltilmiş görünürlük ve
ayrıntı sağlayın.
Advanced DCR (Gelişmiş DCR)
Görüntü sinyalini otomatik olarak algılar ve karanlık bir
sahnede siyah rengi daha siyah, aydınlık bir ortamda beyaz
rengi daha beyaz yapma becerisini iyileştirmek için arka ışık
parlaklığını ve rengini akıllı biçimde kontrol eder.
Kazanım
USER COLOR (KULLANICI RENGİ) ayarlarınızı (Kullanıcı
Modunda kaydedilebilir) özelleştirmek için beyaz sıcaklığını
veya belirli bir renk sıcaklığını ve kazanç değerini (kırmızı, yeşil,
Custom (Özel)
mavi) ayarlayın.
Offset (Kaydırma)
Kırmızı, yeşil ve mavinin siyah düzeylerini ayarlayın.
Kazanç ve kaydırma işlevleri, kullanıcıların, kontrastı ve
karanlık sahneleri işlerken en üst düzey denetim için beyaz
dengesini kontrol etmelerine olanak tanır.
Hue (Renk tonu)
Her bir rengin (kırmızı, yeşil, mavi, camgöbeği, eflatun ve sarı)
tonunu ayarlayın.
Doygunluk
Her bir rengin (kırmızı, yeşil, mavi, camgöbeği, eflatun ve sarı)
renk derinliğini ayarlayın.
Recall (Yeniden ara)
Custom (Özel) ilintili ayarlara varsayılan değerleri geri
yükleyin.
42
Manual Image Adjust (Elle Görüntü Ayarı) Menüsü
1. Hızlı Menüyü etkinleştirmek için 1/2/3/4 tuşuna dokunun. Ekran Menüsünü
görüntülemek için 4 tuşuna dokunun.
2. Manual Image Adjust (Elle Görüntü Ayarı) öğesini seçmek için 1 veya 2 tuşuna
dokunun. Manual Image Adjust (Elle Görüntü Ayarı) menüsüne girmek için 3
tuşuna dokunun.
VP3256-4K
Input
Select
Aspect Ratio
Low Input Lag
Response Time
Blue Light Filter
Adaptive Sync
Audio Adjust
Sharpness
Overscan
HDR10
Color Adjust ViewMode
Manual Image
Adjust
3840 x 2160 @ 60Hz
Setup Menu
3. Menü seçeneğini belirlemek için 1 veya 2 tuşuna dokunun. Alt menüsüne girmek
için 3 tuşuna dokunun.
4. Ayarı yapmak/seçmek için 1 veya 2 tuşuna dokunun. Onaylamak için 3 tuşuna
dokunun (uygulanabilirse).
Menü Seçeneği Açıklama
Sharpness (Netlik) Monitörün resim kalitesini ayarlayın.
Aspect Ratio
Monitörün en boy oranını seçin.
(En Boy Oranı)
Overscan
(Aşırı Tarama)
Özgün resmi, ekranı kaplayana eşit bir en boy oranına yatay
ve dikey olarak kendiliğinden büyütmek için bu seçeneği
etkinleştirin.
Low Input Lag
Girişten çıkışa gecikmeyi azaltmak için uygun hızı seçin.
(Düşük Giriş
Gecikmesi)
43
Menü Seçeneği Açıklama
Response Time
(Yanıt Verme
Zamanı)
Blue Light Filter
(Mavi Işık Filtesi)
HDR10 En parlak alanlar ve gölgelerdeki ayrıntının görülebilmesi için
Adaptive Sync İstikrarsız oyunlara ve kopuk görüntülere son verin.
Çizgilenme, bulanıklık veya gölgelenme olmadan düzgün
görüntüler oluşturmak için tepki süresini ayarlayın. Düşük
tepki süresi, grafik açıdan yoğun çoğu oyun için oldukça
uygundur ve spor veya hareketli filmler izlenirken şaşırtıcı
görsel kalite sağlar.
Daha rahat bir izleme deneyimi için, yüksek enerjili mavi ışığı
engelleyen filtreyi ayarlayın.
belirli bir sahnenin genel kontrastını düşürün.
44
Setup Menu (Ayar menüsü)
1. Hızlı Menüyü etkinleştirmek için 1/2/3/4 tuşuna dokunun. Ekran Menüsünü
görüntülemek için 4 tuşuna dokunun.
2. Setup Menu (Ayar Menüsü) öğesini seçmek için 1 veya 2 tuşuna dokunun. Setup
Menu (Ayar Menüsü) menüsüne girmek için 3 tuşuna dokunun.
VP3256-4K
Input
Select
Language Select
Resolution Notice
OSD Timeout
OSD Background
Power Indicator
Auto Power Off
DisplayPort 1.2
Audio Adjust
Information
OSD Pivot
Sleep
ECO Mode
Color Adjust ViewMode
Manual Image
Adjust
3840 x 2160 @ 60Hz
Setup Menu
3. Menü seçeneğini belirlemek için 1 veya 2 tuşuna dokunun. Alt menüsüne girmek
için 3 tuşuna dokunun.
4. Ayarı seçmek için 1 veya 2 tuşuna dokunun. Seçimi onaylamak için 3 tuşuna
dokunun.
NOT: Bazı alt menü seçenekleri başka bir alt menüye sahip olabilir. İlgili alt
menüye girmek için 3 tuşuna basın. Seçeneği belirlemek veya ayarlar
yapmak için ekranın alt kısmında görünen tuş kılavuzunu izleyin.
Menü Seçeneği Açıklama
Language Select
Ekran menüsü için kullanılabilir bir dil seçin.
(Dil Seç)
Resolution Notice
(Çözünürlük Bildr.)
Sistemin, kullanıcıları geçerli izleme çözünürlüğünün doğru
doğal çözünürlük olmadığı yönünde bilgilendirmesine olanak
tanımak için bu seçeneği etkinleştirin.
Bilgi Monitör bilgilerini görüntüleyin.
OSD Timeout
Ekran menüsünün ekranda kalacağı süreyi ayarlayın.
(OSD Zaman
aşımı)
OSD Background
(OSD Arka planı)
Ekran menüsü göründüğünde ekran menüsü arka planını
gösterin/gizleyin.
45
Menü Seçeneği Açıklama
OSD Pivot
(OSD Mili)
Power Indicator
(Güç Göstergesi)
Otomatik
Kapanma
Sleep (Uyku)
Ekran menüsü yönelimini ayarlayın.
• Otomatik: Ekran menüsü, monitör dikey
konumlandırıldığında yerleşik G algılayıcı sayesinde
otomatik olarak eksende dönebilir.
• 0°: Ekran menüsünü eksende döndürme olmayacak şekilde
ayarlar.
• +90°: Ekran menüsünü +90° eksende döndürmeyle ayarlar.
• -90°: Ekran menüsünü -90° eksende döndürmeyle ayarlar.
• 180°: Ekran menüsünü 180° eksende döndürmeyle ayarlar.
Güç göstergesini açık veya kapalı olarak ayarlayın. On (Açık)
olarak ayarlanırsa, aygıt açıldığında güç göstergesi mavi renkte
yanar.
Monitörün belirli bir sürenin sonunda otomatik olarak
kapanmasını sağlamak için bu seçeneği etkinleştirin.
Monitörün Sleep (Uyku) moduna girmesinden önce geçecek
boşta kalma süresini ayarlayın.
ECO Mode
(Ekonomik Modu)
DisplayPort 1.2 DisplayPort 1.2 desteğini etkinleştirin dışı bırakın.
DDC/CI Grafik kartı aracılığıyla monitör kontrolüne olanak tanımak için
Save As
(Farklı Kaydet)
All Recall
(Tümünü yeniden
ara)
Güç tüketimi temelinde çeşitli modlar arasında seçim yapın.
bu seçeneği etkinleştirin.
User 1 (Kullanıcı 1)/User 2 (Kullanıcı 2)/User 3 (Kullanıcı 3) için
kişiselleştirilmiş ekran menüsü yapılandırmalarını ayarlayın.
Daha fazla bilgi için başvurun: 26 sayfadaki “Kısayol Tuşları”
kısmına başvurun.
Tüm ayarları varsayılan değerlerine sıfırlar.
46
Gelişmiş Özellikler ve Ayarlar
Bu bölüm monitörün gelişmiş özelliklerini açıklar.
Auto Pivot (Otomatik Eksende Döndürme)
Ekran dikey veya yatay olarak eksende döndürülürken, monitör, Auto Pivot
(Otomatik Eksende Döndürme) işlevi sayesinde otomatik olarak görüntüyü
algılayabilir ve ekranda görüntünün yönelimini ayarlayabilir.
NOT: Auto Pivot (Otomatik Eksende Döndürme) işlevi, monitörle iletişim
kurmak için DDC/CI kullanır. Auto Pivot (Otomatik Eksende Döndürme)
işlevini uygulamadan önce lütfen DDC/CI işlevinin On (Açık) olarak
ayarlandığından emin olun.
DDC/CI ayarını etkinleştirmek için, aşağıdakileri yerine getirin:
1. Ekran menüsünü açıp Setup Menu (Ayar Menüsü) menüsünü seçin. Menüye
girmek için 3 tuşuna basın.
2. DDC/CI öğesini seçmek için 1 veya 2 tuşuna basın. Alt menüsüne girmek için 3
tuşuna basın.
3. On (Açık) öğesini seçmek için 1 veya 2 tuşuna basın. Onaylamak için 3 tuşuna
basın.
VP3256-4K
Input
Select
DDC/CI
Save As
All Recall
Audio Adjust
Color Adjust ViewMode
On
Off
Manual Image
Adjust
3840 x 2160 @ 60Hz
Setup Menu
DDC/CI’nin On (Açık) olduğundan emin olduktan sonra, OSD Pivot’u Auto (Oto)
olarak ayarlamaya devam geçin:
1. Ekran menüsünü açıp Setup Menu (Ayar Menüsü) menüsünü seçin. Ardından
menüye girmek için 3 tuşuna basın.
2. OSD Pivot’u seçmek için 1 veya 2 tuşuna basın. Ardından alt menüsüne girmek
için 3 tuşuna basın.
3. Auto (Oto) öğesini seçmek için 1 veya 2 tuşuna basın. Ardından doğrulamak için 3
tuşuna basın.
47
Colorbration+
Bazı özel modeller, uzun süre renk doğruluğu sağlamak için donanım renk
ölçümleme işlevini destekler. Colorbration+ uygulama kurulum dosyası şu adreste
bulunabilir: http://color.viewsonic.com/support/software/.
Standart monitör paketi, Colorbration+ uygulamasının ayar işlemi için gereksinim
duyduğu renk algılayıcıyı içermez.
Uyumlu renk sensörleri şunları içerir:
• X-Rite i1 Display Pro
• X-Rite i1 Pro 2
• X-Rite i1 Studio
• Xrite Colormunki Photo
• Xrite Colormunki Design
• Datacolor Spyder 5
• Datacolor SpyderX serisi
48
Color Blindness Mode (Renk Körlüğü Modu)
VDisplayManager yazılımı aracılığıyla, bu ekran bir Renk Körlüğü modu destekler:
• Renk Filtresi
Renk körü olan kullanıcılar, Color Filter (Renk filtresi) özelliğini etkinleştirerek
ekrandaki ayrıntıları daha iyi görebilirler.
vDisplay Manager
Producvity
Eyes-Care
Colorblindness
Video Conference
Customized
Product Preview
VP2468 VP3881 VG2739VG2765
Color Filter
Simulaon
Introducon
Learn more
Copyright © ViewSonic Corpaon 2000-2017. All Rights Reserved.
Colorblindess Color Filter
Filter
Select a color filter to see elements on the screen
beer.
Inverted
Red-green
Filter Correcon
Select a color filter to see elements on the screen
beer.
Red-green
Contrast: channel 2 80%
Select a color filter to see elements on the screen
beer.
Grayscale
Red-green
Red-green
NOT: vDisplayManager yazılımı şu adresten indirilebilir:
https://color.viewsonic.com/support/software/
Grayscale
inverted
Blue-yellow
Blue-yellow
50%Contrast: channel 1
49
Aygıt Yazılımı Güncelleme
En iyi görüntüleme performansını elde etmenin ve bilinen sorunları çözmenin en iyi
yolu monitörünüzü en son aygıt yazılımı sürümüyle güncel tutmaktır. USB kablosu
ve aygıt yazılımı güncelleme aracıyla herhangi bir anda monitörünüzün aygıt
yazılımını kolayca güncelleyebilirsiniz.
Bellenimi güncellemek için, aşağıdakileri yapın:
1. Monitörünüze yönelik en son aygıt yazılımı sürümünü içeren Aygıt Yazılımı
Güncelleme Aracını şu adresten kontrol edip indirin:http://color.viewsonic.com/
support/software/.
2. USB Tip B erkek kablo ucunu (2 kesik köşeli kare) monitörünüzün USB Tip B
bağlantı noktasına bağlayın. Kablonun diğer ucunu da bilgisayarınızın USB
bağlantı noktasına bağlayın.
3. İndirilen sıkıştırılmış Aygıt Yazılımı Güncelleme Aracı dosyasının içeriğini ayıklayıp,
.exe veya .pkg dosyasına çift tıklayın. Uygulama yükleme işlemini tamamlamak
için ekrandaki yönergeleri izleyin.
4. Aygıt Yazılımı Güncelleme Aracını başlatın. Uygulama, monitörünüzün modelini ve
geçerli aygıt yazılımı sürümünü otomatik olarak algılayacak ve doğrulayacaktır.
5. Monitörünüzün bellenimini yükseltmek için Update (Güncelle) üzerine tıklayın ve
yükseltme süreci tamamlanıncaya kadar bekleyin.
DİKKAT: Aygıt yazılımı yükseltme işlemi sırasındaki herhangi bir kesinti
monitörünüze kalıcı olarak hasar verebilir. USB kablosunu çıkarmayın
veya bilgisayarınızı ve monitörünüzü kapatmayın.
50
Ek
Teknik Özellikler
Öğe Kategori Teknik Özellikler
LCD Tür IPS type, TFT, Etkin Matris 3840 x 2160 LCD,
0,18159 mm x 0,18159 mm piksel aralığı
Ekran Boyutu 80,01 cm, 32 inç (31,5 inç izlenebilir)
Renk Filtresi RGB dikey şerit
Cam Yüzeyi Yansıma Engelleyici tip, 3H sert kaplama
Giriş Sinyali Video Eşitleme
Uyumluluk Bilgisayar 3840 x 2160 çözünürlüğe kadar
Macintosh 3840 x 2160 çözünürlüğe kadar
Önerilen 3840 x 2160 @ 60 Hz
Çözünürlük
1
Desteklenen • 3840 x 2160 @ 30, 60 Hz
TMDS digital (100 Ω)
HDMI: f
DisplayPort: f
• 2560 x 1440 @ 60 Hz
• 2048 x 1152 @ 60 Hz
• 1920 x 1440 @ 60 Hz
• 1920 x 1200 @ 60 Hz
• 1920 x 1080 @ 50, 60 Hz
• 1680 x 1050 @ 60 Hz
• 1600 x 1200 @ 60 Hz
• 1600 x 900 @ 60 Hz
• 1440 x 900 @ 60, 75 Hz
• 1400 x 1050 @ 60, 75 Hz
• 1366 x 768 @ 60 Hz
• 1360 x 768 @ 60 Hz
• 1280 x 1024 @ 50, 60, 75 Hz
• 1280 x 960 @ 50, 60, 75 Hz
• 1280 x 800 @ 60 Hz
• 1280 x 768 @ 50, 60 Hz
• 1280 x 720 @ 50, 60 Hz
• 1152 x 900 @ 67 Hz
• 1152 x 864 @ 75 Hz
• 1024 x 768 @ 50, 60, 70, 72, 75 Hz
• 848 x 480 @ 60 Hz
• 800 x 600 @ 56, 60, 72 Hz
• 720 x 576 @ 50 Hz
• 720 x 480 @ 60 Hz
• 720 x 400 @ 70 Hz
• 640 x 480 @ 50, 60, 67, 72 Hz
• 640 x 400 @ 60, 70 Hz
• 640 x 350 @ 70 Hz
:24-160 kHz, fv:24-75 Hz
h
:24-160 kHz, fv:24-75 Hz
h
51
Öğe Kategori Teknik Özellikler
Güç Adaptörü
2
Giriş Gerilimi 100-240 VAC, 50/60 Hz (otomatik geçiş)
Görüntüleme alanı Tam Tarama
697,3056 x 392,2344 mm (27,45” x 15,44”)
(Y x D)
Çalışma koşulları Sıcaklık 0°C ila 40°C (32°F ila 104°F)
Nem %20 ila 90 (yoğuşmasız)
Rakım 10. 000 fit (3,048 km)
Depolama
koşulları
Sıcaklık -20°C ila 60°C (-4°F ila 140°F)
Nem %5 ila 90 (yoğuşmasız)
Rakım 40. 000 fit (12,1 km)
Boyutlar Fiziksel(G x Y x D) 715,2 x 643,8 x 265 mm
(28,16” x 25,35” x 10,43”)
Duvara Kurulum Boyutlar 100 x 100 mm
Ağırlık Fiziksel 10,87 kg (23 lbs)
Güç tasarrufu
modları
1
Bilgisayarınızdaki grafik kartını bu zamanlama modlarını aşacak şekilde ayarlamayın; aksi hâlde ekranda kalıcı hasar oluşabilir.
2
Lütfen yalnızca ViewSonic® marka güç adaptörü veya onaylanmış bir kaynak kullanın.
3
Test koşulu, EEI standardına uyar.
3
Açık
22,5W (Tipik)
Kapalı < 0,3W (Maks)
52
Sözlük
Bu kısım tüm LCD ekran modellerinde kullanılan terimlerin standart sözlüğünü
açıklar. Tüm terimler alfabetik sırada listelenmektedir.
NOT: Bazı terimler aygıtınız için geçerli olmayabilir.
A
Advanced DCR (Gelişmiş DCR)
Advanced DCR teknolojisi görüntü sinyalini otomatik olarak algılar ve
karanlık bir sahnede siyah rengi daha siyah, aydınlık bir ortamda beyaz rengi
daha beyaz yapma becerisini iyileştirmek için arka ışık parlaklığını ve rengini
akıllı biçimde kontrol eder.
Adaptive Sync
Adaptive Sync teknolojisi, gerçek anlamda her çerçeve hızında akıcı,
yapaylık içermeyen performansla tutarsız oyun oynama şekline ve kesintili
çerçevelere son verir.
Audio Adjust (Ses Ayarı)
Ses düzeyini ayarlar, sesi kapatır veya birden fazla kaynağınız varsa girişler
arasında geçiş yapar.
Auto Detect (Otomatik Algıla)
Geçerli giriş kaynağında sinyal yoksa monitör otomatik olarak sonraki giriş
seçeneğine geçiş yapar. Bu işlev bazı modellerde varsayılan olarak devre
dışıdır.
B
Black Stabilization (Siyah Dengeleme)
ViewSonic’in Siyah Dengeleme özelliği, karanlık sahneleri aydınlatarak
yükseltilmiş görünürlük ve ayrıntı sağlar.
Blue Light Filter (Mavi Işık Filtesi)
Daha rahat bir izleme deneyimi için, yüksek enerjili mavi ışığı engelleyen
filtreyi ayarlar.
Boot Up Screen (Önyükleme Ekranı)
Önyükleme ekranının kapatılması, monitörü açarken ekran mesajının
görüntülenmesini devre dışı bırakır.
Brightness (Parlaklık)
Ekran görüntüsünün arka plan siyah düzeylerini ayarlar.
53
C
Color Adjust (Renk Ayarı)
Kullanıcının gereksinimlerini karşılamak amacıyla renk ayarlarının
yapılmasına yardımcı olmak için çeşitli renk ayarı modları sağlar.
Color Range (Renk Aralığı)
Monitör, giriş sinyali renk aralığını otomatik olarak algılayabilir. Renkler
doğru biçimde görüntülenmezse, doğru renk aralığına uyum sağlamak için
renk aralığı seçeneklerini elle değiştirebilirsiniz.
Seçenekler Açıklama
Auto (Otomatik)
Full Range
(Tam Aralık)
Limited Range
(Sınırlı Aralık)
Color Space (Renk Alanı)
Kullanıcıların, monitör renk çıkışı için (RGB, YUV) kullanmak istedikleri renk
alanını seçmesine olanak tanır.
Color Temperature (Renk Sıcaklığı)
Kullanıcıların, görüntüleme deneyimlerini daha fazla özelleştirmek için özel
renk sıcaklığı ayarlarını seçmesini sağlar.
Panel Varsayılanı Panel Özgün Durumu
sRGB Windows sistemi için kullanılan standart renk alanı.
Monitör, renk biçimini, siyah ve beyaz düzeylerini
otomatik olarak tanır.
Siyah ve beyaz düzeylerinin renk aralığı tam şeklindedir.
Siyah ve beyaz düzeylerinin renk aralığı sınırlı şeklindedir.
G
Bluish (Mavimsi) Renk sıcaklığını 9.300K olarak ayarlayın.
Cool (Soğuk) Renk sıcaklığını 7.500K olarak ayarlayın.
Native (Doğal) Varsayılan renk sıcaklığı. Genel kullanım için önerilir.
Warm (Sıcak) Renk sıcaklığını 5.000K olarak ayarlayın.
Contrast (Kontrast)
Görüntü arka planı (siyah düzeyi) ve ön planı (beyaz düzeyi) arasındaki farkı
ayarlar.
Gamma (Gama)
Kullanıcıların, monitörün gri tonlama düzeylerinin parlaklığını elle
ayarlamalarına olanak tanır. Altı seçim vardır: 1.8, 2.0, 2.2, 2.4, 2.6 ve 2.8.
54
H
Hue (Renk Özü)
Her bir rengin (kırmızı, yeşil, mavi, camgöbeği, eflatun ve sarı) tonunu
ayarlar.
I
M
Information (Bilgi)
Bilgisayardaki grafik kartından gelen zamanlama modunu (video sinyali
girişi), LCD modeli numarasını, seri numarasını ve ViewSonic® web sitesi
adresini görüntüler. Çözünürlüğü ve yenileme hızını (dikey frekans)
değiştirme konusunda yönergeler için grafik kartınızın kullanım kılavuzuna
bakın.
NOT: VESA 1024 x 768 @ 60Hz örnek olarak, çözünürlüğün 1024 x 768
ve yenileme hızının 60 Hz olduğu anlamına gelir.
Input Select (Giriş Seçimi)
Monitöre yönelik kullanılabilir çeşitli giriş seçenekleri arasında geçiş yapar.
Manual Image Adjust (Manuel Görüntü Ayarı)
“Manual Image Adjust” (Elle Görüntü Ayarı) menüsünü görüntüler. Çeşitli
görüntü kalitesi ayarlarını elle yapabilirsiniz.
Memory Recall (Bellek Geri Çağırma)
Ekran, bu kılavuzun "Teknik Özellikler" kısmında listelenen bir fabrika
önayarlı zamanlama modunda çalışıyorsa, ayarları fabrika ayarlarına
döndürür.
NOT:
• (Özel Durum) Bu kontrol, “Dil Seçimi” veya “Güç Kilidi" ayarıyla
yapılan değişiklikleri etkilemez.
• Memory Recall, varsayılan olarak gönderilen ekran yapılandırması
ve ayarlarıdır. Memory Recall, ürünün ENERGY STAR® için uygun
olduğu ayardır. Varsayılan olarak gönderilen ekran
yapılandırmasında ve ayarlarında yapılacak herhangi bir değişiklik,
enerji tüketimini değiştirir ve enerji tüketimini, geçerli ENERGY
STAR® uygunluğu için gereken sınırların üzerine çıkarabilir. ENERGY
STAR®, ABD Çevre Koruma Ajansı (EPA) tarafından yayınlanan bir dizi
güç tasarrufu yönergesidir. ENERGY STAR®, ABD Çevre Koruma
Ajansı ve ABD Enerji Bakanlığı’nın ortak bir programı
olup, enerji tasarruflu ürünler ve uygulamalarla
hepimizin tasarruf etmesine ve çevreyi korumasına
yardımcı olur.
55
O
Offset (Kaydırma)
Kırmızı, yeşil ve mavinin siyah düzeylerini ayarlar. Kazanç ve kaydırma
işlevleri, kullanıcıların, kontrastı ve karanlık sahneleri işlerken en üst düzey
denetim için beyaz dengesini kontrol etmelerine olanak tanır.
OSD Pivot (OSD Mili)
Monitör OSD menüsünün görüntülenme yönünü ayarlar.
Overscan (Aşırı Tarama)
Monitörünüzün ekranında kırpılmış bir görüntüye karşılık gelir.
Monitörünüzdeki bir ayar film içeriğini yakınlaştırdığından, filmin en dıştaki
kenarlarını göremezsiniz.
P
Q
R
Power Indicator (Güç Göstergesi)
Monitörün açık veya kapalı olduğunu belirten ışıktır. Bu ayar ayrıca altlık
üzerindeki aydınlatmayı da kontrol eder. Kullanıcılar “Güç Göstergesi”
altından aydınlatma efektini kapatabilirler. Ek olarak, güç göstergesi,
ekranda alınan giriş rengi sinyalini doğrudan yorumlayarak ortalama bir renk
görüntüler.
Quick Access (Hızlı erişim)
Hızlı Erişim tuşu ve menüsü aracılığıyla bazı işlevleri ve modları hızlı bir
şekilde başlatın. Kullanıcılar ayrıca Hızlı Erişim Menüsü'nde hangi işlevleri
veya modları tercih ettiklerini OSD’deki Setup Menu (Kurulum Menüsü)
üzerinden tanımlayabilirler. İşlev/mod, ışık çubuğu öğenin üzerinde hareket
eder etmez etkinleştirilir ve ışık çubuğu kaldırıldıktan sonra devre dışı kalır.
Recall (Yeniden ara)
ViewMode (Görünüm Modu) monitör ayarlarını sıfırlar.
Resolution Notice (Çözünürlük Bildr.)
Bildirim, kullanıcılara, geçerli görüntüleme çözünürlüğünün doğru doğal
çözünürlük olmadığını belirtir. Bu bildirim, ekran çözünürlüğü ayarlanırken
ekran ayarları penceresinde görünecektir.
56
S
Saturation (Doygunluk)
Her bir rengin (red (kırmızı), green (yeşil), blue (mavi), cyan (camgöbeği),
magenta (eflatun) ve yellow (sarı)) renk derinliğini ayarlar.
Save As (Farklı Kaydet)
OSD kayıt işlevi ana menüde bulunmaktadır. Kullanıcıların Ekran Menüsü
(OSD) ayarlarını kaydetmesine izin veren 3 profil (KULLANICI 1, KULLANICI 2,
KULLANICI 3) bulunur.
Setup Menu (Ayar menüsü)
Ekran Menüsü (OSD) ayarlarını yapar. Bu ayarların çoğu, kullanıcıların
menüyü tekrar açmak zorunda kalmaması için ekran menüsü bildirimlerini
etkinleştirebilir.
Sharpness (Netlik)
Monitörün resim kalitesini ayarlar.
Skin Tone (Cilt Tonu)
Monitörün renk tonunu ve cilt rengi görünüşünü ayarlayın. Renk tonları
V
0’dan 10’a kadar ayarlanabilir.
Standard Color (Standart Renk)
Monitörde, çeşitli ekran endüstrisi renk standartları vardır. Her bir renk
modu monitörün uygulamaları için seçilebilir.
Seçenekler Açıklama
sRGB sRGB standardının kesin renk dizisi ve gama değeri.
ViewMode (Görünüm Modu)
ViewSonic’in benzersiz Görünüm Modu özelliği “Game” (Oyun), “Movie”
(Film), “Web”, “Text” (Metin), “MAC” ve “Mono” ön ayarlarını sağlar.
Bu ön ayarlar, farklı ekran uygulamaları için en uygun duruma getirilmiş
görüntüleme deneyimi sağlamak amacıyla özel olarak tasarlanır.
ViewScale
Oyuncular, monitördeki görüntünün görüntü boyutunu ayarlayarak "en
uygun" senaryoyu oluşturabilirler.
57
Sorun Giderme
Bu kısım, monitörü kullanırken yaşayabileceğiniz bazı yaygın sorunları açıklar.
Sorun Olası Çözümler
Güç yok • Güç düğmesine basarak monitörü açtığınızdan emin
olun.
• Güç kablosunun monitöre ve prize uygun biçimde ve
sıkıca bağlandığından emin olun.
• Prizde elektrik olduğunu doğrulamak için prize başka
bir elektrikli aygıt takın.
Güç açık ama ekranda
hiçbir görüntü
görünmüyor
Yanlış veya anormal
renkler
Ekran görüntüsü çok
aydınlık veya karanlık
Ekran görüntüsü
kesiliyor
• Monitörü bilgisayara bağlayan video kablosunun
uygun biçimde ve sıkıca bağlandığından emin olun.
• Parlaklık ve kontrast ayarlarını yapın.
• Doğru giriş kaynağının seçildiğinden emin olun.
• Herhangi bir renk (kırmızı, yeşil veya mavi) eksikse,
uygun biçimde ve sıkıca bağlandığından emin
olmak için video kablosunu kontrol edin. Kablo
bağlayıcıdaki gevşek veya kırık pimler uygun
olmayan bağlantıya neden olabilir.
• Monitörü başka bir bilgisayara bağlayın.
• Ekran menüsü aracılığıyla parlaklık ve kontrast
ayarlarını yapın.
• Monitörü fabrika ayarlarına sıfırlayın.
• Doğru giriş kaynağının seçildiğinden emin olun.
• Video kablosu bağlayıcıda bükülmüş veya kırık
pimler olup olmadığını kontrol edin.
• Monitörü bilgisayara bağlayan video kablosunun
uygun biçimde ve sıkıca bağlandığından emin olun.
Ekran görüntüsü
bulanık
Ekran doğru biçimde
ortalanmıyor
Ekran sarı görünüyor • “Mavi Işık Filtresi” işlevinin Kapalı olduğundan emin
• Çözünürlüğü doğru En Boy Oranına ayarlayın.
• Monitörü fabrika ayarlarına sıfırlayın.
• Ekran menüsü aracılığıyla yatay ve dikey kontrolleri
ayarlayın.
• En Boy Oranını kontrol edin.
• Monitörü fabrika ayarlarına sıfırlayın.
olun.
58
Sorun Olası Çözümler
Ekran Menüsü ekranda
görüntülenmiyor/
Ekran kontrollerine
erişilemiyor
Kontrol paneli tuşları
çalışmıyor
Ekran menüsünde bazı
menüler seçilemiyor
Ses çıkışı yok • Kulaklık kullanıyorsanız, mini stereo girişin
Monitör ayarlanmıyor • Monitörün yakınında veya üzerinde hiçbir engel
• Ekran menüsünün kilitli olup olmadığını kontrol
edin.
• Monitörü kapatın, güç kablosunu çıkarıp geri takın
ve monitörü açın.
• Monitörü fabrika ayarlarına sıfırlayın.
• Bir kerede yalnızca bir tuşa basın.
• Bilgisayarı yeniden başlatın.
• ViewMode (Görünüm Modu) özelliğini veya giriş
kaynağını ayarlayın.
• Monitörü fabrika ayarlarına sıfırlayın.
bağlandığından emin olun.
• Sesin kapatılmadığından ve 0 olarak
ayarlanmadığından emin olun.
• Audio Input (Ses Girişi) ayarını kontrol edin.
Monitöre bağlanan USB
aygıtları çalışmıyor
Harici aygıt bağlı ama
ekranda hiçbir görüntü
görünmüyor
olmadığından ve yeterli boşluk bulunduğundan emin
olun.
• Daha fazla bilgi için bkz. bölüm “İzleme Açısını
Ayarlama”.
• USB kablosunun uygun biçimde bağlandığından
emin olun.
• Farklı bir USB bağlantı noktasını deneyin
(uygulanabilirse).
• Bazı USB aygıtları daha yüksek elektrik akımı
gerektirir; aygıtı doğrudan bilgisayara bağlayın.
• Güç düğmesinin Açık olduğundan emin olun.
• Ekran menüsü aracılığıyla parlaklığı ve kontrastı
ayarlayın.
• Bağlantı kablosunu kontrol edin ve uygun biçimde ve
sıkıca bağlandığından emin olun. Kablo bağlayıcıdaki
gevşek veya kırık pimler uygun olmayan bağlantıya
neden olabilir.
59
Bakım
Genel Önlemler
• Monitörün kapalı olduğundan ve güç kablosunun prizden çıkarıldığından emin
olun.
• Doğrudan ekrana veya kasaya asla herhangi bir sıvı püskürtmeyin veya dökmeyin.
• Monitörü dikkatli tutun; koyu renkli bir monitör olduğundan, sürtünmesi
durumunda açık renkli bir monitörden daha belirgin izler görülebilir.
Ekranı Temizleme
• Ekranı temiz, yumuşak, tiftiksiz bir bezle silin. Bu işlem, tozu ve diğer parçacıkları
temizler.
• Ekran hâlâ temiz değilse, temiz, yumuşak, tiftiksiz bir beze az miktarda, amonyak
içermeyen, alkolsüz cam temizleyici uygulayıp ekranı silin.
Kasayı Temizleme
• Yumuşak, kuru bir bez kullanın.
• Kasa hâlâ temiz değilse, temiz, yumuşak, tiftiksiz bir beze az miktarda, amonyak
içermeyen, alkolsüz, hafif, aşındırıcı olmayan deterjan uygulayıp yüzeyi silin.
Feragat
• ViewSonic® görüntüleme ekranında veya kasada amonyak veya alkol tabanlı
temizleyiciler kullanmanızı önermez. Bazı kimyasal temizleyicilerin monitörün
ekranına ve/veya kasasına hasar verdiği bildirilmiştir.
• ViewSonic®, amonyak veya alkol temelli temizleyicilerin kullanımından
kaynaklanan hasardan sorumlu olmayacaktır.
60
Düzenleyici Bilgiler ve Hizmet Bilgileri
Uyumluluk Bilgileri
Bu bölümde düzenlemelerle ilgili tüm bağlanılan gereksinimler ve bildirimler
bulunur. Onaylanan ilgili uygulamalar ünitedeki ad plakası eketlerine ve ilgili
işaretlere gönderme yapar.
FCC Uyumluluk Bildirimi
Bu aygıt, FCC Kuralları kısım 15'e uygundur. Kullanım aşağıdaki iki koşula bağlıdır:
(1) Bu aygıt zararlı girişime neden olamaz ve (2) bu aygıt istenmeyen çalışmaya
neden olabilen girişim dahil olmak üzere alınan her türlü girişimi kabul etmelidir.
Bu ekipman test edildi ve FCC Kuralları kısım 15'e göre Sınıf B dijital aygıt
sınırlamalarına uygun olduğu tespit edildi.
Bu sınırlamalar, bir yerleşim alanı kurulumunda zararlı girişime karşı makul koruma
sağlamak üzere tasarlanmışr. Bu ekipman, radyo frekansı enerjisi ürer, kullanır ve
yayabilir. Talimatlara uygun şekilde kurulmazsa radyo ileşimlerinde girişime neden
olabilir. Ancak belirli bir kurulumda girişim olmayacağı garansi yoktur.
Bu ekipman, radyo veya televizyon yayını alımında, ekipmanın kapalıp açılmasıyla
belirlenebilecek zararlı parazite neden olursa, kullanıcının aşağıdaki önlemlerden
biri veya birkaçıyla parazi gidermesi önerilir:
• Alıcı anteni yeniden yönlendirin veya yeniden konumlandırın.
• Ekipman ve alıcı arasındaki mesafeyi arrın.
• Ekipmanı, alıcının bağlandığı devredeki prizden farklı bir devredeki prize bağlayın.
• Bayi veya deneyimli bir radyo/TV teknisyeninden yardım alın.
Uyarı: Uyumluluktan sorumlu tarafça açıkça onaylanmamış değişiklikler veya
modikasyonlar ekipmanı çalışrma yetkinizi geçersiz kılabilir.
Industry Canada Bildirimi
CAN ICES-003(B) / NMB-003(B)
Avrupa Ülkeleri İçin CE Uyumluluğu
Aygıt, EMC Yönergesi 2014/30/EU ve Düşük Voltaj Yönergesi 2014/35/
EU'ya uygundur.
61
Aşağıdaki bilgiler yalnızca AB üyesi ülkeler içindir:
Sağda gösterilen işaret, 2012/19/EU Atık Elektrikli ve Elektronik Donanım
Yönergesine (WEEE) uygundur. İşaret, donanımın sınıflandırılmamış evsel
atık olarak atılmaması, yerel yasalara göre iade ve toplama sistemlerinin
kullanılması gerektiğini belirtir.
RoHS2 Uyumluluğu Beyanı
Bu ürün, Avrupa Parlamentosu ve Konseyinin elektrikli ve elektronik ekipmanda
belirli tehlikeli maddelerin kullanılmasının kısıtlanmasıyla ilgili 2011/65/EU
Yönergesine uygundur (RoHS2 Yönergesi) ve aşağıdaki gösterildiği gibi Avrupa
Teknik Adaptasyon Komitesi (TAC) tarandan yayınlanan maksimum konsantrasyon
değerlerine uygun olduğu kabul edilir:
Madde Önerilen Maksimum
Asıl Konsantrasyon
Konsantrasyon
Kurşun (Pb) 0,1% < 0,1%
Cıva (Hg) 0,1% < 0,1%
Kadmiyum (Cd) 0,01% < 0,01%
Al Değerlikli Krom (Cr6⁺) 0,1% < 0,1%
Polibromlu bifeniller (PBB) 0,1% < 0,1%
Polibromlu difenil eterler (PBDE) 0,1% < 0,1%
Di (2-elhekzil) alat (DEHP) 0,1% < 0,1%
Bul benzil alat (BBP) 0,1% < 0,1%
Dibul alat (DBP) 0,1% < 0,1%
Diizobuk alat (DIBP) 0,1% < 0,1%
Yukarıda belirldiği gibi ürünlerin belirli bileşenlerinin aşağıdaki belirldiği gibi
RoHS2 Yönergeleri Ek III kapsamında muaf tutulur:
• Alüminyumda alaşım elemen olarak ağırlıkça %0,4 oranına kadar kapsanan
kurşun.
• Ağırlığa göre %4'e kadar kurşun içeren bakır alaşımı.
• Yüksek erime sıcaklığı pi lehimlerdeki kurşun (örn. ağırlığa göre %85 veya daha
fazla kurşun içeren kurşun bazlı alaşımlar).
• Kapasitörlerdeki yalıtkan madde seramik dışındaki cam veya seramikte (örn.
piezoelektronik aygıtlar) veya cam veya seramik matriks bileşende kurşun içeren
elektrikli ve elektronik bileşenler.
62
Hindistan Tehlikeli Maddeler Kısıtlaması
Tehlikeli Maddelerin Sınırlandırılması bildirimi (Hindistan). Bu ürün "Hindistan
Elektronik Ak Yasası 2011" ile uyumludur ve Yasanın Plan 2'de belirlen issnalar
dışında kurşun, cıva, al değerlikli krom, kadmiyum için 0,1 ağırlık yüzdesi ve
0,01 ağırlık yüzdesini aşan konsantrasyonlar hâlinde polibromlu bifeniller veya
polibromlu difenil eterlerin kullanılmasını yasaklar.
Ürün Ömrünün Sonunda Ürünü Elden Çıkarma
ViewSonic® çevre dostudur ve çevreci çalışmayı ve yaşamayı hedeemişr. Smarter,
Greener Compung'in bit parçası olduğunuz için teşekkür ederiz. Daha fazla bilgi
için lüen ViewSonic® web sitesini ziyaret edin.
ABD ve Kanada:
https://www.viewsonic.com/us/company/green/go-green-with-viewsonic/#recycle-program
Avrupa:
http://www.viewsoniceurope.com/eu/support/call-desk/
Tayvan:
https://recycle.epa.gov.tw/
63
Pantone® Onaylı Bir Monitör
Pantone renk demekr ve tasarımcılar, üreciler, markalar için iş akışının her
aşamasında rengin krik öneme sahip olduğu kararların alınmasını mümkün kılan
evrensel bir renk dilidir. ViewSonic ColorPro VP56 Serisi PANTONE Onaylıdır. Orijinal
renk doğruluğu onaylanmış ve bir dizi ViewSonic renk tes ile fabrikada hassas
şekilde ayarlanmışr. İlaveten, bu model serisinden bir örnek Pantone tarandan
değerlendirildi PANTONE Formula Renk Kartelası’nın 2161 renginin tamamının yer
aldığı simülasyonda test edilerek PANTONE Onay gereksinimleri karşıladı.
ViewSonic ColorPro VP56 Serisi güven içinde tasarım yapmanıza izin verir.
NOT:
Ürelen PANTONE® Renkleri PANTONE tanımlı standartlarla eşleşmeyebilir. Doğru renk için güncel PANTONE
Yayınları’na danışın. PANTONE® ve diğer Pantone cari markaları Pantone LLC’nin mülkiyendedir. © Pantone
LLC, 2020.
Değişkenler
VP3256-4K ekranın tarandan ürelen renklerin reprodüksiyon işleminde birçok
değişken bulunmaktadır, bunlardan herhangi biri PANTONE Renk simulasyonunun
kalitesini etkileyebilir, şunlar dahildir:
• Görüntüleme aygıtları
• Donanım aygıt ayarları
• Kullanılan grak kar
• Arka aydınlatma paneli ayarları
• Seçili çözünürlük
• İşlem sistemi
• Seçili yenileme hızı
• Kalibrasyon yöntemi
• Diğer görüntüleme ayarları
En ideal sonuçlar için, takip eden ayarın kullanılması önerilir:
• sRGB modu
64
Telif Hakkı Bilgileri
Telif Hakkı © ViewSonic® Corporaon, 2022. Tüm hakları saklıdır.
Macintosh ve Power Macintosh, Apple Inc'in tescilli cari markalarıdır.
Microso, Windows ve Windows logosu, Microso Corporaon'ın Birleşik
Devletler ve diğer ülkelerdeki tescilli cari markalarıdır.
ViewSonic®, üç kuş logosu, OnView, ViewMatch ve ViewMeter, ViewSonic®
Corporaon şirkenin kayıtlı cari markalarıdır.
VESA, Video Elektronik Standartları Birliği'nin tescilli cari markasıdır.
DPMS, DisplayPort ve DDC, VESA'nın cari markalarıdır.
ENERGY STAR®, A.B.D. Çevre Koruma Örgütü'nün (EPA) kayıtlı cari markasıdır.
ViewSonic® Corporaon, bir ENERGY STAR® ortağı olarak, bu ürünün, enerji
verimliliğine yönelik ENERGY STAR® standartlarını karşıladığını belirlemişr.
Sorumluluk Reddi: ViewSonic® Corporaon, buradaki teknik veya yayımla ilgili
hatalardan ya da eksikliklerden veya bu malzemenin yerleşrilmesi ya da bu
ürünün kullanılmasından kaynaklanan tesadü veya bağlanlı hasarlardan sorumlu
olmayacakr.
Sürekli ürün iyileşrme nedeniyle, ViewSonic® Corporaon bildirimde
bulunmaksızın ürün teknik özelliklerinde değişiklik yapma hakkını saklı tutar.
Bu belgedeki bilgiler bilgi vermeden değişrilebilir.
ViewSonic® Corporaon şirkenin yazılı izni olmadan bu belgenin hiçbir kısmı
herhangi bir amaçla kopyalanamaz, çoğallamaz veya herhangi bir yolla ilelemez.
VP3256-4K_UG_TRK_1a_20220727
65
Müşteri Hizmetleri
Teknik destek veya ürün servisi için aşağıdaki tabloya bakın veya sacınızla ileşime
geçin.
NOT: Ürünün seri numarasına gereksiniminiz olacakr.
Ülke/Bölge Web sitesi Ülke/Bölge Web sitesi
Asya Pasik ve Afrika
Australia
中国 (China)
Hong Kong (English)
Indonesia
日本 (Japan)
Malaysia
Myanmar
New Zealand
Philippines
臺灣 (Taiwan)
Việt Nam
www.viewsonic.com/au/
www.viewsonic.com.cn
www.viewsonic.com/hk-en/
www.viewsonic.com/id/
www.viewsonic.com/jp/
www.viewsonic.com/my/
www.viewsonic.com/mm/
www.viewsonic.com/nz/
www.viewsonic.com/ph/
www.viewsonic.com/tw/
www.viewsonic.com/vn/
Bangladesh
香港 (繁體中文)
India
Israel
Korea
Middle East
Nepal
Pakistan
Singapore
ประเทศไทย
South Africa & Maurius
www.viewsonic.com/bd/
www.viewsonic.com/hk/
www.viewsonic.com/in/
www.viewsonic.com/il/
www.viewsonic.com/kr/
www.viewsonic.com/me/
www.viewsonic.com/np/
www.viewsonic.com/pk/
www.viewsonic.com/sg/
www.viewsonic.com/th/
www.viewsonic.com/za/
Amerika Kıtası
United States
Lan America
Avrupa
Europe
Deutschland
Россия
Türkiye
United Kingdom
www.viewsonic.com/us
www.viewsonic.com/la
www.viewsonic.com/eu/
www.viewsonic.com/de/
www.viewsonic.com/ru/
www.viewsonic.com/tr/
www.viewsonic.com/uk/
Canada
France
Қазақстан
España
Україна
www.viewsonic.com/us
www.viewsonic.com/fr/
www.viewsonic.com/kz/
www.viewsonic.com/es/
www.viewsonic.com/ua/
66
Kullanım Kılavuzu EK-1 (Monitör)
ORTAM
Sıcaklık:
• Çalışma: 5°C ila 35°C arasında
• Çalışmadığı durumda: -20°C ila 65°C arasında
Nem (yoğunlaşmayan):
• Çalışma: %20 ila %80 arasında
• Çalışmadığı durumda: %20 ila %80 arasında
ViewSonic Desteği
Bilgisayarınızın seri numarasını, san aldığınız tarihi, yeri ve modelini bu kılavuzda
belirlen alana yazmayı unutmayın; san alma belgesini saklayın. Bizi aramadan
önce, lüen soruna neden olan hata mesajını bir yere not edin ve bilgisayarın
yanında durarak mümkünse açık durumda olmasını sağlayın. Bu öğelerin el alnda
bulunması size daha iyi ve daha hızlı hizmet sunmamızı sağlayacakr.
ViewSonic web sitesi www.viewsonic.com.tr adresini ziyaret etmeyi unutmayın.
Güncel bilgiler, yardım, sürücüler ve indirilebilir dosyaları içeren destek bölümüne
bakın.
Üreci Firma Bilgisi
Firma Adı : Viewsonic Corporaon
Adres : 318 Brea Canyon Road, Walnut, California 91879
Ülke : Amerika
TEL : (909) 8697976
Web Sitesi : www.viewsonic.com
Yerel üreci veya ithalatçı rmalar hakkında ileşim bilgisi
Firma Adı : Penta Teknoloji Ürünleri Dağım Ticaret A.Ş
Adres : Organize Sanayi Bölgesi 4.Cad. No:1 34775 Ümraniye/ İSTANBUL
Ülke : Türkiye
TEL : +90 850 277 0277
FAX : +90 216 415 2369
67
Servis ve Yedek Parça İle İlgili Bilgiler
MÜŞTERİ HİZMETLERİ
Teknik bir talebiniz için bizimle doğrudan konuşmak isterseniz, aşağıdaki numaradan
bizi arayınız;
Çalışma saatlerimiz: Pazartesi - Cuma 9.00 - 18.00 (Resmi tal günlerinde kapalıyız)
Firma Adı : KVK Teknik Servis
Adres : Ankara Asfal Yanyol Orta Mah. Kanat Sanayi Sitesi A Blok Kat:2-3 Soğanlık/
Kartal - İstanbul
Tel : 0216 451 9890
YEDEK PARÇA
Türkiye’nin her yerinden aşağıdaki telefon numarası ve adres üzerinden bize
ulaşabilirsiniz.
Firma Adı : KVK Teknik Servis
Adres : Ankara Asfal Yanyol Orta Mah. Kanat Sanayi Sitesi A Blok Kat:2-3 Soğanlık/
Kartal - İstanbul
Tel : 0216 451 9890
ŞİKAYET VE İTİRAZLAR
Ürününüzün servis süreci ile ilgili her türlü sorununuzda veya yaşanan
olumsuzluklarını gidermek için daima Müşteri Hizmetlerimizi arayabilirsiniz. Müşteri
Temsilcilerimiz ivedilikle şikayenizle ilgileneceklerdir.
Bununla beraber yasa gereği şikayetlerinizle ilgili bulunduğuz il veya ilçedeki Tükeci
Mahkemelerine veya Tükeci Hakem Heyetlerine başvurabilirsiniz.
TAŞIMA ve NAKLİYE SIRASINDA DİKKAT EDİLECEK HUSUSLAR
• Monitörünüzün Yetkili Teknik Servislerimize götürmeniz gerekğinde veya
herhangi bir nedenle yer değişikliğinde beklenmedik hasarlardan kaçınmak
için; monitörünüzü paketlerken, orijinal kutusunu ve paketleme malzemelerini
kullanın.
• Monitörünüzü kurarken, kullanırken ve daha sonra bir yer değişikliği esnasında
sarsmamaya, darbe, ısı, rutubet ve tozdan zarar görmemesine özen gösteriniz.
Bunlardan dolayı ortaya çıkacak problemler monitörünüzün garan kapsamının
dışındadır.
68
Atma Talimatları
Bu elektronik cihazı çöp kutusuna atmayın. Kirliliği en aza indirmek ve çevrenin en
yüksek derecede korunmasını sağlamak için, lüen geri dönüştürün. Elektrikli ve
Elektronik Ekipman Akları (WEEE) yönetmelikleri hakkında daha fazla bilgi için, şu
adresi ziyaret edin:
hp://www.viewsoniceurope.com/tr/support/recycling-informaon/
Civa ile ilgili bilgi
LCD/CRT monitörünüzün ya da ekran içeren projektörlerde ya da elektronik
cihazlarda: Bu ürünün içindeki lamba(lar) civa içerebilir ve yerel, devlet ya da federal
yasalara göre geri dönüştürülmeli ya da almalıdır. Daha fazla bilgi için, www.eiae.
org adresinden Electronic Industries Alliance ile temasa geçin. Lambaya özel atma
bilgileri için, www.lamprecycle.org adresini ziyaret edin.
KULLANIM HATALARINA İLİŞKİN BİLGİLER
• Monitörünüzün tüm bağlanlarını kullanım kılavuzunda belirlen şekilde yapınız.
Aksi bir bağlan şekli Monitörünüzün garan kapsamı dışına çıkmasına neden
olabilir.
• Monitörünüzün üzerinde tadilat, tamir, oynama veya herhangi bir ziksel
müdahalede bulunmayın.
• Monitörünüzün barkodunun, model ve seri numarasının zarar görmemesine
dikkat ediniz. Bunların okunmaması veya yıpranmış olması durumunda ürününüz
garan kapsamı dışına çıkacakr.
• Monitörünüzün orijinal kutusu, ambalajı dışında ve düzgün olmayan ziksel
koşullarda saklanması.
• Monitörünüzün bir başka ürünün kurulumu, kullanımı sırasında ortaya
çıkabilecek problemler monitörünüzün garan kapsamının dışındadır.
• Olağandışı ziksel veya elektriksel koşullara, yüklemeye maruz bırakılması,
elektrik arızaları veya kesinleri, yıldırım, stak elektrik, yangın veya diğer doğal
afetler sonucu meydana gelebilecek sorunlar ürününüzün garan kapsamının
dışındadır.
• Monitörünüzün ekee belirlen güç pinde çalışrınız.
• Monitörünüzün tüm bağlanları kapalı (o) durumda iken yapınız monitörünüzü
çalışır durumda iken herhangi bir bağlanyı çıkarmaya yada yeni bağlanlar
yapmaya çalışmayınız. İbraz etmek üzere garan belgenizi ve faturanızı muhafaza
ediniz. Monitörünüzü doğrudan ısıya maruz bırakmayın.
• Monitörünüzün içine sıvı dökmeyin.
• Monitörünüzü temiz, tozsuz, nemsiz, ortamlarda kullanmaya özen gösteriniz.
69
• Monitörünüzü doğrudan güneş ışığı alnda kalmasını engelleyiniz.
• Enerji tasarrufu için ürünü kullanmadığınız zamanlarda kapalı tutunuz, daha az
parlaklık/güç ile daha net görüntü elde edebilmek için, kullandığınız alanın çok
aydınlık olmamasını sağlayınız.
TÜKETİCİNİN KENDİ YAPABİLECEĞİ BAKIM, ONARIM VEYA ÜRÜNÜN TEMİZLİĞİNE
İLİŞKİN BİLGİLER
Monitör Temizliği
• Monitör kasasını (dış yüzeyini) temizleyebilirsiniz. Bunun için aşağıdaki adımları
izleyiniz.
• Monitör temizlemeden önce güç kablosunu prizden çıkarn.
• Monitöru temizlemek için sert kimyasal, güçlü temizleme malzemeleri, sıvı yada
aerosol temizleyiciler kullanmayınız. Temiz ve haf nemli bez ile silebilirsiniz
PERİYODİK BAKIM GEREKTİRMESİ DURUMUNDA, PERİYODİK BAKIMIN
YAPILACAĞI ZAMAN ARALIKLARI İLE KİMİN TARAFINDAN YAPILMASI GEREKTİĞİNE
İLİŞKİN BİLGİLER
Monitör Periyodik Bakımı;
• Monitör periyodik bakım gerekrmemektedir. Monitör herhangi bir problemin
ortaya çıkması durumunda Yetkili Teknik Servislerimizle irbat kurabilirsiniz.
BAKANLIKÇA TESPİT ve İLAN EDİLEN KULLANIM ÖMRÜ
• Ürününüzün ömrü 5 yıl olarak belirlenmişr.
Elektrik gücünün kullanılması
• Bu ürün ekee belirlen güç türü kullanılarak çalışrılmaladır. Kullanılan güç
türünden emin değilseniz, bayinize veya bölgesel elektrik şirkene danışınız.
• Güç kablosuna herhangi bir cismin dayanmasına izin vermeyin. Bu ürünü
insanların kabloyu çiğneyeceği yerlere yerleşrmeyin.
• Bu ürün ile birlikte bir uzatma kablosu kullanılmışsa, uzatma kablosuna takılan
cihazın toplam amper oranının uzatma kablosu amper değerini aşmadından emin
olun. Ayrıca duvardaki prize takılan tüm ürünlerin toplam değerlerinin sigarta
değerini aşmadığından emin olun.
• Çok fazla aygıt takarak elektrik prizini, kayışı veya yuvay aşırı yüklemeyin. Genel
sistem yükü şube devre oranının %80’ini aşmamalıdır. Güç kayışları kullanılmışsa,
yük güç kayışının giriş oranının %80’ini aşmamalıdır.
70
• Bu ürünün AC adaptörü üç telli topraklanan ş ile birlikte verilmişr. Fiş sadece
topraklanan elektrik prizine takılabilir. AC adaptör şini takmadan önce elektrik
prizinin doğru topraklandığından emin olun. Fişi topraklanmayan elektrik prizine
takmayın. Ayrınlar için elektrik teknisyeniniz ile temasa geçin.
Uyarı! Topraklama pimi bir güvenlik özelliğidir. Düzgün topraklanmayan elektrik prizi
kullanılması elektrik çarpması ve/ veya yaralanma ile sonuçlanabilir.
Not: Ayrıca topraklama pimi bu ürünün performansı ile etkileşebilecek olan ve
yakındaki diğer elektrikli aygıtların çıkardığı beklenmeyen gürültülere karşı iyi bir
koruma sağlar.
xii
Türkçe
• Sistem 100 - 120 ya da 220 - 240 V AC gibi çeşitli voltaj aralıklarında çalışrılabilir.
Sistemle birlikte verilen elektrik kablosu, sistemin san alındığı ülke/bölgede
kullanılan gereksinimleri karşılar. Diğer ülkelerde/bölgelerde kullanılan
elektrik kabloları, ilgili ülke/bölge için gereksinimleri karşılar. Elektrik kablosu
gereksinimleriyle ilgili daha fazla bilgi için yetkili bir sacı ya da servis sağlayıcı ile
görüşün.
TÜKETİCİ HAKLARI
Kanunun 11inci maddesinde tükeciye sağlanan seçimlik haklara ilişkin bilgi
1. Malın ayıplı olduğunun anlaşılması durumunda tükeci;
a) Salanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,
b) Salanı alıkoyup ayıp oranında saş bedelinden indirim isteme,
c) Aşırı bir masraf gerekrmediği takdirde, bütün masraarı sacıya ait olmak
üzere salanın ücretsiz onarılmasını isteme,
ç) İmkân varsa, salanın ayıpsız bir misli ile değişrilmesini isteme, seçimlik
haklarından birini kullanabilir. Sacı, tükecinin tercih eği bu talebi yerine
germekle yükümlüdür.
2. Tükeci, çıkabilecek uyuşmazlıklarda şikayet ve irazları konusundaki başvuruları
yerleşim yerinin bulunduğu veya tükeci işleminin yapıldığı yerdeki Tükeci
Hakem Heyene veya Tükeci Mahkemesine başvurabilir.
71
Loading...
