Viewsonic VP2776 User Guide [id]

VP2776

Tampilan
Panduan Pengguna

Model No. VS18610

P/N: VP2776

Terima kasih telah memilih ViewSonic®

Sebagai penyedia solusi visual terbaik di dunia, ViewSonic® berdedikasi untuk
melampaui harapan seluruh dunia akan evolusi teknologi, inovasi, dan kemudahan.
Di ViewSonic®, kami percaya bahwa produk kami berpotensi memberikan pengaruh
positif kepada dunia, dan kami yakin bahwa produk ViewSonic® yang dipilih akan
bermanfaat bagi Anda.

Sekali lagi, terima kasih telah memilih ViewSonic®!

2

Peringatan Keselamatan

Baca Tindakan Pencegahan untuk Keselamatan berikut sebelum mulai
menggunakan perangkat.

• Simpan panduan pengguna ini di tempat yang aman untuk referensi di masa

mendatang.

• Baca semua peringatan dan ikuti semua petunjuk.

• Duduk dalam jarak setidaknya 45 cm (18") dari perangkat.

• Sediakan ruang kosong setidaknya 10 cm (4") di sekitar perangkat untuk

memastikan ventilasi yang baik.

• Tempatkan perangkat di area dengan ventilasi memadai. Jangan tempatkan

benda apa pun di atas perangkat yang dapat menghalangi pembuangan panas.

• Jangan gunakan perangkat di dekat air. Untuk mengurangi risiko kebakaran atau

sengatan listrik, jangan biarkan perangkat lembap.

• Jangan letakkan perangkat di tempat yang terkena cahaya matahari langsung

atau sumber panas lainnya.

• Jangan pasang perangkat di dekat sumber panas seperti radiator, saluran

pemanas, kompor, atau perangkat lain (termasuk amplifier) yang dapat
meningkatkan suhu perangkat ke tingkat berbahaya.

• Gunakan kain lembut dan kering untuk membersihkan kerangka eksternal.

Untuk informasi selengkapnya, baca bagian “Pemeliharaan” dari buku petunjuk
ini.

• Hindari menyentuh layar, karena minyak bisa mengumpul di layar jika Anda

menyentuhnya.

• Jangan sentuh permukaan layar dengan benda tajam atau keras, karena dapat

merusak layar.

• Jangan letakkan perangkat di atas kain atau bahan-bahan lain yang mungkin

diletakkan di anatra produk dan mebel penyangga.

• Bila memindahkan perangkat, pastikan untuk tidak menjatuhkan atau

membenturkan perangkat ke benda apa pun.

• Jangan tempatkan perangkat di permukaan yang tidak stabil atau tidak rata.

Perangkat dapat jatuh dan mengakibatkan kerusakan atau kegagalan fungsi.

• Jangan tempatkan benda berat di atas perangkat atau kabel sambungan.

• Selalu gunakan lemari, penyangga, atau cara-cara pemasangan yang

direkomendasikan oleh produsen set perangkat.

• Selalu gunakan perabot yang bisa dengan aman menopang perangkat.

• Selalu pastikan bahwa perangkat tidak menjorok bagian tepi dari mebel

penopang.

• Jangan letakkan perangkat di atas perabot tinggi, misalnya lemari atau rak buku,

tanpa menambatkan perabot dan perangkat ke penopang yang sesuai.

3

• Selalu edukasi anak-anak tentang bahaya naik ke perabot untuk menjangkau

perangkat atau peralatan yang terkait.

• Jangan letakkan monitor di dekat anak-anak.

• Jangan letakkan benda-benda yang mungkin menggoda anak-anak untuk

memanjat, misalnya mainan atau remote control, di bagian atas perangkat atau
perabot di mana produk itu ditempatkan.

• Jika timbul asap, suara tidak biasa, atau bau aneh, segera matikan perangkat,

lalu hubungi dealer Anda atau ViewSonic®. Sangat berbahaya jika Anda terus
menggunakan perangkat.

• Jangan coba melanggar ketentuan keselamatan konektor tipe terpolarisasi

atau pengardean. Konektor terpolarisasi memiliki dua bilah yang salah satunya
berukuran lebih lebar. Konektor tipe pengardean memiliki dua bilah dan kaki
pengardean ketiga. Bilah lebar dan kaki ketiga disediakan untuk keselamatan
Anda. Jika konektor tidak sesuai dengan stopkontak, gunakan adaptor dan
jangan coba memasang konektor ke stopkontak secara paksa.

• Ketika menyambung ke stop kontak, Jangan lepas gigi pangardean. Pastikan

bahwa gigi pengardean tidak pernah dilepas.

• Selalu rutekan dan tangani kawat maupun kabel yang tersambung ke perangkat

Anda supaya tidak tersandung, tertarik, atau terambil.

• Jaga kabel daya agar tidak terinjak atau terjepit, khususnya pada konektor

dan pada titik tempat kabel keluar dari perangkat. Pastikan lokasi stop kontak
berada di dekat perangkat agar mudah dijangkau.

• Putuskan sambungan steker daya dari stop kontak jika perangkat tidak sedang

digunakan dalam jangka waktu lama.

• Harap konfirmasi sistem distribusi yang terpasang di bangunan. Sistem harus

menyediakan pemutus sirkuit yang bernilai 120/240V, 20A.

• Hanya gunakan tempelan/aksesori, misalnya keranjang, penyangga,

tripod, bracket atau tabel, sesuai spesifikasi produser.

• Saat menggunakan perangkat yang dipasang pada tiang roda, gerakkan dengan

hati-hati kombinasi perangkat pada tiang roda/peralatan untuk menghindari
cedera akibat terguling.

• Gunakan jasa teknisi servis ahli untuk melakukan segala perbaikan. Servis akan

diperlukan bila unit mengalami kerusakan, seperti:

 jika kabel atau steker catu daya rusak.
 jika cairan ditumpahkan atau benda jatuh ke unit.
 jika unit terpapar hujan atau embun.
 jika unit tidak berfungsi secara normal atau terjatuh.

• Saat menggunakan earphone/headphone, sesuaikan volume suara ke tingkat

yang sesuai karena dapat mengakibatkan kerusakan pendengaran.

4

• Mengencangkan monitor ke dinding atau benda tetap dengan menggunakan

tali-temali atau alat pengencang lainnya bisa membantu menopang beban
monitor untuk mencegah jatuhnya monitor.

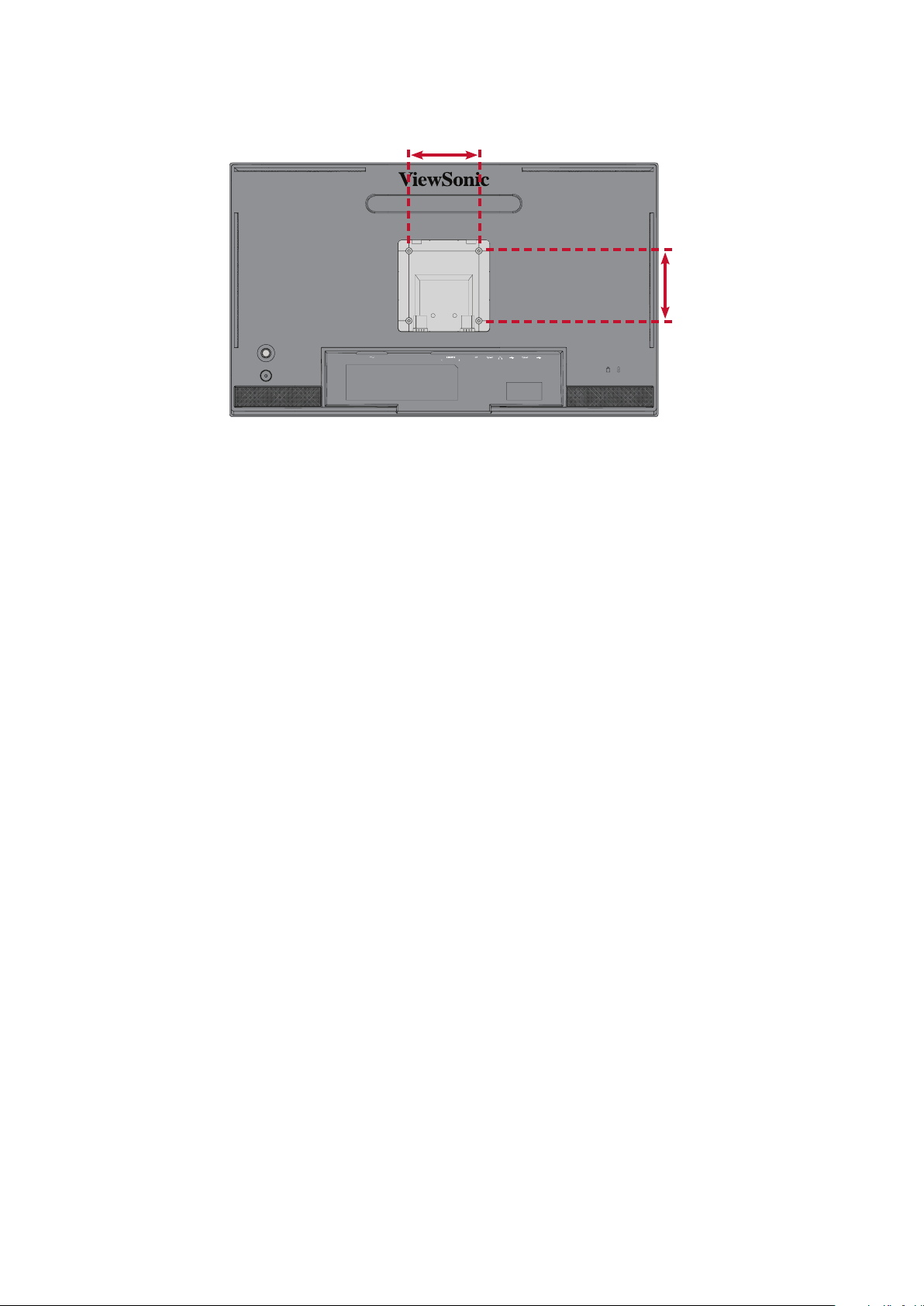

Pola lubang

Bantalan Interface

Lubang

Spesifikasi & Jumlah Sekrup

(P x L)

(P x L x T)

Bantalan

M4 x 10 mm

100 x 100 mm 115 x 115 x 2,6 mm Ø 5 mm

4 buah

lubang pemasangan dinding VESA

VESA wall mounng hole

CATATAN:

• Alat pengencang/tali-temali harus bisa menahan daya 100N.

• Pastikan tali-temali dikencangkan, dan segala yang kendur dihilangkan.

Bagian belakang perangkat harus menghadap dinding untuk memastikan
agar perangkat tidak miring karena kekuatan eksternal.

• Pastikan monitor tidak miring karena adanya kekuatan eksternal pada

ketinggian dan sudut rotasi perangkat berapa pun.

• Jika monitor yang ada akan disimpan atau dipindah, pertimbangan yang sama

seperti di atas harus diterapkan.

5

Daftar Isi

Peringatan Keselamatan .............................................. 3

Pendahuluan ............................................................... 8

Isi Kemasan ............................................................................................................. 8

Ikhtisar Produk .......................................................................................................9

Konfigurasi Awal ....................................................... 10

Memasang Penyangga ..........................................................................................10

Pemasangan di Dinding ........................................................................................12

Menggunakan Slot Pengaman .............................................................................. 14

Membuat Sambungan ............................................... 15

Menyambung ke Kabel Daya ................................................................................ 15

Menyambungkan Perangkat Eksternal ................................................................. 16

Sambungan HDMI ................................................................................................. 16

Sambungan DisplayPort ........................................................................................ 17

Sambungan USB .................................................................................................... 18

Sambungan Audio ................................................................................................. 19

Menggunakan Monitor .............................................. 20

Menyesuaikan Sudut Tampilan ............................................................................20

Penyesuaian Ketinggian ........................................................................................ 20

Penyesuaian Sudut Kemiringan ............................................................................. 21

Penyesuaian Orientasi Layar (Pivot Monitor)........................................................ 21

Penyesuaian Sudut Putar ...................................................................................... 23

Menghidupkan/Mematikan Perangkat ................................................................24

Menggunakan Tombol Joy ....................................................................................25

Startup Menu (Menu Penyalaan) .......................................................................... 25

Hot Keys (Tombol Pintasan) .................................................................................. 28

Mengkonfigurasi Pengaturan ...............................................................................30

Pengoperasian Umum ........................................................................................... 30

Silsilah Menu OSD ................................................................................................. 32

Menu Options (Pilihan Menu) ............................................................................... 41

6

Fitur dan Pengaturan Lanjutan .................................. 48

HDR (High-Dynamic-Range) .................................................................................. 48

KVM ......................................................................................................................49

Auto Pivot ............................................................................................................. 51

Colorbration+ .......................................................................................................52

Dual Color (Dua Warna) ........................................................................................53

Multi-picture (Banyak gambar) ............................................................................54

PBP (Picture-by-Picture) ........................................................................................ 55

PIP (Gambar dalam Gambar)................................................................................. 56

Backstage Lighting (Lampu Belakang Panggung) .................................................. 57

Firmware Update (Pembaruan Firmware) ...........................................................58

Lampiran ................................................................... 59

Spesifikasi .............................................................................................................59

Daftar Istilah .........................................................................................................61

Pemecahan Masalah ............................................................................................67

Pemeliharaan ........................................................................................................69

Petunjuk Umum .................................................................................................... 69

Membersihkan Layar ............................................................................................. 69

Membersihkan Wadah Proyektor ......................................................................... 69

Pelepasan Tanggung Jawab Hukum ...................................................................... 69

Informasi Peraturan dan Servis .................................. 70

Informasi Kepatuhan ............................................................................................70

Pernyataan Kesesuaian FCC .................................................................................. 70

Pernyataan Kanada Industri .................................................................................. 70

Kesesuaian CE untuk Negara-Negara di Eropa ...................................................... 70

Pernyataan tentang Kepatuhan RoHS2 ................................................................. 71

Larangan Zat Berbahaya India ............................................................................... 72

Pembuangan Produk di Akhir Masa Pakainya ....................................................... 72

Informasi Hak Cipta ..............................................................................................73

Layanan Pelanggan ................................................................................................ 74

Jaminan Terbatas .................................................................................................. 75

7

Pendahuluan

Isi Kemasan

• Monitor

• Kabel Daya

• Kabel Video

• Panduan ringkas

CATATAN: Kabel daya dan kabel video yang disertakan di dalam kemasan dapat

beragam, tergantung negara Anda. Hubungi peritel untuk informasi
selengkapnya.

8

Ikhtisar Produk

Tampilan Depan

Tampilan Belakang

Layar Monitor

Tombol daya

Port I/O

1 22 3 4 6

1. AC IN 2. HDMI 3. DisplayPort 4. USB Type-C

5. Audio Out 6. USB Upstream 7. USB Type-C 5V/3A 8. USB Downstream

9. Micro USB

Tombol Joy

Micro USB

5V/3A

Slot Keamanan

21

Type-C Type-C

5 7 8 9

5V/3A

Micro USB

CATATAN: Untuk informasi selengkapnya tentang Tombol Joy dan fungsinya,

lihat “Tombol Pintas”.

9

Konfigurasi Awal

Bagian ini berisi petunjuk lengkap untuk mengkonfigurasi monitor.

Memasang Penyangga

1. Letakkan monitor di permukaan yang rata dan stabil dengan layar menghadap ke

bawah.

2. Sejajarkan dan geser kait bagian atas ke dalam slot pemasangan dudukan.

10

3. Angkat perangkat hingga perangkat dalam posisi tegak di atas permukaan datar

dan stabil.

CATATAN: Selalu letakkan perangkat di atas permukaan yang datar dan stabil.

Jika gagal melakukannya, dapat mengakibatkan perangkat terjatuh
serta rusak dan/atau mengakibatkan cedera.

11

Pemasangan di Dinding

Lihat tabel di bawah ini untuk dimensi standar kit pemasangan di dinding.

CATATAN: Hanya untuk digunakan dengan Braket Pemasangan di Dinding

Berlabel UL. Untuk mendapatkan kit pemasangan di dinding atau
dudukan pengatur ketinggian, hubungi ViewSonic® atau dealer
setempat.

Beban

Muat

Maksimum

14 kg 100 x 100 mm 115 x 115 x 2,6 mm Ø 5mm

CATATAN: Kit pemasangan di dinding dijual secara terpisah.

1. Matikan perangkat, lalu lepas semua kabel.

2. Tempatkan perangkat di permukaan yang datar dan stabil, dengan layar

menghadap ke bawah.

3. Tekan terus tab lepas cepat, lalu angkat penyangga dengan hati-hati.

Pola lubang

(P x L)

Bantalan Interface

(P x L x T)

Lubang

Bantalan

Spesifikasi & Jumlah

Sekrup

M4 x 10 mm

4 buah

4. Tarik ke bawah perlahan untuk melepas pengait, lalu lepas penyangga.

12

5. Pasang braket pemasangan ke lubang pemasangan VESA di bagian belakang

perangkat. Setelah itu, kencangkan dengan keempat sekrup (M4 x 10 mm).

100 mm

100 mm

Micro USB

5V/3A

6. Ikuti petunjuk yang disertakan bersama kit pemasangan dinding untuk
memasangnya ke dinding.

13

Menggunakan Slot Pengaman

Untuk membantu melindungi perangkat dari pencurian, gunakan slot pengaman
yang akan mengunci perangkat ke objek tak bergerak.

Selain itu, mengencangkan monitor ke dinding atau benda tidak bergerak
menggunakan kabel pengaman dapat membantu menahan berat monitor agar
tidak terjatuh.

Berikut contoh konfigurasi penguncian slot pengaman perangkat pada meja.

14

Membuat Sambungan

Bagian ini akan memandu Anda tentang cara menyambungkan monitor dengan
peralatan lain.

Menyambung ke Kabel Daya

1. Sambungkan kabel daya ke soket IN AC di bagian belakang perangkat.

2. Sambungkan konektor kabel daya ke stopkontak.

Micro USB

5V/3A

1

2

15

Menyambungkan Perangkat Eksternal

Sambungan HDMI

Sambungkan salah satu ujung kabel HDMI ke port HDMI pada monitor. Setelah itu,
sambungkan ujung kabel lainnya ke port HDMI komputer Anda.

CATATAN: Monitor ini dilengkapi dua port HDMI 2.0.

Micro USB

5V/3A

21

HDMI

16

Sambungan DisplayPort

Sambungkan salah satu ujung kabel DisplayPort ke port DisplayPort. Setelah itu,
sambungkan ujung kabel lainnya ke port DisplayPort atau port DP mini di komputer
Anda.

CATATAN: Untuk menyambungkan monitor ke port Thunderbolt (v. 1 & 2) di

Mac, sambungkan ujung mini DP pada “kabel mini DP ke DisplayPort”
ke output Thunderbolt di Mac. Setelah itu, sambungkan ujung kabel
lainnya ke DisplayPort monitor.

Micro USB

5V/3A

17

Sambungan USB

Sambungkan salah satu ujung kabel USB ke port USB di monitor. Setelah itu,
sambungkan ujung lainnya pada kabel ke port USB di komputer.

CATATAN: Monitor mendukung keempat (4) tipe port USB. Ketika melakukan

sambungan, patuhi panduan berikut:

• Dua (2) port USB Tipe A: Sambungan untuk perangkat periferal Tipe A
Anda (contoh: perangkat penyimpanan, keyboard, mouse).

 CATATAN: Untuk menggunakan beberapa periferal, pastikan

komputer juga terhubung ke port USB Tipe B monitor.

• Satu (1) port USB Tipe B: Sambungkan kabel USB Tipe B (berbentuk
kotak dengan 2 sudut) ke port ini, lalu sambungkan ujung kabel
lainnya ke port downstream USB komputer Anda.

• Dua (2) port USB Tipe C: Pastikan perangkat dan kabel output Tipe-C
output mendukung transmisi sinyal video.

 CATATAN: Hanya port Tipe-C yang mendukung transmisi video;

port Tipe-C 5V/3A hanya mendukung pengiriman daya dan
transmisi data.

• Satu (1) port micro USB:

Type-C Type-C

5V/3A

Micro USB

Micro USB

5V/3A

Type-C

CATATAN: Tidak perlu menyambungkan ke tiga tipe port USB secara bersamaan.

Skenario pemakaian pribadi pengguna akan menentukan port mana
yang akan digunakan, bila ada.

18

Sambungan Audio

Colokkan steker earfon/headphone ke port Audio Keluar monitor. Selain itu, Anda
dapat menyambungkan monitor ke panel suara menggunakan kabel audio.

CATATAN: Monitor juga dilengkapi dua speaker.

Micro USB

5V/3A

19

Menggunakan Monitor

Menyesuaikan Sudut Tampilan

Untuk tampilan optimal, Anda dapat menyesuaikan sudut tampilan menggunakan
salah satu metode berikut:

Penyesuaian Ketinggian

Turunkan atau naikkan monitor hingga ketinggian yang diinginkan
(0 hingga 130 mm)

CATATAN: Saat menyesuaikan, tekan ke bawah di sepanjang jalur penyesuaian

sambil memegang monitor dengan kedua tangan di bagian sisinya.

20

Penyesuaian Sudut Kemiringan

Miringkan sudut monitor ke arah depan atau ke arah belakang hingga mendapatkan

sudut tampilan yang diinginkan (-5˚ hingga 21˚).

CATATAN: Saat menyesuaikan, tahan dudukan dengan satu tangan sewaktu

memiringkan monitor ke arah depan atau belakang dengan tangan
lainnya.

Penyesuaian Orientasi Layar (Pivot Monitor)

1. Sesuaikan ketinggian monitor ke posisi tertinggi. Setelah itu, miringkan monitor

ke belakang hingga miring sepenuhnya.

21

2. Putar monitor 90° searah atau berlawanan arah putaran jarum jam atau

berlawanan jarum jam dari orientasi lansekap ke potret.

CATATAN:

• Saat menyesuaikan, pastikan untuk memegang kuat kedua sisi monitor

• Bila Anda menggunakan aplikasi Auto Pivot, sistem dapat mendeteksi

dengan kedua tangan.

orientasi layar secara otomatis.

22

Penyesuaian Sudut Putar

Putar monitor ke kiri atau kanan untuk sudut putar yang diinginkan (60°).

23

Menghidupkan/Mematikan Perangkat

1. Sambungkan kabel daya ke stopkontak.

2. Sentuh tombol Daya untuk menghidupkan monitor.

3. Untuk mematikan monitor, sentuh lagi tombol Daya.

5V/3A

Micro USB

CATATAN: Monitor masih akan menggunakan daya selama kabel daya

tersambung ke stopkontak. Jika monitor tidak digunakan untuk waktu
lama, putuskan sambungan konektor daya dari stopkontak.

24

Menggunakan Tombol Joy

Micro USB

5V/3A

Gunakan Tombol Joy untuk mengakses Menu Akses Cepat, mengaktifkan Hot Keys
(Tombol Pintasan), menavigasi menu OSD (Tampilan di Layar), dan mengubah
pengaturan.

Tombol Joy

Startup Menu (Menu Penyalaan)

Gerakkan tombol joy key t untuk mengaktifkan Menu Penyalaan.

CATATAN: Ikuti panduan tombol yang ditampilkan di bawah layar untuk memilih

pilihan atau membuat penyesuaian.

Main Menu (Menu Utama)

Mengakses Menu OSD (Tampilan di Layar).

25

Color Mode (Mode Warna)

Memilih satu dari pengaturan warna standar preset.

ViewMode (ModeLihat)

Pilih salah satu pengaturan tampilan praatur.

Brightness (Kecerahan)

Menyesuaikan tingkat kecerahan.

26

Input (Input)

Memilih sumber input.

Volume

Menyesuaikan pengaturan volume suara.

CATATAN: Gerakkan tombol joy key t untuk kembali ke menu sebelumnya.

27

Hot Keys (Tombol Pintasan)

Backstage Lighting

ON

1

OSD Lock/Unlocked

Locking OSD

Press and hold for 5 sec

to lock OSD

OSD Lock/Unlocked

OSD Locked

Bila Menu OSD (Tampilan di Layar) tidak aktif, Anda dapat mengakses fungsi khusus
dengan cepat menggunakan tombol panel kontrol.

Tombol Keterangan

l

q

Tekan lalu tahan tombol selama 5 detik untuk mengaktifkan/
menonaktifkan lampu LED.

Sentuh tombol untuk mengunci/membuka kunci Menu OSD.
Saat menu ditampilkan di layar, terus sentuh kedua tombol selama 10

detik untuk mengunci/membuka kunci Menu OSD.

Jika Menu OSD terkunci, pesan berikut akan muncul di layar:

28

Tombol Keterangan

p

Sentuh tombol untuk mengunci/membuka kunci tombol Daya.
Saat menu ditampilkan pada layar, terus sentuh kedua tombol selama

10 detik untuk mengunci/membuka kunci tombol Daya.

Power Lock/Unlocked

Power Lock/Unlock

Locking Power Button

Locking Power Button

1

3

Press and hold for 5 sec

Press and hold for 10s

to lock Power

to lock power

Jika tombol Daya terkunci, pesan berikut akan muncul di layar:

Power Lock/Unlock

Power Lock/Unlocked

Power Lock/Unlock

Power Button Locked

Locking Power Button

Power Button Locked

3

t

u

Press and hold for 10s

to lock power

Tekan lalu tahan tombol selama 10 detik untuk menampilkan/
menyembunyikan layar booting saat perangkat dihidupkan.

Logo Boot Up Screen On/Off

Off

Press to turn On

Tekan lalu tahan tombol selama 10 detik untuk mengaktifkan/
menonaktifkan Ultra Cepat.

Boot Up Screen On/Off

Ultra Fast

ON
Off

Press to turn on

29

Mengkonfigurasi Pengaturan

Pengoperasian Umum

1. Gerakkan tombol joy key t untuk menampilkan Menu Penyalaan. Kemudian

navigasikan ke Main Menu (Menu Utama) lalu tekan tombol l untuk
menampilkan Menu OSD.

2. Gerakkan tombol joy key p atau q untuk memilih menu utama. Setelah itu,
sentuh tombol l untuk membuka menu yang dipilih.

30

3. Gerakkan tombol joy key

p atau q untuk memilih pilihan menu yang diinginkan.

Setelah itu, sentuh tombol l untuk mengakses submenu.

4. Gerakkan tombol joy key p atau q untuk menyesuaikan/memilih pengaturan.
Lalu tekan tombol l untuk konfirmasi.

5. Gerakkan tombol joy key

t untuk kembali ke menu sebelumnya.

31

Silsilah Menu OSD

Menu

Utama

Submenu Pilihan Menu

Auto

RGB (Full Range)

Color Format

DisplayPort

DisplayPort 1.4

Color Format

HDMI 1

HDMI 2.0

RGB (Limited Range)

YUV (Full Range)

YUV (Limited Range)

On

O

Auto

RGB (Full Range)

RGB (Limited Range)

YUV (Full Range)

YUV (Limited Range)

On

O

Input Select

HDMI 2

Type C

Color Format

HDMI 2.0

Color Format

USB 3.2

DisplayPort 1.4

Auto

RGB (Full Range)

RGB (Limited Range)

YUV (Full Range)

YUV (Limited Range)

On

O

Auto

RGB (Full Range)

RGB (Limited Range)

YUV (Full Range)

YUV (Limited Range)

On

O

On

O

Auto Detect

On

O

32

Menu

Utama

Submenu Pilihan Menu

Brightness (-/+, 0~100)

9300K

7500K

Color

Temperature

6500K

6300K

5000K

1

1.4

Color Mode

DCI-P3

Gamma

Sharpness (-/+, 0~100)

Aspect Rao

Uniformity

Recall

Brightness (-/+, 0~100)

Color

Temperature

1.8

2.2

2.4

2.6

1:1

4:3

Full Screen

On

O

9300K

7500K

6500K

6300K

sRGB

5000K

1

1.4

Gamma

Sharpness (-/+, 0~100)

Aspect Rao

Uniformity

Recall

1.8

2.2

2.4

2.6

1:1

4:3

Full Screen

On

O

33

Menu

Utama

Submenu Pilihan Menu

Brightness (-/+, 0~100)

9300K

7500K

Color

Temperature

6500K

6300K

5000K

1

1.4

Color Mode

REC709

DICOM-SIM

Gamma

Sharpness (-/+, 0~100)

Aspect Rao

Uniformity

Recall

Sharpness (-/+, 0~100)

Aspect Rao

Recall

1.8

2.2

2.4

2.6

1:1

4:3

Full Screen

On

O

1:1

4:3

Full Screen

34

Menu

Utama

Submenu Pilihan Menu

Contrast (-/+, 0~100)

Brightness (-/+, 0~100)

9300K

7500K

Color

Temperature

6500K

6300K

5000K

1

1.4

Color Mode

User

Gamma

Advanced DCR

Gain

Oset

Hue

1.8

2.2

2.4

2.6

(-/+,

0/25/50/75/100)

Red (-/+, 0~100)

Green (-/+, 0~100)

Blue (-/+, 0~100)

Red (-/+, 0~100)

Green (-/+, 0~100)

Blue (-/+, 0~100)

Red (-/+, 0~100)

Green (-/+, 0~100)

Blue (-/+, 0~100)

Cyan (-/+, 0~100)

Magenta (-/+, 0~100)

Yellow (-/+, 0~100)

Sharpness (-/+, 0~100)

1:1

Aspect Rao

Blue Light Filter (-/+, 0~5)

Uniformity

Recall

4:3

Full Screen

On

O

35

Menu

Utama

Submenu Pilihan Menu

Brightness (-/+, 0~100)

Result

Color Mode

CAL1/CAL2/

CAL3

HDR

Color Calibraon

Noce

Sharpness (-/+, 0~100)

Aspect Rao

Uniformity

Recall

Standard

HDR_M

HDR_H

Smooth

O

Remind Schedule

Hour

Counter Hour

Recall

Full Screen

1:1

4:3

On

O

36

Menu

Utama

Submenu Pilihan Menu

Ultra Clear (-/+, 0~4)

ViewMode

CAD/CAM

Video Edit

Animaon

Photographer

Advanced-

Sharpness

Advanced-

Gamma

Ultra Clear (-/+, 0~4)

Advanced-

Sharpness

Advanced-

Gamma

Ultra Clear (-/+, 0~4)

Advanced-

Sharpness

Black Stabilizaon (-/+, 0~10)

Ultra Clear (-/+, 0~4)

Advanced-

Sharpness

Advanced-

Gamma

(-/+, 0~100)

(-/+, 1.8~2.6)

(-/+, 0~100)

(-/+, 1.8~2.6)

(-/+, 0~100)

(-/+, 0~100)

(-/+, 1.8~2.6)

Audio Adjust

FPS 1

FPS 2

RTS

MOBA

Volume (-/+, 0~100)

On

Mute

O

DisplayPort

HDMI 1

Audio Input

HDMI 2

Type C

37

Menu

Utama

Submenu Pilihan Menu

English

Français

Deutsch

Español

Italiano

Suomi

Language Select

Русский

Türkçe

日本語
한국어

繁體中文
简体中文

Setup Menu

Adapve Sync

Resoluon

Noce

PureXP™

Informaon

OSD Timeout (-/+, 5/15/30/60)

OSD

Background

OSD Pivot

Power Indicator

On

O

On

O

On

O

On

O

Auto

0°

+90°

-90°

180°

On

O

Auto Power O

Sleep

On

O

30 minutes

45 minutes

60 minutes

120 minutes

O

38

Menu

Utama

Submenu Pilihan Menu

O

DisplayPort

Setup Menu

Mul-Picture

PBP Le-Right

PIP

Le Source Select

HDMI 1

HDMI 2

Type C

DisplayPort

HDMI 1

Right Source Select

HDMI 2

Type C

Swap

DisplayPort

HDMI 1

PIP Source Select

HDMI 2

Type C

PIP H. Posion

PIP Posion

PIP V. Posion

PIP Size (-/+, 0~100)

Swap

Dual Color

DCI-P3

sRGB

REC709

DICOM-SIM

User

CAL 1

CAL 2

CAL 3

CAD/CAM

Video Edit

Animaon

Photographer

FPS 1

FPS 2

RTS

MOBA

39

Menu

Utama

Submenu Pilihan Menu

Standard

Opmize

Setup Menu

ECO Mode

Overscan

Response Time

USB Charging

Backstage

Lighng

Burn-in Eraser

Conserve

Energy Saving On

O

On

O

Standard

Advanced

Ultra Fast

On

O

Level 1

Level 2

Level 3

O

On

O

DDC/CI

Rename

All Recall

On

O

40

Menu Options (Pilihan Menu)

Input (Input)

1. Gerakkan tombol joy key

t untuk menampilkan Menu Penyalaan. Kemudian

navigasikan ke Main Menu (Menu Utama) lalu tekan tombol l untuk
menampilkan Menu OSD.

2. Gerakkan tombol joy key

p atau q untuk memilih Input (Input). Setelah itu,

tekan tombol l untuk mengakses menu Input (Input).

3. Gerakkan tombol joy key p atau q untuk memilih sumber input yang diinginkan.

Setelah itu, sentuh tombol l untuk mengkonfirmasi pilihan.

41

Color Mode (Mode Warna)

1. Gerakkan tombol joy key

t untuk menampilkan Menu Penyalaan. Kemudian

navigasikan ke Main Menu (Menu Utama) lalu tekan tombol l untuk
menampilkan Menu OSD.

2. Gerakkan tombol joy key

p atau q untuk memilih Color Mode (Mode Warna).

Setelah itu, tekan tombol l untuk mengakses menu Color Mode (Mode Warna).

3. Gerakkan tombol joy key p atau q untuk memilih pilihan menu. Setelah itu,
sentuh tombol l untuk mengakses submenu.

4. Gerakkan tombol joy key

p atau q untuk menyesuaikan/memilih pengaturan.

Setelah itu, sentuh tombol l untuk mengkonfirmasi (jika ada).

Pilihan Menu Keterangan

DCI-P3 Rentang warma dan gamma presisi standar DCI-P3.
sRGB Rentang warma dan gamma presisi standar sRGB.
REC709 Rentang warma dan gamma presisi standar ITU-R Rec. 709.
DICOM-SIM Kurva gamma diatur ke simulasi DICOM.
User (Pengguna) Pengaturan kustom, ditetapkan pengguna.
CAL1/CAL2/CAL3 Layar dengan mode kalibrasi pengguna ke-1/ke-2/ke-3.

Mengurangi kontras keseluruhan pada adegan tertentu agar

HDR

detail dalam sorotan dan bayangan dapat terlihat.

42

ViewMode (ModeLihat)

1. Gerakkan tombol joy key

t untuk menampilkan Menu Penyalaan. Kemudian

navigasikan ke Main Menu (Menu Utama) lalu tekan tombol l untuk
menampilkan Menu OSD.

2. Gerakkan tombol joy key

p atau q untuk memilih ViewMode (ModeLihat).

Setelah itu, tekan tombol l untuk mengakses menu ViewMode (ModeLihat).

3. Gerakkan tombol joy key p atau q untuk memilih pilihan menu. Setelah itu,
sentuh tombol l untuk mengakses submenu.

Pilihan Menu Keterangan

CAD/CAM Pilih pilihan ini untuk menampilkan file desain grafis.
Video Edit Pilih opsi ini untuk editing video.
Animation

Pilih opsi ini untuk animasi.

(Animasi)
Photographer

Pilih pilihan ini untuk menampilkan file foto.

(Fotografer)
FPS 1 Cocok untuk game First-Person Shooter.
FPS 2 Cocok untuk game First-Person Shooter.
RTS Cocok untuk game Real-Time Strategy.
MOBA Pilih opsi ini untuk game Multiplayer Online Battle Arena.

43

Audio Adjust (Penyesuaian Audio)

1. Gerakkan tombol joy key

t untuk menampilkan Menu Penyalaan. Kemudian

navigasikan ke Main Menu (Menu Utama) lalu tekan tombol l untuk
menampilkan Menu OSD.

2. Gerakkan tombol joy key

p atau q untuk memilih Audio Adjust (Penyesuaian

Audio). Setelah itu, tekan tombol l untuk mengakses menu Audio Adjust
(Penyesuaian Audio).

3. Gerakkan tombol joy key p atau q untuk memilih pilihan menu. Setelah itu,

sentuh tombol l untuk mengakses submenu.

4. Gerakkan tombol joy key

p atau q untuk menyesuaikan/memilih pengaturan.

Setelah itu, sentuh tombol l untuk mengkonfirmasi (jika ada).

Pilihan Menu Keterangan

Volume Menyesuaikan tingkat volume suara.
Mute (Diam) Aktifkan pilihan ini untuk menonaktifkan suara sementara.
Audio Input

Pilih sumber input audio.

(Input Audio)

44

Setup Menu (Menu Kongurasi)

1. Gerakkan tombol joy key

t untuk menampilkan Menu Penyalaan. Kemudian

navigasikan ke Main Menu (Menu Utama) lalu tekan tombol l untuk
menampilkan Menu OSD.

2. Gerakkan tombol joy key

p atau q untuk memilih Setup Menu (Menu

Konfigurasi). Setelah itu, tekan tombol l untuk mengakses menu Setup Menu
(Menu Konfigurasi).

3. Gerakkan tombol joy key p atau q untuk memilih pilihan menu. Setelah itu,

sentuh tombol l untuk mengakses submenu.

4. Gerakkan tombol joy key

p atau q untuk menyesuaikan/memilih pengaturan.

Setelah itu, sentuh tombol l untuk mengkonfirmasi (jika ada).
CATATAN: Pilihan submenu tertentu mungkin memiliki submenu lainnya.

Untuk mengakses submenu terkait, tekan tombol l. Ikuti panduan
tombol yang ditampilkan di bawah layar untuk memilih pilihan atau
membuat penyesuaian.

Pilihan Menu Keterangan

Language Select

Memilih bahasa yang tersedia untuk Menu OSD.

(Pilihan Bahasa)
Adaptive Sync Mengurangi stuttering dan tearing selama gameplay.
Resolution Notice

(Pemberitahuan
Resolusi)

Aktifkan pilihan ini untuk memungkinkan sistem
menginformasikan kepada pengguna bahwa resolusi
tampilan saat ini bukanlah resolusi asli yang benar.

PureXP™

Singkatan untuk “Pure Experience”, fitur ini bisa
meningkatkan kualitas visual benda bergerak, membuatnya
tidak terlalu kabur dengan tampilan yang lebih jernih.

45

Pilihan Menu Keterangan

Information
(Informasi)

OSD Timeout
(Batas Waktu OSD)

OSD Background
(Latar Belakang OSD)

OSD Pivot
(Pivot OSD)

Power Indicator
(Indikator Daya)

Menampilkan informasi monitor.

Mengatur durasi tampilan Menu OSD pada layar.

Menampilkan/menyembunyikan latar belakang OSD saat
Menu OSD ditampilkan di layar.

Mengatur orientasi Menu OSD.

• Auto (Otomatis): Dengan sensor G internal, Menu OSD
dapat berputar secara otomatis saat ditempatkan secara
vertikal.

• 0°: Mengatur Menu OSD tanpa pivot.

• +90°: Mengatur Menu OSD dengan pivot +90°.

• -90°: Mengatur Menu OSD dengan pivot -90°.

• 180°: Mengatur Menu OSD dengan pivot 180°.

Mengaktifkan atau menonaktifkan indikator daya. Jika
pengaturan diatur ke On (Aktif), maka indikator daya akan
menyala biru saat perangkat dihidupkan.

Auto Power Off
(Daya Otomatis
Mati)

Sleep (Tidur)

Multi-Picture
(Banyak Gambar)

Aktifkan pilihan ini agar monitor dapat mati secara otomatis
setelah periode waktu tertentu.

Mengatur durasi diam sebelum monitor beralih ke mode
Sleep (Tidur).

Off (Tidak Aktif)
Menonaktifkan fungsi ini.

PBP Left-Right (PBP Kiri-Kanan)
Menampilkan dua jendela, dalam ukuran layar terpisah

1x1, secara berdampingan di bagian kiri dan kanan layar.
Pengguna dapat menentukan sumber input untuk setiap
layar.

PIP
Membagi layar menjadi dua bagian, yakni jendela utama

dan jendela sisipan. Pengguna dapat menentukan sumber
input untuk setiap layar.

Dual Color (Dua Warna)
Menampilkan dua pengaturan warna yang berbeda dalam

mode PIP atau PBP.

46

Pilihan Menu Keterangan

ECO Mode
(Mode Hemat)

Overscan

Response Time
(Waktu Respons)

USB Charging
(Pengisian Daya
USB)

Backstage Lighting
(Lampu Belakang
Panggung)

Memilih di antara berbagai mode, berdasarkan pemakaian
daya.

Aktifkan pilihan ini untuk memperbesar otomatis gambar
asli secara horizontal dan vertikal ke rasio aspek setara yang
akan memenuhi layar.

Menyesuaikan waktu respons, membuat gambar yang
mulus tanpa goresan, buram, atau berbayang. Waktu
respons yang rendah bagus untuk game dengan grafis yang
sangat kuat, dan memberikan kualitas visual menakjubkan
ketika menonton olahraga atau film laga.

Aktifkan/nonaktifkan pengisian daya USB.

Menyesuaikan lampu LED.

Burn-in Eraser Mengurangi burn-in gambar.

DDC/CI

Rename
(Ganti nama)

All Recall (Akses
Kembali Semua)

Aktifkan pilihan ini agar dapat mengontrol monitor melalui
kartu grafis.

Ganti nama profil kustom yang dipersonalisasi.

Mengatur ulang semua pengaturan ke nilai default.

47

Fitur dan Pengaturan Lanjutan

HDR (High-Dynamic-Range)

Mengurangi kontras keseluruhan pada adegan tertentu agar detail dalam sorotan
dan bayangan dapat terlihat.

CATATAN: Pastikan pengaturan HDR diaktifkan pada perangkat Anda

sebelum mengaktifkan HDR10 pada monitor. Misalnya,
pengaturan HDR di Xbox One S atau PS4 Pro harus diaktifkan
terlebih dulu agar dapat menikmati konten video HDR10.

Xbox One S PS4 Pro

Untuk mengaktifkan fungsi HDR:

1. Gerakkan tombol joy key
navigasikan ke Main Menu (Menu Utama) lalu tekan tombol l untuk
menampilkan Menu OSD.

2. Gerakkan tombol joy key
Setelah itu, tekan tombol l untuk mengakses menu Color Mode (Mode Warna).

3. Gerakkan tombol joy key
l untuk mengakses submenunya.

4. Gerakkan tombol joy key

l untuk mengkonrmasi.

t untuk menampilkan Menu Penyalaan. Kemudian

p atau q untuk memilih Color Mode (Mode Warna).

p atau q untuk memilih HDR. Setelah itu, tekan tombol

p atau q pilih salah satu opsi. Setelah itu, tekan tombol

48

KVM

Fungsi KVM memungkinkan pengguna mengontrol dua komputer yang terhubung
ke monitor dari satu keyboard dan mouse.

CATATAN: Hanya berlaku dalam mode PBP (Picture-by-Picture).

Untuk menyambungkan dua komputer ke monitor:

1. Sambungkan satu ujung kabel USB Tipe C ke port USB Tipe C monitor.
Selanjutnya, sambungkan ujung kabel lainnya ke port USB Tipe C notebook.

2. Sambungkan satu ujung kabel DisplayPort ke DisplayPort atau DP mini monitor.
Selanjutnya, sambungkan ujung kabel lainnya ke DisplayPort atau DP mini
komputer.

3. Sambungkan kabel USB Tipe B (berbentuk persegi dengan 2 sudut) ke port
USB Tipe B monitor. Selanjutnya, sambungkan ujung kabel lainnya ke port USB
komputer.

Type-C

Type-C

Micro USB

5V/3A

49

Untuk mengaktifkan mode PBP:

1. Gerakkan tombol joy key

t untuk menampilkan Menu Penyalaan. Kemudian

navigasikan ke Main Menu (Menu Utama) lalu tekan tombol l untuk
menampilkan Menu OSD.

2. Gerakkan tombol joy key

p atau q untuk memilih menu Setup Menu (Menu

Konfigurasi). Kemudian tekan tombol l untuk masuk ke menu.

3. Gerakkan tombol joy key

p atau q untuk memilih Multi Picture (Banyak

Gambar). Setelah itu, tekan tombol l untuk mengakses submenunya.

4. Gerakkan tombol joy key

p atau q untuk memilih PBP Left-Right (PBP Kiri-

Kanan). Kemudian tekan tombol l untuk mengaktifkan mode PBP.

Untuk mengaktifkan fungsi KVM:

1. Tekan lalu tahan tombol

u selama 2 detik untuk mengaktifkan fungsi KVM.

2. Maka Anda bisa mengalihkan kursor di antara dua layar (jendela kiri/kanan).

50

Auto Pivot

Dengan fungsi Auto Pivot, monitor dapat mendeteksi tampilan gambar dan
menyesuaikan orientasi gambar pada layar secara otomatis saat memutar layar
secara vertikal atau horizontal.

CATATAN: Fungsi Auto Pivot menggunakan DDC/CI untuk berkomunikasi

dengan monitor. Sebelum menerapkan fungsi Auto Pivot, pastikan
pengaturan DDC/CI ditetapkan ke On (Aktif).

Untuk mengaktifkan pengaturan DDC/CI:

1. Buka Menu OSD, lalu pilih menu Setup Menu (Menu Konfigurasi). Kemudian
tekan tombol l untuk masuk ke menu.

2. Gerakkan tombol joy key

p atau q untuk memilih DDC/CI. Setelah itu, tekan

tombol l untuk mengakses submenunya.

3. Gerakkan tombol joy key

p atau q untuk memilih On (Aktif). Setelah itu, tekan

tombol l untuk mengkonfirmasi.

Setelah memastikan DDC/CI sudah On (Aktif), lanjutkan untuk mengatur OSD Pivot
ke Auto (Otomatis):

1. Buka Menu OSD, lalu pilih menu Setup Menu (Menu Konfigurasi). Kemudian
tekan tombol l untuk masuk ke menu.

2. Gerakkan tombol joy key

p atau q untuk memilih OSD Pivot. Setelah itu, tekan

tombol l untuk mengakses submenunya.

3. Gerakkan tombol joy key

p atau q untuk memilih Auto (Otomas). Setelah itu,

tekan tombol l untuk mengkonrmasi.

51

Colorbration+

Untuk menjamin akurasi warna jangka panjang, beberapa model tertentu
mendukung fungsi kalibrasi warna perangkat keras. File penginstalan aplikasi
Colorbration+ bisa ditemukan di: http://color.viewsonic.com/support/software/.

Kemasan monitor standar tidak mencakup sensor warna, yang dibutuhkan aplikasi
Colorbration+ untuk proses kalibrasi.

Sensor warna yang kompatibel meliputi:

• X-Rite i1 Display Pro

• X-Rite i1 Pro 2

• X-Rite i1 Studio

• Xrite Colormunki Photo

• Xrite Colormunki Design

• Datacolor Spyder 5

• Seri Datacolor SpyderX

52

Dual Color (Dua Warna)

Monitor dilengkapi mesin dua warna untuk menampilkan dua pengaturan
warna berbeda dalam mode PIP (Gambar dalam Gambar) atau PBP. Anda dapat
menetapkan pengaturan awal warna berbeda pada kedua jendela (Jendela Utama
dan Jendela Sekunder).

Jendela Utama Jendela Sekunder

CATATAN: Untuk mengaktifkan mode PIP atau PBP, lihat bagian “Multi-

picture (Banyak gambar)”.

Untuk mengonfigurasi Dual Color (Dua Warna):

1. Gerakkan tombol joy key

t untuk menampilkan Menu Penyalaan. Kemudian

navigasikan ke Main Menu (Menu Utama) lalu tekan tombol l untuk
menampilkan Menu OSD.

2. Gerakkan tombol joy key

p atau q untuk memilih Setup Menu (Menu

Konfigurasi). Kemudian tekan tombol l untuk masuk ke menu.

3. Gerakkan tombol joy key

p atau q untuk memilih Multi Picture (Banyak

Gambar). Setelah itu, tekan tombol l untuk mengakses submenunya.

4. Gerakkan tombol joy key

p atau q untuk memilih Dual Color (Dua Warna).

Setelah itu, tekan tombol l untuk mengakses submenunya.

5. Gerakkan tombol joy key

p atau q untuk memilih pengaturan warna yang

diinginkan. Setelah itu, tekan tombol l untuk mengkonfirmasi.

53

Multi-picture (Banyak gambar)

Multi-picture (Banyak gambar) memungkinkan pengguna menyesuaikan ruang
kerja lebih jauh dengan memungkinkan hingga empat jendela terpisah dari input
berbeda, menampilkan konten beresolusi tinggi dengan rasio aspek berbeda, tanpa
distorsi dari sumber input asli.

Untuk mengaktifkan mode multi-picture (banyak gambar):

1. Gerakkan tombol joy key

t untuk menampilkan Menu Penyalaan. Kemudian

navigasikan ke Main Menu (Menu Utama) lalu tekan tombol l untuk
menampilkan Menu OSD.

2. Gerakkan tombol joy key

p atau q untuk memilih Color Mode (Mode Warna).

Setelah itu, tekan tombol l untuk mengakses menu Color Mode (Mode Warna).

3. Gerakkan tombol joy key

p atau q untuk memilih Multi Picture (Banyak

Gambar). Setelah itu, tekan tombol l untuk mengakses submenunya.

4. Gerakkan tombol joy key

p atau q untuk memilih PBP Left-Right (PBP Kiri-

Kanan) atau PIP. Kemudian tekan tombol l untuk masuk ke mode yang dipilih.

54

PBP (Picture-by-Picture)

Untuk mengonfigurasi PBP:

Jendela Kiri Jendela Kanan

PBP Left-Right (PBP Kiri-Kanan)

1. Gerakkan tombol joy key

t untuk menampilkan Menu Penyalaan. Kemudian

navigasikan ke Main Menu (Menu Utama) lalu tekan tombol l untuk
menampilkan Menu OSD.

2. Gerakkan tombol joy key

p atau q untuk memilih Setup Menu (Menu

Konfigurasi). Setelah itu, tekan tombol l untuk mengakses menu Setup Menu
(Menu Konfigurasi).

3. Gerakkan tombol joy key

p atau q untuk memilih Multi Picture (Banyak

Gambar). Setelah itu, tekan tombol l untuk mengakses submenunya.

4. Gerakkan tombol joy key

p atau q untuk memilih PBP Left-Right (PBP Kiri-

Kanan). Setelah itu, tekan tombol l untuk mengakses submenunya.

5. Untuk menggani sumber input, pilih lokasi sumber Le Source (Sumber Kiri)/
Right Source (Kanan) lalu tekan tombol l.

6. Gerakkan tombol joy key

p atau q untuk memilih sumber input yang diinginkan

dan tekan tombol l untuk mengonrmasi.

7. Untuk bertukar antara dua jendela, pilih Swap (Tukar) dan tekan tombol l untuk

mengonrmasi.

55

PIP (Gambar dalam Gambar)

Untuk mengonfigurasi PIP:

Jendela Utama

Jendela Inset

1. Gerakkan tombol joy key

t untuk menampilkan Menu Penyalaan. Kemudian

navigasikan ke Main Menu (Menu Utama) lalu tekan tombol l untuk
menampilkan Menu OSD.

2. Gerakkan tombol joy key

p atau q untuk memilih Setup Menu (Menu

Konfigurasi). Setelah itu, tekan tombol l untuk mengakses menu Setup Menu
(Menu Konfigurasi).

3. Gerakkan tombol joy key

p atau q untuk memilih Multi Picture (Banyak

Gambar). Setelah itu, tekan tombol l untuk mengakses submenunya.

4. Gerakkan tombol joy key

p atau q untuk memilih PIP. Setelah itu, tekan tombol

l untuk mengakses submenunya.

5. Untuk menggani sumber input untuk Jendela Inset, pilih PIP Source Select (Pilih
Sumber PIP) dan tekan tombol l. Lalu Gerakkan tombol joy key

p atau q untuk

memilih sumber input yang diinginkan dan tekan tombol l untuk mengonrmasi.

6. Untuk menyesuaikan posisi Jendela Inset Window, pilih PIP Posion (Posisi PIP)
dan tekan tombol l.

 Tekan tombol l untuk memilih PIP H.Position (Posisi Horizontal PIP) atau

PIP V.Position (Posisi Vertikal PIP).

 Gerakkan tombol joy key

p atau q untuk menyesuaikan pengaturan, lalu

tekan tombol l untuk mengonfirmasi.

7. Untuk menyesuaikan ukuran Jendela, pilih PIP Size (Ukuran PIP) dan tekan
tombol l. Lalu Gerakkan tombol joy key

p atau q untuk menyesuaikan

pengaturan.

8. Untuk bertukar antara dua jendela, pilih Swap (Tukar) dan tekan tombol l untuk

mengonrmasi.

56

Backstage Lighting (Lampu Belakang Panggung)

Dengan fungsi Lampu Belakang Panggung, monitor dapat menyesuaikann
kecerahan LED ke pengaturan optimal.

Untuk mengonfigurasi pengaturan Lampu Belakang Panggung:

1. Buka Menu OSD dan pilih Setup Menu (Menu Konfigurasi). Kemudian sentuh
tombol l untuk masuk ke menu.

2. Gerakkan Joy Key

p atau q untuk memilih Backstage Lighng (Lampu Belakang

Panggung). Kemudian sentuh tombol l untuk masuk sub menu.

3. Gerakkan Joy Key

p atau q untuk memilih Level 1, Level 2, atau Level 3 untuk

mengakan fungsi tersebut. Kemudian sentuh tombol l untuk mengonrmasi.

57

Firmware Update (Pembaruan Firmware)

Untuk performa layar terbaik dan mengatasi berbagai masalah yang diketahui,
sebaiknya perbarui monitor Anda dengan versi firmware terbaru. Dengan kabel
USB yang disertakan dan aplikasi vDisplayManager, Anda dapat dengan mudah
memperbarui firmware monitor Anda.

Untuk memperbarui firmware:

1. Unduh dan instal aplikasi vDisplayManager:
https://color.viewsonic.com/support/software/.

2. Sambungkan kabel USB Tipe B (berbentuk persegi dengan 2 sudut) ke port
USB Tipe B monitor. Selanjutnya, sambungkan ujung kabel lainnya ke port USB
komputer.

Micro USB

5V/3A

3. Aktifkan vDisplayManager. Pilih tab Advanced (Lanjut) di menu samping.

4. Klik Update (Perbarui) untuk memeriksa adanya pembaruan firmware monitor

Anda.

5. Tunggu sampai proses pembaruan selesai (jika ada).
CATATAN: Adanya hambatan selama proses pembaruan firmware

bisa merusak monitor Anda secara permanen. Jangan lepas
sambungan kabel USB atau jangan matikan PC dan monitor.

58

Lampiran

Spesifikasi

Item Kategori Spesifikasi

LCD Tipe IPS type, TFT Active Matrix 2560 x 1440 LCD,

Pitch piksel 0,2331 mm x 0,2331 mm

Ukuran Layar 68,47 cm, 27” (27” dapat dilihat)

Filter Warna Garis vertikal RGB

Permukaan Kaca Tipe Antikilau, 3H hard coating

Sinyal Input Sinkronisasi Video

Kompatibilitas PC hingga 2560 x 1440

Macintosh hingga 2560 x 1440

Disarankan 2560 x 1440 @ 165Hz

Resolusi

1

Didukung • 2560 x 1440 @ 60, 165Hz

TMDS digital (100 Ω)

HDMI: f
DisplayPort: f

• 2048 x 1152 @ 60Hz

• 1920 x 1440 @ 60Hz

• 1920 x 1200 @ 60Hz

• 1920 x 1080 @ 50, 60Hz

• 1680 x 1050 @ 60Hz

• 1600 x 1200 @ 60Hz

• 1600 x 900 @ 60Hz

• 1440 x 900 @ 60, 75Hz

• 1400 x 1050 @ 60, 75Hz

• 1366 x 768 @ 60Hz

• 1360 x 768 @ 60Hz

• 1280 x 1024 @ 50, 60, 75Hz

• 1280 x 960 @ 50, 60, 75Hz

• 1280 x 800 @ 60Hz

• 1280 x 768 @ 50, 60Hz

• 1280 x 720 @ 50, 60Hz

• 1152 x 900 @ 67Hz

• 1152 x 864 @ 75Hz

• 1024 x 768 @ 50, 60, 70, 72, 75Hz

• 848 x 480 @ 60Hz

• 800 x 600 @ 56, 60, 72Hz

• 720 x 576 @ 50Hz

• 720 x 480 @ 60Hz

• 720 x 400 @ 70Hz

• 640 x 480 @ 50, 60, 67, 72Hz

• 640 x 400 @ 60, 70Hz

• 640 x 350 @ 70Hz

:15-204 kHz, fv:24-120 Hz

h

:15-204 kHz, fv:24-120 Hz

h

59

Item Kategori Spesifikasi

Adaptor Daya

2

Tegangan Input 100-240 VAC, 50/60 Hz (pengalihan otomatis)

Area layar Pemindaian Penuh

596,74 x 335,66 mm (23,49” x 13,21”)

(H x V)

Kondisi
pengoperasian

Temperatur 0°C hingga 40°C (32°F hingga 104°F)

Kelembaban 20% hingga 90% (tanpa kondensasi)

Ketinggian 10.000 kaki (3,048 km)

Kondisi
penyimpanan

Temperatur -20°C hingga 60°C (-4°F hingga 140°F)

Kelembaban 5% hingga 90% (tanpa kondensasi)

Ketinggian 40.000 kaki (12,1 km)

Dimensi Fisik(P x L x T) 613,70 x 569,36~449,36 x 234 mm

(24,16” x 22,42~17,69” x 9,21”)

Pemasangan di

Dimensi 100 x 100 mm

Dinding

Bobot Fisik 9,55 kg (21,05 lbs)

Mode hemat daya On (Aktif)

3

32W (Tipikal)

Off (Tidak aktif) < 0,3W (Maks.)

1

Jangan atur kartu grafis di komputer Anda melebihi mode pengaturan waktu; melakukan hal ini bisa berakibat pada kerusakan permanen

pada monitor.

2

Gunakan adaptor daya dari ViewSonic® atau hanya sumber resmi.

3

Kondisi uji mengikuti standar EEI.

60

Daftar Istilah

Bagian ini menjelaskan daftar istilah standar yang digunakan di semua model
monitor LCD. Semua istilah dicantumkan berdasarkan abjad.

CATATAN: Istilah tertentu mungkin tidak berlaku untuk perangkat Anda.

A

Advanced DCR (DCR Lanjutan)

Teknologi DCR Lanjutan secara otomatis mendeteksi sinyal gambar dan
secara cerdas mengendalikan kecerahan lampu belakang dan warna, untuk
meningkatkan kemampuan membuat warna hitam menjadi lebih hitam
dalam suasana gelap, dan membuat warna putih menjadi lebih putih dalam
lingkungan cerah.

Adaptive Sync (Adaptive-Sync)

Teknologi FreeSync mengakhiri game yang terpotong-potong dan bingkai
pecah dengan performa mengalir bebas artefak pada kecepatan frame
berapa pun.

Audio Adjust (Penyesuaian Audio)

Menyesuaikan volume, mendiamkan suara, atau beralih antar input jika
Anda memiliki lebih dari satu sumber.

Auto Detect (Deteksi Otomatis)

Jika sumber input saat ini tidak ada sinyal, monitor akan secara otomatis
beralih ke pilihan input berikutnya. Pada model tertentu, fungsi ini nonaktif

B

secara default.

Black Stabilization (Stabilisasi Hitam)

Stabilisasi Hitam ViewSonic menyediakan visibilitas yang meningkat dan
detail dengan mencerahkan suasana gelap.

Blue Light Filter (Filter Sinar Biru)

Menyesuaikan filter yang menghalangi sinar biru energi tinggi untuk
pengalaman tampilan yang lebih nyaman.

Boot Up Screen (Layar Booting)

Mematikan layar booting akan mengnon-aktifkan memunculkan pesan di
layar ketika menyalakan monitor.

Brightness (Kecerahan)

Menyesuaikan kadar hitam gambar layar latar belakang.

61

C

Color Adjust (Penyesuaian Warna)

Menyediakan beberapa mode penyesuaian warna, untuk membantu
menyesuaiakn pengaturan warna agar sesuai kebutuhan pengguna.

Color Range (Rentang Warna)

Monitor dapat mendeteksi rentang warna sinyal input secara otomatis.
Anda dapat mengubah rentang warna secara manual agar sesuai rentang
warna yang benar jika warna tidak ditampilkan dengan benar.

Opsi Keterangan

Auto (Otomatis)

Full Range
(Rentang Penuh)

Limited Range
(Rentang Terbatas)

Color Space (Ruang Warna)

Memungkinkan pengguna memilih ruang warna yang ingin digunakan untuk
output warna monitor (RGB, YUV).

Color Temperature (Suhu Warna)

Memungkinkan pengguna memilih pengaturan suhu warna spesifik untuk
mengkustomisasi pengalaman menonton mereka.

Default Panel Status Asli Panel

sRGB Ruang warna standar digunakan untuk sistem

Monitor secara otomatis mengenali format warna dan
kadar hitam dan putih secara otomatis.

Tingkat rentang warna hitam dan putih penuh.

Tingkat rentang warna hitam dan putih terbatas.

Windows.
Bluish (Kebiruan) Mengatur suhu warna ke 9.300K.
Cool (Sejuk) Mengatur suhu warna ke 7.500K.
Native (Asli) Suhu Warna default. Direkomendasikan untuk

penggunaan umum.
Warm (Hangat) Mengatur suhu warna ke 5.000K.

Contrast (Kontras)

Menyesuaikan perbedaan antara latar belakang gambar (kadar hitam) dan
latar depan (kadar putih).

62

G

Gamma

Memungkinkan pengguna menyesuaikan kadar kecerahan dari kadar skala
abu-abu monitor secara manual. Ada lima pilihan: 1.8, 2.0, 2.2, 2.4, 2.6 dan

2.8.

H

I

Hue (Corak)

Menyesuaikan corak warna masing-masing (red (merah), green (hijau), blue
(biru), cyan (sian), magenta, dan yellow (kuning)).

Information (Informasi)

Menampilkan mode pengaturan waktu (input sinyal video) yang berasal dari
kartu grafis di komputer, nomor model LCD, nomor seri, dan URL situs web
ViewSonic®. Lihat panduan kartu grafis Anda untuk petunjuk pengubahan
resolusi dan kecepatan refresh (frekuensi vertikal).

CATATAN: VESA 1024 x 768 @ 60Hz (contoh) berarti resolusinya

adalah 1024 x 768 dan kecepatan refreshnya 60 Hertz.

Input Select (Pilihan Input)

Beralih di antara berbagai pilihan input yang tersedia untuk monitor
tersebut.

63

M

Manual Image Adjust (Penyesuaian Gambar Manual)

Menampilkan menu Manual Image Adjust (Penyesuaian Gambar Manual).
Anda dapat secara manual mengatur berbagai penyesuaian kualitas gambar.

Memory recall (Penarikan kembali memori)

Mengembalikan setelan ke pengaturan pabrik jika tampilan beroperasi
dalam Mode Pengaturan Waktu yang Telah Ditetapkan pabrik yang
tercantum dalam Spesifikasi buku panduan ini.

CATATAN:

• (Pengecualian) Kontrol ini tidak mempengaruhi perubahan yang
dibuat dengan “Pilihan Bahasa” atau “Pengaturan Kunci Daya”.

• Memory Recall dilengkapi konfigurasi tampilan dan pengaturan
default. Memory Recall adalah pengaturan yang memungkinkan
produk memenuhi syarat untuk ENERGY STAR®. Setiap perubahan
pada konfigurasi tampilan dan pengaturan default yang dikirimkan
akan mengubah pemakaian energi, serta dapat meningkatkan
pemakaian energi di luar batas yang diperlukan sesuai untuk

O

kualifikasi ENERGY STAR®. ENERGY STAR® adalah serangkaian
pedoman hemat daya yang diterbitkan oleh EPA (Dinas
Perlindungan Lingkungan) AS. ENERGY STAR® adalah program
bersama dari Dinas Perlindungan Lingkungan AS dan
Departemen Energi AS yang membantu kita semua
untuk menghemat uang dan melindungi lingkungan
melalui produk dan praktik hemat energi.

Offset

Menyesuaikan tingkat hitam untuk merah, hijau dan biru.
Fungsi penguatan dan offset memungkinkan pengguna mengendalikan

keseimbangan putih dengan pengendalian maksimal ketika memanipulasi
kontras dan suasana gelap.

OSD Pivot (Pivot OSD)

Mengatur arah tampilan Menu OSD (Tampilan di Layar) pada monitor.

Overscan

Mengacu pada gambar terpotong di layar monitor. Pengaturan di monitor
memperbesar konten film, sehingga Anda tidak dapat melihat tepi terluar
film.

64

P

Power Indicator (Indikator Daya)

Lampu yang menunjukkan apakah monitor hidup atau mati. Pengaturan ini
juga mengatur lampu pada penyangga. Pengguna dapat mematikan efek
lampu pada “Power Indicator”. Selain itu, indikator daya menunjukkan
warna rata-rata yang secara langsung mencerminkan sinyal warna input
yang diterima layar.

Q

R

Quick Access (Akses Cepat)

Mulai beberapa fungsi dan mode dengan cepat melalui tombol dan menu
Quick Access. Pengguna juga dapat menetapkan fungsi atau mode yang
mereka sukai pada Menu Quick Access(Akses Cepat) melalui Setup Menu
(Menu Konfigurasi) di OSD. Fungsi/mode akan diaktifkan sesaat panel
lampu bergerak pada benda dan akan non-aktif setelah menghilangkan
panel lampu.

Recall (Akses Kembali)

Mengatur ulang pengaturan monitor ViewMode (ModeLihat).

Resolution Notice (Pemberitahuan Resolusi)

Pemberitahuan yang menyampaikan kepada pengguna bahwa resolusi
menonton saat ini bukanlah resolusi awal yang benar. Pemberitahuan ini
akan muncul di jendela pengaturan tampilan saat mengonfigurasi resolusi
tampilan.

S

Setup Menu (Menu Konfigurasi)

Menyesuaikan pengaturan Tampilan di Layar atau On-screen Display (OSD).
Banyak di antara pengaturan ini yang bisa mengaktifkan pemberitahuan
tampilan di layar sehingga pengguna tidak perlu membuka ulang menu.

Sharpness (Ketajaman)

Menyesuaikan kualitas gambar monitor.

65

V

ViewMode (ModeLihat)

Fitur ViewMode (ModeLihat) pada ViewSonic® yang khas menawarkan
pengaturan awal “Game,” “Movie (Film),” “Web,” “Text (Teks),” dan
“Mono”. Pengaturan awal ini dirancang secara khusus untuk memberikan
pengalaman menonton optimal untuk aplikasi layar yang berbeda-beda.

ViewScale

Gamer dapat menyesuaikan ukuran tampilan gambar pada monitor,
mengijinkan untuk skenario “best fit”.

66

Pemecahan Masalah

Bagian ini menjelaskan beberapa masalah umum yang mungkin Anda alami saat
menggunakan monitor.

Masalah atau Isu Kemungkinan Solusi

Daya tidak ada • Pastikan Anda telah mengaktifkan monitor dengan

menekan tombol Power (Daya).

• Pastikan kabel daya terpasang dengan benar dan
tersambung secra aman ke monitor dan soket daya.

• Pasang perangkat listrik lain ke stopkontak untuk
memastikan stopkontak tersebut mengalirkan listrik.

Daya Aktif, tapi tidak
ada gambar di layar.

Warna salah atau tidak
normal

Gambar layar terlalu
cerah atau gelap

Gambar layar terputus­putus

• Pastikan kabel video yang menyambungkan monitor
ke komputer telah terpasang dengan benar dan
kuat.

• Sesuaikan pengaturan kecerahan dan kontras.

• Pastikan telah memilih sumber input yang benar.

• Jika salah satu warna (merah, hijau, atau biru)
hilang, pastikan kabel video telah terpasang dengan
benar dan kuat. Pin yang lepas atau rusak dalam
kabel konektor dapat mengakibatkan sambungan
tidak pas.

• Sambungkan monitor ke komputer lain.

• Menyesuaikan pengaturan kecerahan dan kontras
melalui Menu OSD.

• Atur ulang monitor ke pengaturan pabrik.

• Pastikan telah memilih sumber input yang benar.

• Periksa apakah ada pin yang tertekuk atau rusak
pada konektor kabel video.

• Pastikan kabel video yang menyambungkan monitor
ke komputer telah terpasang dengan benar dan
kuat.

Gambar kabur. • Sesuaikan resolusi ke Rasio Aspek yang benar.

• Atur ulang monitor ke pengaturan pabrik.

Layar tidak berada di
tengah dengan benar

Layar terlihat kuning • Pastikan “Blue Light Filter (Filter Sinar Biru)” Tidak

• Sesuaikan kontrol horizontal dan vertikal melalui
Menu OSD.

• Periksa Rasio Aspek.

• Atur ulang monitor ke pengaturan pabrik.

Aktif.

67

Masalah atau Isu Kemungkinan Solusi

Menu OSD tidak
muncul do layar/
kontrol OSD tidak bisa
diakses.

Tombol panel kontrol
tidak berfungsi

Menu tertentu tidak
dapat dipilih di OSD

Tidak ada output audio • Jika menggunakan earphone/headphone, pastikan

Monitor tidak dapat
disesuaikan

• Periksa apakah Menu OSD terkunci.

• Matikan monitor, lepas kabel daya, pasang lagi, lalu
hidupkan monitor.

• Atur ulang monitor ke pengaturan pabrik.

• Tekan hanya satu tombol sekali waktu.

• Hidupkan ulang komputer.

• Sesuaikan ViewMode atau sumber input.

• Atur ulang monitor ke pengaturan pabrik.

soket stereo mini telah tersambung.

• Pastikan volume tidak disenyapkan, tidak diatur ke 0.

• Periksa pengaturan Input Audio.

• Pastikan tidak ada penghalang di sekitar monitor
dan tersedia cukup ruang.

• Untuk Informasi selengkapnya, lihat bagian
“Mengatur Sudut Melihat”.

Perangkat USB yang
tersambung ke monitor
tidak berfungsi

Perangkat luar
tersambung, tetapi
gambar tidak muncul di
layar.

• Pastikan kabel USB telah terpasang dengan benar.

• Coba ganti port USB lain (bila ada).

• Perangkat USB tertentu memerlukan arus listrik
yang lebih tinggi; sambungkan perangkat langsung
ke komputer.

• Pastikan Daya telah dihidupkan.

• Menyesuaikan pengaturan kecerahan dan kontras
melalui Menu OSD.

• Memeriksa kabel penghubung dan memastikan kalau
sudah tersambung dengan benar dan kencang. Pin
yang lepas atau rusak dalam kabel konektor dapat
mengakibatkan sambungan tidak pas.

68

Pemeliharaan

Petunjuk Umum

• Pastikan monitor telah dimatikan dan kabel daya telah dilepas dari stopkontak.

• Jangan semprot atau tuang cairan apa pun langsung pada layar maupun rangka
monitor.

• Pegang monitor dengan hati-hati, karena monitor yang berwarna lebih gelap, jika
tergores, dapat menimbulkan tanda lebih jelas dibandingkan monitor berwarna
putih.

Membersihkan Layar

• Bersihkan layar menggunakan kain yang bersih, lembut, dan bebas serabut.
Tindakan ini akan menghilangkan debu dan partikel lainnya.

• Jika layar masih belum bersih, gunakan sedikit pembersih kaca yang tidak
mengandung amonia dan alkohol pada kain yang bersih, lembut, dan bebas
serabut, lalu seka layar.

Membersihkan Wadah Proyektor

• Gunakan kain lembut yang kering.

• Jika layar masih belum bersih, bubuhkan pembersih kaca non-alkohol dan bebas
amonia pada kain lembut dan bebas serabut, lalu seka layar.

Pelepasan Tanggung Jawab Hukum

• ViewSonic® tidak menyarankan penggunaan pembersih yang mengandung
amonia maupun alkohol pada layar maupun casing monitor. Pembersih kimia
tertentu telah dilaporkan dapat merusak layar dan/atau casing monitor.

• ViewSonic® tidak akan bertanggung jawab atas kerusakan yang disebabkan oleh
penggunaan pembersih apa pun yang mengandung amonia maupun alkohol.

69

Informasi Peraturan dan Servis

Informasi Kepatuhan

Bagian ini menjelaskan semua persyaratan dan pernyataan yang terkait dengan

peraturan. Aplikasi terkait yang terkonrmasi akan merujuk pada label pelat nama

dan penandaan relevan pada unit.

Pernyataan Kesesuaian FCC

Perangkat ini sesuai dengan pasal 15 Peraturan FCC. Pengoperasian harus

memenuhi dua kondisi sebagai berikut: (1) perangkat ini dak boleh menimbulkan

interferensi berbahaya, dan (2) perangkat ini harus menerima semua interferensi
yang ditangkap, termasuk interferensi yang dapat mengakibatkan pengoperasian

yang dak diinginkan. Peralatan ini telah diuji dan dinyatakan sesuai dengan standar

perangkat digital Kelas B, berdasarkan pasal 15 Peraturan FCC.

Batasan ini dirancang untuk memberikan perlindungan yang memadai terhadap
interferensi berbahaya pada pemasangan di lingkungan perumahan. Peralatan
ini menghasilkan, menggunakan, dan dapat memancarkan energi frekuensi radio

dan jika dak dipasang serta digunakan sesuai petunjuk, dapat menimbulkan
interferensi berbahaya terhadap komunikasi radio. Namun, dak ada jaminan
bahwa interferensi dak akan terjadi pada pemasangan tertentu. Jika peralatan ini

menimbulkan interferensi berbahaya terhadap penerimaan gelombang radio atau

televisi, yang dapat ditentukan dengan memakan dan menghidupkan peralatan,

pengguna disarankan untuk mencoba mengatasinya melalui salah satu atau

beberapa ndakan berikut:

• Mengubah arah atau memindahkan lokasi antena penerima.

• Menambah jarak antara peralatan dan unit penerima.

• Menyambungkan peralatan ke stopkontak di sirkuit selain yang digunakan untuk
menyambungkan unit penerima.

• Menghubungi dealer atau teknisi radio/TV berpengalaman untuk meminta bantuan.

Peringatan: Segala bentuk perubahan atau modikasi yang dak disetujui secara

tertulis oleh pihak yang bertanggung jawab atas kepatuhan dapat membatalkan
kewenangan Anda untuk mengoperasikan peralatan ini.

Pernyataan Kanada Industri

CAN ICES-003(B) / NMB-003(B)

Kesesuaian CE untuk Negara-Negara di Eropa

Perangkat ini sesuai dengan Petunjuk EMC 2014/30/EU dan Petunjuk
Tegangan Rendah 2014/35/EU.

70

Informasi berikut hanya untuk negara anggota UE:

Tanda yang ditampilkan di sebelah kanan sesuai dengan Waste Electrical
and Electronic Equipment Directive 2012/19/EU (WEEE). Tanda ini
menunjukkan persyaratan untuk TIDAK membuang peralatan sebagai
limbah rumah tangga biasa, namun menggunakan sistem pengembalian
dan pengumpulan yang sesuai dengan undang-undang setempat yang
berlaku.

Pernyataan tentang Kepatuhan RoHS2

Produk ini dirancang dan diproduksi sesuai persyaratan Pedoman 2011/65/EU
dari Parlemen dan Dewan Eropa tentang batasan penggunaan materi berbahaya
tertentu pada peralatan listrik dan elektronik (Pedoman RoHS2) dan dianggap
memenuhi persyaratan nilai konsentrasi maksimum yang dikeluarkan oleh TAC

(Komite Penerapan Teknis Eropa) seper ditunjukkan di bawah ini:

Zat Konsentrasi Maksimum

yang Diajukan

Timah (Pb) 0,1% < 0,1%

Merkuri (Hg) 0,1% < 0,1%
Kadmium (Cd) 0,01% < 0,01%
Kromium Heksavalen (Cr6⁺) 0,1% < 0,1%
Bifenil Polibrominat (PBB) 0,1% < 0,1%
Eter Bifenil Polibrominat (PBDE) 0,1% < 0,1%

Bis (2-elheksil) phthalate (DEHP) 0,1% < 0,1%
Bul benzil phthalate (BBP) 0,1% < 0,1%
Dibul phthalate (DBP) 0,1% < 0,1%
Diisobul phthalate (DIBP) 0,1% < 0,1%

Konsentrasi yang

Sebenarnya

Komponen tertentu pada produk yang dijelaskan di atas dak termasuk dalam

Lampiran III Pedoman RoHS2 sebagaimana dijelaskan di bawah ini:

• Timah sebagai elemen campuran pada aluminium mengandung hingga 0,4%

mah dari bobotnya.

• Campuran tembaga mengandung hingga 4% mah dari bobotnya.

• Timah pada solder pe suhu leleh nggi (yakni campuran berbasis mah
mengandung 85% dari bobotnya atau lebih banyak).

• Komponen listrik dan elektronik mengandung mah pada kaca atau
keramik selain dari keramik dielektrik pada kapasitor, misalnya, perangkat
piezoelectronic, maupun pada campuran matriks kaca atau keramik.

71

Larangan Zat Berbahaya India

Pernyataan Larangan Zat Berbahaya (India). Produk ini sesuai dengan “Peraturan

E-limbah India Tahun 2011” dan melarang penggunaan mah, merkuri, kromium

heksavalen, bifenil polibrominat atau eter bifenil polibrominat dalam konsentrasi
yang melebihi 0,1% bobot dan 0,01% bobot untuk kadmium, kecuali untuk
rangkaian pengecualian yang ditetapkan dalam Pasal 2 Peraturan ini.

Pembuangan Produk di Akhir Masa Pakainya

ViewSonic® turut melestarikan lingkungan dan berkomitmen untuk mengupayakan
dan menjalankan prosedur yang ramah lingkungan. Terima kasih telah menjadi
bagian dari Pengguna Komputer yang Lebih Cerdas dan Ramah Lingkungan.
Kunjungi Situs web ViewSonic® untuk mempelajari selengkapnya.

Amerika Serikat & Kanada:

https://www.viewsonic.com/us/company/green/go-green-with-viewsonic/#recycle-program

Eropa:

http://www.viewsoniceurope.com/eu/support/call-desk/

Taiwan:

https://recycle.epa.gov.tw/

72

Informasi Hak Cipta

Hak Cipta© ViewSonic® Corporaon, 2022. Semua hak dilindungi undang-undang.

Macintosh dan Power Macintosh adalah merek dagang terdaar dari Apple Inc.

Microso, Windows, dan logo Windows adalah merek dagang terdaar dari
Microso Corporaon di Amerika Serikat dan negara lainnya.

ViewSonic®, logo ga burung, OnView, ViewMatch, dan ViewMeter adalah merek
dagang terdaar dari ViewSonic® Corporaon.

VESA adalah merek dagang terdaar dari Video Electronics Standards Associaon.

DPMS, DisplayPort, dan DDC adalah merek dagang dari VESA.

ENERGY STAR® adalah merek dagang terdaar dari Environmental Protecon

Agency (EPA) AS.

Sebagai mitra ENERGY STAR®, ViewSonic® Corporaon menyatakan bahwa produk
ini telah memenuhi pedoman ENERGY STAR® untuk esiensi energi.

Pelepasan tanggung jawab hukum: ViewSonic® Corporaon dak akan

bertanggung jawab atas kesalahan teknis maupun editorial atau kekurangan yang
terdapat dalam dokumen ini; serta atas kerugian insidental maupun konsekuensial
yang disebabkan oleh kelengkapan materi, atau performa maupun penggunaan
produk ini.

Dalam hal peningkatan produk yang berkelanjutan, ViewSonic® Corporaon berhak
mengubah spesikasi produk tanpa pemberitahuan sebelumnya. Informasi dalam

dokumen ini dapat berubah sewaktu-waktu tanpa pemberitahuan sebelumnya.

Tidak ada satu bagian pun dalam dokumen ini yang dapat disalin, diperbanyak, atau
dipindahtangankan dengan cara apapun dan untuk tujuan apapun tanpa izin tertulis

sebelumnya dari ViewSonic® Corporaon.

VP2776_UG_IND_1a_20221003

73

Layanan Pelanggan

Untuk dukungan teknis atau layanan produk, lihat tabel di bawah ini atau hubungi
peritel Anda.

CATATAN:  Anda akan memerlukan nomor seri produk.

Negara/Kawasan Situs Web Negara/Kawasan Situs Web

Asia Pasik & Afrika

Australia

中国 (China)

Hong Kong (English)

Indonesia

日本 (Japan)

Malaysia

Myanmar

New Zealand

Philippines

臺灣 (Taiwan)

Việt Nam

www.viewsonic.com/au/

www.viewsonic.com.cn

www.viewsonic.com/hk-en/

www.viewsonic.com/id/

www.viewsonic.com/jp/

www.viewsonic.com/my/

www.viewsonic.com/mm/

www.viewsonic.com/nz/

www.viewsonic.com/ph/

www.viewsonic.com/tw/

www.viewsonic.com/vn/

Bangladesh

香港 (繁體中文)

India

Israel

Korea

Middle East

Nepal

Pakistan

Singapore

ประเทศไทย

South Africa & Maurius

www.viewsonic.com/bd/

www.viewsonic.com/hk/

www.viewsonic.com/in/

www.viewsonic.com/il/

www.viewsonic.com/kr/

www.viewsonic.com/me/

www.viewsonic.com/np/

www.viewsonic.com/pk/

www.viewsonic.com/sg/

www.viewsonic.com/th/

www.viewsonic.com/za/

Amerika

United States

Lan America

Eropa

Europe

Deutschland

Россия

Türkiye

United Kingdom

www.viewsonic.com/us

www.viewsonic.com/la

www.viewsonic.com/eu/

www.viewsonic.com/de/

www.viewsonic.com/ru/

www.viewsonic.com/tr/

www.viewsonic.com/uk/

Canada

France

Қазақстан

España

Україна

www.viewsonic.com/us

www.viewsonic.com/fr/

www.viewsonic.com/kz/

www.viewsonic.com/es/

www.viewsonic.com/ua/

74

Jaminan Terbatas

Layar ViewSonic®

Cakupan jaminan:

ViewSonic® menjamin produknya terbebas dari cacat materi dan pembuatan

selama masa berlaku jaminan. Jika produk terbuk cacat dalam hal materi maupun

pembuatan selama masa jaminan berlaku, maka ViewSonic® akan, atas pilihannya

sendiri, dan sebagai satu-satunya gan rugi, memperbaiki atau menggan produk
tersebut dengan produk yang serupa. Produk Penggan maupun suku cadang

dapat mencakup suku cadang atau komponen yang telah diproduksi ulang atau

diperbarui. Perbaikan atau pengganan unit, suku cadang, maupun komponen akan

tercakup dalam jumlah sisa waktu dari jaminan terbatas asli pelanggan dan periode

jaminan dak akan diperpanjang. ViewSonic® dak menyediakan jaminan untuk
perangkat lunak pihak kega, baik disertakan bersama produk maupun diinstal oleh
pelanggan, pemasangan suku cadang atau komponen yang dak sah (misalnya,
lampu Proyektor). (Lihat: Bagian “Kondisi yang berada di luar dan dak tercakup

dalam jaminan”).

Masa berlaku jaminan:

Jaminan untuk monitor ViewSonic® berlaku antara 1 hingga 3 tahun, tergantung
pada negara tempat Anda membeli, untuk semua suku cadang, termasuk sumber
lampu dan untuk semua biaya pengerjaan, terhitung sejak tanggal pembelian
pertama oleh konsumen.

Pihak yang dilindungi jaminan:

Jaminan ini hanya berlaku untuk pelanggan pertama.

Kondisi yang berada di luar dan dak tercakup dalam jaminan:

• Produk apapun bila nomor serinya telah rusak, berubah bentuk, atau dak ada.

• Kondisi rusak, kualitas menurun, atau kegagalan fungsi karena:

 Kecelakaan, kesalahan penggunaan, kelalaian, kebakaran, air, per,

atau bencana alam lainnya, modikasi produk yang dak disahkan, atau

kegagalan mematuhi petunjuk yang diberikan bersama produk.
 Perbaikan atau upaya perbaikan dak sah selain oleh ViewSonic®.
 Kerusakan atau hilangnya program, data, atau media penyimpanan apapun

yang dapat dilepas.
 Kerusakan dan keausan normal.
 Penghapusan instalan atau penginstalan produk.

75

• Hilangnya data atau perangkat lunak yang terjadi selama perbaikan atau

pengganan.

• Kerusakan apapun pada produk karena pengiriman.

• Penyebab eksternal pada produk, misalnya uktuasi atau kegagalan listrik.

• Penggunaan perangkat tambahan atau komponen yang dak memenuhi

spesikasi ViewSonic.

• Kelalaian pemilik dalam melakukan pemeliharaan produk secara berkala
sebagaimana tercantum dalam Panduan Pengguna.

• Penyebab apapun lainnya yang dak terkait dengan kecacatan produk.

• Kerusakan yang disebabkan oleh gambar stas (dak bergerak) yang ditampilkan
dalam waktu lama (disebut juga jejak gambar).

• Perangkat Lunak. Seap perangkat lunak pihak kega yang diberikan bersama
produk atau dipasang oleh pelanggan.

• Perangkat Keras/Aksesori/Suku Cadang/Komponen. Pemasangan perangkat
keras, aksesori, suku cadang, atau komponen habis pakai (misalnya, Lampu
Proyektor).

• Kerusakan pada, atau penyalahgunaan, lapisan pada permukaan layar karena

pembersihan yang dak tepat sebagaimana dijelaskan dalam Panduan Pengguna

produk.

• Biaya pelepasan, pemasangan, dan layanan kongurasi, termasuk pemasangan
produk di dinding.

Cara mendapatkan servis:

• Untuk informasi tentang cara menerima servis berdasarkan jaminan, hubungi
Dukungan Pelanggan ViewSonic® (Lihat halaman “Layanan Pelanggan”). Anda
harus memberikan nomor seri produk ini.

• Untuk memperoleh layanan jaminan, Anda harus memberikan: (a) buk
penjualan dengan tanggal asli, (b) nama Anda, (c) alamat Anda, (d) keterangan
masalah, dan (e) nomor seri produk.

• Bawa atau kirim produk dengan jasa pengiriman prabayar, dalam kontainer asli,
kepada pusat layanan resmi ViewSonic® atau langsung ke ViewSonic®.

• Untuk informasi tambahan atau nama pusat servis ViewSonic® terdekat, hubungi
ViewSonic®.

Batasan jaminan tersirat:

Tidak ada jaminan, baik tersurat maupun tersirat, di luar keterangan yang tercakup
di sini, termasuk jaminan tersirat atas kelayakan jual dan kesesuaian untuk tujuan
tertentu.

76

Pengecualian kerusakan:

Kewajiban ViewSonic terbatas pada biaya perbaikan atau pengganan produk.
ViewSonic® dak berkewajiban atas:

• Kerusakan pada harta benda lain yang disebabkan cacat apapun pada produk,

kerugian karena adanya kedaknyamanan, kehilangan karena penggunaan

produk, kehilangan waktu, kehilangan laba, kehilangan peluang bisnis,
kehilangan kepercayaan, gangguan hubungan bisnis, atau kerugian komersial
lainnya, meskipun telah disampaikan adanya kemungkinan atas kerugian
tersebut.

• Kerugian lain apapun baik insidental, konsekuensial, atau yang lainnya.

• Klaim apapun terhadap pelanggan oleh pihak kega manapun.

• Perbaikan atau upaya perbaikan dak sah selain oleh ViewSonic®.

Penerapan undang-undang negara bagian:

Jaminan ini memberikan Anda hak-hak hukum khusus dan Anda juga dapat

memperoleh hak lainnya yang berbeda di seap negara bagian. Sejumlah negara

bagian melarang pembatasan pada jaminan yang berlaku dan/atau melarang
pengecualian terhadap kerugian insidental maupun konsekuensial, sehingga

pembatasan dan pengecualian tersebut di atas mungkin dak berlaku untuk Anda.

Penjualan di luar Amerika Serikat dan Kanada:

Untuk informasi dan layanan pada produk ViewSonic® yang dijual di luar negara
Amerika Serikat dan Kanada, hubungi ViewSonic® atau dealer ViewSonic®
setempat.

Masa jaminan untuk produk ini di daratan utama Tiongkok (dak termasuk Hong

Kong, Makau, dan Taiwan) diatur dalam persyaratan dan ketentuan Kartu Garansi
Pemeliharaan.

Untuk pengguna di Eropa dan Rusia, rincian lengkap tentang jaminan yang

diberikan dapat dilihat di: hp://www.viewsonic.com/eu/ di bawah “Informasi

Dukungan/Jaminan”.

Template Ketentuan Jaminan Monitor dalam Panduan Pengguna
VSC_TEMP_2007

77
