VP2776
디스플레이
사용 설명서
모델 번호 VS18610
P/N: VP2776
ViewSonic® 을 선택해주셔서 감사합니다
비주얼 솔루션을 선도하는 세계적 기업인 ViewSonic® 은 기술 발전 , 혁신
및 간편성에 대한 세계인의 요구를 기대 이상으로 총족시키는 데 전념하고
있습니다 . ViewSonic® 은 자사 제품이 전 세계에 긍정적인 영향을 미칠 수
있다고 생각하며 귀하가 선택한 ViewSonic® 제품이 귀하의 업무에 많은 도움이
될 거라고 확신합니다 .
다시 한번 ViewSonic® 을 선택해주셔서 감사합니다 !
2
안전 주의사항
이 장치의 사용을 시작하기 전에 다음
• 나중에 참조할 수 있도록 이 사용 설명서를 안전한 곳에 잘 보관하십시오 .
• 모든 경고를 읽고 모든 지침을 따르십시오 .
• 모니터와 45 cm 이상의 거리를 두고 앉으십시오 .
• 환기가 제대로 이루어지도록 장치 주위로 최소 10 cm(4") 의 여유 공간을
두십시오 .
• 이 장치를 환기가 잘 되는 곳에 설치하십시오 . 열 방출을 방해하는 물체를
장치에 올려 놓지 마십시오 .
• 이 장치를 물 근처에서 사용하지 마십시오 . 화재나 감전의 위험을 줄이려면
이 장치를 물기에 노출하지 마십시오 .
• 이 장치를 직사 광선 또는 기타 지속적인 열원에 노출하지 마십시오 .
• 장치의 온도를 위험한 수준까지 높일 수 있는 라디에이터 , 난방기 , 스토브
또는 기타 장치 ( 증폭기 포함 ) 등 열원 근처에 설치하지 마십시오 .
• 외부 하우징을 닦을 때는 부드럽고 건조한 헝겊에 중성 세제를 묻혀
닦으십시오 . 자세한 내용은 이 설명서의 " 유지 관리 " 절을 참조하십시오 .
안전 주의사항
을 읽으십시오 .
• 화면을 터치하면 화면에 기름이 묻을 수 있으므로 화면을 터치하지
마십시오．
• 화면을 손상시킬 수 있으므로 날카롭거나 딱딱한 물건으로 화면 표면을
터치하지 마십시오 .
• 장치를 제품과 지탱하는 가구 사이에 위치할 수 있는 천 또는 기타 재질의
물체 위에 두지 마십시오 .
• 장치를 옮길 때 장치가 떨어지거나 다른 물건과 부딪치지 않도록
주의하십시오 .
• 프로젝터를 고르지 않거나 불안정한 표면에 올려놓지 마십시오 . 장치가
넘어져 주변에 있는 사람이 부상을 입거나 장치가 오작동을 일으킬 수
있습니다 .
• 장치 또는 연결 케이블에 무거운
• 항상 장치 세트 제조업체에서 권장하는 방법으로 캐비닛 또는 스탠드를
사용하거나 설치하십시오 .
• 항상 장치를 안전하게 지탱할 수 있는 가구를 사용하십시오 .
물건을 올려놓지 마십시오 .
• 항상 장치가 지탱하는 가구 가장자리에 과도하게 걸려 있지 않은지
확인하십시오 .
• 높은 가구 ( 예 : 찬장 또는 책장 ) 와 장치가 모두 안정적인 지지대에
고정되지 않은 상태로 이 가구에 장치를 올려 두지 마십시오 .
• 항상 가구에 올라가 장치 또는 관련 장비에 접근하면 위험하다고 아이들을
지도하십시오 .
3
• 아이들이 있을 만한 장소에 모니터를 두지 마십시오 .
• 제품이 위치하고 있는 가구 또는 장치 위에 아이들이 오르고 싶어할
물건 ( 예 : 장난감 및 리모컨 ) 을 두지 마십시오 .
• 연기 , 이상한 소음이나 냄새가 날 경우 즉시 장치의 전원을 끄고 구입한
대리점이나 ViewSonic® 에 문의하십시오 . 이 경우 장치를 계속 사용하면
위험합니다 .
• 유극형 또는 접지형 플러그의 안전 조항을 반드시 준수하십시오 . 유극형
플러그에는 한쪽이 더 넓은 두 개의 날이 있습니다 . 접지형 플러그에는 두
개의 날 외에 세 번째 접지용 가닥이 있습니다 . 넓은 날 또는 세 번째 접지용
가닥은 사용자의 안전을 위한 조치입니다 . 플러그가 콘센트에 맞지 않으면
플러그를 억지로 콘센트에 끼우지 말고 어댑터를 사용하십시오 .
• 전원 콘센트에 연결할 때 접지용 가닥을 제거하지 마십시오 . 접지용 가닥이
제거되지 않았는지 확인하십시오 .
• 항상 발에 걸려 넘어지거나 당겨지거나 잡히지 않도록 장치에 연결된 코드
및 케이블을 라우팅하고 관리하십시오 .
• 전원 코드 , 특히 플러그가 연결된 부분과 장치에서 나오는 부분이 밟히거나
찍히지 않도록 보호하십시오 . 쉽게 이용할 수 있도록 전원 콘센트가 장치
부근에 있는지 확인하십시오 .
• 장치를 장시간 사용하지 않을 때에는 전원 콘센트에서 전원 플러그를 뽑아
두십시오 .
• 건물에 배포 시스템이 설치되어 있는지 확인하십시오 . 시스템은 120/240V,
20A 정격의 회로 차단기를 제공해야 합니다 .
• 제조업체가 지정한 부속품（예： 카트， 스탠드， 삼각대， 브래킷 또는
테이블）만 사용하십시오 .
• 카트를 사용할 경우 카트가 뒤집어져서 부상을 입지 않도록 카트 /
장치를 함께 이동할 때는 조심하십시오 .
• 모든
수리는 전문 기술자에게 의뢰하십시오 . 어떤 식으로든 다음과 같이
장치가 손상된 경우 수리해야 합니다 .
전원 공급 코드나 플러그가 손상된 경우
액체를 장치 위에 엎지르거나 물건이 장치 안에 들어간 경우
장치가 비 또는 물기에 노출된 경우
장치가 정상적으로 작동하지 않거나 떨어진 경우
• 이어폰 / 헤드폰을 사용할 경우 볼륨을 적절한 레벨로 조절하십시오 .
그러지 않을 경우 청각에 손상을 가져올 수 있습니다 .
4
• 밧줄이나 다른 속박하는 장치를 사용하여 디스플레이를 벽면 또는 고정된
물체에 고정하면 디스플레이가 떨어지지 않도록 모니터의 무게를 지탱하는
데 도움이 될 수 있습니다 .
VESA 마운트
(폭 x 높이)
100 x 100 mm 115 x 115 x 2.6 mm Ø5 mm
참고 :
인터페이스 패드
(폭 x 높이 x 깊이)
패드 홀 나사 규격 및 수량
M4 x 10 mm
4 개
VESA 벽면 마운팅 구멍
VESA wall mounng hole
• 속박 장치 / 밧줄은 100N 힘을 견딜 수 있어야 합니다 .
• 밧줄이 완전히 펴졌는지 , 느슨한 부분이 없는지 확인하십시오 . 장치가
외부 힘으로 인해 아래로 기울어지지 않도록 장치의 뒷면이 벽을
향해야 합니다 .
• 디스플레이가 외부 힘이 가해져 위아래 및 회전되는 각도로
기울어지지 않도록 하십시오 .
• 기존 디스플레이를 유지하고 재배치할 경우 위와 동일한 고려 사항이
적용되어야 합니다 .
5
목차
안전 주의사항 ............................................................ 3
소개 ............................................................................ 8
패키지 내용물 .......................................................................................................8
제품 개요 ............................................................................................................... 9
초기 설치 .................................................................. 10
스탠드 설치하기 .................................................................................................10
벽에 장착하기 .....................................................................................................12
보안 슬롯 사용하기 ............................................................................................14
연결하기 ................................................................... 15
전원에 연결하기 .................................................................................................15
외부 장치에 연결하기 ........................................................................................16
HDMI 연결 ............................................................................................................ 16
DisplayPort 연결 ................................................................................................... 17
USB 연결 ............................................................................................................... 18
오디오 연결 .......................................................................................................... 19
모니터 사용법 .......................................................... 20
시야각 조정하기 .................................................................................................20
높이 조정 .............................................................................................................. 20
기울기 각도 조정 ................................................................................................. 21
화면 방향 조정(모니터 피벗) .............................................................................. 21
좌우 각도 조정 ..................................................................................................... 23
장치 켜기/끄기 ....................................................................................................24
조이 키 사용 ........................................................................................................25
Startup Menu(시작 메뉴) ..................................................................................... 25
바로가기 키 .......................................................................................................... 28
설정 구성하기 .....................................................................................................30
일반 작업 .............................................................................................................. 30
OSD 메뉴 트리 ...................................................................................................... 32
메뉴 옵션 .............................................................................................................. 41
6
고급 기능 및 설정 ..................................................... 48
HDR (높은 동적 범위) .......................................................................................... 48
KVM ......................................................................................................................49
자동 피벗 .............................................................................................................51
Colorbration+ .......................................................................................................52
Dual Color (듀얼 컬러) ......................................................................................... 53
Multi-picture (다중 화면) ....................................................................................54
PBP (영상 옆 영상) ............................................................................................... 55
PIP (영상 내 영상)................................................................................................. 56
Backstage Lighting (백스테이지 조명) ................................................................57
펌웨어 업데이트 .................................................................................................58
부록 .......................................................................... 59
사양 ...................................................................................................................... 59
용어 설명 .............................................................................................................61
문제 해결 .............................................................................................................67
유지 보수 .............................................................................................................69
일반 주의사항 ...................................................................................................... 69
스크린 청소하기 .................................................................................................. 69
케이스 청소하기 .................................................................................................. 69
법적 고지 .............................................................................................................. 69
규정 및 서비스 정보 ................................................. 70
준수 정보 .............................................................................................................70
FCC 적합성 선언 ................................................................................................... 70
캐나다 산업부 선언 ............................................................................................. 70
유각 국가의 CE 적합성 선언 ............................................................................... 70
RoHS2 적합성 선언 .............................................................................................. 71
인도의 유해물질 제한 ......................................................................................... 72
제품 수명 완료에 따른 폐기 처리....................................................................... 72
저작권 정보 .........................................................................................................73
고객 서비스 .......................................................................................................... 74
제한적 보증 .......................................................................................................... 75
7
소개
패키지 내용물
• 모니터
• 전원 코드
• 비디오 케이블
• 빠른 시작 가이드
참고 :
패키지에 포함된 전원 코드와 비디오 케이블은 국가마다 다를 수
있습니다 . 자세한 내용은 지역 판매점에 문의하십시오 .
8
제품 개요
앞면
후면도
디스플레이 화면
전원 버튼
I/O 포트
1 22 3 4 6
1. AC IN 2. HDMI 3. DisplayPort 4. USB Type-C
5. Audio Out 6. USB Upstream 7. USB Type-C 5V/3A 8. USB Downstream
9. Micro USB
조이 키
Micro USB
5V/3A
보안 슬롯
21
Type-C Type-C
5 7 8 9
5V/3A
Micro USB
참고: 조이 키 및 기능에 대한 자세한 내용은 핫 키 페이지 17의 “핫 키”를
참조하십시오.
9
초기 설치
이 절에서는 모니터 설치를 위한 자세한 지침을 설명합니다 .
스탠드 설치하기
화면을 아래로 향하게 하여 평평하고 안정된 표면에 모니터를
1.
올려놓습니다 .
아래 그림과 같이 스탠드의 상단 훅을 스탠드 장착 슬롯에 맞추고 밀어
2.
넣습니다 .
10
장치를 평평하고 안정적인 표면에 똑바로 세웁니다 .
3.
참고 :
장치는 반드시 평평하고 안정적인 표면에 올려놓으십시오 . 그러지
않을 경우 장치가 넘어져 장치가 손상되거나 주변에 있는 사람이
부상을 입을 수 있습니다 .
11
벽에 장착하기
벽 장착 키트의 표준 치수는 아래 표를 참조하십시오 .
참고: UL Listed 벽면 설치 브래킷과만 사용벽걸이 키트 또는 높이 조정판을
구하려면, ViewSonic® 또는 가까운대리점에 문의하십시오.
최대 지지
하중
14kg 100 x 100 mm 115 x 115 x 2.6 mm Ø 5mm
참고 :
장치를 끄고 모든 케이블을 분리합니다 .
1.
화면을 아래로 향하게 하여 평평하고 안정된 표면에 장치를 올려놓습니다 .
2.
퀵 릴리스 탭을 밀어 잡은 채로 스탠드를 조심스럽게 들어 올립니다 .
3.
구멍 패턴
( 폭 x 높이 )
벽 장착 키트는 별매품입니다 .
인터페이스 패드
( 폭 x 높이 x 깊이 )
패드
구멍
나사 규격 및 수량
M4 x 10mm
4 개
약간 아래로 당겨 훅의 체결을 풀어 스탠드를 분리합니다 .
4.
12
장착 브래킷을 장치 뒷면에 있는 VESA 장착 구멍에 부착합니다 .
5.
그러고서 4 개의 나사 (M4 x 10 mm) 를 사용하여 브래킷을 고정합니다 .
100 mm
100 mm
Micro USB
5V/3A
벽 장착 키트와 함께 제공된 지침을 따라 모니터를 벽에 장착합니다 .
6.
13
보안 슬롯 사용하기
장치를 도난당하지 않으려면 보안 슬롯 고정 장치를 사용하여 장치를 고정된
물체에 고정하십시오 .
추가적으로 , 모니터의 무게를 지탱하도록 안전 케이블을 사용하여 모니터를
벽이나 고정된 물체에 고정하면 모니터가 떨어지는 것을 방지할 수 있습니다 .
아래 그림은 보안 슬롯 고정 장치를 테이블에 설치하는 예입니다 .
14
연결하기
이 절에서는 모니터와 다른 장치를 연결하는 방법을 설명합니다 .
전원에 연결하기
전원 코드를 장치의 뒷면에 있는 AC 입력 잭에 연결합니다 .
1.
전원 코드 플러그를 전원 콘센트에 연결합니다 .
2.
Micro USB
5V/3A
1
2
15
외부 장치에 연결하기
HDMI 연결
HDMI 케이블의 한쪽 끝을 모니터의 HDMI 포트에 연결합니다 .
그러고서 케이블의 반대쪽 끝을 컴퓨터의 HDMI 포트에 연결합니다 .
참고: 모니터에는 2개의 HDMI 2.0 포트가 탑재되어 있습니다.
Micro USB
5V/3A
21
HDMI
16
DisplayPort 연결
DisplayPort 케이블의 한쪽 끝을 DisplayPort 포트에 연결합니다 . 그러고서
케이블의 반대쪽 끝을 컴퓨터의 DisplayPort 또는 미니 DP 포트에 연결합니다 .
모니터를 Mac 의 Thunderbolt 포트 (v. 1&2) 에 연결하려면 , “미니
참고 :
DP 와 DisplayPort 간 연결 케이블”의 미니 DP 쪽 끝을 Mac 의
Thunderbolt 출력에 연결합니다 . 그러고서 케이블의 반대쪽 끝을
컴퓨터의 DisplayPort 에 연결합니다 .
Micro USB
5V/3A
17

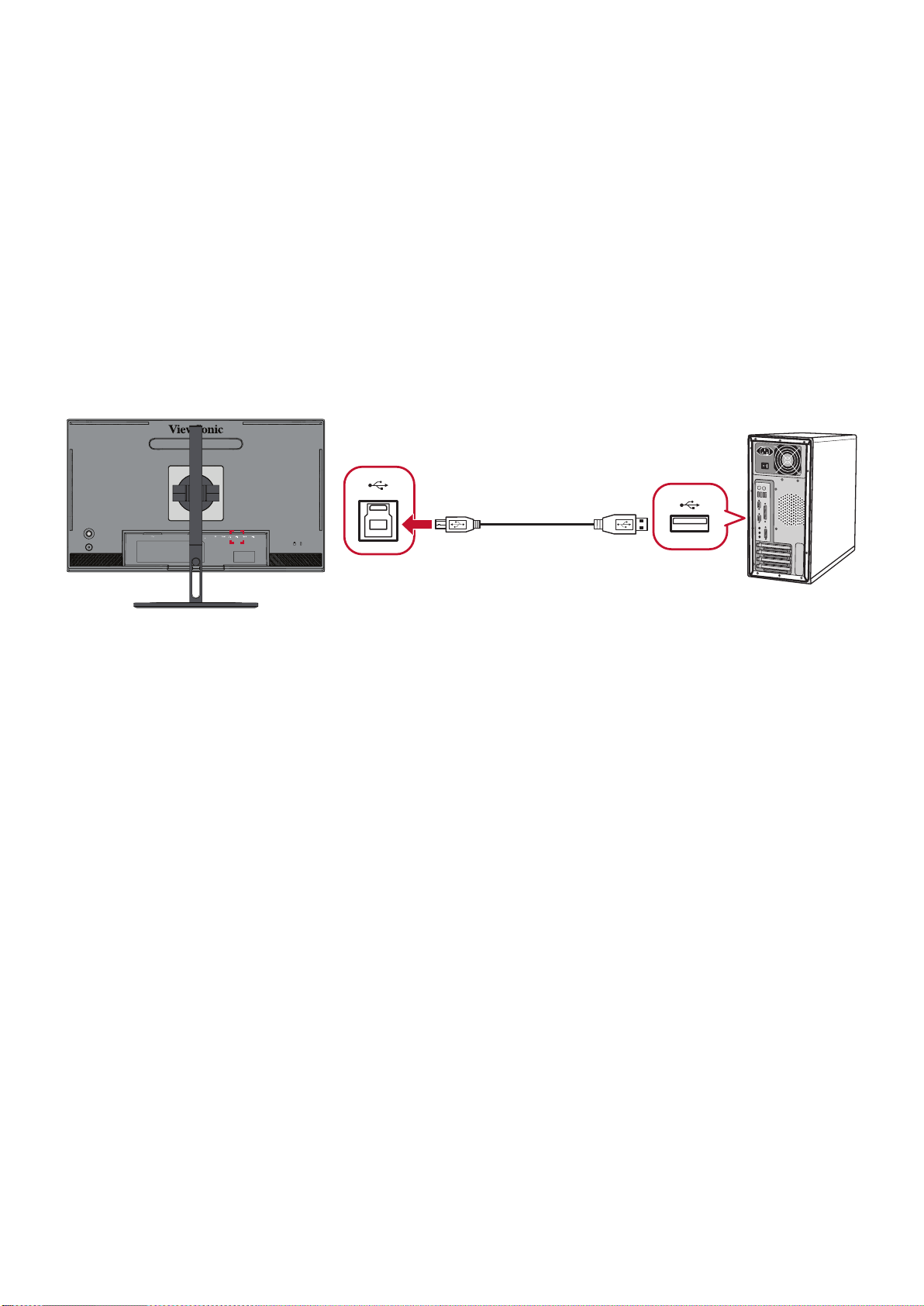

USB 연결
USB 케이블의 한쪽 끝을 모니터의 USB 포트에 연결합니다. 그러고서 케이블의
반대쪽 끝을 컴퓨터의 USB 포트에 연결합니다.
참고: 모니터는 4 유형의 USB 포트를 지원합니다. 연결 시 다음
가이드라인을 확인하십시오.
• 2개의 USB A 타입 포트: A 타입 주변 장치를 위한 연결(예: 저장
장치, 키보드, 마우스).
참고: 일부 주변 장치를 사용하려면 컴퓨터가 또한 모니터의
USB B 타입 포트에 연결되어 있어야 합니다.
• 1개의 USB B 타입 포트: USB B 타입 메일 케이블(모서리가 2개 잘린
정사각형)을 이 포트에 연결한 후 케이블의 반대쪽 끝을 컴퓨터의
USB 다운스트림 포트에 연결합니다.
• 2개의 USB C 타입 포트: Type-C 출력 장치와 케이블이 비디오 신호
전송을 지원하는지 확인하십시오.
참고: Type-C 포트만 비디오 전송을 지원합니다. Type-C 5V/3A
포트만 전원 공급 및 데이터 전송을 지원합니다.
• 마이크로 USB 포트 1개:
Type-C Type-C
5V/3A
Micro USB
Micro USB
5V/3A
Type-C
참고: 세 가지 유형의 USB 포트 모두를 동시에 연결할 필요는 없습니다.
사용자의 개인 사용 시나리오에 따라 사용되는 USB 포트가
결정됩니다(있을 경우).
18
오디오 연결
이어폰/헤드폰의 오디오 잭을 모니터의 오디오 출력 포트에 연결합니다.
추가적으로, 오디오 케이블을 사용하여 모니터를 사운드 바에 연결할 수
있습니다.
참고: 모니터에는 또한 듀얼 스피커가 장착되어 있습니다.
Micro USB
5V/3A
19
모니터 사용법
시야각 조정하기
최적의 시야를 위해 다음 방법 중 하나를 사용하여 시야갹을 조정할 수
있습니다.
높이 조정
모니터를 원하는 높이로 낮추거나 높일 수 있습니다(0 ~ 130 mm).
참고: 조정 시 양손으로 모니터의 측면을 잡고 조정 트랙을 따라 아래로 꼭
누르십시오.
20
기울기 각도 조정
모니터를 앞뒤로 기울여 원하는 시야각으로 조정할 수 있습니다(-5˚ ~ 21˚).
참고: 조정 시 한 손으로 스탠드를 단단히 잡고 나머지 한 손으로 모니터를
앞뒤로 알맞게 기울이십시오.
화면 방향 조정(모니터 피벗)
1. 모니터 높이를 가장 높은 위치로 조정합니다. 그러고서 모니터를 최대의
기울기 위치까지 뒤로 기울입니다.
21
2. 모니터를 시계 방향 또는 시계 반대방향으로 90° 회전하여 가로 방향에서
세로 방향으로 바꿉니다.
참고:
• 조정 시 양손으로 모니터 양쪽을 단단하게 잡도록 합니다.
• 자동 피벗 애플리케이션을 사용하는 경우 시스템에서 화면 방향을
자동으로 감지할 수 있습니다.
22
좌우 각도 조정
모니터를 좌우로 돌려 원하는 시야각으로 조정할 수 있습니다(60˚).
23
장치 켜기/끄기
1. 전원 코드를 전원 콘센트에 끼웁니다.
2. Power(전원) 버튼을 터치하여 모니터를 켭니다.
3. 모니터를 끄려면 Power(전원) 버튼을 다시 터치합니다.
Micro USB
5V/3A
참고: 전원 코드가 전원 콘센트에 연결되어 있는 동안에는 모니터에서
계속해서 약간이나마 전력을 소비합니다. 장시간 모니터를 사용하지
않을 경우 전원 콘센트에서 전원 플러그를 분리하십시오.
24
Loading...
