VP2768a-4K
TM
Scherm
Handleiding
Modelnr. VS17380
Onderdeelnr.: VP2768a-4K
Bedankt voor uw keuze voor ViewSonic®
Als wereldwijd toonaangevende leverancier van visuele oplossingen, zet ViewSonic®
zich in om de verwachtingen van de wereld op het vlak van technologische evolutie,
innovatie en eenvoud, te overschrijden. Bij ViewSonic® geloven wij dat onze producten
het potentieel hebben om een positieve impact in de wereld te bieden en we zijn
ervan overtuigd dat het ViewSonic®-product dat u hebt gekozen, u goed van pas zal
komen.
Nogmaals bedankt voor uw keuze voor ViewSonic®!
2
Veiligheidsvoorzorgen
Lees de volgende veiligheidsmaatregelen voordat u dit apparaat gebruikt.
• Bewaar deze gebruikshandleiding op een veilige plaats zodat u deze later
opnieuw kunt raadplegen.
• Lees alle waarschuwingen en volg alle instructies.
• Ga ten minste op 45 cm van het apparaat zitten.
• Zorg dat er minstens 10 cm vrije ruimte rond het apparaat aanwezig is om een
goede ventilatie te garanderen.
• Plaats het apparaat in een goed geventileerde ruimte. Plaats niets bovenop het
apparaat waardoor de warmteverspreiding kan worden verhinderd.
• Gebruik het apparaat niet in de buurt van water. Om het risico op vuur of
elektrische schokken te verminderen, mag u het apparaat niet blootstellen aan
vocht.
• Vermijd het blootstellen van het apparaat aan direct zonlicht en andere bronnen
van duurzame warmte.
• Plaats het apparaat niet in de buurt van warmtebronnen zoals radiatoren,
verwarmingsroosters of andere apparaten (inclusief versterkers) die de
temperatuur van het apparaat kunnen doen stijgen tot gevaarlijke niveaus.
• Gebruik een zachte, droge doek om de behuizing te reinigen. Raadpleeg voor
meer informatie het hoofdstuk “Onderhoud” in deze handleiding.
• Vermijd het aanraken van het scherm, aangezien olie zich kan verzamelen op het
scherm als u het aanraakt.
• Raak het schermoppervlak niet aan met scherpe of harde objecten omdat
hierdoor het scherm kan schade oplopen.
• Plaats het apparaat niet op een doek of andere materialen die geplaatst kunnen
zijn tussen het product en het ondersteunende meubilair.
• Wanneer u het apparaat verplaatst, moet u ervoor zorgen dat u het niet laat
vallen of er nergens mee tegenaan stoten.
• Plaats het apparaat niet op een effen of onstabiel oppervlak. Het apparaat kan
omvallen en zo lichamelijke letsels of defect veroorzaken.
• Plaats geen zware objecten op het apparaat of op de aansluitkabels.
• Gebruik altijd kasten, standaarden of installatiemethoden die worden
aanbevolen door de fabrikant van de apparaatset.
• Gebruik altijd meubilair dat het apparaat veilig kan ondersteunen.
• Zorg er altijd voor dat het apparaat niet over de rand van het ondersteunende
meubilair hangt.
• Plaats het apparaat niet op groot meubilair, zoals een kast of boekenkast,
zonder zowel het meubilair als het apparaat aan een geschikte ondersteuning te
verankeren.
• Leer kinderen altijd over de gevaren van het op meubilair klimmen om bij het
apparaat of gerelateerde apparatuur te komen.
3
• Plaats de monitor niet waar kinderen waarschijnlijk aanwezig zullen zijn.
• Plaats geen items die kinderen kunnen verleiden om te klimmen, zoals
speelgoed en afstandsbedieningen, bovenop het apparaat of meubilair waarop
het product is geplaatst.
• Als u rook, een abnormaal geluid of een vreemde geur opmerkt, moet u het
apparaat onmiddellijk uitschakelen en contact opnemen met uw leverancier of
ViewSonic®. Het is gevaarlijk om het apparaat in dergelijke gevallen verder te
gebruiken.
• Probeer nooit de veiligheidsvoorzieningen van de gepolariseerde of geaarde
stekker te omzeilen. Een gepolariseerde stekker heeft twee bladen, waarbij
er een breder is dan de ander. Een aardlekstekker bevat twee pennen en een
aardklem. De brede pen van de gepolariseerde stekker en de aardklem van
de aardlekstekker zijn bedoeld voor uw veiligheid. Als de stekker niet in uw
stopcontact past, dient u een adapter aan te schaffen. Probeer nooit de stekker
in het stopcontact te forceren.
• Bij het aansluiten op een stopcontact, mag u de aardklem niet verwijderen. Zorg
dat de aardklemmen nooit worden verwijderd.
• Leg en beheer snoeren en kabels die zijn aangesloten op uw apparaat altijd zo
dat er niet over gestruikeld kan worden en dat er niet aan getrokken of niet
vastgepakt kunnen worden.
• Plaats de voedingskabel en de stekker zo, dat er niet op kan worden getrapt
dat ze niet gekneld raken en bescherm het punt waar de kabel uit het apparaat
komt. Zorg dat het stopcontact zich dicht bij het apparaat bevindt zodat het
gemakkelijke toegankelijk is.
• Trek de stekker van de voedingskabel uit het stopcontact als u het apparaat
gedurende langere tijd niet gebruikt.
• Bevestig het distributiesysteem geïnstalleerd in het gebouw. Het systeem moet
voorzien in een circuitonderbreker gespecificeerd op 120/240V, 20A.
• Gebruik alleen hulpstukken/accessoires, zoals wagentjes, standaarden,
tripods, beugels of tafels, die zijn gespecificeerd door de fabrikant.
• Wanneer u een wagentje gebruikt, wees dan voorzichtig wanneer u het
wagentje samen met het apparaat verplaatst om te vermijden dat het kantelt en
letsels veroorzaakt.
• Laat onderhoud en reparaties over aan bevoegde onderhoudstechnici. Reparatie
zal vereist zijn wanneer het apparaat op enige wijze werd beschadigd, zoals in de
volgende gevallen:
indien het voedingssnoer of de stekker beschadigd is.
indien er vloeistof op het apparaat wordt gemorst of als er voorwerpen in
het apparaat vallen.
indien het apparaat wordt blootgesteld aan regen of vocht.
Als het apparaat niet normaal werkt of is gevallen.
• Als u de oor-/hoofdtelefoon gebruikt, moet u het volume aanpassen naar een
geschikt niveau anders kan er gehoorschade ontstaan.
4
• Het bevestigen van de display aan een wand of vast object met gebruik van
touwwerk of andere beveiligingssystemen kan helpen bij het ondersteunen van
het gewicht van de display om te voorkomen dat de display omvalt.
Gatenpatroon
(B x H)
100 x 100 mm 115 x 115 x 2,6 mm Ø 5 mm
Interfacepad
(B x D x H)
Padopening
VESA wall mounng hole
VESA-wandmontagegat
Specicae en aantal
schroeven
M4 x 10 mm
4 stuks
NOOT:
• Beveiligingssysteem/touwwerk moet weerstand kunnen bieden tegen een
kracht van 100N.
• Zorg ervoor dat het touwwerk recht is en dat enige speling is verwijderd.
De achterkant van het apparaat moet gericht zijn naar de wand om ervoor
te zorgen dat het apparaat niet kan kantelen onder externe kracht.
• Zorg ervoor dat de display niet kantelt onder externe kracht bij enige
hoogte en rotatiehoek van het apparaat.
• Als de bestaande display bewaard en verplaatst gaat worden, moeten dezelfde
overwegingen als hierboven worden toegepast.
5
Inhoud
Veiligheidsvoorzorgen ................................................. 3
Inleiding ..................................................................... 8
Inhoud van verpakking ...........................................................................................8
Productoverzicht ....................................................................................................9
Eerste instelling ......................................................... 10
De standaard installeren ......................................................................................10
Wandmontage ...................................................................................................... 12
Het veiligheidsslot gebruiken ...............................................................................14
Aansluitingen maken ................................................. 15
Aansluiten op de netspanning .............................................................................. 15
Externe apparaten aansluiten ..............................................................................16
HDMI-verbinding ................................................................................................... 16
DisplayPort-aansluiting ......................................................................................... 17
USB-aansluiting ..................................................................................................... 18
Ethernet-verbinding .............................................................................................. 19
Audio-aansluiting .................................................................................................. 20
De monitor gebruiken ............................................... 21
De kijkhoek aanpassen .........................................................................................21
Hoogteafstelling .................................................................................................... 21
Afstelling kantelhoek ............................................................................................. 22
Aanpassing schermstand (Monitor draaien) ......................................................... 22
Afstelling draaihoek .............................................................................................. 24
Het apparaat in-/uitschakelen .............................................................................. 25
De toetsen van het bedieningspaneel gebruiken ................................................. 26
Snelmenu .............................................................................................................. 26
Sneltoetsen ........................................................................................................... 28
De instellingen configureren ................................................................................30
Algemene bewerkingen ........................................................................................ 30
OSD-menustructuur .............................................................................................. 33
Menuopties ........................................................................................................... 40
6
Geavanceerde functies en instellingen ...................... 50
Auto Pivot (Auto draaien) ..................................................................................... 50
Colorbration+ .......................................................................................................51
Modus Kleurenblindheid ......................................................................................52
Firmware-update .................................................................................................. 53
Appendix ................................................................... 54
Specificaties .......................................................................................................... 54
Woordenlijst ......................................................................................................... 56
Probleemoplossing ...............................................................................................62
Onderhoud ...........................................................................................................64
Algemene voorzorgsmaatregelen ......................................................................... 64
Het scherm reinigen .............................................................................................. 64
De behuizing reinigen ............................................................................................ 64
Disclaimer .............................................................................................................. 64
Reglementaire en veiligheidsinformatie .................... 65
Nalevingsinformatie .............................................................................................65
FCC-nalevingsverklaring ........................................................................................ 65
Verklaring voor Canadese bedrijven ..................................................................... 65
CE-verklaring van conformiteit voor Europese landen ......................................... 65
Verklaring van RoHS2-naleving ............................................................................. 66
Beperking van gevaarlijke stoffen in India ............................................................ 67
Productverwijdering aan het einde van zijn levensduur ....................................... 67
Een Pantone® gevalideerde monitor .................................................................... 68
Copyright-informatie ............................................................................................ 69
Klantendienst ........................................................................................................ 70
Beperkte garantie .................................................................................................. 71
7
Inleiding
Inhoud van verpakking
• Monitor
• Voedingskabel
• Videokabel
• Snelstartgids
OPMERKING: De voedingskabel en videokabels die bij uw pakket zijn geleverd
kunnen verschillen afhankelijk van uw land. Neem contact op met
uw lokale wederverkoper voor meer informatie.
8
Productoverzicht
Vooraanzicht
Achteraanzicht
Weergavescherm
Voedingsknop
HDMI 1 HDMI 2
1 2 2 3 4
AC IN 2. HDMI 3. DisplayPort 4. Audio Out
1.
Type-C
5 6
7
8
5. USB Type C 6. USB Upstream 7. USB Downstream 8. LAN
OPMERKING: Voor meer informatie over de toets 1/2/3/4/5 en zijn functies,
raadpleeg “Sneltoetsen” op pagina 26.
9
Eerste instelling
Deze sectie biedt gedetailleerde instructies voor het installeren van uw monitor.

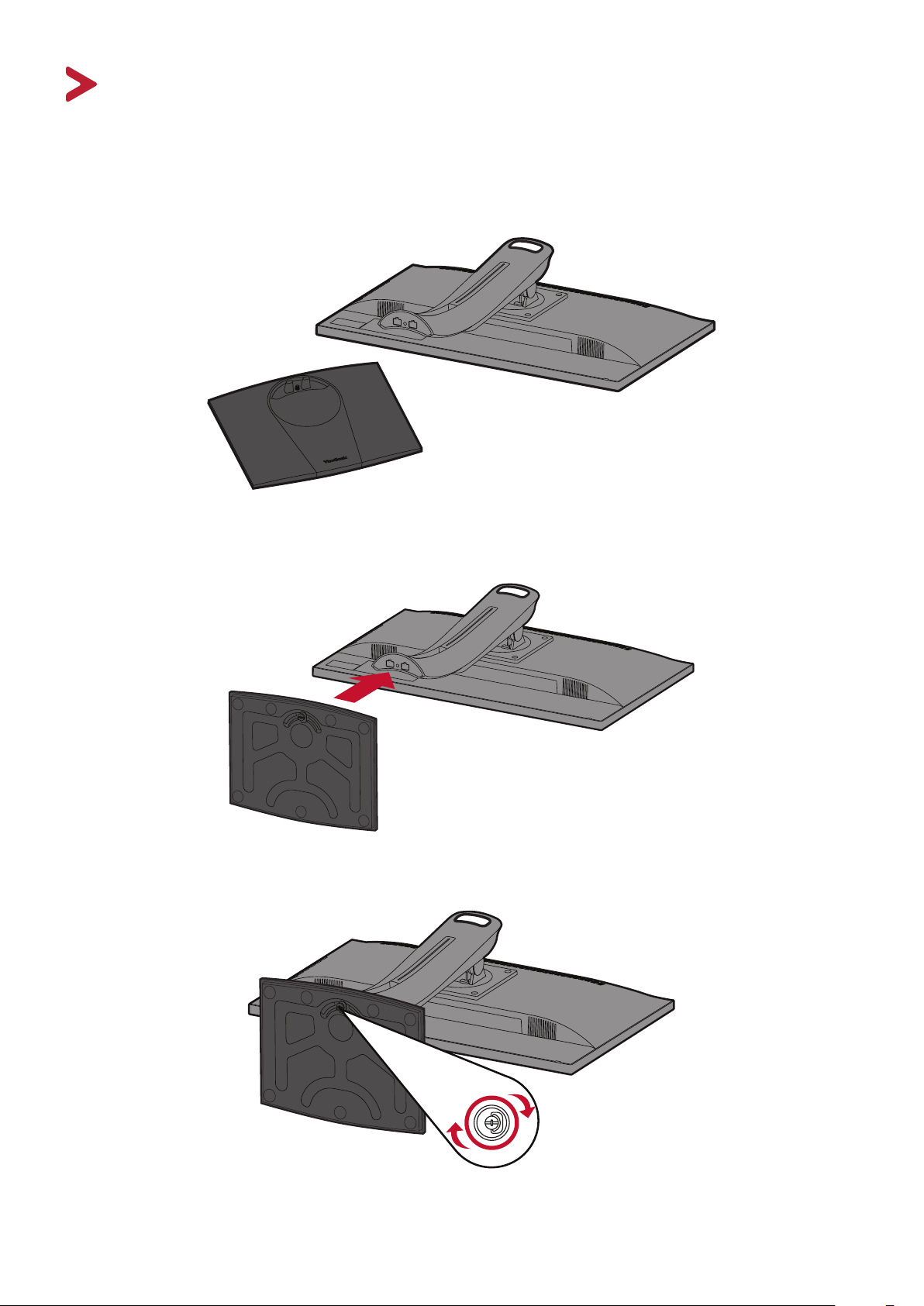

De standaard installeren
1. Plaats de monitor op een stabiel oppervlak met het scherm omlaag gericht.
2. Lijn de twee (2) punten op de voet van de monitorstandaard uit op de hals ervan
en verbind ze.
3. Gebruik de schroef uit de voet van de monitorstandaard en maak deze vast op de
hals van de monitorstandaard.
10
4. Til het apparaat naar de rechtopstaande positie op een vlak, stabiel oppervlak.
OPMERKING: Plaats het apparaat altijd op een vlak en stabiel oppervlak. Als u
dat niet doet, kan het apparaat defect en beschadigd raken en/of
resulteren in lichamelijk letsel.
11
Wandmontage
Raadpleeg de onderstaande tabel voor de standaardafmetingen voor
wandmontagekits.
OPMERKING: Alleen voor gebruik met UL-gecertificeerde muurmontagebeugel.
Voor het bestellen van een wandmontagekit of een
hoogteafstelvoet, dient u contact op te nemen met ViewSonic®
met uw lokale leverancier.
Maximale
belasting
14kg 100 x 100 mm 115 x 115 x 2,6 mm Ø 5 mm
OPMERKING: Wandmontagekits worden afzonderlijk verkocht.
1. Schakel het apparaat uit en koppel alle kabels los.
2. Plaats het apparaat op een stabiel oppervlak met het scherm omlaag gericht.
3. Verwijder de vier (4) schroeven die de standaard vasthouden op de monitor.
Gatenpatroon
(B x H)
Interfacepad
(B x D x H)
Padopening
Specificatie en
aantal schroeven
M4 x 10mm
4 stuks
4. Trek deze iets omlaag om de haken los te maken. Verwijder dan de standaard.
12
5. Bevestig de montagebeugel op de VESA-montage-openingen op de achterkant
van het apparaat. Maak deze dan vast met de vier (4) schroeven (M4 x 10 mm).
100 mm
100 mm
6. Volg de instructies die bij de wandmontagekit zijn geleverd om de monitor op de
muur te monteren.
13
Het veiligheidsslot gebruiken
Om te verhinderen dat het apparaat wordt gestolen, gebruikt u een
vergrendelingsapparaat voor de veiligheidssleuf om het apparaat te bevestigen aan
een vast object.
Daarnaast kan het bevestigen van de monitor aan een wand of een vast object met
een beveiligingskabel helpen het gewicht van de monitor te ondersteunen om te
verhinderen dat deze kantelt.
Hieronder vindt u een voorbeeld van het installeren van een
vergrendelingsapparaat voor de veiligheidssleuf.
14
Aansluitingen maken
Deze sectie helpt u de monitor aan te sluiten op andere apparatuur.
Aansluiten op de netspanning
1. Sluit de voedingsadapter aan op de AC IN-aansluiting op de achterkant van het
apparaat.
2. Sluit de voedingskabel aan op een stopcontact.
1
2
15
Externe apparaten aansluiten
HDMI-verbinding
Sluit het ene uiteinde van de HDMI-kabel aan op de HDMI-poort van uw monitor.
Sluit dan het andere uiteinde van de kabel aan op de HDMI-poort van uw computer.
OPMERKING: De monitor is uitgerust met één HDMI 2.0-poort.
HDMI 2HDMI 1
HDMI
16
DisplayPort-aansluiting
Sluit het ene uiteinde van een DisplayPort-kabel aan op de DisplayPort- of mini DPaansluiting. Sluit dan het andere uiteinde van de kabel aan op de DisplayPort- of
mini DP-poort van uw computer.
OPMERKING: Om de monitor aan te sluiten op de Thunderbolt-poort (v. 1&2)
op uw Mac, sluit het mini DP-uiteinde van de “mini DP-naarDisplayPort-kabel” aan op de Thunderbolt-uitgang van de Mac.
Sluit dan het andere uiteinde van de kabel aan op de DisplayPort
van de monitor.
17
USB-aansluiting
Sluit het ene uiteinde van de USB-kabel aan op een USB-poort van de monitor. Sluit
dan het andere uiteinde van de kabel aan op een USB-poort van uw computer.
OPMERKING: De monitor ondersteunt drie (3) types USB-poorten. Volg de
onderstaande richtlijnen bij het maken van de aansluiting(en).
• Twee (2) USB Type A-poorten: Verbinding voor uw type
A-randappara(a)t(en) (d.w.z. opslagapparaat, toetsenbord, muis).
NOOT: Zorg ervoor dat uw computer is aangesloten op de USB
type B-poort van de monitor om sommige randapparatuur te
gebruiken.
• Eén (1) USB type B-poort: Sluit de mannelijke USB-kabel type B
(vierkant met 2 uitgesneden hoeken) aan op deze poort en sluit dan
het andere einde van de kabel aan om de USB-downstreampoort van
uw computer.
• Eén (1) USB type C-poort: Zorg dat uw type-C-uitgangsapparaat en
kabel ondersteuning bieden voor de videosignaaltransmissie. Levert
90 W stroomvoorziening.
Type-C
Type-C
OPMERKING: Het is niet nodig om alle drie de soorten USB-poorten
tegelijkertijd aan te sluiten. Het persoonlijke gebruiksscenario van
de gebruiker bepaalt welke USB-poorten worden gebruikt (indien
die worden gebruikt).
18
Ethernet-verbinding
Sluit het ene uiteinde van uw LAN (RJ45)-kabel aan op de LAN (RJ45)-poort van de
monitor. Sluit vervolgens het andere uiteinde aan op uw netwerk.
Network
Vervolgens moet u uw computer aansluiten op de monitor door:
• Type-C-aansluiting:
Type-C
Type-C
Of door:
• HDMI en USB-upstream • DisplayPort en USB-upstream
in
19
Audio-aansluiting
Sluit de audio-aansluiting van de oor-/hoofdtelefoon aan op de audiopoort van
de monitor. Daarnaast kunt u de monitor aansluiten op een soundbar via een
audiokabel.
20
De monitor gebruiken
De kijkhoek aanpassen
Voor een optimale weergave kunt u de kijkhoek aanpassen met elk van de volgende
methoden:
Hoogteafstelling
Verlaag of verhoog de monitor naar de gewenste hoogte (0 tot 130 mm).
OPMERKING: Duw de monitor tijdens het afstellen stevig omlaag langs de
afstelrail en houdt deze hierbij stevig vast met beide handen op
de zijkanten.
21
Afstelling kantelhoek
Kantel de monitor naar voor of achter naar de gewenste kijkhoek (-5˚ tot 21˚).
OPMERKING: Ondersteun de standaard tijdens het afstellen stevig met de ene
hand terwijl u met de andere hand de monitor naar voor of achter
kantelt.
Aanpassing schermstand (Monitor draaien)
1. Stel de monitorhoogte in op de hoogste positie. Kantel dan de monitor naar
achter naar de volle kantelpositie.
22
2. Draai de monitor 90° rechtsom of linksom van de liggende naar de staande stand.
OPMERKING:
• Zorg dat u tijdens het afstellen beide zijden van uw monitor stevig
vasthoudt met beide handen en draai de monitor 90°.
• Met de Auto Pivot-toepassing kan het systeem de schermstand
automatisch detecteren.
23
Loading...
