VP2768a
TM
Visning
Användarguide
Modellnr VS16814
P/N: VP2768a
Tack för att du väljer ViewSonic®
ViewSonic® är en världsledande leverantör av visuella lösningar som strävar efter att
överträffa världens förväntningar på teknisk utveckling, innovation och enkelhet. På
ViewSonic® tror vi att våra produkter har potential att få en positiv inverkan i världen,
och vi är övertygade om att ViewSonic®-produkten du har valt kommer att tjäna dig
väl.
Återigen, tack för att du väljer ViewSonic®!
2
Säkerhetsåtgärder
Läs följande Säkerhetsåtgärder innan du börjar använda enheten.
• Förvara denna användarguide på ett säkert ställe för framtida referens.
• Läs alla varningar och följ alla instruktioner.
• Sitt minst 45 cm (18 tum) på avstånd från enheten.
• Tillåt ett fritt utrymme på minst 10 cm (4 tum) runt apparaten för att säkerställa
en korrekt ventilation.
• Placera enheten i ett välventilerat område. Placera inte något på enheten som
förhindrar värmeavledning.
• Använd inte enheten i närheten av vatten. För att minska risken för brand eller
elstöt, utsätt inte enheten för fukt.
• Undvik att utsätta enheten för direkt solljus eller andra värmekällor.
• Installera inte i närheten av värmekällor som element, värmekontakter, spisar
eller andra enheter (inklusive förstärkare) som kan öka enhetens temperatur till
farliga nivåer.
• Använd en mjuk, torr trasa för att rengöra ytterhöljet. För mer information kan
du läsa avsnittet "Underhåll" på sidan 33.
• Olja kan samlas på skärmen när du rör den. För att rengöra fettfläckar på
skärmen, se "Underhåll" på sidan 33.
• Rör inte skärmens yta med skarpa eller hårda föremål, eftersom de kan skada
skärmen.
• Var försiktig så att du inte tappar eller stöter till enheten.
• Placera inte enheten på en ojämn eller instabil yta. Enheten kan falla och orsaka
personskada eller fel.
• Placera inga tunga föremål på enheten eller anslutningskabeln.
• Om rök, ett onormalt ljud eller en märklig lukt uppstår, stäng genast av enheten
och ring din återförsäljare eller ViewSonic®. Det är farligt att fortsätta använda
enheten.
• Försök inte kringgå säkerhetsbestämmelserna i polariserad kontakt eller
jordningskontakt. En polariserad kontakt har två blad där det ena är bredare
än det andra. En jordningskontakt har två blad och en tredje jordningsspets.
Det breda bladet och den tredje spetsen är för din säkerhet. Om kontakten
inte passar in i uttaget, använd en adapter och försök inte tvinga in kontakten i
uttaget.
3
• Vid anslutning till ett eluttag, ta INTE ut jordningsspetsen. Se till att
jordningsspetsar ALDRIG TAS BORT.
• Skydda elsladden så att den inte blir trampad på eller klämd, särskilt vid
kontakten och vid den punkt där den kommer ut från utrustningen.
Se till att eluttaget finns nära utrustningen så att den är lättillgänglig.
• Använd endast tillbehör som anges av tillverkaren.
• När en vagn används, var försiktig när du flyttar vagnen/utrustningen
för att undvika personkador från omkullvältning.
• Koppla ur strömkontakten från vägguttaget om enheten inte används
under en längre tid.
• Överlåt all service till kvalificerad servicepersonal. Service behövs när
enheten skadas på något sätt, till exempel:
om nätkabeln eller kontakten är skadad
om vätska spills på eller om föremål faller in i enheten
om enheten utsätts för fukt
om enheten inte fungerar normalt eller har blivit tappad
• OBS! ATT LYSSNA PÅ HÖG VOLYN GENOM ÖRONSNÄCKA/HÖRLURAR KAN
ORSAKA HÖRSELSKADA/HÖRSELNEDSÄTTNING. När du använder hörsnäcka/
hörlurar, justera volymen till lämplig nivå, annars kan hörselskador uppstå.
• OBS! SKÄRMEN KAN ÖVERHETTAS OCH STÄNGAS AV! Om enheten stängs av
automatiskt, slå på skärmen igen. Efter omstart, ändra skärmens upplösning och
uppdateringshastighet. Mer information finns i grafikkortets användarhandbok.
4
Innehåll
Säkerhetsåtgärder ....................................................... 3
Introduktion ............................................................... 7
Paketets innehåll ....................................................................................................7
Produktöversikt ......................................................................................................8
Första installation ....................................................... 9
Installera stativet .................................................................................................... 9
Väggmontering .....................................................................................................11
Använda Kensingtonlåset .....................................................................................13
Göra anslutningar ...................................................... 14
Anslutning till ström .............................................................................................14
Ansluta externa enheter ....................................................................................... 15
HDMI-anslutning ................................................................................................... 15
DisplayPort-anslutning .......................................................................................... 16
DisplayPort/USB Type-C MST anslutning för kedjekoppling ................................. 17
USB-anslutning ...................................................................................................... 18
Ethernet-anslutning .............................................................................................. 19
Använda skärmen ..................................................... 20
Justera visningsvinkeln .........................................................................................20
Höjdjustering ......................................................................................................... 20
Justering av lutningsvinkeln .................................................................................. 21
Inställning av skärmorientering (skärmrotation) .................................................. 21

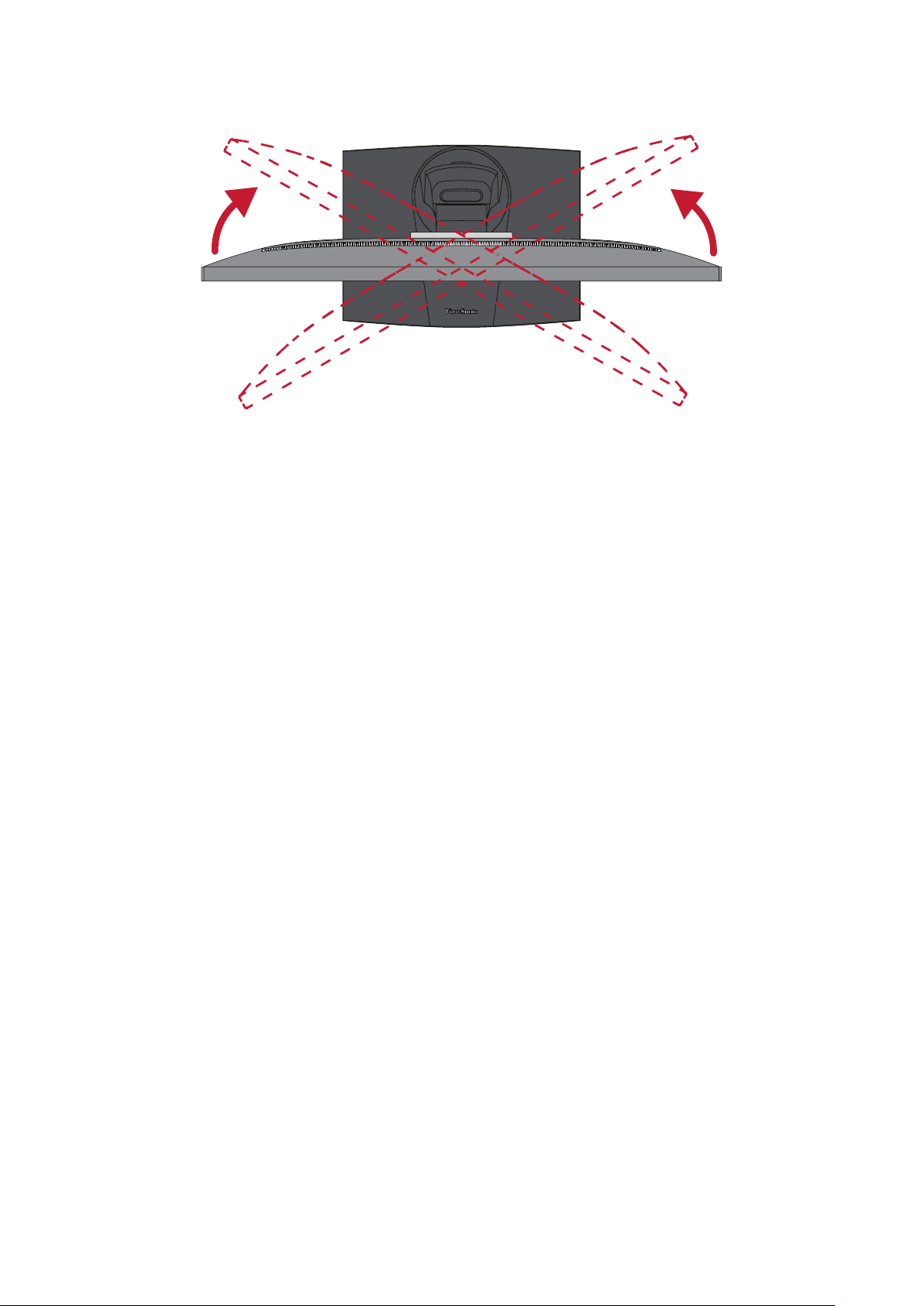

Vridvinkeljustering ................................................................................................ 23

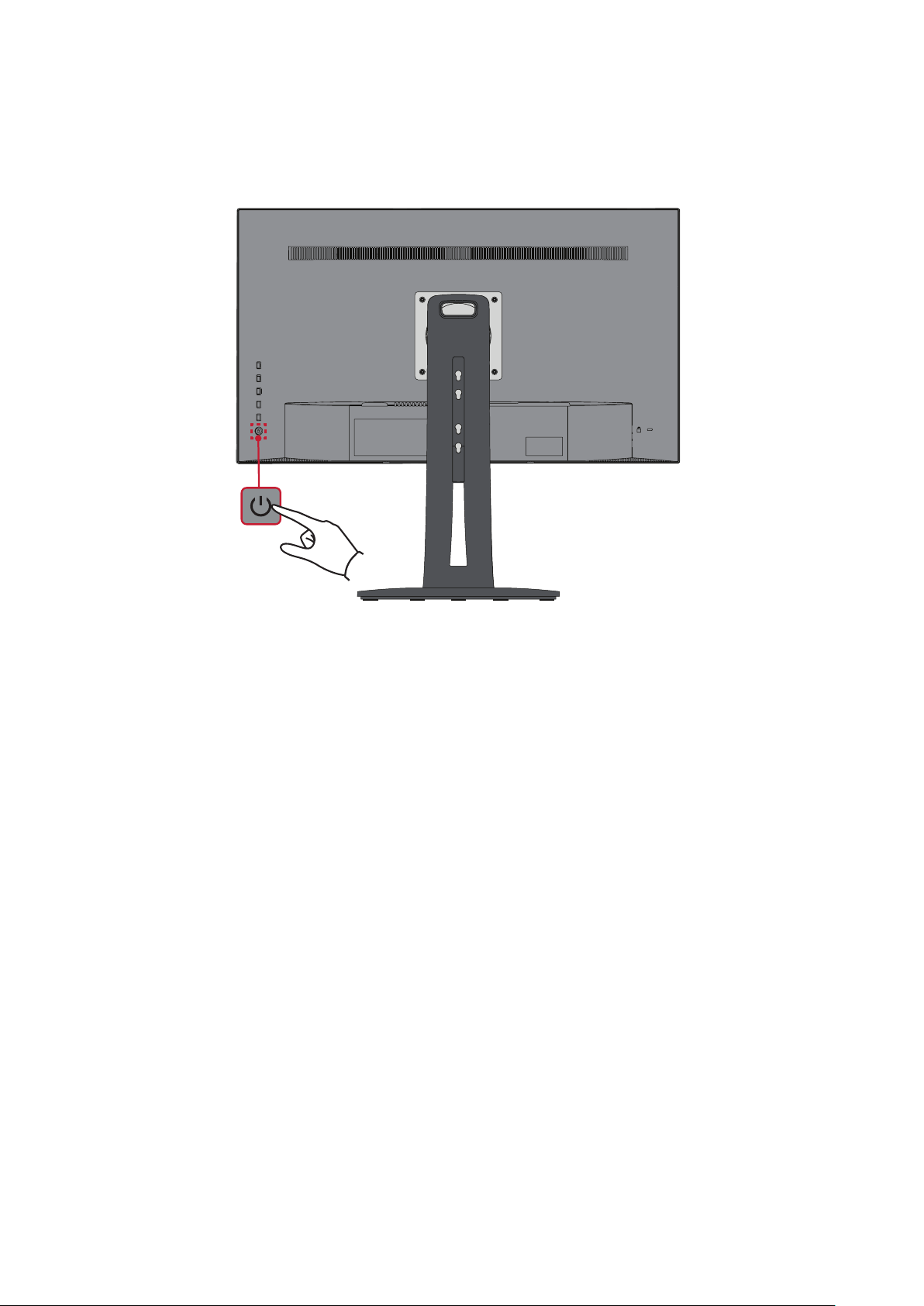

Slår på/stänga av enheten .................................................................................... 24
Använda knapparna på kontrollpanelen ..............................................................25
Quick Menu (Snabbmeny) ..................................................................................... 25
Snabbtangenter ..................................................................................................... 27
Konfigurera inställningarna ..................................................................................29
Allmänna funktioner ............................................................................................. 29
OSD-menyträd ....................................................................................................... 32
Menu Options (Menyalternativ) ........................................................................... 39
5
Avancerade funktioner och inställningar ................... 49
Auto Pivot (Automatisk vridning) .........................................................................49
Colorbration+ .......................................................................................................50
Läge för defekt färgseende ................................................................................... 51
Uppdatering av fast programvara ........................................................................52
Bilaga ........................................................................ 53
Specifikationer ...................................................................................................... 53
Ordlista .................................................................................................................55
Felsökning ............................................................................................................. 60
Underhåll .............................................................................................................. 62
Allmänna försiktighetsåtgärder ............................................................................. 62
Rengöra skärmen .................................................................................................. 62
Rengöra höljet ....................................................................................................... 62
Ansvarsfriskrivning ................................................................................................ 62
Information om regler och service ............................. 63
Information om överensstämmelse .....................................................................63
Uttalande gällande FCC-efterlevnad ..................................................................... 63
Uttalande från Industry Canada ............................................................................ 63
CE-överensstämmelse för europeiska länder ....................................................... 63
Uttalande om överensstämmelse med RoHS2 ...................................................... 64
Indisk begränsning av farliga ämnen ..................................................................... 65
Avfallshantering vid slutet av produkens livscykel ................................................ 65
En Pantone® Validated-bildskärm ........................................................................66
Information om upphovsrätt ................................................................................ 67
Kundservice ........................................................................................................... 68
Begränsad garanti ................................................................................................. 69
6
Introduktion
Paketets innehåll
• Skärm
• Nätsladd
• Videokabel
• Snabbstartsguide
OBS! Nätsladden och videokabeln som ingår i paketet kan variera beroende på
ditt land. Kontakta din lokala återförsäljare för mer information.
7
Produktöversikt
Frontvy
Bildskärm
Bakre vy
Strömknapp
HDMI 1 HDMI 2
in out
Type-C
1 2 2 3 4
AC IN 2. HDMI 3. DisplayPort In 4. USB Type C 5. DisplayPort Out
1.
5 6
7
8 9
6. Audio Out 7. USB Upstream 8. USB Downstream 9. LAN
OBS! För mer information om knappen 1/2/3/4/5 och dess funktioner kan du
läsa “Snabbtangenter” på sidan 26.
8
Första installation
Det här avsnittet innehåller detaljerade anvisningar om hur du installerar
bildskärmen.
Installera stativet
1. Placera skärmen på en plan, stabil yta, med skärmen vänd nedåt.
2. Passa in och anslut de två (2) punkterna på skärmens bas med skärmens stativ.
3. Använd den infångade skruven i skärmens bas och fäst den på skärmens stativ.
9
4. Lyft enheten i upprätt läge på en plan, stabil yta.
OBS! Placera alltid enheten på en plan, stabil yta. Underlåtenhet att göra detta
kan leda till att enheten faller och skadar enheten och/eller orsakar
personskada.
10
Väggmontering
Se tabellen nedan för standarddimensioner för väggmonteringssatser.
OBS! Får endast användas med UL-listat väggmonteringsfäste För införskaffning
av en väggmonteringssats eller fot för höjdjustering, kontakta ViewSonic®
eller en lokal återförsäljare.
Maximal
belastning
14kg 100 x 100 mm 115 x 115 x 2,6 mm Ø 5 mm
OBS! Väggmonteringssatser säljs separat.
1. Stäng av enheten och koppla bort alla kablar.
2. Placera enheten på en plan, stabil yta, med skärmen vänd nedåt.
3. Ta bort de fyra (4) skruvarna som håller fast stativet till skärmen.
Hålmönster
(B x H)
Gränssnittsdyna
(B x H x D)
Dynhål
Skruvspecifikation och
M4 x 10 mm
antal
4 stycken
4. Dra lätt neråt för att lossa krokarna. Ta sedan bort stativet.
11
5. Sätt fast monteringsfästet i VESA-monteringshålen på baksidan av enheten. Sätt
sedan fast det med fyra (4) skruvar (M4 x 10 mm).
100 mm
100 mm
6. Följ anvisningarna som medföljer väggmonteringssatsen för att montera
bildskärmen på väggen.
12
Använda Kensingtonlåset
För att förhindra att enheten blir stulen, använd ett Kensingtonlås för att sätt fast
enheten till ett fast föremål.
Att sätta fast skärmen på en vägg eller ett fast objekt med en säkerhetskabel kan
dessutom hjälpa till att stödja skärmens vikt och förhindra att skärmen faller ner.
Nedan följer ett exempel på hur du ställer in ett Kensingtonlås på ett bord.
13
Göra anslutningar
I det här avsnittet beskrivs hur du ansluter bildskärmen med annan utrustning.
Anslutning till ström
1. Anslut nätadaptern till AC IN-uttaget på baksidan av enheten.
2. Anslut nätkabeln till ett vägguttag.
1
2
14
Ansluta externa enheter
HDMI-anslutning
Anslut ena änden av en HDMI-kabel till HDMI-porten på skärmen. Anslut sedan den
andra änden av kabeln till datorns HDMI-port.
OBS! Skärmen är utrustad med en HDMI 1.4-port.
HDMI 2HDMI 1
HDMI
15
DisplayPort-anslutning
Anslut ena änden av DisplayPort-kabeln till DisplayPort eller mini DP-porten. Anslut
därefter den andra änden av kabeln till DisplayPort eller mini DP-porten på datorn.
OBS! För att ansluta bildskärmen till Thunderbolt-porten (v. 1 och 2) på din
Mac, anslut mini DP-änden på "mini DP till DisplayPort-kabeln" till
Thunderbolt-uttaget på din Mac. Anslut sedan den andra änden av kabeln
till skärmens DisplayPort.
in
16
DisplayPort/USB Type-C MST anslutning för kedjekoppling
Med stöd för DisplayPort/USB Type-C Multi-Stream Transport (MST) kan du
kedjekoppla upp till fyra (4) skärmar.
1. Anslut ena änden av en DisplayPort/USB Type-C-kabel till DisplayPort/USB
Type-C-utgångsporten på din dator. Anslut sedan den andra änden av kabeln till
skärmens DisplayPort/USB Type-C-ingångsport.
2. Använd en annan DisplayPort-kabel för a ansluta ll DisplayPort-utgångsporten
på den första skärmen. Anslut sedan den andra änden av kabeln ll den andra
skärmens DisplayPort-ingångsport.
3. Upprepa Steg 2 eer behov med upp ll fyra (4) skärmar.
OBS! Kompatibiliten för ditt grafikkort avgör antalet bildskärmar.
Out
Eller
Or
Type-C Type-C
In
HDMI 1 HDMI 2
Out
Type-C
in out
In
Out
In
OBS!
• Den maximala upplösningen är 1920 x 1080.
• DisplayPort 1.2 MST måste vara påslagen i Setup Menu (Inställningsmeny)
i OSD-menyn för att göra kedjekoppling.
• Om ingångskällan ändras till HDMI stängs DisplayPort 1.2 MST automatiskt
av.
17
USB-anslutning
Anslut ena änden av en USB-kabel till skärmens USB-port. Anslut sedan den andra
änden av kabeln till datorns USB-port.
OBS! Skärmen stöder tre (3) typer av USB-portar. Vid anslutning ska du följa
följande riktlinjer.
• Två (2) USB-portar typ A: Anslutning för typ A kringutrustning (dvs.
lagringsenhet, tangentbord, mus).
OBS! För att använda viss kringutrustning, se till att din dator är
ansluten till skärmens USB typ B-port.
• En (1) USB-port typ B: Anslut USB-kabel typ B (fyrkantig med 2
snitthörn) till den här porten och anslut sedan den andra änden av
kabeln till datorns USB-nedströmsport.
• En (1) USB-port typ C: Kontrollera att din typ C-utdataenhet och kabel
stödjer videosignalöverföring.
Type-C
Type-C
OBS! Det är inte nödvändigt att ansluta till alla tre typer av USB-portar
samtidigt. Användarens personliga användningsbehov avgör vilka, om
några, USB-portar som används.
18
Ethernet-anslutning
Anslut ena änden av din LAN (RJ45)-kabel till bildskärmens LAN (RJ45)-port. Anslut
sedan den andra änden till ditt nätverk.
Network
Därefter måste du ansluta din dator till bildskärmen genom att antingen:
• Typ-C-anslutning:
Type-C
Type-C
Eller genom:
• HDMI och USB uppströms • DisplayPort och USB uppströms
in
19
Använda skärmen
Justera visningsvinkeln
För optimal visning kan du justera visningsvinkeln med en av följande metoder:
Höjdjustering
Sänk eller höj skärmen till önskad höjd (0 till 130 mm).
OBS! Vid justering tryck ordentligt utmed justeringsspåret samtidigt som du
håller skärmen med båda händerna på sidorna.
20
Justering av lutningsvinkeln
Luta skärmen framåt eller bakåt till önskad visningsvinkel (-5˚ till 21˚).
OBS! Håll stativet stilla med en hand medan du lutar skärmen framåt eller
bakåt med den andra handen.
Inställning av skärmorientering (skärmrotation)
1. Ställ in skärmens höjd till det högsta läget. Luta sedan skärmen bakåt till dess
fullständiga lutningsläge.
21
2. Vrid skärmen 90 ° medurs eller moturs från liggande till stående läge.
OBS!
• Vid inställning, se till att hålla skärmens båda sidor ordentligt med båda
händerna och vrid skärmen 90 °.
• Med Auto Pivot-programmet kan systemet hitta skärmläget automatiskt.
22
Loading...
