VP2768a
TM
Megjelenítő
Felhasználói útmutató
Típusszám VS16814
Cikkszám: VP2768a
Köszönjük, hogy a ViewSonic® mellett döntött
A ViewSonic® a vizuális megoldások világvezető gyártójaként mindent megtesz
annak érdekében, hogy a technológiai fejlődés, az innováció és az egyszerűség terén
felülmúlja a világ várakozásait. A ViewSonic® munkatársaiként azt gondoljuk, hogy a
termékeink pozitív hatással lehetnek a világra, és biztosak vagyunk benne, hogy az
Ön által választott ViewSonic® termék jó szolgálatot fog tenni.
Még egyszer köszönjük, hogy a ViewSonic® termékét választotta!
2
Biztonsági óvintézkedések
A monitor használata elő olvassa el az alábbi biztonsági óvintézkedések.
• Tartsa ezt a felhasználói útmutatót biztonságos helyen, hogy a későbbiekben
bármikor hivatkozni tudjon rá.
• Olvassa el az összes figyelmeztetést, és tartsa be az összes utasítást.
• Üljön legalább 45 cm távolságra a monitortól.
• Hagyjon legalább 10 cm szabad helyet a monitor körül a megfelelő szellőzés
biztosítása érdekében.
• Tegye a monitor jól szellőző helyre. Ne tegyen olyan tárgyat a monitorra, amely
akadályozza a hőleadást.
• Ne használja a monitort víz közelében. A tűz vagy áramütés kockázatának
csökkentése érdekében ne tegye ki a monitort nedvesség hatásának.
• Ügyeljen arra, hogy a monitort ne érje közvetlen napfény vagy más tartós hőhatás.
• A monitort ne használja olyan hőforrások, például radiátorok, fűtőnyílások,
tűzhelyek vagy más berendezések közelében (az erősítőket is beleértve), amelyek
hatására a monitor hőmérséklete veszélyes szintre emelkedhet.
• A külső burkolat tisztításához egy puha, száraz ruhadarabot használjon. További
tudnivalókért lásd: „Karbantartás” fejezet a következő oldalon: 34. oldal.
• Érintés hatására olaj gyűlhet össze a képernyőn. A képernyőn lévő olajfoltok
eltávolításához tekintse meg a következő részt: a „Karbantartás” fejezet a
következő oldalon: 34.
• Ne érjen hozzá éles vagy kemény tárgyakkal a képernyő felületéhez, mivel a
képernyő megsérülhet.
• A monitor mozgatásakor vagy áthelyezésekor ügyeljen arra, hogy ne ejtse le a
monitort, és a monitor ne ütődjön hozzá más tárgyakhoz.
• Ne tegye a monitort egyenetlen vagy instabil felületre. A monitor leeshet vagy
felborulhat, ami személyi sérülést vagy hibás működést eredményezhet.
• Ne tegyen nehéz tárgyakat a monitorra és a csatlakozókábelekre.
• Füst, szokatlan zaj vagy furcsa szagok észlelése esetén azonnal kapcsolja ki
a monitort, és vegye fel a kapcsolatot a viszonteladóval vagy a ViewSonic®
vállalattal. A monitor további használata ilyen esetekben veszélyesnek minősül.
• Ne próbálja megkerülni vagy megszüntetni a polarizált vagy földelt típusú
csatlakozódugó biztonsági funkcióit. A polarizált csatlakozódugón két penge található,
amelyek közül az egyik szélesebb a másiknál. A földelt típusú csatlakozódugó két
pengével és egy harmadik földelővillával van kialakítva. A széles penge és a harmadik
csatlakozóvilla biztonsági célokat szolgál. Ha a csatlakozódugó nem illeszkedik
megfelelően az aljzatba, szerezzen be egy tápegységet, és ne erőltesse bele az
aljzatba a dugót.
3
• Hálózati aljzatba való csatlakoztatás esetén NE távolítsa el a
földelővillát. Kérjük, ügyeljen arra, hogy a földelővillák SOHA NE
LEGYENEK ELTÁVOLÍTVA.
• Ügyeljen arra, hogy a tápkábelre ne lépjen rá, és a kábel ne törjön
meg, különösen a csatlakozódugónál, illetve azon a ponton, ahol a
kábel csatlakozik a monitorhoz. Mindenképpen olyan hálózati aljzatot
használjon, amely a monitor közelében van, és könnyen elérhető.
• Kizárólag a gyártó által meghatározott kiegészítőket és tartozékokat
használja.
• Kocsi használata esetén legyen óvatos, amikor a kocsit és a monitort
együtt mozgatja, hogy ne következzen be személyi sérülés egy
esetleges felborulás miatt.
• Ha a monitort hosszú ideig nem használja, húzza ki a csatlakozót az
elektromos aljzatból.
• Minden javítást bízzon szakemberre. Javításra akkor van szükség, ha a
monitor bármilyen módon megsérül, például az alábbi esetekben:
ha a tápkábel vagy a csatlakozódugó megsérült
ha a monitor felületére folyadék ömlött, vagy a monitor belsejébe idegen
tárgy került
ha a monitort nedvesség érte
ha a monitor nem a megszokott módon működik, vagy a monitort leejtették
• MEGJEGYZÉS: A FÜLHALLGATÓK ÉS FEJHALLGATÓK HOSSZÚ IDEIG MAGAS
HANGERŐN TÖRTÉNŐ HASZNÁLATA HALLÁSKÁROSODÁST, ILLETVE
HALLÁSVESZTÉST OKOZHAT. Fülhallgatók és fejhallgatók használata esetén
állítsa a hangerőt megfelelő szintre, mivel ellenkező esetben halláskárosodás
következhet be.
• MEGJEGYZÉS: ELŐFORDULHAT, HOGY A MONITOR TÚLMELEGSZIK ÉS KIKAPCSOL!
Ha a monitor magától kikapcsol, kapcsolja be ismét. A bekapcsolást követően
módosítsa a monitor felbontását és képfrissítési sebességét. A részletes
tudnivalókért tekintse meg a grafikus kártya használati útmutatóját.
4
Tartalomjegyzék
Biztonsági óvintézkedések ........................................... 3
Bevezető .................................................................... 7
A csomag tartalma ..................................................................................................7
A termék áttekintése ..............................................................................................8
Kezdeti beállítás .......................................................... 9
Az állvány felszerelése ............................................................................................9
Fali rögzítés ...........................................................................................................11
A biztonsági nyílás használata ..............................................................................13
Csatlakoztatások elvégzése ....................................... 14
Csatlakoztatás az áramforráshoz ..........................................................................14
Külső eszközök csatlakoztatása ............................................................................15
HDMI-csatlakozás .................................................................................................. 15
DisplayPort-csatlakozás ......................................................................................... 16
DisplayPort/USB Type-C MST felfűzött csatlakozás .............................................. 17
USB-kapcsolat ........................................................................................................ 18
Ethernet-kapcsolat ................................................................................................ 19
A monitor használata ................................................ 20
A megtekintési szög beállítása ..............................................................................20
Magasság beállítása .............................................................................................. 20
Dőlésszög beállítása .............................................................................................. 21
A képernyő tájolásának beállítása (a monitor forgatása) ...................................... 21
Forgatási szög beállítása ........................................................................................ 23
A monitor be- és kikapcsolása ..............................................................................24
A kezelőpanelen lévő gombok használata ............................................................25
Gyorsmenü ............................................................................................................ 25
Gyorsgombok ........................................................................................................ 27
A beállítások konfigurálása ...................................................................................29
Általános műveletek .............................................................................................. 29
OSD Menüfa .......................................................................................................... 32

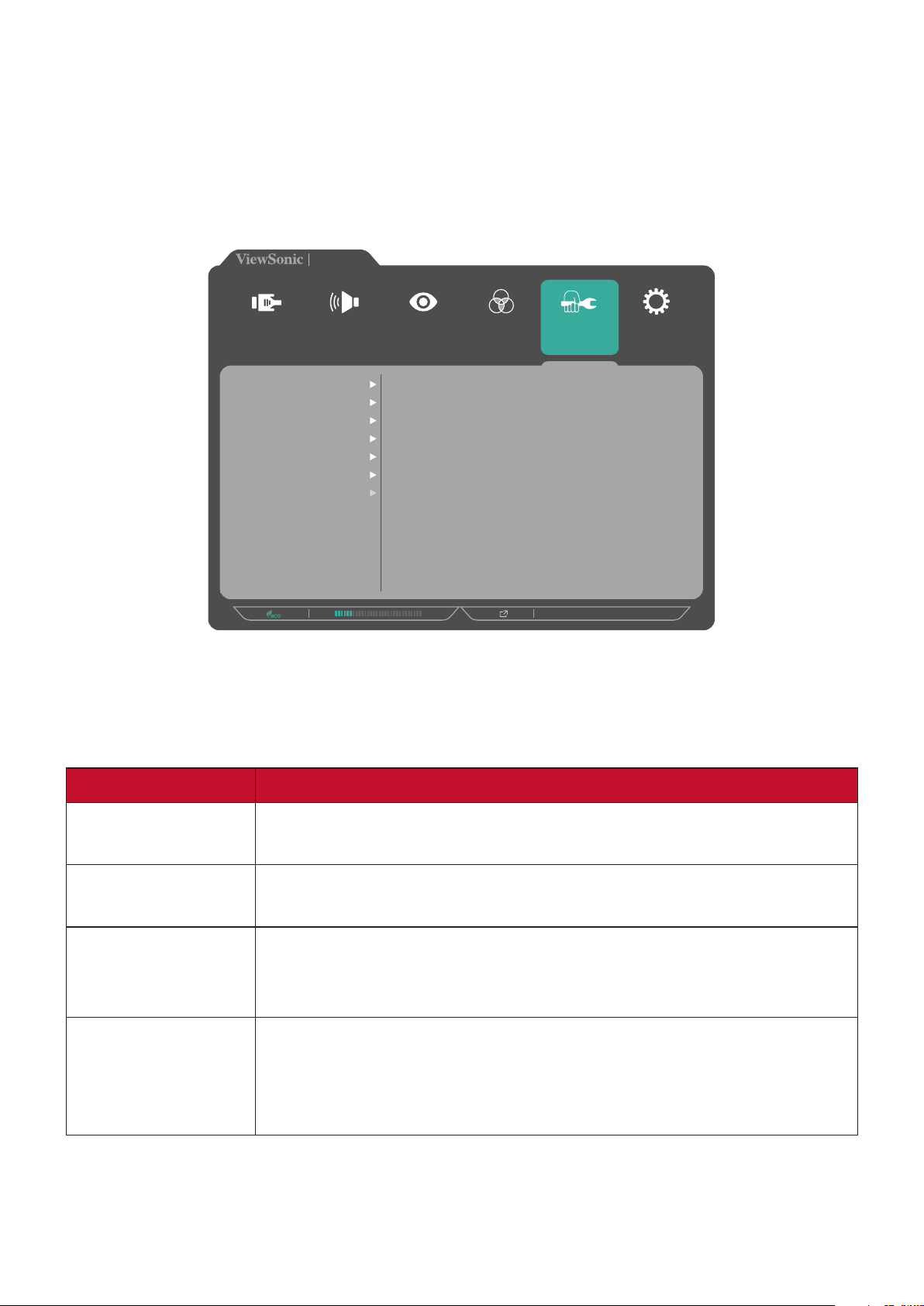

Menübeállítások .................................................................................................... 39
5
Speciális funkciók és beállítások ................................ 50
Automata elfordítás .............................................................................................50
Colorbration+ .......................................................................................................52
Színvakság üzemmód ............................................................................................53
Firmware-frissítés .................................................................................................54
Függelék .................................................................... 55
Műszaki adatok .....................................................................................................55
Szójegyzék ............................................................................................................57
Hibaelhárítás.........................................................................................................63
Karbantartás .........................................................................................................65
Általános óvintézkedések ...................................................................................... 65
A képernyő tisztítása ............................................................................................. 65
A burkolat tisztítása ............................................................................................... 65
Felelősség kizárása ................................................................................................ 65
Szabályozási és szervizelési tudnivalók ...................... 66
Megfelelőséggel kapcsolatos információk............................................................66
FCC-megfelelőségi nyilatkozat .............................................................................. 66
Industry Canada-nyilatkozat .................................................................................. 66
CE-megfelelőség az Európai Unió országai esetében ............................................ 66
RoHS2-megfelelőségről szóló nyilatkozat ............................................................. 67
Veszélyes anyagok korlátozása Indiában .............................................................. 68
A termék ártalmatlanítása az élettartam végén .................................................... 68
Pantone®-hitelesített monitor ..............................................................................69
Szerzői jogi információk ........................................................................................70
Ügyfélszolgálat ...................................................................................................... 71
Korlátozott garancia .............................................................................................. 72
Mexikóban érvényes korlátozott garancia ............................................................ 75
6
Bevezető
A csomag tartalma
• Monitor
• Tápkábel
• Videokábel
• Gyors beüzemelési útmutató
MEGJEGYZÉS: A csomagban lévő tápkábel és videokábelek az adott országtól
függően eltérőek lehetnek. További tudnivalókért vegye fel a
kapcsolatot a helyi viszonteladóval.
7
A termék áttekintése
Elölnézet
Hátulnézet
Kijelzőképernyő
Főkapcsoló gomb
HDMI 1 HDMI 2
1 2 2 3 4
AC IN 2. HDMI 3. DisplayPort In 4. USB Type C 5. DisplayPort Out
1.
in out
Type-C
5 6
7
8 9
6. Audio Out 7. USB Upstream 8. USB Downstream 9. LAN
MEGJEGYZÉS: Az 1/2/3/4/5 gombra és a gombok funkcióira vonatkozó bővebb
tudnivalókért tekintse meg a következő részt: „Gyorsgombok” a
következő oldalon:26.
8
Kezdeti beállítás
Ez a rész a monitor beállítására vonatkozó részletes utasításokat tartalmazza.
Az állvány felszerelése
1. Tegye a monitort egy sík, stabil felületre a kijelzővel lefelé.
2. Igazítsa a monitorállvány talpán lévő két (2) pontot a monitorállvány
nyakrészéhez, és illessze egymáshoz őket.
3. Használja a monitorállvány talpán lévő csavart, és rögzítse a monitorállvány
nyakrészéhez.
9
4. Állítsa a monitort függőleges pozícióba egy sima, stabil felületen.
MEGJEGYZÉS: A monitort mindig sima, stabil felületre helyezze. Ellenkező
esetben a monitor leeshet, tönkremehet, illetve személyi sérülés
következhet be.
10
Fali rögzítés
A fali rögzítőkészletek szabványos méreteit illetően tekintse meg az alábbi
táblázatot.
MEGJEGYZÉS: Kizárólag UL-minősítéssel rendelkező falikonzollal használható.
Falra szerelő készlet vagy állítható magasságú talp beszerzését
illetően vegye fel a kapcsolatot a ViewSonic® céggel vagy a helyi
forgalmazóval.
Maximális
terhelhetőség
14 kg 100 x 100 mm 115 x 115 x 2,6 mm Ø 5 mm
MEGJEGYZÉS: A fali rögzítőkészleteket külön kell megvásárolni.
1. Kapcsolja ki a monitort, és húzza ki az összes kábelt.
2. Tegye a monitort egy sík, stabil felületre a kijelzővel lefelé.
3. Távolítsa el az állványt a monitorhoz rögzítő négy (4) csavart.
Nyílás
(Sz x Ma)
Érintkező felület
(Sz x Ma x Mé)
Felületnyílás
Csavarok
tulajdonságai és
mennyisége
M4 x 10 mm
4 db
4. Húzza kissé lefelé az állványt a kampók kioldásához. Ezután vegye le az állványt.
11
5. Illessze a rögzítőkonzolt a monitor hátoldalán lévő VESA rögzítőnyílásokhoz.
Ezután rögzítse a konzolt a négy csavarral (M4 x 10 mm).
100 mm
100 mm
6. Kövesse a fali rögzítőkészlethez kapott utasításokat, amikor falra szereli a
monitort.
12
A biztonsági nyílás használata
A monitor esetleges ellopásának megakadályozása érdekében egy fix tárgyhoz
rögzítheti a monitort egy biztonsági nyílással ellátott zárszerkezet segítségével.
Emellett a monitor falhoz vagy fix tárgyhoz biztonsági kábellel történő rögzítése
segíthet a monitor súlyának elbírásában, hogy elkerülhető legyen a monitor
felborulása.
Az alábbi példából megtudhatja, hogyan lehet egy biztonsági nyílással ellátott
zárszerkezetet felszerelni egy asztalon.
13
Csatlakoztatások elvégzése
Ez a rész azt mutatja be, hogyan lehet csatlakoztatni a monitort más eszközökhöz és
berendezésekhez.
Csatlakoztatás az áramforráshoz
1. Csatlakoztassa a tápegységet a monitor hátoldalán lévő AC IN-aljzatba.
2. Csatlakoztassa a tápkábel dugóját egy hálózati aljzatba.
1
2
14
Külső eszközök csatlakoztatása
HDMI-csatlakozás
Csatlakoztassa egy HDMI-kábel egyik végét a monitor HDMI-portjába. Ezután
csatlakoztassa a kábel másik végét a számítógépén lévő HDMI-portba.
MEGJEGYZÉS: A monitoron egy HDMI 1.4-s port található.
HDMI 2HDMI 1
HDMI
15
DisplayPort-csatlakozás
Csatlakoztassa egy DisplayPort-kábel egyik végét a DisplayPort- vagy mini DPportba. Ezután csatlakoztassa a kábel másik végét a számítógépén lévő DisplayPortvagy mini DP-portba.
MEGJEGYZÉS: Ha a monitort egy Mac gép Thunderbolt-portjába (1-es és 2-es
verzió) szeretné csatlakoztatni, csatlakoztassa a „mini DP–
DisplayPort-kábel” mini DP végét a Mac gépen lévő Thunderboltkimenethez. Ezután csatlakoztassa a kábel másik végét a
monitoron lévő DisplayPort-portba.
in
16
DisplayPort/USB Type-C MST felfűzött csatlakozás
DisplayPort/USB Type-C Multi-Stream Transport (MST)-támogatással legfeljebb négy
(4) monitort kapcsolhat sorba.
1. Csatlakoztassa a DisplayPort/USB Type-C kábel egyik végét számítógépe
DisplayPort/USB Type-C kimenetéhez. Ezután csatlakoztassa a kábel másik végét a
monitor DisplayPort/USB Type-C bemenetéhez.
2. Csatlakoztasson egy másik DisplayPort-kábelt az első monitor DisplayPortkimenetéhez. Ezután csatlakoztassa a kábel másik végét a második monitoron
lévő DisplayPort bemene aljzathoz.
3. Ismételje meg a(z) 2. lépést szükség szerint legfeljebb négy (4) monitor
csatlakoztatásához.
MEGJEGYZÉS: A monitorok számát videokártyájának kompatibilitása határozza
meg.
Out
Vagy
Or
Type-C Type-C
In
HDMI 1 HDMI 2
Out
Type-C
in out
In
Out
In
MEGJEGYZÉS:
• A maximális felbontás 1920 x 1080.
• A DisplayPort 1.2 MST-t be kell kapcsolni az OSD-menü Setup Menu
(Beállítások menüjében) a felfűzés végrehajtásához.
• Ha a bemeneti jelforrás HDMI-re vált, a DisplayPort 1.2 MST automatikusan
kikapcsolódik.
17
USB-kapcsolat
Csatlakoztassa az USB-kábel egyik végét a monitor egyik USB-portjához. Ezután
csatlakoztassa a kábel másik végét a számítógépén lévő egyik USB-portba.
MEGJEGYZÉS: A monitor három (3) különböző típusú USB-port használatát
támogatja. A csatlakoztatás(ok) elvégzése közben vegye
figyelembe az alábbi útmutatásokat:
• Kettő (2) „A” típusú USB-port: „A” típusú perifériás eszköz(ök)
csatlakoztatási lehetősége (azaz adathordozó eszköz, billentyűzet,
egér).
MEGJEGYZÉS: Egyes perifériák használatához győződjön meg
arról, hogy a számítógép is csatlakozik a monitor „B” typusú USBaljzatához.
• Egy (1) „B” típusú USB-port: Csatlakoztassa a „B” típusú (négyzet alakú,
két levágott sarokkal ellátott) USB-csatlakozódugót ehhez a porthoz,
majd csatlakoztassa a kábel másik végét a számítógépén lévő, lefelé
irányuló adatáramlást biztosító USB-portba.
• Egy (1) USB Type C-aljzat: Győződjön meg arról, hogy Type-C kimeneti
eszköze és a kábel támogatja a videojelek továbbítását.
Type-C
Type-C
MEGJEGYZÉS: Nem szükséges egyszerre csatlakoztatni mind a három típusú
USB-aljzatot. A felhasználó személyes használatának jellemzői
határozzák meg, hogy mely USB-aljzat kerül felhasználásra, ha
egyáltalán.
18
Ethernet-kapcsolat
Csatlakoztassa a LAN (RJ45)-kábel egyik végét a monitor egyik LAN (RJ45)aljzatához. Ezután csatlakoztassa a másik végét a hálózathoz.
Network
Ezután a számítógépet és a monitort össze kell kötnie a következővel:
• Type-C kapcsolat:
Type-C
Type-C
Vagy a következővel:
• HDMI és USB Upstream • DisplayPort és USB Upstream
in
19
A monitor használata
A megtekintési szög beállítása
Az alábbi módszerek bármelyikével tetszés szerint beállíthatja a megtekintési szöget
az optimális megtekintéshez:
Magasság beállítása
Állítsa a monitort a kívánt magasságba (0–130 mm).
MEGJEGYZÉS: A beállítás elvégzése közben nyomja le erősen a monitort tartó
beállítósín oldalát két kézzel.
20
Dőlésszög beállítása
Döntse a monitort előre- vagy hátrafelé a kívánt szögbe (-5˚–21˚).
MEGJEGYZÉS: A beállítás elvégzése közben tartsa stabilan az állványt az egyik
kezével, miközben a másik kezével előre- vagy hátrafelé dönti a
monitort.
A képernyő tájolásának beállítása (a monitor forgatása)
1. Állítsa a monitort a legmagasabb pozícióba. Ezután döntse hátrafelé a monitort,
amennyire csak lehetséges.
21
2. Forgassa el a monitort 90 fokban az óramutató járásával megegyező vagy
ellentétes irányban vízszintes tájolásból függőleges tájolásba.
MEGJEGYZÉS:
• A beállítás elvégzése közben mindenképpen fogja meg erősen két kézzel a
monitor két oldalát, és forgassa el a monitort 90°.
• Az Auto Pivot (Automatikus forgatás) alkalmazás segítségével a rendszer
automatikusan észlelni tudja a képernyő tájolását.
22
Forgatási szög beállítása
Forgassa el a monitort balra vagy jobbra a kívánt megtekintési szögbe (60˚).
23
A monitor be- és kikapcsolása
1. Csatlakoztassa a tápkábelt egy hálózati aljzatba.
2. Érintse meg a főkapcsoló gombot a monitor bekapcsolásához.
3. A monitor kikapcsolásához érintse meg ismét a főkapcsoló gombot.
MEGJEGYZÉS: A monitor mindenképpen fogyaszt valamennyi energiát, amíg a
tápkábel csatlakoztatva van a hálózati aljzathoz. Ha a monitort
hosszabb ideig nem használja, húzza ki a tápkábelt a hálózati
aljzatból.
24
Loading...
