Viewsonic VP2768A User Guide [fr]
VP2768a
TM
Écran
Manuel utilisateur
Modèle No. VS16814
P/N : VP2768a
Merci d'avoir choisi ViewSonic®
En tant que leader mondial de solutions visuelles, ViewSonic® se consacre à dépasser
les attentes du monde en matière d’évolution technologique, d’innovation et de
simplicité. Chez ViewSonic®, nous pensons que nos produits peuvent avoir un impact
positif dans le monde et nous sommes convaincus que le produit ViewSonic® que
vous avez choisi vous servira correctement.
Une fois de plus, merci d’avoir choisi ViewSonic® !
2
Précauons relaves à la sécurité
Veuillez lire les Précauons de sécurité qui suivent avant de commencer à uliser
l'appareil.
• Conservez ce guide d'utilisation dans un endroit sûr pour pouvoir vous y reporter
ultérieurement.
• Lisez tous les avertissements et suivez toutes les instructions.
• Asseyez-vous à au moins 45 cm (18") de l'appareil.
• Laissez un espace minimum de 10 cm (4") autour de l’appareil pour garantir une
ventilation adéquate.
• Placez l'appareil dans une zone bien ventilée. Ne palcez rien sur l'appareil qui
empêche la dissipation thermique.
• N’utilisez pas cet appareil près de l’eau. Pour réduire les risques d'incendie ou
d'électrocution, ne pas exposer l’appareil à l'humidité.
• Évitez d'exposer l'appareil au rayonnement direct du soleil ou à d'autres sources
de chaleur soutenues.
• N’installez pas l’appareil près d’une source de chaleur quelconque tel qu’un
radiateur, un convecteur, une cuisinière ou tout autre appareil susceptible de
produire de la chaleur (y-compris des amplificateurs), qui puisse augmenter la
température de l’appareil à des niveaux dangereux.
• Utilisez un chiffon doux et sec pour nettoyer l’extérieur du boîtier. Pour plus
d'informations, reportez-vous à la section « Entretien » sur page 35.
• Du gras peut s'accumuler sur l'écran lorsque vous le touchez. Pour nettoyer les
taches grasses sur l’écran, reportez-vous à « Entretien » section à la page 35.
• Ne touchez pas la surface de l'écran avec des objets pointus ou durs, cela
pourrait l'endommager.
• Lorsque vous déplacez l'appareil, veillez à ne pas le faire chuter et à ne pas le
cogner contre quoi que ce soit.
• Ne placez pas l’appareil sur une surface instable ou irrégulière. L'appareil peut
tomber et provoquer des blessures ou un dysfonctionnement.
• Ne placez aucun objet lourd sur l’appareil ni sur les câbles de connexion.
• Si de la fumée, un bruit anormal ou une odeur inhabituelle se manifeste,
éteignez immédiatement l'appareil et appelez votre revendeur ou ViewSonic®.
Il est dangereux de continuer à utiliser l'appareil.
• N’essayez jamais de contourner le dispositif de sécurité de la fiche polarisée ou
de mise à la terre. Une fiche polarisée comporte deux broches dont une plus
large que l'autre. Une fiche du type terre contient 2 broches normales et une
troisième pour la terre. La broche large ou la broche de terre sont pour votre
sécurité. Si la fiche n'entre pas dans votre prise, procurez-vous un adaptateur et
ne tentez pas de forcer la fiche dans la prise.
3
• Lors du branchement sur une prise de courant, NE retirez PAS la broche
de mise à la terre. Veuillez vous assurer que les broches de mise à la
terre ne sont JAMAIS RETIRÉES.
• Protégez le cordon d'alimentation de manière à ne pas risquer d’être
piétiné ni pincé, particulièrement au niveau de la prise électrique et
de la sortie de l’appareil. Assurez-vous que la prise de courant est aussi
proche que possible de l’appareil et dans un endroit accessible.
• Utilisez seulement les pièces/accessoires spécifiés par le fabricant.
• Si l'appareil est installé sur une table roulante, celle-ci doit être
déplacée avec soin afin d'éviter des accidents ou de faire tomber
l’appareil.
• Débrancher la fiche d’alimentation de la prise de courant si le produit
ne doit pas être utilisé pendant une longue période.
• Pour tout entretien, veuillez vous adresser à du personnel qualifié.
Faites toujours réparer l’appareil lorsqu’il est endommagé ou lorsque :
Le cordon d'alimentation ou la fiche sont endommagés.
Du liquide est renversé ou des objets tombent dans l'appareil
L’appareil est exposé à l'humidité
si l'appareil ne fonctionne pas normalement ou s'il a chuté
• REMARQUE : L’ÉCOUTE AU CASQUE / AUX ÉCOUTEURS À UN VOLUME ÉLEVÉ
PEUT CAUSER DES DOMMAGES AUDITIFS / DES PERTES D'AUDITION. Lorsque
vous utilisez un casque / des écouteurs, réglez le volume à un niveau approprié,
sous peine de provoquer des troubles de l'ouïe.
• REMARQUE : LE MONITEUR PEUT SURCHAUFFER ET S’ÉTEINDRE ! Si l'appareil
s'éteint automatiquement, veuillez rallumer votre moniteur. Après le
redémarrage, modifiez la résolution et la fréquence de rafraîchissement de votre
moniteur. Pour plus de détails, reportez-vous au guide d'utilisation de la carte
graphique.
4
Table des matières
Précautions relatives à la sécurité ............................... 3
Introduction ............................................................... 7
Contenu de la boîte ................................................................................................7
Présentation du produit .........................................................................................8
Configuration initiale ................................................... 9
Installation du socle ................................................................................................9
Montage mural ..................................................................................................... 11
Utilisation de la fente de sécurité.........................................................................13
Branchements ........................................................... 14
Branchement sur l’alimentation ........................................................................... 14
Branchement de périphériques externes ............................................................. 15
Branchement HDMI............................................................................................... 15
Branchement DisplayPort ..................................................................................... 16
DisplayPort/USB type-C MST Connexion en cascade ............................................ 17
Branchement USB ................................................................................................. 18
Connexion Ethernet .............................................................................................. 19
Utilisation du moniteur ............................................. 20
Réglage de l’angle de vision..................................................................................20
Réglage de la hauteur............................................................................................ 20
Réglage de l’angle d’inclinaison ............................................................................ 21
Réglage de l’orientation de l’écran (pivot du moniteur) ....................................... 21
Réglage de l’angle de pivotement ......................................................................... 23
Allumer et éteindre l’appareil ..............................................................................24

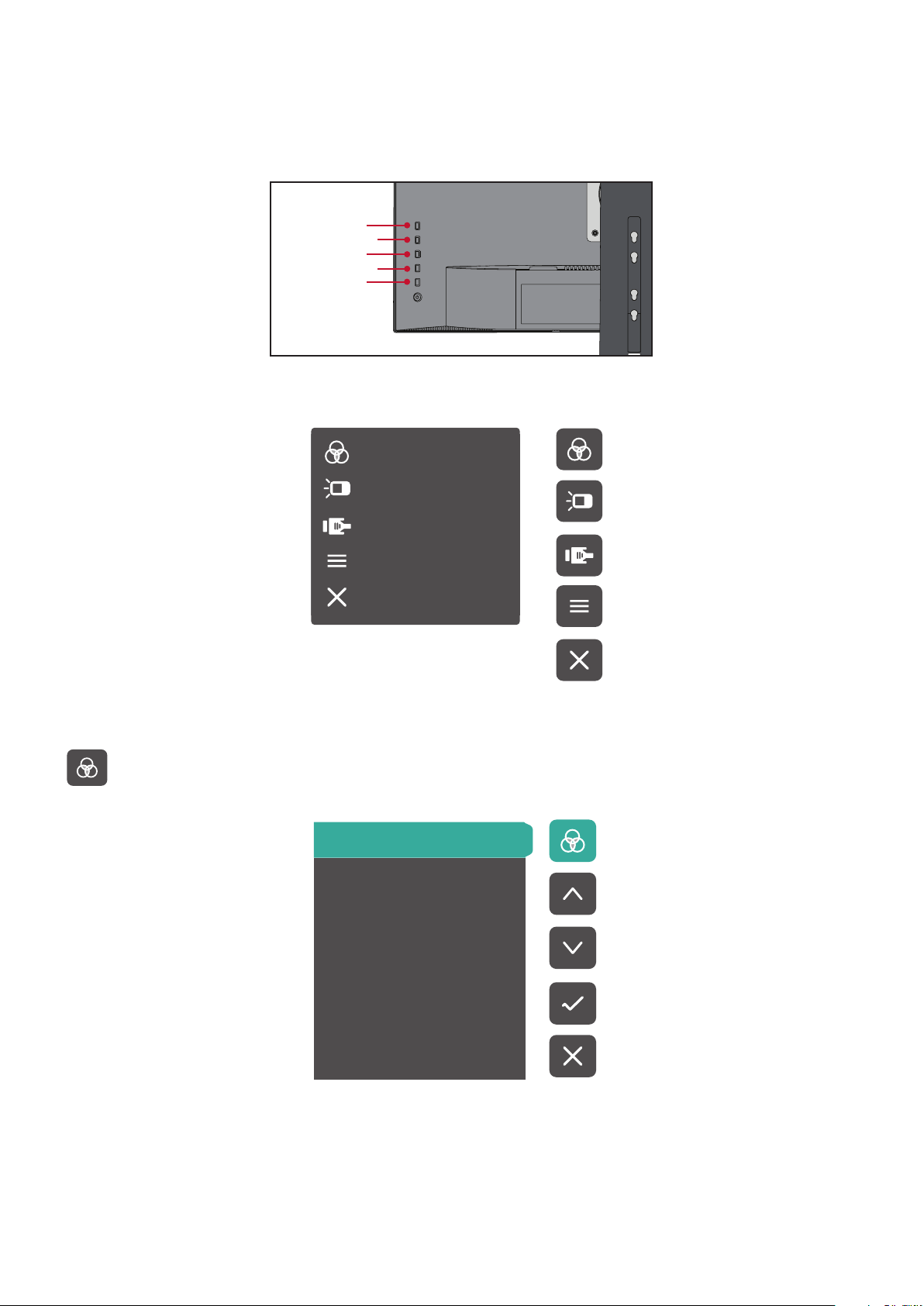

Utilisation des touches du panneau de commandes ............................................ 25
Menu rapide .......................................................................................................... 25
Touches de raccourcis ........................................................................................... 27
Configuration des paramètres .............................................................................. 29
Opérations générales ............................................................................................ 29
Arborescence du menu OSD ................................................................................. 32
Options de menu ................................................................................................... 39
5
Fonctionnalités et paramétrages avancés .................. 49
Auto Pivot (Pivotement automatique) .................................................................49
Colorbration+ .......................................................................................................50
Mode Cécité des couleurs ....................................................................................51
Mise à jour du firmware .......................................................................................52
Annexe ...................................................................... 53
Caractéristiques .................................................................................................... 53
Glossaire ............................................................................................................... 55
Dépannage............................................................................................................61
Maintenance.........................................................................................................63
Précautions générales ........................................................................................... 63
Nettoyage de l’écran ............................................................................................. 63
Nettoyage du boîtier ............................................................................................. 63
Clause de non-responsabilité ................................................................................ 63
Informations relatives à la règlementation et aux
services ..................................................................... 64
Informations de conformité .................................................................................64
Déclaration de conformité FCC ............................................................................. 64
Déclaration Industry Canada ................................................................................. 64
Conformité à la CE pour les pays européens ......................................................... 64
Déclaration de conformité RoHS2 ......................................................................... 65
Restrictions indiennes sur les substances dangereuses ........................................ 66
Mise au rebut en fin de vie du produit .................................................................. 66
Un moniteur certifié par Pantone® ......................................................................67
Informations de copyright .................................................................................... 68
Assistance client .................................................................................................... 69
Garantie limitée .................................................................................................... 70
6
Introduction
Contenu de la boîte
• Moniteur
• Cordon d’alimentation
• Câble vidéo
• Guide de démarrage rapide
REMARQUE : Le cordon d’alimentation et les câbles vidéo inclus dans votre
emballage peut différer selon votre pays. Veuillez contacter votre
revendeur régional pour plus d’informations.
7
Présentation du produit
Vue de devant
Vue de derrière
Écran d’achage
Bouton
d’alimentaon
HDMI 1 HDMI 2
1 2 2 3 4
AC IN 2. HDMI 3. DisplayPort In 4. USB Type C 5. DisplayPort Out
1.
in out
Type-C
5 6
7
8 9
6. Audio Out 7. USB Upstream 8. USB Downstream 9. LAN
REMARQUE : Pour plus d’informations sur les touches 1/2/3/4/5 et leurs
fonctions, reportez-vous à « Touches de raccourcis » à la page
26.
8
Configuration initiale
Cette section fournit des instructions détaillées pour la configuration de votre
moniteur.
Installation du socle
1. Placez le moniteur sur une surface plane et stable, avec l’écran dirigé vers le bas.
2. Alignez et reliez les deux (2) points du socle du support moniteur avec le pied du
support moniteur.
3. Utilisez la vis captive dans le socle du support moniteur et fixez-la au pied du
support moniteur.
9
4. Soulevez l’appareil en position verticale sur une surface plane et stable.
REMARQUE : Posez toujours l’appareil sur une surface plane et stable. Sinon,
l’appareil pourrait chuter et être endommagé et / ou provoquer
des blessures corporelles.
10
Montage mural
Reportez-vous au tableau ci-dessous pour connaître les dimensions standard des
kits de montage mural.
REMARQUE : Pour une utilisation avec un Support pour Fixation Murale certifié
UL uniquement. Pour vous procurer un kit de montage mural ou
une base d’ajustement de la hauteur, veuillez prendre contact
avec ViewSonic® ou avec votre revendeur local.
Chargement
maximal
14kg 100 x 100 mm 115 x 115 x 2,6 mm Ø 5mm
REMARQUE : Les kits de montage mural sont vendus séparément.
1. Éteignez l’appareil et débranchez tous les câbles.
2. Placez l’appareil sur une surface plane et stable, avec l’écran dirigé vers le bas.
3. Utilisez les quatre (4) vis fournies retenant le support sur le moniteur.
Modèle de
trou (L x H)
Patin d’interface
(L x H x P)
Trou du
patin
Caractéristiques et
quantités des vis
M4 x 10mm
4
4. Tirez légèrement vers le bas pour dégager les crochets. Puis retirez le support.
11
5. Fixez le support de montage aux trous de montage VESA au dos de l’appareil. Puis
fixez-le avec quatre (4) vis (M4 x 10 mm).
100 mm
100 mm
6. Suivez les instructions fournies avec le kit de montage mural pour fixer le
moniteur au mur.
12
Utilisation de la fente de sécurité
Pour éviter le vol de l’appareil, utilisez un dispositif de verrouillage pour fente de
sécurité afin de le solidariser avec un objet fixe.
De plus, fixer le moniteur à un mur ou à un objet fixe à l’aide d’un câble de sécurité
permet de supporter le poids du moniteur afin de l’empêcher de tomber.
L’exemple ci-dessous décrit l’installation du dispositif de verrouillage de fente de
sécurité attaché à une table.
13
Branchements
Cette section vous guide sur la façon de brancher le moniteur avec d’autres
équipements.
Branchement sur l’alimentation
1. Branchez l’adaptateur d’alimentation sur la prise ENTRÉE CC située à l’arrière de
l’appareil.
2. Branchez le cordon d’alimentation sur une prise de courant.
1
14
2
Branchement de périphériques externes
Branchement HDMI
Branchez une extrémité du câble HDMI au port HDMI du moniteur. Puis branchez
l’autre extrémité du câble au port HDMI de votre ordinateur.
REMARQUE : Le moniteur est équipé de un port HDMI 1.4.
HDMI 2HDMI 1
HDMI
15
Branchement DisplayPort
Branchez une extrémité du câble DisplayPort au port DisplayPort ou mini DP.
Puis branchez l’autre extrémité du câble au port DisplayPort ou mini DP de votre
ordinateur.
REMARQUE : Pour connecter le moniteur au port Thunderbold (v. 1&2) de
votre Mac, branchez l’extrémité mini DP du « câble mini DP vers
DisplayPort » dans la sortie Thunderbolt du Mac. Puis branchez
l’autre extrémité du câble au port DisplayPort de votre moniteur.
in
16
DisplayPort/USB type-C MST Connexion en cascade
Avec la prise en charge de DisplayPort/USB type-C Multi-Stream Transport (MST),
vous pouvez connecter jusqu’à quatre (4) moniteurs en cascade.
1. Raccordez une extrémité d’un câble DisplayPort/USB type-C au port de sortie
DisplayPort/USB type-C de votre ordinateur. Puis branchez l’autre extrémité du
câble au port d’entrée DisplayPort/USB type-C du moniteur.
2. Ulisez un autre câble DisplayPort pour connecter au port de sore DisplayPort
du premier moniteur. Puis branchez l’autre extrémité du câble au port d’entrée
DisplayPort du deuxième moniteur.
3. Répétez l’Étape 2 si nécessaire avec jusqu’à quatre (4) moniteurs.
REMARQUE : La compatibilité de votre carte graphique déterminera le nombre
de moniteurs possible.
Out
Ou
Or
Type-C Type-C
In
HDMI 1 HDMI 2
Out
Type-C
in out
In
Out
In
REMARQUE :
• La résolution maximale est de 1920 x 1080.
• DisplayPort 1.2 MST doit être activé dans le Setup Menu (Menu
Configuration) du menu OSD pour effectuer la connexion en cascade.
• Si la source d’entrée est changée à HDMI, DisplayPort 1.2 MST s’éteindra
automatiquement.
17
Branchement USB
Branchez une extrémité du câble USB au port USB du moniteur. Puis branchez
l’autre extrémité du câble à un port USB de votre ordinateur.
REMARQUE : Le moniteur prend en charge trois (3) types de ports USB. Lorsque
vous effectuez le(s) branchement(s), respectez les consignes
suivantes :
• Deux (2) ports USB Type A : Connexion pour vos périphériques Type A
(tels que dispositif de stockage, clavier, souris).
REMARQUE : Pour utiliser certains périphériques, assurez-vous
que votre ordinateur est également raccordé au port USB Type B
du moniteur.
• Un (1) port USB Type B : Branchez le câble USB de type B mâle (carré
à 2 coins coupés) sur ce port, puis branchez l’autre extrémité du câble
au port USB en aval de votre ordinateur.
• Un (1) port USB type C : Assurez-vous que votre périphérique avec une
sortie de type C et votre câble prennent en charge la transmission des
signaux vidéo.
Type-C
Type-C
REMARQUE : Il n’est pas nécessaire de connecter les trois types de ports USB en
même temps. Le scénario d’utilisation personnelle de l’utilisateur
déterminera quels ports USB seront utilisés, le cas échéant.
18
Connexion Ethernet
Connectez une extrémité de votre câble LAN (RJ45) au port LAN (RJ45) du moniteur.
Puis connectez l’autre extrémité à votre réseau.
Network
Ensuite, vous devez connecter votre ordinateur au moniteur avec :
• Connexion de type C :
Type-C
Type-C
Ou avec :
• HDMI et USB en amont • DisplayPort et USB en amont
in
19
Utilisation du moniteur
Réglage de l’angle de vision
Pour une visualisation optimale, vous pouvez régler l’angle de visualisation à l’aide
d’une des méthodes suivantes :
Réglage de la hauteur
Abaissez ou élevez le moniteur à la hauteur souhaitée (de 0 à 130 mm).
REMARQUE : Lors du réglage, enfoncez fermement le long du chemin de
réglage en tenant le moniteur à deux mains sur le côté.
20
Réglage de l’angle d’inclinaison
Inclinez le moniteur vers l’avant ou l’arrière jusqu’à l’angle de vue souhaité (de -5˚ à
21°).
REMARQUE : Lors du réglage, tenez fermement le support avec une main tout
en inclinant le moniteur vers l’avant ou l’arrière avec l’autre main.
Réglage de l’orientation de l’écran (pivot du moniteur)
1. Réglez la hauteur du moniteur à la position la plus haute. Puis inclinez le
moniteur vers l’arrière jusqu’à la position la plus inclinée.
21
2. Faites pivoter le moniteur de 90° dans le sens horaire ou anti-horaire de
l’orientation paysage à l’orientation portrait.
REMARQUE :
• Lors du réglage, assurez-vous de tenir fermement les deux côtés de votre
moniteur à deux mains et pivoter le moniteur de 90°.
• Avec l’application Auto Pivot, le système peut détecter automatiquement
l’orientation de l’écran.
22
Loading...
