VP2756-4K

Visning Användarguide

Modellnr VS18705

P/N: VP2756-4K

Tack för att du väljer ViewSonic®

ViewSonic® är en världsledande leverantör av visuella lösningar som strävar efter att överträffa världens förväntningar på teknisk utveckling, innovation och enkelhet. På ViewSonic® tror vi att våra produkter har potential att få en positiv inverkan i världen, och vi är övertygade om att ViewSonic®-produkten du har valt kommer att tjäna dig väl.

Återigen, tack för att du väljer ViewSonic®!

Säkerhetsåtgärder

Läs följande Säkerhetsåtgärder innan du börjar använda enheten.

• Förvara denna användarguide på ett säkert ställe för framtida referens.

• Läs alla varningar och följ alla instruktioner.

• Sitt minst 45 cm (18 tum) på avstånd från enheten.

• Tillåt ett fritt utrymme på minst 10 cm (4 tum) runt apparaten för att säkerställa

en korrekt ventilation.

• Placera enheten i ett välventilerat område. Placera inte något på enheten som

förhindrar värmeavledning.

• Använd inte enheten i närheten av vatten. För att minska risken för brand eller

elstöt, utsätt inte enheten för fukt.

• Undvik att utsätta enheten för direkt solljus eller andra värmekällor.

• Installera inte i närheten av värmekällor som element, värmekontakter, spisar

eller andra enheter (inklusive förstärkare) som kan öka enhetens temperatur till farliga nivåer.

• Använd en mjuk, torr trasa för att rengöra ytterhöljet. För mer information kan

du läsa avsnittet "Underhåll" i den här handboken.

• Undvik att vidröra skärmen eftersom fett kan samlas på skärmen om du rör den.

• Rör inte skärmens yta med skarpa eller hårda föremål, eftersom de kan skada

skärmen.

• Placera inte enheten på tyg eller annat material som kan placeras mellan

produkten och möblerna.

• Var försiktig så att du inte tappar eller stöter till enheten.

• Placera inte enheten på en ojämn eller instabil yta. Enheten kan falla och orsaka

personskada eller fel.

• Placera inga tunga föremål på enheten eller anslutningskabeln.

• Använd alltid skåp, stativ eller installationsmetoder som rekommenderas av

enhetens tillverkare.

• Använd alltid möbler som kan bära upp enheten på ett säkert sätt.

• Se alltid till att enheten inte står över kanten på möblerna under den.

• Placera inte enheten på höga möbler, till exempel skåp eller bokhyllor, utan att

både möblerna och enheten förankras på ett lämpligt sätt.

• Lär alltid barnen om farorna med att klättra på möbler för att nå enheten eller

tillhörande utrustning.

• Placera inte skärmen där barn sannolikt kommer att vistas.

• Placera inte föremål som kan locka barn att klättra upp, till exempel leksaker och

fjärrkontroller, ovanpå enheten eller på möbler som produkten är placerad på.

• Om rök, ett onormalt ljud eller en märklig lukt uppstår, stäng genast av enheten

och ring din återförsäljare eller ViewSonic®. Det är farligt att fortsätta använda enheten.

• Försök inte kringgå säkerhetsbestämmelserna i polariserad kontakt eller

jordningskontakt. En polariserad kontakt har två blad där det ena är bredare än det andra. En jordningskontakt har två blad och en tredje jordningsspets. Det breda bladet och den tredje spetsen är för din säkerhet. Om kontakten inte passar in i uttaget, använd en adapter och försök inte tvinga in kontakten i uttaget.

• Vid anslutning till ett eluttag, ta inte ut jordningsspetsen. Se till att

jordningsspetsar aldrig tas bort.

• Dra och hantera alltid sladdar och kablar som är anslutna till din enhet så att

ingen kan snubbla över dem, dra eller ta tag i dem.

• Skydda elsladden så att den inte blir trampad på eller klämd, särskilt vid

kontakten och vid den punkt där den kommer ut från utrustningen. Se till att eluttaget finns nära utrustningen så att den är lättillgänglig.

• Koppla ur strömkontakten från vägguttaget om enheten inte används under en

längre tid.

• Bekräfta distributionssystemet som är installerat i byggnaden. Systemet borde ha

en strömbrytare som är märkt med 120/240V, 20A.

• Använd endast tillbehör, som vagnar, stativ, ställningar, fästen eller bord som

anges av tillverkaren.

• När en vagn används, var försiktig när du flyttar vagnen/utrustningen

för att undvika personkador från omkullvältning.

• Överlåt all service till kvalificerad servicepersonal. Service behövs när enheten

skadas på något sätt, till exempel:

 om nätkabeln eller kontakten är skadad.  om vätska spills på eller om föremål faller in i enheten.  om enheten utsätts för regn eller fukt.  om enheten inte fungerar normalt eller har blivit tappad.

• När du använder hörsnäcka/hörlurar, justera volymen till lämplig nivå, annars kan

hörselskador uppstå.

• Sätt fast skärmen på en vägg eller ett fast föremål med sladdar eller andra

fasthållningsanordningar för att stödja skärmens vikt och förhindra att skärmen välter.

Hålmönster

(B x H)

100 x 100 mm 115 x 115 x 2,6 mm Ø 5 mm

Gränssnisdyna

(B x H x D)

Dynhål Skruvspecikaon och antal

M4 x 10 m

4 stycken

VESA väggmonteringshål

VESA wall mounng hole

OBS!

• Fasthållningsanordning/sladd bör kunna motstå en kraft på 100 N.

• Se till att sladden är utsträckt och rak. Enhetens baksida ska vara vänd mot

väggen för att säkerställa att enheten inte kan vältas på grund av yttre kraft.

• Se till att skärmen inte kan vältas på grund av yttre kraft i enhetens höjd

eller rotationsvinkel.

• Om den befintliga bildskärmen ska behållas och flyttas bör samma överväganden

som ovan tillämpas.

Innehåll

Säkerhetsåtgärder ....................................................... 3

Introduktion ............................................................... 8

Paketets innehåll ....................................................................................................8

Produktöversikt ......................................................................................................9

Första installation ..................................................... 10

Installera stativet .................................................................................................. 10

Väggmontering .....................................................................................................12

Använda Kensingtonlåset .....................................................................................14

Göra anslutningar ...................................................... 15

Anslutning till ström .............................................................................................15

Ansluta externa enheter ....................................................................................... 16

HDMI-anslutning ................................................................................................... 16

DisplayPort-anslutning .......................................................................................... 17

USB-anslutning ...................................................................................................... 18

Använda skärmen ..................................................... 19

Justera visningsvinkeln .........................................................................................19

Höjdjustering ......................................................................................................... 19

Justering av lutningsvinkeln .................................................................................. 20

Inställning av skärmorientering (skärmrotation) .................................................. 20

Vridvinkeljustering ................................................................................................ 22

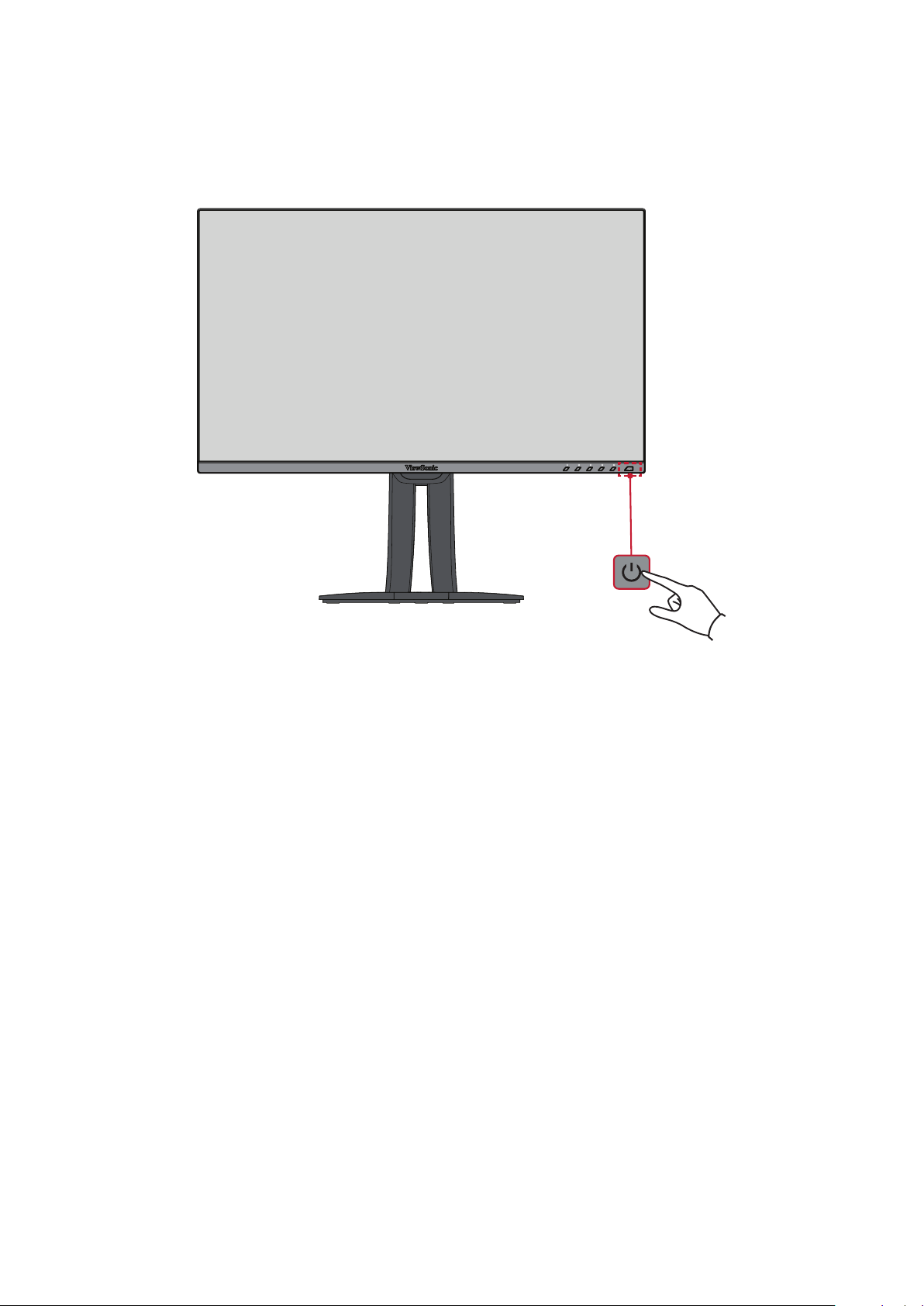

Slår på/stänga av enheten .................................................................................... 23

Använda knapparna på kontrollpanelen ..............................................................24

Quick Menu (Snabbmeny) ..................................................................................... 24

Snabbtangenter ..................................................................................................... 26

Konfigurera inställningarna ..................................................................................28

Allmänna funktioner ............................................................................................. 28

OSD-menyträd ....................................................................................................... 31

Menu Options (Menyalternativ) ........................................................................... 37

Avancerade funktioner och inställningar ................... 48

Auto Pivot (Automatisk vridning) .........................................................................48

Colorbration+ .......................................................................................................49

Color Blindness Mode ...........................................................................................50

Uppdatering av fast programvara ........................................................................51

Bilaga ........................................................................ 52

Specifikationer ...................................................................................................... 52

Ordlista .................................................................................................................55

Felsökning ............................................................................................................. 60

Underhåll .............................................................................................................. 63

Allmänna försiktighetsåtgärder ............................................................................. 63

Rengöra skärmen .................................................................................................. 63

Rengöra höljet ....................................................................................................... 63

Ansvarsfriskrivning ................................................................................................ 63

Information om regler och service ............................. 64

Information om överensstämmelse .....................................................................64

Uttalande gällande FCC-efterlevnad ..................................................................... 64

Uttalande från Industry Canada ............................................................................ 64

CE-överensstämmelse för europeiska länder ....................................................... 65

Uttalande om överensstämmelse med RoHS2 ...................................................... 65

Indisk begränsning av farliga ämnen ..................................................................... 66

Avfallshantering vid slutet av produkens livscykel ................................................ 66

Information om upphovsrätt ................................................................................ 67

Kundservice ........................................................................................................... 68

Begränsad garanti ................................................................................................. 69

Introduktion

Paketets innehåll

• Skärm

• Nätsladd

• Videokabel

• Snabbstartsguide

OBS! Nätsladden och videokabeln som ingår i paketet kan variera beroende på

ditt land. Kontakta din lokala återförsäljare för mer information.

Produktöversikt

Frontvy

Strömknapp

Bildskärm

Bakre vy

Kensingtonlås

HDMI 2HDMI 1

Type-C

1 22 3 4

5 6 6

1. AC IN-uttag 2. HDMI 3. DisplayPort

4. USB Type C 5. USB Upstream 6. USB Downstream

OBS! För mer information om knappen 1/2/3/4/5 och dess funktioner kan du

läsa “Snabbtangenter” på sidan 26.

Första installation

Det här avsnittet innehåller detaljerade anvisningar om hur du installerar bildskärmen.

Installera stativet

1. Placera skärmen på en plan, stabil yta, med skärmen vänd nedåt.

2. Passa in och anslut de två (2) punkterna på skärmens bas med skärmens stativ.

3. Använd den infångade skruven i skärmens bas och fäst den på skärmens stativ.

4. Lyft enheten i upprätt läge på en plan, stabil yta.

OBS! Placera alltid enheten på en plan, stabil yta. Underlåtenhet att göra detta

kan leda till att enheten faller och skadar enheten och/eller orsakar personskada.

Väggmontering

Se tabellen nedan för standarddimensioner för väggmonteringssatser.

OBS! Får endast användas med UL-listat väggmonteringsfäste För införskaffning

av en väggmonteringssats eller fot för höjdjustering, kontakta ViewSonic® eller en lokal återförsäljare.

Maximal

belastning

14kg 100 x 100 mm 115 x 115 x 2,6 mm Ø 5 mm

OBS! Väggmonteringssatser säljs separat.

1. Stäng av enheten och koppla bort alla kablar.

2. Placera enheten på en plan, stabil yta, med skärmen vänd nedåt.

3. Ta bort de fyra (4) skruvarna som håller fast stativet till skärmen.

Hålmönster

(B x H)

Gränssnittsdyna

(B x H x D)

Dynhål

Skruvspecifikation och

M4 x 10 mm

antal

4 stycken

4. Dra lätt neråt för att lossa krokarna. Ta sedan bort stativet.

5. Sätt fast monteringsfästet i VESA-monteringshålen på baksidan av enheten. Sätt

sedan fast det med fyra (4) skruvar (M4 x 10 mm).

100 mm

6. Följ anvisningarna som medföljer väggmonteringssatsen för att montera

bildskärmen på väggen.

Använda Kensingtonlåset

För att förhindra att enheten blir stulen, använd ett Kensingtonlås för att sätt fast enheten till ett fast föremål.

Nedan följer ett exempel på hur du ställer in ett Kensingtonlås på ett bord.

Göra anslutningar

I det här avsnittet beskrivs hur du ansluter bildskärmen med annan utrustning.

Anslutning till ström

1. Anslut nätadaptern till AC IN-uttaget på baksidan av enheten.

2. Anslut nätkabeln till ett vägguttag.

Ansluta externa enheter

HDMI-anslutning

Anslut ena änden av en HDMI-kabel till HDMI-porten på skärmen. Anslut sedan den andra änden av kabeln till datorns HDMI-port.

OBS! Skärmen är utrustad med två HDMI 2.0-portar.

HDMI 2HDMI 1

HDMI

DisplayPort-anslutning

Anslut ena änden av DisplayPort-kabeln till DisplayPort eller mini DP-porten. Anslut därefter den andra änden av kabeln till DisplayPort eller mini DP-porten på datorn.

OBS! För att ansluta bildskärmen till Thunderbolt-porten (v. 1 och 2) på din

Mac, anslut mini DP-änden på "mini DP till DisplayPort-kabeln" till Thunderbolt-uttaget på din Mac. Anslut sedan den andra änden av kabeln till skärmens DisplayPort.

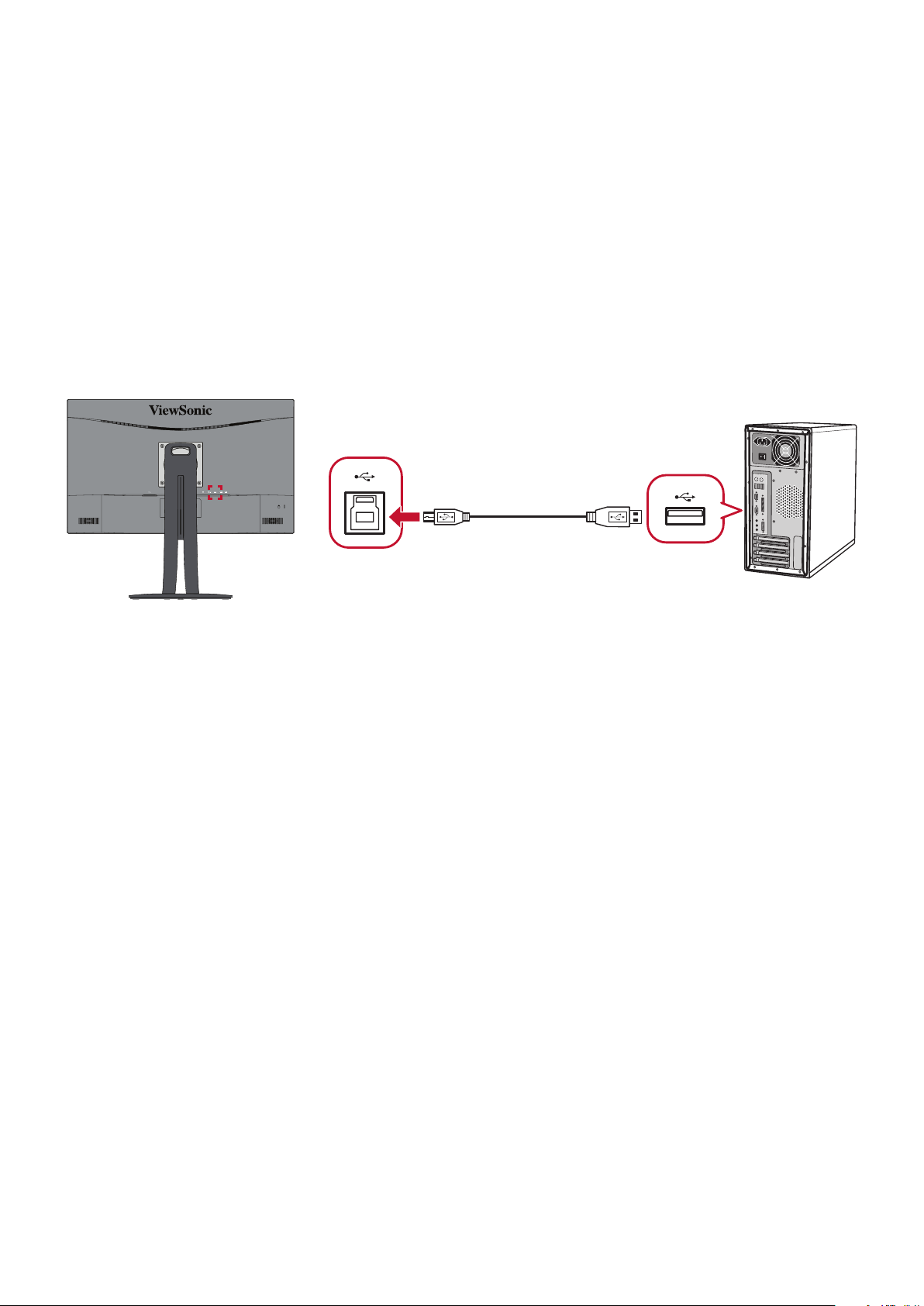

USB-anslutning

Anslut ena änden av en USB-kabel till skärmens USB-port. Anslut sedan den andra änden av kabeln till datorns USB-port.

OBS! Skärmen stöder tre (3) typer av USB-portar. Vid anslutning ska du följa

följande riktlinjer.

• Två (2) USB-portar typ A: Anslutning för typ A kringutrustning (dvs. lagringsenhet, tangentbord, mus).

 OBS! För att använda viss kringutrustning, se till att din dator är

ansluten till skärmens USB typ B-port.

• En (1) USB-port typ B: Anslut USB-kabel typ B (fyrkantig med 2 snitthörn) till den här porten och anslut sedan den andra änden av kabeln till datorns USB-nedströmsport.

• En (1) USB-port typ C: Kontrollera att din typ C-utdataenhet och kabel stödjer videosignalöverföring.

Type-C

OBS! Det är inte nödvändigt att ansluta till alla tre typer av USB-portar

samtidigt. Användarens personliga användningsbehov avgör vilka, om några, USB-portar som används.

Använda skärmen

Justera visningsvinkeln

För optimal visning kan du justera visningsvinkeln med en av följande metoder:

Höjdjustering

Sänk eller höj skärmen till önskad höjd (0 till 130 mm).

OBS! Vid justering tryck ordentligt utmed justeringsspåret samtidigt som du

håller skärmen med båda händerna på sidorna.

Justering av lutningsvinkeln

Luta skärmen framåt eller bakåt till önskad visningsvinkel (-5˚ till 21˚).

OBS! Håll stativet stilla med en hand medan du lutar skärmen framåt eller

bakåt med den andra handen.

Inställning av skärmorientering (skärmrotation)

1. Ställ in skärmens höjd till det högsta läget. Luta sedan skärmen bakåt till dess

fullständiga lutningsläge.

2. Vrid skärmen 90 ° medurs eller moturs från liggande till stående läge.
