VP2468a
TM
Monitor
Vodič za korisnike
Br. modela VS16475
P/N: VP2468a
Hvala što ste izabrali ViewSonic®
Kao vodeći svetski dobavljač vizuelnih rešenja, ViewSonic® je posvećen nadmašivanju
svetskih očekivanja po pitanju tehnološke evolucije, inovacije i jednostavnosti. Mi
u kompaniji ViewSonic® verujemo da naši proizvodi imaju potencijal da naprave
pozitivan uticaj u svetu i uvereni smo da će vam odabrani ViewSonic® proizvod dobro
služiti.
Još jednom, hvala što ste izabrali ViewSonic®!
2
Bezbednosne mere opreza
Pročitajte sledeće Bezbednosne mere opreza pre nego što počnete da koriste
uređaj.
• Držite ovaj vodič za korisnike na bezbednom mestu za kasniju referencu.
• Pročitajte sva upozorenja i sledite sva uputstva.
• Sedite najmanje 18" (45 cm) udaljeni od uređaja.
• Ostavite najmanje 4" (10 cm) razmaka oko uređaja da biste obezbedili
odgovarajuću ventilaciju.
• Postavite uređaj na mesto sa dobrom ventilacijom. Ne stavljajte na uređaj ništa
što sprečava rasipanje toplote.
• Ne koristite uređaj u blizini vode. Da biste smanjili rizik od strujnog udara, ne
izlažite uređaj vlazi.
• Izbegavajte izlaganje uređaja direktnoj sunčevoj svetlosti ili drugim izvorima
neprekidne toplote.
• Ne instalirajte blizu izvora toplote kao što su radijatori, registri toplote, šporeti
i drugi uređaji (uključujući pojačavače) koji mogu da povećaju temperaturu
uređaja do rizičnih nivoa.
• Koristite meku, suvu krpu za čišćenje spoljnog kućišta. Za više informacija
pogledajte odeljak „Maintenance“ (Održavanje) na stranici stranica 33.
• Ulje može da se skupi na ekranu dok ga dodirujete. Da biste obrisali masne tačke
na ekranu, pogledajte „Održavanje“ na stranici 33.
• Ne dodirujte površinu ekrana oštrim ili tvrdim predmetima, jer tako možete da
oštetite ekran.
• Kada pomerate uređaj, budite pažljivi da ga ne ispustite i ne udarite o nešto.
• Ne stavljajte uređaj na neravnu ili nestabilnu površinu. Uređaj može da padne,
što može da dovede do povrede ili kvara.
• Ne stavljajte teške predmete na uređaj ili kable za povezivanje.
• Ako su prisutni dim ili neobičan miris, smesta isključite uređaj i pozovite svog
prodavca ili ViewSonic®. Opasno bi bilo da nastavite da koristite uređaj.
• Ne pokušavajte da zaobiđete bezbednosne odredbe polarizovanog ili uzemljenog
utikača. Polarizovani utikač poseduje dve oštrice, od kojih je jedna šira od druge.
Uzemljeni utikač poseduje dve oštrice i treći krak za uzemljenje. Široka oštrica i
treći krak su prisutni radi vaše bezbednosti. Ako utikač ne odgovara vašoj utičnici,
nabavite adapter i ne pokušavajte na silu da ugurate utikač u utičnicu.
3
• Kada priključujete u strujnu utičnicu, NEMOJTE uklanjati krak za
uzemljenje. Postarajte se da kraci za uzemljenje NIKAD NE BUDU
UKLONJENI.
• Zaštitite kabl za napajanje od uvrtanja ili priklještenja, naročito kod
utikača i na mestu na kojem izlazi iz opreme. Postarajte se da strujna
utičnica bude u blizini opreme tako da je lako dostupna.
• Koristite isključivo dodatke/pribor koje je naveo proizvođač.
• Kada koristite kolica, koristite ih pažljivo prilikom zajedničkog
pomeranja kolica i opreme kako biste izbegli povredu usled prevrtanja.
• Isključite utikač za napajanje iz AC utičnice ako se uređaj ne koristi duži
vremenski period.
• Svako servisiranje prepustite obučenom servisnom osoblju. Servisiranje
će biti neophodno kada je uređaj oštećen na bilo koji način, na primer:
ako su kabl ili utikač izvora napajanja oštećeni
ako je tečnost prosuta ili predmeti padnu na uređaj
ako je uređaj izložen vlazi
ako uređaj ne radi normalno ili je ispušten
• NAPOMENA: SLUŠANJE PREKO SLUŠALICA PRI VISOKOJ JAČINI ZVUKA DUŽI
VREMENSKI PERIOD MOŽE DA IZAZOVE OŠTEĆENJE ILI GUBITAK SLUHA.
Kada koristite slušalice, podesite jačinu zvuka na odgovarajući nivo kako
ne bi došlo do oštećenja sluha.
• NAPOMENA: MONITOR MOŽE DA SE PREGREJE I ISKLJUČI! Ako se uređaj
automatski isključi, ponovo uključite monitor. Nakon ponovnog pokretanja,
proverite rezoluciju u učestalost osvežavanja monitora. Detalje potražite u
vodiču za korisnike grafičke kartice.
4
Sadržaj
Bezbednosne mere opreza .......................................... 3
Uvod ........................................................................... 7
Sadržaj pakovanja ................................................................................................... 7
Pregled proizvoda ................................................................................................... 8
Početno podešavanje .................................................. 9
Instaliranje postolja ................................................................................................9
Montiranje na zid .................................................................................................11
Korišćenje bezbednosnog otvora .........................................................................13
Uspostavljanje veza ................................................... 14
Povezivanje sa napajanjem...................................................................................14
Povezivanje spoljnih uređaja ................................................................................ 15
HDMI veza ............................................................................................................. 15
DisplayPort veza .................................................................................................... 16
DisplayPort/USB tip C MST veza dejzi lanca .......................................................... 17
USB veza ................................................................................................................ 18
Ethernet veza ........................................................................................................ 19
Audio veza ............................................................................................................. 20
Korišćenje monitora .................................................. 21
Podešavanje ugla gledanja ...................................................................................21
Podešavanje visine ................................................................................................ 21
Podešavanje ugla nagnutosti ................................................................................ 22
Podešavanje orijentacije ekrana (pivotiranje monitora) ....................................... 22
Podešavanje ugla obrta ......................................................................................... 24
Uključivanje/isključivanje uređaja ........................................................................25
Korišćenje tastera kontrolne table .......................................................................26
Brzi meni ............................................................................................................... 26
Namenski tasteri ................................................................................................... 28
Konfigurisanje podešavanja ..................................................................................30
Opšte radnje .......................................................................................................... 30
Stablo OSD menija ................................................................................................. 33
Opcije menija ........................................................................................................ 40
5
Napredne funkcije i podešavanja ............................... 50
Auto Pivot (Automatski pivot) ..............................................................................50
Colorbration+ .......................................................................................................51
Color Blindness Mode (Režim slepila za boje) ......................................................52
Ažuriranje firmvera ............................................................................................... 53
Dodatak .................................................................... 54
Specifikacije .......................................................................................................... 54
Rečnik ...................................................................................................................56
Rešavanje problema .............................................................................................62
Održavanje ............................................................................................................64
Opšte mere opreza ................................................................................................ 64
Čišćenje ekrana ..................................................................................................... 64
Čišćenje kućišta ..................................................................................................... 64
Odricanje od odgovornosti .................................................................................... 64
Regulatorne i servisne informacije............................. 65
Informacije o saglasnosti ...................................................................................... 65
FCC izjava o saglasnosti ......................................................................................... 65
Izjava kanadske industrije ..................................................................................... 65
CE saglasnost za evropske države ......................................................................... 65
Izjava o saglasnosti sa RoHS2 pravilima ................................................................ 66
Indijsko ograničenje u vezi sa opasnim supstancama ........................................... 67
Odbacivanje proizvoda na kraju njegovog životnog veka ..................................... 67
Pantone® validirani monitor ................................................................................. 68
Informacije o autorskim pravima .........................................................................69
Podrška za kupce ................................................................................................... 70
Ograničena garancija ............................................................................................. 71
6
Uvod
Sadržaj pakovanja
• Monitor
• Kabl za napajanje
• Video kabl
• Vodič za brzi početak
NAPOMENA: Kabl za napajanje i video kablovi uključeni u pakovanju mogu da
se razlikuju u zavisnosti od zemlje. Obratite se lokalnom prodavcu
za više informacija.
7

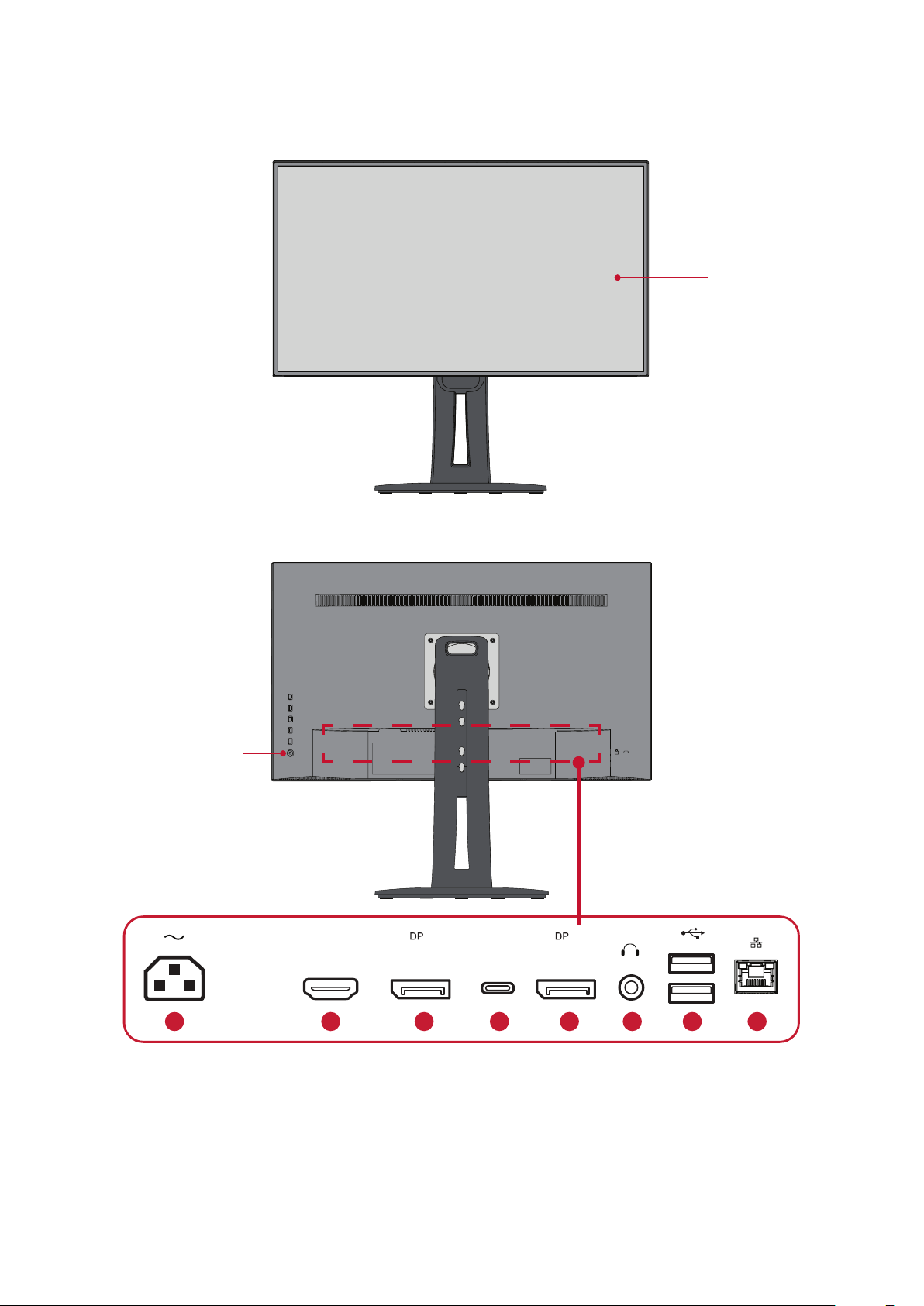

Pregled proizvoda
Pogled spreda
Pogled otpozadi
Ekran
Dugme za napajanje
HDMI
1 2 3 4
in
Type-C
out
5 6
7
8
1. AC IN 2. HDMI 3. DisplayPort In 4. USB Type C 5. DisplayPort Out
6. Audio Out 7. USB Downstream 8. LAN
NAPOMENA: Više informacija o tasteru 1/2/3/4/5 i njegovim funkcijama
potražite u „Namenski tasteri“ na stranici 26.
8
Početno podešavanje
Ovaj odeljak pruža detaljna uputstva za podešavanje monitora.
Instaliranje postolja
1. Postavite monitor na ravnu, stabilnu površinu, s ekranom okrenutim nadole.
2. Poravnajte i povežite dve (2) tačke na osnovi postolja monitora s vratom postolja
monitora.
3. Upotrebite obuhvaćeni vijak u osnovi postolja monitora i pričvrstite ga za vrat
postolja monitora.
9
4. Podignite uređaj u uspravan položaj na ravnu, stabilnu površinu.
NAPOMENA: Uvek stavite uređaj na ravnu, stabilnu površinu. Ako to ne uradite,
uređaj može da padne i ošteti se ili može da dođe do lične
povrede.
10
Montiranje na zid
Standardne dimenzije kompleta za montiranje na zid potražite u tabeli u nastavku.
NAPOMENA: Za korišćenje isključivo sa UL navedenim držačima za montiranje
na zidu. Da biste nabavili komplet za montiranje na zidu ili osnovu
za podešavanje visine, kontaktirajte ViewSonic® ili svog lokalnog
prodavca.
Maksimalno
opterećenje
14 kg
NAPOMENA: Kompleti za montiranje na zid se prodaju odvojeno.
1. Isključite uređaj i isključite sve kablove.
2. Postavite uređaj na ravnu, stabilnu površinu, s ekranom okrenutim nadole.
3. Uklonite četiri (4) vijka koji učvršćuju postolje na monitoru.
Šablon otvora
(Š · V)
100 mm × 100
mm
Podloga interfejsa
(Š × V × D)
115 x 115 x 2.6 mm Ø 5 mm
Otvor
podloge
Specifikacija i količina
vijaka
M4 x 10mm
4 komada
4. Blago povucite nadole da biste oslobodili zakačaljke. Zatim uklonite postolje.
11

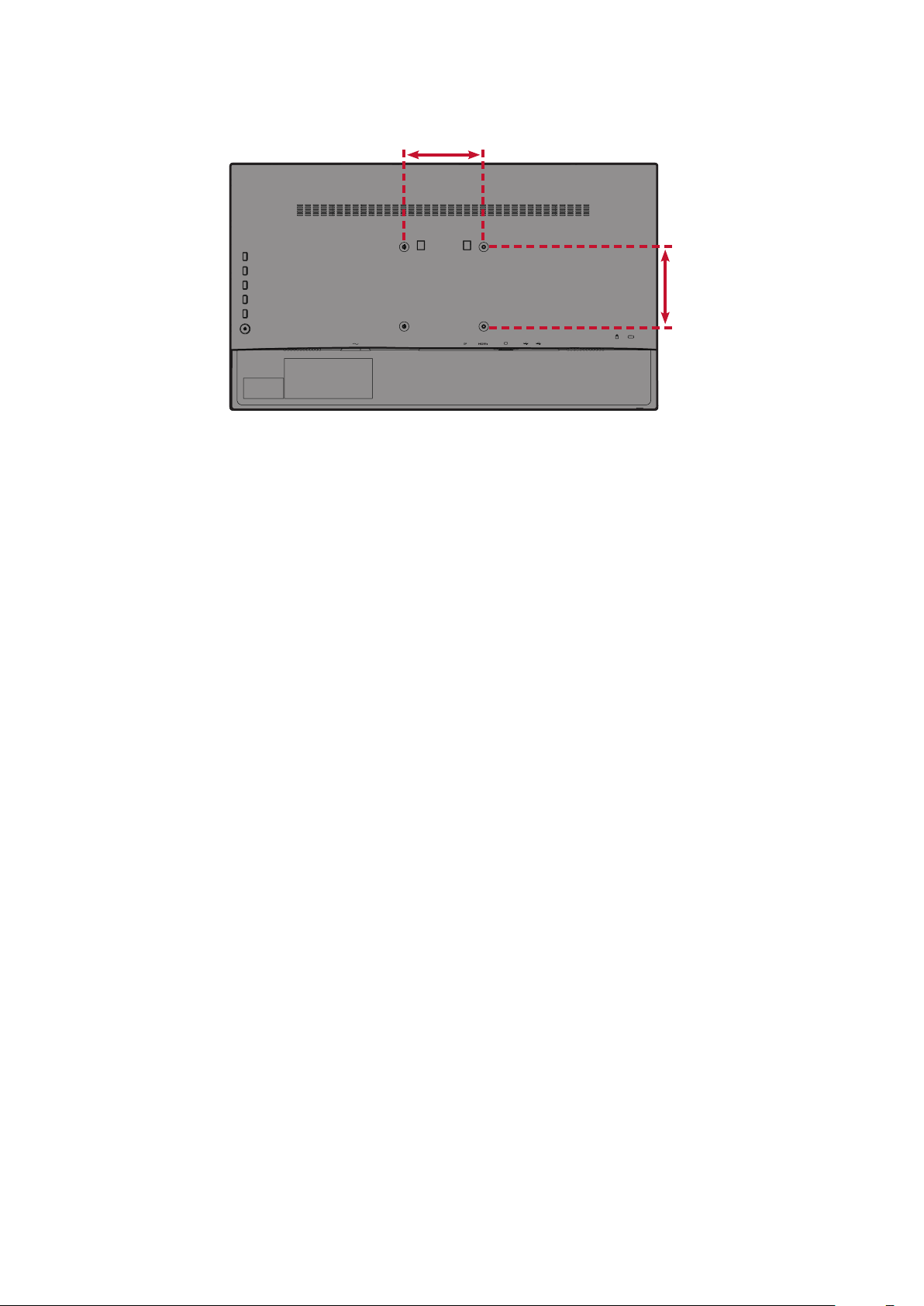

5. Spojte držač za montiranje sa VESA otvorima za montiranje na poleđini uređaja.
Zatim ga pričvrstite pomoću četiri (4) vijka (M4 · 10 mm).
100 mm
100 mm
6. Sledite uputstva priložena uz komplet za montiranje na zid da biste montirali
monitor.
12
Korišćenje bezbednosnog otvora
Da biste sprečili krađu uređaja, koristite uređaj za zaključavanje bezbednosnog
otvora da biste pričvrstili uređaj za nepomičan predmet.
Pored toga, pričvršćivanje monitora na zid ili uz nepomični objekat pomoću
sigurnosnog kabla može da pomogne da se monitor učvrsti kako bi se sprečilo
njegovo prevrtanje.
U nastavku se nalazi primer postavljanja uređaja za zaključavanje bezbednosnog
otvora na sto.
13
Uspostavljanje veza
Ovaj odeljak vas provodi kroz povezivanje monitora sa drugom opremom.

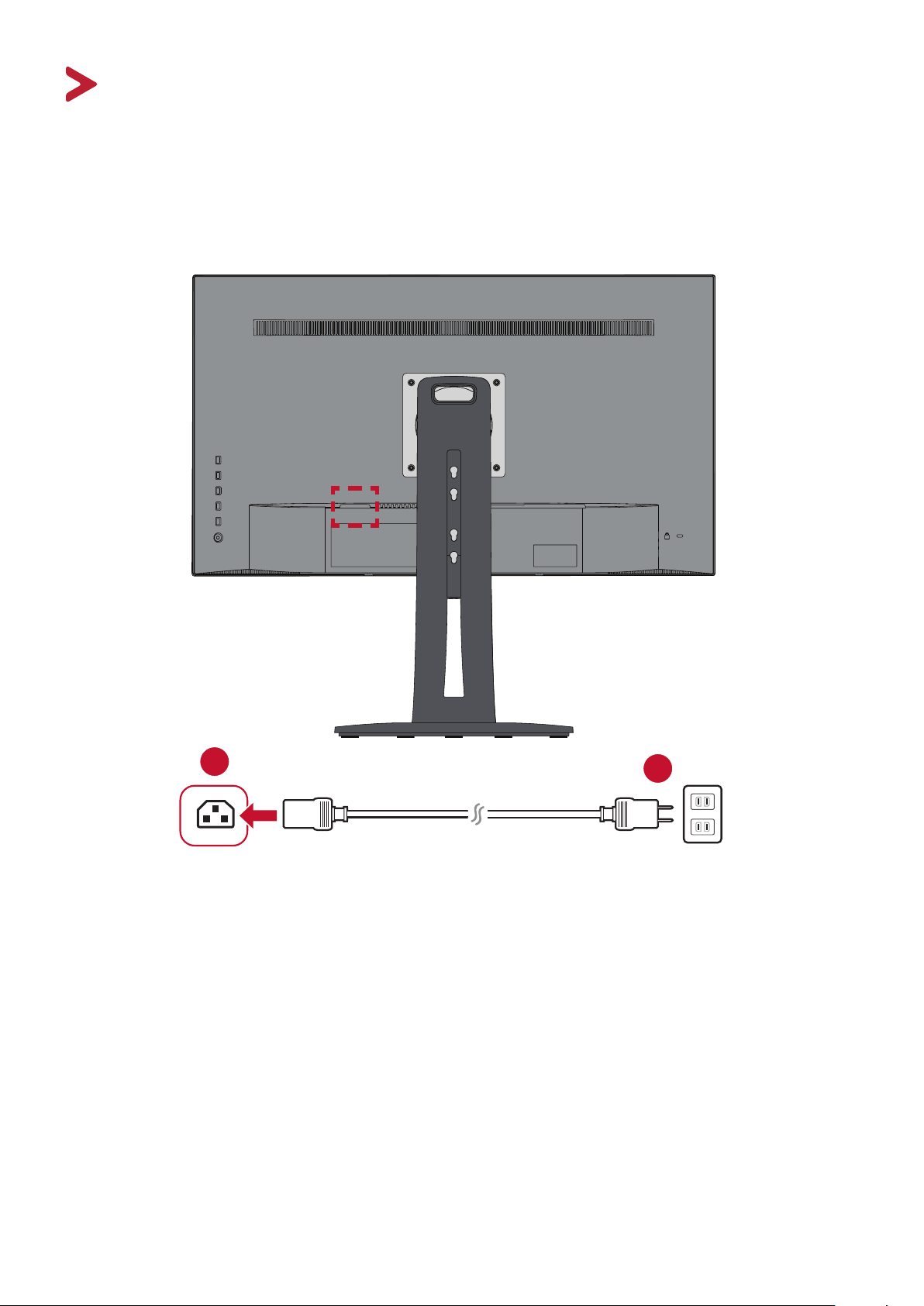

Povezivanje sa napajanjem
1. Priključite adapter za napajanje u AC IN utičnicu na poleđini uređaja.
2. Priključite utikač kabla za napajanje u strujnu utičnicu.
1
2
14
Povezivanje spoljnih uređaja
HDMI veza
Priključite jedan kraj HDMI kabla u HDMI port na monitoru. Zatim priključite drugi
kraj kabla u HDMI port na računaru.
NAPOMENA: Monitor je opremljen sa jedan HDMI 1.4 port.
HDMI
HDMI
15
DisplayPort veza
Priključite jedan kraj DisplayPort kabla u DisplayPort ili mini DP port. Zatim
priključite drugi kraj kabla u DisplayPort ili mini DP port na računaru.
NAPOMENA: Da biste povezali monitor sa Thunderbolt portom (v. 1 i 2) na
Macu, priključite mini DP kraj „mini DP na DisplayPort kabla” u
Thunderbolt izlaz na Macu. Zatim priključite drugi kraj kabla u
DisplayPort na monitoru.
in
16
DisplayPort/USB tip C MST veza dejzi lanca
Pomoću podrške za DisplayPort/USB tip C Multi-Stream Transport (MST), možete
da povežete u dejzi lanac najviše četiri (4) monitora.
1. Povežite jedan kraj kabla DisplayPort/USB tip C sa izlaznim portom DisplayPort/
USB tip C na vašem računaru. Zatim priključite drugi kraj kabla u ulazni port
DisplayPort/USB tip C monitora.
2. Koriste drugi kabl DisplayPort za povezivanje sa izlaznim portom DisplayPort
prvog monitora. Zam priključite drugi kraj kabla u ulazni port DisplayPort na
drugom monitoru.
3. Ponovite Korak 2 po potrebi s najviše čeri (4) monitora.
NAPOMENA: Kompatibilnost vaše grafičke kartice će odrediti broj monitora.
Out
ili
Or
Type-C Type-C
In
Type-C
HDMI
Out
in out
In
Out
In
NAPOMENA:
• Maksimalna rezolucija je 1920 x 1080.
• DisplayPort 1.2 MST mora biti uključen u Setup Menu (Meniju
podešavanja) u meniju prikaza na ekranu da biste izvršili povezivanje u
dejzi lanac.
• Ako se izvor ulaza promeni na HDMI, DisplayPort 1.2 MST će se automatski
isključiti.
17

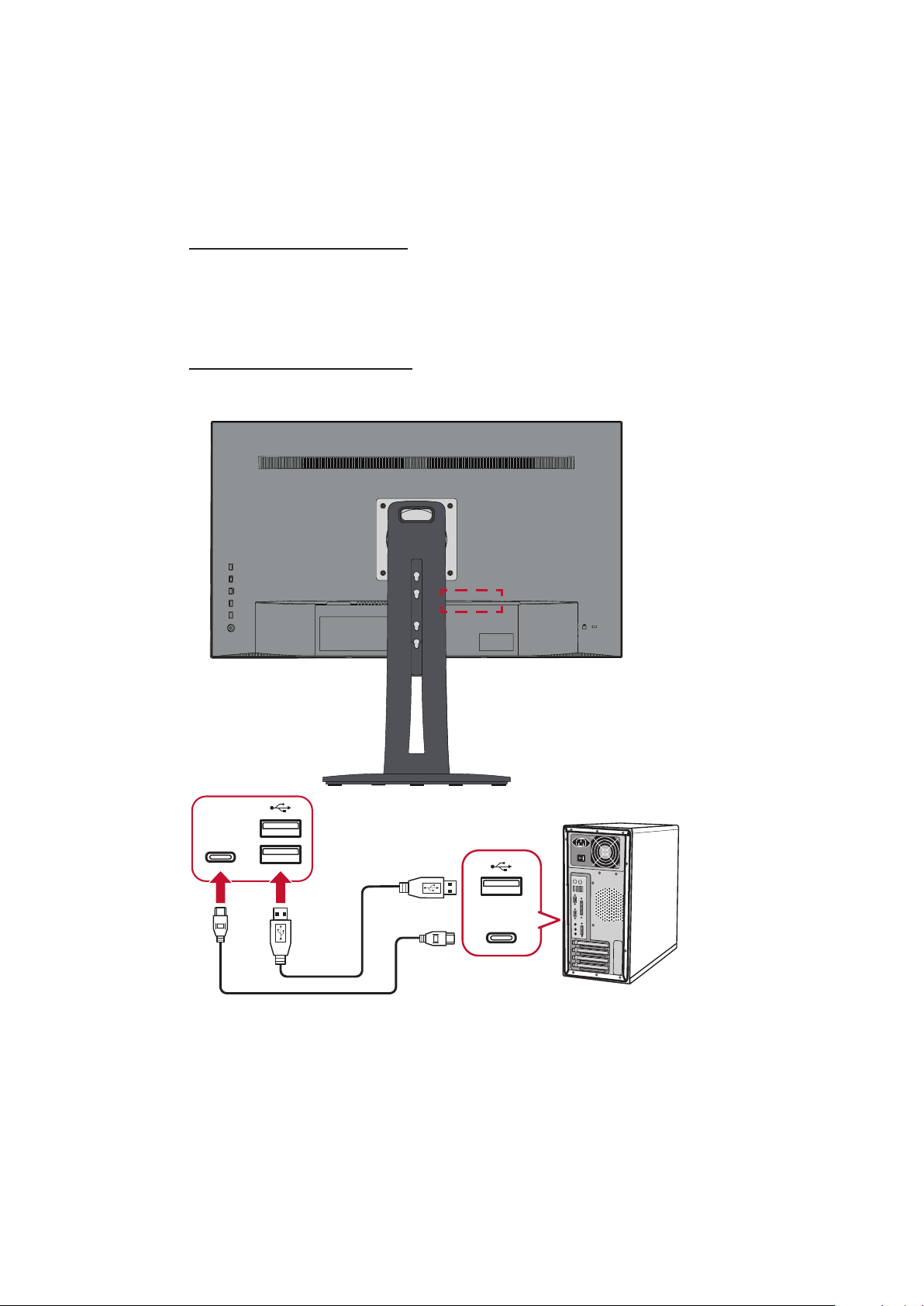

USB veza
Priključite jedan kraj USB kabla u USB port na monitoru. Zatim priključite drugi kraj
kabla u USB port na računaru.
NAPOMENA: Monitor podržava dve (2) tipa USB portova. Prilikom
uspostavljanja veze/a, imajte na umu sledeće smernice:
• Dva (2) USB tip-A porta: Priključak za vaše periferne uređaje tip A (npr.
uređaji za skladištenje, tastatura, miš).
NAPOMENA: Da biste koristili periferne uređaje, uverite se da je
vaš računar takođe povezan s portom monitora USB tip B.
• Jedan (1) USB tip C port: Uverite se da vaš tip C izlazni uređaj i kabl
podržavaju prenos video signala.
Type-C
Type-C
NAPOMENA: Nije potrebno povezivati sva tri tipa USB portova istovremeno.
Korisnikov scenario lične upotrebe će odrediti da li će se koristiti
neki od USB portova.
18
Ethernet veza
Povežite jedan kraj vašeg LAN (RJ45) kabla s LAN (RJ45) portom monitora. Zatim
povežite drugi kraj s vašom mrežom.
Network
Zatim, morate da povežete svoj računar s monitorom bilo preko:
• tip C veze:
Type-C
Type-C
19
Audio veza
Priključite audio priključak slušalica u port audio izlaza na monitoru. Pored toga,
možete da povežete monitor sa soundbarom pomoću audio kabla.
20
Korišćenje monitora
Podešavanje ugla gledanja
Za optimalan doživljaj gledanja, možete da podesite ugao gledanja na neki od
sledećih načina:
Podešavanje visine
Spustite ili podignite monitor na željenu visinu (od 0 do 130 mm).
NAPOMENA: Kada podešavate, čvrsto pritisnite uz traku podešavanja držeći
monitor sa strane obema rukama.
21
Podešavanje ugla nagnutosti
Nagnite monitor unapred ili unazad do željenog ugla gledanja (od -5˚ do 21˚).
NAPOMENA: Kada podešavate, čvrsto pridržavajte postolje jednom rukom dok
naginjete monitor unapred ili unazad drugom rukom.
Podešavanje orijentacije ekrana (pivotiranje monitora)
1. Podesite visinu monitora na najviši položaj. Zatim nagnite monitor unazad do
potpuno nagnutog položaja.
22

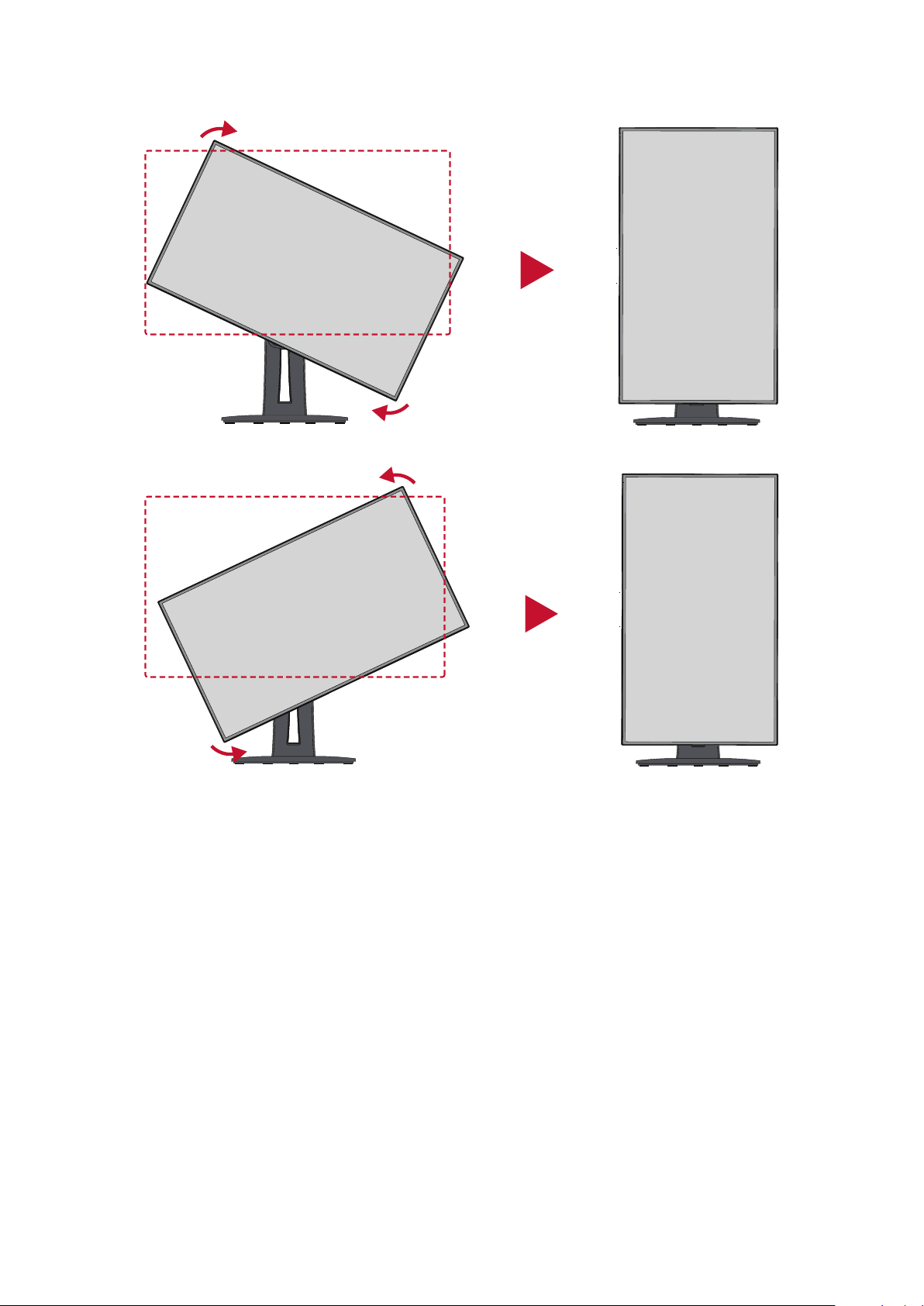

2. Zarotirajte monitor za 90° u smeru kazaljke na satu ili suprotnom iz položenog u
uspravan položaj.
NAPOMENA:
• Kada podešavate, postarajte se da čvrsto držite obe strane monitora obema
rukama i zarotirajte monitor za 90°.
• Korišćenjem aplikacije Auto Pivot, sistem može automatski da otkrije
orijentaciju ekrana.
23
Loading...
