VP2468a
TM
Anzeige
Bedienungsanleitung
Modell VS16475
P/N: VP2468a
Vielen Dank, dass Sie sich für ViewSonic®
entschieden haben
Als einer der weltweit führenden Anbieter von visuellen Lösungen verpflichtet
sich ViewSonic®, die Erwartungen der Welt an technologische Weiterentwicklung,
Innovation und Einfachheit zu übertreffen. Wir bei ViewSonic® glauben, dass unsere
Produkt das Potenzial haben, die Welt positiv zu beeinflussen, und wir sind davon
überzeugt, dass Ihnen das ViewSonic®-Produkt, für das Sie sich entschieden haben,
gute Dienste leisten wird.
Vielen Dank nochmals, dass Sie sich für ViewSonic® entschieden haben!
2
Sicherheitshinweise
Bitte lesen Sie vor Inbetriebnahme des Gerätes die Sicherheitshinweise.
• Bewahren Sie diese Anleitung zum künftigen Nachschlagen an einem sicheren
Ort auf.
• Lesen Sie alle Warnhinweise und befolgen Sie sämtliche Anweisungen.
• Sitzen Sie mindestens 45 cm von dem Gerät entfernt.
• Lassen Sie einen Abstand von 10 cm rund um das Gerät, damit eine
angemessene Belüftung gewährleistet bleibt.
• Stellen Sie das Gerät an einem gut belüfteten Ort auf. Platzieren Sie nichts auf
dem Gerät, das die Wärmeableitung beeinträchtigen könnte.
• Benutzen Sie das Gerät nicht in der Nähe von Wasser. Damit es nicht zu Bränden
oder Stromschlägen kommt, setzen Sie dieses Gerät keiner Feuchtigkeit aus.
• Setzen Sie das Gerät keinem direkten Sonnenlicht oder andere Quellen
nachhaltiger Wärme aus.
• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen (z. B. Heizungen,
Herde etc.) auf, meiden Sie unbedingt die Nähe zu sonstigen Geräten, die die
Temperatur des Gerätes auf gefährliche Werte erhöhen könnten – dazu zählen
auch Verstärker.
• Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Informationen
finden Sie im Abschnitt „Wartung“ auf Seite 34.
• Wenn Sie den Bildschirm berühren, kann Öl darauf zurückbleiben. Beachten Sie
zur Beseitigung öliger Flecken auf dem Bildschirm Die „Wartung“ Abschnitt auf
Seite 34.
• Berühren Sie die Bildschirmoberfläche nicht mit scharfen, spitzen oder harten
Gegenständen, da diese den Bildschirm beschädigten könnten.
• Achten Sie beim Transportieren des Gerätes darauf, das Gerät nicht fallen zu
lassen oder gegen andere Gegenstände zu stoßen.
• Platzieren Sie das Gerät nicht auf einer unebenen oder unstabilen Oberfläche.
Das Gerät könnte herunterfallen, was Verletzungen und Störungen zur Folge
haben kann.
• Platzieren Sie keine schweren Gegenstände auf dem Gerät oder Anschlusskabeln.
• Schalten Sie das Gerät sofort ab und wenden Sie sich an Ihren Händler oder
ViewSonic®, falls Sie Rauch, ungewöhnliche Geräusche oder einen komischen
Geruch bemerken. Eine weitere Benutzung des Gerätes ist gefährlich.
• Versuchen Sie niemals, die Sicherheitsfunktionen des geerdeten Netzsteckers
außer Kraft zu setzen. Ein verpolungssicherer Stecker ist mit zwei Kontakten
ausgestattet, von denen einer breiter als der andere ist. Ein geerdeter Stecker
3
verfügt über zwei Kontakte und eine dritte Erdungszunge. Der breitere Kontakt/
die Erdungszunge dient Ihrer Sicherheit. Falls der Stecker nicht in Ihre Steckdose
passt, benötigen Sie einen Adapter. Versuchen Sie nicht, den Stecker gewaltvoll
in die Steckdose zu stecken.
• Entfernen Sie bei Anschluss an eine Steckdose NICHT die Erdungszunge.
Achten Sie darauf, dass die Erdungszunge auf keinen Fall entfernt wird.
• Sorgen Sie dafür, dass das Netzkabel nichts eingeklemmt wird, nicht
darauf getreten werden kann. Achten Sie insbesondere auf den
Netzstecker und auf die Stelle, an der das Kabel aus dem Gerät austritt.
Nutzen Sie eine Steckdose in unmittelbarer Nähe des Gerätes, die
jederzeit leicht erreicht werden kann.
• Verwenden Sie nur vom Hersteller angegebene Zusatz- und
Zubehörteile.
• Falls Sie einen Wagen verwenden, bewegen Sie die Wagen/
Gerät-Kombination äußerst vorsichtig, damit das Gerät nicht umkippt.
• Ziehen Sie den Netzstecker aus der Steckdose, falls das Gerät
voraussichtlich längere Zeit nicht benutzt wird.
• Überlassen Sie Wartungs- und Reparaturarbeiten ausschließlich
qualifizierten Fachleuten. Bei Beschädigungen und anderen
Beeinträchtigungen muss das Gerät gewartet oder repariert werden;
beispielsweise in folgenden Fällen:
Wenn das Netzkabel oder der Netzstecker beschädigt ist.
Wenn Flüssigkeiten über dem Gerät verschüttet wurden oder
Gegenstände in das Gerät gefallen sind.
Wenn das Gerät Feuchtigkeit ausgesetzt war.
Wenn das Gerät nicht normal funktioniert oder fallen gelassen wurde.
• HINWEIS: Längeres Hören über Ohr-/Kopfhörer bei hoher Lautstärke kann
Hörschäden/Gehörverlust zur Folge haben. Achten Sie beim Einsatz von Ohr-/
Kopfhörern darauf, die Lautstärke nicht zu hoch einzustellen, damit es nicht zu
Hörschäden kommt.
• HINWEIS: Der Monitor könnte sich überhitzen und abschalten! Bitte schalten Sie
Ihren Monitor wieder ein, wenn sich das Gerät automatisch abschaltet. Ändern
Sie nach dem Neustart Auflösung und Bildwiederholfrequenz Ihres Monitors.
Einzelheiten dazu finden Sie in der Bedienungsanleitung der Grafikkarte.
4
Inhalt
Sicherheitshinweise ..................................................... 3
Einleitung ................................................................... 7
Lieferumfang ..........................................................................................................7
Übersicht ................................................................................................................8
Grundeinstellungen ..................................................... 9
Ständer installieren ................................................................................................9
Wandmontage ...................................................................................................... 11
Sicherheitssteckplatz verwenden ......................................................................... 13
Verbindungen herstellen ........................................... 14
An Stromversorgung anschließen .........................................................................14
Externe Geräte anschließen .................................................................................15
HDMI-Verbindung ................................................................................................. 15
DisplayPort-Verbindung ........................................................................................ 16
DisplayPort/USB-Type-C-MST-Daisy-Chain-Verbindung ....................................... 17
USB-Verbindung .................................................................................................... 18
Ethernet-Verbindung ............................................................................................ 19
Audioverbindung ................................................................................................... 20
Monitor verwenden .................................................. 21
Betrachtungswinkel anpassen .............................................................................. 21
Höhenanpassung ................................................................................................... 21
Neigungswinkel anpassen ..................................................................................... 22
Bildschirmausrichtung anpassen (Monitor schwenken) ....................................... 22
Schwenkwinkel anpassen ...................................................................................... 24
Gerät ein- und ausschalten ...................................................................................25
Bedienfeldtasten verwenden ...............................................................................26
Schnellmenü .......................................................................................................... 26
Schnelltasten ......................................................................................................... 28
Einstellungen konfigurieren .................................................................................30
Allgemeine Aktionen ............................................................................................. 30
Baumstruktur des Bildschirmmenüs ..................................................................... 33
Menüoptionen ...................................................................................................... 40
5
Erweiterte Funktionen und Einstellungen .................. 50
Auto Pivot ............................................................................................................. 50
Colorbration+ .......................................................................................................51
Farbenblindheitsmodus ........................................................................................ 52
Firmware aktualisieren ......................................................................................... 53
Anhang ...................................................................... 54
Technische Daten .................................................................................................54
Glossar .................................................................................................................. 56
Problemlösung ......................................................................................................62
Wartung ................................................................................................................64
Allgemeine Vorsichtsmaßnahmen ........................................................................ 64
Bildschirm reinigen ................................................................................................ 64
Gehäuse reinigen .................................................................................................. 64
Haftungsausschluss ............................................................................................... 64
Informationen zu Richtlinien und Service .................. 65
Informationen zur Konformität ............................................................................65
FCC-Erklärung ........................................................................................................ 65
Industry-Canada-Erklärung ................................................................................... 65
CE-Konformität für europäische Länder ................................................................ 65
RoHS2-Konformitätserklärung .............................................................................. 66
Indische Beschränkung zu gefährlichen Stoffen .................................................... 67
Entsorgung zum Ende der Einsatzzeit ................................................................... 67
Ein Pantone® Validated-Monitor .......................................................................... 68
Hinweise zum Urheberrecht ................................................................................. 69
Kundendienst ........................................................................................................ 70
Eingeschränkte Garantie ....................................................................................... 71
6
Einleitung
Lieferumfang
• Monitor
• Netzkabel
• Videokabel
• Schnellstartanleitung
Hinweis: Mitgelieferte Netzkabel und Videokabel können je nach Land variieren.
Bitte wenden Sie sich für weitere Informationen an Ihren örtlichen
Händler.
7
Übersicht

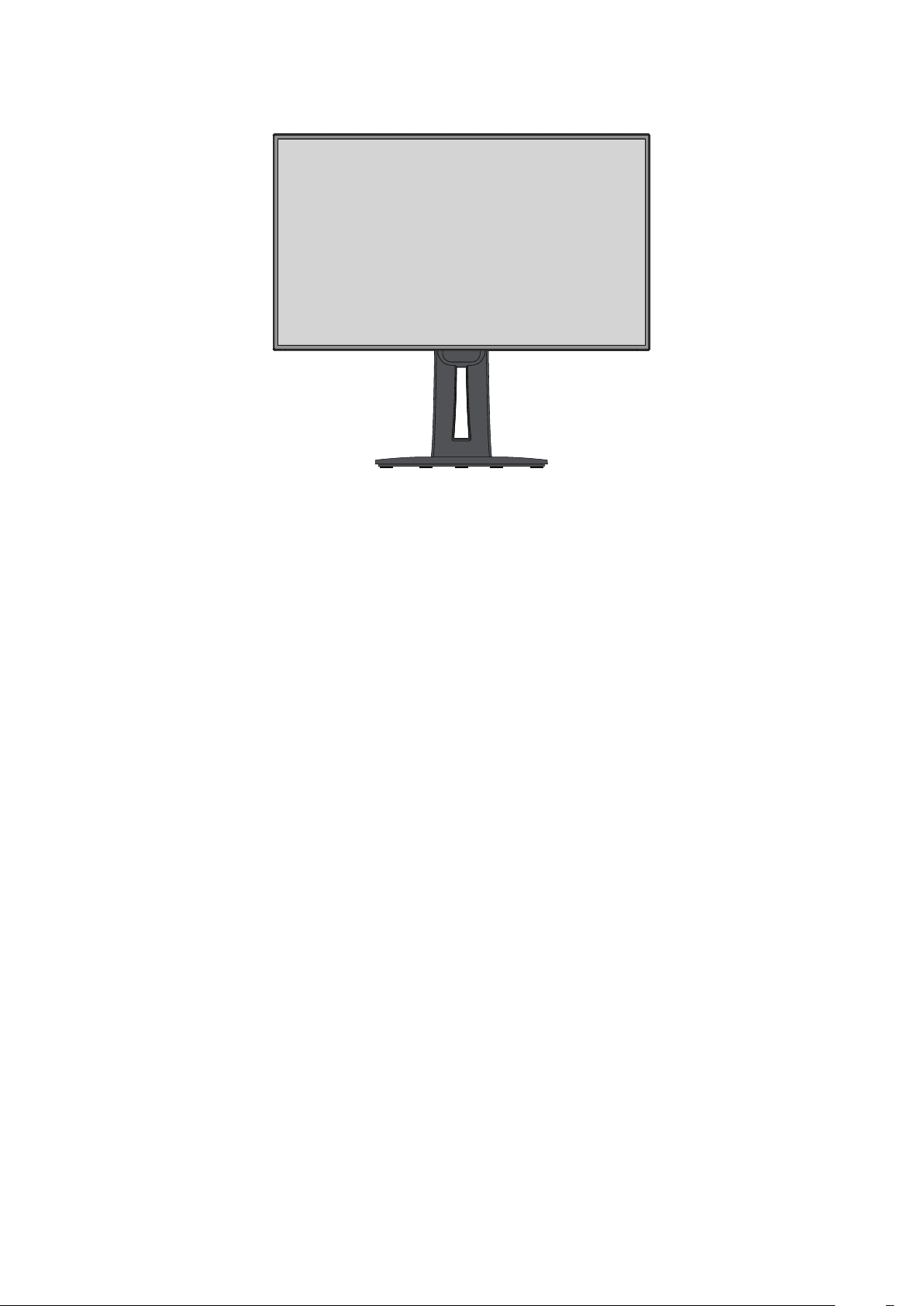

Vorderansicht
Rückansicht
Bildschirm
Ein-/Austaste
HDMI
1 2 3 4
in
Type-C
out
5 6
7
8
1. AC IN 2. HDMI 3. DisplayPort In 4. USB Type C 5. DisplayPort Out
6. Audio Out 7. USB Downstream 8. LAN
Hinweis: Weitere Informationen über die Taste 1/2/3/4/5 und ihre Funktionen
finden Sie unter „Schnelltasten“ auf Seite 26.
8
Grundeinstellungen
Dieser Abschnitt bietet detaillierte Anweisungen zur Einrichtung Ihres Monitors.
Ständer installieren
1. Platzieren Sie den Monitor mit der Bildschirmseite nach unten auf einem flachen,
stabilen Untergrund.
2. Richten Sie die zwei (2) Punkte an der Basis des Monitorständers am Hals des
Monitorständers aus und verbinden Sie diese.
3. Verwenden Sie die unverlierbare Schraube in der Basis des Monitorständers und
sichern Sie sie am Hals des Monitorständers.
9
4. Heben Sie das Gerät auf einem flachen, stabilen Untergrund in seine aufrechte
Position.
Hinweis: Platzieren Sie das Gerät auf einem flachen, stabilen Untergrund.
Andernfalls könnte das Gerät umfallen und beschädigt werden und/
oder Verletzungen verursachen.
10
Wandmontage
Standardabmessungen für Wandmontagesets finden Sie in der nachstehenden
Tabelle.
Hinweis: Nur für die Verwendung mit dem UL-gelisteten Wandmontageset.
Wenden Sie sich zur Beziehung eines Wandmontagesets oder eines
höhenverstellbaren Standfußes an ViewSonic® oder Ihren örtlichen
Fachhändler.
Maximale
Belastbar-
keit
14kg 100 × 100 mm 115 × 115 × 2,6 mm Ø 5 mm
Hinweis: Wandmontagesets werden separat verkauft.
1. Schalten Sie das Gerät aus und ziehen Sie alle Kabel.
2. Platzieren Sie das Gerät mit der Bildschirmseite nach unten auf einem flachen,
stabilen Untergrund.
3. Entfernen Sie die vier (4) Schrauben, die den Ständer am Monitor sichern.
Lochmuster
(B x H)
Schnittstellenpad
(B x H x T)
Padloch
Schraubenspezifikatio-
nen und -quantität
M4 x 10 mm
4 Löcher
4. Zum Lösen der Haken langsam nach unten ziehen. Entfernen Sie dann den
Ständer.
11
5. Bringen Sie die Montagehalterung an den VESA-Montagelöchern an der Rückseite
des Gerätes an. Sichern Sie sie dann mit vier (4) Schrauben (M4 x 10 mm).
100 mm
100 mm
6. Montieren Sie den Monitor mit Hilfe der mit dem Wandmontageset gelieferten
Anweisungen an der Wand.
12
Sicherheitssteckplatz verwenden
Schützen Sie Ihr Gerät vor Diebstahl, indem Sie eine Schlossvorrichtung zur
Sicherung des Gerätes an einem festen Gegenstand verwenden.
Zudem kann die Befestigung des Monitors an einer Wand oder einem festen
Gegenstand mit einem Sicherheitskabel dabei helfen, das Gewicht des Monitors zu
tragen, damit der Monitor nicht umkippen.
Nachstehend finden Sie ein Beispiel zur Einrichtung einer Schlossvorrichtung an
einem Tisch.
13
Verbindungen herstellen
Dieser Abschnitt erläutert die Verbindung des Monitors mit anderen Geräten.
An Stromversorgung anschließen
1. Verbinden Sie das Netzteil mit dem Gleichspannungseingang an der Rückseite
des Gerätes.
2. Stecken Sie den Netzstecker in eine Steckdose.
1
2
14
Externe Geräte anschließen
HDMI-Verbindung
Verbinden Sie ein Ende eines HDMI-Kabels mit dem HDMI-Anschluss Ihres
Monitors. Verbinden Sie dann das andere Kabelende mit dem HDMI-Anschluss Ihres
Computers.
Hinweis: Der Monitor ist mit ein HDMI-1.4-Anschluss ausgestattet.
HDMI
HDMI
15

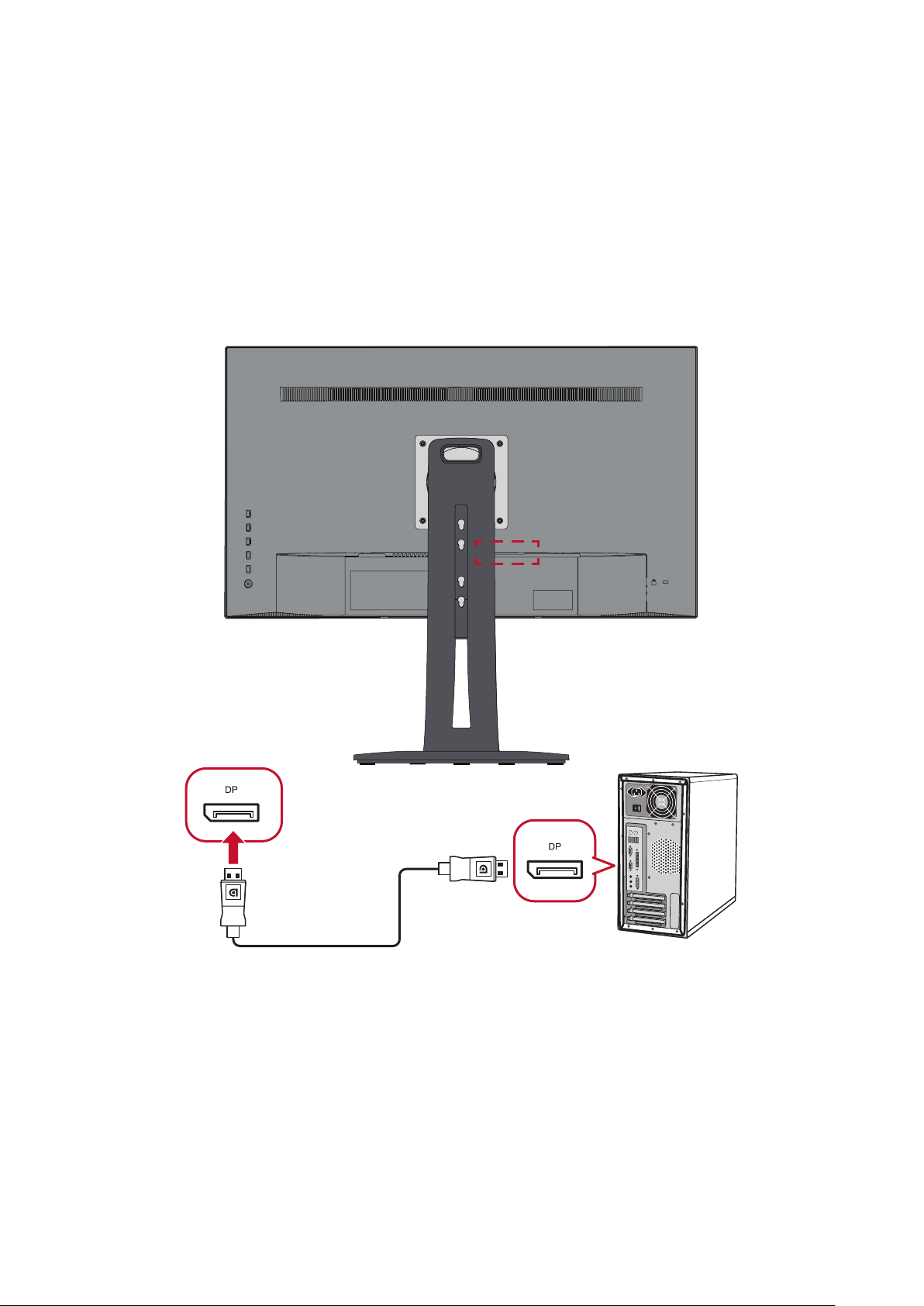

DisplayPort-Verbindung
Verbinden Sie ein Ende eines DisplayPort-Kabels mit dem DisplayPort- oder MiniDP-Anschluss. Schließen Sie dann das andere Kabelende an den DisplayPort- oder
Mini-DP-Anschluss Ihres Computers an.
Hinweis: Schließen Sie den Monitor am Thunderbolt-Anschluss (v. 1 und
2) an Ihrem Mac an, indem Sie den Mini-DP-Stecker des Mini-DPzu-DisplayPort-Kabels mit dem Thunderbolt-Ausgang Ihres Mac
verbinden. Verbinden Sie dann das andere Kabelende mit dem
DisplayPort-Anschluss des Monitors.
in
16
DisplayPort/USB-Type-C-MST-Daisy-Chain-Verbindung
Dank DisplayPort/USB-Type-C-Multi-Stream-Transport- (MST) Unterstützung
können Sie bis zu vier (4) Monitore per Daisy-Chain verbinden.
1. Verbinden Sie ein Ende eines DisplayPort/USB-Type-C-Kabels mit dem
DisplayPort/USB-Type-C-Ausgang Ihres Computers. Verbinden Sie dann das
andere Kabelende mit dem DisplayPort-Eingang/USB-Type-C-Anschluss des
Monitors.
2. Verbinden Sie ein weiteres DisplayPort-Kabel mit dem DisplayPort-Ausgang des
ersten Monitors. Verbinden Sie dann das andere Kabelende mit dem DisplayPortEingang des zweiten Monitors.
3. Wiederholen Sie Schri 2 wie erforderlich mit bis zu vier (4) Monitoren.
Hinweis: Die Kompatibilität Ihrer Grafikkarte ermittelt die Anzahl Monitore.
Out
Oder
Or
Type-C Type-C
In
Type-C
HDMI
Out
in out
In
Out
In
Hinweis:
• Die max. Auflösung beträgt 1920 x 1080.
• DisplayPort 1.2 MST muss zur Daisy-Chain-Verbindung im Setup Menu
(Einrichtungsmenü) im Bildschirmmenü eingeschaltet sein.
• Falls die Eingangsquelle zu HDMI wechselt, schaltet sich DisplayPort 1.2
MST automatisch aus.
17
USB-Verbindung
Verbinden Sie ein Ende eines USB-Kabels mit einem USB-Anschluss des Monitors.
Verbinden Sie dann das andere Kabelende mit einem USB-Anschluss Ihres
Computers.
Hinweis: Der Monitor unterstützt zwei (2) Arten von USB-Anschlüssen.
Beachten Sie beim Anschluss die folgenden Richtlinien:
• Zwei (2) USB-Type-A-Anschlüsse: Verbindung für Ihre Type-APeripheriegeräte (z. B. Speichergerät, Tastatur, Maus).
Hinweis: Stellen Sie zur Verwendung von Peripheriegeräten
sicher, dass Ihr Computer auch mit dem USB-Type-B-Anschluss
des Monitors verbunden ist.
• Ein (1) USB-Type-C-Port: Stellen Sie sicher, dass Type-C-Ausgangsgerät
und Kabel die Videosignalübertragung unterstützen.
Type-C
Type-C
Hinweis: Sie müssen nicht alle drei Arten von USB-Ports gleichzeitig
anschließen. Das persönliche Nutzungsszenario des Nutzers bestimmt,
welche USB-Ports, wenn überhaupt, verwendet werden.
18

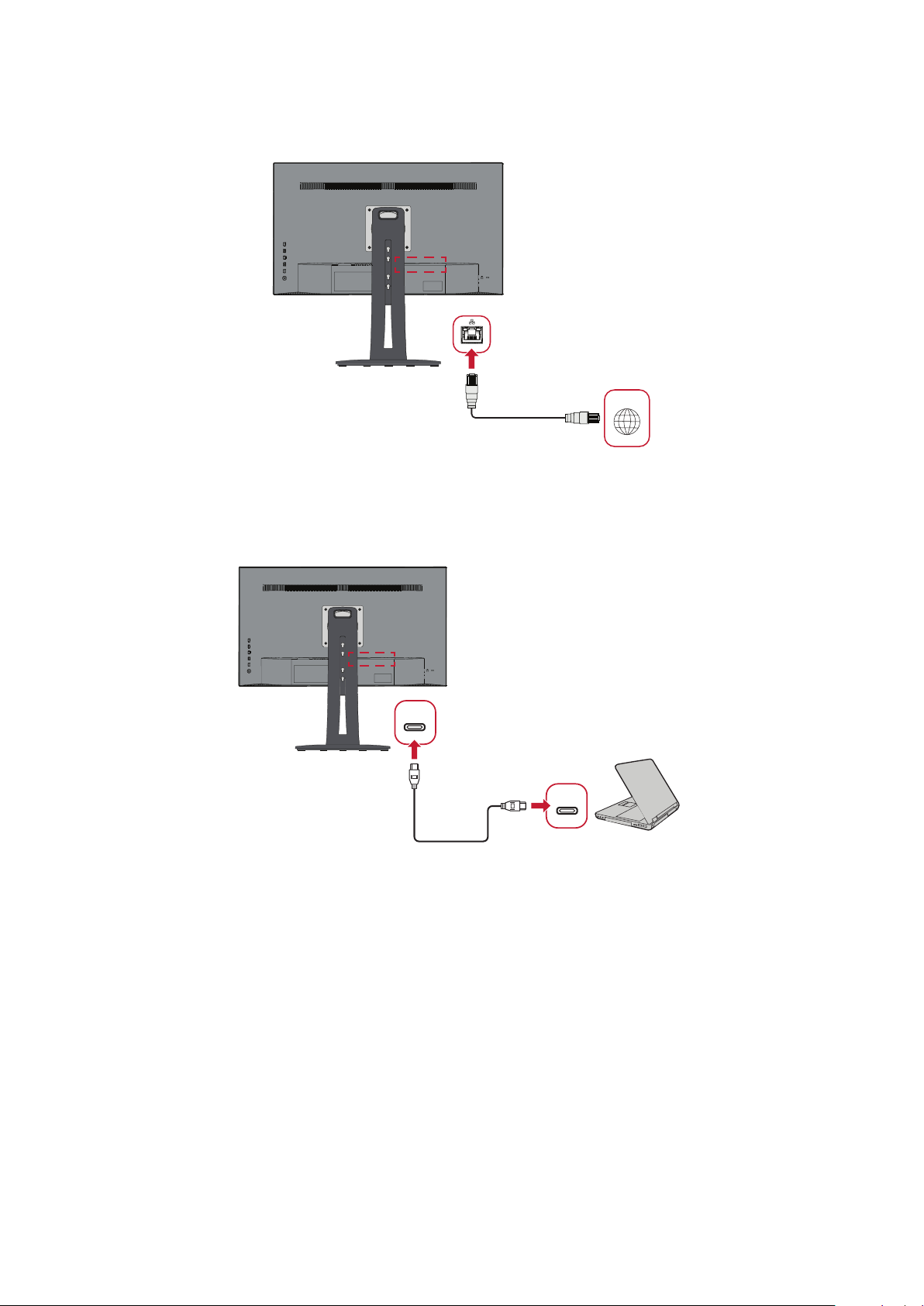

Ethernet-Verbindung
Verbinden Sie ein Ende Ihres LAN- (RJ45) Kabels mit dem LAN- (RJ45) Port des
Monitors. Schließen Sie dann das andere Ende an Ihr Netzwerk an.
Network
Als Nächstes müssen Sie Ihren Computer über eine der folgenden Methoden mit
Ihrem Monitor verbinden:
• Type-C-Verbindung:
Type-C
Type-C
19
Audioverbindung
Schließen Sie den Audiostecker des Ohr-/Kopfhörers am Audioausgang des
Monitors an. Darüber hinaus können Sie den Monitor über ein Audiokabel mit einer
Soundbar verbinden.
20
Monitor verwenden
Betrachtungswinkel anpassen
Für optimale Betrachtung können Sie den Betrachtungswinkel mit einer der
folgenden Methoden anpassen:
Höhenanpassung
Senken oder erhöhen Sie den Monitor wie gewünscht (0 bis 130 mm).
Hinweis: Bei der Anpassung fest entlang der Einstellschiene nach unten
drücken, während Sie den Monitor mit beiden Händen an der Seite
halten.
21
Neigungswinkel anpassen
Neigen Sie den Monitor auf den gewünschten Betrachtungswinkel nach vorne oder
hinten (-5 bis 21°).
Hinweis: Stützen Sie den Ständer beim Anpassen sicher mit einer Hand,
während Sie den Monitor mit der anderen Hand nach vorne oder
hinten neigen.
Bildschirmausrichtung anpassen (Monitor schwenken)
1. Passen Sie den Monitor auf die höchste Position an. Neigen Sie den Monitor dann
vollständig nach hinten.
22
2. Drehen Sie den Monitor um 90° im oder entgegen dem Uhrzeigersinn vom Quer-
ins Hochformat.
Hinweis:
• Achten Sie bei der Anpassung darauf, beide Seiten des Monitors sicher mit
• Mit der Anwendung Auto Pivot kann das System die Bildschirmausrichtung
beiden Händen zu halten und den Monitor um 90° zu drehen.
automatisch erkennen.
23
Loading...
