VG2448/VG2748 Monitor

Uživatelská píruka

Model číslo: VS17067/VS17351 P/N: VG2448/VG2748

Děkujeme Vám za výběr značky ViewSonic

Společnost ViewSonic je již více než 30 let předním světovým dodavatelem zobrazovacích řešení a jejím cílem je překonávat všeobecné očekávání technologického vývoje, inovace a jednoduchosti. Společnost ViewSonic věří, že její výrobky mohou pozitivně ovlivňovat svět, a je přesvědčena, že vám vybraný výrobek ViewSonic bude dobře sloužit.

Ještě jednou Vám děkujeme za výběr značky ViewSonic!

Obsah

1. Upozornění a varování ....................................... 1

2. Začínáme ............................................................. 3

2-1. Obsah balení ..................................................................... 4

2-2. Vnější části monitoru ......................................................... 5

2-3. Instalace hardwaru ............................................................ 6

2-4. Rychlá instalace .............................................................. 13

2-5. Zapnutí ............................................................................ 16

2-6. Instalace ovladačů (Nastavení Windows 10) .................. 17

3. Nastavení obrazu .............................................. 19

3-1. Pomocí ovládacího panelu .............................................. 19

3-2. Optimalizace monitoru ....................................................23

3-3. Nastavení režimu synchronizace .................................... 23

3-4. Instalace dalšího softwaru (Volitelná) .............................24

4. Úvod k nabídce OSD ........................................ 25

4-1. Struktura nabídky OSD ................................................... 25

4-2. Vysvětlivky nabídky OSD ................................................ 31

4-3. Gestion des paramètres du moniteur .............................. 41

5. Specifikace ........................................................ 42

6. Odstranování problémů ................................... 46

7. Čištění a údržba ................................................ 47

8. Prohlášení o shodě .......................................... 49

8-1. Prohlášení o souladu se směrnicemi FCC ...................... 49

iii

8-2. Prohlášení Industry Canada ............................................ 50

8-3. Prohlášení o shodě CE pro evropské země .................... 50

8-4. Prohlášení o shodě se směrnicí o omezením používání

určitých nebezpečných složek (RoHS2) .........................51

8-5. Likvidace produktu po skončení životnosti ...................... 53

9. Informace o autorském právu ......................... 54

Zákaznická podpora ...............................................................55

Omezená záruka ....................................................................58

1. Upozornění a varování

1. Před používáním zařízení si přečtěte všechny tyto pokyny.

2. Uschovejte tyto pokyny na bezpečném místě.

3. Dodržujte všechna varování a pokyny.

4. Seďte ve vzdálenosti alespoň 45 cm od monitoru.

5. Monitor přesunujte vždy opatrně.

6. Nedemontujte zadní kryt. Tento monitor obsahuje součástky

pod vysokým napětím. Při kontaktu s těmito součástkami hrozí

nebezpečí vážného zranění.

7. Nepoužívejte tento přístroj v blízkosti vody. Upozornění: Zabraňte nebezpečí požáru nebo úrazu elektrickým proudem a nevystavujte tento přístroj dešti ani vlhku.

8. Nevystavujte monitor přímému slunečnímu záření nebo jinému zdroji tepla. Nasměrujte monitor od přímého slunečního záření, aby se neodráželo na obrazovce.

9. Očistěte suchým a měkkým hadříkem. Je-li třeba provést další čištění, viz další pokyny v části „Čištění monitoru“ v této příručce.

10. Nedotýkejte se obrazovky. Mastné skvrny se obtížně odstraňují.

11. Panel monitoru neotírejte silou ani jej nevystavujte tlaku - může dojít k trvalému poškození obrazovky.

12. Nezakrývejte žádné ventilační otvory. Montujte v souladu s pokyny výrobce.

13. Zařízení neumísťujte v blízkosti zdrojů tepla, jako jsou radiátory, články topení, sporáky nebo jiná zařízení (včetně zesilovačů), která se zahřívají.

14. Umístěte monitor na dobře větrané místo. Na monitor neumísťujte žádné předměty, které by mohly zabránit odvádění tepla.

15. Na monitor, videokabel nebo napájecí kabel neumísťujte těžké předměty.

16. Pokud zjistíte kouř, neobvyklý hluk nebo zvláštní zápach, okamžitě monitor vypněte a obraťte se na prodejce nebo na společnost ViewSonic. Při dalším používání monitoru hrozí nebezpečí.

17. Nebraňte bezpečnostní funkci polarizované nebo uzemňovací zástrčky.Polarizovaná zástrčka má dva nože, z nichž jeden je širší než druhý. Uzemňovací zástrčka má dva nože a jeden hrot. Tento širší nůž nebo hrot zajišžují Vaší bezpečnost. Pokud dodávaná zástrčka nepasuje do Vaší zásuvky, kontaktujte elektrikáře, který vymění zastaralý typ zásuvky.

18. Zajistěte sížový kabel tak, aby se po něm nechodilo a aby nebyl přiskřípnutý zejména u zástrčky, objímky zásuvky a v místě vývodu z přístroje. Ujistěte se, že je přívod proudu umístěn poblíž přístroje tak, aby byl snadno přístupný.

19. Používejte pouze taková přídavná zařízení/příslušenství, která stanovuje výrobce.

20. Používejte pouze s vozíkem, stojanem, trojnožkou (stojanem), držákem nebo stolem, stanoveným výrobcem nebo dodávaným spolu s přístrojem. Při použití vozíku buďte opatrní během přesouvání vozíku s přístrojem tak, aby jeho převrácením nedošlo ke zranění.

21. V případě dlouhodobé nečinnosti přístroj odpojte od zdroje napětí.

22. Veškeré opravy svěřujte kvalifikovanému personálu. Oprava přístroje je nutná, pokud byl jakkoliv poškozen, například v případě poškození sížového kabelu nebo zástrčky, vylití tekutiny nebo vniknutí cizího tělesa do přístroje, vystavení přístroje dešti nebo vlhkosti, nesprávné funkce přístroje nebo jeho upuštění na zem.

2. Začínáme

Pokud byste zaznamenali problémy a museli zakoupený výrobek z jakéhokoli důvodu vrátit, uchovejte prosím původní obal, registrační formulář a účtenku. Tyto položky vám usnadní ověření výrobku a opravu, vrácení peněz a/nebo vrácení výrobku.

Pokud máte s výrobkem problém nebo dotazy, které jste v uživatelské příručce nenašli, kontaktujte prosím oddělení služeb zákazníkům, které vám pomůže.

Důležité! Původní krabici a všechny obalové materiály uchovejte pro případ přepravy v budoucnu.

POZNÁMKA: Slovo „Windows“ označuje v této uživatelské příručce

operační systém Microsoft Windows.

2-1. Obsah balení

Balení monitoru obsahuje:

• Monitor

• Napájecí kabely

• Kabel video

• Kabel USB

• Příručka pro rychlé nastavení

POZNÁMKA:

Videokabely obsažené v balení se mohou lišit podle země. Další

informace vám poskytne místní prodejce.

2-2. Vnější části monitoru

A. Přední pohled B. Pohled zprava a zleva

C. Zadní pohled

1. Ovládací panel (podrobnosti v kapitole 3-1)

2. Port I/O (vstupu/výstupu) Tato část by měla zahrnovat všechny možnosti připojení I/O a také vstupní konektor napájení (podrobnosti v kapitole 2-4)

2 55

3 2

3. Slot pro zabezpečení Kensington (podrobnosti v kapitole 2-3, část G)

4. Toto je oblast VESA pro připojení na stěnu v zadní části monitoru*. Dodatečné pokyny k instalaci VESA na zeď najdete v kapitole 2-3 část F.

*Dostupnost instalace VESA na zeď závisí na modelu:některé modely možnost instalace VESA na stěnu nemají.

5. mluvčí

2-3. Instalace hardwaru

A. Postup upevnění

B. Postup vyjmutí základny

základny

2 2

3 3

4 4

C. Nastavení výšky monitoru

- Zatlačte na horní část monitoru směrem dolů, dokud nebude mít požadovanou výšku.

- Pro dosažení požadované výšky můžete monitor také vytáhnout zpět.

*Obrázek je pouze ilustrační

D. Nastavení úhlu

- Po nastavení výšky monitoru si stoupněte před monitor, abyste monitor vycentrovali.

- Úhel obrazovky nastavíte posouváním panelu a nastavením úhlu směrem dopředu nebo dozadu. Úhel lze nastavit od -5° to 21°, a tak dosáhnout pohodlného zobrazení*.

Zadní strana Přední strana

Nastavení se liší v závislosti na jednotlivých modelech.

*Obrázek je pouze ilustrační

E. Funkce otáčení

1. Zvedněte monitor, co nejvíce to půjde (do max. výšky)

2. Monitor seřiďte tak, že horní část zatlačíte dozadu a dolní část dopředu (viz ilustrační obrázek níže)

*Obrázek je pouze ilustrační

3. Otáčejte monitorem ve směru hodinových ručiček a proti němu (viz ilustrační obrázek níže)

4. Dokončete instalaci monitoru úplným otočením monitoru o 90° (viz ilustrační obrázek níže)

*Obrázek je pouze ilustrační

F. Instalace na stěnový nosič (volitelně)

POZNÁMKA: Jen pro použití se stěnovou konzolou certifikovanou

zkušebnou Underwriters' laboratories Inc.

Chcete-li zakoupit sadu nástěnného držáku nebo výškově stavitelný podstavec, kontaktujte společnost ViewSonic prodejce. Postupujte dle pokynů dodaných se sadou. Chcete-li přeměnit stolní monitor na stěnový, postupujte podle následujících pokynů:

1. Najděte sadu nástěnného držáku, který je kompatibilní se standardem VESA a splňuje požadavky v části „Technické údaje“.

2. Ověřte, zda je vypínač vypnutý, a odpojte napájecí kabel.

3. Položte monitor lícem dolů na ručník nebo pokrývku.

4. Odmontujte podstavec. (Pravděpodobně bude nezbytné

odmontovat šrouby.)

5. Šrouby odpovídající délky připevněte montážní konzolu z montážní sady nástěnného držáku.

nebo místního

6. Připevněte monitor na stěnu podle pokynů v sadě stěnového nosiče.

G. Používání zámku Kensington

Bezpečnostní konektor Kensington je umístěn na zadní straně monitoru. Více informací o instalaci a používání najdete na webové stránce Kensington na adrese http://www. kensington.com.

Níže je uveden ilustrační příklad nastavení zámku Kensington ke stolu.

*Obrázek je pouze ilustrační

2-4. Rychlá instalace

Připojení videokabelu

1. Ujistěte se, zda je LCD monitor i počítač vypnutý.

2. V případě nutnosti vyjměte zadní kryty.

3. Zapojte videokabel z LCD monitoru do počítače.

USB

HDMI

Up Stream

AC In D-Sub

DisplayPort

USB Port

USB Down Stream

A. Napájecí kabel (a adaptér stř./sts. proudu, je-li

vyžadován)

Zapojte zdířku napájecího kabelu stř. proudu do napájecího konektoru monitoru a poté zástrčku napájecího kabelu stř.

proudu do zásuvky stř. proudu.

B. Videokabel a zvukový kabel

Zapojte jeden konec kabelu DisplayPort do konektoru DisplayPort nebo mini DP na zadní straně monitoru*. Poté zapojte druhý konec kabelu DisplayPort do konektoru DisplayPort nebo mini DP.

V případě počítače nebo jiného zdrojového zařízení s výstupem HDMI zapojte kabel HDMI do konektoru HDMI na zadní straně monitoru a portu HDMI počítače nebo zdrojového zařízení.

V případě počítače MAC s výstupem Thunderbolt zapojte koncovku mini DP „kabelu mini DP-DisplayPort“ do výstupního portu Thunderbolt počítače MAC. Poté zapojte druhý konec kabelu do konektoru DisplayPort na zadní straně monitoru.

Zapojte jeden konec zvukového kabelu do výstupního konektoru na zadní straně monitoru. Poté zapojte druhý konec do sluchátek, reproduktoru nebo zařízení SoundBar.

*Obrázek je pouze ilustrační

* Nepřipojujte ke konektoru DisplayPort nebo mini DP na

131719

počítači výstupní port DP. Výstupní port DP se používá pro připojení uzavřeného cyklu (vysvětleno v kapitole D)

*Obrázek je pouze ilustrační

2-5. Zapnutí

Zapnutí LCD monitoru a počítače

Zapněte LCD monitor a poté zapněte počítač. Toto zvláštní pořadí (LCD monitor ještě před počítačem) je důležité.

POZNÁMKA: Uživatelé systému Windows mohou obdržet zprávu s výzvou k instalaci souboru INF.

Uživatelé systému Windows: Nastavení režimu synchronizace

Pokyny ke změně rozlišení a obnovovací frekvence najdete v uživatelské příručce grafické karty.

*Obrázek je pouze ilustrační

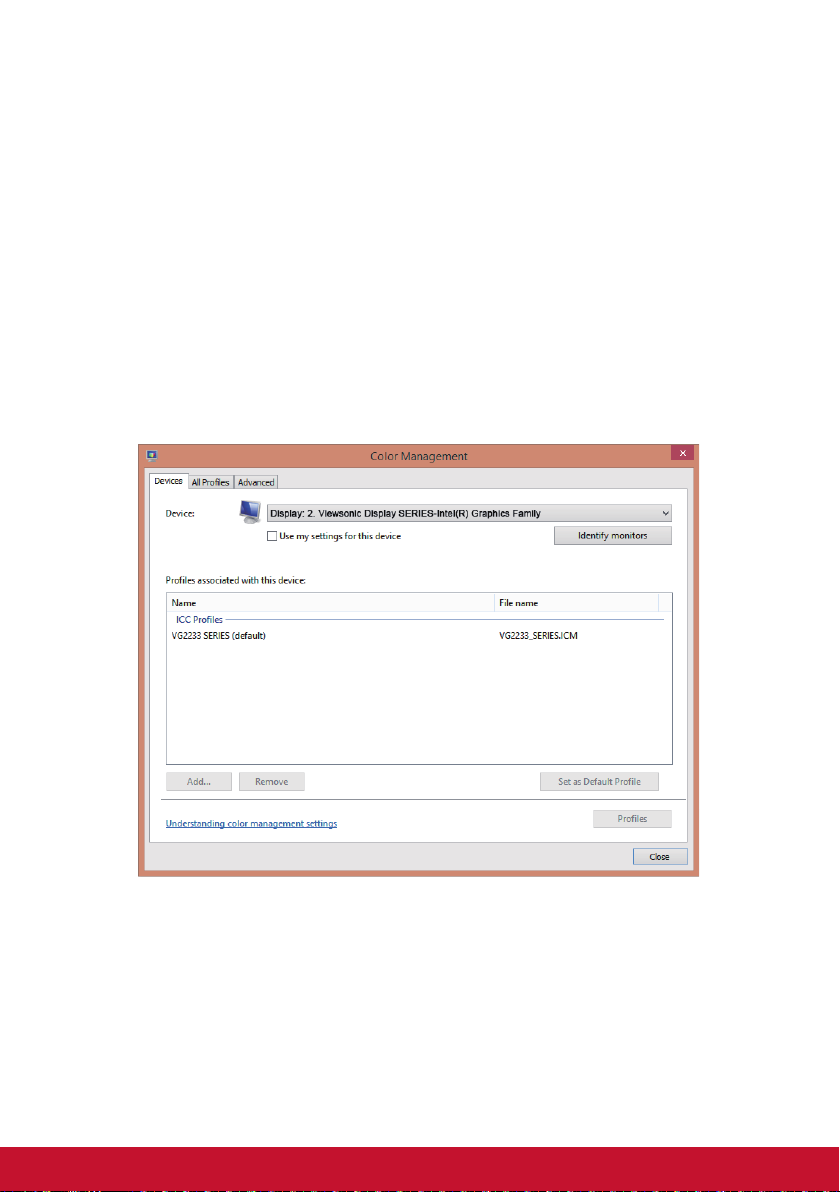

2-6. Instalace ovladačů (Nastavení Windows 10)

Abyste si mohli ovladač nainstalovat, nejdříve připojte monitor k počítači, počítač zapněte (nejdříve však zapněte monitor) a ujistěte se, zda je počítač zapnutý. Počítač by měl automaticky monitor zjistit.

Aby bylo automatické zjišťování úspěšné, přejděte do nabídky „Advanced Display Settings“ (Upřesňující nastavení zobrazení) v okně systému „Display Settings“ (Nastavení zobrazení) (rozlišení obrazovky). V něm můžete ověřit v části „Color Management“ (Správa barev) upřesňujících nastavení ověřit detekci monitoru ViewSonic.

*Obrázek je pouze ilustrační

Pokud počítač monitor automaticky nerozpozná, ale stále funguje, můžete počítač restartovat a postupovat podle výše uvedeného postupu. Pro běžné používání není nutné, aby počítač monitor rozpoznal, ale toto nastavení je doporučeno.

Pokud zjistíte další problémy nebo máte dotazy, kontaktujte prosím

zákaznickou podporu.

3. Nastavení obrazu

3-1. Pomocí ovládacího panelu

Pomocí tlačítek na předním nebo zadním ovládacím panelu zobrazíte a upravíte OSD…...

Vysvětlivky symbolů kolečka a OSD

Vysvětlivky symbolů kolečka jsou uvedeny níže:

Pohotovostní zapnutí/vypnutí

POZNÁMKA: Kontrolka napájení

Modrá = ZAP Oranžová = Úspora energie

Ikona View Mode (Zobrazit režim) umožňuje uživateli vybrat nastavení režimu, který chtějí aktivovat pro používání monitoru.

Nabídku zobrazíte stisknutím jakéhokoli čtvercového tlačítka.

Vysvětlivky k nabídce OSD a symbolům rychlé nabídky OSD a jejich funkce jsou uvedeny níže.

Symbol aktivace pro zapnutí různých režimů při používání systému nabídky.

Symbol aktivace pro ukončení, návrat nebo deaktivaci požadované funkce, kterou jste vybrali.

Posunuje se možnostmi nabídky a nastavuje ovládací prvky monitoru.

Symbol se používá pro návrat do předchozí nabídky nebo její reaktivaci

Tlačítko výběru zástupce informací, který uživateli poskytuje přístup k informacím nebo monitoru, který se právě používá.

Ikona hlavní nabídky umožňuje přístup k hlavní nabídce. Podržením ikony po dobu několika sekund vypnete hlavní nabídku.

Levá a pravá ikona přepíná vybranou možnost horizontálně.

Tlačítko výběru rychlé nabídky OSD, která zvyšuje nebo snižuje aktuálně vybranou funkci

Vysvětlivky symbolů rychlé nabídky jsou uvedeny níže:

1. Chcete-li zobrazit rychlou nabídku, stiskněte některé z tlačítek [

POZNÁMKA: Všechny nabídky OSD a obrazovky nastavení se zobrazují automaticky po 15 sekundách. Lze upravit prostřednictvím nastavení časového intervalu OSD v nabídce nastavení.

2. Po stisknutí jedné z dlaždic se zobrazí možnosti rychlého přístupu.

Přístup

k hlavní nabídce

Ukončení

Viewmode

Nastavení kontrastu/

jasu

Nastavení

výběru

zdroje

3. Jakmile vyberete požadovaný ovládací prvek nabídky, použijte

symboly pro ovládání a nastavení monitoru podle požadavků. Funkce jednotlivých nabídek jsou vysvětleny dále v nabídce 4-2 Vysvětlivky OSD.

4. Chcete-li nastavení uložit a nabídku ukončit, stiskněte [X], dokud se okno OSD nezavře.

3-2. Optimalizace monitoru

• Nastavením grafické karty počítače nakonfigurujete podporu doporučeného režimu synchronizace (pokyny k nastavení doporučeného rozlišení pro konkrétní LCD monitor najdete na stránce „Specifications“ (Technické údaje)). Pokud hledáte pokyny pro „změnu obnovovací frekvenci“, přečtěte si uživatelskou příručku grafické karty.

3-3. Nastavení režimu synchronizace

Nastavení režimu synchronizace je důležité pro maximalizaci kvality obrazu a snížení únavy očí. Režim synchronizace sestává z rozlišení (například 1920 x 1080) a obnovovací frekvence (nebo vertikální frekvence, například 60 Hz). Po nastavení režimu synchronizace upravte obraz pomocí ovládacích prvků OSD (zobrazení na obrazovce).

Aby bylo možné dosáhnout optimální kvality obrazu, použijte doporučený specifický režim synchronizace pro váš monitor uvedený na stránce „Specifications“ (Technické údaje).

Nastavení režimu synchronizace:

• Informace o nastavení rozlišení a obnovovací frekvence najdete ve správci grafické karty.

Nastavení širokoúhlé LCD obrazovky

Chcete-li dosáhnout nejlepší kvality sledování obrazu, zářivých barev a ostře prokresleného textu, nastavte nativní rozlišení monitoru. Postup:

1. Přejděte do nabídky nastavení rozlišení zobrazení (každý operační systém má jiný postup otevření této nabídky).

2. Poté upravte rozlišení displeje tak, aby vyhovovalo nativnímu rozlišení monitoru. Tím dosáhnete nejlepšího možného rozlišení.

Máte-li potíže s nastavením rozlišení nebo nevidíte možnost 1920x1080, pravděpodobně budete potřebovat novější ovladač grafické karty. Nejnovější ovladač získáte od výrobce počítače nebo videokarty.

3-4. Instalace dalšího softwaru (Volitelná)

1. Vložte CD ViewSonic do mechaniky CD/DVD.

2. Klikněte dvakrát na složku „Software“ a vyberte požadovanou aplikaci.

3. Klikněte dvakrát na soubor .exe nebo .pkg a podle pokynů dokončete jednoduchou instalaci jednotlivých softwarových programů / aplikace.

4. Pokud váš počítač není vybavený CD/DVD mechanikou, navštivte prosím stránku http://color.viewsonic.com, kde najdete více informací o řadě VP. Z webové stránky si můžete stáhnout exkluzivní aplikace VP.

4. Úvod k nabídce OSD

4-1. Struktura nabídky OSD

Vysvětlivky ke struktuře OSD a souvisejících funkcí najdete v kapitole 4-2 níže. Struktura OSD vizuálně znázorňuje kompletní nabídku OSD, kterou monitor nabízí. Pokud si nejste jistí, kde konkrétní možnost / funkci najdete, nebo se vám nedaří najít specifickou vlastnost, použijte strukturu OSD níže.

Startup Menu

ViewMode

Startup Menu

Office

Movie Mac Mono

Game

ViewMode

Contrast/Brightness

Input Select

Main Menu

Exit

Web Text CUSTOM 1 CUSTOM 2 CUSTOM 3

FPS1 FPS2 RTS MOBA

Office

Movie Mac Mono

Game

Contrast (-/+) Brightness (-/+) D-Sub HDMI DisplayPort Menu OSD table detail

items

(Web/Text/CUSTOM 1,2,3)

(FPS1/FPS2/RTS/ MOBO)

Input Select

Audio Adjust

ViewMode

D-Sub HDMI DisplayPort Volume 0-100

Mute

On Off

Off

Web Text

Office

Custom 1, 2, 3

Movie Mac Mono

FPS 1

Game

FPS 2 RTS MOBA

Low Input Lag On/Off Black Stabilization 0-100 Advanced DCR 0-100 Blue Light Filter 0-100

Standard/

Response Time

Advanced/Ultra Fast

Red/Green/Blue/

Hue

Cyan/Magenta/ Yellow (0-100)

Red/Green/Blue/

Saturation

Cyan/Magenta/

Yellow (0-100) Rename Recall

Color Adjust

Manual Image Adjust

Contrast/ Brightness

Contrast 0-100 Brightness 0-100 Bluish Cool

Color Temperature

Native Warm

User Color

Auto

Color Space

RGB YUV Auto

Color Range

Full Range Limited Range

1.8

2.0

Gamma

2.2

2.4

2.6

2.8

Auto Image Adjust

Horizontal Size 0-100

Horizontal

H./V. Position

Position Vertical

Position Fine Tune 0-100 Sharpness 0-100

Aspect Ratio

Overscan

4:3

Full Screen

Off

Red 0-100 Green 0-100 Blue 0-100

0-100

Setup Menu

English Français Deutsch Español Italiano Suomi

Language

Русский Türkçe

日本語

한국어

繁體中文

简体中文

Czech Svenska

Resolution Notice

Information

On Off (Information message)

OSD Timeout 0-60 OSD

Background

On Off

OSD Pivot0°90°

-90°

Power Indicator

Auto Power Off

On Off On Off 30 Minutes 45 Minutes

Sleep

60 Minutes 120 Minutes Off

Setup Menu

ECO Mode

DisplayPort 1.2

DDC/CI

Auto Detect

ALL Recall

Standard Optimize Conserve On Off On Off On Off

4-2. Vysvětlivky nabídky OSD

POZNÁMKA: Položky nabídky OSD v této části označují veškeré

položky OSD všech modelů. Některé z těchto položek nemusí být v nabídce OSD vašeho produktu dostupné. Pokud nejsou v nabídce OSD dostupné, vysvětlivky k položkám nabídky OSD ignorujte. Položky nabídky OSD pro váš monitor najdete v kapitole 4-1 Struktura OSD (výše). Přesnější podrobnosti k jednotlivým funkcím najdete ve vysvětlivkách OSD níže (v abecedním pořadí).

Audio Adjust (Nastavení zvuku)

Nastaví hlasitost, ztlumí zvuk nebo přepíná vstupy, pokud máte více než jeden zdroj.

Advanced DCR (Pokročilé DCR)

Pokročilá technologie DCR automaticky detekuje signál obrazu a inteligentně ovládá jas na pozadí a barvu za účelem zlepšení možnosti ztmavení černé v tmavších scénách a zesvětlení bílé na světlém pozadí.

Auto Detect (Automatická detekce)

Pokud aktuální zdroj nemá žádný signál, monitor automaticky přepne na další dostupný zdroj. Tato funkce je na některých modelech ve výchozím nastavení zakázána.

Black stabilization (Stabilizace černé)

Stabilizace černé ViewSonic poskytuje zvýšenou viditelnost a detaily zesvětlením tmavých scén.

Blue Light Filter (Filtr modrého světla)

Nastavujte filtr, který blokuje vysokoenergetické modré světlo pro lepší sledování obrazu uživatelem.

Brightness (Jas)

Nastavuje hladiny černé na pozadí obrazu.

Color adjust (Nastavení barev)

Poskytuje několik režimů nastavení barev pro přizpůsobení potřebám uživatelů.

Color range (Barevný rozsah)

Nastaví barevný rozsah a umožní uživatelům nastavit rozsah v nastavení barev RGB

a YUV

Color Temperatur (Teplota barev)

Umožňuje uživatelům vybrat konkrétní nastavení teploty barev a přizpůsobit sledování obrazu.

Vysvětlení

sRGB Standardní barevný prostor používaných pro systém

Windows, digitální kamery a Internet.

EBU Barevný prostor EBU používaný pro televizní domény

NTSC/EBU (PAL, SECOM) Native (Nativní)

Native (Nativní) je výchozí teplota barev.

Doporučeno pro běžné grafické návrhy a pravidelné

používání.

Contrast (Kontrast)

Nastaví rozdíl mezi pozadím obrazu (úroveň černé) a popředí (úroveň bílé).

Color adjustment functions (Funkce úpravy barev)

Pro dosažení přesného zobrazení barev umožňují funkce úpravy barev (red (červená), green(zelená), blue

(modrá), cyan (azurová), magerta (purpurová) a yellow (žlutá)) uživateli přizpůsobit odstín a sytost pro jednotlivé barevné osy individuálně bez ovlivnění ostatních barevných výstupů.

Color Format (Formát barev)

Monitor může detekovat formát barev vstupního signálu automaticky. Možnosti formátu barev můžete ručně změnit a přizpůsobit rozsah formátu barev, pokud se barvy nezobrazují správně.

Možnosti Vysvětlení

Auto (Automaticky) Monitor automaticky rozpozná formát barev

a úrovně černé a bílé.

RGB (Plný rozsah)

RGB (Omezený rozsah)

YUV (Plný rozsah)

YUV (Omezený rozsah)

Formát barev vstupního signálu je RGB a úroveň černé a bílé je plná

Formát barev vstupního signálu je RGB a úroveň černé a bílé je omezená

Formát barev vstupního signálu je YUV a úroveň černé a bílé je plná

Formát barev vstupního signálu je YUV a úroveň černé a bílé je omezená

Color Calibration

Uživatel může kalibrovat monitor aplikací ViewSonic Colorbration s určitým barevným senzorem.

Možnosti Pod Vysvětlení

CAL1 Display with the 1

user calibration

mode

CAL2 Display with the 2

user calibration

mode

CAL3 Display with the 3

user calibration

mode Calibration Notice

Reminder Schedule Set the schedule of calibration

remind message

Counter To show the time accumulate from

last calibration Recall Reset the Color Calibration related

settings to default

Game mode (Režim her)

Díky integraci designu OSD orientovaného na hry včetně předem kalibrovaných herních nastavení FPS, RTS a MOBA jsou jednotlivé režimy funkčně přizpůsobené v rámci herního testování a nastavení pro dosažení nejlepší kombinace barev a technologie. Pokud chcete aktivovat herní režim, otevřete nejdříve nastavení hlavní nabídky, poté přejděte na možnost „ViewMode“ (Režim zobrazení), vyberte položku „Game“ (Hra) a změňte nastavení na možnost „GAMER“ (Hráč).

GAIN (ZESÍLENÍ)

Použijte toto nastavení pro úpravu teploty bílé a možnosti USER COLOR (Uživatelské barvy) (lze uložit pod uživatelským režimem) nebo specifické teploty barvy a hodnoty zesílení (red (červená), green(zelená), blue (modrá)).

GAMMA

Umožňuje uživateli ručně upravit úroveň jasu stupnice šedé monitoru. K dispozici je pět možností výběru: 1.8, 2.0, 2.2, 2.4 a 2.6.

HUE (ODSTÍN)

Upravuje odstín jednotlivých barev (red (červené), green(zelené), blue (modré), cyan (azurové), magerta (purpurové) a yellow (žluté)).

HDR10 (High-Dynamic-Range)

Snižuje celkový kontrast dané scény tak, aby byly vidět detaily ve světlech a stínech. *

* K dispozici pouze v HDR 10 video obsahu.

Information (Informace)

Zobrazuje režim synchronizace (vstupní videosignál) grafické karty v počítači, číslo modelu LCD monitoru, sériové číslo a adresu webových stránek společnosti ViewSonic®. V uživatelské příručce grafické karty

najdete pokyny ke změně rozlišení a obnovovací frekvence (vertikální frekvence).

POZNÁMKA: VESA 1024 x 768 @ 60 Hz (příklad) představuje rozlišení o hodnotě 1024 x 768 a obnovovací frekvenci 60 Hz.

Input select (Výběr zdroje)

Přepíná mezi jednotlivými možnostmi vstupů, které jsou pro konkrétní monitor dostupné.

Low input lag (Nízká prodleva vstupu)

Společnost ViewSonic nabízí nízkou prodlevu vstupu, která využívá procesní reduktor monitoru, což snižuje latenci signálu. V dílčí nabídce nízké prodlevy vstupu můžete vybrat ze dvou možností odpovídající rychlost pro požadované používání

Manual image adjust (Ruční úprava obrazu)

Zobrazuje nabídku ruční úpravy obrazu. Můžete ručně nastavit celou řadu možností kvality obrazu.

Multi-picture (Vícenásobný obraz)

V nabídce MULTI-PICTURE MODE (Režim vícenásobného obrazu) můžete vybrat následující nastavení: QUAD WINDOW (Čtyři okna), PBP TOP-BOTTOM (PBP nahoře-dole), PBP LEFT-RIGHT (PBP vlevovpravo) a PIP. Vysvětlivky k jednotlivým nastavením jsou uvedeny níže.

1. QUAD WINDOWS (Čtyři okna): Můžete si vybrat typ rozdělené obrazovky se čtyřmi okny.

2. PBP TOP-BOTTOM (PBP nahoře-dole): Můžete si vybrat typy rozdělené obrazovky se dvěma okny a zobrazit dvě okna vedle sebe nahoře a dole.

3. PBP LEFT-RIGHT (PBP vlevo-vpravo): Můžete si vybrat typy rozdělené obrazovky se 2 okny a zobrazit 2 okna vedle sebe vlevo a vpravo.

4. PIP: Typy rozdělené obrazovky se dvěma obrazy, zobrazení velkého a malého obrazu na displeji.

5. PIP SIZE (Velikost PIP): Ovládá velikost dílčího obrazu v rámci PIP.

6. PIP POSITION (Poloha PIP): Ovládá polohu dílčího obrazu v režimu PIP.

7. PIP SWAP (Přehození PIP): Přehodí zdroj hlavního obrazu a zdroj dílčího obrazu.

8. SOURCE SELECT (Výběr zdroje): Vybere zdroj pro MULTI-PICTURE (Vícenásobný obraz) pro možnosti QUAD WINDOW (Čtyři okna), PBP TOP-BOTTOM (PBP nahoře-dole), PBP LEFT-RIGHT (PBP vlevovpravo) a PIP.

Memory recall (Vyvolání paměti)

Obnoví výchozí nastavení úprav, pokud se zobrazení používá ve výchozím režimu přednastavené synchronizace uvedené v části Specifications (Technické údaje) této příručky.

Výjimka: Tento ovládací prvek neovlivňuje změny provedené pomocí nastavení Language Select (Výběr jazyka) nebo Power Lock (Zámek napájení)

Overscan (Přeskenování)

Lze použít pro úpravu poměru stran vstupního signálu přijatého vaším monitorem za účelem úpravy obrazu, aby se objevil na monitoru.

OFFSET (POSUN)

Upravuje úroveň černé pro červenou, zelenou a modrou. Funkce zesílení a posunu umožňují uživatelům ovládat vyvážení bílé pro

maximalizaci řízení při kontrastních a tmavých scénách.

OSD Pivot (Otočení OSD)

Nastavení OSD směru otáčení obrazovky monitoru.

Možnosti Vysvětlení

Auto (Automaticky) 0° Nastavení obrazovky OSD bez otáčení +90° Nastavení otáčení obrazovky OSD o +90°

-90° Nastavení otáčení obrazovky OSD o -90° 180° Nastavení otáčení obrazovky OSD o 180°

preset Color Mode (Režim předvoleb barev)

Monitor je vybaven několika standardy barev běžnými v tomto odvětví. Jednotlivé režimy barev lze vybrat pro konkrétní účely použití monitoru.

S vestavěným snímačem G lze OSD automaticky otáčet v případě vertikálního umístění.

Možnosti Vysvětlení

sRGB Přesná barevná škála a gamma standardu sRGB EVU Přesná barevná škála a gamma standardu Evropské

vysílací unie SMPTE-C Přesná barevná škála a gamma standardu SMPTE-C REC709 Přesná barevná škála a gamma standardu ITU-R Rec.

Standard 709 DICOM SIM Nastavení křivky gamma na simulaci DICOM Native (Nativní)

Původní barvy LC panelu

Response time (Doba odezvy)

Upraví dobu odezvy a zajistí plynulý obraz bez pruhů, rozostření a duplikování. Krátká doba odezvy se dokonale hodí pro většinu her náročných na grafický výkon a poskytuje úžasnou kvalitu obrazu při sledování sportu nebo akčních filmů. Doporučujeme nastavit nabídku na možnost „Ultra Fast“ (Ultrarychlé).

Resolution notice (Upozornění na rozlišení)

Upozornění uživatele informuje, že aktuální rozlišení zobrazení není správné nativní rozlišení. Toto upozornění se objeví v okně nastavení displeje při nastavení rozlišení zobrazení.

Recall (Připomenutí)

Obnoví nastavení monitoru.

Setup menu (Nabídka nastavení)

Upraví nastavení OSD (zobrazení na obrazovce). Celá řada těchto nastavení lze nastavit prostřednictvím upozornění na obrazovce, takže uživatelé nemusejí nabídku znovu otevírat.

Sharpness (Ostrost)

Upraví ostrost a kvalitu obrazu monitoru.

Save as (Uložit jako)

Funkce uložení OSD je umístěna v hlavní nabídce. K dispozici jsou 3 hlavní pozice (USER MODE 1, USER MODE 2, USER MODE3) (Režim uživatele 1, Režim uživatele 2, Režim uživatele 3), což uživateli umožňuje uložení nastavení OSD.

Saturation (Sytost)

Upravuje hloubku jednotlivých barev (red (červené), green(zelené), blue (modré), cyan (azurové), magerta (purpurové) a yellow (žluté))

Uniformity (Rovnoměrnost)

Korekce rovnoměrnosti kompenzuje světelnost a nevyvážení rovnoměrnosti barev na obrazovce, jako jsou tmavá místa, nejednotný jas nebo nečitelné obrázky na obrazovce. Díky funkci korekce rovnoměrnosti od společnosti ViewSonic budou stupnice šedé vyváženější a výsledky delta E se zlepší, což zvýší spolehlivost a poskytne nejvyšší kvalitu sledování obrazu na každém monitoru.

POZNÁMKA: Je-li povolená funkce rovnoměrnosti, sníží celkově maximální světelnost displeje.

ViewMode (Režim zobrazení)

Uikátní funkce ViewMode (Režim zobrazení) od společnosti ViewSonic nabízí předvolby „Game“ (Hra), „Movie“ (Film), „Web“, „Text“ a „Mono“. Tyto předvolby byly vytvořeny především pro optimalizaci sledování obrazů pro různé účely použití obrazovky.

Výpočet přestávek

Při dlouhodobém sledování monitoru doporučujeme provádět pravidelné přestávky. Je doporučeno provádět krátké alespoň 5minutové přestávky po 1 - 2 hodinách souvislého sledování.

Obecně jsou přínosnější kratší a častější přestávky, než delší a méně časté přestávky.

Pohled na vzdálené objekty

Během přestávek mohou uživatelé díle snížit zatížení zraku a suchost pohledem na objekty, které se nacházejí dále od nich.

• Cvičení s očima

Cvičení s očima může přispět k minimalizaci zatížení zraku. Pomalu otáčejte očima doleva, doprava, nahoru, dolů a podle potřeby opakujte.

• Cvičení s krkem

Cvičení s krkem může rovněž přispět k minimalizaci zatížení zraku. Nechte paže volně viset podél těla, mírným ohnutím dopředu protáhněte krk, otočte hlavu doprava a doleva a podle potřeby opakujte.

4-3. Gestion des paramètres du moniteur

OSD Timeout (Interruption OSD)

La fonction Interruption OSD permet aux utilisateurs de choisir la durée pendant laquelle l'OSD reste à l'écran en cas d'inactivité (nombre de secondes).

OSD Background (Arrière-plan OSD)

La fonction Arrière-plan OSD permet aux utilisateurs de désactiver l'arrière-plan OSD en sélectionnant et en réglant les paramètres OSD.

Power Indicator (Voyant alim.)

Le témoin d'alimentation est le voyant qui indique si le moniteurs est allumé ou éteint.

Auto Power Off (Arrêt Auto)

Sélectionner Arrêt Auto permet de mettre le moniteur hors tension après une certaine durée.

Sleep (Veille)

Ce paramètre permet aux utilisateurs de régler la durée d'inactivité avant que le moniteur passe en mode alimentation réduite. L'écran sera en « mode veille » pendant cette durée.

Eco Mode (Mode Éco)

Permet aux utilisateurs de choisir entre différents modes, en fonction de la consommation électrique.

DDC/CI (Canal des données d'affichage/Interface de commande)

On (Activer) ce paramètre permet le contrôle du moniteur via la carte graphique.

5. Specifikace

VG2448

Monitor Type (Typ) Technologie TFT (Thin Film Transistor),

Aktivní zobrazovací matrice 1920 x 1080, rozteč obrazových bodů 0,2745 mm

Velikost zobrazení

Barevný filtr Svislý proužek RGB

Skleněný povrch

Vstupní signál Video Sync Digitální TMDS (100 ohmů)

Kompatibilita PC

Rozlišeni

Macintosh

Doporučené

Podporováno

Metrické jednotky: 60,5 cm Imperiální jednotky: 23,8” (plocha zobrazení 23,8”)

Antireflexní úprava

:24-82 kHz, fv:50-75 Hz

Až 1920 x 1080 neprokládaně Power Macintosh až 1920 x 1080

1920 x 1080 @ 60 Hz

1920 x 1080 @ 60 Hz 1680 x 1050 @ 60 Hz 1440 x 900 @ 60 Hz 1280 x 1440 @ 60 Hz 1280 x 1024 @ 60, 75 Hz 1024 x 768 @ 60, 70, 75 Hz 800 x 600 @ 56, 60, 72, 75 Hz 720 x 400 @ 70 Hz 640 x 480 @ 60, 72, 75 Hz

Napájení Vstupní napětí 100-240 VAC, 50/60 Hz (automatické

přepínání)

Zobrazovací plocha

Plné snímání 527,04 mm (Š) x 296,46 mm (V)

20,75” (Š) x 11,67” (V)

Provozní podmínky

Teplota Vlhkost Nadmořská výš

+32 °F až +104 °F (0 °C až +40 °C) 20% až 90% (bez kondenzace) Do 16 404 stop

Skladovací podmínky

Teplota Vlhkost Nadmořská

-4 °F až +140 °F (-20 °C až +60 °C) 5% až 90% (bez kondenzace) Do 40 000 stop

výška

Rozměry Fyzická 549,44 mm (Š) x 517,03 mm (V) x 202,18

mm (H) 21,65” (Š) x 20,37” (V) x 7,97” (H)

Nástěnný držák

Max.

zatížení

14kg

Šablona

otvorů

(Š x V; mm)

100mm x

100mm

Deska

rozhraní

(Š x V x H)

115 mm x 115 mm x

2.6 mm

Otvor v

desce

Ø 5mm

Množství a specik-

ace šroubů

4 piece

M4 x 10mm

Hmotnost Fyzická 5,82 lb (12,84 kg)

Úsporné

Zapnuto

45W (Typický) (Modrá indikátor)

režimy

Vypnuto

<0,3W

VG2748

Monitor Type (Typ) Technologie TFT (Thin Film Transistor),

Aktivní zobrazovací matrice 1920 x 1080, rozteč obrazových bodů 0,3114 mm

Velikost zobrazení

Metrické jednotky: 68,6 cm Imperiální jednotky: 27” (plocha zobrazení 27”)

Barevný filtr Svislý proužek RGB

Skleněný

Antireflexní úprava

povrch

Vstupní signál Video Sync Digitální TMDS (100 ohmů)

:24-82 kHz, fv:50-75 Hz

Kompatibilita PC

Macintosh

Rozlišeni

Doporučené

Podporováno

Až 1920 x 1080 neprokládaně Power Macintosh až 1920 x 1080

1920 x 1080 @ 60 Hz

Napájení Vstupní napětí 100-240 VAC, 50/60 Hz (automatické

přepínání)

Zobrazovací plocha

Provozní podmínky

Plné snímání 597,9 mm (Š) x 336,3 mm (V)

23,54” (Š) x 13,24” (V)

Teplota Vlhkost Nadmořská výš

+32 °F až +104 °F (0 °C až +40 °C) 20% až 90% (bez kondenzace) Do 16 404 stop

Skladovací podmínky

Teplota Vlhkost Nadmořská

-4 °F až +140 °F (-20 °C až +60 °C) 5% až 90% (bez kondenzace) Do 40 000 stop

výška

Rozměry Fyzická 620,7 mm (Š) x 407,2 ~ 537,2mm (V) x

202,2 mm (H) 24,5” (Š) x 21,27” (V) x 8,0” (H)

Nástěnný držák

Max.

zatížení

14kg

Šablona

otvorů

(Š x V; mm)

100mm x

100mm

Deska

rozhraní

(Š x V x H)

115 mm x 115 mm x

2.6 mm

Otvor v

desce

Ø 5mm

Množství a specik-

ace šroubů

4 piece

M4 x 10mm

Hmotnost Fyzická 5,82 lb (12,84 kg)

Úsporné

Zapnuto

45W (Typický) (Modrá indikátor)

režimy

Vypnuto

Nastavení obnovovací frekvence grafické karty v počítači nesmí

<0,3W

přesáhnout tento režim časování; v opačnémpřípadě může dojít k trvalému poškození displeje LCD.

Zkušební podmínka odpovídá normě EEI

6. Odstranování problémů

Žádné napájení

• Zkontrolujte, zda je zapnutý vypínač.

• Zkontrolujte, zda je síťový kabel bezpečně připojen k monitoru.

• Připojte k zásuvce jiný elektrospotřebič (například rádio) a zkontrolujte, zda je v zásuvce správné napětí.

Napájení je zapnuto, ale na monitoru není zobrazení

• Zkontrolujte, zda je videokabel, který je dodán s monitorem, řádně a bezpečně připojen k portu výstupu videa na zadní straně počítače. Pokud není druhý konec videokabelu trvale připojen k monitoru, řádně jej připojte.

• Nastavte jas a kontrast.

• Používáte-li počítač Macintosh starší než G3, potřebujete adaptér Macintosh.

Nesprávné nebo neobvyklé barvy

• Pokud chybí některé barvy (červená, zelená nebo modrá), zkontrolujte, zda je videokabel řádně připojen. Uvolněné nebo zlomené kolíky v konektoru kabelu mohou způsobit vadné spojení.

• Připojte monitor k jinému počítači.

• Používáte-li starší grafickou kartu, požádejte společnost ViewSonic standardem DDC.

Ovládací tlačítka nefungují

• Najednou stiskněte pouze jedno tlačítko.

o adaptér pro karty, které nejsou kompatibilní se

7. Čištění a údržba

Čištění monitoru

• PŘED ČIŠTĚNÍM MONITOR VYPNĚTE.

• NIKDY NENANÁŠEJTE ŽÁDNOU TEKUTINU PŘÍMO NA OBRAZOVKU NEBO PLÁŠŤ.

Čištění obrazovky:

1. Otřete obrazovku čistým, suchým a netřepivým hadříkem. Tím bude odstraněn prach a částečky nečistot.

2. Pokud je obrazovka stále znečištěná, naneste na čistý, suchý a netřepivý hadřík malé množství čističe skla bez obsahu čpavku nebo alkoholu ani obrazovku otřete.

Čištění podstavce:

1. Použijte měkký a suchý hadřík.

2. Pokud je podstavec stále znečištěn, naneste na čistý, suchý a netřepivý hadřík malé množství prostředku na mytí nádobí bez obsahu čpavku, alkoholu ani abrazivních látek a podstavec

otřete.

Omezení

• Společnost ViewSonic

nedoporučuje používat k čištění monitoru a skříně žádné čističe na bázi čpavku nebo alkoholu. Bylo zjištěno, že některé chemické čističe poškozují obrazovku a/nebo skříň monitoru.

• Společnost ViewSonic nezodpovídá za škody způsobené používáním čističů na bázi čpavku nebo alkoholu.

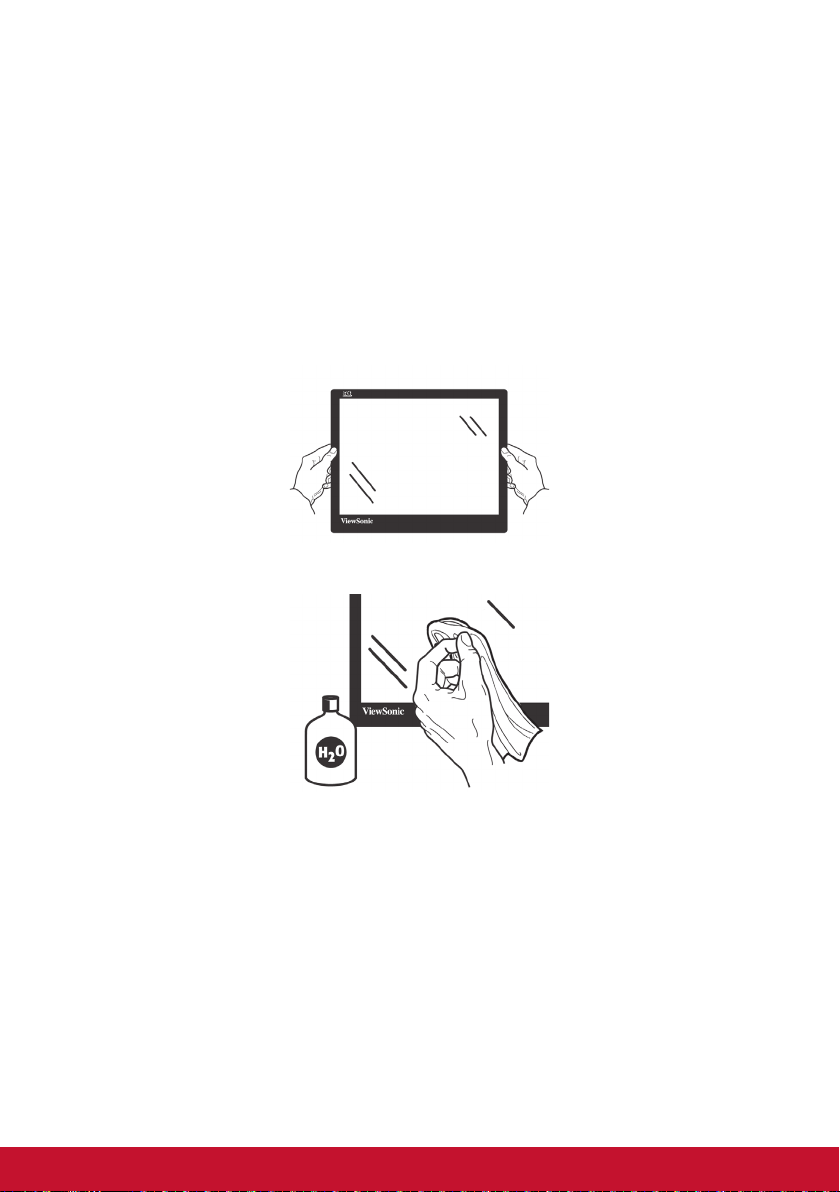

Pozor:

Držte monitor pouze za kraje.

Čistěte pouze vodou a čistým bavlněným

hadříkem.

8. Prohlášení o shodě

POZNÁMKA: Tato část obsahuje veškeré požadavky na připojení

a regulatorní informace. Příslušné ověřené způsoby použití musí odpovídat typovým štítkům a příslušnému označení na zařízení.

8-1. Prohlášení o souladu se směrnicemi FCC

Toto zařízení splňuje podmínky části 15 směrnic FCC. Provoz musí splňovat tyto dvě podmínky: (1) toto zařízení nesmí způsobit ne ádoucí rušení signálu, (2) toto zařízení musí akceptovat jakékoli vnější rušení včetně rušení, které by způsobilo nežádoucí činnost.

Toto zařízení bylo testováno a splňuje limity pro digitální zařízení třídy B podle předpisů FCC, část 15. Tyto požadavky jsou stanoveny tak, aby poskytovaly odpovídající ochranu před škodlivým rušením v případě, že je přístroj používán v obydlené oblasti. Zařízení vytváří, používá a může vyzařovat elektromagnetické záření na rádiových frekvencích a při zanedbání pokynů pro instalaci a používání může způsobit nežádoucí rušení rozhlasového a televizního vysílání. Avšak, není možné zaručit, že se rušení neobjeví na konkrétním místě instalace. Pokud k rušení rozhlasového či televizního příjmu, jehož vznik lze jednoznačně určit vypínáním a zapínáním přístroje, skutečně dojde, doporučujeme uživateli, aby se pokusil rušení omezit některým z následujících opatření:

• Změňte orientaci přijímací antény.

• Zvětšete vzdálenost mezi zařízením a přijímačem.

• Zapojte přístroj do zásuvky, která není součástí stejného elektrického obvodu jako zásuvka pro přijímač.

• Pro radu se obražte na prodejce nebo zkušeného rádio / TV technika.

Upozornění: V případě jakýchkoli změn nebo úprav tohoto zařízení, které nebyly výslovně schváleny stranou odpovědnou za shodu, hrozí uživateli ztráta oprávnění k provozování zařízení.

8-2. Prohlášení Industry Canada

CAN ICES-3 (B)/NMB-3(B)

8-3. Prohlášení o shodě CE pro evropské země

Toto zařízení vyhovuje směrnici o elektromagnetické slučitelnosti (EMC) 2014/30/EU a směrnici o nízkém napětí 2014/35/EU.

Následující informace platí pouze pro státy EU:

Symbol uvedený vpravo se shoduje se směrnicí o likvidaci elektrických a elektronických výrobků 2012/19/EU (WEEE).

Výrobky označené tímto symbolem je ZAKÁZÁNO likvidovat jako netříděný komunální odpad a musí být odevzdány ve sběrně v souladu s místními zákony.

8-4. Prohlášení o shodě se směrnicí o omezením

používání určitých nebezpečných složek (RoHS2)

Tento výrobek byl zkonstruován vyroben v souladu se směrnicí 2011/65/EU Evropského parlamentu a rady o omezení pou ívání určitých nebezpečných složek v elektrických a elektronických zařízeních (zařízení RoHS2) a je v souladu s maximálními hodnotami koncentrací vydanými evropským výborem TAC (Technical Adaptation Committee), které jsou uvedeny níže:

Složka

Olovo (Pb)

Rtut’ (Hg)

Kadmium (Cd)

Šestimocný brom (Cr

Polybromované bifenyly (PBB)

Polybromované difenylétery (PBDE)

)

Stanovená maximální koncentrace

0,1% < 0,1%

0,01% < 0,01%

0,1% < 0,1%

Skutečná koncentrace

Na některé z výše uvedených složek výrobků se vztahují následující výjimky podle Dodatku III směrnice RoHS2:

Mezi příklady výjimek patří:

1. Rtuť ve studených katodových fluorescenčních lampách a venkovních elektrodových fluorescenčních lampách (CCFL a EEFL) pro speciální účely nepřesahující (na lampu):

(1) Krátká délka (≦500 mm): maximálně 3,5 mg na lampu. (2) Střední délka (＞500 mm a ≦1 500 mm): maximálně 5 mg

na lampu. (3) Dlouhá délka (＞1 500 mm): maximálně 13 mg na lampu.

2. Olovo ve skle katodových paprskových trubic.

3. Olovo ve skle fluorescenčních trubic nepřesahující 0,2 % hmotnosti.

4. Olovo jako slitinový prvek v hliníku obsahující do 0,4 % hmotnosti olova.

5. Slitina mědi obsahující do 4 % hmotnosti olova.

6. Olovo ve vysokoteplotních pájkách (například slitiny olova, které obsahují 85 % nebo více hmotnosti olova).

7. Elektrické a elektronické součástky obsahující olovo ve skle a keramice jiné, než dielektrická keramika v kondenzátorech, tzn. piezoelektronická zařízení, nebo ve skleněné nebo keramické matricové směsi.

8-5. Likvidace produktu po skončení životnosti

Společnost ViewSonic je ohleduplná vůči životnímu prostředí a jejím cílem je ekologická práce a život. Děkujeme vám, že se podílíte na chytřejším a ekologičtějším využívání výpočetní techniky.

Další informace najdete na webových stránkách společnosti ViewSonic.

USA a Kanada:

http://www.viewsonic.com/company/green/recycle-program/

Evropa:

http://www.viewsoniceurope.com/eu/support/call-desk/

Tchaj-wan:

http://recycle.epa.gov.tw/

9. Informace o autorském právu

Macintosh a Power Macintosh jsou registrované ochranné známky společnosti Apple Inc.

Microsoft, Windows, a logo Windows jsou ochranné známky společnosti Microsoft Corporation registrované v USA a dalších zemích.

ViewSonic a logo se třemi ptáky jsou registrované ochranné známky společnosti ViewSonic Corporation.

VESA je registrovaná ochranná známka sdružení Video Electronics Standards Association. DPMS, DisplayPort, a DDC jsou ochranné známky sdružení VESA.

ENERGY STAR agentury pro ochranu životního prostředí EPA (Environmental Protection Agency). Jako partner programu ENERGY STAR® se spolecnost ViewSonic Corporation zavázala, že tento produkt bude splňovat zásady programu ENERGY STAR® pro úsporu energie.

Omezení: Společnost ViewSonic Corporation neodpovídá za technické nebo redakční chyby nebo nedostatky v tomto dokumentu ani za náhodné nebo následné škody vzniklé použitím tohoto dokumentu nebo produktu.

je registrovaná ochranná známka americké

V zájmu neustálého zdokonalování produktů si společnost ViewSonic Corporation vyhrazuje právo na změnu specifikací produktu bez předchozího upozornění. Změna informací v tomto dokumentu bez předchozího upozornění vyhrazena.

Tento dokument nesmí být kopírován, rozšiřován nebo převáděn do jakékoliv formy a pro jakékoli účely bez předchozího písemného svolení společnosti ViewSonic Corporation.

VG2448_VG2748_UG_CZE Rev. 1A 01-10-18

Zákaznická podpora

Chcete-li získat technickou odbornou pomoc nebo provést servis produktu, vyhledejte kontakt v následující tabulce nebo se obratte na prodejce.

POZNÁMKA: Budete potřebovat sériové číslo produktu..

Asia pacific

Country/ Region

ViewSonic Corporation

China www.viewsonic.com.cn T= 4008 988 588

Hong Kong www.hk.viewsonic.com T= 852 3102 2900

Macau www.hk.viewsonic.com T= 853 2840 3687

Japan www.viewsonicjapan.co.jp T= 0120 341 329

Korea ap.viewsonic.com/kr/ T= 080 333 2131

India www.in.viewsonic.com T= 1800 419 0959

Singapore/ Malaysia/ Thailand

Europe

Europe www.viewsoniceurope.com http://www.viewsoniceurope.com/eu/support/call-desk/ Arabia ap.viewsonic.com/me/ يلحملا عئابلاب لصتا

България www.viewsoinceurope.com

Hrvatska www.viewsoinceurope.com

Česká Republika

Nederland www.viewsoniceurope.com

Suomi www.viewsoniceurope.com

France et autres pays francophones en Europe

Website T= Telephone

C = CHAT ONLINE

T= 886 2 2246 3456

http://www.viewsonic.com.tw/

www.ap.viewsonic.com T= 65 6461 6044

www.viewsoniceurope.com

www.viewsoniceurope.com/fr/

F= 886 2 2249 1751 Toll Free= 0800-899880

http://www.viewsoniceurope. com/eu/support/call-desk/

www.viewsoniceurope.com/ fr/support/call-desk/

service@tw.viewsonic. com

service.cn@ cn.viewsonic.com

service@hk.viewsonic. com

service@jp.viewsonic. com

service@kr.viewsonic. com

service@in.viewsonic. com

service@sg.viewsonic. com

service_bg@ viewsoniceurope.com

service_hr@ viewsoniceurope.com

service_cz@ viewsoniceurope.com

service_nl@ viewsoniceurope.com

service_fi@ viewsoniceurope.com

service_fr@ viewsoniceurope.com

Canada www.viewsonic.com

Suisse www.viewsoniceurope.com/de/

Belgique (Français)

Luxembourg (Français)

Deutschland

Österreich

Schweiz (Deutsch)

Ελλάδα www.viewsoniceurope.com

Magyar Köztársaság

Italia e altri paesi di lingua italiana in Europa

Spain www.viewsoniceurope.com/es/

Latinoamérica (México)

Italia e altri paesi di lingua italiana in Europa

Polska i inne kraje Europy Centralnej

Portugal www.viewsoniceurope.com

România www.viewsoinceurope.com

Россия www.viewsoniceurope.com/ru/

Беларусь (Русский)

Латвия (Русский)

Srbija www.viewsoniceurope.com

Slovensko www.viewsoinceurope.com

www.viewsoniceurope.com/fr/

www.viewsoniceurope. com/de/

www.viewsoniceurope. com

www.viewsonic.com/la/ T= 001-8882328722

www.viewsoniceurope.com

www.viewsoniceurope.com/ru/

T (Numéro vert)= 1-866-463-4775

www.viewsoniceurope.com/de/ support/call-desk/

www.viewsoniceurope.com/fr/ support/call-desk/

www.viewsoniceurope.com/de/ support/call-desk/

http://www.viewsoniceurope. com/eu/support/call-desk/

www.viewsoniceurope.com/es/ support/call-desk/

http://www.viewsoniceurope. com/eu/support/call-desk/

www.viewsoniceurope.com/ru/ support/call-desk/

http://www.viewsoniceurope. com/eu/support/call-desk/

service.ca@viewsonic. com

service_ch@ viewsoniceurope.com

service_be@ viewsoniceurope.com

service_lu@ viewsoniceurope.com

service_deu@ viewsoniceurope.com

service_at@ viewsoniceurope.com

service_ch@ viewsoniceurope.com

service_gr@ viewsoniceurope.com

service_hu@ viewsoniceurope.com

service_it@ viewsoniceurope.com

service_es@ viewsoniceurope.com

soporte@viewsonic. com

service_it@ viewsoniceurope.com

service_pl@ viewsoniceurope.com

service_pt@ viewsoniceurope.com

service_ro@ viewsoniceurope.com

service_ru@ viewsoniceurope.com

service_br@ viewsoniceurope.com

service_lv@ viewsoniceurope.com

service_rs@ viewsoniceurope.com

service_sk@ viewsoniceurope.com

Slovenija www.viewsoinceurope.com

Sverige www.viewsoniceurope.com

Türkiye

Україна www.viewsoniceurope.com

http://www.viewsoniceurope. com/tr/

http://www.viewsoniceurope. com/eu/support/call-desk/

www.viewsoniceurope.com/tr/ support/call-desk/

http://www.viewsoniceurope. com/eu/support/call-desk/

America

Australia New Zealand

Canada www.viewsonic.com T= 1-866-463-4775

Latin America www.viewsonic.com/la/

Middle East ap.viewsonic.com/me/ Contact your reseller

Puerto Rico & Virgin Islands

South Africa ap.viewsonic.com/za/ Contact your reseller

United States www.viewsonic.com T= 1-800-688-6688

www.viewsonic.com.au

www.viewsonic.com

AUS= 1800 880 818 NZ= 0800 008 822

C= https://www.viewsonic.

com/la/soporte/serviciotecnico-la/

T= 1-800-688-6688 (English) C= http://www.viewsonic.com/

la/soporte/servicio-tecnico

service_si@ viewsoniceurope.com

service_se@ viewsoniceurope.com

service_tr@ viewsoniceurope.com

service_ua@ viewsoniceurope.com

service@ au.viewsonic.com

service.ca@viewsonic. com

soporte@viewsonic. com

service@ ap.viewsonic.com

service.us@viewsonic. com

soporte@viewsonic. com

service@ ap.viewsonic.com

service.us@viewsonic. com

Omezená záruka

Monitor ViewSonic

Rozsah záruky:

ViewSonic zaručuje, že její produkty budou v záruční době pracovat bez vad na materiálu a provedení. Dojde-li během záruční doby k závadě produktu způsobené vadou materiálu nebo provedení, společnost ViewSonic produkt bezplatně a podle vlastního uvážení opraví nebo vymení. Vyměněný produkt nebo jeho vnitřní součásti mohou obsahovat znovu vyrobené nebo repasované součástky nebo komponenty.

Záruční doba:

Na monitory ViewSonic je poskytována záruka od 1 do 3 let v závislosti na zemi, ve které by monitor zakoupen, na všechny součásti včetně světelného zdroje a na zpracování ode dne zakoupení prvním spotřebitelem.

Koho záruka chrání:

Tato záruka se vztahuje pouze na prvního majitele.

Na co se tato záruka nevztahuje:

1. Produkt, jehož sériové číslo bylo upraveno, odstraněno nebo znečitelněno.

2. Poškození, zhoršení nebo nefungování z následujících příčin:

a. Nehoda, nesprávné používání, nedbalost, požár, voda, blesk

nebo jiné přírodní živly, neoprávněné úpravy produktu nebo nedodržení pokynů dodaných s produktem.

b. Poškození produktu při přepravě. c. Odebrání nebo instalace produktu. d. Příčiny mimo produkt, například výkyvy nebo výpadky

elektrické energie.

e. Použití spotřebního materiálu nebo náhradních dílů, které

nesplňují specifikace společnosti ViewSonic.

f. Běžné opotřebení. g. Veškeré další příčiny, které se nevztahují k závadě produktu.

3. Jakýkoliv výrobek vykazující stav obecně známý jako “vypálený obraz”, který je způsoben dlouhodobým zobrazením statického obrazu na výrobku.

4. Náklady na demontáž, instalaci, jednosměrný transport, pojištění montáž.

Zajištění servisu:

1. Informace o servisu v záruční době získáte od Zákaznické podpory společnosti ViewSonic (viz stránka Zákaznická podpora). Budete vyzváni k poskytnutí sériového čísla produktu.

2. Pro zajištění servisu v záruční době budete vyzváni, abyste poskytli (a) originální doklad o nákupu s datumem, (b) vaše jméno, (c) vaši adresu, (d) popis problému a (e) sériové číslo produktu.

3. Odevzdejte nebo odešlete produkt vyplaceně v původním obalu některému z pověřených servisních středisek.

4. Informace o nejbližším servisním středisku ViewSonic získáte od společnosti ViewSonic.

Omezení předpokládaných záruk:

Mimo záruky uvedené v tomto dokumentu neexistují žádné výhradní ani předpokládané záruky, včetně předpokládaných záruk obchodovatelnosti a vhodnosti pro určitý účel.

Vyloučení škod:

Jedinou povinností společnosti Viewsonic je uhrazení opravy nebo výměny produktu.společnost Viewsonic nenese odpovědnost za:

1. Škody na jiném majetku způsobené závadami produktu, škody způsobeemi, ztrátou používání produktu, ztrátou času, ztrátou zisku, ztrátou obchodní příležitosti, ztrátou dobré vůle, střetem obchodních vztahů nebo jinou komerční ztrátou, a to i v případě, že společnost byla na možnost těchto škod upozorněna.

2. Veškeré další náhodné, následné nebo jiné škody.

3. Veškeré nároky jiné strany vůci spotřebiteli.

4. Oprava nebo pokus o opravu osobou, která nebyla oprávněna společností ViewSonic.

Platný právní řád:

Tato záruka vám dává určitá práva; můžete mít rovněž další práva, která se v různých státech liší. Některé státy neumožňují výjimky nebo omezení předpokládaných záruk ani omezení odpovědnosti za následné nebo nepřímé škody; v takovém případě se na vás výše uvedená omezení a výjimky nevztahují.

Prodej mimo USA a Kanadu:

Informace o záruce a servisu produktů ViewSonic prodávaných mimo USA a Kanadu získáte od společnosti ViewSonic nebo od místního prodejce ViewSonic.

Délka záruční doby pro tento výrobek v kontinentální Číně (vyjma území Hongkong, Macao a Tchajwan) podléhá podmínkám uvedeným v záručním listě.

Pro uživatele v Evropě a Rusku jsou všechny podrobnosti záruky uvedeny na stránce www.viewsoniceurope.com pod hlavičkou Support/Warranty information.

Display Warranty Term Template In UG VSC_TEMP_2007

Viewsonic VG2748 User Guide [cs]

Specifications and Main Features

Frequently Asked Questions

User Manual

1. Upozornění a varování

2. Začínáme

2-1. Obsah balení

2-2. Vnější části monitoru

2-3. Instalace hardwaru

2-4. Rychlá instalace

2-5. Zapnutí

2-6. Instalace ovladačů (Nastavení Windows 10)

3. Nastavení obrazu

3-1. Pomocí ovládacího panelu

3-2. Optimalizace monitoru

3-3. Nastavení režimu synchronizace

3-4. Instalace dalšího softwaru (Volitelná)

4. Úvod k nabídce OSD

4-1. Struktura nabídky OSD

4-2. Vysvětlivky nabídky OSD

4-3. Gestion des paramètres du moniteur

5. Specifikace

6. Odstranování problémů

7. Čištění a údržba

8. Prohlášení o shodě

8-1. Prohlášení o souladu se směrnicemi FCC

8-2. Prohlášení Industry Canada

8-3. Prohlášení o shodě CE pro evropské země

8-5. Likvidace produktu po skončení životnosti

9. Informace o autorském právu

Zákaznická podpora

Omezená záruka
