VG2740V
Näyttö
Käyttöopas
Mallinro VS18629
Osanro: VG2740V
Kiitos, kun valitsit ViewSonic®-näytön
Maailman johtavana visuaalisten ratkaisujen toimittajana ViewSonic® on
omistautunut ylittämään maailman odotukset teknisestä evoluutiosta, innovaatiosta
ja yksinkertaisuudesta. Me ViewSonic®issa uskomme, että tuotteillamme on
potentiaalia tehdä positiivinen vaikutus maailmaan ja luotamme siihen, että
valitsemasi tuote soveltuu käyttötarkoitukseesi hyvin.
Vielä kerran, kiitos, kun valitsit ViewSonic®in!
2
Turvallisuusvarotoimet
Lue nämä ohjeet kokonaan ennen laitteen käyttämistä.
• Säilytä nämä ohjeet turvallisessa paikassa.
• Huomioi kaikki varoitukset ja toimi ohjeiden mukaisesti.
• Istu vähintään 45 cm etäisyydellä näytöstä.
• Jätä laitteen ympärille vähintään 10 cm väli kunnollisen tuuletuksen
varmistamiseksi.
• Käsittele näyttöä aina huolellisesti sitä liikuttaessasi.
• Käytä aina monitorisarjan valmistajan suosittelemia kaappeja, telineitä tai
asennusmenetelmiä.
• Käytä aina huonekalua, joka tukee monitoria turvallisesti.
• Varmista aina, ettei monitori ulotu sitä tukevan huonekalun reunan yli.
• Älä sijoita monitoria paikkaan, jossa lapset luultavasti viettävät aikaansa.
• Selitä lapsille aina vaarat, jotka syntyvät kiipeämisestä huonekalun päälle
monitorin tai vastaavan laitteen tavoittamiseksi.
• Reititä ja järjestä monitoriin liitetyt kaapelit ja johdot niin, ettei niihin voi
kompastua ja ettei niitä voi vetää tai niihin tarttua.
• Ole varovainen, kun poistat monitorin takakannen. Tämä monitori sisältää
korkeajännitteisiä osia.
• Älä käytä laitetta lähellä vettä. Vähentääksesi tulipalon tai sähköiskun vaaraa, älä
altista laitetta kosteudelle.
• Vältä altistamasta laitetta suoralle auringonpaisteelle ja muille jatkuville
lämmönlähteille. Älä asenna lähelle lämmönlähteitä, kuten lämpöpattereita,
lämmityssäleikköjä, liesiä tai muita lämpöä tuottavia laitteita (mukaan lukien
vahvistimet), jotka voivat nostaa laitteen lämpötilan vaaralliselle tasolle.
• Puhdista pehmeällä, kuivalla liinalla. Jos tarvitaan lisäpuhdistusta, katso
lisäohjeita tämän oppaan "Kunnossapito"-luvusta.
• Vältä näytön koskettamista. Ihon rasva on vaikea poistaa.
• Älä hankaa tai käytä painetta näyttöpaneelin, koska se voi vahingoittaa ruutua
pysyvästi.
• Älä sijoita monitoria epävakaaseen sijaintiin.
• Älä sijoita monitoria suurikokoisen huonekalun päälle (esim. kaapit ja kirjahyllyt
kiinnittämättä sekä huonekalua että monitoria sopivaan tukeen.
• Älä sijoita monitoria liinan tai muiden materiaalien päälle, joita voi olla tuotteen
ja sitä tukevan huonekalun välissä.
3
• Laita näyttö hyvin tuuletetulle alueelle. Älä laita näytön päälle mitään, mikä
ehkäisee lämmön hajaantumista.
• Älä laita raskaita esineitä näytön päälle, videokaapelia tai virtajohtoa.
• Älä aseta kohteita, jotka voivat houkuttaa lapsia kiipeämään, kuten leluja tai
kaukosäätimiä, monitorin ja sitä tukevan tuotteen päälle.
• Jos läsnä on savua, epänormaalia ääntä, tai outoa tuoksua, sammuta laite
välittömästi ja ota yhteys myyjääsi tai ViewSonic:iin. Näytön käyttämisen
jatkaminen on vaarallista.
• Älä yritä kiertää polarisoidun tai maadoitustyyppisen pistokkeen
turvaominaisuuksia. Polarisoidussa pistokkeessa on kaksi terää, joista toinen
on leveämpi. Maadoitustyyppisessä pistokkeessa on kaksi terää ja kolmas,
maadoituspiikki. Leveä terä ja kolmas piikki ovat käytössä turvallisuutesi vuoksi.
Jos pistoke ei sovi pistorasiaan, hanki sovitin. Älä yritä pakottaa pistoketta
pistorasiaan.
• Tarkista talon sähkökaappi. Järjestelmän tulisi tarjota nimellisarvoltaan 120/240
V:n, 20 A:n virrankatkaisin.
• Kun liität pistokkeen pistorasiaan, ÄLÄ irrota maadoituspiikkiä. Varmista, ettei
maadoituspiikkejä POISTETA KOSKAAN.
• Varmista että virtajohdon yli ei kävellä tai ettei sitä puristeta varsinkaan pistoke-
ja liitinkohdista, sekä laitteesta ulostulevista kohdista. Varmista että virtalähde
on lähellä laitetta helposti saavutettavissa.
• Käytä vain valmistajan määrittämiä lisälaitteita/lisävarusteita.
• Käytä ainoastaan rattaiden, jalustan, kolmijalan, kannattimen tai pöydän
kanssa, joka on valmistajan määrittelemä. Käyttäessäsi rattaita, ole varovainen
liikuteltaessa laite/ratasyhdistelmää, jotta välttyisit vahingolta sen kaatuessa.
• Irroita laitteen virtajohto, jos et käytä sitä pitkään aikaan.
• Jätä kaikki huolto pätevälle huoltohenkilöstölle. Huoltoa tarvitaan, jos laite on
millään lailla vahingoittunut, kuten: jos virtajohto tai pistoke on vahingoittunut,
jos nestettä on kaatunut laitteelle tai esineitä on joutunut sen sisään, jos laite
on altistunut sateelle tai kosteudelle, jos laite ei toimi normaalisti tai se on
pudonnut.
• Kun käytät kuulokkeita, säädä äänenvoimakkuus asianmukaiselle tasolle, muuten
seurauksena voi olla kuulovahinko.
4
• Vakausvaara: Näyttö voi pudota ja aiheuttaa vakavan henkilövamman tai
kuoleman. Vamman estämiseksi tämä näyttö on kiinnitettävä lujasti lattiaan/
seinään asennusohjeiden mukaisesti.
• Monitorin kiinnittäminen seinään tai kiinteään kohteeseen käyttämällä vaijeria
tai muita kiinnityslaitteita tukevat monitorin painoa estäen sitä putoamasta.
Reikäkuvio
(L x K)
100 x 100 mm 115 x 115 x 2,6 mm Ø 5 mm
Liitäntälevy
(L x K x S)
Levyn
reikä
VESA-seinäkiinnitysreikä
Ruuvien tekniset edot ja mää-
rä
M4 x 10 mm
4 kpl
HUOMAUTUS:
• Kiinnityslaitteen/vaijerin tulisi kestää 100 N:n voima.
• Varmista, että vaijeri on kiristetty ja kaikki löysä poistettu. Laitteen taustan
tulee olla seinää kohti, jotta varmistetaan, ettei ulkoinen voima pysty
kallistamaan laitetta.
• Varmista, ettei ulkoinen voima kallista monitoria miltään korkeudelta ja
laitteen kiertokulmasta.
• Jos olemassa oleva monitori aiotaan säilyttää ja siirtää toiseen paikkaan, samat
yllä mainitut seikat on huomioitava.
5
Sisältö
Turvallisuusvarotoimet................................................ 3
Johdanto ..................................................................... 8
Pakkauksen sisältö .................................................................................................. 8
Tuotteen yleiskatsaus ............................................................................................. 9
Ensimmäinen asetus .................................................. 10
Jalustan asentaminen ........................................................................................... 10
Seinäkiinnitys ........................................................................................................ 13
Turvakolon käyttö .................................................................................................15
Liitäntöjen tekeminen ............................................... 16
Verkkovirtaan liittäminen ..................................................................................... 16
Ulkoisten laitteiden liittäminen ............................................................................ 17
HDMI-liitäntä ......................................................................................................... 17
DisplayPort-liitäntä ................................................................................................ 18
VGA-liitäntä ........................................................................................................... 19
USB-liitäntä............................................................................................................ 20
Audioliitäntä .......................................................................................................... 21
Näytön käyttö ........................................................... 22
Katselukulman säätö ............................................................................................22

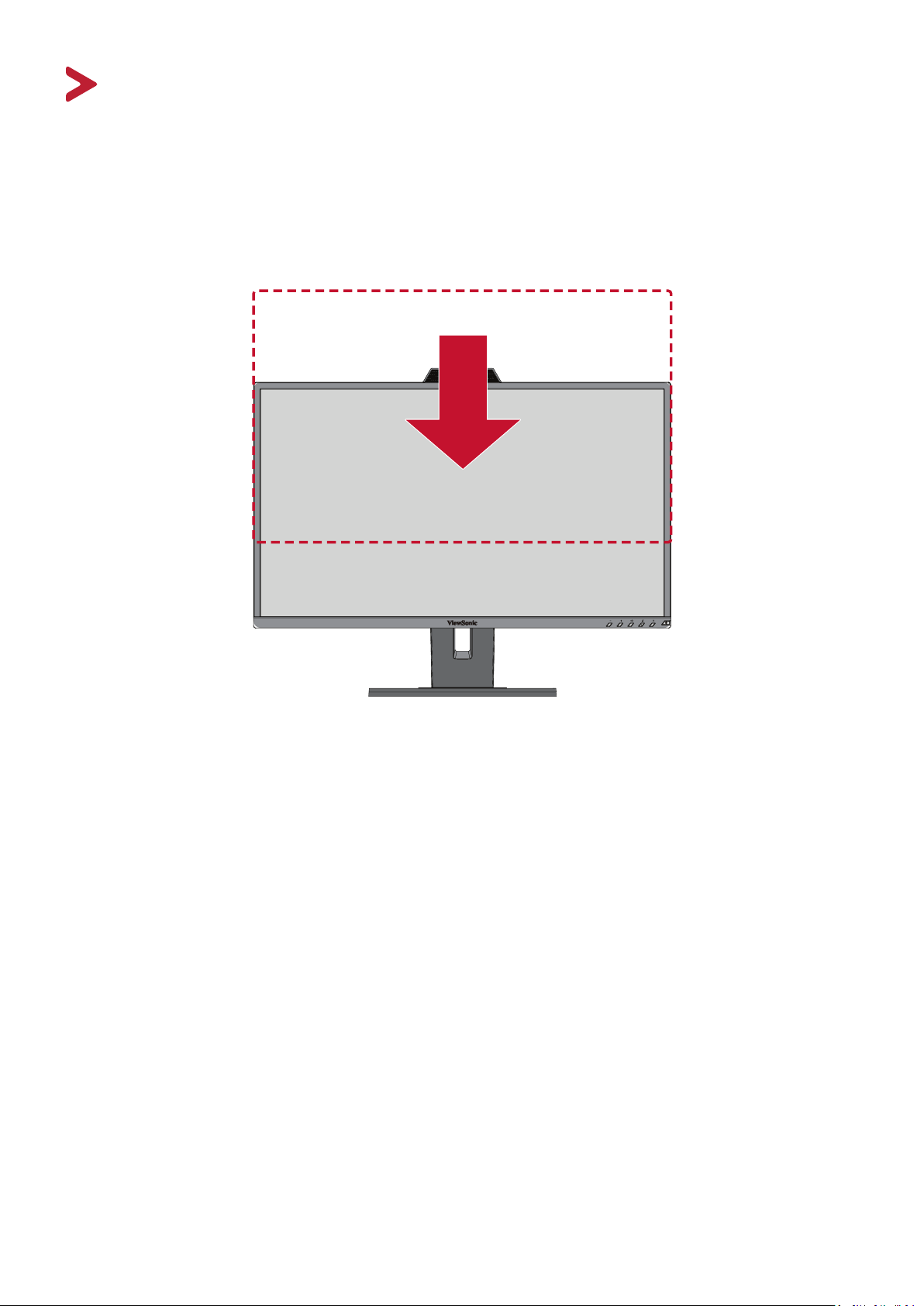

Korkeuden säätö ................................................................................................... 22
Kallistuskulman säätö ............................................................................................ 23
Näytön suuntauksen säätö (Näytön kääntö) ......................................................... 23

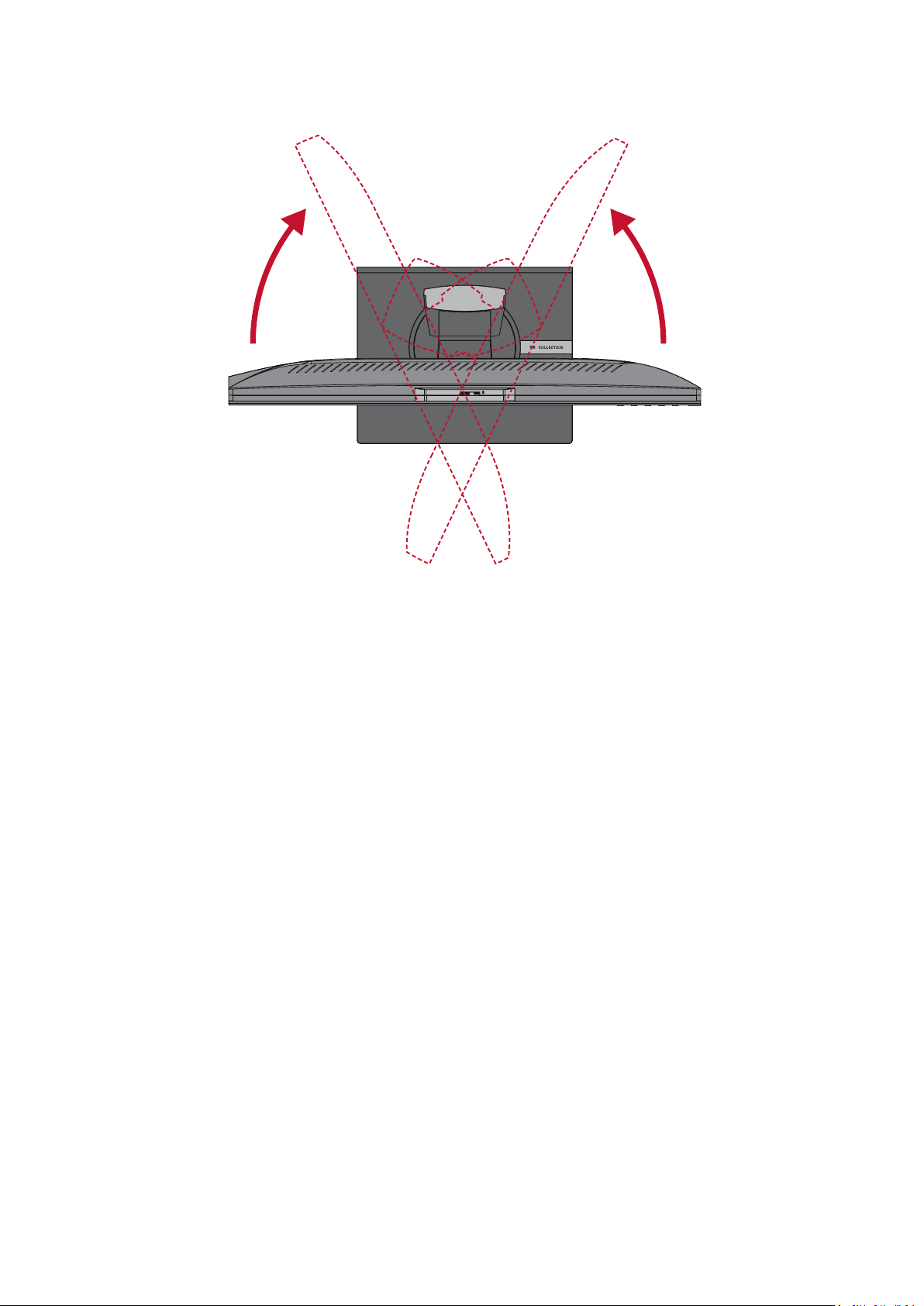

Kääntökulman säätö .............................................................................................. 25
Laitteen kytkeminen Päälle/Pois ..........................................................................26
Verkkokameran käyttö ........................................................................................27
Verkkokameran paljastaminen ja peittäminen ..................................................... 27
Verkkokameran kallistaminen ............................................................................... 28
Ohjauspaneelin näppäinten käyttö ......................................................................29
Pikavalikko ............................................................................................................. 29
Pikanäppäimet ...................................................................................................... 30
Asetusten määrittäminen ..................................................................................... 32
Yleiset toiminnat ................................................................................................... 32
On-Screen Display (OSD) -valikkopuu ................................................................... 35
Valikkovalinnat ...................................................................................................... 39
66
Liite ........................................................................... 47
Tekniset tiedot ......................................................................................................47
Sanasto .................................................................................................................50
Vianmääritys ......................................................................................................... 55
Kunnossapito ........................................................................................................ 57
Yleiset varotoimet ................................................................................................. 57
Näytön puhdistaminen .......................................................................................... 57
Kotelon puhdistaminen ......................................................................................... 57
Vastuuvapausilmoitus ........................................................................................... 57
Tuotteen päivitettävyys ja korjattavuus ............................................................... 58
Säädös- ja palvelutiedot ............................................ 59
Yhteensopivuustiedot ...........................................................................................59
FCC-yhdenmukaisuusilmoitus ............................................................................... 59
Industry Canada -ilmoitus ..................................................................................... 59
CE-yhdenmukaisuus Euroopan maissa .................................................................. 59
Vakuutus RoHS2-yhteensopivuudesta .................................................................. 60
Intian vaarallisten aineiden rajoitus ...................................................................... 61
Tuotteen hävittäminen sen elinkaaren lopussa .................................................... 61
TCO-tiedot ............................................................................................................62
Tekijänoikeustiedot ..............................................................................................63
Asiakaspalvelu ....................................................................................................... 64
Rajoitettu takuu .................................................................................................... 65
7
Johdanto
Pakkauksen sisältö
• IPS-näyttö
• Virtajohto
• Videokaapeli
• USB-kaapeli
• Pikaopas
HUOMAUTUS: Paketissa olevat virtajohto ja videokaapelit voivat vaihdella
maakohtaisesti. Ota yhteyttä paikalliseen jälleenmyyjään
saadaksesi lisätietoja.
8
Tuotteen yleiskatsaus
Näkymä edestä
Verkkokameran
1
5
234
Näyttöruutu
Virtapainike
HUOMAUTUS: Katso lisätietoja 1 (Äänenvoimakkuus alas) /
2 (Äänenvoimakkuus ylös) / 3 (Kaiuttimen mykistys) /
4 (Mikrofonin mykistys) / 5 (OSD -valikkoon) -näppäimestä ja
sen toiminnosta kohdasta ”Pikanäppäimet” sivulla 27.
Näkymä takaa
Turvakolo
USB-downstream
1 2
3
4 5
6
7
8
1. AC IN 2. DisplayPort 3. HDMI 4. VGA
5. Audio Out 6. Audio In 7. USB Upstream 8. USB Downstream
9
Ensimmäinen asetus
Tässä osassa annetaan näytön yksityiskohtaiset asetusohjeet.
HUOMAUTUS: Asentamisen helpottamiseksi näyttö toimitetaan pakattuna
käyttäjäystävälliseen laatikkoon.
Jalustan asentaminen
1. Aseta laatikko tasaiselle, vakaalle tasolle ja avaa laatikon etuläppä tuodaksesi
sisällön näkyviin.
2. Poista näytön alusta ja varsi. Kohdista ja liitä kaksi (2) kohtaa näytön jalustan
alustassa näytön jalustan varren kanssa.
3. Käytä lukitusruuvia näytön alustan jalustassa ja kiristä se näytön jalustan varteen.
1
2
10
4. Kohdista ja liu'uta näytön jalustan yläkoukut jalustan kiinnitysaukkoihin, kuten
seuraavassa kuvassa:
HUOMAUTUS: Varmista, että jalusta on kiinnitetty ja pikavapautusliuska
varmasti naksahtaa paikalleen.
11
5. Nosta laite jalustan kahvasta ulos laatikosta ja aseta se pystyasentoon tasaiselle,
vakaalle tasolle.
HUOMAUTUS: Aseta laite aina tasaiselle, vakaalle alustalle. Tämän laiminlyönti
voi aiheuttaa laitteen putoamisen ja johtaa laitteen
vahingoittumiseen ja/tai henkilövammaan.
12
Seinäkiinnitys
Katso seuraavasta taulukosta seinäkiinnityssarjojen vakiomitat.
HUOMAUTUS: Käytettäväksi vain UL-listalla olevan seinätelineen kanssa. Jos
haluat seinäpidikkeen tai korkeudensäätöjalustan, ota yhteyttä
ViewSonic® tai paikalliselta jälleenmyyjältäsi.
Maksimi-
kuormitus
14kg 100 x 100 mm 115 x 115 x 2,6 mm Ø 5 mm
HUOMAUTUS: Seinäkiinnityssarjat myydään erikseen.
1. Kytke laite pois päältä ja irrota kaikki kaapelit.
2. Aseta laite tasaiselle, vakaalle alustalle näyttö alaspäin.
3. Työnnä ja pidä pikavapautusliuskaa ja nosta jalusta varovasti.
Reikäkuvio
(L x K)
Liitäntälevy
(L x K x S)
Levyn
reikä
Ruuvien tekniset
tiedot ja määrä
M4 x 10 mm
4 kpl
4. Vedä sitä hieman alaspäin irrottaaksesi koukut ja poistaaksesi jalustan.
13
5. Kiinnitä kiinnityskannake VESA-kiinnitysreikiin laitteen takana. Kiinnitä se sitten
neljällä (4) ruuvilla (M4 x 10 mm).
100 mm
100 mm
6. Kiinnitä näyttö seinään toimimalla seinäkiinnityssarjan ohjeiden mukaisesti.
14
Turvakolon käyttö
Käytä laitteen varastamisen ehkäisemiseksi turvakolo-lukituslaitetta, jolla laite
kiinnitetään kiinteään kohteeseen.
Lisäksi monitorin kiinnittäminen seinään tai kiinteään rakenteeseen turvavaijerilla
auttaa kannattelemaan monitorin painoa sen putoamisen estämiseksi.
Alla on esimerkki turvakolo-lukituslaitteen asentamisesta pöytään.
15
Liitäntöjen tekeminen
Tässä osassa opastetaan, kuinka näyttö liitetään toiseen laitteeseen.
Verkkovirtaan liittäminen
1. Liitä virtajohto DC IN -liittimeen laitteen takana.
2. Liitä virtajohdon pistoke pistorasiaan.
1 2
16
Ulkoisten laitteiden liittäminen
HDMI-liitäntä
Liitä HDMI-kaapelin toinen pää näytön HDMI-porttiin. Liitä sitten kaapelin toinen
pää tietokoneen HDMI-porttiin.
HUOMAUTUS: Näytössä on yksi HDMI 1.4 -portti.
17
DisplayPort-liitäntä
Liitä DisplayPort-kaapelin toinen pää DisplayPort-porttiin. Liitä sitten kaapelin
toinen pää tietokoneen DisplayPort- tai mini-DP-liitäntään.
HUOMAUTUS: Liittääksesi näytön Mac-tietokoneen Thunderbolt-porttiin (v. 1
ja 2), liitä "mini DP - DisplayPort”-kaapelin mini DP -pää Mactietokoneen Thunderbolt-lähtöön. Liitä sitten kaapelin toinen
pää näytön DisplayPort-porttiin.
18
VGA-liitäntä
Liitä VGA-kaapelin toinen pää näytön VGA-porttiin. Liitä sitten kaapelin toinen pää
tietokoneen VGA-porttiin.
VGA
VGA
19
USB-liitäntä
Liitä USB-kaapelin toinen pää näytön USB-porttiin. Liitä sitten kaapelin toinen pää
tietokoneen USB-porttiin.
HUOMAUTUS: Näyttö tukee kahta (2) USB-porttityyppiä. Kun teet liitäntöjä,
huomioi seuraavat ohjeet:
• Kolme (3) USB Type A -porttia: Liitäntä Type A -lisälaitteille (esim.
tallennuslaite, näppäimistö, hiiri).
HUOMAUTUS: Varmista joidenkin lisälaitteiden käyttämiseksi,
että tietokone on liitetty myös monitorin USB Type B -porttiin.
• Yksi (1) USB Type B -portti: Liitä USB Type B -uroskaapeli
(nelikulmainen 2 leikatulla kulmalla) tähän porttiin ja liitä sitten
kaapelin toinen pää tietokoneen USB-downstream-porttiin.
20
Audioliitäntä
Liitä kuulokkeiden audioliitin näytön Audio Out -porttiin. Lisäksi voit liittää
audiokaapelilla näytön äänipalkkiin.
HUOMAUTUS: Näyttö on varustettu kaksoiskaiuttimin.
21
Loading...
