VG2740V

Wyświetlacz Podręcznik użytkownika

Nr modelu VS18629

Nr produktu: VG2740V

Dziękujemy za wybór produktu firmy ViewSonic®

Jako wiodący dostawca rozwiązań wizualnych, firma ViewSonic® jest zaangażowana w przekraczanie ogólnoświatowych oczekiwań dotyczących ewolucji technologicznej, innowacji i prostoty. W firmie ViewSonic® wierzymy, że nasze produkty mają potencjał pozytywnego oddziaływania na świat i jesteśmy przekonani, że wybrany produkt ViewSonic® będzie dobrze służył użytkownikom.

Jeszcze raz dziękujemy za wybór produktu firmy ViewSonic®!

Zasady bezpieczeństwa

• Przed użyciem urządzenia dokładnie przeczytać wszystkie instrukcje.

• Przechowywać instrukcję w bezpiecznym miejscu.

• Należy stosować się do wszystkich ostrzeżeń i postępować zgodnie ze wszystkimi

instrukcjami.

• Należy siadać w odległości co najmniej 18” / 45cm od wyświetlacza.

• Należy pozostawić co najmniej 4” / 10cm przerwy z każdej strony urządzenia w

celu zapewnienia prawidłowej wentylacji.

• Podczas przenoszenia wyświetlacza należy zawsze zachować ostrożność.

• Należy zawsze używać szafek lub podstaw albo metod instalacji, zalecanych przez

producenta zestawu monitora.

• Należy zawsze używać mebli, które mogą bezpiecznie utrzymać monitor.

• Należy zawsze upewnić się, że monitor nie wystaje poza krawędź utrzymującego

go mebla.

• Monitora nie należy umieszczać w miejscu, gdzie mogą znajdować się dzieci.

• Należy zawsze pouczyć dzieci o niebezpieczeństwie wspinania się na mebel w

celu dosięgnięcia monitora lub powiązanych z monitorem urządzeń.

• Podłączone do monitora przewody i kable należy zawsze poprowadzić w taki

sposób, aby nie potykać się o nie, nie ciągnąć za nie lub ich nie chwytać.

• Podczas zdejmowania tylnej pokrywy monitora należy zachować ostrożność. Ten

monitor zawiera części pod wysokim napięciem.

• Tego urządzenia nie należy używać w pobliżu wody. Aby zmniejszyć ryzyko

wystąpienia pożaru lub porażenia prądem elektrycznym, należy chronić urządzenie przed wilgocią.

• Należy unikać wystawiania urządzenia na bezpośrednie działanie promieni

słonecznych lub innych źródeł wytwarzających ciepło w sposób ciągły. Nie należy instalować w pobliżu źródeł ciepła, np. grzejników, nawiewów ciepła, pieców lub innych urządzeń (włącznie ze wzmacniaczami), które mogą doprowadzać do wzrostu temperatury urządzenia do niebezpiecznego poziomu.

• Do czyszczenia należy używać miękkiej, suchej szmatki. Jeśli wymagane jest

dalsze czyszczenie należy sprawdzić instrukcje w części "Konserwacja urządzenia" tego podręcznika.

• Należy unikać dotykania ekranu. Tłuszcze ze skóry są trudne do usunięcia.

• Nie należy pocierać lub naciskać panela wyświetlacza, ponieważ może to

spowodować trwałe uszkodzenie ekranu.

• Monitora nie należy ustawiać w niestabilnym miejscu.

• Nie należy umieszczać monitora na wysokim meblu (na przykład, na kredensach

lub biblioteczkach) bez przymocowania mebla i monitora do odpowiedniej podpory.

• Nie należy umieszczać monitora na obrusie lub na innych materiałach, które

mogą się znajdować pomiędzy produktem, a podtrzymującym go meblem.

• Wyświetlacz należy umieścić w dobrze wentylowanym obszarze. Nie należy

ustawiać niczego na wyświetlaczu, aby nie utrudniać odprowadzania ciepła.

• Nie należy umieszczać na wyświetlaczu ciężkich obiektów, kabla wideo lub

przewodu zasilającego.

• Nie należy umieszczać na monitorze lub na meblu na którym umieszczony został

produkt elementów, które mogą kusić dzieci do wspinaczki, takich jak zabawki i piloty.

• Przy obecności dymu, nienormalnych dźwięków lub dziwnych zapachów,

należy natychmiast wyłączyć wyświetlacz i zadzwonić do dostawcy lub do firmy ViewSonic. Kontynuowanie używania wyświetlacza w takim stanie jest niebezpieczne.

• Nie należy próbować obchodzić zabezpieczeń w postaci spolaryzowanej lub

uziemionej wtyki. Spolaryzowana wtyka ma dwa bolce, a jeden z nich jest szerszy. Uziemiona wtyczka posiada dwa bolce i trzeci wtyk uziemiający. Szeroki bolec i trzeci wtyk uziemiający służą jako zabezpieczenie. Jeżeli wtyczka nie pasuje do gniazdka elektrycznego należy uzyskać odpowiedni adapter i nie podejmować próby włożenia wtyczki do gniazdka na siłę.

• Należy sprawdzić zainstalowany w budynku system dystrybucji zasilania.

W systemie powinien znajdować się wyłącznik obwodu o parametrach znamionowych 120/240V, 20A.

• W przypadku podłączania do gniazdka elektrycznego NIE WOLNO usuwać wtyku

uziemiającego. Należy upewnić się, że wtyki uziemiające NIE SĄ USUNIĘTE.

• Nie depcz ani nie ściskaj kabla zasilającego (szczególnie przy wtyczkach,

oprawkach i przy punkcie wyprowadzenia z urządzenia). Upewnij się, że gniazdo zasilania znajduje się w pobliżu urządzenia i jest łatwo dostępne.

• Należy używać wyłącznie dodatki/akcesoria określone przez producenta.

• Z urządzeniem używaj tylko wózków, stojaków, statywów, wsporników lub stołów

określonych przez producenta lub sprzedawanych z tym urządzeniem. Przy używaniu wózka w celu uniknięcia obrażeń spowodowanych przewróceniem się kombinacji wózek/urządzenie, należy zachować ostrożność podczas przemieszczania.

• Jeśli urządzenie nie będzie używane przez dłuższy czas należy je odłączyć.

• Wszelkie prace serwisowe powierzaj wykwalifikowanemu personelowi

serwisowemu. Obsługa serwisowa jest wymagana w przypadku uszkodzenia urządzenia (np. uszkodzenia kabla zasilającego lub wtyczki, zalania urządzenia płynem czy dostania się innych obiektów do wnętrza urządzenia), narażenia urządzenia na działanie deszczu lub wilgoci, nieprawidłowego działania urządzenia lub upuszczenia urządzenia.

• Podczas używania zestawu słuchawkowego należy ustawić odpowiednio poziom

głośności, ponieważ w przeciwnym razie słuch może ulec uszkodzeniu.

• Zagrożenie stabilności: Wyświetlacz może upaść, powodując poważne obrażenia

osobiste lub śmierć. Aby zapobiec obrażeniom, ten wyświetlacz należy pewnie przymocować do podłogi/ściany, zgodnie z instrukcjami instalacji.

• Przymocowanie monitora do ściany lub do stałego obiektu z użyciem linki albo

innych urządzeń podtrzymujących, może pomóc w utrzymaniu wagi monitora, aby zabezpieczyć monitor przed upadkiem.

Wzorzec otwo-

rów (S x W)

100 x 100 mm 115 x 115 x 2,6 mm Ø 5 mm

Podkładka połącze-

niowa

(S x W x G)

Otwór

Specykacja śrubek i ich ilość

podkładki

M4 x 10 mm

4 szt.

Otwór do montażu na ścianie

w standardzie VESA

UWAGA:

• Urządzenie podtrzymujące/linka, powinny wytrzymać siłę 100N.

• Linka powinna być napięta i należy usunąć wszelkie luzy. Tył urządzenia

powinien być skierowany do ściany, aby zapewnić, że urządzenie nie przechyli się pod wpływem siły zewnętrznej.

• Należy się upewnić, że monitor nie przechyli się pod wpływem siły

zewnętrznej na każdej wysokości i przy każdym kącie obrotu urządzenia.

• Jeśli istniejący monitor ma zostać przeniesiony do przechowywania albo, gdy ma

zostać zmienione jego miejsce, należy się zastosować do wymienionych wyżej uwag.

Spis treści

Zasady bezpieczeństwa ............................................... 3

Wprowadzenie ............................................................ 8

Zawartość opakowania ...........................................................................................8

Przegląd produktu ..................................................................................................9

Konfiguracja wstępna ................................................ 10

Montaż podstawki ................................................................................................10

Mocowanie na ścianie ..........................................................................................13

Używanie gniazda zabezpieczającego ..................................................................15

Wykonywanie połączeń ............................................. 16

Podłączanie zasilania ............................................................................................16

Podłączanie urządzeń zewnętrznych ....................................................................17

Podłączanie HDMI ................................................................................................. 17

Podłączanie DisplayPort ........................................................................................ 18

Podłączanie VGA ................................................................................................... 19

Połączenie USB ...................................................................................................... 20

Podłączenie audio ................................................................................................. 21

Użytkowanie monitora .............................................. 22

Regulacja kąta oglądania ......................................................................................22

Regulacja wysokości .............................................................................................. 22

Regulacja kąta nachylenia ..................................................................................... 23

Regulacja kierunku ustawienia ekranu (zmiana orientacji ekranu monitora) ....... 23

Regulacja kąta obrotu ........................................................................................... 25

Wyłączanie/włączanie urządzenia ........................................................................26

Używanie kamery internetowej ...........................................................................27

Odsłanianie lub zasłanianie kamery internetowej ................................................ 27

Nachylanie kamery internetowej .......................................................................... 28

Używanie przycisków panelu sterowania .............................................................29

Szybkie menu ........................................................................................................ 29

Hot Keys (Klawisze skrótów) ................................................................................. 30

Konfiguracja ustawień ..........................................................................................32

Operacje ogólne .................................................................................................... 32

Struktura menu ekranowego OSD ......................................................................... 35

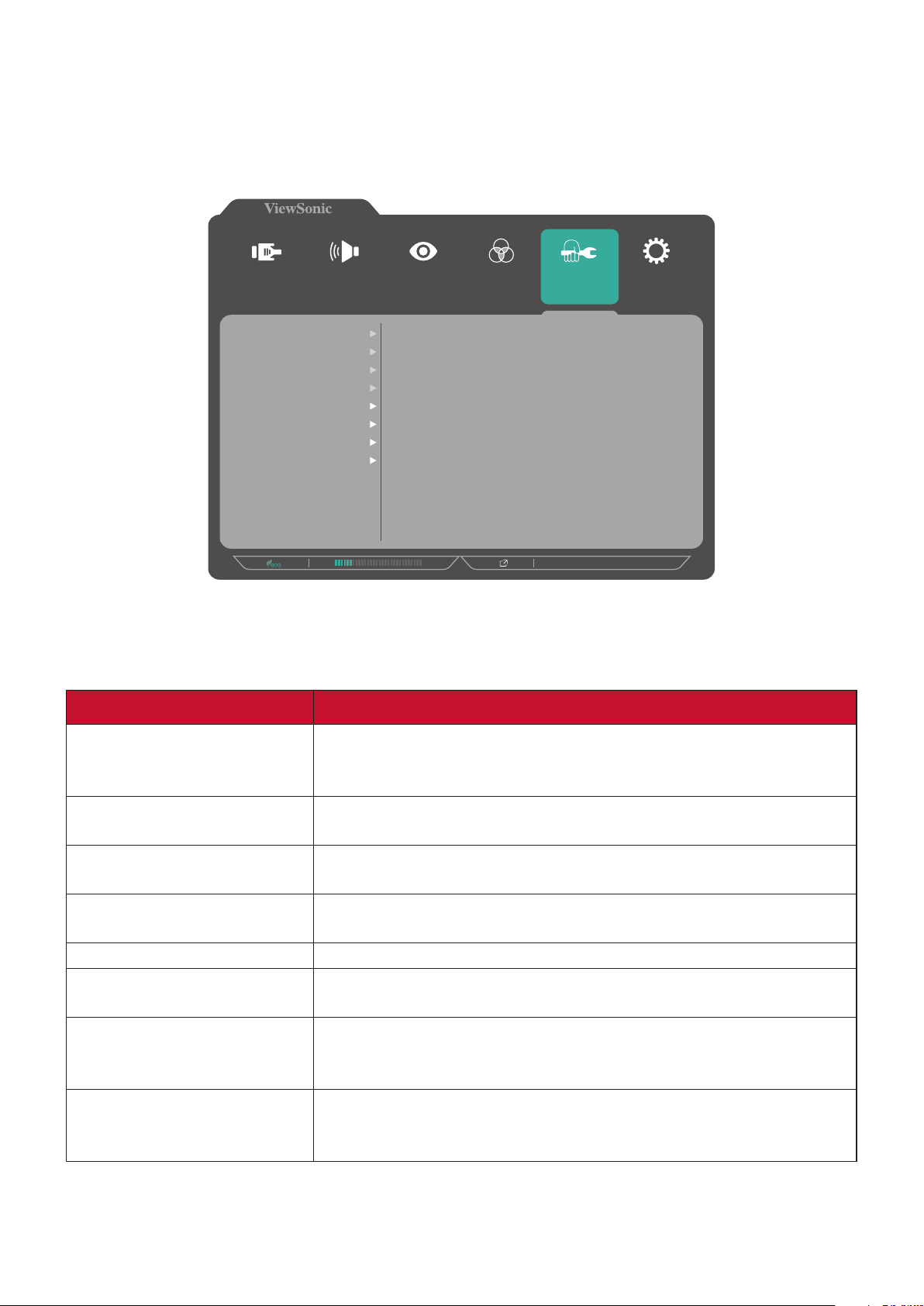

Menu Option (Opcje menu) .................................................................................. 39

Dodatek .................................................................... 47

Specyfikacje ..........................................................................................................47

Słowniczek ............................................................................................................50

Rozwiązywanie problemów ..................................................................................56

Konserwacja urządzenia .......................................................................................58

Ogólne zasady bezpieczeństwa ............................................................................ 58

Czyszczenie ekranu ................................................................................................ 58

Czyszczenie obudowy ............................................................................................ 58

Wyłączenie ............................................................................................................ 58

Możliwość aktualizacji i naprawy produktu ..........................................................59

Informacje prawne i serwisowe ................................. 60

Informacja o zgodności .........................................................................................60

Oświadczenie o zgodności z FCC ........................................................................... 60

Oświadczenie o zgodności z przepisami Industry Canada ..................................... 60

Zgodność z CE dla krajów europejskich ................................................................. 60

Deklaracja zgodności RoHS2 ................................................................................. 61

Indyjskie ograniczenie dotyczące substancji niebezpiecznych .............................. 62

Usuwanie produktu i upłynięcie terminu jego przydatności ................................. 62

Informacje TCO .....................................................................................................63

Informacje o prawach autorskich .........................................................................64

Obsługa klienta ...................................................................................................... 65

Ograniczona gwarancja ......................................................................................... 66

Wprowadzenie

Zawartość opakowania

• Wyświetlacz IPS

• Przewód zasilający

• Przewód wideo

• Kabel USB

• Instrukcja szybkiego uruchomienia

UWAGA: Przewód zasilający i przewody wideo znajdujące sie na wyposażeniu

mogą różnić się zależnie od kraju. Należy skontaktować się z lokalnym sprzedawcą w celu uzyskania szczegółowych informacji.

Przegląd produktu

Widok z przodu

kamery internetowej

Ekran wyświetlacza

Przycisk zasilania

234

UWAGA: W celu uzyskania szczegółowych informacji na temat klawiszy 1

(Zmniejszenie głośności) / 2 (Zwiększenie głośności) / 3 (Wyciszenie głośnika) / 4 (Wyciszenie mikrofonu) / 5 (menu ekranowego (OSD))

oraz ich funkcji, należy zapoznać się z „Hot Keys (Klawisze skrótów)” na stronie 27.

Widok z tyłu

Sygnał wychodzący USB

Gniazdo

zabezpieczające

1 2

4 5

1. AC IN 2. DisplayPort 3. HDMI 4. VGA

5. Audio Out 6. Audio In 7. USB Upstream 8. USB Downstream

Konfiguracja wstępna

W tym rozdziale zostały zawarte szczegółowe informacje na temat konfiguracji monitora.

UWAGA: Monitor jest dostarczany w kartonie przyjaznym dla użytkownika w

celu wykonania łatwego montażu.

Montaż podstawki

1. Umieść karton na płaskiej i stabilnej powierzchni i otwórz przednią klapę kartonu

w celu wyjęcia zawartości.

2. Wyjmij podstawę podstawki monitora oraz króciec. Dopasuj i połącz dwa (2) punkty na podstawie podstawki monitora z króćcem podstawki.

3. Użyj śrubkę chwytającą, która znajduje się w podstawie podstawki monitora i przymocuj ją do króćca podstawki.

4. Dopasuj i wsuń górne zaczepy podstawki monitora do gniazd montażowych w podstawce zgodnie z ilustracją poniżej:

UWAGA: Upewnij się, że podstawka jest solidnie przymocowana, a

szybkozłączka właściwie zatrzasnęła się na swoim miejscu.

5. Przy użyciu uchwytu podstawki wyjmij urządzenie z kartonu i połóż je na płaskiej i stabilnej powierzchni ekranem skierowanym do góry.

UWAGA: Zawsze należy ustawiać urządzenie na płaskiej i stabilnej powierzchni.

W przeciwnym razie może to spowodować upadek urządzenia oraz jego uszkodzenie, bądź doprowadzić do uszkodzeń ciała.

Mocowanie na ścianie

Zapoznaj się z tabelą poniżej w celu uzyskania standardowych wymiarów zestawów do mocowania ściennego.

UWAGA: Do stosowania wyłącznie ze wspornikami do montażu ściennego

z certyfikatem UL. Aby uzyskać zestaw do montażu na ścianie lub podstawę z regulacją wysokości należy skontaktować się z ViewSonic® lub z lokalnym dostawcą.

Maksymalne

Wzorzec

otworów

obciążenie

(S x W)

14kg 100 x 100 mm 115 x 115 x 2,6 mm Ø 5 mm

UWAGA: Zestawy mocowania ściennego są sprzedawane osobno.

1. Wyłącz urządzenie i odłącz wszystkie przewody.

2. Następnie należy ustawić urządzenie na płaskiej i stabilnej powierzchni ekranem

skierowanym do dołu.

3. Należy nacisnąć i przytrzymać szybkozłączkę i ostrożnie unieść podstawkę.

Podkładka

połączeniowa

(S x W x G)

Otwór

podkładki

Specyfikacja śrubek i

ich ilość

M4 x 10 mm

4 szt.

4. Należy delikatnie nacisnąć, aby zwolnić zaczepy i odłączyć podstawkę.

5. Przymocuj uchwyt montażowy do otworów montażowych VESA, które znajdują

się w tylnej części urządzenia. Następnie przymocuj go przy użyciu czterech śrubek (M4 x 10 mm).

100 mm

6. Wykonaj instrukcje, które są dołączone do zestawu mocowania ściennego, aby zamocować monitor na ścianie.

Używanie gniazda zabezpieczającego

Aby zapobiec kradzieży urządzenia użyj urządzenia blokującego do gniazda zabezpieczającego, aby przymocować urządzenie do nieruchomego przedmiotu.

Dodatkowo, przymocowanie monitora do ściany lub stałego obiektu z wykorzystaniem linki zabezpieczenia może być pomocne w sytuacji, gdy trzeba utrzymać ciężar monitora, aby zapobiec jego upadkowi.

Poniżej przedstawiono przykładową konfigurację urządzenia blokującego do gniazda zabezpieczającego z mocowaniem do stołu.

Wykonywanie połączeń

W tym rozdziale przedstawione są wskazówki dotyczące sposobu podłączania monitora do innego sprzętu.

Podłączanie zasilania

1. Podłącz przewód zasilający do gniazda wejściowego AC, które znajduje się w

tylnej części urządzenia.

2. Podłącz wtyczkę przewodu zasilającego do gniazdka elektrycznego.

1 2

Podłączanie urządzeń zewnętrznych

Podłączanie HDMI

Podłącz jeden koniec przewodu HDMI do złącza HDMI w monitorze. Następnie podłącz drugi koniec przewodu do złącza HDMI w komputerze.

UWAGA: Monitor jest wyposażony w jedno złącze HDMI 1.4.

Podłączanie DisplayPort

Podłącz jeden koniec przewodu DisplayPort do złącza DisplayPort. Następnie podłącz drugi koniec przewodu do złącza DisplayPort lub mini DP w komputerze.

UWAGA: Aby podłączyć monitor do złącza Thunderbolt (v. 1&2) w komputerze

Mac, podłącz złącze mini DP „przewodu mini DP na DisplayPort” do wyjścia Thunderbolt w komputerze Mac. Następnie podłącz drugi koniec przewodu do złącza DisplayPort w monitorze.

Podłączanie VGA

Podłącz jeden koniec przewodu VGA do złącza VGA w monitorze. Następnie podłącz drugi koniec przewodu do złącza VGA w komputerze.

VGA

Połączenie USB

Połącz jeden koniec przewodu USB do złącza USB w monitorze. Następnie podłącz drugi koniec przewodu do złącza USB w komputerze.

UWAGA: Ten monitor obsługuje dwa (2) typy portów USB. Podczas

wykonywania połączeń należy postępować zgodnie z następującymi zaleceniami:

• Trzy (3) porty USB typu A: Podłączenie posiadanych urządzeń peryferyjnych typu A (np. urządzenie pamięci, klawiatura, mysz).

 UWAGA: Aby używać niektóre urządzenia peryferyjne, należy się

upewnić się, że komputer jest także podłączony do portu USB typu B monitora.

• Jeden (1) port USB typu B: Podłącz przewód USB typu B z końcówką męską (kwadrat z naciętymi dwoma narożnikami) do tego złącza, a następnie podłącz drugi koniec przewodu do złącza sygnału wysyłanego USB w komputerze.

Podłączenie audio

Podłącz złącze audio słuchawek dousznych/nagłownych do gniazda audio monitora. Ponadto, możesz podłączyć monitor do listwy głośnikowej przy użyciu przewodu audio.

UWAGA: Ten monitor jest także wyposażony w dwa głośniki.

+ 48 hidden pages
