VG2740V

Monitor

Korisnički vodič

Br. modela VS18629

P/N: VG2740V

Hvala što ste odabrali ViewSonic®

Tvrtka ViewSonic® svjetski je predvodnik u vizualnim rješenjima i zato je posvećena nadmašivanju očekivanja svijeta u pogledu tehnološke evolucije, inovacija i

jednostavnosti. Mi u tvrtci ViewSonic® smatramo da naši proizvodi imaju potencijal

pozitivno utjecati na svijet i uvjereni smo da će vas odabrani ViewSonic® proizvod dobro služiti.

Još jednom, hvala što ste odabrali ViewSonic®!

Sigurnosne mjere opreza

Pročitajte do kraja ove upute prije nego počnete koristiti ovaj uređaj.

• Ove upute spremite na sigurnom mjestu.

• Obraćajte pažnju na upozorenja i slijedite upute.

• Sjednite barem 45 cm / 18 inča od monitora.

• Ostavite razmak od najmanje 10 cm / 4 inča oko uređaja kako biste osigurali

dostatnu ventilaciju.

• Uvijek postupajte oprezno sa monitorom kada ga pomičete.

• Koristite ormariće ili stalke ili načine ugradnje koje preporučuje proizvođač

kompletnog monitora.

• Koristite se namještajem koji može podnijeti težinu monitora.

• Pazite da monitor ne visi preko ruba namještaja na kojemu je postavljen.

• Ne stavljajte monitor na mjesta gdje se zadržavaju djeca.

• Objasnite djeci opasnosti koje vrebaju na njih kada se penju na namještaj u želji

da dosegnu monitor ili srodnu opremu.

• Kabele i vodove priključene na monitor položite tako da se za njih ne može

zapeti, spotaknuti, povući ili ih hvatati.

• Budite izuzetno pažljivi prilikom uklanjanja stražnjeg poklopca monitora. Ovaj

monitor sadrži dijelove pod visokim naponom.

• Nemojte koristiti uređaj blizu vode. Kako biste smanjili opasnost od požara ili

električnog udara, nemojte uređaj izlagati utjecaju vlage.

• Uređaj nemojte izlagati izravnoj sunčevoj svjetlosti i drugim izvorima dugotrajne

topline. Nemojte ga montirati blizu izvora topline kao što su radijatori, grijalice, pećnice i drugi uređaji (uključujući pojačala) koji mogu povećati temperaturu uređaja do opasne razine.

• Čistite ga mekom i suhom krpom. Ako je potrebno daljnje čišćenje, potražite

detaljnije upute u poglavlju ovog priručnika “Održavanje”.

• Izbjegavajte doticanje ekrana. Masnoća s kože se teško odstranjuje.

• Nemojte trljati ili pritiskati ploču monitora, jer tako možete trajno oštetiti zaslon.

• Ne stavljajte monitor na nestabilna mjesta.

• Nemojte stavljati monitor na visoki namještaj (kao što su kuhinjski ormari ili

ormari s knjigama) ako niste za zid ili odgovarajući nosač pričvrstili i namještaj i

sam monitor.

• Nemojte stavljati monitor na krpe ili druge materijale koji se mogu nalaziti

između proizvoda u nosivog namještaja.

• Postavite monitor na dovoljno prozračivano mjesto. Nemojte stavljati ništa na

zaslon što će spriječiti odvod topline.

• Nemojte stavljati teške predmete na monitor, video kabel ili kabel napajanja.

• Nemojte na gornji dio monitora ili namještaja na kojemu se proizvod nalazi,

stavljati stvari kao što su igračke i daljinski upravljači koje mogu potaknuti djecu

na penjanje.

• Ako primijetite dim, neuobičajen zvuk ili čudan miris, odmah isključite monitor i

kontaktirajte prodavača ili ViewSonic. Opasno je nastaviti s korištenjem zaslona.

• Ne pokušavajte zaobići sigurnosne značajke polariziranih ili utikača s

uzemljenjem. Polarizirani utikač ima dva kontakta, jedan širi od drugog. Utikač s uzemljenjem ima dva kontakta i treći za uzemljenje. Širi nož trećeg kontakta je ovdje radi vaše sigurnosti. Ako utikač ne stane u utičnicu, upotrijebite adapter i nemojte pokušavati na silu umetnuti utikač u utičnicu.

• Provjerite koji je razvodni električni sustav ugrađen u zgradi. U sustavu se mora

nalaziti automatski osigurač 120/240 V, 20 A.

• Prilikom spajanja u električnu utičnicu, NEMOJTE izvaditi kontakt za uzemljenje.

Budite oprezni, NIKADA NEMOJTE ukloniti kontakte za uzemljenje.

• Zaštitite napajački kabel kako se po njemu ne bi gazilo i gnječilo, osobito u bilizini

utikača i na mjestu gdje on izlazi iz uređaja. Pobrinite se da zidna utičnica bude u blizini uređaja i da je nadohvat ruke.

• Koristite samo one dodatke/pribor koje je propisao proizvođač.

• Koristite samo s kolicima, stalcima, tronošcima, nosačima ili stolovima koje

navodi proizvođača ili koji se prodaju uz uređaj. Kad se koriste kolica, budite pažljivi pri pomicanju kombinacije kolica/uređaja kako ne bi došlo do ozljede ili

prevrtanja kolica.

• Odvojite uređaj od zidne utičnice ako ga nećete koristiti u dužem vremenskom

periodu.

• Sve servisne popravke povjerite kvalificiranom osoblju servisa. Potrebno je izvršiti

servis u svim slučajevima kad se uređaj ošteti na bilo koji od ovih načina: Ako je oštećen kabel za napajanje, ako je došlo do izlijevanja tekućine po uređaju, ako su uređaj upali predmeti, ako je uređaj bio izložen djelovanju kiše ili vlage, ako uređaj ne radi kako treba ili ako je uređaj pao.

• Kada koristite slušalice/naglavni komplet, prilagodite glasnoću na odgovarajuću

razinu ili može doći do oštećenja sluha.

• Opasnost za stabilnost: zaslon može past ii prouzročiti ozbiljne ili smrtne tjelesne

ozljede. Radi prevencije ozljede, ovaj zaslon mora e čvrsto pričvrstiti na pod/zid u skladu s uputama za ugradnju.

• Pričvršćivanjem monitora na zid ili nepomični predmet s pomoću užadi ili drugih

sredstava za vezanje može poboljšati oslonac za težinu monitora kako ne bi došlo

do pada monitora.

Uzorak rupa

(Š x V)

100 x 100 mm 115 x 115 x 2,6 mm Ø 5 mm

Podloga sučelja

(Š x V x D)

Rupa u

Specikacije i količina vijaka

podlozi

M4 x 10 mm

4 komada

rupa za VESA montažu na zid

NAPOMENA:

• Sredstva za učvršćenje/užad moraju podnijeti silu od 100 N.

• Pazite da užad bude ispružena i bez nabora.Stražnja strana uređaja mora

biti okrenuta zidu da se uređaj ne može nagnuti pod djelovanjem vanjske

sile.

• Pazite da se monitor ne naginje pod djelovanjem vanjske sile ni na kojoj

visini i kutom rotacije uređaja.

• Ako će se postojeći monitor zadržati i premjestiti na drugo mjesto, iste mjere

opreza vrijede i za njega.

Sadržaj

Sigurnosne mjere opreza ............................................. 3

Uvod ........................................................................... 8

Sadržaj pakiranja ....................................................................................................8

Pregled proizvoda ................................................................................................... 9

Početno podešavanje ................................................ 10

Montaža postolja .................................................................................................. 10

Postavljanje na zid ................................................................................................ 13

Upotreba sigurnosnog utora ................................................................................15

Povezivanje ............................................................... 16

Priključivanje u napajanje ..................................................................................... 16

Priključivanje vanjskih uređaja .............................................................................17

HDMI priključak ..................................................................................................... 17

Priključak DisplayPort ............................................................................................ 18

VGA priključak ....................................................................................................... 19

USB povezivanje .................................................................................................... 20

Audio priključak ..................................................................................................... 21

Korištenje monitora .................................................. 22

Podešavanje kuta gledanja ................................................................................... 22

Podešavanje visine ................................................................................................ 22

Podešavanje kuta nagiba ....................................................................................... 23

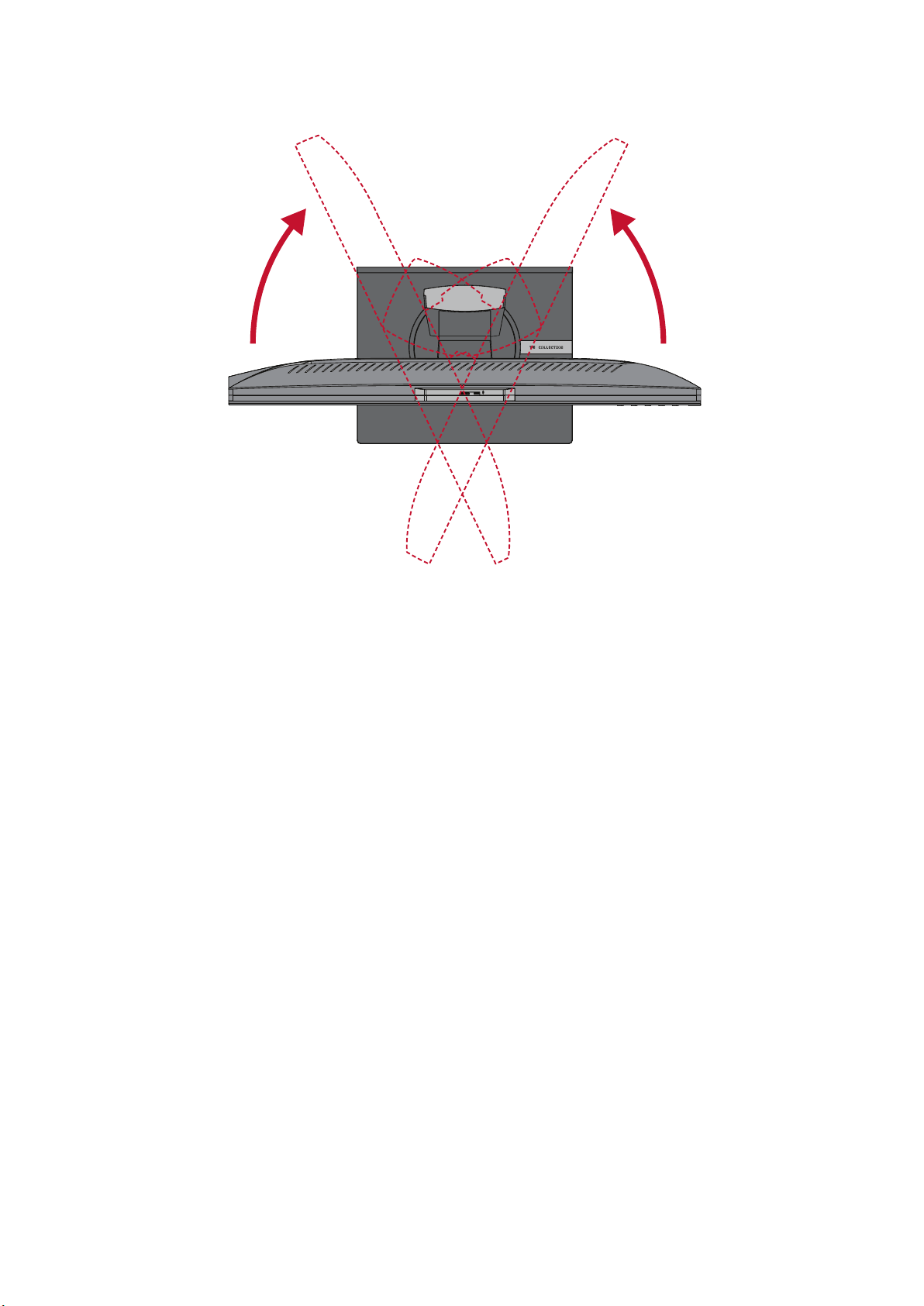

Podešavanje kuta zakretanja................................................................................. 25

Uključivanje/isključivanje uređaja ........................................................................26

Upotreba web-kamere ........................................................................................27

Otkrivanje i pokrivanje web-kamere ..................................................................... 27

Naginjanje web-kamere ........................................................................................ 28

Upotreba tipki upravljačke ploče ..........................................................................29

Brzi izbornik ........................................................................................................... 29

Tipkovnički prečaci ................................................................................................ 30

Konfiguracija postavki ..........................................................................................32

Općenito o korištenju ............................................................................................ 32

Stablo ekranskog izbornika (OSD) ......................................................................... 35

Opcije izbornika ..................................................................................................... 39

Dodatak .................................................................... 47

Tehnički podaci ..................................................................................................... 47

Pojmovnik ............................................................................................................. 50

Rješavanje problema ............................................................................................55

Održavanje ............................................................................................................57

Opće mjere opreza ................................................................................................ 57

Čišćenje zaslona .................................................................................................... 57

Čišćenje kućišta ..................................................................................................... 57

Izjava o odricanju od odgovornosti ....................................................................... 57

Mogućnost nadogradnje i popravka proizvoda .................................................... 58

Informacija o propisima i servisne informacije ........... 59

Informacije o sukladnosti .....................................................................................59

FCC izjava o sukladnosti ........................................................................................ 59

Izjava za Kanadu .................................................................................................... 59

CE sukladnost ta zemlje europske unije ................................................................ 59

Izjava o RoHS2 sukladnosti .................................................................................... 60

Indijska ograničenja za štetne tvari ....................................................................... 61

Odlaganje proizvoda na kraju životnog vijeka ....................................................... 61

Informacije o TCO certifikaciji ..............................................................................62

Informacije o autorskim pravima .........................................................................63

Služba za korisnike ................................................................................................ 64

Ograničeno jamstvo .............................................................................................. 65

Uvod

Sadržaj pakiranja

• IPS zaslon

• Kabel napajanja

• Video kabel

• USB kabel

• Vodič za brzi početak rada

NAPOMENA: Kabel napajanja i video kabeli koji su isporučeni u paketu razlikuju

u različitim državama. Dodatne informacije zatražite u lokalnoj trgovini.

Pregled proizvoda

Pogled sprijeda

web-kamere

Zaslon

Gumb napajanja

234

NAPOMENA: Više informacija o tipkama 1 (Smanjivanje glasnoće) / 2

(povećavanje glasnoće) / 3 (Utišavanje zvučnika) / 4 (Utišavanje mikrofona) / 5 (zaslonskog (OSD) izbornika) i njihovim funkcijama

potražite u „Tipkovnički prečaci“ na stranica 27.

Pogled sa stražnje strane

USB za dolazni prijenos

Sigurnosni utor

1 2

4 5

1. AC IN 2. DisplayPort 3. HDMI 4. VGA

5. Audio Out 6. Audio In 7. USB Upstream 8. USB Downstream

Početno podešavanje

U ovom odjeljku pronaći ćete detaljne upute za podešavanje monitora.

NAPOMENA: Monitor se isporučuje zapakiran u korisniku prilagođenoj kutiji

koja olakšava ugradnju.

Montaža postolja

1. Postavite kutiju na ravnu, stabilnu površinu i otvorite prednju zaklopku kutije kako

biste otkrili njen sadržaj.

2. Uklonite bazu i vrat s postolja monitora. Poravnajte i spojite dvije (2) točke na bazi postolja monitora s vratom postolja.

3. Koristeći skriveni vijak u bazi postolja monitora, pričvrstite isto za vrat postolja.

4. Poravnajte i gurnite gornje kuke na postolju monitora u utore za montažu postolja, kako je prikazano na donjoj ilustraciji:

NAPOMENA: Provjerite je li postolje pričvršćeno i je li jezičak za brzo otpuštanje

pozitivno kliknu na mjestu.

5. Koristeći dršku postolja podignite uređaj iz kutije i postavite ga u ravan položaj na ravnu i stabilnu površinu.

NAPOMENA: Uvijek postavite uređaj na ravnu, stabilnu površinu. U suprotnom

uređaj može pasti i oštetiti se uslijed čega se mogu pojaviti

tjelesne ozljede.

Postavljanje na zid

Pogledajte donju tablicu u kojoj ćete pronaći standardne mjere kompleta za zidnu ugradnju.

NAPOMENA: Koristiti samo s nosačem za zidnu ugradnju s UL popisa. Za nabavu

kompleta za zidnu montažu ili postolje za prilagođavanje visine obratite se tvrtki ViewSonic® ili lokalnom dobavljaču.

Maksimalno

opterećenje

14kg 100 x 100 mm 115 x 115 x 2.6 mm Ø 5mm

NAPOMENA: Kompleti za zidnu ugradnju kupuju se zasebno.

1. Isključite uređaj i odspojite sve kabele.

2. Postavite uređaj na ravnu, stabilnu površinu sa zaslonom okrenutim prema dolje.

3. Pritisnite i zadržite jezičak za brzo oslobađanje i pažljivo podignite postolje.

Uzorak rupa

(Š x V)

Podloga sučelja

(Š x V x D)

Rupa u

podlozi

Specifikacije i

količina vijaka

M4 x 10 mm

4 komada

4. Lagano povucite prema dolje kako bi se deaktivirale kuke, zatim uklonite postolje.

5. Postavite nosač za montažu u VESA montažne rupe na stražnjoj strani uređaja. Zatim ga pričvrstite četirima (4) vijcima (M4 x 10 mm).

100 mm

6. Pratite upute za zidnu montažu monitora koje su isporučene uz komplet za zidnu ugradnju.

Upotreba sigurnosnog utora

Kako biste onemogućili krađu uređaja, koristite napravu za zaključavanje sa sigurnosnim utorom kojom pričvrstite uređaj za fiksirani predmet.

Dodatno, pričvršćivanjem monitora na zid ili na nepomični predmet s pomoću sigurnosnog užeta može pomoći u pridržavanju težine monitora kako ne bi došlo do

pada monitora.

U nastavku ćete pronaći primjer postavljanja naprave za zaključavanje sa sigurnosnim utorom na stol.

Povezivanje

U ovom odjeljku pronaći ćete upute za povezivanje monitora s drugom opremom.

Priključivanje u napajanje

1. Kabel napajanja spojite u AC IN utičnicu na stražnjoj strani uređaja.

2. Spojite utikač kabela napajanja u utičnicu pod naponom.

1 2

Priključivanje vanjskih uređaja

HDMI priključak

Spojite jedan kraj HDMI kabela u HDMI priključak na monitoru. Drugi kraj kabela spojite u HDMI priključak na računalu.

NAPOMENA: Monitor je opremljen dvama HDMI 1.4 priključcima.

Priključak DisplayPort

Spojite jedan kraj DisplayPort kabela u DisplayPort priključak. Drugi kraj kabela zatim spojite na DisplayPort ili mini DP priključak na računalu.

NAPOMENA: Ako želite spojiti monitor u Thunderbolt priključak (v. 1&2) na Mac

računalu, spojite mini DP kraj kabela „mini DP na DisplayPort“ u Thunderbolt izlaz na Mac računalu. Drugi kraj kabela zatim spojite na DisplayPort monitora.

VGA priključak

Spojite jedan kraj VGA kabela u VGA priključak na monitoru. Drugi kraj kabela spojite u VGA priključak na računalu.

VGA

USB povezivanje

Spojite jedan kraj USB kabela u USB priključak na monitoru. Zatim spojite drugi kraj kabela u USB priključak na računalu.

NAPOMENA: Monitor podržava dvije (2) vrste USB priključaka. Prilikom

spajanja, pazite na sljedeće smjernice:

• Tri (3) USB priključka vrste A: Veza za periferne uređaje tipa A (npr. uređaj za pohranu, tipkovnica, miš).

 NAPOMENA: Za upotrebu perifernih uređaja, provjerite je li vaše

računalo spojeno na USB priključak tipa B na monitoru.

• Jedan (1) USB priključak vrste B: Spojite USB-B muški kabel (kvadratni s 2 odrezana kuta) u ovaj priključak, a drugi kraj kabela zatim spojite u USB priključak za dolazni prijenos na računalu.

Audio priključak

Spojite audio utikač slušalica/ naglavnog kompleta u audio priključak na monitoru. Osim toga, monitor možete putem audio kabela spojiti u zvučni modul.

NAPOMENA: Monitor je također opremljen s dvostrukim zvučnicima.

+ 47 hidden pages
