VG2448a VG2748a

Wyświetlacz Podręcznik użytkownika

Nr modelu VS18861 | VS18862 | VS18980 | VS18981

Nr produktu: VG2448a | VG2748a | VG2448a-2| VG2748a-2

Dziękujemy za wybór produktu firmy ViewSonic®

Jako wiodący dostawca rozwiązań wizualnych, firma ViewSonic® jest zaangażowana w przekraczanie ogólnoświatowych oczekiwań dotyczących ewolucji technologicznej, innowacji i prostoty. W firmie ViewSonic® wierzymy, że nasze produkty mają potencjał pozytywnego oddziaływania na świat i jesteśmy przekonani, że wybrany produkt ViewSonic® będzie dobrze służył użytkownikom.

Jeszcze raz dziękujemy za wybór produktu firmy ViewSonic®!

Zasady bezpieczeństwa

Przed rozpoczęciem użytkowania tego produktu należy przeczytać poniższe Zasady bezpieczeństwa.

• Podręcznik użytkownika należy przechowywać w bezpiecznym miejscu do użytku

w przyszłości.

• Przeczytaj wszystkie ostrzeżenia i postępuj zgodnie z instrukcjami.

• Należy siedzieć co najmniej 45 cm od urządzenia.

• Należy pozostawić co najmniej 10 cm przerwy z każdej strony urządzenia w celu

zapewnienia prawidłowej wentylacji.

• Urządzenie należy umieścić w dobrze wentylowanym miejscu. Nie należy

ustawiać niczego na urządzeniu, aby nie utrudniać odprowadzania ciepła.

• Tego urządzenia nie należy używać w pobliżu wody. Aby zmniejszyć ryzyko

wystąpienia pożaru lub porażenia prądem elektrycznym, należy chronić urządzenie przed wilgocią.

• Należy unikać wystawiania urządzenia na bezpośrednie działanie promieni

słonecznych lub innych źródeł wytwarzających ciepło w sposób ciągły.

• Nie należy instalować w pobliżu źródeł ciepła, np. grzejników, nawiewów

ciepła, pieców lub innych urządzeń (włącznie ze wzmacniaczami), które mogą doprowadzać do wzrostu temperatury urządzenia do niebezpiecznego poziomu.

• Do czyszczenia zewnętrznej obudowy należy używać miękkiej i suchej szmatki. W

celu uzyskania dalszych informacji, sprawdź część tego podręcznika "Konserwacja urządzenia".

• Należy unikać dotykania ekranu, ponieważ podczas dotykania na ekranie może

zebrać się tłuszcz.

• Nie wolno dotykać powierzchni ekranu ostrymi lub twardymi przedmiotami,

ponieważ może to doprowadzić do uszkodzenia ekranu.

• Nie należy umieszczać urządzenia na obrusie lub na innych materiałach, które

mogą być umieszczone pomiędzy produktem, a podtrzymującym go meblem.

• W przypadku przenoszenia urządzenia należy zachować ostrożność, aby nie

upuścić urządzenia lub nie uderzyć go o coś innego.

• Nie należy ustawiać urządzenia na nierównej lub niestabilnej powierzchni.

Urządzenie może przewrócić się doprowadzając do obrażeń ciała lub uszkodzenia.

• Nie wolno ustawiać żadnych ciężkich przedmiotów na urządzeniu lub

przewodach połączeniowych.

• Należy zawsze używać szafek, podstaw albo metod instalacji, zalecanych przez

producenta zestawu urządzenia.

• Należy zawsze używać mebli, które mogą bezpiecznie utrzymać urządzenie.

• Należy zawsze upewnić się, że urządzenie nie wystaje poza krawędź

utrzymującego go mebla.

• Nie należy umieszczać urządzenia na wysokim meblu, takim jak kredensy lub

biblioteczki, bez przymocowania mebla i urządzenia do odpowiedniej podpory.

• Należy zawsze pouczyć dzieci o niebezpieczeństwie wspinania się na mebel w

celu dosięgnięcia urządzenia lub powiązanego z nim sprzętu.

• Monitora nie należy umieszczać w miejscu, gdzie mogą znajdować się dzieci.

• Nie należy umieszczać na urządzeniu lub na meblu na którym umieszczony został

produkt elementów, które mogą kusić dzieci do wspinaczki, takich jak zabawki i piloty.

• W przypadku pojawienia się dymu, nietypowych dźwięków lub dziwnych

zapachów, należy natychmiast wyłączyć urządzenie i zadzwonić do sprzedawcy lub firmy ViewSonic®. Kontynuowanie używania urządzenia w takim stanie jest niebezpieczne.

• Nie należy próbować obchodzić zabezpieczeń w postaci spolaryzowanej lub

uziemionej wtyki. Spolaryzowana wtyka ma dwa bolce, a jeden z nich jest szerszy. Uziemiona wtyczka posiada dwa bolce i trzeci wtyk uziemiający. Szeroki bolec i trzeci wtyk uziemiający służą jako zabezpieczenie. Jeżeli wtyczka nie pasuje do gniazdka elektrycznego należy uzyskać odpowiedni adapter i nie podejmować próby włożenia wtyczki do gniazdka na siłę.

• Podczas podłączania do gniazdka zasilania nie należy usuwać wtyku

uziemiającego. Należy się upewnić, że wtyki uziemiające nie są usunięte.

• Podłączone do urządzenia przewody i kable należy zawsze poprowadzić w taki

sposób, aby nie potykać się o nie, nie ciągnąć za nie lub ich nie chwytać.

• Przewód zasilający należy zabezpieczyć przed przydeptywaniem lub ściskaniem,

szczególnie wtyczkę i miejsce, skąd przewód jest wyprowadzany ze sprzętu. Należy upewnić się, że gniazdo elektryczne znajduje się w pobliżu sprzętu, aby było ono łatwo dostępne.

• Jeżeli urządzenie nie będzie używane przez dłuższy czas, należy je odłączyć od

gniazda zasilania.

• Należy sprawdzić zainstalowany w budynku system dystrybucji zasilania.

W systemie powinien znajdować się wyłącznik obwodu o parametrach znamionowych 120/240V, 20A.

• Należy używać wyłącznie dodatki/akcesoria, takie jak wózki, podstawy, statywy,

wsporniki lub stoły, określone przez producenta.

• W przypadku używania wózka należy zachować ostrożność podczas

przemieszczania wózka/sprzętu, aby uniknąć obrażeń ciała w wyniku przewrócenia.

• Wszystkie naprawy należy powierzać wykwalifikowanym pracownikom serwisu.

Konieczna będzie naprawa, jesli urządzenie ulegnie uszkodzeniu, np. w wyniku:

 uszkodzenia przewodu zasilającego lub wtyczki.  zalania urządzenia płynem lub po upadnięciu na niego przedmiotów.  narażenia urządzenia na oddziaływanie wilgoci lub deszczu.  Urządzenie nie działa prawidłowo lub uległo upadkowi.

• Podczas używania zestawu słuchawkowego należy ustawić odpowiednio poziom

głośności, ponieważ w przeciwnym razie słuch może ulec uszkodzeniu.

• Przymocowanie wyświetlacza do ściany lub do stałego obiektu z użyciem linki

albo innych urządzeń podtrzymujących, może pomóc w utrzymaniu wagi wyświetlacza, aby zabezpieczyć wyświetlacz przed upadkiem.

Wzorzec otwo-

niowa

rów (S x W)

Otwór

Specykacja śrubek i ich ilość

podkładki

(S x W x G)

M4 x 10 mm

100 x 100 mm 115 x 115 x 2,6 mm Ø 5 mm

4 szt.

Podkładka połącze-

Otwór do montażu na ścianie w

VESA wall mounng hole

standardzie VESA

UWAGA:

• Urządzenie podtrzymujące/linka, powinny wytrzymać siłę 100N.

• Linka powinna być napięta i należy usunąć wszelkie luzy. Tył urządzenia

powinien być skierowany do ściany, aby zapewnić, że urządzenie nie przechyli się pod wpływem siły zewnętrznej.

• Należy się upewnić, że wyświetlacz nie przechyli się pod wpływem siły

zewnętrznej na każdej wysokości i przy każdym kącie obrotu urządzenia.

• Jeśli istniejący wyświetlacz ma zostać przeniesiony do przechowywania albo, gdy

ma zostać zmienione jego miejsce, należy się zastosować do wymienionych wyżej uwag.

Spis treści

Zasady bezpieczeństwa ............................................... 3

Wprowadzenie ............................................................ 8

Zawartość opakowania ...........................................................................................8

Przegląd produktu ..................................................................................................9

Konfiguracja wstępna ................................................ 10

Montaż podstawki ................................................................................................10

Mocowanie na ścianie ..........................................................................................13

Używanie gniazda zabezpieczającego ..................................................................15

Wykonywanie połączeń ............................................. 16

Podłączanie zasilania ............................................................................................16

Podłączanie urządzeń zewnętrznych ....................................................................17

Podłączanie HDMI ................................................................................................. 17

Podłączanie DisplayPort ........................................................................................ 18

Połączenie USB ...................................................................................................... 19

Podłączanie VGA ................................................................................................... 20

Użytkowanie monitora .............................................. 21

Regulacja kąta oglądania ......................................................................................21

Regulacja wysokości .............................................................................................. 21

Regulacja kąta nachylenia ..................................................................................... 22

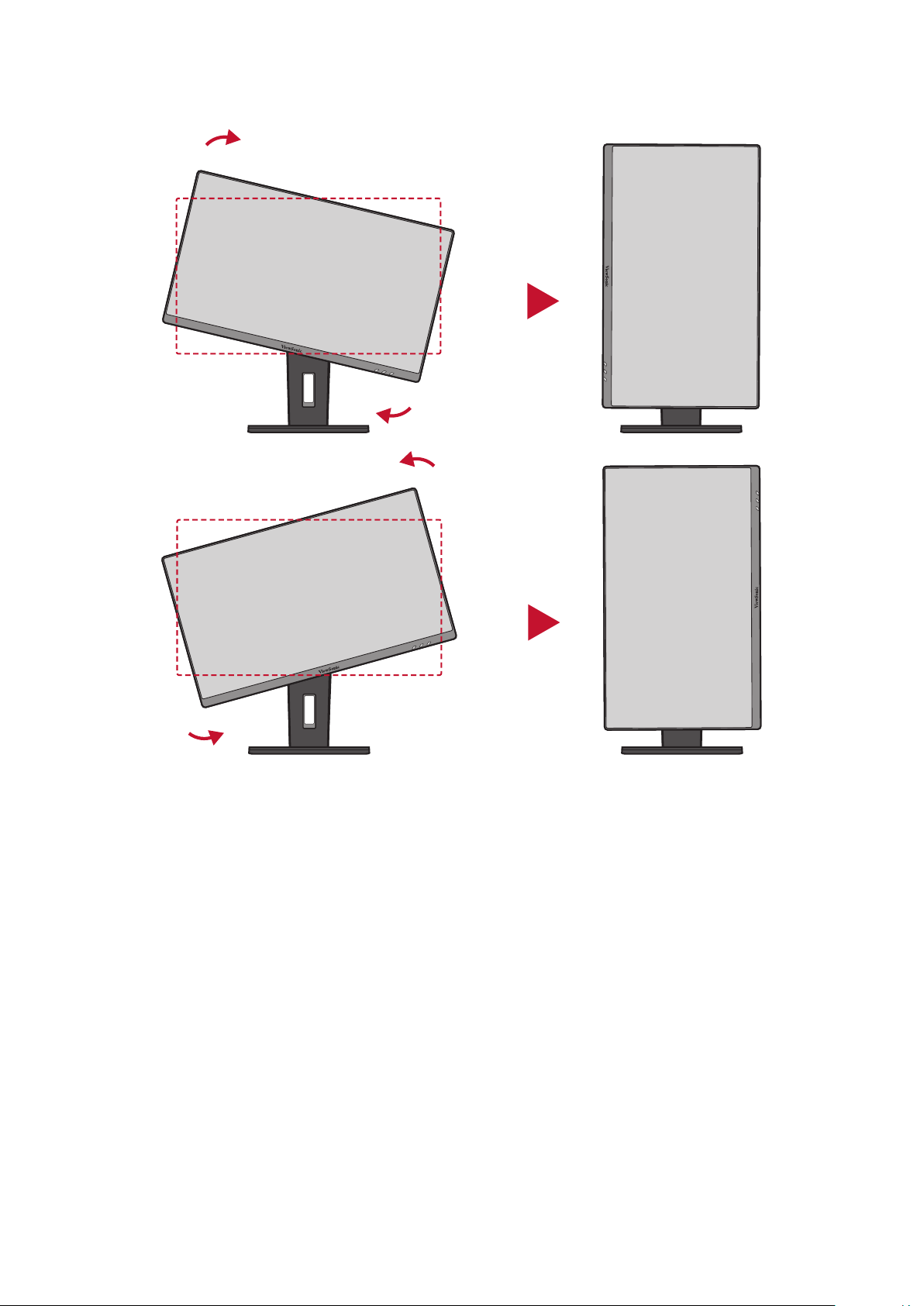

Regulacja kierunku ustawienia ekranu (zmiana orientacji ekranu monitora) ....... 22

Regulacja kąta obrotu ........................................................................................... 24

Wyłączanie/włączanie urządzenia ........................................................................25

Używanie klawiszy panelu sterowania .................................................................26

Quick Menu (Szybkie menu).................................................................................. 26

Hot Keys (Klawisze skrótów) ................................................................................. 28

Konfiguracja ustawień ..........................................................................................30

Operacje ogólne .................................................................................................... 30

Struktura menu ekranowego OSD ......................................................................... 33

Menu Option (Opcje menu) .................................................................................. 37

Dodatek .................................................................... 46

Specyfikacje ..........................................................................................................46

Słowniczek ............................................................................................................48

Rozwiązywanie problemów ..................................................................................54

Konserwacja urządzenia .......................................................................................56

Ogólne zasady bezpieczeństwa ............................................................................ 56

Czyszczenie ekranu ................................................................................................ 56

Czyszczenie obudowy ............................................................................................ 56

Wyłączenie ............................................................................................................ 56

Możliwość aktualizacji i naprawy produktu ..........................................................57

Informacje prawne i serwisowe ................................. 58

Informacja o zgodności .........................................................................................58

Oświadczenie o zgodności z FCC ........................................................................... 58

Oświadczenie o zgodności z przepisami Industry Canada ..................................... 58

Zgodność z CE dla krajów europejskich ................................................................. 58

Deklaracja zgodności RoHS2 ................................................................................. 59

Indyjskie ograniczenie dotyczące substancji niebezpiecznych .............................. 60

Usuwanie produktu i upłynięcie terminu jego przydatności ................................. 60

Informacje TCO .....................................................................................................61

Informacje o prawach autorskich .........................................................................62

Obsługa klienta ...................................................................................................... 63

Ograniczona gwarancja ......................................................................................... 64

Wprowadzenie

Zawartość opakowania

• Wyświetlacz IPS

• Przewód zasilający

• Przewód wideo

• Kabel USB

• Instrukcja szybkiego uruchomienia

UWAGA: Przewód zasilający i przewody wideo znajdujące sie na wyposażeniu

mogą różnić się zależnie od kraju. Należy skontaktować się z lokalnym sprzedawcą w celu uzyskania szczegółowych informacji.

Przegląd produktu

Widok z przodu

ViewMode

(Tryb

oglądania)

Ekran wyświetlacza

Przycisk zasilania

3 5

UWAGA: W celu uzyskania szczegółowych informacji na temat klawiszy

1(ViewMode)/2/3/4/5 oraz ich funkcji, należy zapoznać się z „Hot

Keys (Klawisze skrótów)” na stronie 25.

Widok z tyłu

Gniazdo

zabezpieczające

1234

HDMI

VGA

1. AC IN 2. DisplayPort 3. HDMI

4. VGA 5. USB Upstream 6. USB Downstream

Konfiguracja wstępna

W tym rozdziale zostały zawarte szczegółowe informacje na temat konfiguracji monitora.

UWAGA: Monitor jest dostarczany w kartonie przyjaznym dla użytkownika w

celu wykonania łatwego montażu.

Montaż podstawki

1. Umieść karton na płaskiej i stabilnej powierzchni i otwórz przednią klapę kartonu

w celu wyjęcia zawartości. Wyjmij górną tackę.

2. Wyjmij podstawę podstawki monitora oraz króciec. Dopasuj i połącz trzy (3) punkty na podstawie podstawki monitora z króćcem podstawki.

3. Użyj śrubkę chwytającą, która znajduje się w podstawie podstawki monitora i przymocuj ją do króćca podstawki.

4. Dopasuj i wsuń górne zaczepy podstawki monitora do gniazd montażowych w podstawce zgodnie z ilustracją poniżej:

UWAGA: Upewnij się, że podstawka jest solidnie przymocowana, a

szybkozłączka właściwie zatrzasnęła się na swoim miejscu.

5. Przy użyciu uchwytu podstawki wyjmij urządzenie z kartonu i połóż je na płaskiej i stabilnej powierzchni ekranem skierowanym do góry.

UWAGA: Zawsze należy ustawiać urządzenie na płaskiej i stabilnej powierzchni.

W przeciwnym razie może to spowodować upadek urządzenia oraz jego uszkodzenie, bądź doprowadzić do uszkodzeń ciała.

Mocowanie na ścianie

Zapoznaj się z tabelą poniżej w celu uzyskania standardowych wymiarów zestawów do mocowania ściennego.

Maksymalne

Wzorzec

otworów

obciążenie

(S x W)

14kg 100 x 100 mm 115 x 115 x 2,6 mm Ø 5 mm

UWAGA: Zestawy mocowania ściennego są sprzedawane osobno.

1. Wyłącz urządzenie i odłącz wszystkie przewody.

2. Następnie należy ustawić urządzenie na płaskiej i stabilnej powierzchni ekranem

skierowanym do dołu.

3. Należy nacisnąć i przytrzymać szybkozłączkę i ostrożnie unieść podstawkę.

Podkładka

połączeniowa

(S x W x G)

Otwór

podkładki

Specyfikacja śrubek i

ich ilość

M4 x 10 mm

4 szt.

4. Należy delikatnie nacisnąć, aby zwolnić zaczepy i odłączyć podstawkę.

5. Przymocuj uchwyt montażowy do otworów montażowych VESA, które znajdują się w tylnej części urządzenia. Następnie przymocuj go przy użyciu czterech śrubek (M4 x 10 mm).

100 mm

6. Wykonaj instrukcje, które są dołączone do zestawu mocowania ściennego, aby zamocować monitor na ścianie.

Używanie gniazda zabezpieczającego

Aby zapobiec kradzieży urządzenia użyj urządzenia blokującego do gniazda zabezpieczającego, aby przymocować urządzenie do nieruchomego przedmiotu.

Dodatkowo, przymocowanie monitora do ściany lub stałego obiektu z wykorzystaniem linki zabezpieczenia może być pomocne w sytuacji, gdy trzeba utrzymać ciężar monitora, aby zapobiec jego upadkowi.

Poniżej przedstawiono przykładową konfigurację urządzenia blokującego do gniazda zabezpieczającego z mocowaniem do stołu.

Wykonywanie połączeń

W tym rozdziale przedstawione są wskazówki dotyczące sposobu podłączania monitora do innego sprzętu.

Podłączanie zasilania

1. Podłącz przewód zasilający do gniazda wejściowego AC, które znajduje się w

tylnej części urządzenia.

2. Podłącz wtyczkę przewodu zasilającego do gniazdka elektrycznego.

Podłączanie urządzeń zewnętrznych

Podłączanie HDMI

Podłącz jeden koniec przewodu HDMI do złącza HDMI w monitorze. Następnie podłącz drugi koniec przewodu do złącza HDMI w komputerze.

UWAGA: Monitor jest wyposażony w jedno złącze HDMI 1.4.

Podłączanie DisplayPort

Podłącz jeden koniec przewodu DisplayPort do złącza DisplayPort. Następnie podłącz drugi koniec przewodu do złącza DisplayPort lub mini DP w komputerze.

UWAGA: Aby podłączyć monitor do złącza Thunderbolt (v. 1&2) w komputerze

Mac, podłącz złącze mini DP „przewodu mini DP na DisplayPort” do wyjścia Thunderbolt w komputerze Mac. Następnie podłącz drugi koniec przewodu do złącza DisplayPort w monitorze.

Połączenie USB

Połącz jeden koniec przewodu USB do złącza USB w monitorze. Następnie podłącz drugi koniec przewodu do złącza USB w komputerze.

UWAGA: Ten monitor obsługuje dwa (2) typy portów USB. Podczas

wykonywania połączeń należy postępować zgodnie z następującymi zaleceniami:

• Cztery (4) porty USB typu A: Podłączenie posiadanych urządzeń peryferyjnych typu A (np. urządzenie pamięci, klawiatura, mysz).

 UWAGA: Aby używać niektóre urządzenia peryferyjne, należy się

upewnić się, że komputer jest także podłączony do portu USB typu B monitora.

• Jeden (1) port USB typu B: Podłącz przewód USB typu B z końcówką męską (kwadrat z naciętymi dwoma narożnikami) do tego złącza, a następnie podłącz drugi koniec przewodu do złącza sygnału wysyłanego USB w komputerze.

Podłączanie VGA

Podłącz jeden koniec przewodu VGA do złącza VGA w monitorze. Następnie podłącz drugi koniec przewodu do złącza VGA w komputerze.

VGA

Użytkowanie monitora

Regulacja kąta oglądania

W celu uzyskania optymalnego podglądu, możesz regulować kąt oglądania w następujący sposób:

Regulacja wysokości

Obniż lub unieś monitor do żądanej wysokości (od 0 do 130 mm).

UWAGA: Podczas regulacji naciśnij delikatnie wzdłuż prowadnicy regulacyjnej.

+ 46 hidden pages
