Viewsonic VG2440V User Guide [el]

VG2440V

Οθόνη
Οδηγός χρήστη

Model No. VS18402

Αρ. προϊόντος: VG2440V

Σας ευχαριστούμε που επιλέξατε τη ViewSonic®

Ως κορυφαίος πάροχος στον τομέα της παροχής οπτικών λύσεων, η ViewSonic®
ξεπερνά διαρκώς τις παγκόσμιες προσδοκίες για τεχνολογική εξέλιξη, καινοτομία
και απλότητα. Στη ViewSonic® πιστεύουμε ότι τα προϊόντα μας έχουν θετικό
αντίκτυπο σε ολόκληρο τον κόσμο και είμαστε βέβαιοι ότι το προϊόν ViewSonic®
που επιλέξατε θα σας ικανοποιήσει απόλυτα.

Για άλλη μια φορά, σας ευχαριστούμε που επιλέξατε τη ViewSonic®!

2

Προειδοποιήσεις ασφαλείας

Διαβάστε τις παρούσες προειδοποιήσεις ασφαλείας πριν χρησιμοποιήσετε αυτήν
τη συσκευή.

• Φυλάξτε αυτές τις οδηγίες σε ασφαλές μέρος.

• Διαβάστε προσεκτικά τις υποδείξεις ασφαλείας.

• Καθίστε σε απόσταση τουλάχιστον 18"(45 cm) από τη συσκευή.

• Αφήστε ελεύθερη απόσταση τουλάχιστον 4"(10 cm) γύρω από τη συσκευή για

να εξασφαλίσετε τον κατάλληλο αερισμό.

• Τοποθετήστε τη συσκευή σε σημείο με καλό αερισμό. Μην τοποθετείτε επάνω

στην συσκευή οτιδήποτε που ενδέχεται να εμποδίζει τον διασκορπισμό της
θερμότητας.

• Μη χρησιμοποιείτε τη συσκευή αυτή κοντά σε νερό. Για να μειώσετε τον

κίνδυνο πυρκαγιάς ή ηλεκτροπληξίας, μην εκθέτετε τη συσκευή σε υγρασία.

• Αποφύγετε την έκθεση της συσκευής σε άμεσο ηλιακό φως ή άλλη πηγή

θερμότητας.

• Μην πραγματοποιήσετε την εγκατάσταση κοντά σε πηγές θερμότητας όπως

καλοριφέρ, θερμοπομπούς, φούρνους, ή άλλες συσκευές (περιλαμβανομένων
των ενισχυτών) που παράγουν θερμότητα.

• Χρησιμοποιείτε μόνο στεγνό πανί για να καθαρίσετε το εξωτερικό περίβλημα

της συσκευής. Για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα
«Συντήρηση» στη σελίδα 35.

• Ενδέχεται να σχηματιστεί λιπαρότητα στην οθόνη καθώς την αγγίζετε. Για

να καθαρίσετε τα λιπαρά σημεία στην οθόνη, ανατρέξτε στηντην ενότητα
"Συντήρηση" στη σελίδα 35.

• Μην αγγίζετε την επιφάνεια της οθόνης με αιχμηρά ή σκληρά αντικείμενα,

καθώς μπορεί να προκληθεί ζημιά στην οθόνη.

• Κατά τη μετακίνηση της συσκευής, προσέξτε να μην ρίξετε κάτω ή να χτυπήσετε

τη συσκευή πάνω σε κάποιο αντικείμενο.

• Μην τοποθετείτε τη συσκευή επάνω σε ασταθείς επιφάνειες. Η συσκευή μπορεί

να πέσει, προκαλώντας τραυματισμό ή δυσλειτουργία.

• Μην τοποθετείτε τυχόν βαριά αντικείμενα επάνω στη συσκευή τα καλώδια.

• Εάν παρουσιαστεί καπνός, ασυνήθιστος θόρυβος ή παράξενη οσμή,

απενεργοποιήστε αμέσως την οθόνη και επικοινωνήστε με τον προμηθευτή σας
ή τη ViewSonic®. Η συνέχιση της χρήσης της συσκευής είναι επικίνδυνη.

• Μην επιχειρείτε να παρακάμψετε τον σκοπό ασφαλείας της χρήσης πολωμένου

βύσματος ή βύσματος με γείωση. Ένα πολωμένο βύσμα έχει δύο ακροδέκτες,
τον έναν πιο πλατύ από τον άλλο. Τα βύσματα γείωσης έχουν δύο ακροδέκτες

3

τροφοδοσίας και έναν τρίτο ακροδέκτη γείωσης. Ο πλατύς ακροδέκτης και
ο τρίτος ακροδέκτης γείωσης παρέχονται για τη δική σας ασφάλεια. Εάν το
βύσμα δεν ταιριάζει στην πρίζα, προμηθευτείτε έναν προσαρμογέα και μην
επιχειρήσετε να το τοποθετήστε με βία στην πρίζα.

• Κατά τη σύνδεση σε πρίζα, ΜΗΝ αφαιρείτε τον ακροδέκτη γείωσης.

Βεβαιωθείτε ότι οι ακροδέκτες γείωσης ΔΕΝ ΕΧΟΥΝ ΑΦΑΙΡΕΘΕΙ.

• Τοποθετήστε το καλώδιο τροφοδοσίας σε σημεία όπου δεν κινδυνεύει

να τσακίσει ή να πατηθεί, ιδιαίτερα στο βύσμα και στο σημείο που
βγαίνει από τον εξοπλισμό. Βεβαιωθείτε ότι η πρίζα βρίσκεται κοντά
στον εξοπλισμό, έτσι ώστε να είναι εύκολα προσβάσιμη.

• Να χρησιμοποιείτε μόνο εξαρτήματα/αξεσουάρ που καθορίζονται από

τον κατασκευαστή.

• Όταν χρησιμοποιείτε αμαξίδιο, να είστε προσεκτικοί κατά τη

μετακίνηση του συνδυασμού αμαξιδίου/συσκευής ώστε να
αποφεύγετε τραυματισμό λόγω πτώσης.

• Αποσυνδέστε το βύσμα τροφοδοσίας από την πρίζα εναλλασσόμενου

ρεύματος εάν δεν πρόκειται να χρησιμοποιήσετε τη συσκευή για
μεγάλο χρονικό διάστημα.

• Παραπέμπετε όλες τις επισκευές σε αρμόδιο προσωπικό επισκευών.

Θα απαιτηθεί επισκευή αν η μονάδα υποστεί ζημιά με οποιονδήποτε
τρόπο, όπως:

 εάν το καλώδιο ρεύματος ή το βύσμα έχουν υποστεί φθορά
 εάν χυθεί υγρό ή πέσουν αντικείμενα στη μονάδα
 εάν η μονάδα εκτεθεί σε υγρασία
 εάν η μονάδα δεν λειτουργεί κανονικά ή έχει πέσει κάτω

• ΣΗΜΕΙΩΣΗ: ΤΟ ΑΚΡΟΑΣΗ ΜΕ ΑΚΟΥΣΤΙΚΑ ΥΠΟ ΥΨΗΛΗ ΕΝΤΑΣΗ ΓΙΑ

ΠΑΡΑΤΕΤΑΜΕΝΕΣ ΠΕΡΙΟΔΟΥΣ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΑΛΕΣΕΙ ΠΡΟΒΛΗΜΑΤΑ/
ΑΠΩΛΕΙΑ ΑΚΟΗΣ. Όταν χρησιμοποιείτε ακουστικά, ρυθμίστε την ένταση
ήχου σε κατάλληλα επίπεδα καθώς μπορεί να προκληθεί βλάβη της ακοής σας.

• ΣΗΜΕΙΩΣΗ: Η ΟΘΟΝΗ ΜΠΟΡΕΙ ΝΑ ΥΠΕΡΘΕΡΜΑΝΘΕΙ ΚΑΙ ΝΑ

ΑΠΕΝΕΡΓΟΠΟΙΗΘΕΙ! Αν η συσκευή τεθεί αυτόματα εκτός λειτουργίας,
ενεργοποιήστε ξανά την οθόνη. Μετά την επανεκκίνηση, αλλάξτε την ανάλυση
της οθόνης και τον ρυθμό ανανέωσης. Για λεπτομέρειες, ανατρέξτε στον οδηγό
χρήσης της κάρτας γραφικών.

4

Περιεχόμενα

Προειδοποιήσεις ασφαλείας ...................................... 3

Εισαγωγή .................................................................... 7

Περιεχόμενα συσκευασίας ....................................................................................7

Επισκόπηση προϊόντος ...........................................................................................8

Αρχική εγκατάσταση ................................................... 9

Εγκατάσταση της βάσης ......................................................................................... 9

Επιτοίχια τοποθέτηση ..........................................................................................12

Χρήση της υποδοχής ασφαλείας ..........................................................................14

Συνδέσεις .................................................................. 15

Σύνδεση στην τροφοδοσία ................................................................................... 15

Σύνδεση εξωτερικών συσκευών ........................................................................... 16

Σύνδεση HDMI ...................................................................................................... 16

Σύνδεση DisplayPort ............................................................................................. 17

Σύνδεση VGA ......................................................................................................... 18

Σύνδεση USB ......................................................................................................... 19

Συνδέσεις ήχου ..................................................................................................... 20

Χρήση της οθόνης ..................................................... 21

Ρύθμιση της γωνίας προβολής ............................................................................. 21

Ρύθμιση ύψους ..................................................................................................... 21

Προσαρμογή γωνίας κλίσης .................................................................................. 22

Ρύθμιση προσανατολισμού οθόνης (Άξονας οθόνης) .......................................... 22

Προσαρμογή γωνίας περιστροφής ....................................................................... 24

Ενεργοποίηση /απενεργοποίηση της συσκευής .................................................. 25

Χρήση της κάμερας web ...................................................................................... 26

Αφαίρεση και τοποθέτηση καλύμματος κάμερας web ........................................ 26

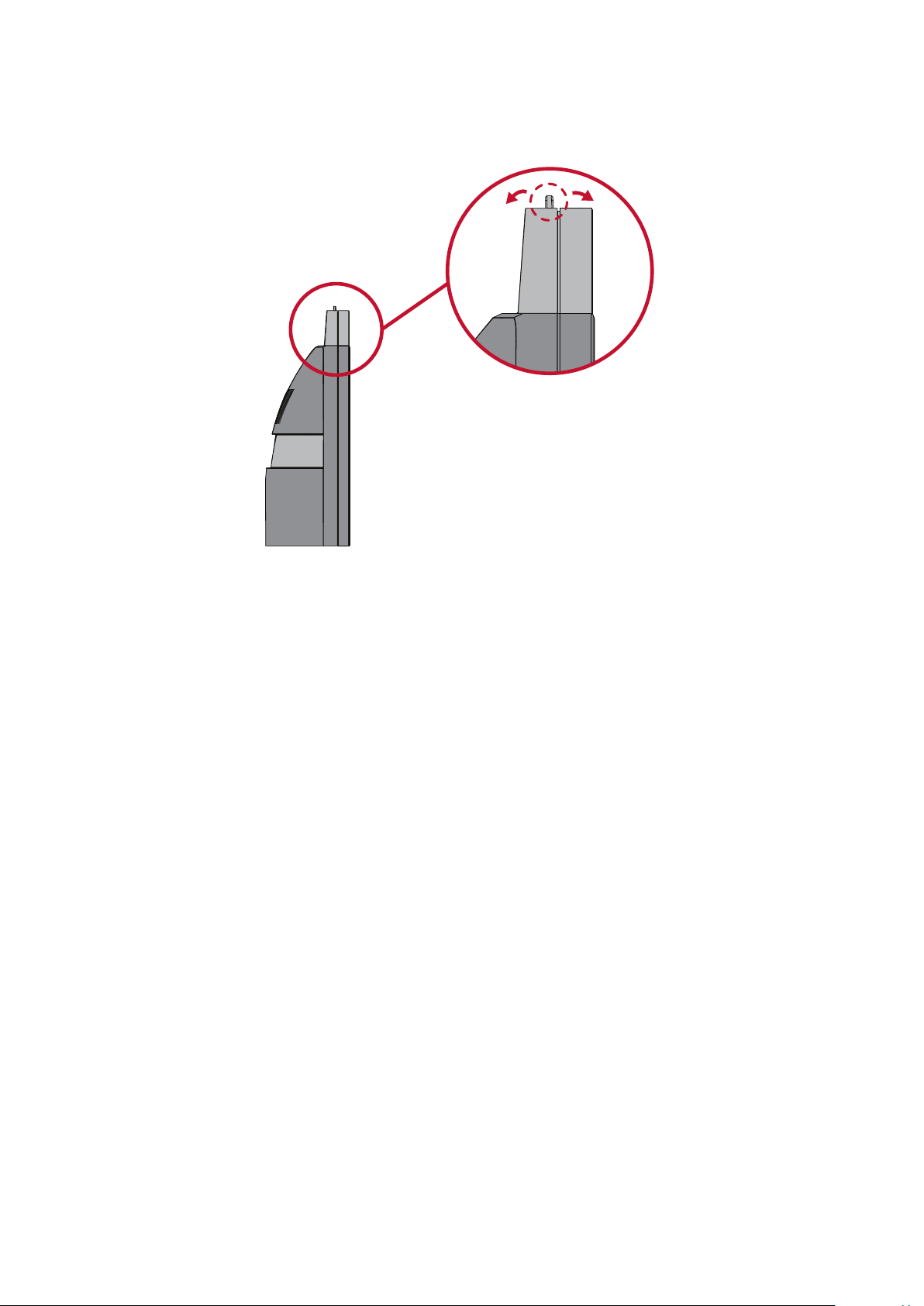

Κλίση της κάμερας web......................................................................................... 27

Χρήση των πλήκτρων του Πίνακα Ελέγχου ..........................................................28

Γρήγορο μενού ...................................................................................................... 28

Πλήκτρα συντόμευσης .......................................................................................... 29

Διαμόρφωση ρυθμίσεων .....................................................................................31

Γενικές λειτουργίες ............................................................................................... 31

Δομή μενού οθόνης (OSD) .................................................................................... 34

Επιλογές μενού ..................................................................................................... 38

5

Παράρτημα ............................................................... 46

Τεχνικά χαρακτηριστικά .......................................................................................46

Γλωσσάρι .............................................................................................................. 49

Αντιμετώπιση προβλημάτων ................................................................................55

Συντήρηση ............................................................................................................ 57

Γενικές προφυλάξεις ............................................................................................. 57

Καθαρισμός οθόνης .............................................................................................. 57

Καθαρισμός περιβλήματος ................................................................................... 57

Αποποίηση ευθύνης .............................................................................................. 57

Δυνατότητα αναβάθμισης και επισκευής προϊόντος ...........................................58

Πληροφορίες κανονισμών και εξυπηρέτησης ........... 59

Πληροφορίες συμμόρφωσης ...............................................................................59

Δήλωση συμμόρφωσης με την FCC ...................................................................... 59

Δήλωση Industry Canada ...................................................................................... 59

Συμμόρφωση CE για τις Ευρωπαϊκές χώρες ......................................................... 59

Δήλωση συμμόρφωσης RoHS2 ............................................................................. 60

Περιορισμοί επικίνδυνων ουσιών για την Ινδία ................................................... 61

Απόρριψη προϊόντος στο τέλος της διάρκειας ζωής του προϊόντος .................... 61

Πληροφορίες σχετικά με την πιστοποίηση TCO ..................................................62

Πληροφορίες πνευματικών δικαιωμάτων ...........................................................63

Υπηρεσία εξυπηρέτησης πελατών ........................................................................ 64

Περιορισμένη εγγύηση ......................................................................................... 65

6

Εισαγωγή

Περιεχόμενα συσκευασίας

• Οθόνη IPS

• Καλώδιο τροφοδοσίας

• Καλώδιο βίντεο

• Καλώδιο USB

• Εγχειρίδιο γρήγορης εκκίνησης

ΣΗΜΕΙΩΣΗ: Το καλώδιο τροφοδοσίας και τα καλώδια βίντεο που

περιλαμβάνονται στη συσκευασία ενδέχεται να διαφέρουν
ανάλογα με τη χώρα σας. Για περισσότερες πληροφορίες,
παρακαλούμε επικοινωνήστε με το τοπικό κατάστημα πώλησης.

7

Επισκόπηση προϊόντος

Μπροστινή όψη

κάμερας web

1

5

234

Οθόνη ενδείξεων

Κουμπί λειτουργίας

ΣΗΜΕΙΩΣΗ: Για περισσότερες πληροφορίες σχετικά με το πλήκτρο 1 (Μείωση

έντασης) / 2 (Αύξηση έντασης) / 3 (Σίγαση ηχείου) / 4 (Σίγαση
μικροφώνου) / 5 (μενού οθόνης (OSD)) και τις λειτουργίες του,

ανατρέξτε στην ενότητα «Πλήκτρα συντόμευσης» στη σελίδα

27.

Πίσω όψη

Καθοδική ροή USB

Υποδοχή

ασφαλείας

1 2 3 4 5 6

7

8

1. AC IN 2. Audio In 3. Audio Out 4. DisplayPort

5. HDMI 6. VGA 7. USB Upstream 8. USB Downstream

8

Αρχική εγκατάσταση

Αυτή η ενότητα παρέχει λεπτομερείς οδηγίες για τη εγκατάσταση της οθόνης σας.

ΣΗΜΕΙΩΣΗ: Η οθόνη παραδίδεται συσκευασμένη σε ένα φιλικό προς τον

χρήστη κιβώτιο για εύκολη εγκατάσταση.

Εγκατάσταση της βάσης

1. Τοποθετήστε το κιβώτιο σε μια επίπεδη, σταθερή επιφάνεια και ανοίξτε

το μπροστινό πτερύγιο του κιβωτίου για να αποκαλύψετε τα περιεχόμενα.
Αφαιρέστε τον επάνω δίσκο.

2. Αφαιρέστε τη βάση και τον λαιμό της βάσης οθόνης. Ευθυγραμμίστε και
συνδέστε τα δύο (2) σημεία στη βάση της οθόνης με τον λαιμό της βάσης της
οθόνης.

3. Χρησιμοποιήστε τη μη αποσπώμενη βίδα στη βάση της οθόνης και ασφαλίστε τη
βάση στο λαιμό της βάσης οθόνης.

1

2

9

4. Ευθυγραμμίστε και σύρετε τα πάνω άγκιστρα της βάσης στις υποδοχές στήριξης

1

2

της βάσης όπως φαίνεται στην παρακάτω εικόνα:

ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι η βάση έχει τοποθετηθεί σωστά και ότι η

γλωττίδα ταχείας απελευθέρωσης έχει κουμπώσει στη θέση της.

10

5. Χρησιμοποιώντας τη λαβή της βάσης, ανασηκώστε τη συσκευή από το κιβώτιο
και τοποθετήστε την σε όρθια θέση σε επίπεδη, σταθερή επιφάνεια.

ΣΗΜΕΙΩΣΗ: Τοποθετείτε πάντα τη συσκευή σε επίπεδη, σταθερή επιφάνεια.

Εάν δεν το κάνετε, μπορεί να προκληθεί πτώση και βλάβη της
συσκευής ή/και τραυματισμός.

11

Επιτοίχια τοποθέτηση

Ανατρέξτε στον παρακάτω πίνακα για τις τυποποιημένες διαστάσεις των σετ
επιτοίχιας τοποθέτησης.

ΣΗΜΕΙΩΣΗ: Για χρήση μόνο με Βραχίονα μονταρίσματος σε τοίχο UL Listed.

Για να λάβετε ένα κιτ επιτοίχιας στήριξης ή μία βάση ρύθμισης
ύψους, επικοινωνήστε με τη ViewSonic® ή το τοπικό σας
κατάστημα.

Μέγιστο

φορτίο

14kg 100 x 100 mm 115 x 115 x 2,6 mm Ø 5mm

ΣΗΜΕΙΩΣΗ: Τα σετ επιτοίχιας τοποθέτησης διατίθενται ξεχωριστά.

1. Απενεργοποιήστε τη συσκευή και αποσυνδέστε όλα τα καλώδια.

2. Τοποθετήστε τη συσκευή σε επίπεδη, σταθερή επιφάνεια, με την οθόνη

στραμμένη προς τα κάτω.

3. Πιέστε και κρατήστε πατημένη τη γλωττίδα ταχείας αποδέσμευσης και σηκώστε
προσεκτικά τη βάση.

Μοτίβο

διάτρησης

(Π x Υ)

Βάση διεπαφής

(Π x Υ x Β)

Οπή

βάσης

Προδιαγραφές και

αριθμός βιδών

M4 x 10mm

4 τεμ

12

4. Πιέστε ελαφρά προς τα κάτω για να αποδεσμεύσετε τα άγκιστρα και αφαιρέστε
τη βάση.

5. Συνδέστε τον βραχίονα τοποθέτησης στις οπές στερέωσης VESA στο πίσω μέρος
της συσκευής. Στη συνέχεια ασφαλίστε τον με τις τέσσερις (4) βίδες (M4 x 10
mm).

100 mm

100 mm

6. Ακολουθήστε τις οδηγίες που συνοδεύουν το σετ επιτοίχιας τοποθέτησης για να
τοποθετήσετε την οθόνη στον τοίχο.

13

Χρήση της υποδοχής ασφαλείας

Για να αποτρέψετε την κλοπή της συσκευής, χρησιμοποιήστε μια διάταξη
κλειδώματος υποδοχής ασφαλείας για να ασφαλίσετε τη συσκευή σε ένα σταθερό
αντικείμενο.

Επιπλέον, η στερέωση της οθόνης σε τοίχο ή σταθερό αντικείμενο με χρήση
καλωδίου ασφαλείας μπορεί να βοηθήσει στη στήριξη του βάρους της οθόνης,
προκειμένου να αποφευχθεί τυχόν πτώση της.

Ακολουθεί ένα παράδειγμα εγκατάστασης μιας διάταξης κλειδώματος υποδοχής
ασφαλείας σε ένα τραπέζι.

14

Συνδέσεις

Αυτή η ενότητα σάς καθοδηγεί σχετικά τον τρόπο σύνδεσης της οθόνης με άλλο
εξοπλισμό.

Σύνδεση στην τροφοδοσία

1. Συνδέστε το καλώδιο τροφοδοσίας στην υποδοχή AC IN στο πίσω μέρος της

συσκευής.

2. Συνδέστε το καλώδιο τροφοδοσίας σε μια πρίζα εναλλασσόμενου ρεύματος.

1 2

15

Σύνδεση εξωτερικών συσκευών

Σύνδεση HDMI

Συνδέστε το ένα άκρο ενός καλωδίου HDMI στη θύρα HDMI της οθόνης. Συνδέστε
το άλλο άκρο του καλωδίου στη θύρα HDMI του υπολογιστή.

ΣΗΜΕΙΩΣΗ: Η οθόνη είναι εξοπλισμένη με μία θύρα HDMI 1.4.

16

Σύνδεση DisplayPort

Συνδέστε το ένα άκρο ενός καλωδίου DisplayPort στη θύρα DisplayPort. Συνδέστε
το άλλο άκρο του καλωδίου στη θύρα DisplayPort ή mini DP του υπολογιστή.

ΣΗΜΕΙΩΣΗ: Για να συνδέσετε την οθόνη στη θύρα Thunderbolt (εκδ. 1&2)

υπολογιστή με λειτουργικό σύστημα Mac, συνδέστε το άκρο
mini DP του «καλωδίου mini DP σε DisplayPort» στην έξοδο
Thunderbolt του Mac. Συνδέστε το άλλο άκρο του καλωδίου στη
θύρα DisplayPort της οθόνης.

17

Σύνδεση VGA

Συνδέστε το ένα άκρο ενός καλωδίου VGA στη θύρα VGA της οθόνης. Συνδέστε το
άλλο άκρο του καλωδίου στη θύρα VGA του υπολογιστή.

VGA

VGA

18

Σύνδεση USB

Συνδέστε το ένα άκρο ενός καλωδίου USB στη θύρα USB της οθόνης. Συνδέστε το
άλλο άκρο του καλωδίου στη θύρα USB του υπολογιστή.

ΣΗΜΕΙΩΣΗ: Η οθόνη υποστηρίζει δύο (2) τύπους θυρών USB. Όταν

πραγματοποιείτε συνδέσεις, ακολουθήστε τις παρακάτω
κατευθυντήριες γραμμές:

• Τρία (3) θύρες USB Type A: Σύνδεση για τις περιφερειακές σας
συσκευές Type A. (π.χ. συσκευή αποθήκευσης, πληκτρολόγιο,
ποντίκι).
 ΣΗΜΕΙΩΣΗ: Για να χρησιμοποιήσετε περιφερειακές συσκευές,

βεβαιωθείτε ότι ο υπολογιστής σας είναι επίσης συνδεδεμένος
στη θύρα USB Type B της οθόνης.

• Μία (1) θύρα USB Type B: Συνδέστε το αρσενικό καλώδιο USB Type B
(τετράγωνο με 2 κομμένες γωνίες) στη θύρα αυτή και, στη συνέχεια,
συνδέστε το άλλο άκρο του καλωδίου στην θύρα USB downstream
του υπολογιστή σας.

19

Συνδέσεις ήχου

Συνδέστε το βύσμα ήχου των ακουστικών στη θύρα εξόδου ήχου (Audio Out)
της οθόνης. Επιπλέον, μπορείτε να συνδέσετε την οθόνη σε μια μπάρα ήχου
χρησιμοποιώντας ένα καλώδιο ήχου.

ΣΗΜΕΙΩΣΗ: Η οθόνη διαθέτει επίσης διπλά ηχεία.

20

Χρήση της οθόνης

Ρύθμιση της γωνίας προβολής

Για βέλτιστη προβολή, μπορείτε να ρυθμίσετε τη γωνία προβολής
χρησιμοποιώντας οποιαδήποτε από τις ακόλουθες μεθόδους:

Ρύθμιση ύψους

Κατεβάστε ή σηκώστε την οθόνη στο επιθυμητό ύψος (0 έως 130 mm).

ΣΗΜΕΙΩΣΗ: Κατά τη ρύθμιση, πιέστε σταθερά προς τα κάτω κατά μήκος της

διαδρομής ρύθμισης.

21
