Viewsonic VG2440V User Guide [it]
VG2440V
Display
Manuale utente
Modello n. VS18402
P/N: VG2440V
Grazie per aver scelto ViewSonic®
In qualità di fornitore leader a livello globale di soluzioni visive, ViewSonic®
si impegna a superare le aspettative mondiali per evoluzione, innovazione e
semplicità tecnologica. A ViewSonic® crediamo che i nostri prodotti abbiano il
potenziale di cambiare in meglio il mondo e siamo sicuri che sarete pienamente
soddisfatti del prodotto ViewSonic® scelto.
Ancora una volta, vi ringraziamo per aver scelto ViewSonic®!
2
Precauzioni di sicurezza
Leggere le seguenti Precauzioni di sicurezza prima di ulizzare il disposivo.
• Conservare il presente manuale in un luogo sicuro per riferimento futuro.
• Leggere tutti gli avvisi e attenersi a tutte le istruzioni.
• Sedersi ad almeno 45 cm di distanza dal dispositivo.
• Lasciare almeno 10 cm di spazio attorno al dispositivo per garantire una
ventilazione adeguata.
• Posizionare il dispositivo in un’area ben ventilata. Non posizionare oggetti sul
dispositivo che impediscano la dissipazione del calore.
• Non utilizzare il dispositivo vicino all'acqua. Per ridurre il rischio di incendi o
scosse elettriche, non esporre il dispositivo all'umidità.
• Evitare di esporre il dispositivo alla luce solare diretta o ad altre fonti di calore
eccessive.
• Non eseguire l'installazione nei pressi di fonti di calore come radiatori,
diffusori di aria calda, stufe o altri dispositivi (inclusi amplificatori) che possono
aumentare la temperatura del dispositivo a livelli pericolosi.
• Utilizzare un panno morbido e asciutto per pulire l'involucro esterno. Per
maggiori informazioni, consultare la sezione “Manutenzione” a pagina 34.
• Toccando lo schermo potrebbero rimanere tracce oleose. Per pulire i punti di
sporco sullo schermo, fare riferimento a “Manutenzione" sezione a pagina 34.
• Non toccare la superficie dello schermo con oggetti appuntiti o duri, poiché lo
schermo potrebbe danneggiarsi.
• Quando si sposta il dispositivo, fare attenzione a non far cadere o urtare il
dispositivo.
• Non posizionare il dispositivo su superfici irregolari o instabili. Il dispositivo
potrebbe cadere provocando lesioni o guastandosi.
• Non collocare oggetti pesanti sul dispositivo o sui cavi di collegamento.
• In caso di fumo, rumori anomali o odori strani, spegnere immediatamente
il dispositivo e contattare il rivenditore o ViewSonic®. Continuare a usare il
dispositivo in queste condizioni può essere pericoloso.
• Non tentare di eludere le disposizioni di sicurezza concernenti la spina
polarizzata o la messa a terra. Una spina polarizzata presenta due lamelle di cui
una è più grande dell'altra. Una spina con messa a terra presenta due lamelle
e un terzo polo di messa a terra. La lamella ampia e il terzo polo servono per la
sicurezza personale. Se la spina non è adatta alla presa di corrente, utilizzare un
adattatore e non tentare di forzare l'inserimento della spina nella presa.
3
• Quando si effettua il collegamento a una presa di corrente, NON
rimuovere il polo di messa a terra. Assicurarsi che i poli di messa a terra
non siano MAI RIMOSSI.
• Evitare di calpestare o schiacciare il cavo di alimentazione, in particolare
sulla spina e nel punto in cui fuoriesce dall'apparecchio. Assicurarsi che
la presa di corrente sia posizionata vicino all'apparecchio in modo che
sia facilmente accessibile.
• Utilizzare solo accessori specificati dal produttore.
• Quando si utilizza un carrello, prestare attenzione quando si sposta
il carrello con sopra l'attrezzatura per evitare che si ribalti provocando
lesioni.
• Scollegare la spina di alimentazione dalla presa CA se il dispositivo
non viene utilizzato per un lungo periodo di tempo.
• Fare riferimento sempre a personale di servizio qualificato per le
riparazioni. Occorre rivolgersi all'assistenza quando l'unità viene
danneggiata, come ad esempio:
se il cavo di alimentazione o la spina sono danneggiati
se penetrano liquidi o oggetti nell'unità
se l'unità viene esposta ad umidità
se l'unità non funziona normalmente o è caduta
• AVVISO: L'ASCOLTO TRAMITE AURICOLARI O CUFFIE AD ALTO VOLUME PER
LUNGHI PERIODI DI TEMPO POTREBBE PROVOCARE DANNI ALL'UDITO O LA
PERDITA DELL'UDITO. Quando si utilizzano auricolari o cuffie, regolare il volume
a livelli adeguati per evitare danni all'udito.
• AVVISO: IL MONITOR POTREBBE SURRISCALDARSI E SPEGNERSI! Se il dispositivo
si spegne automaticamente, riaccendere il monitor. Dopo il riavvio, modificare
la risoluzione e la frequenza di aggiornamento del monitor. Per i dettagli, fare
riferimento alla guida per l'utente della scheda grafica.
4
Contenuti
Precauzioni di sicurezza ............................................... 3
Introduzione ................................................................ 7
Contenuti della confezione .....................................................................................7
Panoramica del prodotto ........................................................................................8
Impostazione iniziale ................................................... 9
Installazione della base ...........................................................................................9
Montaggio a parete .............................................................................................. 12
Uso dell'alloggio di sicurezza ................................................................................14
Realizzazione dei collegamenti .................................. 15
Collegamento all'alimentazione ...........................................................................15
Collegamento di dispositivi esterni ......................................................................16
Collegamento HDMI .............................................................................................. 16
Collegamento DisplayPort ..................................................................................... 17
Collegamento VGA ................................................................................................ 18
Collegamento USB ................................................................................................. 19
Collegamento audio .............................................................................................. 20
Uso del monitor ........................................................ 21
Regolazione dell'angolo di visione ........................................................................ 21
Regolazione dell'altezza ........................................................................................ 21
Regolazione dell'angolo di inclinazione ................................................................. 22
Regolazione dell’orientamento dello schermo (rotazione del monitor) ............... 22
Regolazione dell'orientamento ............................................................................. 24

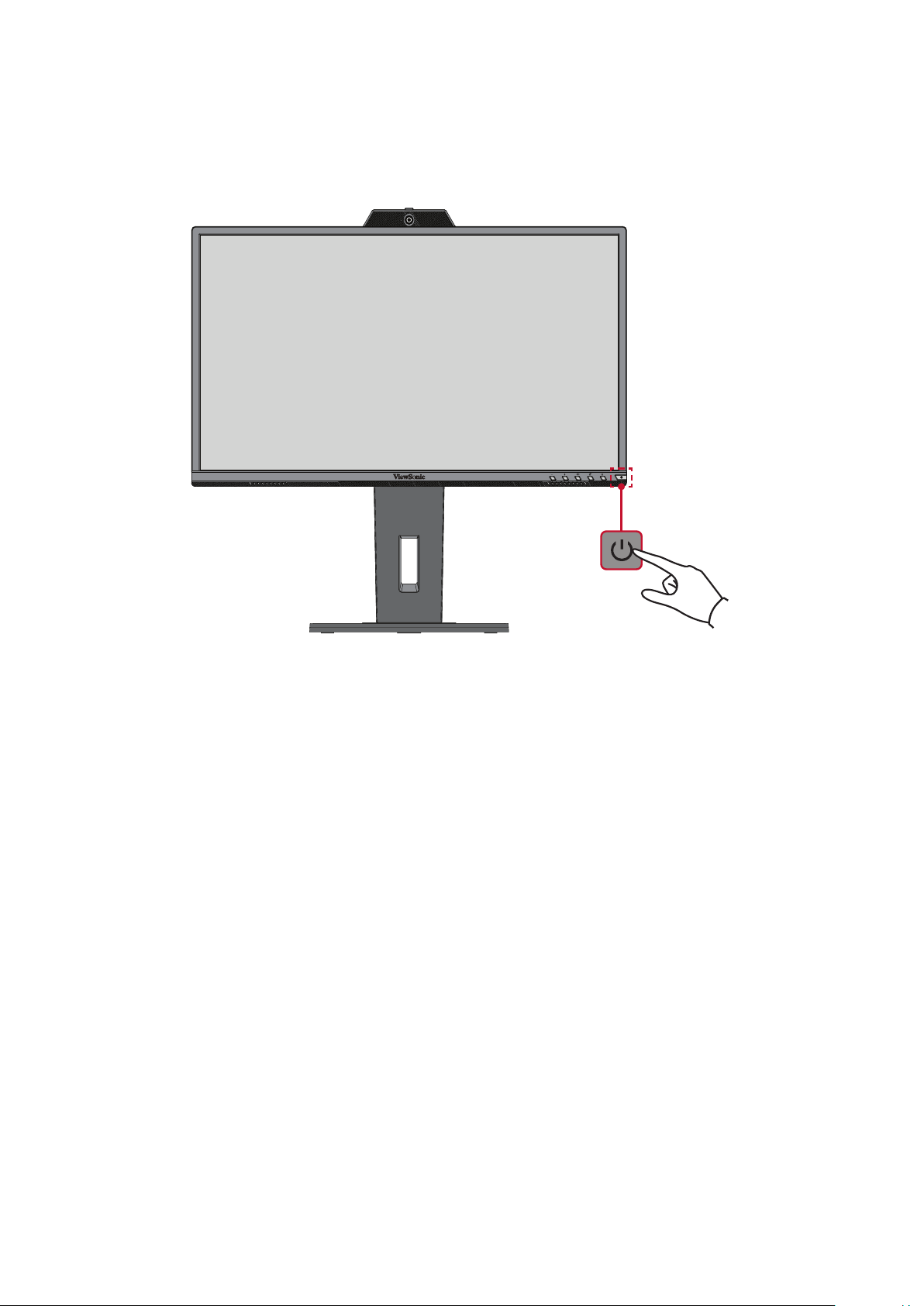

Accensione/Spegnimento del dispositivo .............................................................25
Uso della webcam ................................................................................................26

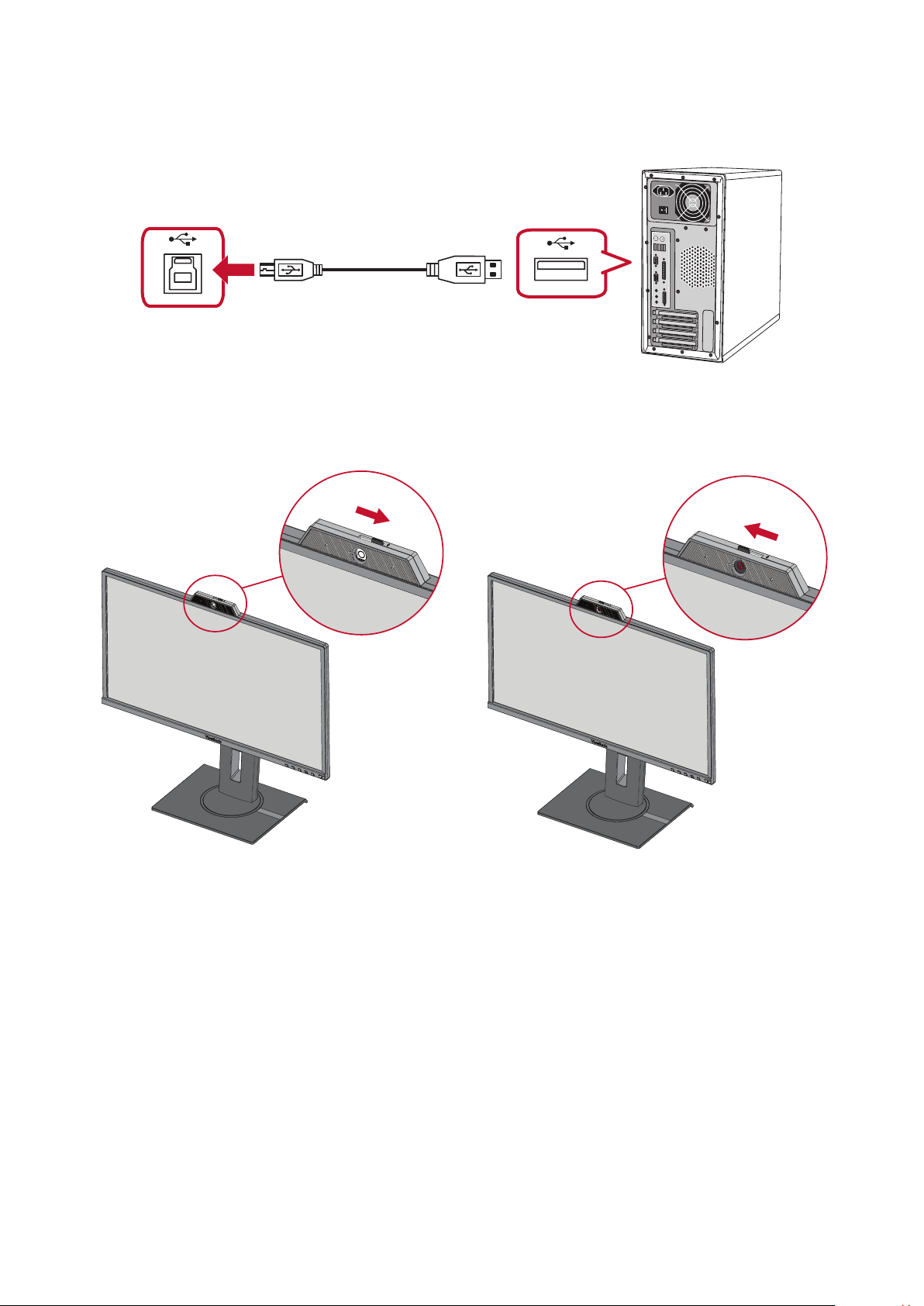

Scoprire e coprire la webcam ................................................................................ 26
Inclinazione della webcam .................................................................................... 27
Utilizzo dei tasti del pannello di controllo ............................................................28

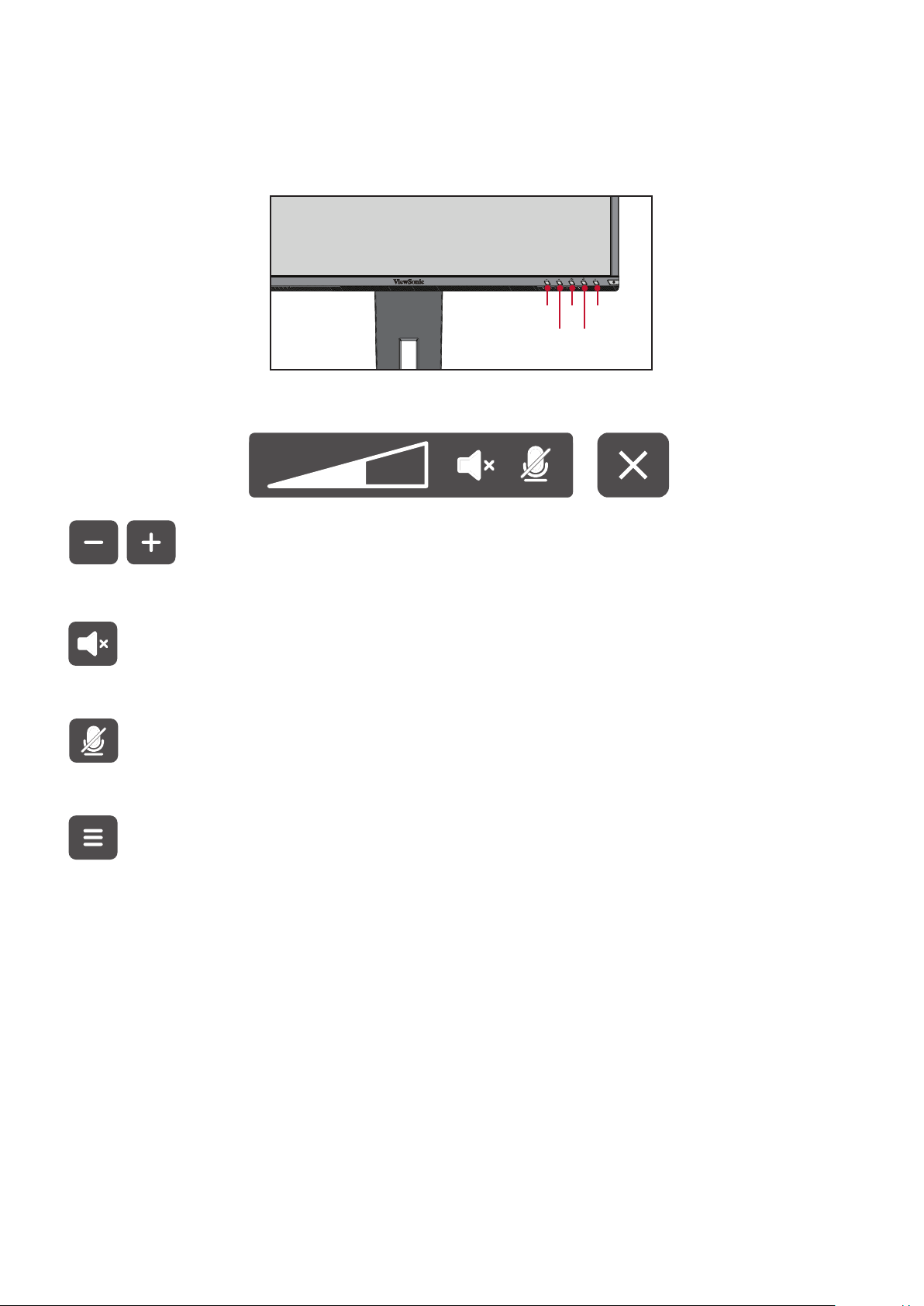

Menu rapido .......................................................................................................... 28
Tasti di scelta rapida .............................................................................................. 29
Configurazione delle impostazioni .......................................................................31

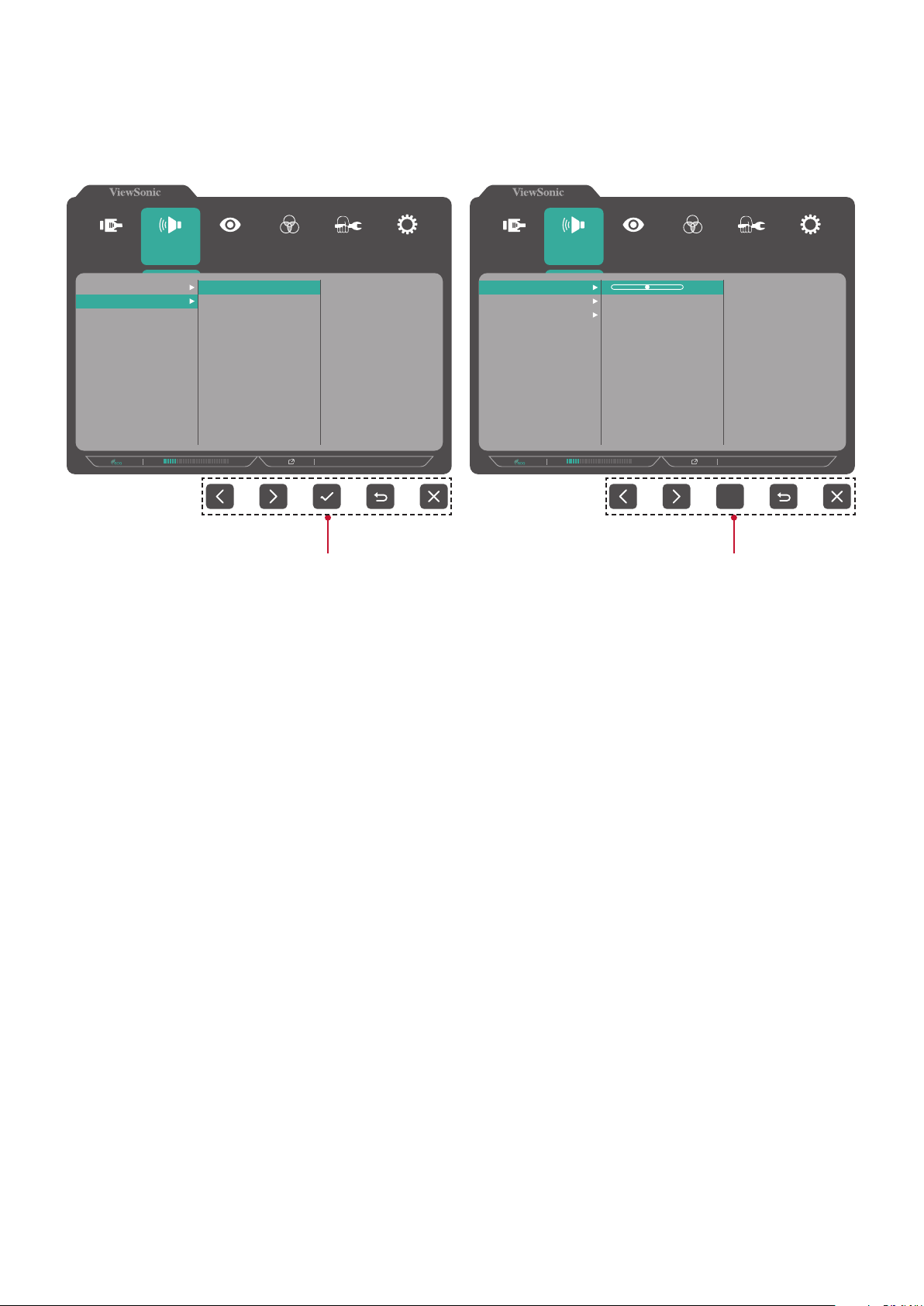

Operazioni generali ............................................................................................... 31

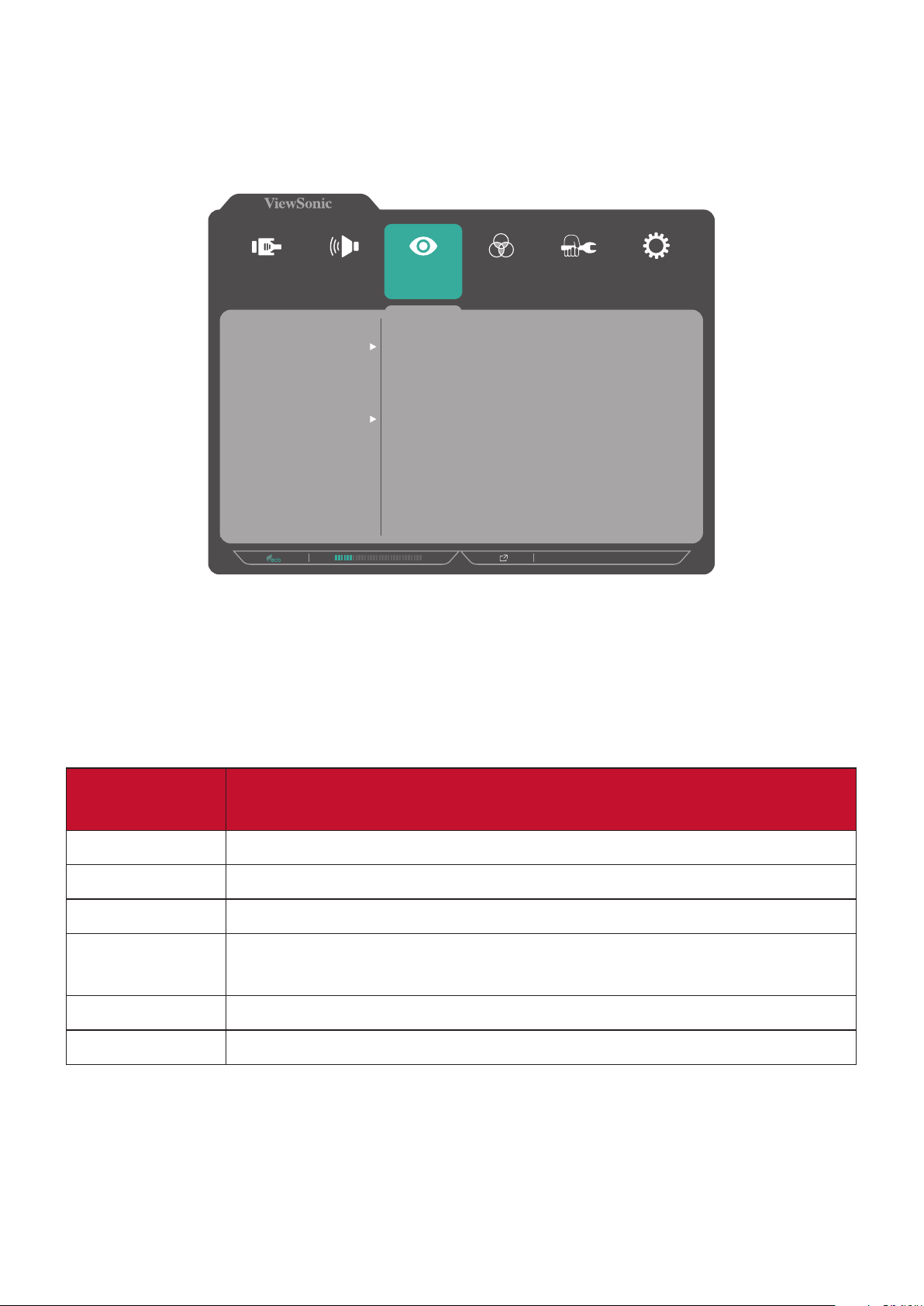

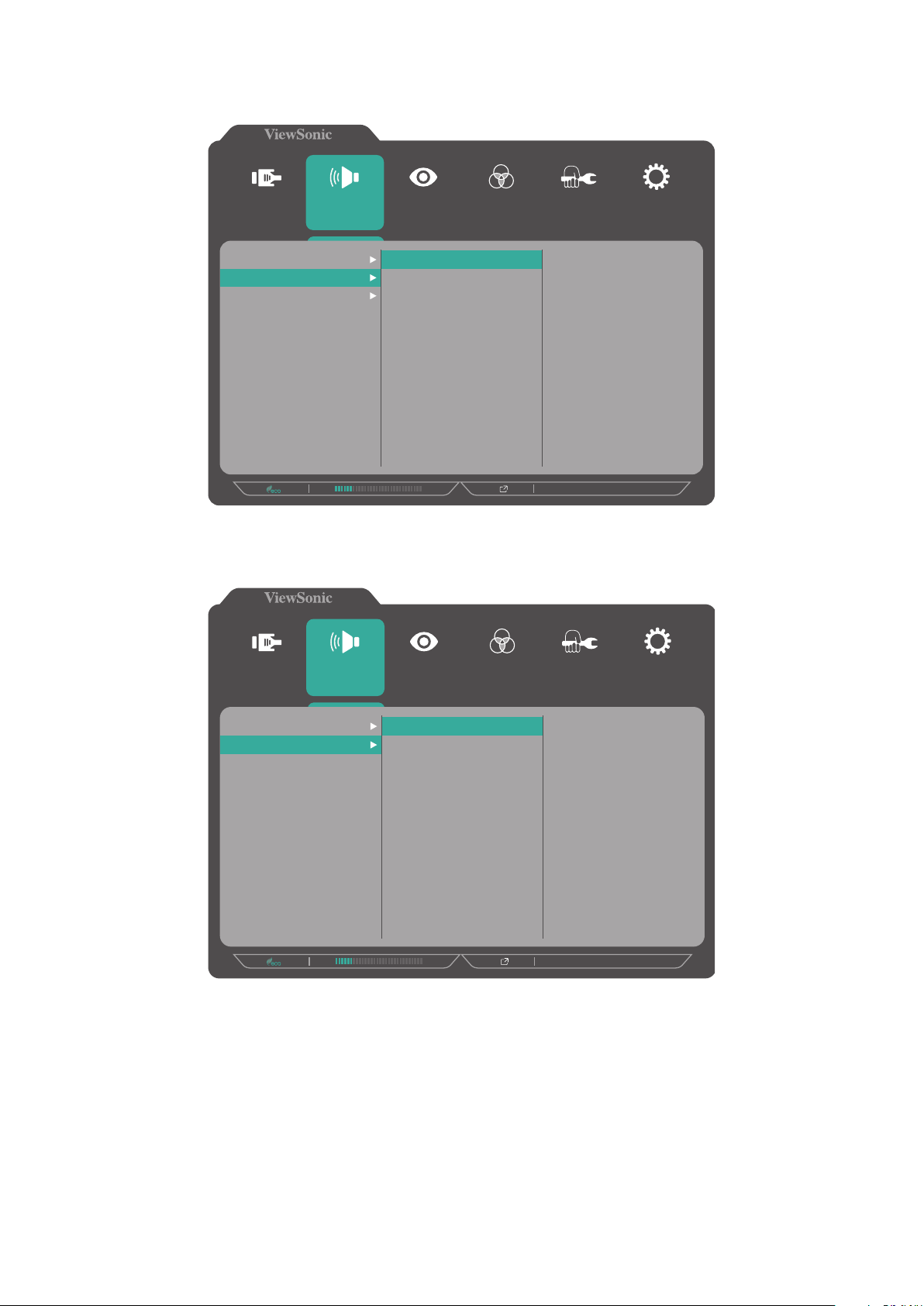

Menu ad albero dell'OSD (On-Screen Display) ...................................................... 34
Menu Options (Opzioni menu) .............................................................................. 38
5
Appendice ................................................................. 46
Specifiche .............................................................................................................46
Glossario ............................................................................................................... 49
Risoluzione dei problemi ......................................................................................55
Manutenzione ......................................................................................................57
Precauzioni generali .............................................................................................. 57
Pulizia dello schermo............................................................................................. 57
Pulizia della scocca ................................................................................................ 57
Disclaimer .............................................................................................................. 57
Aggiornabilità e riparabilità del prodotto ............................................................. 58
Informazioni sulle normative e per la riparazione ...... 59
Informazioni sulla conformità ..............................................................................59
Dichiarazione di conformità FCC ........................................................................... 59
Dichiarazione di Industry Canada .......................................................................... 59
Conformità CE per i paesi europei ........................................................................ 59
Dichiarazione di conformità RoHS2 ....................................................................... 60
Restrizione indiana sulle sostanze pericolose ....................................................... 61
Smaltimento del prodotto alla fine della vita utile del prodotto .......................... 61
Informazioni TCO .................................................................................................. 62
Informazioni sul Copyright ...................................................................................63
Servizio assistenza ................................................................................................. 64
Garanzia limitata ................................................................................................... 65
6
Introduzione
Contenuti della confezione
• Display IPS
• Cavo di alimentazione
• Cavo video
• Cavo USB
• Guida rapida
NOTA: Il cavo di alimentazione e i cavi video inclusi nella confezione potrebbero
variare a seconda del paese. Rivolgersi al proprio rivenditore locale per
maggiori informazioni.
7
Panoramica del prodotto
Veduta frontale
Webcam
1
234
Schermo del display
Tasto d’alimentazione
5
NOTA: Per maggiori informazioni sui tasti 1 (Volume giù) / 2 (Volume su) /
3 (Silenziamento altoparlante) / 4 (Silenziamento microfono) / 5 (menu
OSD (On Screen Display)) e le relative funzioni, consultare “Tasti di scelta
rapida” a pagina 27.
Vista posteriore
USB Down Stream
Alloggio di
sicurezza
1 2 3 4 5 6
7
8
1. AC IN 2. Audio In 3. Audio Out 4. DisplayPort
5. HDMI 6. VGA 7. USB Upstream 8. USB Downstream
8
Impostazione iniziale
Questa sezione fornisce le istruzioni dettagliate per l'impostazione del monitor.
NOTA: Il monitor viene fornito in una confezione di facile utilizzo per
semplificare l'installazione.
Installazione della base
1. Posizionare la confezione su una superficie piatta e stabile e aprire l'aletta
anteriore della confezione per rivelarne il contenuto. Rimuovere il vassoio
superiore.
2. Rimuovere la base del supporto del monitor e il collo. Allineare e collegare i due
(2) punti sulla base della base del monitor con il collo della base del monitor.
3. Utilizzare la vite bloccata nella base del supporto del monitor e fissarla al collo
del supporto del monitor.
1
2
9
4. Allineare e far scorrere i ganci superiori della base del monitor nelle fessure di
1
2
montaggio della base come mostrato nell'illustrazione di seguito:
NOTA: Assicurarsi che la base sia sicura e la linguetta di sgancio rapido scatti in
posizione.
10
5. Tramite il manico della base, sollevare il dispositivo dalla confezione e
posizionarlo in verticale su una superficie piana e stabile.
NOTA: Posizionare sempre il dispositivo su una superficie piana e stabile. In caso
contrario il dispositivo potrebbe cadere e danneggiarsi e/o provocare
lesioni alla persona.
11
Montaggio a parete
Consultare la tabella di seguito per le dimensioni standard dei kit di montaggio a
parete.
NOTA: Utilizzare solo su kit di montaggio a parete omologati UL.
Carico
massimo
14kg 100 x 100 mm 115 x 115 x 2,6 mm Ø 5 mm
NOTA: I kit di montaggio a parete sono in vendita separatamente.
1. Spegnere il dispositivo e scollegare tutti i cavi.
2. Posizionare il dispositivo su una superficie piana e stabile, con lo schermo rivolto
verso il basso.
3. Tenere premuto la linguetta di sgancio rapido e sollevare con attenzione la base.
Modello dei
fori (L x A)
Tampone
interfaccia(L x A x P)
Foro
tampone
Specifiche e numero
di viti
M4 x 10 mm
4 pezzi
4. Premere leggermente verso il basso per sbloccare i ganci e rimuovere la base.
12
5. Fissare la staffa di montaggio ai fori di montaggio VESA sul retro del dispositivo.
Quindi fissarlo con le quattro (4) viti (M4 x 10 mm).
100 mm
100 mm
6. Attenersi alle istruzioni fornite con il kit di montaggio a parete per montare il
monitor sulla parete.
13
Uso dell'alloggio di sicurezza
Per evitare che il dispositivo venga rubato, utilizzare un dispositivo di blocco
dell’alloggio di sicurezza per fissare il dispositivo a un oggetto fisso.
Inoltre, il fissaggio del monitor a una parete o ad un oggetto fisso mediante un cavo
di sicurezza consente di sostenere il peso del monitor per evitare che il monitor
cada.
Di seguito si può trovare un esempio di impostazione di un dispositivo di blocco
dell’alloggio di sicurezza ad un tavolo.
14
Realizzazione dei collegamenti
Questa sezione spiega come collegare il monitor ad altre attrezzature.
Collegamento all'alimentazione
1. Collegare il cavo di alimentazione al connettore AC IN sul retro del dispositivo.
2. Collegare la spina del cavo di alimentazione alla presa di corrente.
1 2
15
Collegamento di dispositivi esterni
Collegamento HDMI
Collegare un'estremità di un cavo HDMI alla porta HDMI del monitor.
Quindi collegare l'altra estremità del cavo alla porta HDMI del computer.
NOTA: Il monitor è dotato di una porta HDMI 1.4.
16
Collegamento DisplayPort
Collegare un'estremità del cavo DisplayPort alla porta DisplayPort.
Collegare l’altra estremità del cavo alla porta DisplayPort o mini DP del computer.
NOTA: Per collegare il monitor alla porta Thunderbolt (v. 1 e 2) di un Mac,
collegare l'estremità mini DP del "cavo mini DP a DisplayPort" all'uscita
Thunderbolt del Mac. Quindi collegare l'altra estremità del cavo alla porta
DisplayPort del computer.
17
Collegamento VGA
Collegare un’estremità di un cavo VGA alla porta VGA del monitor. Quindi collegare
l’altra estremità del cavo alla porta VGA del computer.
VGA
VGA
18
Collegamento USB
Collegare un’estremità di un cavo USB alla porta USB del monitor. Quindi collegare
l’altra estremità del cavo a una porta USB del computer.
NOTA: Il monitor supporta due (2) tipi di porte USB. Quando si effettuano le
connessioni, osservare le seguenti linee guida.
• Tre (3) porte USB tipo A: collegamento per periferiche tipo A (ad
esempio, dispositivo di archiviazione, tastiera, mouse).
NOTA: Per utilizzare alcune periferiche, assicurarsi che il computer
sia collegato anche alla porta USB tipo B del monitor.
• Una (1) porta USB tipo B: Collegare il cavo USB Tipo B maschio
(quadrato con 2 angoli tagliati) a questa porta, quindi collegare l’altra
estremità del cavo alla porta USB downstream del computer.
19
Collegamento audio
Collegare la presa audio di auricolari/cuffie alla porta di uscita audio del monitor.
Inoltre, è possibile collegare il monitor a una sound bar utilizzando un cavo audio.
NOTA: Il monitor è inoltre dotato di due altoparlanti.
20
Uso del monitor
Regolazione dell'angolo di visione
Per una visione ottimale, è possibile regolare l'angolo di visione tramite uno dei
metodi seguenti:
Regolazione dell'altezza
Abbassare o alzare il monitor all'altezza desiderata (da 0 a 130 mm).
NOTA: Durante la regolazione, premere con decisione lungo il binario di
regolazione.
21
Loading...
