VG2440

Дисплей Ръководство на потребителя

Модел № VS18464

P/N: VG2440

Благодарим Ви, че избрахте ViewSonic®

Като водещ в глобален мащаб доставчик на визуални решения, ViewSonic® е отдаден да надхвърля очакванията на света за технологична еволюция, иновация и простота. Ние от ViewSonic® вярваме, че нашите продукти имат потенциала да окажат положително влияние върху света и сме уверени, че продуктът ViewSonic®, който сте избрали, ще Ви служи добре.

Отново Ви благодарим, че избрахте ViewSonic®!

Инструкции за безопасност

Моля прочетете следните Инструкции за безопасност преди да започнете да използвате устройството.

• Запазете това ръководство на потребителя на безопасно място за бъдещи

справки.

• Прочетете всички предупреждения и следвайте всички инструкции.

• Трябва да седите на разстояние най-малко 18" (45 cm) от устройството.

• Около устройството трябва да има свободно разстояние от най-малко 4"

(10 cm), за да се осигури добра вентилация.

• Поставете устройството на място с добра вентилация. Не поставяйте нищо

върху него, което би попречило на разсейването на топлината.

• Устройството да не се използва близо до вода. За да се намали риска от

пожар или токов удар, не излагайте устройството на влага.

• Избягвайте излъгване на устройството на пряка слънчева светлина или

други източници на постоянна топлина.

• Да не се инсталира в близост до каквито и да било източници на топлина

като радиатори, вентилаторно отопление, печки или други устройства (включително усилватели), които може да увеличат температурата на устройството до опасни нива.

• За почистване на корпуса отвън да се използва меко, сухо парче плат. За

повече информация вижте раздел "Поддръжка" на страница 56.

• Възможно е екранът да се омазни, когато го докосвате. За да почистите

омазнените места по екрана, вижте "Поддръжка“ на страница 56.

• Не докосвайте повърхността на екрана с остри или твърди предмети, защото

това може да повреди екрана.

• Когато местите устройството, внимавайте да не го изпуснете или ударите в

нещо.

• Не поставяйте устройството върху неравна или нестабилна повърхност.

Устройството може да падне, което до доведе до нараняване или повреда.

• Не поставяйте тежки предмети върху устройството или кабелите за

свързване.

• Ако има пушек, странен шум или мирис, незабавно изключете устройството

и се обадете на Вашия търговски представител или на ViewSonic®. Опасно е да продължавате да използвате устройството.

• Не се опитвайте да заобикаляте указанията за безопасност на поляризиран

или заземяващ щепсел. Поляризираният щепсел има две остри части, като едната е по-широка от другата. Заземяващият щепсел има две остри части и трета, заземяваща издадена част. Широката остра част и третата издадена част са за Ваша безопасност. Ако щепселът не влиза в контакта, трябва да се снабдите с адаптер. Не се опитвайте да вкарате щепсела в контакта със сила.

• При свързване към електрически контакт НЕ отстранявайте

заземяващата издадена част. Уверете се, че заземяващите издадени части НИКОГА НЕ СЕ ОТСТРАНЯВАТ.

• Защитете захранващия кабел от настъпване или прещипване,

особено при щепсела и в точката, където излиза от оборудването. Уверете се, че захранващият контакт се намира близо до оборудването, така че да има лесен достъп до него.

• Само приставки/аксесоари, посочени от производителя.

• Когато се използва етажерка, бъдете внимателни при

преместването на етажерка и оборудването заедно, за да избегнете нараняване при преобръщането им.

• Изключете щепсела на захранващия кабел от електрическия

контакт, ако устройството няма да се използва дълго време.

• Сервизното обслужване да се извършва от квалифициран

сервизен персонал. Обслужване се изисква, когато оборудването е повредено по някакъв начин, например:

 при повреда на захранващия кабел или щепсела;  при разливане на течност или попадане на предмети вътре в

оборудването;

 ако оборудването е било изложено на влага;  ако оборудването не работи нормално или е било изпускано

• СЪОБЩЕНИЕ: СЛУШАНЕТО НА СИЛЕН ЗВУК ПРЕЗ СЛУШАЛКИ

ПРОДЪЛЖИТЕЛНО ВРЕМЕ МОЖЕ ДА ДОВЕДЕ ДО УВРЕЖДАНЕ/ЗАГУБА НА СЛУХА. При използване на слушалки, регулирайте силата на звука до подходящо ниво. В противен случай е възможно увреждане на слуха.

• СЪОБЩЕНИЕ: МОНИТОРЪТ МОЖЕ ДА ПРЕГРЕЕ И ДА СЕ ИЗКЛЮЧИ!

Ако устройството се изключи автоматично, включете монитора отново. След рестартиране, променете разделителната способност на монитора и скоростта на опресняване. За повече информация вижте ръководството на потребителя на видеокартата.

Съдържание

Инструкции за безопасност ....................................... 3

Въведение.................................................................. 7

Съдържание на опаковката .................................................................................7

Общ преглед на продукта ....................................................................................8

Първоначално инсталиране ...................................... 9

Инсталиране на стойката .....................................................................................9

Монтаж на стена .................................................................................................12

Използване на гнездото за защита ...................................................................14

Свързване ................................................................ 15

Свързване към захранването .............................................................................15

Свързване на външни устройства ......................................................................16

HDMI връзка ......................................................................................................... 16

DisplayPort връзка ................................................................................................ 17

VGA връзка ........................................................................................................... 18

USB връзка ............................................................................................................ 19

Аудиовръзка ........................................................................................................ 20

Използване на монитора ......................................... 21

Регулиране на зрителния ъгъл ..........................................................................21

Регулиране на височината .................................................................................. 21

Регулиране на ъгъла на наклона ........................................................................ 22

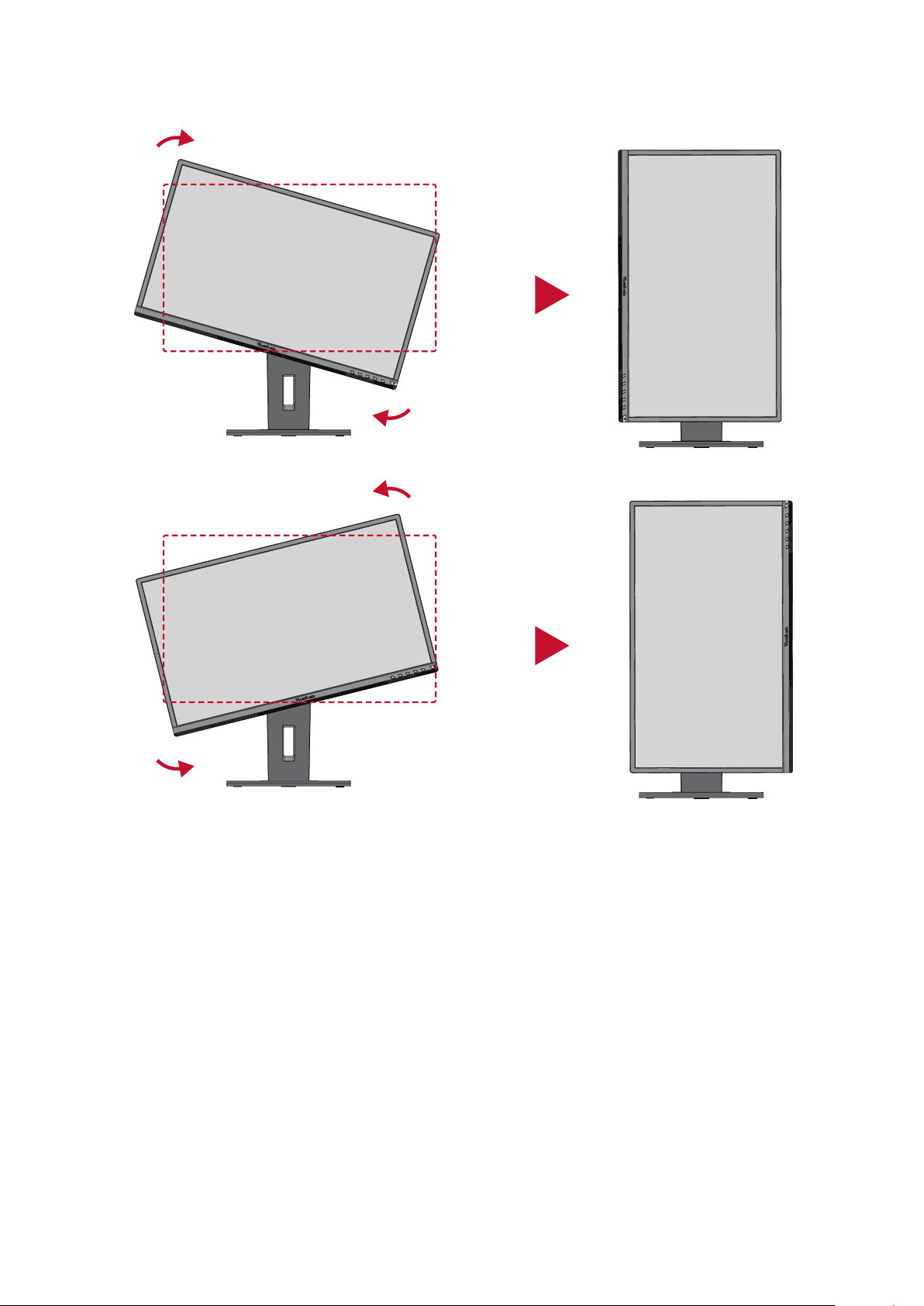

Регулиране на ориентацията на екрана (ос на монитора) ............................... 22

Регулиране на ъгъла на завъртане ..................................................................... 24

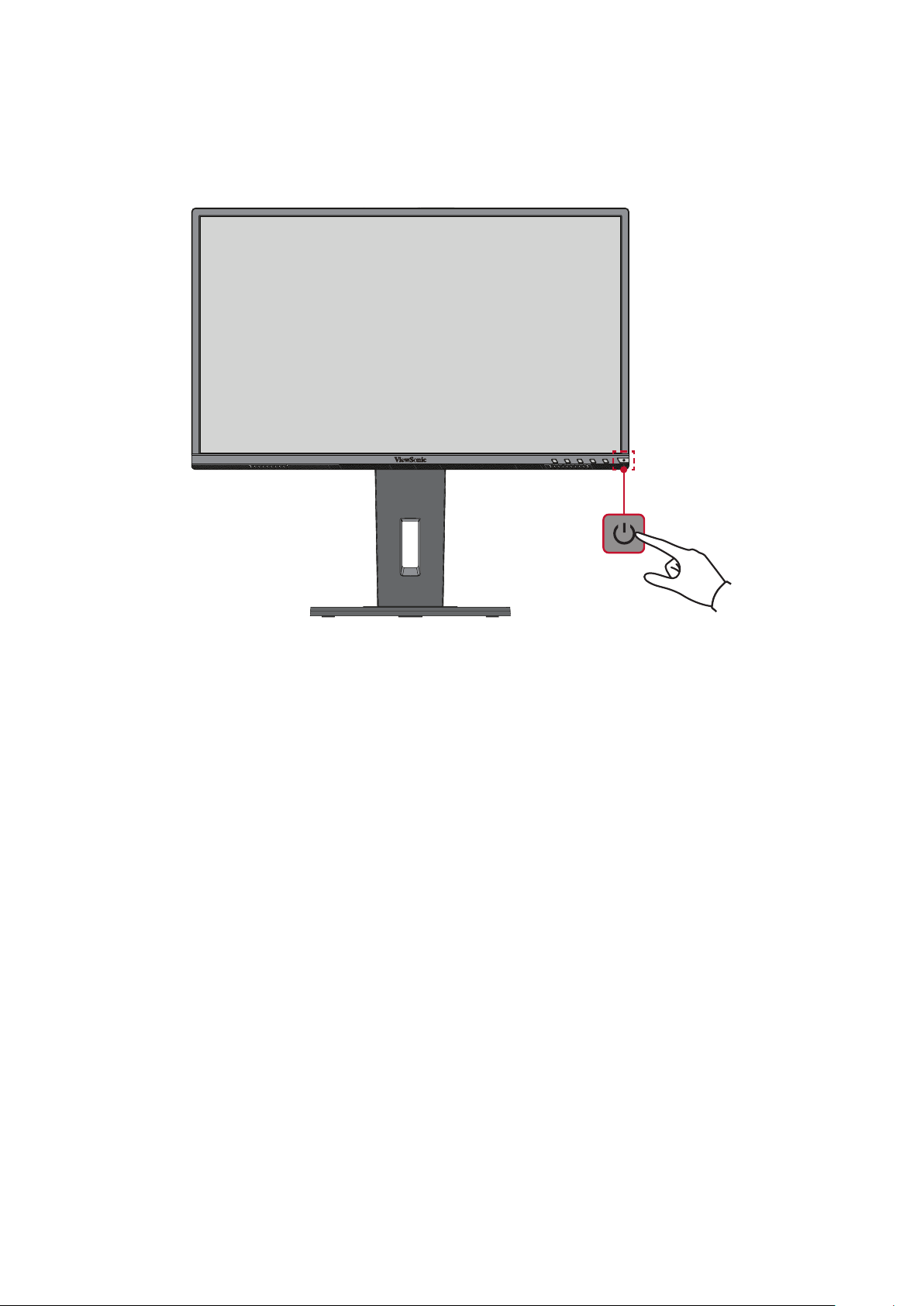

Включване/изключване на устройството .........................................................25

Използване на клавишите на контролния панел .............................................26

Quick Menu (Бързо меню) ................................................................................... 26

Hot Keys (Бързи клавиши) ................................................................................... 28

Конфигурирайте Settings (Настройки) ...............................................................30

Общи операции ................................................................................................... 30

Дърво на екранното меню .................................................................................. 33

Опция на менюто ................................................................................................. 37

Приложение ............................................................ 46

Технически характеристики ...............................................................................46

Речник ..................................................................................................................49

Отстраняване на неизправности .......................................................................56

Поддръжка ..........................................................................................................58

Общи инструкции ................................................................................................ 58

Почистване на екрана ......................................................................................... 58

Почистване на корпуса ........................................................................................ 58

Отказ от отговорност ........................................................................................... 58

Възможности за надграждане и ремонт на продукта .....................................59

Регулаторна и сервизна информация ..................... 60

Информация за съответствие ............................................................................60

Изявление за съответствие на ФКК .................................................................... 60

Изявление на Министерството на промишлеността на Канада ...................... 60

CE съвместимост за европейските страни ......................................................... 60

Декларация за съответствие RoHS2 ................................................................... 61

Ограничения за опасни вещества в Индия ........................................................ 62

Изхвърляне на продукта в края на живота му .................................................. 62

TCO Информация ................................................................................................63

Информация за авторските права .....................................................................64

Обслужване на клиенти ...................................................................................... 65

Ограничена гаранция .......................................................................................... 66

Въведение

Съдържание на опаковката

• Дисплей

• Захранващ кабел

• Видеокабел

• USB кабел

• Ръководство за бърз старт

ЗАБЕЛЕЖКА: Захранващият кабел и видеокабелите, включени във Вашия

комплект, варират в зависимост от Вашата държава. Свържете се с Вашия местен търговец за повече информация.

Общ преглед на продукта

Изглед отпред

(ViewMode

(Режим на

преглед))

234

Екран на дисплея

Бутон за включване и

изключване

ЗАБЕЛЕЖКА: За повече информация относно клавиша

1(ViewMode)/2/3/4/5 и функциите му, вижте „Hot Keys (Бързи

клавиши)“ на стр. 25.

Изглед отзад

Гнездо за

защита

1 2 3 4 5 6

1. AC IN 2. Audio In 3. Audio Out 4. DisplayPort

5. HDMI 6. VGA 7. USB Upstream 8. USB Downstream

Първоначално инсталиране

Този раздел предлага подробни инструкции за инсталиране на Вашия монитор.

ЗАБЕЛЕЖКА: Мониторът се предлага опакован в кутия, удобна за

потребителя, за улесняване на инсталацията.

Инсталиране на стойката

1. Поставете кутията върху равна, стабилна повърхност и отворете предния

капак на кутията, за да видите съдържанието. Отстранете горната тава.

2. Извадете основата и шийката на стойката на монитора. Подравнете и свържете двете (2) точки на основата на стойката на монитора с шийката на стойката на монитора.

3. Използвайте болта в основата на стойката на монитора и я закрепете към шийката на стойката на монитора.

4. Подравнете и плъзнете горните кукички на основата на монитора в отворите

за монтаж на основата, както е показано на илюстрацията по-долу:

ЗАБЕЛЕЖКА: Уверете се, че стойката е закрепена здраво и че клемата за

бързо освобождаване щраква на място.

5. Използвайте дръжката на стойката. Повдигнете устройството, за да го извадите от кутията и да го поставите в изправено положение върху равна и стабилна повърхност.

ЗАБЕЛЕЖКА: Винаги поставяйте устройството върху равна, стабилна

повърхност. Ако не направите това, възможно е устройството да падне и да се повреди и/или да предизвика нараняване.

Монтаж на стена

Вижте таблицата по-долу относно стандартните размери на комплектите за стенен монтаж.

ЗАБЕЛЕЖКА: Използва се само с UL стойка за стенен монтаж. За комплект

за монтиране на стена или основа с регулируема височина, свържете се с ViewSonic® или с Вашия местен търговски представител.

Макси-

мално на-

товарване

14 kg 100 x 100 mm 115 x 115 x 2,6 mm Ø 5mm

ЗАБЕЛЕЖКА: Комплекти за стенен монтаж се продават отделно.

1. Изключете устройството и изключете всички кабели.

2. Поставете устройството върху равна, стабилна повърхност, като екранът сочи

надолу.

3. Натиснете и задръжте клемата за бързо освобождаване и внимателно повдигнете стойката.

Шарка на

отворите

(Ш х В)

Интерфейсна

подложка

(Ш x В x Д)

Отвор на

подложка

Технически

характеристики

и количество на

болтовете

M4 x 10 mm

4 броя

4. Издърпайте леко надолу, за да освободите кукичките и да отстраните стойката.

5. Прикрепете монтажната скоба към отворите за монтаж VESA на гърба на устройството. След това я закрепете здраво с четири (4) болта (M4 x 10 mm).

100 mm

6. Следвайте инструкциите, предоставени с комплекта за стенен монтаж, за да монтирате монитора на стената.

Използване на гнездото за защита

За предотвратяване на кражба на устройството използвайте приспособлението за заключване с гнездо за защита, за да заключите устройството към неподвижен предмет.

Освен това, прикрепването на монитора към стена или фиксиран предмет с помощта на обезопасителен кабел може да спомогне да поддържане на тежестта на монитора и предотвратяване на падането му.

По-долу има пример за инсталиране на устройството за заключване с гнездо за защита към маса.

Свързване

Този раздел Ви дава указания за това как да свържете монитора към друго оборудване.

Свързване към захранването

1. Свържете захранващия кабел към AC IN жака на гърба на устройството.

2. Включете щепсела в електрически контакт.

1 2

Свързване на външни устройства

HDMI връзка

Свържете единия край на HDMI кабел към HDMI порта на Вашия монитор. После свържете другия край на кабела към HDMI порта на Вашия компютър.

ЗАБЕЛЕЖКА: Мониторът е снабден с един HDMI 1.4 порт.

DisplayPort връзка

Свържете единия край на DisplayPort кабела към DisplayPort порта. После свържете другия край на кабела към DisplayPort или mini DP порта на Вашия компютър.

ЗАБЕЛЕЖКА: За да свържете монитора към Thunderbolt порта (в. 1&2) на

Вашия Mac, свържете края mini DP на кабела mini DP към DisplayPort към Thunderbolt изхода на Вашия Mac. После свържете другия край на кабела към DisplayPort на Вашия компютър.

VGA връзка

Свържете единия край на VGA кабел към VGA порта на Вашия монитор. После свържете другия край на кабела към VGA порта на Вашия компютър.

VGA

USB връзка

Свържете единия край на USB кабела към USB порта на монитора. После свържете другия край на кабела към USB порт на Вашия компютър.

ЗАБЕЛЕЖКА: Мониторът поддържа два (2) вида USB портове. При

установяване на връзка/и, спазвайте следните правила.

• Четири (4) порта USB Type A: Връзка за Вашите периферни устройства Type A (напр. .устройства за съхранение клавиатура, мишка).

 ЗАБЕЛЕЖКА: За използване на някои периферни устройства се

уверете, че Вашият компютър също е свързан към порта USB Type B на монитора.

• Един (1) порт USB Type B: Свържете мъжки USB Type B кабел (квадрат с 2 скосени ъгъла) към този порт, след което свържете другия край на кабела към низходящия USB порт на компютъра.

Аудиовръзка

Включете аудиожака на слушалките в аудиоизхода на монитора. Освен това, може да свържете монитора към sound bar система с помощта на аудиокабел.

ЗАБЕЛЕЖКА: Мониторът е оборудван също и с двойни високоговорители.

Използване на монитора

Регулиране на зрителния ъгъл

За оптимално гледане може да регулирате зрителния ъгъл с помощта на следните методи:

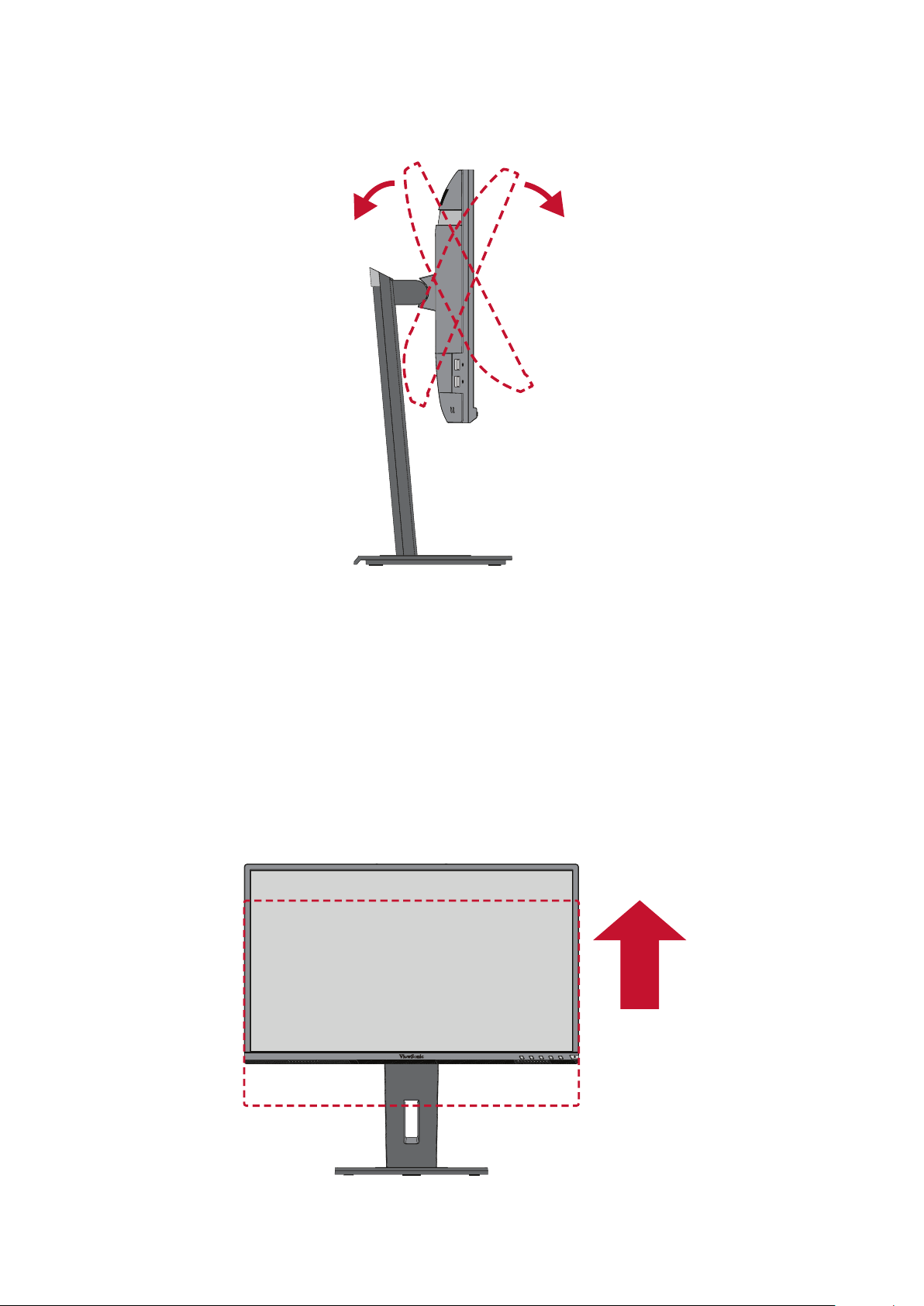

Регулиране на височината

Снижете или повдигнете монитора до желаната височина (от 0 до 130 mm).

ЗАБЕЛЕЖКА: При настройка натиснете силно надолу по релсата за

регулиране.

+ 48 hidden pages
