Biztonsági óvintézkedések
A monitor használata elő olvassa el az alábbi biztonsági óvintézkedések.
• Tartsa ezt a felhasználói útmutatót biztonságos helyen, hogy a későbbiekben
bármikor hivatkozni tudjon rá.
• Olvassa el az összes figyelmeztetést, és tartsa be az összes utasítást.
• Üljön legalább 45 cm távolságra a monitortól.
• Hagyjon legalább 10 cm szabad helyet a monitor körül a megfelelő szellőzés
biztosítása érdekében.
• Tegye a monitor jól szellőző helyre. Ne tegyen olyan tárgyat a monitorra, amely
akadályozza a hőleadást.
• Ne használja a monitort víz közelében. A tűz vagy áramütés kockázatának
csökkentése érdekében ne tegye ki a monitort nedvesség hatásának.
• Ügyeljen arra, hogy a monitort ne érje közvetlen napfény vagy más tartós hőhatás.
• A monitort ne használja olyan hőforrások, például radiátorok, fűtőnyílások,
tűzhelyek vagy más berendezések közelében (az erősítőket is beleértve), amelyek
hatására a monitor hőmérséklete veszélyes szintre emelkedhet.
• A külső burkolat tisztításához egy puha, száraz ruhadarabot használjon. További
tudnivalókért lásd: „Karbantartás” fejezet a következő oldalon: 56. oldal.
• Érintés hatására olaj gyűlhet össze a képernyőn. A képernyőn lévő olajfoltok
eltávolításához tekintse meg a következő részt: a „Karbantartás” fejezet a
következő oldalon: 56.
• Ne érjen hozzá éles vagy kemény tárgyakkal a képernyő felületéhez, mivel a
képernyő megsérülhet.
• A monitor mozgatásakor vagy áthelyezésekor ügyeljen arra, hogy ne ejtse le a
monitort, és a monitor ne ütődjön hozzá más tárgyakhoz.
• Ne tegye a monitort egyenetlen vagy instabil felületre. A monitor leeshet vagy
felborulhat, ami személyi sérülést vagy hibás működést eredményezhet.
• Ne tegyen nehéz tárgyakat a monitorra és a csatlakozókábelekre.
• Füst, szokatlan zaj vagy furcsa szagok észlelése esetén azonnal kapcsolja ki
a monitort, és vegye fel a kapcsolatot a viszonteladóval vagy a ViewSonic®
vállalattal. A monitor további használata ilyen esetekben veszélyesnek minősül.
• Ne próbálja megkerülni vagy megszüntetni a polarizált vagy földelt típusú
csatlakozódugó biztonsági funkcióit. A polarizált csatlakozódugón két penge található,
amelyek közül az egyik szélesebb a másiknál. A földelt típusú csatlakozódugó két
pengével és egy harmadik földelővillával van kialakítva. A széles penge és a harmadik
csatlakozóvilla biztonsági célokat szolgál. Ha a csatlakozódugó nem illeszkedik
megfelelően az aljzatba, szerezzen be egy tápegységet, és ne erőltesse bele az
aljzatba a dugót.
3
• Hálózati aljzatba való csatlakoztatás esetén NE távolítsa el a
földelővillát. Kérjük, ügyeljen arra, hogy a földelővillák SOHA NE
LEGYENEK ELTÁVOLÍTVA.
• Ügyeljen arra, hogy a tápkábelre ne lépjen rá, és a kábel ne törjön
meg, különösen a csatlakozódugónál, illetve azon a ponton, ahol a
kábel csatlakozik a monitorhoz. Mindenképpen olyan hálózati aljzatot
használjon, amely a monitor közelében van, és könnyen elérhető.
• Kizárólag a gyártó által meghatározott kiegészítőket és tartozékokat
használja.
• Kocsi használata esetén legyen óvatos, amikor a kocsit és a monitort
együtt mozgatja, hogy ne következzen be személyi sérülés egy
esetleges felborulás miatt.
• Ha a monitort hosszú ideig nem használja, húzza ki a csatlakozót az
elektromos aljzatból.
• Minden javítást bízzon szakemberre. Javításra akkor van szükség, ha a
monitor bármilyen módon megsérül, például az alábbi esetekben:
ha a tápkábel vagy a csatlakozódugó megsérült
ha a monitor felületére folyadék ömlött, vagy a monitor belsejébe idegen
tárgy került
ha a monitort nedvesség érte
ha a monitor nem a megszokott módon működik, vagy a monitort leejtették
• MEGJEGYZÉS: A FÜLHALLGATÓK ÉS FEJHALLGATÓK HOSSZÚ IDEIG MAGAS
HANGERŐN TÖRTÉNŐ HASZNÁLATA HALLÁSKÁROSODÁST, ILLETVE
HALLÁSVESZTÉST OKOZHAT. Fülhallgatók és fejhallgatók használata esetén
állítsa a hangerőt megfelelő szintre, mivel ellenkező esetben halláskárosodás
következhet be.
• MEGJEGYZÉS: ELŐFORDULHAT, HOGY A MONITOR TÚLMELEGSZIK ÉS KIKAPCSOL!
Ha a monitor magától kikapcsol, kapcsolja be ismét. A bekapcsolást követően
módosítsa a monitor felbontását és képfrissítési sebességét. A részletes
tudnivalókért tekintse meg a grafikus kártya használati útmutatóját.
4
Tartalom
Biztonsági óvintézkedések ........................................... 3
Bevezető ..................................................................... 7
A csomag tartalma ..................................................................................................7
A termék áttekintése ..............................................................................................8
Kezdeti beállítás .......................................................... 9
Az állvány felszerelése ............................................................................................9
Fali rögzítés ...........................................................................................................12
A biztonsági nyílás használata ..............................................................................14
Csatlakoztatások elvégzése ....................................... 15
Csatlakoztatás az áramforráshoz ..........................................................................15
Külső eszközök csatlakoztatása ............................................................................16
HDMI-csatlakozás .................................................................................................. 16
DisplayPort-csatlakozás ......................................................................................... 17
VGA-csatlakozás .................................................................................................... 18
USB-kapcsolat ........................................................................................................ 19
Audiocsatlakozás ................................................................................................... 20
A monitor használata ................................................ 21
A megtekintési szög beállítása ..............................................................................21
Magasság beállítása .............................................................................................. 21
Dőlésszög beállítása .............................................................................................. 22
A képernyő tájolásának beállítása (a monitor forgatása) ...................................... 22
Forgatási szög beállítása ........................................................................................ 24
A monitor be- és kikapcsolása ..............................................................................25
A kezelőpanelen lévő gombok használata ............................................................26
Gyorsmenü ............................................................................................................ 26
Gyorsgombok ........................................................................................................ 28
A beállítások konfigurálása ...................................................................................30
Általános műveletek .............................................................................................. 30
A képernyőn megjelenő (OSD) menü felépítése ................................................... 33
Menübeállítások .................................................................................................... 37
5
Függelék .................................................................... 45
Műszaki adatok .....................................................................................................45
Szójegyzék ............................................................................................................48
Hibaelhárítás.........................................................................................................54
Karbantartás .........................................................................................................56
Általános óvintézkedések ...................................................................................... 56
A képernyő tisztítása ............................................................................................. 56
A burkolat tisztítása ............................................................................................... 56
Felelősség kizárása ................................................................................................ 56
A termék frissíthetősége és javíthatósága ............................................................57
Szabályozási és szervizelési tudnivalók ...................... 58
Megfelelőséggel kapcsolatos információk............................................................58
FCC-megfelelőségi nyilatkozat .............................................................................. 58
Industry Canada-nyilatkozat .................................................................................. 58
CE-megfelelőség az Európai Unió országai esetében ............................................ 58
RoHS2-megfelelőségről szóló nyilatkozat ............................................................. 59
Veszélyes anyagok korlátozása Indiában .............................................................. 60
A termék ártalmatlanítása az élettartam végén .................................................... 60
TCO információ .....................................................................................................61
Szerzői jogi információk ........................................................................................62
Ügyfélszolgálat ...................................................................................................... 63
Korlátozott garancia .............................................................................................. 64
Mexikóban érvényes korlátozott garancia ............................................................ 67
6
Bevezető
A csomag tartalma
• Kijelző
• Tápkábel
• Videokábel
• USB-kábel
• Gyors beüzemelési útmutató
MEGJEGYZÉS: A csomagban lévő tápkábel és videokábelek az adott országtól
függően eltérőek lehetnek. További tudnivalókért vegye fel a
kapcsolatot a helyi viszonteladóval.
7
A termék áttekintése
Elölnézet
(ViewMode)
1
234
Kijelzőképernyő
Főkapcsoló gomb
5
MEGJEGYZÉS: Az 1(ViewMode)/2/3/4/5 gombra és a gombok funkcióira
vonatkozó bővebb tudnivalókért tekintse meg a következő részt:
„Gyorsgombok” on page 25.
Hátulnézet
8
Biztonsági
nyílás
1 2 3 4 5 6
7
8
1. AC IN 2. Audio In 3. Audio Out 4. DisplayPort
5. HDMI 6. VGA 7. USB Upstream 8. USB Downstream
8
Kezdeti beállítás
Ez a rész a monitor beállítására vonatkozó részletes utasításokat tartalmazza.
MEGJEGYZÉS: A monitor egy felhasználóbarát dobozba becsomagolva kerül
forgalomba, hogy egyszerűen használatba vehető legyen.
Az állvány felszerelése
1. Tegye a dobozt egy sík, stabil felületre, és nyissa ki a doboz elülső hajtókáját, hogy
a csomag tartalma láthatóvá váljon. Távolítsa el a felső tálcát.
2. Távolítsa el a monitorállvány talpát és nyakrészét. Igazítsa a monitorállvány talpán
lévő két (2) pontot a monitorállvány nyakrészéhez, és illessze egymáshoz őket.
3. Használja a monitorállvány talpán lévő csavart, és rögzítse a monitorállvány
nyakrészéhez.
1
2
9
4. Illessze a monitorállvány felső kampóit az állványrögzítő nyílásokhoz, és
1
2
csúsztassa be a kampókat a nyílásokba az alábbi ábrán látható módon.
MEGJEGYZÉS: Győződjön meg arról, hogy az állvány stabil, és a gyorskioldó fül a
helyén van rögzítve.
10
5. Emelje ki a monitort a dobozból az állvány fogantyúja segítségével, és állítsa
függőleges pozícióba egy sík, stabil felületen.
MEGJEGYZÉS: A monitort mindig sima, stabil felületre helyezze. Ellenkező
esetben a monitor leeshet, tönkremehet, illetve személyi sérülés
következhet be.
11
Fali rögzítés
A fali rögzítőkészletek szabványos méreteit illetően tekintse meg az alábbi
táblázatot.
MEGJEGYZÉS: Kizárólag UL-minősítéssel rendelkező falikonzollal használható.
Falra szerelő készlet vagy állítható magasságú talp beszerzését
illetően vegye fel a kapcsolatot a ViewSonic® céggel vagy a helyi
forgalmazóval.
Maximális
terhelhetőség
14 kg 100 x 100 mm 115 x 115 x 2,6 mm Ø 5 mm
MEGJEGYZÉS: A fali rögzítőkészleteket külön kell megvásárolni.
1. Kapcsolja ki a monitort, és húzza ki az összes kábelt.
2. Tegye a monitort egy sík, stabil felületre a képernyővel lefelé.
3. Nyomja le hosszan a gyorskioldó fület, és óvatosan emelje fel az állványt.
Nyílás
(Sz x Ma)
Érintkező felület
(Sz x Ma x Mé)
Felületnyílás
Csavarok
tulajdonságai és
mennyisége
M4 x 10 mm
4 db
4. Húzza le kissé a kampók kioldásához és az állvány eltávolításához.
12
5. Illessze a rögzítőkonzolt a monitor hátoldalán lévő VESA rögzítőnyílásokhoz.
Ezután rögzítse a konzolt a négy csavarral (M4 x 10 mm).
100 mm
100 mm
6. Kövesse a fali rögzítőkészlethez kapott utasításokat, amikor falra szereli a
monitort.
13
A biztonsági nyílás használata
A monitor esetleges ellopásának megakadályozása érdekében egy fix tárgyhoz
rögzítheti a monitort egy biztonsági nyílással ellátott zárszerkezet segítségével.
Emellett a monitor falhoz vagy fix tárgyhoz biztonsági kábellel történő rögzítése
segíthet a monitor súlyának elbírásában, hogy elkerülhető legyen a monitor
felborulása.
Az alábbi példából megtudhatja, hogyan lehet egy biztonsági nyílással ellátott
zárszerkezetet felszerelni egy asztalon.
14
Csatlakoztatások elvégzése
Ez a rész azt mutatja be, hogyan lehet csatlakoztatni a monitort más eszközökhöz és
berendezésekhez.
Csatlakoztatás az áramforráshoz
1. Csatlakoztassa a tápkábelt a monitor hátoldalán lévő AC IN-aljzatba.
2. Csatlakoztassa a tápkábel dugóját egy hálózati aljzatba.
1 2
15
Külső eszközök csatlakoztatása
HDMI-csatlakozás
Csatlakoztassa egy HDMI-kábel egyik végét a monitor HDMI-portjába. Ezután
csatlakoztassa a kábel másik végét a számítógépén lévő HDMI-portba.
MEGJEGYZÉS: A monitoron egy HDMI 1.4-es port található.
16
DisplayPort-csatlakozás
Csatlakoztassa egy DisplayPort-kábel egyik végét a DisplayPort-portba. Ezután
csatlakoztassa a kábel másik végét a számítógépén lévő DisplayPort- vagy mini DPportba.
MEGJEGYZÉS: Ha a monitort egy Mac gép Thunderbolt-portjába (1-es és 2-es
verzió) szeretné csatlakoztatni, csatlakoztassa a „mini DP–
DisplayPort-kábel” mini DP végét a Mac gépen lévő Thunderboltkimenethez. Ezután csatlakoztassa a kábel másik végét a
monitoron lévő DisplayPort-portba.
17
VGA-csatlakozás
Csatlakoztassa egy VGA-kábel egyik végét a monitor VGA-portjába.
Ezután csatlakoztassa a kábel másik végét a számítógépén lévő VGA-portba.
VGA
VGA
18
USB-kapcsolat
Csatlakoztassa az USB-kábel egyik végét a monitor egyik USB-portjához. Ezután
csatlakoztassa a kábel másik végét a számítógépén lévő egyik USB-portba.
MEGJEGYZÉS: A monitor két (2) különböző típusú USB-port használatát
támogatja. A csatlakoztatás(ok) elvégzése közben vegye
figyelembe az alábbi útmutatásokat:
• Négy (4) „A” típusú USB-port: „A” típusú perifériás eszköz(ök)
csatlakoztatási lehetősége (azaz adathordozó eszköz, billentyűzet,
egér).
MEGJEGYZÉS: Egyes perifériák használatához győződjön meg
arról, hogy a számítógép is csatlakozik a monitor „B” typusú USBaljzatához.
• Egy (1) „B” típusú USB-port: Csatlakoztassa a „B” típusú (négyzet alakú,
két levágott sarokkal ellátott) USB-csatlakozódugót ehhez a porthoz,
majd csatlakoztassa a kábel másik végét a számítógépén lévő, lefelé
irányuló adatáramlást biztosító USB-portba.
19
Audiocsatlakozás
8
Dugja a fülhallgató vagy fejhallgató jack dugóját a monitor audió kimeneti aljzatába.
Ezenkívül a monitort igény szerint hangprojektorhoz is csatlakoztathatja egy
audiokábel segítségével.
MEGJEGYZÉS: A monitor két hangszóróval is fel van szerelve.
20
A monitor használata
A megtekintési szög beállítása

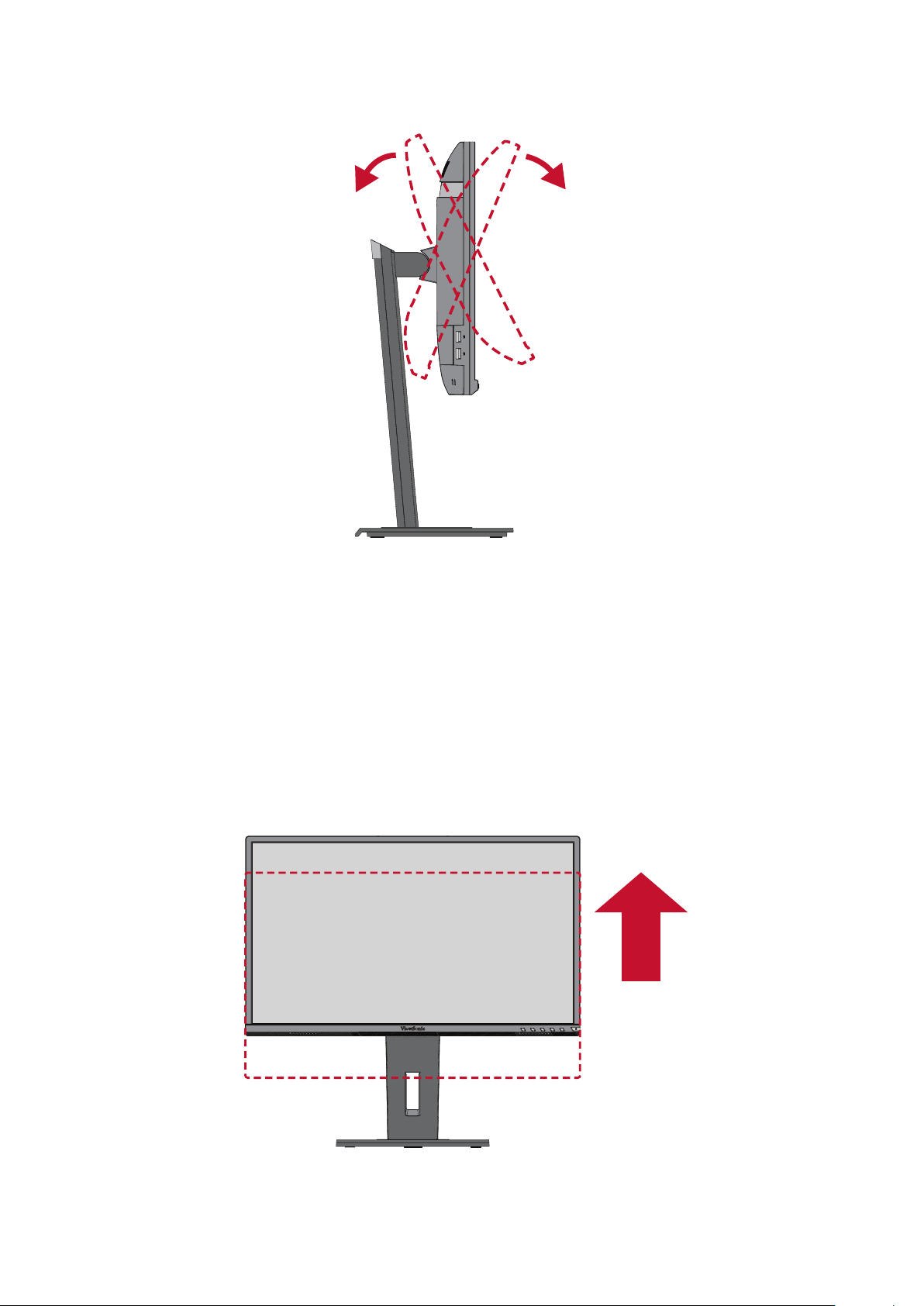

Az alábbi módszerek bármelyikével tetszés szerint beállíthatja a megtekintési szöget
az optimális megtekintéshez:
Magasság beállítása
Állítsa a monitort a kívánt magasságba (0–130 mm).
MEGJEGYZÉS: A beállítás elvégzése közben nyomja le erősen a beállítósínt.
21
Loading...
